Gyakorlat. Tóth Péter ÉMI Nonprofit Kft. Épületszerkezeti Tudományos Osztály

Átírás

1 Gyakorlat Tóth Péter ÉMI Nonprofit Kft. Épületszerkezeti Tudományos Osztály

2 1. Az épület rendeltetésének és az ehhez tartozó alapadatoknak és követelményeknek a meghatározása. 2. Geometriai adatok meghatározása, beleértve a vonalmenti hőveszteség alapján számítandó szerkezetek (talajon fekvő padló, pincefal) kerületét 3. A felület/térfogatarány számítása. 4. A fajlagos hőveszteségtényező határértékének meghatározása a felület/térfogatarány függvényében. 5. A fajlagos hőveszteségtényező tervezett értékének megállapítása.

3 6. A nyári túlmelegedés kockázatának ellenőrzése. 7. A nettó fűtési hőenergia igény számítása. 8. A fűtési rendszer veszteségeinek meghatározása. 9. A fűtési rendszer villamos segédenergia igényének meghatározása. 10. A fűtési rendszer primer energia igényének meghatározása. 11. A melegvízellátás nettó hőenergia igényének számítása. 12. A melegvízellátás veszteségeinek meghatározása. 13. A melegvízellátás villamos segédenergia igényének meghatározása. 14. A melegvízellátás primer energia igényének meghatározása.

4 11. A melegvízellátás nettó hőenergia igényének számítása. 12. A melegvízellátás veszteségeinek meghatározása. 13. A melegvízellátás villamos segédenergia igényének meghatározása. 14. A melegvízellátás primer energia igényének meghatározása. 15. A légtechnikai rendszer hőmérlegének számítása. 16. A légtechnikai rendszer veszteségeinek számítása. 17. A légtechnikai rendszer villamos energia igényének meghatározása. 18. A légtechnikai rendszer primer energia igényének meghatározása.

5 19. A hűtés primer energiaigényénak számítása 20. A világítás éves energia igényének meghatározása. 21. Az épület saját rendszereiből származó nyereségáramok meghatározása. 22. Az összesített energetikai jellemző számítása.

6 tájolás geometria - fűtött tér szerkezetek gépészet funkció használati adatok

7 tájolás

8 Adatforrás geometriához Tervek Felmérés Tervek és felmérés Korábbi (sz)ámítás De bejárás kell!!!! És általában nem is egy.

9 Adatforrás geometriához Mit akarunk? A N A V - Az azonosított egyes szerkezetek milyen felületrészt képviselnek

10 Adatforrás geometriához Tervek (tervlapok+műleírás) - papír alapú tervek - elektronikus tervek - jó tervek - hiányos tervek - megtévesztő, rossz tervek - rettentő sok terv

11 Adatforrás geometriához Tervek - bonyolult geometria - nagyon bonyolult geometria Ezek tetszőleges kombinációja

12

13

14 geometria

15 geometria

16 geometria

17 geometria?

18 geometria

19 geometria Hol is van ez vonal??

20 geometria Felmérés: sokszor reménytelennek tűnik

21 geometria Fel kell sorolni a felhasznált dokumentumokat. Fenntartással kell kezelni minden adatot Csatlakozó épületeket a tervek ritkán tartalmazzák Az esetleges változásokra kell koncentrálni Helyszíni szemlén jó ha van nálunk terv Fényképezőgép!

22 geometria A, A N és V számítható

23 geometria érdemes szerkezetenként, táblázatos formában haladni.

24 Szerkezetek (és állapotuk) azonosítása tervek építési idő / vastagság feltárás helyszíni információ roncsolásmentes vagy kevés roncsolással járó eljárások nyitott szem

25 Szerkezetek azonosítása

26 Szerkezetek azonosítása

27 Szerkezetek azonosítása

28 Szerkezetek azonosítása

29 Szerkezetek azonosítása

30 Szerkezetek azonosítása

31 Szerkezetek azonosítása

32 Szerkezetek azonosítása

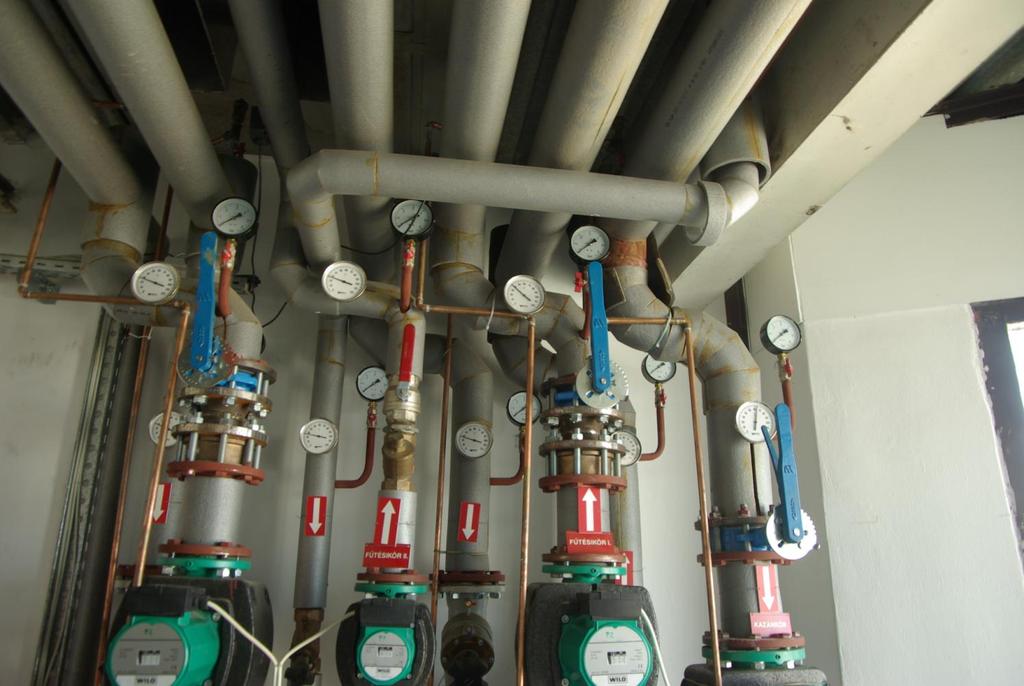

33 Gépészet azonosítása

34 Gépészet azonosítása

35 Gépészet azonosítása

36

37 A helyszíni szemlére javasolt felszerelés

38 Mit kérünk a gépésztől? Karikázzon, jegyzeteljen

39 gyakorlati teendők (megengedett közelítések, elhanyagolások, ezek hatása) Követelmény meghatározása Jól kell meghatározni a fontos dolgokat! - geometria - jellemző falak - nyílászáró - légcsere Jól kell a gépészetet leírni, a táblázatos értékeket kivenni.
