1 MAGASÉPÍTÉSTAN ALAPJAI Magasépítéstan alapjai 13. Előadás BME MET Előadó: 2014/2015 II. szemeszter egyetemi docens, BME Építőanyagok és Magasépítés Tanszék BME MET 2014 / 2015 II. szemeszter

2 13. Előadás Korszerű megoldások, új anyagok Korszerű megoldások az energia-megtakarítás jegyében Hőszigetelőanyagok Hőhídmegszakító elemek Nyílászárók 2

3 Korszerű megoldások az energia-megtakarítás jegyében Miért, és kinek fontos az energiafelhasználás csökkentése? Forrás: 3

4 Az épületállomány minősége Nagyon gyenge! 4

5 Rossz hőszigetelésű, illetve hőhidas szerkezetek 5

6 6

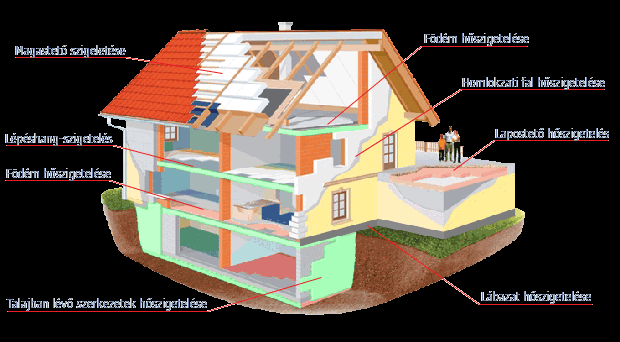

7 Családi ház hőszigetelésének területei Forrás: 7

8 1.1. Hőszigetelő anyagok I. jellemzően a külső oldalra Új (újabb) anyagok TŰZVÉDELEM! Belső oldal 8

9 1.1. Hőszigetelő anyagok II. magastető esetén Befújt üveggyapot Károsanyag mentes: Kötőanyagot és egészségre káros összetevőket nem tartalmaz, természetes alapanyagokból készült. Környezetbarát, csökkenti a CO2-kibocsátást. Nem tartalmaz rágcsáló irtó vegyszereket, sem gombamentesítőt, sem égéskésleltetőt. Hatékony kivitelezés: Tiszta munka végezhető, nincs felesleges hulladék és felfordulás. Résmentes hőszigetelés: A befújásos technológiával lehetőség nyílik a födém résmentes hőszigetelésére is, mely biztosítja a felfelé áramló meleg épületben tartását. 9

10 Kiváló hőszigetelő képességű: Deklarált hővezetési tényezője +10 C középhőmérsékleten, laboratóriumban mérve, a testsűrűségtől függően 0,034 illetve 0,045 W/mK. Könnyű anyag: Kis terhelést jelent a tetőszerkezetre (20 cm vastagságban csak 2,45 kg/m2) Víztaszító : Víztaszító anyaggal kezelt, így nem szívja magába a nedvességet, párát, nagy páraáteresztő képességgel rendelkezik. Kiemelkedő tűzállóság és zajvédelem: Az MSZ EN szerint A1 (nem éghető) tűzvédelmi osztályba tartozik és fokozottan nyeli el a környezeti zajokat. Kártevőmentes: Nem tartalmaz rágcsáló irtó veszélyes szereket, anyaga szervetlen, nem táplálék az állatok számára. Gombák, rovarok, rágcsálók nem támadják meg. Garantált minőség: A termék amelyet felhasználunk a kivitelezés során, a Knauf Insulation által gyártott termék és rendelkezik az EN ISO 9001:2008, EN ISO :2004 és OHSAS 18001:2007szabványok szerinti minőségtanúsítással. A teljes gyártási folyamatot a Knauf Insulation saját minőség-ellenőrzési részlege felügyeli, ellenőrizve a károsanyag kibocsátásra vonatkozó határértékek betartását. (forrás: 10

11 1.1. Hőszigetelő anyagok III. rekonstrukciónál falazatok esetén esetenként a belső oldalra EGY LEHETSÉGES MEGOLDÁS HŐTECHNIKAI SZÁMÍTÁS UTÁN! Rétegrend meglévő szerkezet Ytong Multipor habarcs réteg Ytong Multipor szigetelő lap Ytong Multipor habarcs üvegszövet, vakolaterősítő háló Festés (U= 1,357 W/m²K B30 kétoldali vakolattal; utólag hőszigetelve > U= ca. 0,46 W/m²K) Belső oldal 1. FILM 11

12 1.2. Hőhídmegszakító elemek a külső termikus burok kialakítása érdekében A. 12

13 HŐHÍDMEGSZAKÍTÓ 13

14 B. 14

15 C. Hagyományos kialakítás Korszerű kialakítás források: Schöck katalógusok (német) 15

16 Hőhídmegszakító nélkül Hőhídmegszakítóval 16

17 Nyílászárók Internorm Dimension + Hőszigetelés alapkivitelű 3 rétegű SOLAR+ üvegezéssel (U g = 0,7 W/m 2 K) U w = 0,97 W/m 2 K Kiváló hőszigetelés U w = 0,78 W/m 2 K-ig (megfelelő üvegezéssel) Hangszigetelés db-ig (megfelelő üvegezéssel) 5 kamrás rendszer 17

18 Passzívház autonóm ház energiatakarékosság 2. Film 18

19 2. HÁZI FELADAT RÉSZLETEI, CSOMÓPONTJAI SÁVALAP 19

20 1. részlet 20

21 2. részlet 21

22 3. részlet SÁVALAP ALAPOZÁSI SÍKJA A TALAJMECHANIKAI SZAKVÉLEMÉNY ALAPJÁN 22
