1 Energiatermelő ablakok KLINGER GÁBOR

2 A globális felmelegedés egyértelmű bizonyítéka

3 ENERGIAFELHASZNÁLÁS MEGOSZLÁSA

4 McKinsey tanulmány Ha a politika a klímaváltozás problémáját a legnagyobb hatással és egyben legkisebb költséggel akarja kezelni, az eddiginél sokkal intenzívebben kell az épületek hőháztartásának javításával foglalkoznia. Általánosan érvényes, hogy az energiaigényt legkifizetődőbben az eleve ennek szellemében történő építkezéssel lehet csökkenteni.

5 SZÁMÍTÁSI PÉLDA Családi ház: 20 ablak = 30m 2 ablak felület Korszerű, minőségi ablak (U w =0,8) a 25 éves ablakok (U w =2,8) helyett Megtakarítás 30 év alatt = 57,3 t CO 2 Korszerű, minőségi ablak (U w =0,8) egyszeres üvegezés (U w =5,8) helyett Megtakarítás 30 év alatt = 143,2 t CO 2

6 SZÁMÍTÁSI PÉLDA [ ] Egész Ausztria új ablakokkal: (A bázis 60 millió ablak): CO 2 megtakarítás: 5,73 Mio.t/a = A teljes CO 2 mennyiség 6,3 %-a! [ ] Egész Ausztria passzív ház szinten: = kb. 20 % megtakarítás!

7 EGY HÁZ HŐVESZTESÉGE

8 Az ablakok fontosságának megítélése, presztizse most

9 A gyenge láncszem és a nagyon passzív ház

10 ENERGETIKAI SZEREP A HŐEGYENSÚLYBAN Energiaközvetítés az ablakon keresztül Energiaveszteség a szellőzés által Energianyereség a besugárzás által transzmisszió által

11 ELVÁRÁSOK AZ ABLAKOKKAL SZEMBEN szellőzés tűzvédelem zajszigetelés hőszigetelés Betörés elleni védelem csapó eső elleni szigetelés fuga tömítettség mechanikai szilárdság viselkedés szélterhelésnél

12 ELVÁRÁSOK A HŐSZIGETELÉSSEL KAPCSOLATBAN U-érték Hőátbocsátási tényező W/m 2 K Passzívháznál: <0,85 W/m 2 K

13 ABLAK Hőszigetelést befolyásoló tényezők

14 HŐSZIGETELÉS Befolyásoló tényező: Fal csatlakozás

15 HŐSZIGETELÉS Befolyásoló tényező: Fal csatlakozás/2

16 HŐSZIGETELÉS Befolyásoló tényezők: tok Beépítési mélység Anyag A kamrák száma Acél merevítés Tömítések száma A tok U f - értéke pl. 1,0

17 PVC az ablakgyártás nyersanyaga Fontos, hogy egy gyártó a saját profilból maga készíti-e a saját gyártású nyílászárót! Bármilyen jó alapanyagból sem biztos, hogy egy másik cég az alapanyaggal azonos minőségű készterméket állít elő A profilok márkája nem feltétlenül minősíti az elkészült ablakot /17

18 Fa alapanyagú ablak-keretek A múlt - kézműves mestermunka helyi fa alapanyag felhasználása nem tervezett erdőgazdálkodás kíméletes szárítás intenzív védelem egyszerű de szakszerű kivitelezés

19 Régi építési stílus a régi stílusú épületeknek jelentős előnye a fa részek konstrukciós védelme

20 90-es évek közepétől a végéig a szerkezeti faanyagvédelem eltűnik az építészetből a faablakok piaci részesedése meredeken csökken egy új szerkezeti faanyagvédelmi megoldással a már fa/alu ablakokat a piacon újrapozícionálják

21 új szerkezeti faanyagvédelem = Fa/Alu hideg, szigetelés nélküli fa/alu rendszerek hőszigetelt üvegek bevonattal, U g =1,3 W/m 2 K alapkivitelben U w =1,4-1,5 W/m²K alapkivitelben világos fa színek problémamentesen lehetségesek látható vasalat 2 vagy 3 gumitömítés

nedvességet a nedves parafa hőszigetelése nagyon

22 Kísérleti megoldások az élfába vagy az élfa elé ragasztott parafa a parafa könnyen felveszi a nedvességet a nedves parafa hőszigetelése nagyon rossz a parafa csökkenti a szerkezetek saroksziklárdságát

23 a Fa/Hab/Alu rendszer az alapötlet a hőszigetelő fal, már bizonyított nincs hőhíd a különböző anyagok között széleskörű rendszervizsgálatok egyértelműen száraz szerkezeti elemek 3 szabadalom által védett

24 hőszigetelés extrudált keményhabbal nedvességfelvétel 1% alatt, csak a szélső cellákban HFCKW, HFKW és FKW mentes gyenge hővezetés: 0,030 W/mK (kiváló hőszigetelés)

25 HŐSZIGETELÉS Befolyásoló tényezők: szigetelő üveg csatlakozás FOR Technológia: műanyag ablakoknál az üveg megszakításmentes beragasztása a szokásos ékelés helyett a jobb szigetelésért, légtömörségért

26 HŐSZIGETELÉS Befolyásoló tényezők távtartó Felhasznált anyag Üvegbesüllyesztés

27 HŐSZIGETELÉS Az üveg hőszigetelését befolyásoló tényezők A használt bevonat emissziós foka A gáztöltés módja A gázzal kitöltöttség aránya Az üvegrétegek közötti tér szélessége Nincs befolyása az üvegréteg vastagságának Az üvegezés U g értéke pl. 0,5

28 HŐSZIGETELÉS Befolyásoló tényezők az üvegnél mennyire engedi be a nap melegítő hatását A használt üvegek fajtája A bevonat fajtája Üveg rétegek illesztési módja (Pl: Bizt. fólia, stb...) Az üvegek vastagsága A rétegek közötti tér Az üvegezés G-értéke pl. 0,6 (a napenergia 60%-át engedi át) Üveg/szerkezet felület aránya

29 Napfényesebb otthon, alacsonyabb gázszámla : SOLAR ÜVEG

30 Az ablakok evolúciója Megfelelő tájolással és méretben, Solar üveggel egy Internorm ablak energia mérlege pozitív lehet, azaz több energiát nyerünk rajta, mint amennyit veszítünk Gyenge láncszemből energianyerő eszköz

31 ABLAK-FEJLESZTÉS AZ ABLAK-EVOLÚCIÓ JELENLEGI ÁLLÁSA Az eddig felsorolt legkorszerűbb megoldásokat, és még ennél is több, egyedi termékfejlesztést megtaláljuk ma már akár egy kivitelen belül: rétegű üveg Integrált árnyékolás Fa/hab/alumínium szendvics-szerkezetű tok U W =0,63

32 BEÉPÍTÉSI ALAPELVEK A TERVEZÉSHEZ A TARTÓSSÁG alapvető szükségszerűség!

33 Életminőség

35 MŰANYAG/ALUMÍNIUM ÉS MŰANYAG/HAB/ALUIMÍNIUM ABLAKOK U W =0,78-ig U W= 0,71-ig U W= 0,69-ig

36 FA/HAB/ALUMÍNIUM ABLAKOK U W =0,71-ig U W =0,74-ig U W =0,63-ig U W =0,63-ig

37 A FORMÁT NYERT TARTALOM

38 A FORMÁT NYERT TARTALOM

39 A FORMÁT NYERT TARTALOM MAGYARORSZÁGON

40 Külföldi passzívház referencia

41 AZ ELSŐ MAGYAR PASSZÍVHÁZ SZADÁN INTERNORM EDITION ABLAKOKKAL

42 A MÁSODIK MAGYAR PASSZÍVHÁZ TÉNYŐN INTERNORM DIMENSION + ABLAKOKKAL

43 A HARMADIK MAGYAR PASSZÍVHÁZ OROS- HÁZÁN INTERNORM EDITION ABLAKOKKAL

44 KÖRNYEZETÜNK VÉDELME Nem okoz-e nagyobb környezetterhelést az ilyen új ablakok gyártása és beépítése, mint amennyit használ környezetünk védelmében?

45 ÖKO-AMORTIZÁCIÓ régi ablakokkal összevetve RÉGI ABLAKOK(U W = 2,8) 200 km szállítással

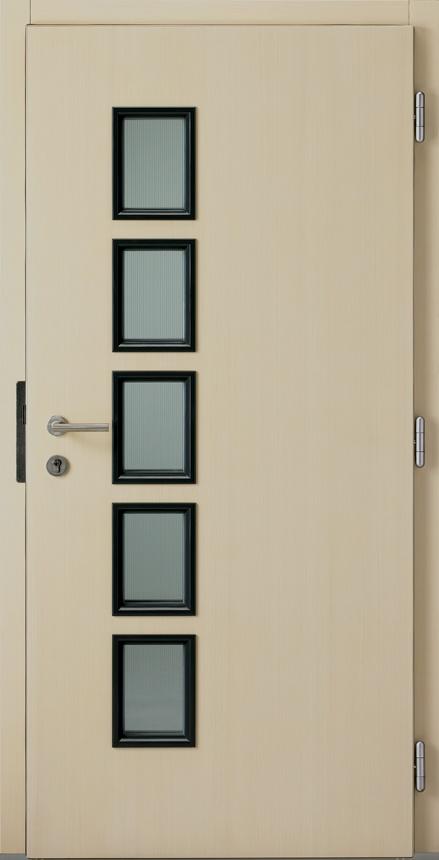

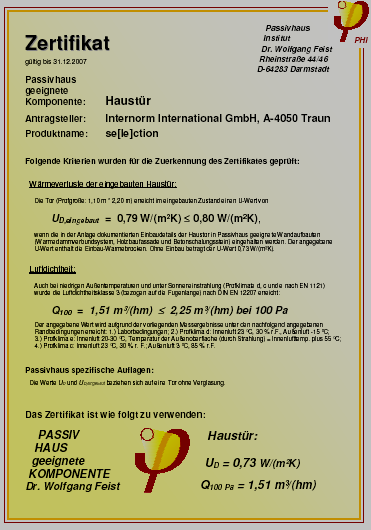

46 BEJÁRATI AJTÓK Léteznek már passzívház minősítéssel rendelkező bejárati ajtók, melyek illeszkednek minden fa/alumínium ablakhoz

47 hogy gyermekeink és az ő gyermekeik is építhessenek hóembert

48 Néhány szó az Internormról A cég idén 80 éves Európa piacvezető ablakgyártója Eddig eladott ablakegység 2009-ben egység gyártása és értékesítése, a fennállás legeredményesebb éve, 2010-ben tartottuk a szintet.

49 Internorm gyárak

50 Minőségbiztosítás 30 év alatt egy ablakot szer nyitunk ki, napi háromszori nyitás esetén Az Internorm nyitástesztet hajt végre egy termék piaci bevezetése előtt 10 év garancia az üvegek közötti gáz töltöttségre 30 év minőségbiztosítás a termékekre CE minősítés A legszigorúbb rosenheimi minősítések Darmstadti passzívház tanúsítvány 7 termékcsaládra

51 INTERNORM Sokszorosan minősített és díjazott! PHI Dr. Feist Darmstadt Az Innovatív marketia Pegasus Felső-Ausztria legjobb családi vállalkozása

52 INTERNORM A JÖVŐM ABLAKA Az Internorm márka fő értékei: Biztos alapokon nyugvó Minőségben élenjáró Értékesítő-partneri kiválóság Irány-meghatározó Az ablak szerelmese

53 Működjön együtt velünk! Osztozzon sikereinkben!

54 KÖSZÖNÖM FIGYELMÜKET!
