1 ÜVEGEZÉS A GYAKORLATBAN Saint Gobain Hõszig szeminárium Elõadó: Kronavetter István

2 ÜVEGEZÉS A GYAKORLATBAN Üvegtípus kiválasztása (építész) Gyártó kiválasztása (kivitelezõ) Beépítés módja (kivitelezõ) Karbantartás (beruházó)

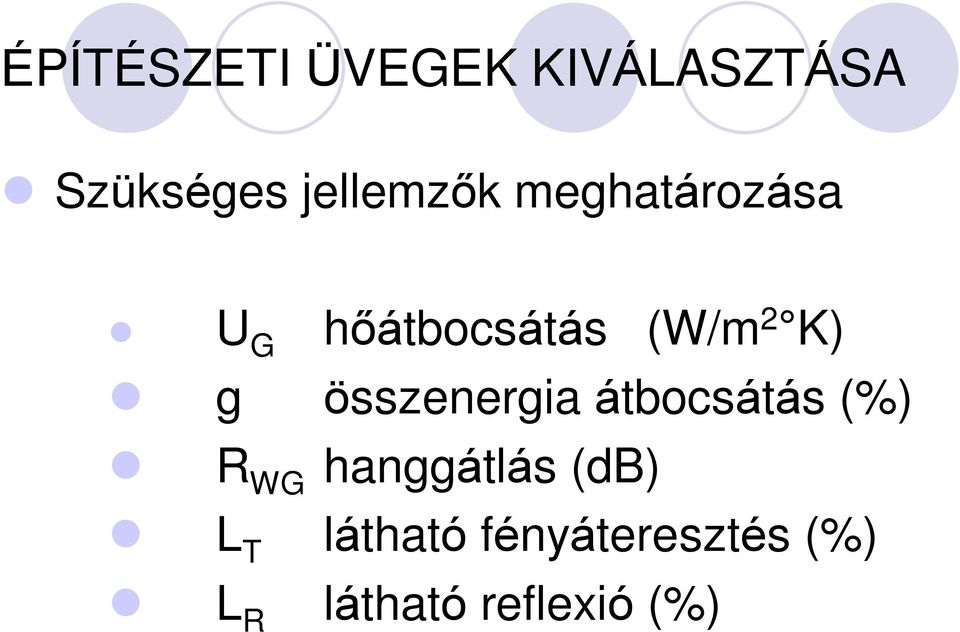

3 ÉPÍTÉSZETI ÜVEGEK KIVÁLASZTÁSA Szükséges jellemzõk meghatározása U G hõátbocsátás (W/m 2 K) g összenergia átbocsátás (%) R WG hanggátlás (db) L T látható fényáteresztés (%) L R látható reflexió (%)

4 ÉPÍTÉSZETI ÜVEGEK CSOPORTOSÍTÁSA ANYAGUK SZERINT JELLEMZÕK SZERINT síküveg float anyagában színezett bevonatos üvegek edzett (ESG) elõfeszített (TVG) fóliás (VSG) egyrétegû hõszigetelõ hõvédõ napvédõ multifunkciós hangszigetelõ biztonsági

edzett (ESG) elõfeszített (TVG) fóliás (VSG) egyrétegû

5 ÖSSZETETT IGÉNYEK hõvédelem napvédelem hanggátlás biztonság Low-E Multifunkciós Hangszigetelt multifunkciós Hangszigetelt Low-E Biztonsági hangszigetelt multifunkciós

6 HÕVÉDELEM fémoxid bevonat

7 HÕÁTBOCSÁTÁSI TÉNYEZÕ (U G ) Hõszigetelõ 2,8 Low-E 1,4 Argon 1,1 3 rétegû < 0,9

8 HÕÁTBOCSÁTÁSI TÉNYEZÕ SZÁMÍTÁSA U w = Ag Ug + Af Uf + lg øg Ag + Af Ag / Af = üveg/tok felülete Ug / Uf = üveg/tok hõátbocsátási tényezõ lg øg = üvegperem hossza = üvegperem vonal menti hõátbocsátási tényezõje

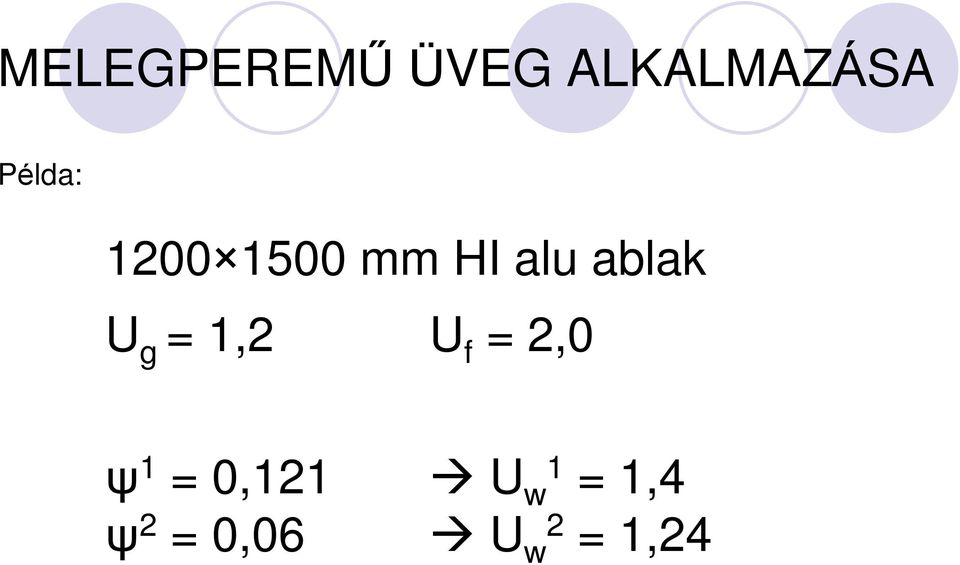

9 MELEGPEREMÛ ÜVEG ALKALMAZÁSA Példa: mm HI alu ablak U g = 1,2 U f = 2,0 ø 1 = 0,121 U w1 = 1,4 ø 2 = 0,06 U w2 = 1,24

10 NAPVÉDELEM ÉS MULTIFUNKCIÓ keménybevonat lágybevonat

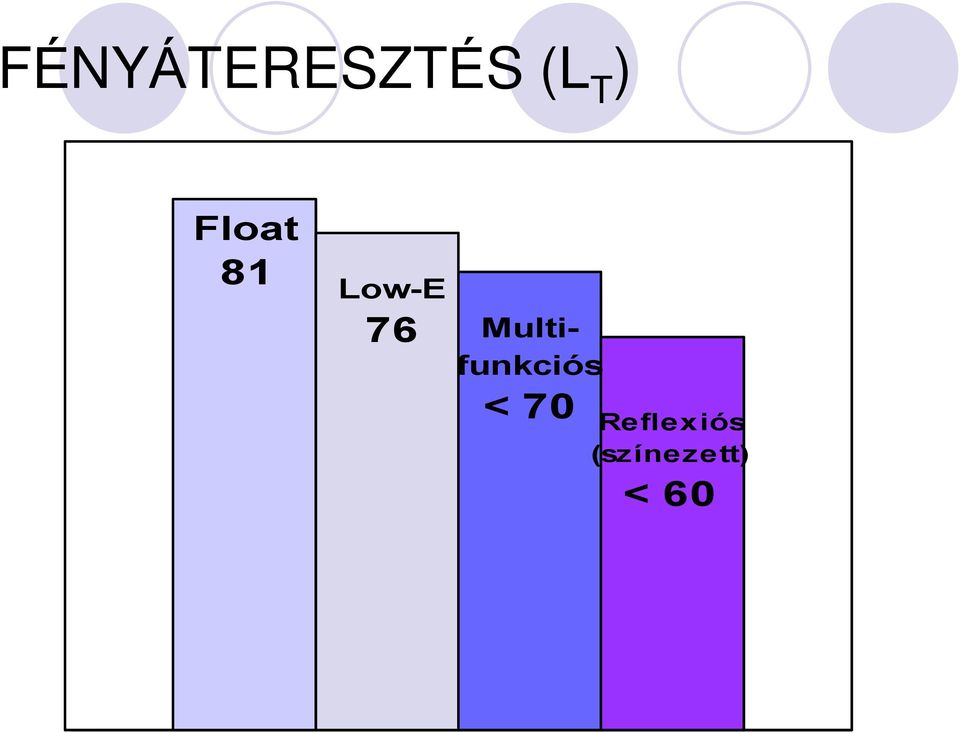

11 FÉNYÁTERESZTÉS (L T ) Float 81 Low-E 76 Multifunkciós < 70 Reflexiós (színezett) < 60

12 ÖSSZENERGIA ÁTBOCSÁTÁS (g) Hõszigetelõ 80 Low -E 63 Multifunkciós ~<40 Reflexiós (színezett) ~<38

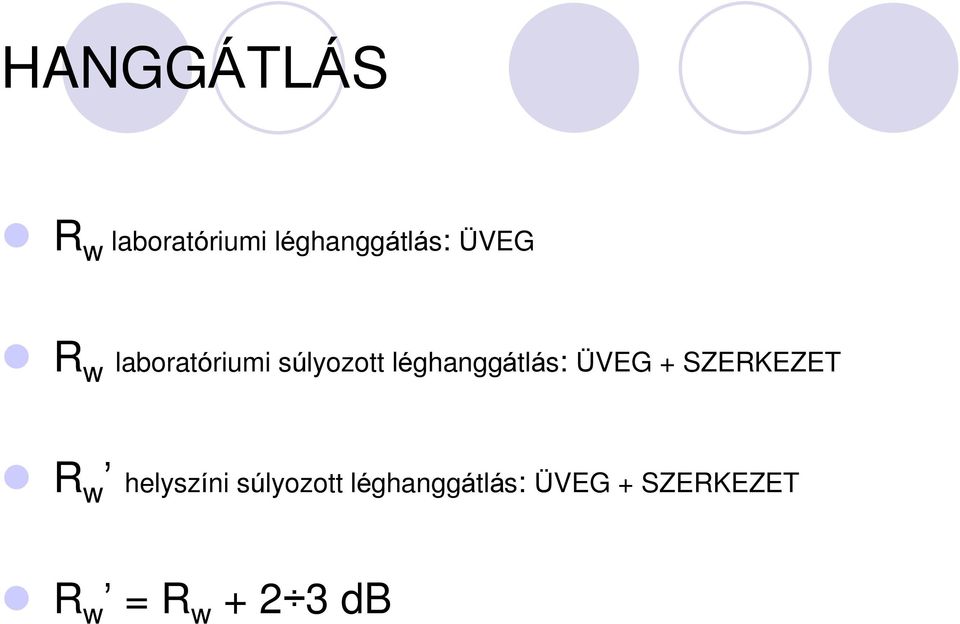

13 HANGGÁTLÁS R w laboratóriumi léghanggátlás: ÜVEG R w laboratóriumi súlyozott léghanggátlás: ÜVEG + SZERKEZET R w helyszíni súlyozott léghanggátlás: ÜVEG + SZERKEZET R w = R w db

14 HANGGÁTLÁST BEFOLYÁSOLÓ TULAJDONSÁGOK üvegvastagság üvegek közötti rés különbözõ üvegvastagságok használata gáztöltés fóliás, gyantás üvegek

15 C, C tr KORREKCIÓS ÉRTÉKEK C tr alacsonyabb frekvenciájú környezeti zajra jellemzõ (diszkózene, lassú forgalom, messze távolodó repülõgép stb.) C a magasabb és középmagas frekvenciájú környezeti hangokkal szembeni ellenállás (nagy sebességû forgalom, felszálló repülõgép, ipari zaj, stb.) A korrekciós értékek mindig negatív számok! Példa: 6/16ar/4mm Low-E üveg R w (C; C tr ) = 35 (-2;-6) db

) C a magasabb és középmagas frekvenciájú környezeti hangokkal szembeni ellenállás (nagy

16 HANGGÁTLÁS HATÁSA külön az üveg hanggátlása nem jellemzõ /nyílászáró + beépítés/ logaritmikus jellemzõ képlet R w = -10 log F/s (F=s ,1 Rw )

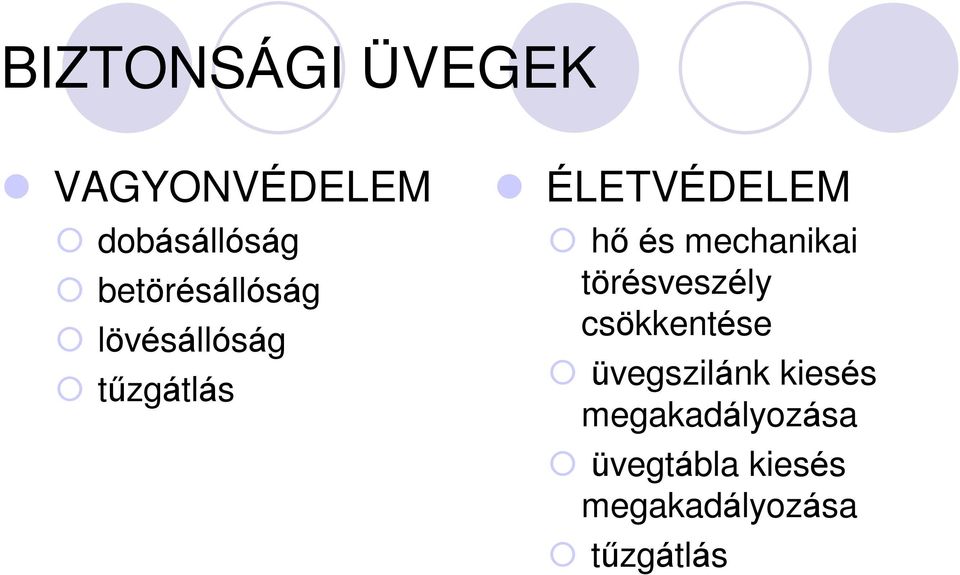

17 BIZTONSÁGI ÜVEGEK VAGYONVÉDELEM dobásállóság betörésállóság lövésállóság tûzgátlás ÉLETVÉDELEM hõ és mechanikai törésveszély csökkentése üvegszilánk kiesés megakadályozása üvegtábla kiesés megakadályozása tûzgátlás

és mechanikai törésveszély csökkentése üvegszilánk

18 TÖRÉSKÉPEK ESG üveg TVG / VSG üveg

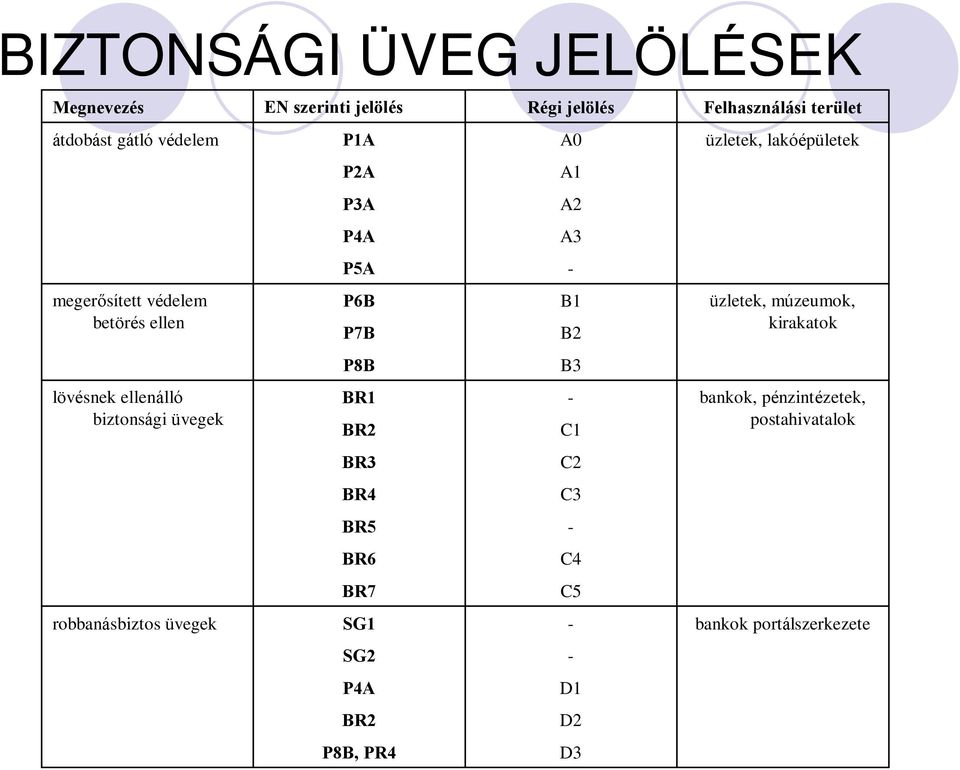

19 BIZTONSÁGI ÜVEG JELÖLÉSEK Megnevezés átdobást gátló védelem megerõsített védelem betörés ellen lövésnek ellenálló biztonsági üvegek robbanásbiztos üvegek EN szerinti jelölés P1A P2A P3A P4A P5A P6B P7B P8B BR1 BR2 BR3 BR4 BR5 BR6 BR7 SG1 SG2 P4A BR2 P8B, PR4 Régi jelölés A0 A1 A2 A3 - B1 B2 B3 - C1 C2 C3 - C4 C5 - - D1 D2 D3 Felhasználási terület üzletek, lakóépületek üzletek, múzeumok, kirakatok bankok, pénzintézetek, postahivatalok bankok portálszerkezete

BR7 SG1 SG2 P4A BR2 P8B, PR4 Régi jelölés A0 A1 A2 A3 - B1 B2 B3 - C1 C2 C3 - C4 C5 - - D1 D2 D3 Felhasználási

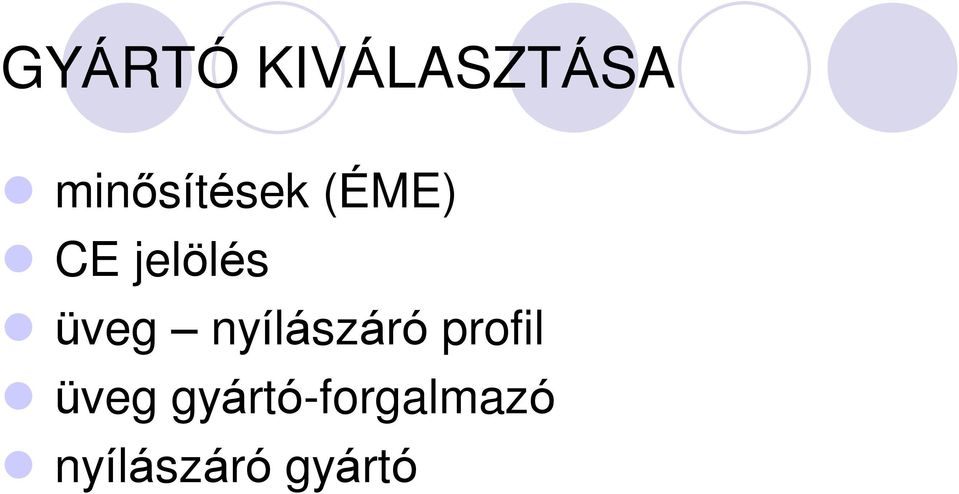

20 GYÁRTÓ KIVÁLASZTÁSA minõsítések (ÉME) CE jelölés üveg nyílászáró profil üveg gyártó-forgalmazó nyílászáró gyártó

21 ÜVEGEZÉS BEÉPÍTÉS MÓDJA ABLAKOK, AJTÓK rendszer: alu, fa, mûanyag nyitásmód: fix, bukó-nyíló, toló stb. FÜGGÖNYFALAK látszóbordás, strukturális, pontmegfogásos stb. TETÕK mint függönyfalak

22 BEÉPÍTÉS Anyagok ékek tömítõgumik rögzítõ elemek stb. Szerszámok emelõk gumizó szerszámok stb. Beépítést végzõ személyek: szakképzett segédmunkás Beépítés körülményei: idõjárás tisztaság fény

23 ÜVEGEK ÉKELÉSE ablakoknál, ajtóknál

24 PÁRAELVEZETÉS páracsatorna kialakítása üvegszél páranyomás megakadályozása pára/víz kivezetés biztosítása

25 HELYTELENÜL KIALAKÍTOTT PÁRACSATORNA

26 TISZTÍTÁS, KARBANTARTÁS beépítés után élettartam folyamán üvegek tömítõ anyagok páracsatornák

27 ÜVEGEZÉSI HIBÁK, KÁROK Saint Gobain Hõszig szeminárium Elõadó: Kronavetter István

28 HIBÁK, KÁROK SZÁLLÍTÁSI KÁROSODÁSOK BEÉPÍTÉSI HIBÁK PÁRÁSODÁS ESZTÉTIKAI HIBÁK VANDALIZMUS

29 KÉSZ ÜVEGELEMEK SZÁLLÍTÁSA ÉS TÁROLÁSA csak véglegesen elkészült késztermék szállítható megfelelõ alátámasztás szállítás és tárolás közben üvegek egymáson való súrlódásának meggátolása kavicsfelverõdés elleni védelem tartós napsugárzás (UV) elleni védekezés a széleken

30 KÕFELVERÕDÉS OKOZTA SÉRÜLÉS

31 BEÉPÍTÉSI HIBÁK rossz ékelés, nem megfelelõ ékelõ anyag beázás (tömítés, vastagság) párásodás hõtörés kontár munka stb.

32 HOMLOKZATI NYÍLÁSZÁRÓ SZERKEZET HIBÁK

33 HOMLOKZATI NYÍLÁSZÁRÓ SZERKEZET HIBÁK

34 HOMLOKZATI NYÍLÁSZÁRÓ SZERKEZET HIBÁK

35 HOMLOKZATI NYÍLÁSZÁRÓ SZERKEZET HIBÁK

36 PÁRÁSODÁS nem megfelelõ páracsatorna nem jó, illetve hiányos vízkivezetés hibás széllezárás

37 PÁRÁSODÁS

38 BEÁZÓ ABLAK

39 ESZTÉTIKAI HIBÁK homorú üveg

40 ESZTÉTIKAI HIBÁK nem megfelelõ üvegszél

41 ESZTÉTIKAI HIBÁK rossz strukturális kihúzás

42 VANDALIZMUS nem megfelelõ munkavégzés a beépített üveg mellett: flex, hegesztés, vakolás, PUR hab stb.

43 VANDALIZMUS anyagmozgatás a kész üvegek mellett: törés, karcolás nem megfelelõ tisztítóanyagok és eszközök használata
