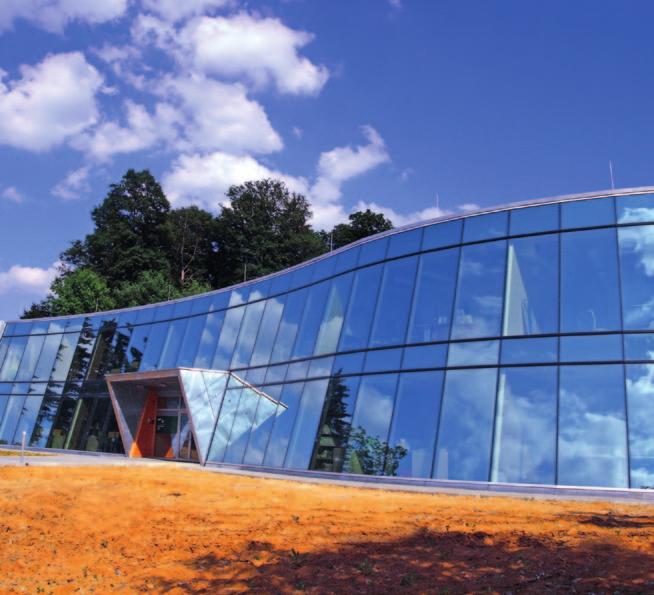

Lesy ČR irodaépület - Zlín - Csehország - Stopsol Supersilver Green

Átírás

1 STOPSOL m a r a d a n d ó t ü k ö r k é p e t a l k o t

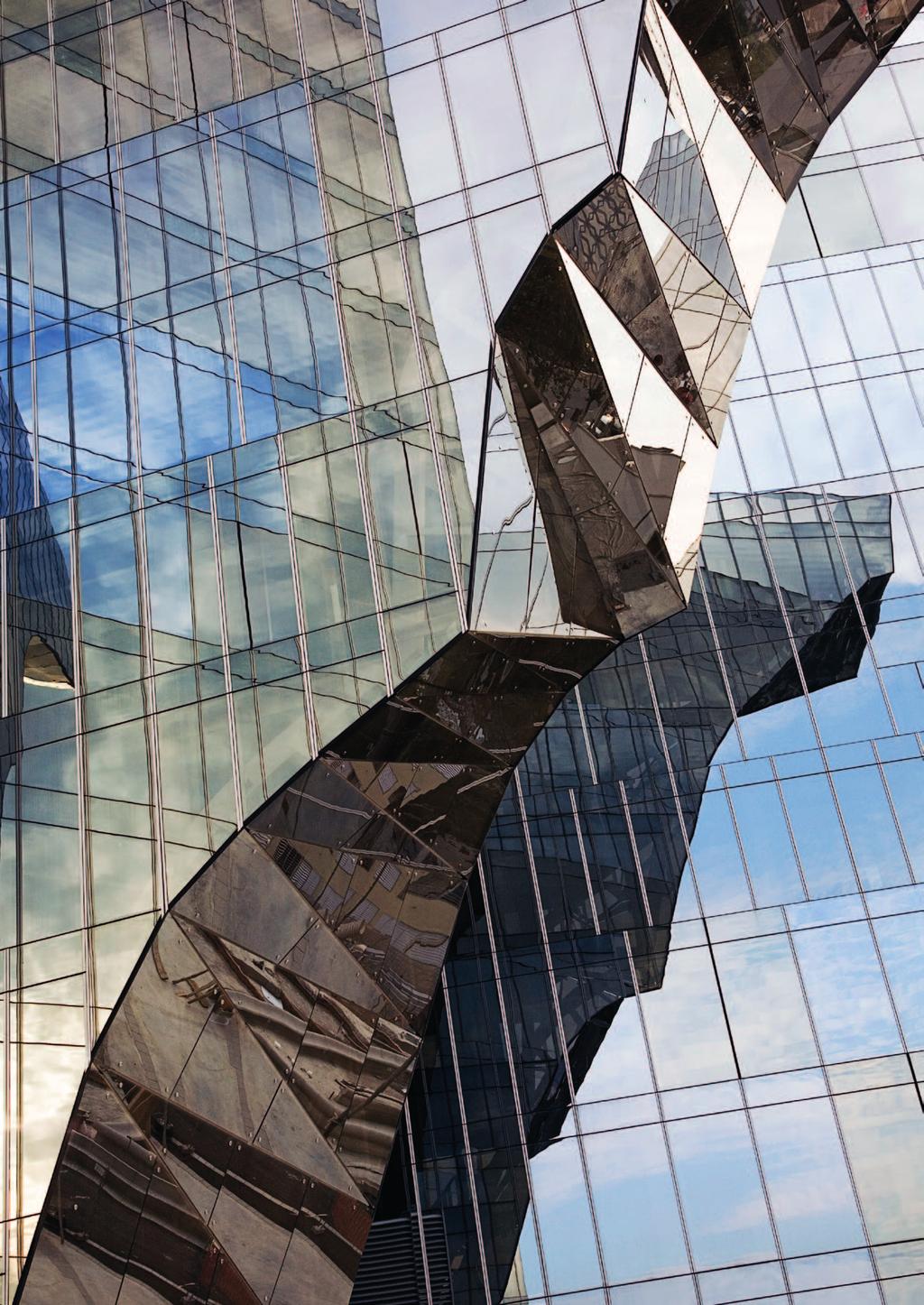

2 Lesy ČR irodaépület - Zlín - Csehország - Stopsol Supersilver Green Borítókép: Torre Gas Natural - Barcelona - Spanyolország - Stopsol Supersilver Grey

3 LEÍRÁS STOPSOL, maradandó tükörképet alkot A napvédő, keménybevonatos üvegek terén, az AGC Glass Europe által kifejlesztett Stopsol család igazi etalonnak számít. A Stopsol család figyelemreméltó fény és energetikai paraméterekkel bír. Az üveg megnyerő esztétikai tulajdonságain kívül, komfortérzetet nyújt számunkra. Az AGC Glass Europe Stopsol üvegének alapja a Planibel float üveglap, amely egyik oldala vékony átlátszó metáloxid bevonatos. A bevonatot pyrolitikus eljárással visszük fel az üvegre, amint az üveg elhagyja a kemencét. Ennek köszönhető a bevonat stabilitása, így a Stopsol-t használhatjuk monolit szerkezetként is, úgy hogy a bevonat akár kifele akár befele helyezkedjen el, anélkül, hogy ez a bevonat élettartamát befolyásolná. Köszönhetően az anyagában színezett Planibel üvegek széles színválasztékának és a háromféle bevonattípusnak, a Stopsol család több, mint 10 féle esztétikai megoldást kínál. Az üveg végső megjelenése függ az alapszíntől (clear, szürke, bronz, zöld, PrivaBlue, Dark Blue), a bevonat típusától (Classic - enyhén borostyános tükröződéssel, Supersilver ezüstüs, enyhén kékes tükröződéssel, Silverlight kisebb mértékben reflektáló kékes árnyattal)a vastagságtól és a bevonat pozíciójától. Ha a bevonat kifelé helyezkedik el, a megjelenést nagyban befolyásolja az épületet körülvevő környezet színe és magasabb a fényvisszaverés; ha a bevonat a szerkezet belseje felé néz, a megjelenést az alapüveg színe határozza meg. Alterspark BV - Hamburg - Németország - Stopsol Supersilver Clear 3 Bellisimo Üzletközpont - Sofie - Bulgária - Stopsol Classic Grey

4 STOPSOL, a multifunkciós üveg A tervezőknek mindig nagy kihívást jelent megtalálni azt a homlokzati üveget, mely a parapet üvegezéssel is összhangban van Az AGC Glass Europe az alábbi kombinációkat ajánlja a transzparens és parapet üvegezésre közel azonos megjelenéssel. A két üvegezés közti színharmónia nagyban függ a nézőpont szögétől, a környezettől, világítástól, stb. Épp ezért, minden esetben javasolt egy prototípus elkészítése, mely a helyszínen megfelelően modellezi a kiválasztott színek összhangját, még a beépítés előtt. Zománcozás, szitázás esetén 2. pozícióban az AGC Glass Europe javasolja a festék és a bevonat kompatibilitásának vizsgálatát! Hőszigetelő szerkezetek Stopsol hőszigetelő szerkezetből készült parapet falhoz a Lacobel T Black üveget ajánljuk. Egyrétegű alkalmazás Transzparens homlokzati üveg (6 mm) Javasolt egyrétegű parapet üveg (6 mm) Bevonat 1. pozícióban 1 (#1) Bevonat 1. pozícióban (#1) STOPSOL CLASSIC Clear COLORBEL n. 266 on STOPSOL CLASSIC Clear STOPSOL CLASSIC Bronze COLORBEL n. 60 on STOPSOL CLASSIC Bronze STOPSOL CLASSIC Grey COLORBEL n. 64 on STOPSOL CLASSIC Grey STOPSOL CLASSIC Green COLORBEL n. 43 on STOPSOL CLASSIC Green TOPSOL SUPERSILVER Clear STOPSOL SUPERSILVER Grey STOPSOL SUPERSILVER Green STOPSOL SUPERSILVER Dark Blue COLORBEL n. 43 on STOPSOL SUPERSILVER Clear COLORBEL n. 64 on STOPSOL SUPERSILVER Grey COLORBEL n on STOPSOL SUPERSILVER Green COLORBEL n. 39 on STOPSOL SUPERSILVER Dark Blue STOPSOL SILVERLIGHT PrivaBlue COLORBEL n. 263 on STOPSOL SILVERLIGHT PrivaBlue Bevonat 2. pozícióban (#2) Bevonat 2. pozícióban (#2) STOPSOL CLASSIC Clear STOPSOL CLASSIC Bronze STOPSOL CLASSIC Grey STOPSOL CLASSIC Green COLORBEL n. 803 on STOPSOL CLASSIC Clear COLORBEL n. 803 on STOPSOL CLASSIC Bronze COLORBEL n. 803 on STOPSOL CLASSIC Grey COLORBEL n. 803 on STOPSOL CLASSIC Green 4 RZB - Raiffeisen Bank - Sofia - Bulgária - Stopsol SilverLight PrivaBlue

5 MEGMUNKÁLÁS Az itt megjelölt méretek a gyártási lehetőségeket mutatják. A gyakorlatban alkalmazható maximális méretek tekintetében az érvényben lévő normák az irányadók. Egyrétegű üveg A szerkezet összeállításakor és beépítésekor a szín, megjelenés, és technikai értékek szempontjából kulcsfontosságú a bevonat pozíciójának helyes megválasztása. Termékek Vastagság (mm) Maximális gyártható méret (mm) STOPSOL CLASSIC Clear, Green STOPSOL CLASSIC Bronze STOPSOL CLASSIC Grey STOPSOL CLASSIC Dark Blue* STOPSOL SUPERSILVER Clear STOPSOL SUPERSILVER Grey STOPSOL SUPERSILVER Green STOPSOL SUPERSILVER Dark Blue STOPSOL SILVERLIGHT PrivaBlue Speciális igény esetén kérjük, egyeztessen az AGC Glass Europe képviselőjével vagy látogasson el honlapunkra * Stopsol Classic Dark Blue csak korlátozott lehetőségek mellett érhető el, kérjük keresse fel az AGC Glass Europe képviselőjét. Ragasztott üveg A Stopsolt használhatjuk ragasztott szerkezetben is. Ilyenkor a bevonat lehet 1. pozícióban (kültér felé), a PVB fólia felé (bevonat érintkezhet a fóliával), vagy 2. pozícióban (a szerkezet belseje felé). A fény- és hőtechnikai paraméterek csakúgy, mint az üveg esztétikai megjelenése, a bevonat pozíciója szerint változnak. Stopsol üveg laminált változatban is rendelhető, az alábbi maximális méreteket figyelembe véve, a bevonat pozíciójának megjelölésével (1. vagy 2.). Üvegtípus Színek Elérhető vastagság Maximális méret (mm) STOPSOL CLASSIC Clear, Green STOPSOL CLASSIC Bronze STOPSOL CLASSIC Grey STOPSOL SUPERSILVER Clear STOPSOL SUPERSILVER Grey STOPSOL SUPERSILVER Green STOPSOL SUPERSILVER Dark Blue STOPSOL SILVERLIGHT PrivaBlue Zománcozott üveg Zománcozott Stopsol üvegek az alábbi vastagságokban és maximális méretekben elérhetők: Vastagság (mm) Maximális méret (mm) Méret tolerancia: +/- 2 mm (na 6 mm) - +/- 3 mm (na 8 mm) Vastagság tolerancia: +/- 0,2 mm (na 6 mm) - +/- 0,3 mm (na 8 mm) Egyéb méret és vastagság igény esetén, kérjük keresse fel az AGC Glass Europe képviselőjét vagy látogasson el honlapunkra 5

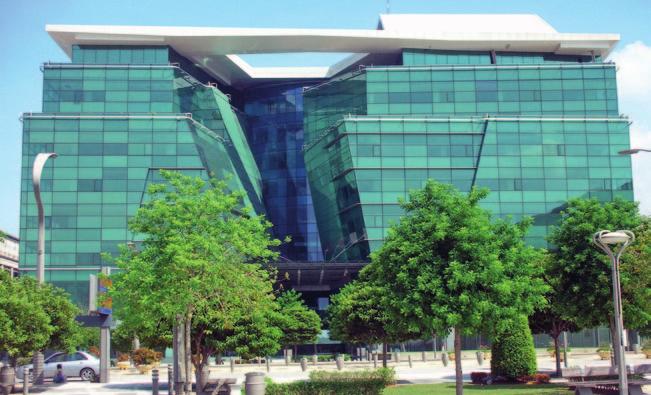

6 BEÉPÍTÉS Hőszigetelő szerkezet esetén a Stopsol üveg minden esetben a szerkezet külső üvegeként áll (1. vagy 2. pozíció). A beépítés alatt az üveget védeni kell a szennyeződésektől, rozsdásodástól, cement okozta sérülésektől. Ha az óvatosság ellenére mégis szennyeződés kerül az üvegre, azonnal cselekedni kell a bevonat megóvásának érdekében. A hegesztés, csiszolás okozta foltok azonnal sérülést okoznak az üveg felületén, így azt ki kell cserélni. A beépítést követően azonnal el kell távolítani a címkéket, szalagokat, ragasztóanyagot, reklám matricákat, és minden mást az üveg felületéről. Előbb említett anyagokat soha nem szabad a bevonatos oldalra ragasztani! Az üveget azonnal le kell mosni tiszta vízzel, hogy eltávolítsuk az esetleges oldószermaradványokat. Soha ne írjunk a bevonatos oldalra. Sőt, se vágóeszközt, se jelölő eszközöket, se egyéb olyan szerszámot ne használjunk, ami megsértheti az üveg bevonatos oldalát. Putrajaya 3C4 - Putrajaya - Malajzia - Stopsol Classic Green 6

7 TISZTÍTÁS Egyszerű tisztítás: Használjuk az általános, erre a célra kapható tisztítószereket. Az üveget alaposan öblítsük le és töröljük szárazra. A bevonat, a tömítés, a távtartó, a keret és a homlokzat állapotának megóvása érdekében ne használjunk dörzsölő, karcoló szereket, savas hatású anyagokat. Főleg azokat kerüljük, melyek klórt, fluort, vagy lúgot tartalmaznak. Problémás felületek tisztítása: Különösen szennyezett, illetve savas/ónos esőzéseknek kitett helyeken az üveget az átlagosnál gyakrabban javasolt tisztítani. Tartós szennyeződés esetén: Üzemanyag szennyeződések esetén, vagy olyan esetekben, amikor a felületet nem tisztították rendszeresen, vagy ha az üveg tisztítás után is piszkos marad, a következőket javasoljuk: tiszta víz és cérium-oxid keveréke ( g/liter). Az oldattal átitatott nedves, puha kendővel finoman tisztítsuk meg a felületet. A felületi kezelést követően mossuk tisztára az üveget. Javaslatok: A megrendelő felelőssége megbizonyosodni arról, hogy a megrendelt üveg megfelel-e a tervezett alkalmazás feltételeinek, illetve a törvényi előírásoknak, helyi szabályozásoknak. További információkat talál a Stopsol Felhasználási útmutatóban a oldalon. Torre Gas Natural - Barcelona - Spanyolország - Stopsol Classic Clear 7

8 SZERKEZETEK RÉSZLETES LEÍRÁSA STOPSOL EGYRÉTEGŰ ÜVEG Az AGC Glass Europe által gyártott egyrétegű, napvédő üveg,... (clear, bronze, szürke, zöld, PrivaBlue, Dark Blue) színű,... mm vastag (Classic/Suerpsilver/SilverLight), melynek bevonatos oldala... (#1 vagy #2) pozícióban áll. STOPSOL LAMINÁLT ÜVEG Stospol napvédő, ragasztott biztonsági üveg, melyet... gyártott, külső üvegként clear vagy színezett float vagy Stopsol üveget felhasználva (bevonat #1 pozícióban vagy a fólia felé), belső üvegként Stopsol (bevonat #2 pozícióban vagy a fólia felé) vagy clear vagy anyagában színezett... mm vastag float üveget használva, mely öszeállításhoz (clear vagy színes)... (0,38 vagy több réteg) fóliát használtak. Fényáteresztés (LT):... Fényvisszaverés (LR):... Naptényező (SF):... U-érték:... W/(m 2.K) * Lehet edzett vagy előfeszített Fényáteresztés (LT):... Fényvisszaverés (LR):... Naptényező (SF):... U-érték:... W/(m 2.K) * Lehet edzett vagy előfeszített STOPSOL HŐSZIGETELŐ ÜVEGEZÉS STOPSOL napvédő hőszigetelő üvegezés, melyet... gyártott, külső üvegként*... (Classic/Supersilver/Silverlight) bevonattal ellátott bevonat... (#1 vagy #2) pozícióban... (clear, bronz, szürke, zöld, PrivaBlue, Dark Blue) színű üveget használva,... mm vastagságú clear float** üveggel összeépítve. STOPSOL HŐSZIGETELŐ ÜVEGEZÉS LAMINÁLT BELSŐ ÜVEGGEL Napvédő, hőszigetelő biztonsági üveg, melyet... gyártott, az alábbiakból: - STOPSOL napvédő,... mm vastag,... (clear, bronz, szürke, zöld, PrivaBlue, Dark Blue) színű külső üveg (Classic/Supersilver/Silverlight) bevonattal bevonat... (#1 vagy #2) pozícióban mm vastag clear float belső üveg,... mm (0,38 mm vagy több réteg) színes vagy clear fóliával laminálva. Az üvegek közti... mm vastagságú légrés... (levegő, gáz) töltetű. A szerkezet rugalmas dupla tömítéssel ellátva. Fényáteresztés (LT):... Naptényező (SF):... U-érték:... W/(m 2.K) * Lehet edzett vagy előfeszített ** Low-e bevonatos üveg, bevonat 3. pozícióban. - Az üvegek közti... mm vastagságú légrés... (levegő, gáz) töltetű. - A szerkezet rugalmas dupla tömítéssel ellátva. Fényáteresztés (LT):... Naptényező (SF):... U-érték:... W/(m 2.K) * Lehet edzett vagy előfeszített ** Low-e bevonatos üveg, bevonat 3. pozícióban. 8 Az alábbi tényezőket mindenképpen meg kell határozni: 1. a STOPSOL bevonat típusa (Classic, Supersilver, Silvelight) 2. az üveg színe (clear, bronz,...)

9 ÁBRÁK Különböző típusú üvegek Egyrétegű üveg Hőszigetelő üveg Laminált üveg Hőszigetelő szerkezet, laminált üveg Stopsol bevonat (#1) Low-E bevonat (#3) Pozíció 1 2 Pozíció Pozíció 1 2 Pozíció STOPSOL, Supersilver Green # 1 ( mm) Fény paraméterek Energia paraméterek Beeső fény: 100 Fényvisszaverés(LR): 37 Beeső napenergia: 100 Fényáteresztés (LT): 47 Összes visszavert energia: 65 Közvetlenül visszavert energia (RE): 27 Kültérbe visszasugározott napenergia: 38 (1) (1) Közvetlen energia áteresztés (DET): 28 Beltérbe visszasugározott napenergia: 7 Összes átengedett napenergia vagy naptényező (solar faktor = SF): 35 Pozíció

10 HŐSZIGETELŐ ÜVEGEZÉS ÜVEGTÍPUS Bevonat pozíciója Vastag ság mm** Külső Megjelenés Szín index RD65 Fényparaméterek LT Ext. LR Ext. LR UV DET ER Energia paraméterek EN 410 (2011) U g érték - EN 673 EA SF Árnyékolási tényező Stopsol Classic Clear # amber silver ,32 0,29 0,05 1,3 1,0 Rövid hullám Hosszú hullám Levegő W/(m 2.K) # clear, metallic ,33 0,30 0,05 1,3 1,0 Argon 90 W/(m 2.K) Stopsol Classic Grey # silver ,20 0,16 0,05 1,3 1,0 # metallic grey ,22 0,16 0,06 1,3 1,0 Stopsol Classic Green # amber silver ,21 0,16 0,05 1,3 1,0 # metallic green ,22 0,16 0,06 1,3 1,0 Stopsol Classic Bronze # amber silver ,21 0,17 0,07 1,3 1,0 # metallic bronze ,23 0,18 0,07 1,3 1,0 Stopsol Classic Dark Blue* # amber silver ,18 0,16 0,06 1,3 1,0 # metallic blue ,20 0,16 0,07 1,3 1,0 Stopsol Supersilver Clear # brilliant silver ,47 0,45 0,08 1,3 1,0 # slightly bluish silver ,47 0,45 0,08 1,3 1,0 Stopsol Supersilver Dark Blue # steel silver ,26 0,24 0,06 1,3 1,0 # silvery blue ,29 0,25 0,06 1,3 1,0 Stopsol Supersilver Grey # brilliant silver ,26 0,22 0,05 1,3 1,0 # metallic steel ,28 0,23 0,06 1,3 1,0 Stopsol Supersilver Green # steel silver ,30 0,26 0,06 1,3 1,0 # brilliant green ,31 0,26 0,05 1,3 1,0 Stopsol SilverLight PrivaBlue # silvery blue ,18 0,14 0,05 1,3 1,0 # intense blue ,20 0,14 0,06 1,3 1,0 Üveg összetétel: Stopsol és iplus Advanced 1.0 * Stopsol Classic Dark Blue elérhetőségével kapcsolatos információt az AGC Glass Europe képviseletén kaphat. ** Azonos értékek 15 és 16 mm távtartónál. ÜVEGTÍPUS Bevonat pozíciója Vastag ság mm** Külső Megjelenés Szín index RD65 Fényparaméterek LT Ext. LR Ext. LR UV DET ER Energia paraméterek EN 410 (2011) U g érték - EN 673 EA SF Árnyékolási tényező Stopsol Classic Clear # amber silver ,52 0,46 0,06 2,7 # clear, metallic ,53 0,46 0,07 2,7 Rövid hullám Hosszú hullám Levegő W/(m 2.K) Stopsol Classic Grey # silver ,34 0,26 0,08 2,7 # metallic grey ,37 0,26 0,11 2,7 Stopsol Classic Green # silver ,30 0,22 0,08 2,7 # metallic green ,33 0,22 0,11 2,7 Stopsol Classic Bronze # amber silver ,37 0,29 0,08 2,7 # metallic bronze ,39 0,29 0,10 2,7 Stopsol Classic Dark Blue* # amber silver ,31 0,22 0,09 2,7 # metallic blue ,33 0,23 0,10 2,7 Stopsol Supersilver Clear # brilliant silver ,69 0,63 0,06 2,7 # slightly bluish silver ,69 0,63 0,06 2,7 Stopsol Supersilver Dark Blue # steel silver ,39 0,31 0,08 2,7 # silvery blue ,41 0,32 0,09 2,7 Stopsol Supersilver Grey # brilliant silver ,40 0,33 0,07 2,7 # metallic steel ,44 0,33 0,11 2,7 Stopsol Supersilver Green # steel silver ,40 0,33 0,07 2,7 # brilliant green ,43 0,33 0,10 2,7 Stopsol SilverLight PrivaBlue # silvery blue ,25 0,16 0,09 2,7 # intense blue ,28 0,16 0,12 2,7 * Stopsol Classic Dark Blue elérhetőségével kapcsolatos információt az AGC Glass Europe képviseletén kaphat. ** Azonos értékek 15 és 16 mm távtartónál. 10

11 EGYRÉTEGŰ ÜVEGEZÉS ÜVEGTÍPUS Bevonat pozíciója Vastag ság mm** Külső Megjelenés Szín index RD65 Fényparaméterek LT Ext. LR Ext. LR UV DET ER Energia paraméterek EN 410 (2011) U g érték - EN 673 EA SF Árnyékolási tényező Stopsol Classic Clear #1 6 amber silver ,52 0,46 0,06 2,7 #2 6 clear, metallic ,53 0,46 0,07 2,7 Rövid hullám Hosszú hullám Levegő W/(m 2.K) Stopsol Classic Grey #1 6 silver ,34 0,26 0,08 2,7 #2 6 metallic grey ,37 0,26 0,11 2,7 Stopsol Classic Green #1 6 silver ,30 0,22 0,08 2,7 #2 6 metallic green ,33 0,22 0,11 2,7 Stopsol Classic Bronze #1 6 amber silver ,37 0,29 0,08 2,7 #2 6 metallic bronze ,39 0,29 0,10 2,7 Stopsol Classic Dark Blue* #1 6 amber silver ,31 0,22 0,09 2,7 #2 6 metallic blue ,33 0,23 0,10 2,7 Stopsol Supersilver Clear #1 6 brilliant silver ,69 0,63 0,06 2,7 #2 6 slightly bluish silver ,69 0,63 0,06 2,7 Stopsol Supersilver Dark Blue #1 6 steel silver ,39 0,31 0,08 2,7 #2 6 silvery blue ,41 0,32 0,09 2,7 Stopsol Supersilver Grey #1 6 brilliant silver ,40 0,33 0,07 2,7 #2 6 metallic steel ,44 0,33 0,11 2,7 Stopsol Supersilver Green #1 6 steel silver ,40 0,33 0,07 2,7 #2 6 brilliant green ,43 0,33 0,10 2,7 Stopsol SilverLight PrivaBlue #1 6 silvery blue ,25 0,16 0,09 2,7 #2 6 intense blue ,28 0,16 0,12 2,7 * Stopsol Classic Dark Blue elérhetőségével kapcsolatos információt az AGC Glass Europe képviseletén kaphat. 11
