KERÁMIA FESTÉKBEVONAT - PARAPET ÜVEG MŰSZAKI TÁJÉKOZTATÓ

Átírás

1 KERÁMIA FESTÉKBEVONAT - PARAPET ÜVEG MŰSZAKI TÁJÉKOZTATÓ

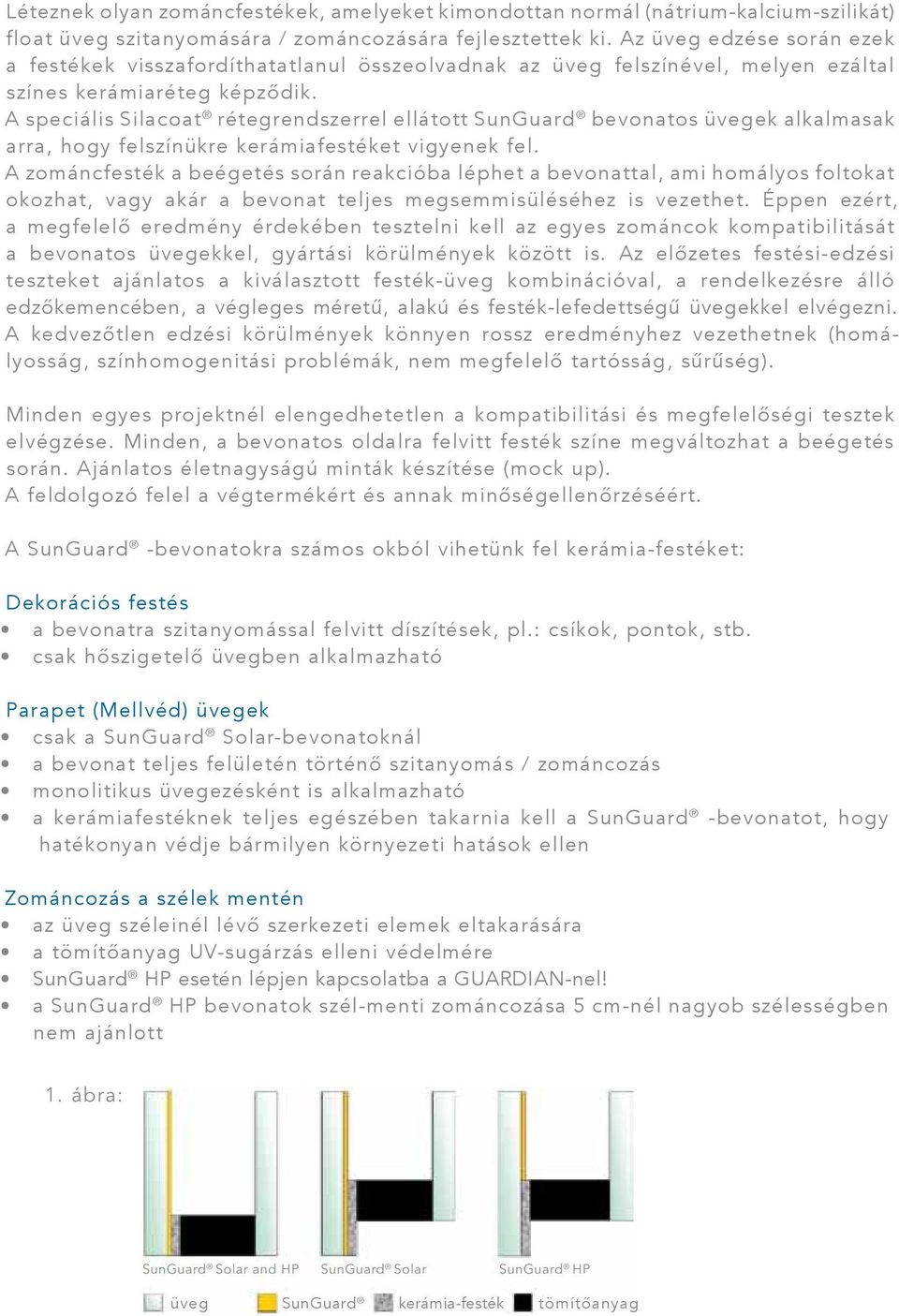

2 Léteznek olyan zománcfestékek, amelyeket kimondottan normál (nátrium-kalcium-szilikát) float üveg szitanyomására / zománcozására fejlesztettek ki. Az üveg edzése során ezek a festékek visszafordíthatatlanul összeolvadnak az üveg felszínével, melyen ezáltal színes kerámiaréteg képződik. A speciális Silacoat rétegrendszerrel ellátott SunGuard bevonatos üvegek alkalmasak arra, hogy felszínükre kerámiafestéket vigyenek fel. A zománcfesték a beégetés során reakcióba léphet a bevonattal, ami homályos foltokat okozhat, vagy akár a bevonat teljes megsemmisüléséhez is vezethet. Éppen ezért, a megfelelő eredmény érdekében tesztelni kell az egyes zománcok kompatibilitását a bevonatos üvegekkel, gyártási körülmények között is. Az előzetes festési-edzési teszteket ajánlatos a kiválasztott festék-üveg kombinációval, a rendelkezésre álló edzőkemencében, a végleges méretű, alakú és festék-lefedettségű üvegekkel elvégezni. A kedvezőtlen edzési körülmények könnyen rossz eredményhez vezethetnek (homályosság, színhomogenitási problémák, nem megfelelő tartósság, sűrűség). Minden egyes projektnél elengedhetetlen a kompatibilitási és megfelelőségi tesztek elvégzése. Minden, a bevonatos oldalra felvitt festék színe megváltozhat a beégetés során. Ajánlatos életnagyságú minták készítése (mock up). A feldolgozó felel a végtermékért és annak minőségellenőrzéséért. A SunGuard -bevonatokra számos okból vihetünk fel kerámia-festéket: Dekorációs festés a bevonatra szitanyomással felvitt díszítések, pl.: csíkok, pontok, stb. csak hőszigetelő üvegben alkalmazható Parapet (Mellvéd) üvegek csak a SunGuard Solar-bevonatoknál a bevonat teljes felületén történő szitanyomás / zománcozás monolitikus üvegezésként is alkalmazható a kerámiafestéknek teljes egészében takarnia kell a SunGuard -bevonatot, hogy hatékonyan védje bármilyen környezeti hatások ellen Zománcozás a szélek mentén az üveg széleinél lévő szerkezeti elemek eltakarására a tömítőanyag UV-sugárzás elleni védelmére SunGuard HP esetén lépjen kapcsolatba a GUARDIAN-nel! a SunGuard HP bevonatok szél-menti zománcozása 5 cm-nél nagyob szélességben nem ajánlott 1. ábra: SunGuard Solar and HP SunGuard Solar SunGuard HP üveg SunGuard kerámia-festék tömítőanyag

3 Mivel a különböző kerámia-festékek különböző vegyszereket tartalmaznak, minden esetben próbákat kell végezni. Kompatibilitási teszt nélkül ne ragasszon semmit a zománcozott bevonatra! A SunGuard bevonatok zománcozására vonatkozó követelmények Széleskörű belső tesztek elvégzését követően a GUARDIAN az alábbi eljárást javasolja: Egyetlen zománcfesték sem tartalmazhatja az alábbi alapanyagokat: ólom, kadmium, grafit, lítium, karbonát. A felhordott festék minimális vastagsága beégetés előtt, megfelelően beállított viszkozitás mellett: 70 µm szitázás esetén (pl. PET 1500/ es szita használatával) 90 µm hengerrel felhordott zománcfesték esetén Beégetés előtt biztosítani kell a zománc megfelelően lassú és teljes szárítását. Beégetés után a festékbevonat végleges vastagása nem lehet kevesebb, mint 30 µm. A normál float-üveg edzési feltételei mellett a kerámiafestéknek buborékmentesen kell felolvadnia, hogy sűrű, tömör, a lehető legkevésbé porózus fedést biztosítson. A végtermékre vonatkozó minimális minőségellenőrzési követelmények: A zománcfesték gyártója által ajánlott valamennyi tesztelési eljárás. Karcállóság és tapadás (Erichsen-tollal) Porózusság és tapadás (izopropil alkohol teszt) Olvadási minőség és felületi érdesség (csillogási teszt fényességmérővel <Glossmeter>) Egyenletes és tömör fedés (tűszúrásszerű folytonossági hibák kimutatása erős áteső fénynél - halogén lámpa teszt *) A feldolgozónak követnie kell a zománcfesték-gyártó különleges feldolgozási utasításait is. A SunGuard - bevonatok zománcozása FERRO System festékekkel A Ferro és a GUARDIAN a System sorozathoz tartozó valamennyi festéket letesztelte az ajánlott Medium vagy Medium oldószerek használatával, az alábbi GUARDIAN SunGuard -termékeken: SunGuard HP SunGuard Solar SSG 52 * Helyezzünk el egy legalább 100 W teljesítményű halogén lámpát az üvegtől maximum 50 cm távolságra. Értékeljük az üveglapot áteső fényben, a festett oldal felől nézve, a tűszúrásszerű folytonossági hibák száma, mérete és eloszlása tekintetében (a legrosszabb területen a hibák száma nem lehet több dm²-enként 30-nál; egyetlen lyuk átmérője sem lehet nagyobb 0,2 mm-nél). A megfigyelő ne legyen 50 cm-nél távolabb az üvegtől.

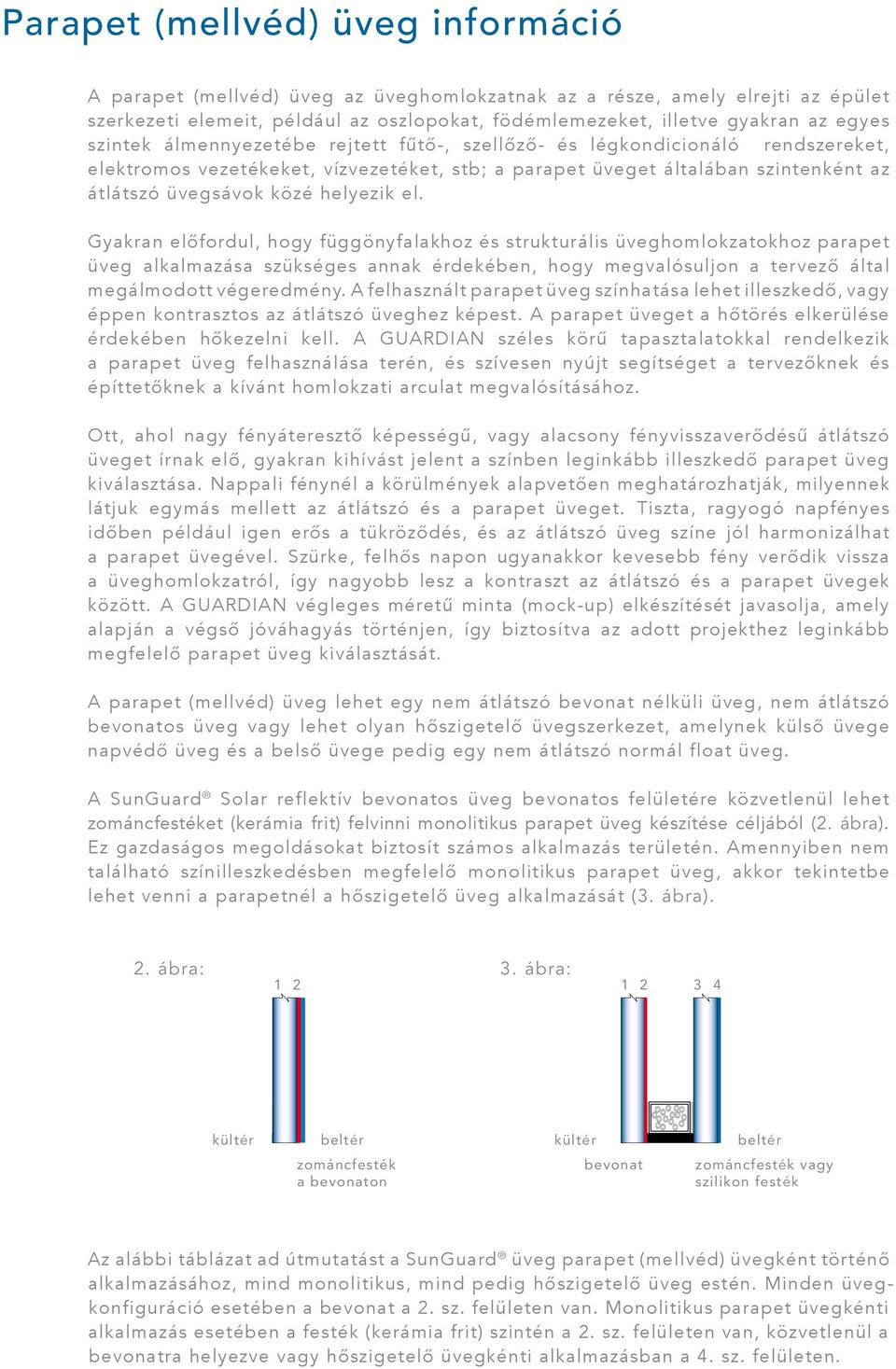

4 Parapet (mellvéd) üveg információ A parapet (mellvéd) üveg az üveghomlokzatnak az a része, amely elrejti az épület szerkezeti elemeit, például az oszlopokat, födémlemezeket, illetve gyakran az egyes szintek álmennyezetébe rejtett fűtő-, szellőző- és légkondicionáló rendszereket, elektromos vezetékeket, vízvezetéket, stb; a parapet üveget általában szintenként az átlátszó üvegsávok közé helyezik el. Gyakran előfordul, hogy függönyfalakhoz és strukturális üveghomlokzatokhoz parapet üveg alkalmazása szükséges annak érdekében, hogy megvalósuljon a tervező által megálmodott végeredmény. A felhasznált parapet üveg színhatása lehet illeszkedő, vagy éppen kontrasztos az átlátszó üveghez képest. A parapet üveget a hőtörés elkerülése érdekében hőkezelni kell. A GUARDIAN széles körű tapasztalatokkal rendelkezik a parapet üveg felhasználása terén, és szívesen nyújt segítséget a tervezőknek és építtetőknek a kívánt homlokzati arculat megvalósításához. Ott, ahol nagy fényáteresztő képességű, vagy alacsony fényvisszaverődésű átlátszó üveget írnak elő, gyakran kihívást jelent a színben leginkább illeszkedő parapet üveg kiválasztása. Nappali fénynél a körülmények alapvetően meghatározhatják, milyennek látjuk egymás mellett az átlátszó és a parapet üveget. Tiszta, ragyogó napfényes időben például igen erős a tükröződés, és az átlátszó üveg színe jól harmonizálhat a parapet üvegével. Szürke, felhős napon ugyanakkor kevesebb fény verődik vissza a üveghomlokzatról, így nagyobb lesz a kontraszt az átlátszó és a parapet üvegek között. A GUARDIAN végleges méretű minta (mock-up) elkészítését javasolja, amely alapján a végső jóváhagyás történjen, így biztosítva az adott projekthez leginkább megfelelő parapet üveg kiválasztását. A parapet (mellvéd) üveg lehet egy nem átlátszó bevonat nélküli üveg, nem átlátszó bevonatos üveg vagy lehet olyan hőszigetelő üvegszerkezet, amelynek külső üvege napvédő üveg és a belső üvege pedig egy nem átlátszó normál float üveg. A SunGuard Solar reflektív bevonatos üveg bevonatos felületére közvetlenül lehet zománcfestéket (kerámia frit) felvinni monolitikus parapet üveg készítése céljából (2. ábra). Ez gazdaságos megoldásokat biztosít számos alkalmazás területén. Amennyiben nem található színilleszkedésben megfelelő monolitikus parapet üveg, akkor tekintetbe lehet venni a parapetnél a hőszigetelő üveg alkalmazását (3. ábra). 2. ábra: 3. ábra: kültér beltér zománcfesték a bevonaton kültér bevonat beltér zománcfesték vagy szilikon festék Az alábbi táblázat ad útmutatást a SunGuard üveg parapet (mellvéd) üvegként történő alkalmazásához, mind monolitikus, mind pedig hőszigetelő üveg estén. Minden üvegkonfiguráció esetében a bevonat a 2. sz. felületen van. Monolitikus parapet üvegkénti alkalmazás esetében a festék (kerámia frit) szintén a 2. sz. felületen van, közvetlenül a bevonatra helyezve vagy hőszigetelő üvegkénti alkalmazásban a 4. sz. felületen.

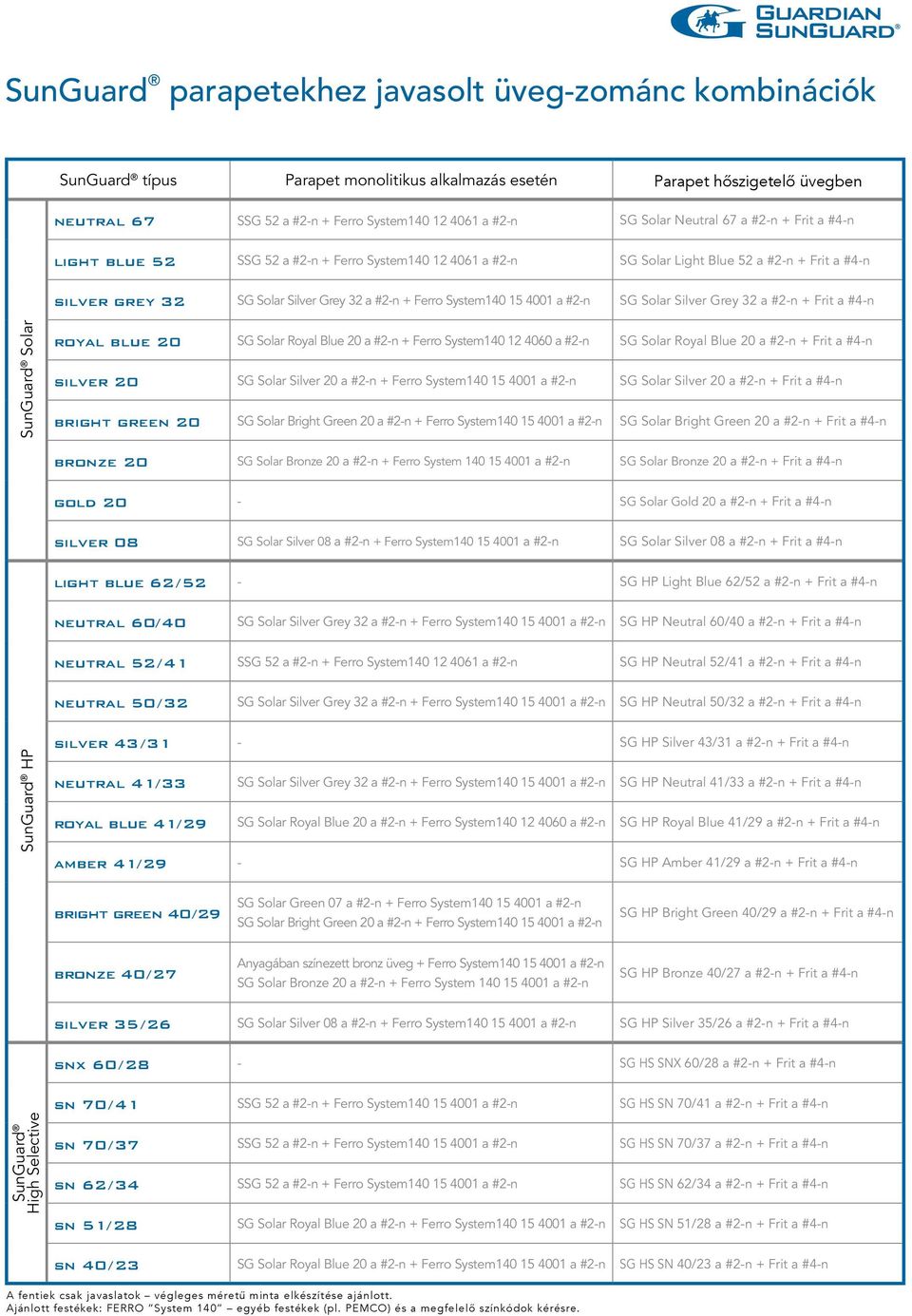

5 SunGuard parapetekhez javasolt üveg-zománc kombinációk SunGuard típus Parapet monolitikus alkalmazás esetén Parapet hőszigetelő üvegben neutral 67 SSG 52 a #2-n + Ferro System a #2-n SG Solar Neutral 67 a #2-n + Frit a #4-n light blue 52 SSG 52 a #2-n + Ferro System a #2-n SG Solar Light Blue 52 a #2-n + Frit a #4-n silver grey 32 SG Solar Silver Grey 32 a #2-n + Ferro System a #2-n SG Solar Silver Grey 32 a #2-n + Frit a #4-n SunGuard Solar royal blue 20 SG Solar Royal Blue 20 a #2-n + Ferro System a #2-n SG Solar Royal Blue 20 a #2-n + Frit a #4-n silver 20 SG Solar Silver 20 a #2-n + Ferro System a #2-n SG Solar Silver 20 a #2-n + Frit a #4-n bright green 20 SG Solar Bright Green 20 a #2-n + Ferro System a #2-n SG Solar Bright Green 20 a #2-n + Frit a #4-n bronze 20 SG Solar Bronze 20 a #2-n + Ferro System a #2-n SG Solar Bronze 20 a #2-n + Frit a #4-n gold 20 - SG Solar Gold 20 a #2-n + Frit a #4-n silver 08 SG Solar Silver 08 a #2-n + Ferro System a #2-n SG Solar Silver 08 a #2-n + Frit a #4-n light blue 62 / 52 - SG HP Light Blue 62/52 a #2-n + Frit a #4-n neutral 60/ 40 SG Solar Silver Grey 32 a #2-n + Ferro System a #2-n SG HP Neutral 60/40 a #2-n + Frit a #4-n neutral 52 / 41 SSG 52 a #2-n + Ferro System a #2-n SG HP Neutral 52/41 a #2-n + Frit a #4-n neutral 50 / 32 SG Solar Silver Grey 32 a #2-n + Ferro System a #2-n SG HP Neutral 50/32 a #2-n + Frit a #4-n SunGuard HP silver 43 / 31 - SG HP Silver 43/31 a #2-n + Frit a #4-n neutral 41/ 33 SG Solar Silver Grey 32 a #2-n + Ferro System a #2-n SG HP Neutral 41/33 a #2-n + Frit a #4-n royal blue 41/ 29 SG Solar Royal Blue 20 a #2-n + Ferro System a #2-n SG HP Royal Blue 41/29 a #2-n + Frit a #4-n amber 41/ 29 - SG HP Amber 41/29 a #2-n + Frit a #4-n bright green 40 / 29 SG Solar Green 07 a #2-n + Ferro System a #2-n SG Solar Bright Green 20 a #2-n + Ferro System a #2-n SG HP Bright Green 40/29 a #2-n + Frit a #4-n bronze 40 / 27 Anyagában színezett bronz üveg + Ferro System a #2-n SG Solar Bronze 20 a #2-n + Ferro System a #2-n SG HP Bronze 40/27 a #2-n + Frit a #4-n silver 35 / 26 SG Solar Silver 08 a #2-n + Ferro System a #2-n SG HP Silver 35/26 a #2-n + Frit a #4-n snx 60 / 28 - SG HS SNX 60/28 a #2-n + Frit a #4-n sn 70 / 41 SSG 52 a #2-n + Ferro System a #2-n SG HS SN 70/41 a #2-n + Frit a #4-n SunGuard High Selective sn 70 / 37 SSG 52 a #2-n + Ferro System a #2-n SG HS SN 70/37 a #2-n + Frit a #4-n sn 62 / 34 SSG 52 a #2-n + Ferro System a #2-n SG HS SN 62/34 a #2-n + Frit a #4-n sn 51/ 28 SG Solar Royal Blue 20 a #2-n + Ferro System a #2-n SG HS SN 51/28 a #2-n + Frit a #4-n sn 40 / 23 SG Solar Royal Blue 20 a #2-n + Ferro System a #2-n SG HS SN 40/23 a #2-n + Frit a #4-n A fentiek csak javaslatok végleges méretű minta elkészítése ajánlott. Ajánlott festékek: FERRO System 140 egyéb festékek (pl. PEMCO) és a megfelelő színkódok kérésre.

6 Hőszigetelő parapet esetén szükség lehet mindkét üveglap hőkezelésére a megnövekedett napenergia-elnyelődés miatt. A légrés szélessége ne haladja meg a 8 mm-t! Biztosítani kell, hogy a SunGuard parapet ne érintkezhessen agresszív vegyszerekkel sem a beépítés előtt, sem közben, sem pedig a beépítés után. Bármilyen különleges alkalmazás esetén kérje ki a GUARDIAN szakvéleményét! Ez az Útmutató csupán tájékoztató jellegű, a GUARDIAN nem nyújt semmiféle garanciát annak tartalmára vonatkozóan. A GUARDIAN által nyújtott korlátozott garancia csak a SunGuard -termékekre vonatkozik és nem terjed ki az üvegek továbbfeldolgozására vagy a kívánt végtermékre, melyek teljes egészében a feldolgozó felelősségi körébe tartoznak. Igazolás Az alábbi aláírás igazolja, hogy az ügyfél elolvasta és megértette a SunGuard -üvegek festésére / zománcozására vonatkozó műszaki tájékoztatót: SunGuard - kerámia festékbevonat / parapet üveg. (HU-2011) Név/Aláírás: Beosztás: Cég/Bélyegző: Dátum: Kérjük, hogy ennek az oldalnak a másolatát aláírva küldje vissza az Ön GUARDIAN kapcsolattartójának. A SunGuard termékek elérhetőek a GUARDIAN független feldolgozói hálózatában Európa-szerte, számos helyen. További információkért forduljon a GUARDIAN helyi képviselőjéhez. GUARDIAN Industries U.K. Ltd. GUARDIAN Luxguard I, S.A. GUARDIAN Glass España, S.L. GUARDIAN Orosháza Kft. United Kingdom Luxembourg Spain Hungary Phone: 0044 (0) Phone: Phone: Phone: 0036 (0) uksales@ sales_bascharage@ ctecnicas@ oroshaza_sales@ GUARDIAN Thalheim GmbH GUARDIAN Czestochowa Sp zo.o. GUARDIAN Steklo Ryazan LLC Germany Poland Russia Phone: 0049 (0) Phone: 0048 (0) Phone: 007 (8) anwendungstechnik@ tech_poland@ gsr_sales@ Az ebben a kiadványban szereplő termékek értékesítése a GUARDIAN általános értékesítési feltételei és a vonatkozó írásos garanciák szerint történik. A vásárló felelőssége meggyőződni arról, hogy a termékek megfelelnek a felhasználási célnak. Kérjük, vegye fel a kapcsolatot helyi GUARDIAN képviselőjével, hogy megszerezzen minden vonatkozó kezelési és feldolgozási útmutatót, illetve a legújabb termékinformációkat. GUARDIAN Europe Hivatkozási szám: TI Spandrel / HU / A SunGuard a GUARDIAN Industries Corp. vállalat egy 2011 GUARDIAN Industries Corp. bejegyzett védjegye.
