Ajtók, ablakok épületfizikai jellemzői

Átírás

1 Termékek Műszaki Tervezése Ajtók, ablakok épületfizikai jellemzői Dr. Kovács Zsolt egyetemi tanár

2

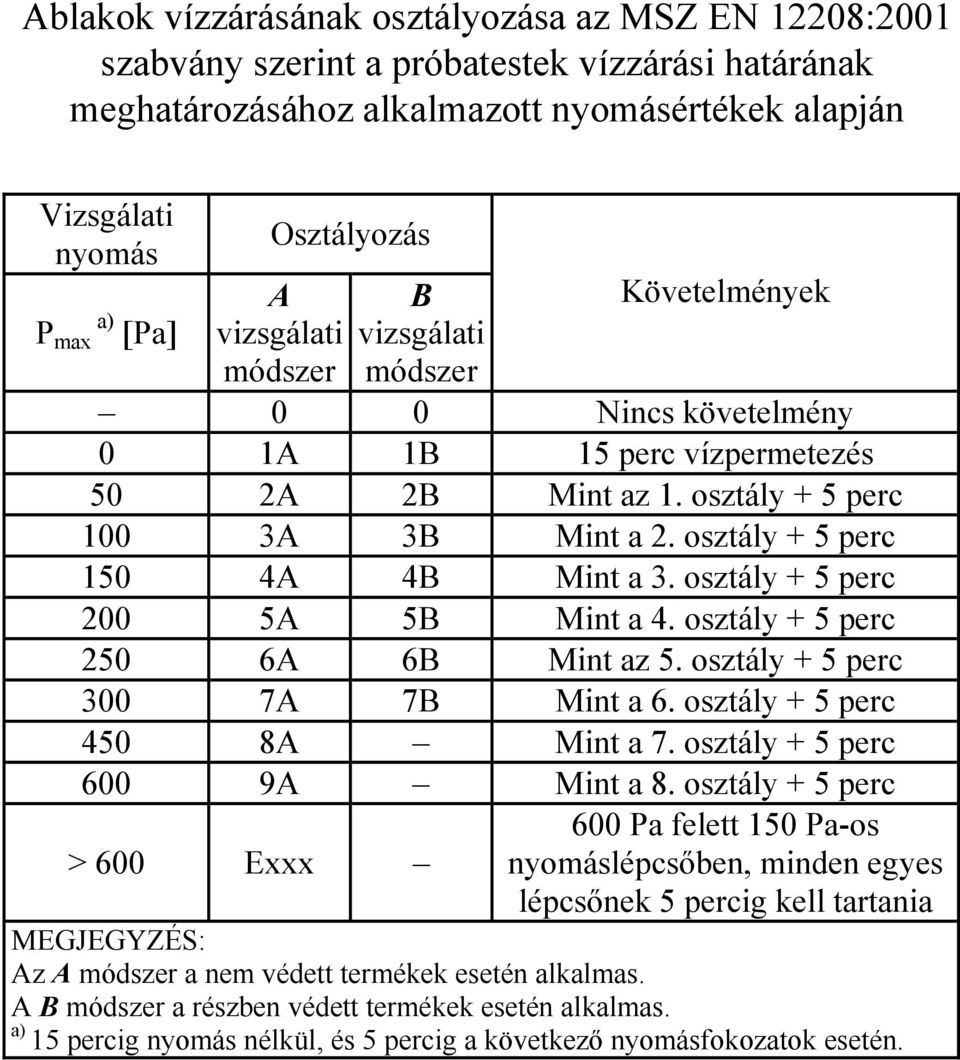

3 Ablakok vízzárásának osztályozása az MSZ EN 12208:2001 szabvány szerint a próbatestek vízzárási határának meghatározásához alkalmazott nyomásértékek alapján Vizsgálati nyomás P max a) [Pa] Osztályozás A vizsgálati módszer B vizsgálati módszer Követelmények 0 0 Nincs követelmény 0 1A 1B 15 perc vízpermetezés 50 2A 2B Mint az 1. osztály + 5 perc 100 3A 3B Mint a 2. osztály + 5 perc 150 4A 4B Mint a 3. osztály + 5 perc 200 5A 5B Mint a 4. osztály + 5 perc 250 6A 6B Mint az 5. osztály + 5 perc 300 7A 7B Mint a 6. osztály + 5 perc 450 8A Mint a 7. osztály + 5 perc 600 9A Mint a 8. osztály + 5 perc > 600 Exxx 600 Pa felett 150 Pa-os nyomáslépcsőben, minden egyes lépcsőnek 5 percig kell tartania MEGJEGYZÉS: Az A módszer a nem védett termékek esetén alkalmas. A B módszer a részben védett termékek esetén alkalmas. a) 15 percig nyomás nélkül, és 5 percig a következő nyomásfokozatok esetén.

4 SZORÍTÓERŐ ÖSSZENYOMÓDÁS

5

6 A hőátbocsátási tényező számítása U = A g U g + A p U p A g + + A f A U p + f A + l f g ψ g + l p ψ p [W/m 2 K] A g az üvegezett felület nagysága [m 2 ] A p az átlátszatlan keretkitöltés (panel) felületnagysága [m 2 ] A f a tok- és szárnykeret nagyobbik vetületi felülete [m 2 ] U g az üvegezett felület hőátbocsátási tényezője [W/m 2 K] U p az átlátszatlan keretkitöltés (panel) hőátbocsátási tényezője [W/m 2 K] U f a tok- és szárnykeret felületi átlagos hőátbocsátási tényezője [W/m 2 K] l g az üvegezett keretkitöltések szegélyének hossza [m] l p az átlátszatlan keretkitöltések szegélyének hossza [m] Ψ g az üvegezett keretkitöltések vonalmenti hőátbocsátási tényezője [W/mK] Ψ p az átlátszatlan keretkitöltések vonalmenti hőátbocsátási tényezője [W/mK]

7 Az üvegezés (vagy panel) hőátbocsátási tényezőjének számítása U g, p = R se + d 1 j + Rs, k j λ j k + R si [W/m 2 K] ahol: R se a külső oldali felületi hőátadási ellenállás [m 2 K/W] λ j a j-ik üveg- vagy más anyagréteg hővezetési tényezője [W/mK] d j a j-ik üveg- vagy más anyagréteg vastagsága [m] R si a belső oldali felületi hőátadási ellenállás [m 2 K/W] R s,k a k-ik lég- vagy gázréteg egyenértékű hővezetési ellenállása [m 2 K/W] R s a köztes légréteg egyenértékű hővezetési ellenállása [m 2 K/W]

8 Külön külső és belső ablakból vagy ajtóból álló (pallótokos, kapcsolt gerébtokos) szerkezetek hőátbocsátási tényezőjének számítása U = 1 U 1 R 1 R R si + s se + 1 U 2 [W/m 2 K] ahol: U 1, U 2 a külső és a belső ablak (ajtó) hőátbocsátási tényezője külön-külön [W/m 2 K] R s a külső és a belső ablak (ajtó) közötti légréteg egyenértékű hővezetési ellenállása [m 2 K/W]

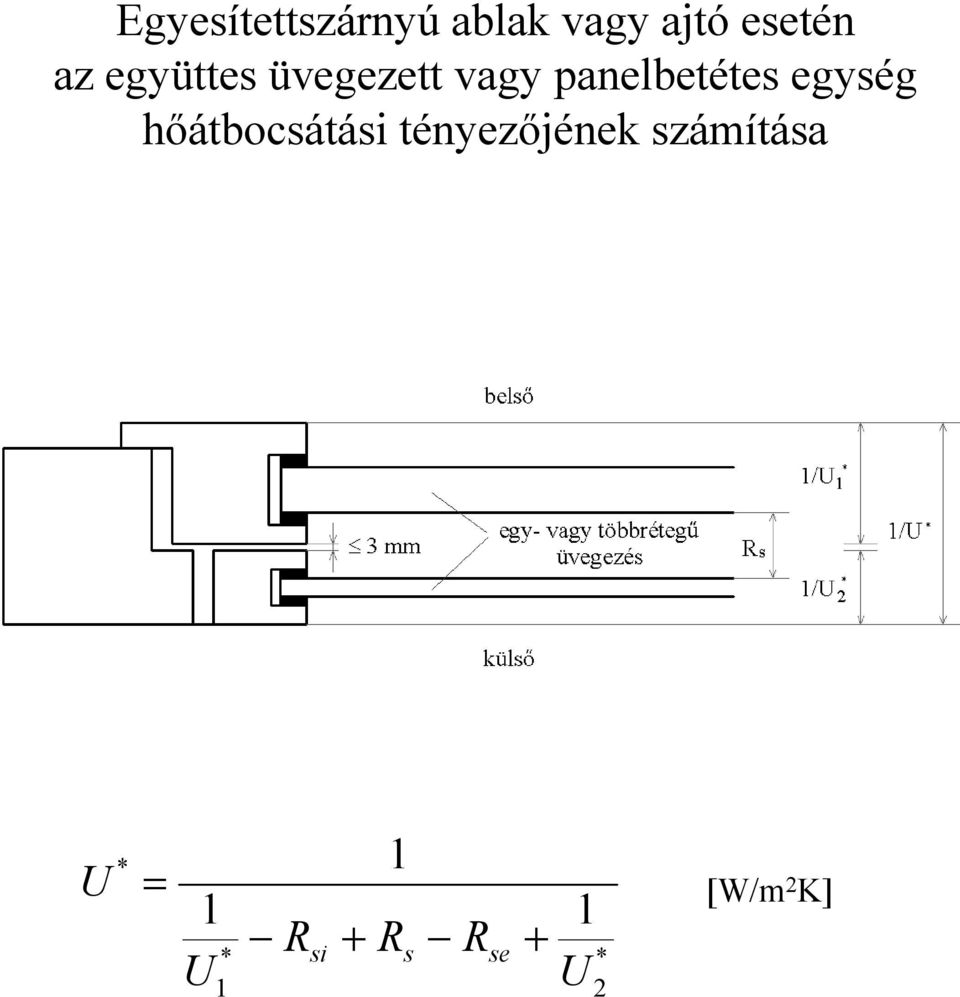

9 Egyesítettszárnyú ablak vagy ajtó esetén az együttes üvegezett vagy panelbetétes egység hőátbocsátási tényezőjének számítása U * = 1 U * 1 1 Rsi + Rs Rse + 1 U * 2 [W/m 2 K]

10 Két ablaktípus számított hőátbocsátásának összehasonlítása 1. Egyesítettszárnyú ablak csomópontja Hőszigetelő üvegezésű ablak csomópontja

11 Szellőzetlen légrétegek egyenértékű hővezetési ellenállása [m 2 K/W] Légréteg vastagsága Egyik oldalon felületbevonatolt Az emissziós tényező: [mm] 0,1 0,2 0,4 0,8 6 0,211 0,190 0,163 0,132 0, ,298 0,259 0,211 0,162 0, ,376 0,316 0,247 0,082 0, ,446 0,363 0,276 0,197 0, ,406 0,335 0,260 0,189 0, ,376 0,315 0,247 0,182 0, ,333 0,284 0,228 0,171 0,163 Bevonatolás nélküli

12 Két ablaktípus számított hőátbocsátásának összehasonlítása 2. Jellemző Jele Egység Ablak típusa Hőszigetelő Egyesített szárnyú Keret vastagsága d f mm Keret felülete A f m 2 0,5050 0,4476 Keret hővezetési tényezője λ f W/mK 0,13 0,13 Külső hőátadási ellenállás R e m 2 K/W 0,04 0,04 Belső hőátadási ellenállás R i m 2 K/W 0,13 0,13 Keret hőátbocsátási tényezője U f W/m 2 K 1,85 1,60 Üvegezett felület nagysága A g m 2 0,8874 0,9448 Közrezárt légréteg egyenértékű hővezetési ellenállása R s m 2 K/W 0,17 0,18 Üveg hővezetési tényezője λ g W/mK 1,0 1,0 Üvegezés vonalmenti hőátbocsátási tényezője Ψ g W/mK 0,04 0,04 Üvegtábla kerülete l g m 3,768 3,888 Üvegezés hőátbocsátási tényezője U g W/m 2 K 2,90 Külső ablak U 1,g W/m 2 K 5,78 Belső ablak U 2,g W/m 2 K 5,78 Ablak hőátbocsátási tényezője U W/m 2 K 2,62 2,45

13 Két ablaktípus számított hőátbocsátásának összehasonlítása 3. Jellemző Jele Egység Hőszigetelő Ablak típusa Egyesített szárnyú Ablak mm-es hőszigetelő üvegezéssel Ablak közepesen szellőztetett közrezárt légréteggel Üvegezés hőátbocsátási tényezője U g W/m 2 K 2,70 3,90 Ablak hőátbocsátási tényezője U W/m 2 K 2,50 3,16 Ablak mm-es hőszigetelő üvegezéssel Üvegezés hőátbocsátási tényezője U g W/m 2 K 1,50 Ablak hőátbocsátási tényezője U W/m 2 K 1,73

14

15

16

17 Fokozat Ajtó hőátbocsátási tényező (W/m 2 K) Ablak hőátbocsátási tényező (W/m 2 K) jele elnevezése névleges filtrációs transzmissziós transzmissziós H1 Különlegesen hőszigetelő 1,9 2,00 0,18 (L1) 1,82 H2 Nagymértékben hőszigetelő 1,91 2,5 2,01 3,00 0,18 0,54 (L1.L2) 1,82 2,46 H3 Közepesen hőszigetelő 2,51 3,0 3,01 4,00 0,54 (L2) 2,46 3,46 H4 Kismértékben hőszigetelő > 3 4,01 6,00 0,54-1,62 (L2 L3) 3,46 4,38 Németországi WVO Követelményosztály k (W/m 2 K) >

18

19

20 Fa anyagú tok- és keretszerkezetek: Hőátbocsátási Profilvastagság tényező /k/ [mm] [W/m 2 K] 56 1,6 1,8 62 1,4 1,5 68 1,2 1,3 80 1,0 1,1 Profilvastagság [mm] (Kamrák száma) PVC profilok: Hőátbocsátási tényező /k/ [W/m 2 K] (2) 1,8 2, (3) 1,5 1, (4 5) 1,1 1,4 Alumíniumprofilok: Profilvastagság [mm] (Kamrák száma) Hőátbocsátási tényező /k/ [W/m 2 K] (2) 3,2 3, (3) 2,4 3, (3) 1,8 2,2

21

22

23

24 Különböző anyagú és üvegezésű ablakok hőátbocsátási tényezői: Rétegfelépítés [mm], Profiltípus üvegezés típusa fa PVC alumínium levegő töltés 2,5 2,7 2,6 2,8 2,9 3, levegő töltés 2,3 2,6 2,5 2,6 2,7 3, argon töltés 2,2 2,4 2,3 2,5 2,6 3, levegő töltés 2,0 2,1 2,0 2,2 2,4 2, argon töltés 1,8 1,9 1,8 2,0 2,2 2, bevonat + argon 1,1 1,3 1,2 1,8 1,7 2, bevonat + xenon 0,9 1,0 0,9 1,2 1,3 1,6

25 A társított szerkezetek miatti hőátbocsátási ellenállás-növekmény Néhány társított szerkezet R értéke Típus R R t átlagos kis [m 2 K/W] légáteresztés esetén Alumínium redőny 0,01 0,11 0,13 Fa- műanyag redőny 0,10 0,15 0,20 Habbal kitöltött műanyag redőny 0,15 0,17 0,24 Spaletta, 20 mm vastag fa 0,20 0,17 0,28 Spaletta hőszigetelő betéttel 0,50 0,33 0,52

26

27

28

29

30

31

32

33 A naptényező értékei különböző üvegezések és árnyékolók kombinációjának együttes hatására: Üvegezés típusa Kettős normál üveg Kívül abszorbens, belül normál üveg Árnyékolás nélkül Naptényező /N/ Külső Külső oldali oldali zsalu fém lamella Belső oldali fém lamella/függöny 0,90 0,20 0,14 0,14 0,12 0, 61 0, 54 0,52 0,18 0,12 0,12 0,11 0,59 0,52 Üvegezés Az árnyékolók hővédő hatása: Ablak + függöny Energia-megtakarítás Ablak + redőny Ablak + redőny + függöny Ablak + hőszigetelő tábla Kettős 25 % 35 % 48 % 82 % Különleges 18 % 26 % 37 % 75 %

34 Üvegezések és árnyékolók napvédelmének hatékonysága: Szerkezet Naptényező /N/ Belső térbe jutó sugárzás 3 mm-es síküveg 1,0 87 % mm-es normál hőszigetelő üveg 0,89 77 % Fémlamellás árnyékoló 0,08 0, % külső síkon Textil árnyékoló külső síkon 0,20 0, % Szalagfüggöny belső síkon 0,40 ~35 % Textil árnyékoló belső síkon 0,60 ~50 % Fémlamellás árnyékoló belső síkon 0,70 ~60 % Tájékoztató adatok szokványos terekre: A megvilágítás erőssége Az ablak közelében A tér közepén A belső falnál Árnyékoló nélkül 100 % 11,4 % 7,3 % Fémlamellás árnyékolóval 38,5 % 28,4 % 25,4 %

35

36

37

38

39

40

41

42 a b c Különböző szerkezetek kivitelezési követelményei R W,R Szerkezet [db] jellemző Egyesítettszárnyú Egyszerű ablak hőszigetelő üvegezéssel Két egyrétegű üvegezéssel Egyrétegű és hőszigetelt üvegezésű Kapcsolt ablak egyrétegű ill. hőszigetelt üvegezésű Üvegezés Összvastagság Rétegtávolság Üvegezés R W Tömítés 30 Üvegezés Összvastagság Rétegtávolság Üvegezés R W Tömítés 32 Üvegezés Összvastagság Rétegtávolság Üvegezés R W Tömítés 35 Üvegezés Összvastagság Rétegtávolság Üvegezés R W Tömítés Kettős 6mm 8mm 27dB nem szükséges Kettős 6mm 12mm 30dB 1. szükséges Kettős 8mm 12mm 32dB 1. szükséges Kettős 10mm 16mm 35dB 1. szükséges 6mm nincs nem szükséges 6mm 30mm 1. szükséges 8mm 30mm 1. szükséges 8mm 40mm 1. szükséges nincs nincs nem szükséges nincs 30mm 1. szükséges 4mm+4/12 /4 30mm 1. szükséges 6mm+4/12 /4 40mm 1. szükséges nincs nincs nem szükséges nincs nincs nem szükséges nincs nincs 1. szükséges nincs nincs 1. szükséges 37 Üvegezés Összvastagság 10mm 6mm+6/12 8mm

43 40 Üvegezés Összvastagság Rétegtávolság Üvegezés R W Tömítés 42 Üvegezés Összvastagság Rétegtávolság Üvegezés R W Tömítés 45 Üvegezés Összvastagság Rétegtávolság Üvegezés R W Tömítés 42dB 1+2. szükséges 45dB 1+2. szükség 14mm 50mm 1+2. szükséges 16mm 50mm 1+2. szükséges 18mm 60mm 1+2. szükséges 8mm+6/12 /4 50mm 1+2. szükséges 8mm+8/12 /4 50mm 1+2. szükséges 8mm+8/12 /4 60mm 1+2. szükséges 8mm v. 6mm 4/12/4 100mm 1+2. szükséges 10mm v. 8mm 4/12/4 100mm 1+2. szükséges 12mm v. 8mm 6/12/4 100mm 1+2. szükséges

44

45

46
