1 Budapesti Műszaki és Gazdaságtudományi Egyetem, Építészmérnöki Kar, Épületenergetikai és Épületgépészeti Tanszék, 1111 Budapest, Műegyetem rkp. 3. K.II.31. Benapozásvédelmi eszközök komplex jellemzése Szabó Gergely okl. villamosmérnök világítástechnikai szakmérnök egyetemi tanársegéd

3 Miért használunk ablakokat? oldalvilágítók, tetővilágítók - Fény természetes világítás - Vizuális kapcsolat nappal, éjszaka, időjárási viszonyok - Légcsere - termikus okok

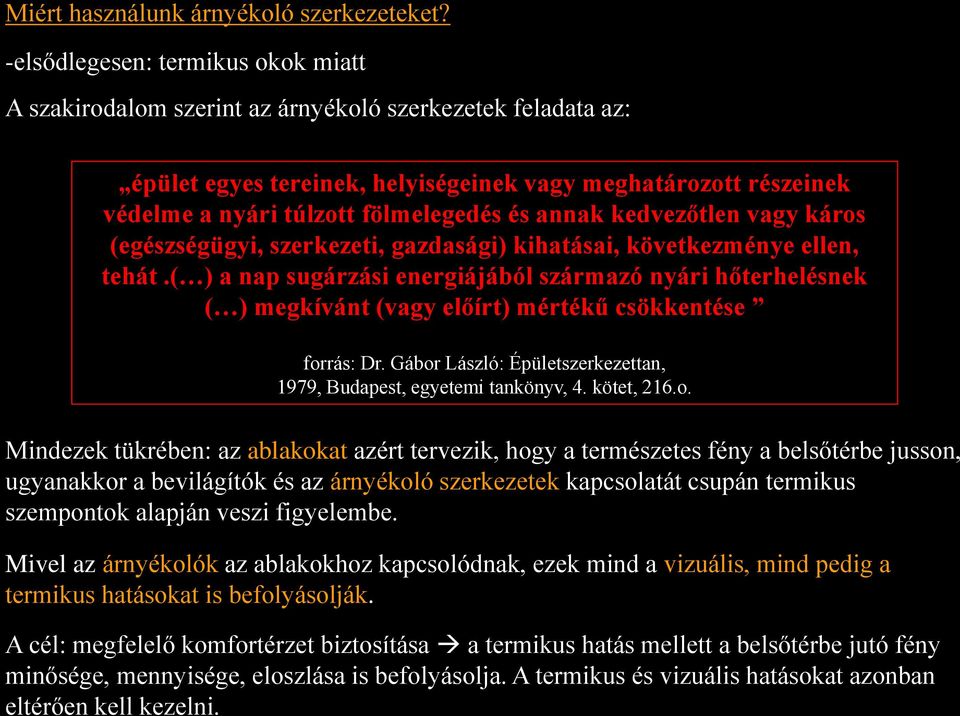

5 Miért használunk árnyékoló szerkezeteket? -elsődlegesen: termikus okok miatt A szakirodalom szerint az árnyékoló szerkezetek feladata az: épület egyes tereinek, helyiségeinek vagy meghatározott részeinek védelme a nyári túlzott fölmelegedés és annak kedvezőtlen vagy káros egészségügyi, szerkezeti, gazdasági kihatásai, következménye ellen, tehát. a nap sugárzási energiájából származó nyári hőterhelésnek megkívánt vagy előírt mértékű csökkentése forrás: Dr. Gábor László: Épületszerkezettan, 1979, Budapest, egyetemi tankönyv, 4. kötet, 216.o. Mindezek tükrében: az ablakokat azért tervezik, hogy a természetes fény a belsőtérbe jusson, ugyanakkor a bevilágítók és az árnyékoló szerkezetek kapcsolatát csupán termikus szempontok alapján veszi figyelembe. Mivel az árnyékolók az ablakokhoz kapcsolódnak, ezek mind a vizuális, mind pedig a termikus hatásokat is befolyásolják. A cél: megfelelő komfortérzet biztosítása a termikus hatás mellett a belsőtérbe jutó fény minősége, mennyisége, eloszlása is befolyásolja. A termikus és vizuális hatásokat azonban eltérően kell kezelni.

és annak kedvezőtlen vagy káros egészségügyi, szerkezeti, gazdasági kihatásai, következménye ellen, tehát.

6 UV Vis. IR

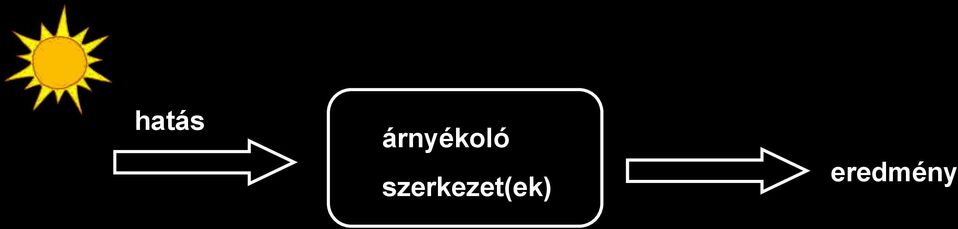

7 hatás árnyékoló szerkezetek eredmény

8 Diffúz és közvetlen napsugárzás bonyolultabb helyzet; termikus szempontból kevésbé, vizuális szempontból sokkal problematikusabb A korlátozó szerkezetek helyes megválasztása az esztétikai célokat is kiszolgálva akkor teljesül, ha a belsőtérben előírt értékeket igényeket egy tetszőleges külső hatás adottság esetén is képes kielégíteni. Ismerni kell a szerkezetek paramétereit. A korlátozás jellege kétféle lehet annak megfelelően, hogy milyen eloszlást okoz a belsőtérben: ez lehet homogén és inhomogén. Homogén korlátozás: a fény mennyiségét és a fénysűrűségét is egyenletesen korlátozza. Inhomogén korlátozás: csökkenti ugyan a fény mennyiségét átlag, de esetenként zavaró káprázást okozhat. Inhomogén korlátozás hatása: elsősorban direkt napsugárzás esetén, de akár diffúz sugárzásnál is a szerkezeti adottságokból következően miközben átlag értékben kielégíti az előírást -, okozhat kisebb területeken zavaró káprázást. Összességében: termikus hatás elleni védekezés az elektromágneses spektrum más területét érinti szemben a látható tartománnyal.

A korlátozás jellege kétféle lehet annak megfelelően, hogy milyen eloszlást okoz a belsőtérben: ez lehet homogén és inhomogén.

9 Árnyékoló szerkezetek osztályozása Áttekintés

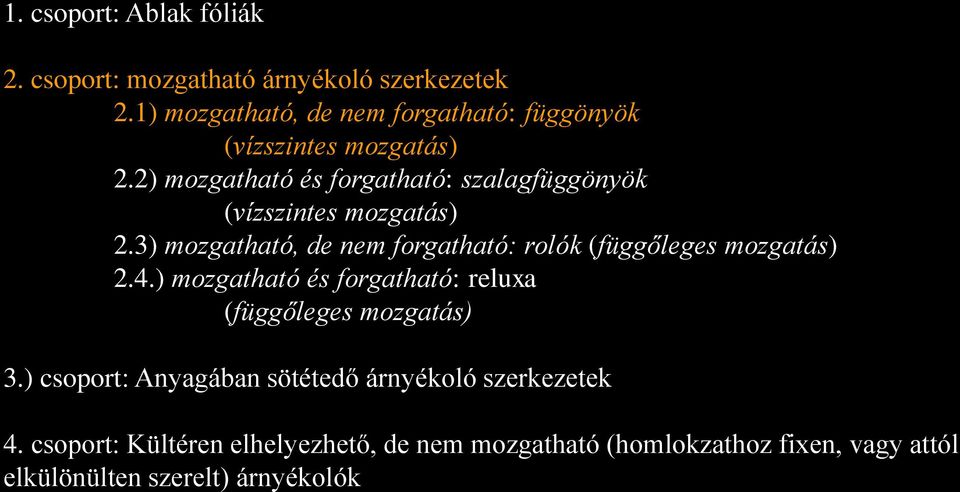

10 1. csoport: Ablak fóliák 2. csoport: mozgatható árnyékoló szerkezetek 2.1 mozgatható, de nem forgatható: függönyök vízszintes mozgatás 2.2 mozgatható és forgatható: szalagfüggönyök vízszintes mozgatás 2.3 mozgatható, de nem forgatható: rolók függőleges mozgatás 2.4. mozgatható és forgatható: reluxa függőleges mozgatás 3. csoport: Anyagában sötétedő árnyékoló szerkezetek 4. csoport: Kültéren elhelyezhető, de nem mozgatható homlokzathoz fixen, vagy attól elkülönülten szerelt árnyékolók

2 mozgatható és forgatható: szalagfüggönyök vízszintes mozgatás 2.

11 1. csoport: Ablak fóliák Az üvegezésen fixen elhelyezett árnyékolók csoportja; mozgatás nem lehetséges Homogén árnyékolás: A fény mennyiségét és fénysűrűségét egyenletesen csökkenti. A fólia az egész üvegezést borítja belsőtéri fényeloszlás egyenletes a max. spektrális transzmissziós érték = átlag transzmissziós érték

12 1. csoport: Ablak fóliák 2. csoport: mozgatható árnyékoló szerkezetek 2.1 mozgatható, de nem forgatható: függönyök vízszintes mozgatás 2.2 mozgatható és forgatható: szalagfüggönyök vízszintes mozgatás 2.3 mozgatható, de nem forgatható: rolók függőleges mozgatás 2.4. mozgatható és forgatható: reluxa függőleges mozgatás 3. csoport: Anyagában sötétedő árnyékoló szerkezetek 4. csoport: Kültéren elhelyezhető, de nem mozgatható homlokzathoz fixen, vagy attól elkülönülten szerelt árnyékolók

13 1. csoport: Ablak fóliák 2. csoport: mozgatható árnyékoló szerkezetek 2.1 mozgatható, de nem forgatható: függönyök vízszintes mozgatás 2.2 mozgatható és forgatható: szalagfüggönyök vízszintes mozgatás 2.3 mozgatható, de nem forgatható: rolók függőleges mozgatás 2.4. mozgatható és forgatható: reluxa függőleges mozgatás 3. csoport: Anyagában sötétedő árnyékoló szerkezetek 4. csoport: Kültéren elhelyezhető, de nem mozgatható homlokzathoz fixen, vagy attól elkülönülten szerelt árnyékolók

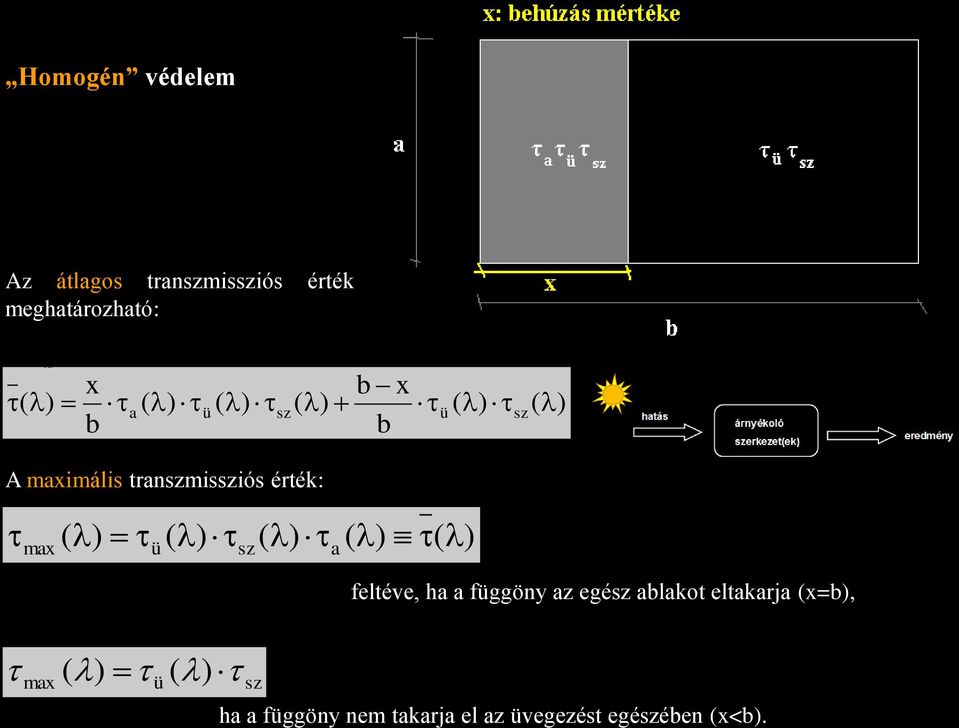

14 Homogén védelem max Az átlagos transzmissziós érték meghatározható: ü sz x b x a ü sz ü sz b b A maximális transzmissziós érték: max ü sz a feltéve, ha a függöny az egész ablakot eltakarja x=b, max ü sz ha a függöny nem takarja el az üvegezést egészében x<b.

transzmissziós érték: max ü sz a feltéve, ha a függöny az egész

15 1. csoport: Ablak fóliák 2. csoport: mozgatható árnyékoló szerkezetek 2.1 mozgatható, de nem forgatható: függönyök vízszintes mozgatás 2.2 mozgatható és forgatható: szalagfüggönyök vízszintes mozgatás 2.3 mozgatható, de nem forgatható: rolók függőleges mozgatás 2.4. mozgatható és forgatható: reluxa függőleges mozgatás 3. csoport: Anyagában sötétedő árnyékoló szerkezetek 4. csoport: Kültéren elhelyezhető, de nem mozgatható homlokzathoz fixen, vagy attól elkülönülten szerelt árnyékolók

16 2.2.1 A lamellák eloszlása egyenletes, átlapolódás vagy forgatás nincs - átlagos transzmissziós érték - max. transzmissziós érték A lamellák eloszlása inhomogén, átlapolódás van, forgatás nincs - átlagos transzmissziós érték - max. transzmissziós érték Lamellák forgatása - átlagos transzmissziós érték - max. transzmissziós érték

2.2 A lamellák eloszlása inhomogén, átlapolódás van, forgatás nincs - átlagos 2.

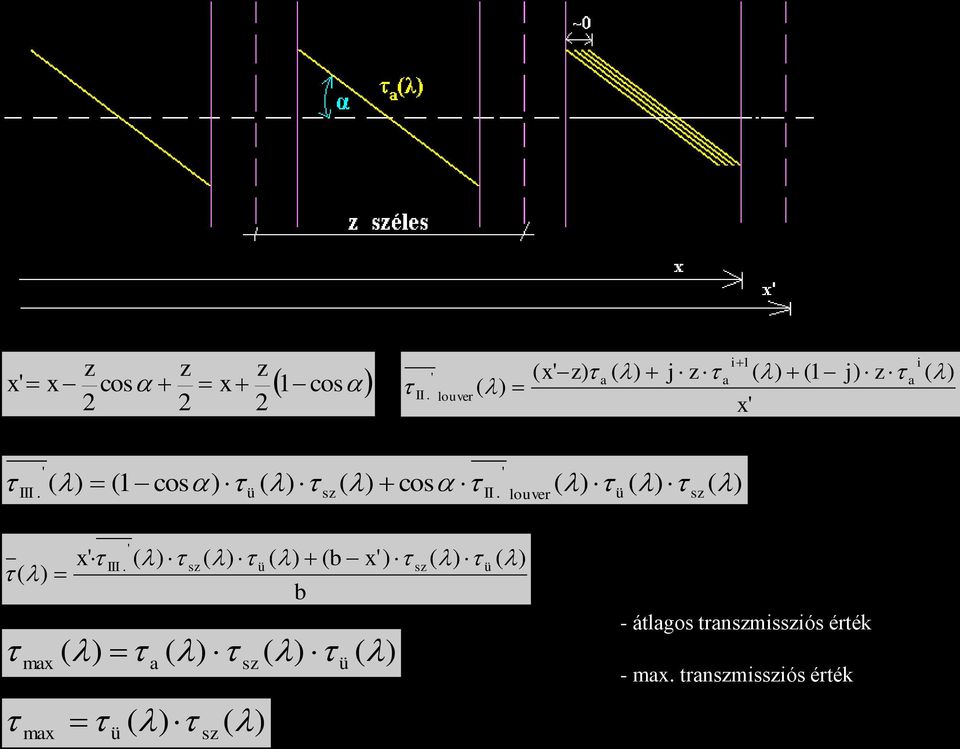

17 cos cos 2 ' z x z z x x ' 1 ' 1 '. x z j z j z x i a i a a louver II cos cos 1 '. '. sz ü louver II sz ü III b x b x ü sz ü sz III ' ' '. max ü sz a max sz ü - átlagos transzmissziós érték - max. transzmissziós érték

18 1. csoport: Ablak fóliák 2. csoport: mozgatható árnyékoló szerkezetek 2.1 mozgatható, de nem forgatható: függönyök vízszintes mozgatás 2.2 mozgatható és forgatható: szalagfüggönyök vízszintes mozgatás 2.3 mozgatható, de nem forgatható: rolók függőleges mozgatás 2.4. mozgatható és forgatható: reluxa függőleges mozgatás 3. csoport: Anyagában sötétedő árnyékoló szerkezetek 4. csoport: Kültéren elhelyezhető, de nem mozgatható homlokzathoz fixen, vagy attól elkülönülten szerelt árnyékolók

19 - átlagos transzmissziós érték - max. transzmissziós érték

20 1. csoport: Ablak fóliák 2. csoport: mozgatható árnyékoló szerkezetek 2.1 mozgatható, de nem forgatható: függönyök vízszintes mozgatás 2.2 mozgatható és forgatható: szalagfüggönyök vízszintes mozgatás 2.3 mozgatható, de nem forgatható: rolók függőleges mozgatás 2.4. mozgatható és forgatható: reluxa függőleges mozgatás 3. csoport: Anyagában sötétedő árnyékoló szerkezetek 4. csoport: Kültéren elhelyezhető, de nem mozgatható homlokzathoz fixen, vagy attól elkülönülten szerelt árnyékolók

21 A horizontális lamellák mozgatása hasonló a függőleges lamellák mozgatásához, de van két alapvető különbség: 1. A függőleges lamellák vízszintesen, a vízszintes lamellák függőlegesen mozgathatók. 2. A függőleges lamellák esetén a szerkezet anyag vastagsága elhanyagolható, a vízszintes lamelláknál reluxa a görbületből adódó vastagságot számításba kell venni. - átlagos transzmissziós érték - max. transzmissziós érték

22 1. csoport: Ablak fóliák 2. csoport: mozgatható árnyékoló szerkezetek 2.1 mozgatható, de nem forgatható: függönyök vízszintes mozgatás 2.2 mozgatható és forgatható: szalagfüggönyök vízszintes mozgatás 2.3 mozgatható, de nem forgatható: rolók függőleges mozgatás 2.4. mozgatható és forgatható: reluxa függőleges mozgatás 3. csoport: Anyagában sötétedő árnyékoló szerkezetek üveg fajták, melyek a besugárzás hatására változtatják a transzmissziós értéküket 4. csoport: Kültéren elhelyezhető, de nem mozgatható homlokzathoz fixen, vagy attól elkülönülten szerelt árnyékolók

23 1. csoport: Ablak fóliák 2. csoport: mozgatható árnyékoló szerkezetek 2.1 mozgatható, de nem forgatható: függönyök vízszintes mozgatás 2.2 mozgatható és forgatható: szalagfüggönyök vízszintes mozgatás 2.3 mozgatható, de nem forgatható: rolók függőleges mozgatás 2.4. mozgatható és forgatható: reluxa függőleges mozgatás 3. csoport: Anyagában sötétedő árnyékoló szerkezetek 4. csoport: Kültéren elhelyezhető, de nem mozgatható homlokzathoz fixen, vagy attól elkülönülten szerelt árnyékolók

24 4. csoport: Kültéren elhelyezhető, de nem mozgatható homlokzathoz fixen, vagy attól elkülönülten szerelt árnyékolók Ezen árnyékolók a kialakításuktól függően számos módon befolyásolhatják a belsőtérbe jutó sugárzást. Mivel a kialakításuk gyakorlatilag tetszőleges lehet, ezért általánosítani nem lehet, és így általános érvényű összefüggéseket nem lehet rá felírni. Az azonban elmondható, hogy ezeknek a szerkezeteknek a hatása amennyiben az árnyékoló szerkezet anyaga semmilyen sugárzást nem enged át τ = 0, - arra egyszerűsíthető, hogy a direkt napsugárzás hatását egy adott szög felett, mellett ez függ a belsőtér vizsgálati pontjától és a homlokzati árnyékoló geometriájától nem engedi a belsőtérbe. A környezetében található egyéb ún. terep, takarás ill. égbolt hatását viszont valószínűsíthető módon kevésbé befolyásolja, mint a direkt napsugárzás korlátozásának hatását.

25 b x b x ü sz ü sz III ' ' '. max ü sz a max sz ü Homogén vagy inhomogén árnyékolás? Káprázás? Energia? árnyékoló szerkezetek eredmény hatás

26 Kérdések: Ablak fóliák; függönyök: szín? Erős korlátozó hatás: Több mesterséges világítás több villamos energia Több mesterséges világítás termikus következmények mesterséges hűtés, stb Vizuális kapcsolat?

28 Köszönöm a figyelmüket!
