1 Világítástechnika a környezettudatosság tükrében 2015 Dodog Zoltán Szent István Egyetem Gépészmérnöki Kar

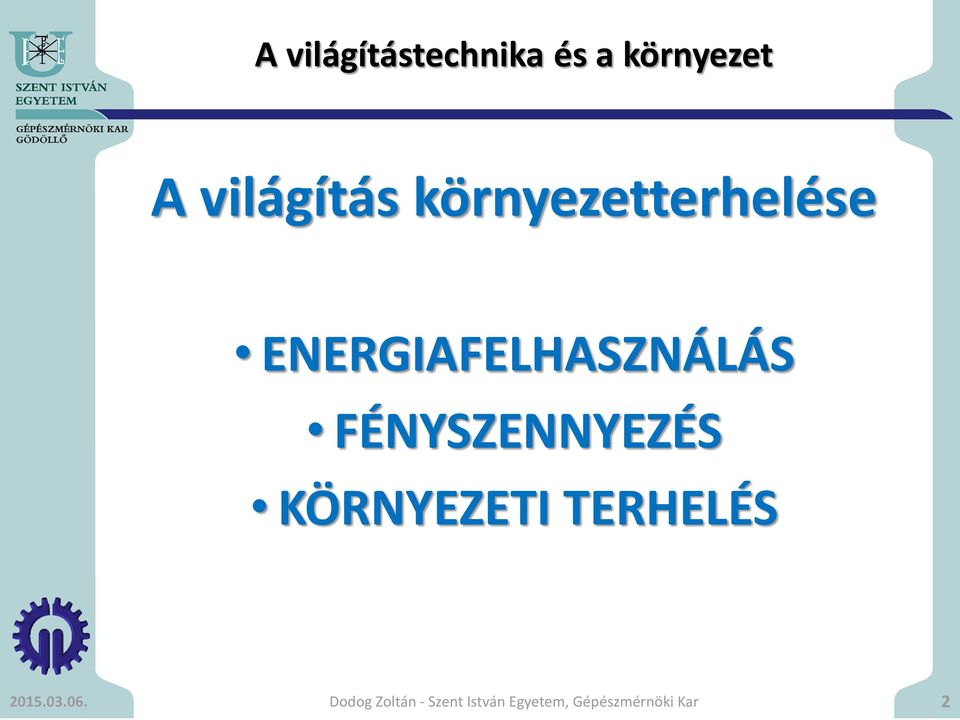

2 A világítástechnika és a környezet A világítás környezetterhelése ENERGIAFELHASZNÁLÁS FÉNYSZENNYEZÉS KÖRNYEZETI TERHELÉS Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 2
3 A fénytechnika alapjai Alapfogalmak és összefüggések Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 3
4 Az optikai színkép felosztása Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 4
5 Fényáram 780 nm dφ Φ=K m e ( λ) V ( λ)dλ dλ 380 nm dφ e (λ) dλ V( ) a sugárzott teljesítmény spektrális eloszlása a fotopos látásra vonatkozó láthatósági tényező K m a fotopos látásra 683 lm/w Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 5
6 Jellemző fényáram értékek Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 6

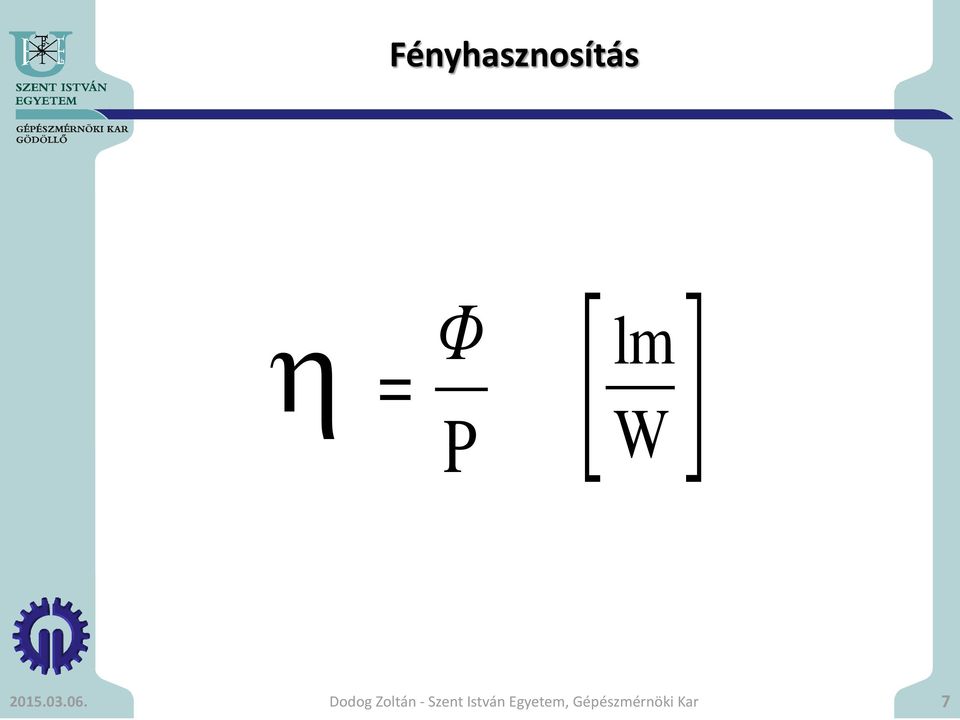

7 Fényhasznosítás Φ [ = lm ] W P Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 7
8 Fényerősség I= dφ kandela [cd] d Ω [ lm sr ] = d d Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 8

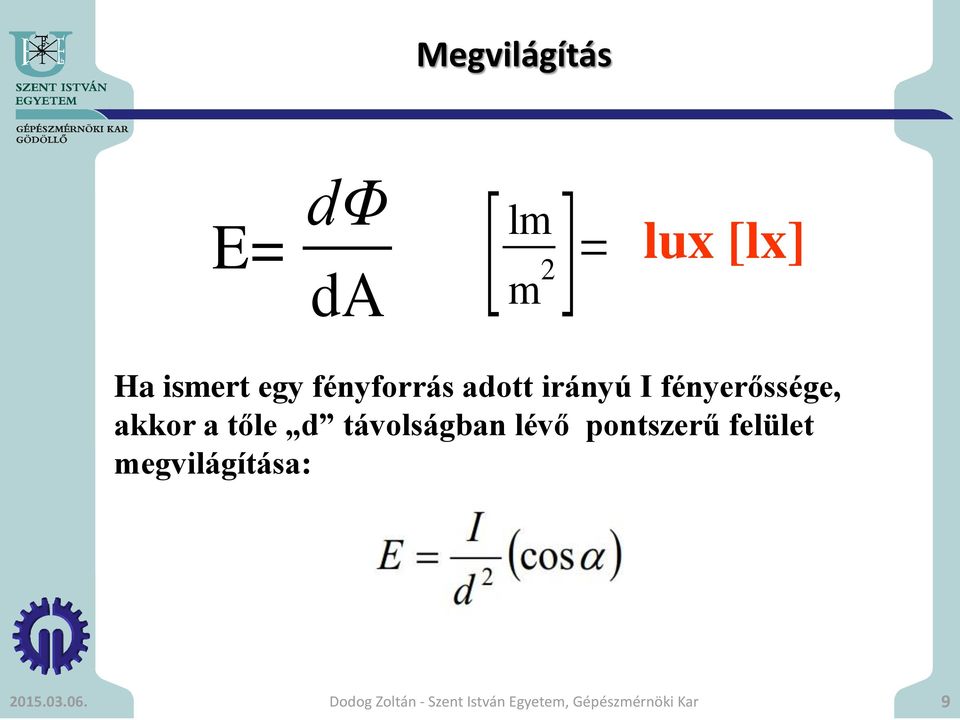

9 Megvilágítás E= dφ da [ lm m 2] = lux [lx] Ha ismert egy fényforrás adott irányú I fényerőssége, akkor a tőle d távolságban lévő pontszerű felület megvilágítása: Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 9
10 Megvilágítás Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 10
11 Fénytechnikai mennyiségek összevetése Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 11
12 Fénytechnikai mennyiségek összevetése Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 12

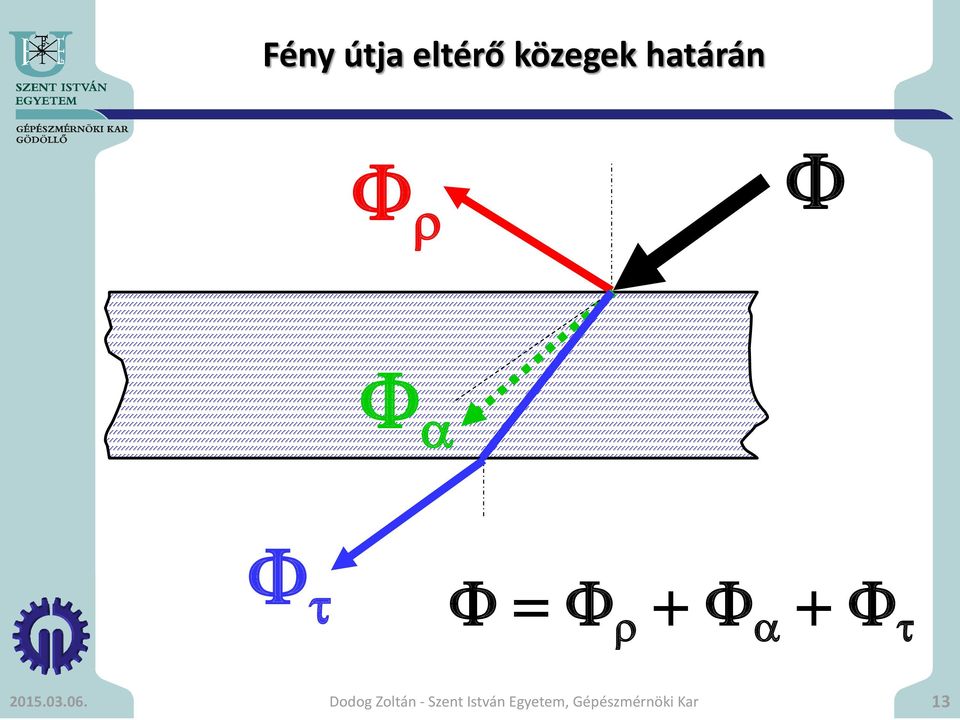

13 Fény útja eltérő közegek határán Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 13
14 Világítástechnikai jellemzők összefoglalása Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 14
15 A mesterséges világítás környezetterhelése ENERGIAFELHASZNÁLÁS Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 15
16 Energiafelhasználás Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 16
17 Energiafelhasználás Magyarországon Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 17
18 Villamos áramtermelés Magyarországon Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 18
19 Mesterséges fényforrások: izzólámpa Hagyományos izzólámpa Elektromos áram hatására a volfram szál felizzik óra élettartam W teljesítmény - T = K (meleg) - Ra = 100% (kitűnő) - Hatásfok: 3-5% Vákuum, később nemesgáz töltet Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 19

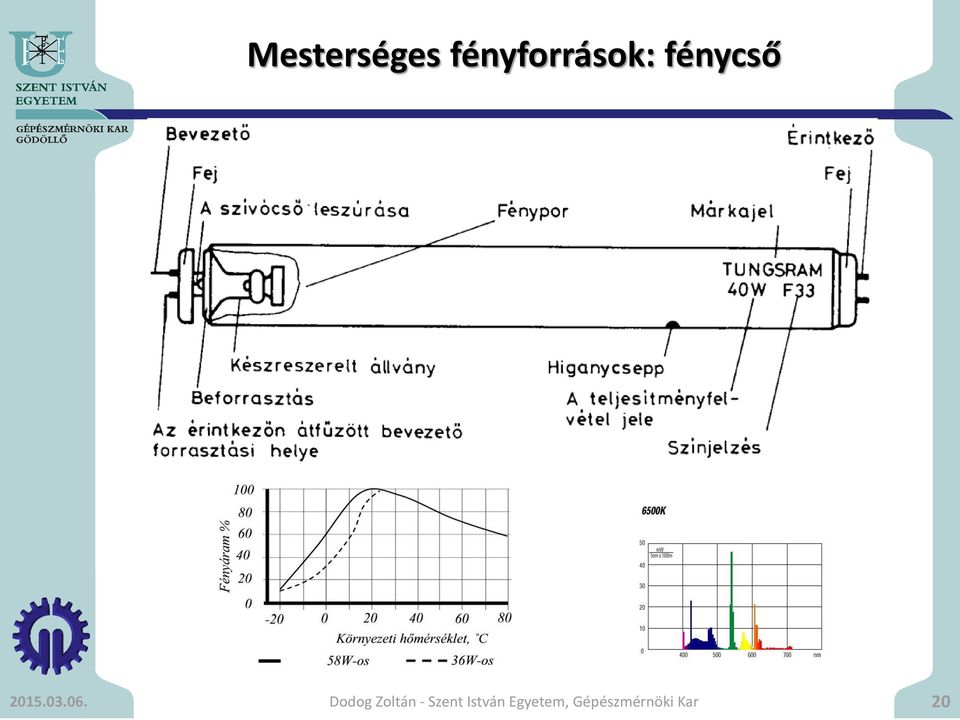

20 Mesterséges fényforrások: fénycső Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 20

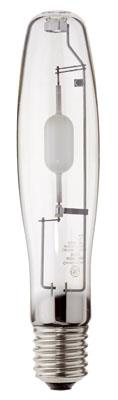

21 Mesterséges fényforrások: fémhalogén lámpa 1. fej 2. külső bura 3. állvány 4. kisülőcső 5. árambevezető 6. gyújtóellenállás 7. bimetál 8. áramvezetők 9. tartóbilincsek 10. árnyékoló üvegcső 11. bárium getter 12. kitámasztó gyűrű Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 21
22 Mesterséges fényforrások: LED fényforrások Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 22
23 LED fényforrások fejlődése Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 23
24 Fényforrás kiválasztásának szempontjai Fényerő (egységteljesítmény; lumen-érték) Energiahatékonyság (fényhasznosítás) Élettartam Színhőmérséklet Színvisszaadás Kapcsolási ciklusok (számuk a várható meghibásodásig, bemelegedési idő) Fényerő szabályozhatósága Környezeti hőmérséklet Rendelkezésre álló hely Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 24
25 Látási feladat Látóélesség és kontrasztérzékenység OPTIMÁLIS MEGVILÁGÍTÁS NÉVLEGES MEGVILÁGÍTÁS SZÜKSÉGES MEGVILÁGÍTÁS Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 25
26 Mesterséges világítás méretezése Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 26
27 Világításmódok Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 27
28 Nappali menetjelző lámpa Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 28
29 A mesterséges világítás környezetterhelése FÉNYSZENNYEZÉS Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 29
30 Fényszennyezés Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 30
31 Fényszennyezés Mesterséges fényforrásból származó bármely fény, amely kijut arról a területről, amelyre szánták, különösen, ha a horizont síkja fölé irányul. (cseh levegőtisztasági törvény) az esti égbolt mesterséges fényforrásokkal történő fölösleges, energiapazarló és környezetkárosító megvilágítása. (wikipedia) Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 31
32 Fényszennyezés okozói Közvilágítás Díszvilágítás Fényárvilágítás Park- és kertvilágítás Reklámvilágítás Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 32
33 Fényszennyezés következményei Energiapazarlás Az éjszakai égbolt kifényesedése Növény- és állatvilág megzavarása Birtokháborítás zavaró fénnyel A közlekedésbiztonság veszélyeztetése Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 33
34 Energiapazarlás Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 34
35 Az éjszakai égbolt kifényesedése (forrás: NASA) Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 35
36 Állatvilág zavarása Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 36
37 Állatvilág zavarása Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 37
38 Birtokháborítás A zavaró fény a cirkadián ritmus megzavarásával felborítja az emberi alvás-ébrenlét ciklust Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 38
39 Bortle-skála Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 39
40 Bortle-skála Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 40
41 Közlekedésbiztonság káprázás korlátozása, megvilágítási szintek változásának tér és időbeli egyenletessége Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 41
42 Fényszennyezés mérséklése A világítás időbeli korlátozása A fény megfelelő irányítása Csak a szükséges megvilágítási szint alkalmazása Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 42
43 Szennyező közvilágítás (forrás: internet) Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 43
44 Szennyező kültéri világítás (forrás: Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 44
45 Egy jó példa (forrás: Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 45
46 A mesterséges világítás környezetterhelése KÖRNYEZETTERHELÉS Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 46
47 Izzólámpa életciklus elemzése Forrás: Life Cycle Assessment of Ultra-Efficient Lamps, Navigant Consulting Europe, Ltd Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 47
48 Fényforrások környezetterhelésének csoportosítása Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 48
49 Fénycső (T5) környezetterhelései forrás: Life Cycle Assessment of Ultra-Efficient Lamps, Navigant Consulting Europe, Ltd Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 49
50 Különböző fényforrások relatív környezetterhelései forrás: Life Cycle Assessment of Ultra-Efficient Lamps, Navigant Consulting Europe, Ltd Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 50
51 A mesterséges világítás környezetterhelése Az elhasználódott fénycsövek, kompakt fénycsövek, energiatakarékos kompakt fénycsövek, fémhalogén-lámpák veszélyes hulladékok mert a bennük található gáz/fémgőz elegy higany tartalmú, belélegzése mérgező Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 51
52 A mesterséges világítás környezetterhelése A világítótestek gyártói és forgalmazói az Európai Unió (EU) által meghatározott irányelvnek megfelelően augusztus 13-tól kötelesek visszagyűjteni, 80 százalékban (!) újrahasznosítani és ártalmatlanítani a használatból kivont elektromos és elektronikus berendezések hulladékait Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 52
53 Fénycső összetevők Fémek: sárgaréz, alumínium, wolfrám, higany, ólom, kadmium Üveg: általában szóda-mész üveg Fényporok: kloro-fluoro-foszfátok, ritkaföldfémek (lantán és ittrium oxidja vagy foszfátjai), bárium és alumínium-oxiddok. Nemesgázok: neon, argon, kripton, xenon Műanyagok Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 53
54 A mesterséges világítás környezetterhelése (forrás: Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 54
55 A mesterséges világítás környezetterhelése Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 55
56 Környezettudatos világítás Köszönöm a figyelmet! Dodog Zoltán - Szent István Egyetem, Gépészmérnöki Kar 56
