1 Amit a zöld beszerezésről tudni kell Világítás Nagy János Világítástechnikai Társaság Budapest, december 11.

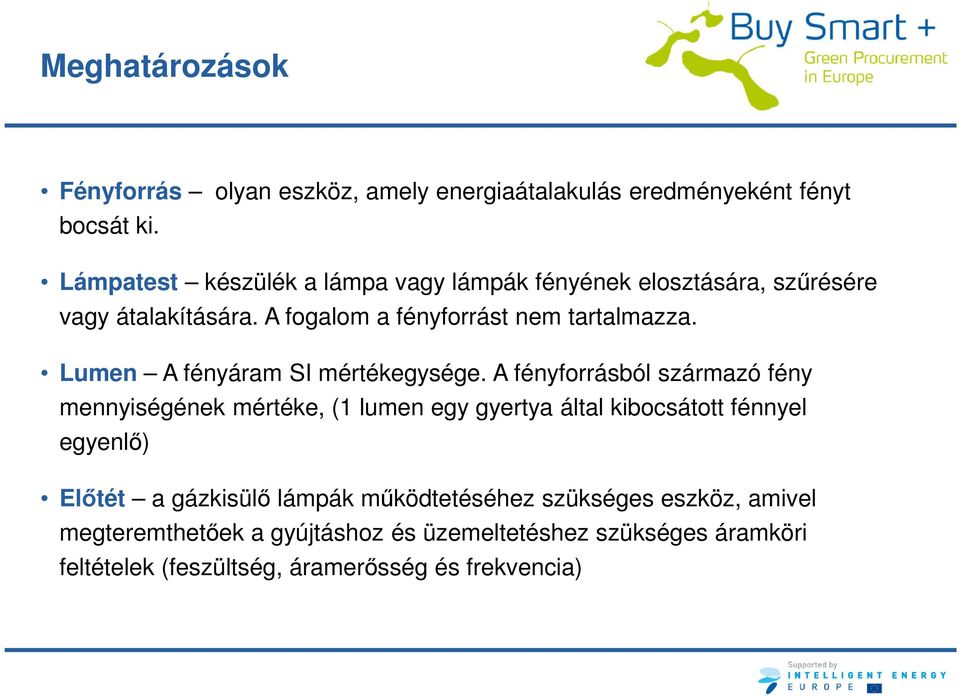

2 Meghatározások Fényforrás olyan eszköz, amely energiaátalakulás eredményeként fényt bocsát ki. Lámpatest készülék a lámpa vagy lámpák fényének elosztására, szűrésére vagy átalakítására. A fogalom a fényforrást nem tartalmazza. Lumen A fényáram SI mértékegysége. A fényforrásból származó fény mennyiségének mértéke, (1 lumen egy gyertya által kibocsátott fénnyel egyenlő) Előtét a gázkisülő lámpák működtetéséhez szükséges eszköz, amivel megteremthetőek a gyújtáshoz és üzemeltetéshez szükséges áramköri feltételek (feszültség, áramerősség és frekvencia)

3 Kihívások A nem lakáscélú épületek energiafogyasztásának akár 40%-át is kiteszi a világítás Európában a világítás az összes energiafogyasztás körülbelül 14%-áért felelős Energia hatékony világítással 30-50%-os energia megtakarítás érhető el, és 15-ször hosszabb az ilyen berendezések élettartama Az izzólámpák lecserélésével akár 40 TWh energia is megtakarítható 2016-ig (~ 11 millió háztartás fogyasztása), és évente 15 millió tonnával csökkenthető a CO 2 -kibocsátás

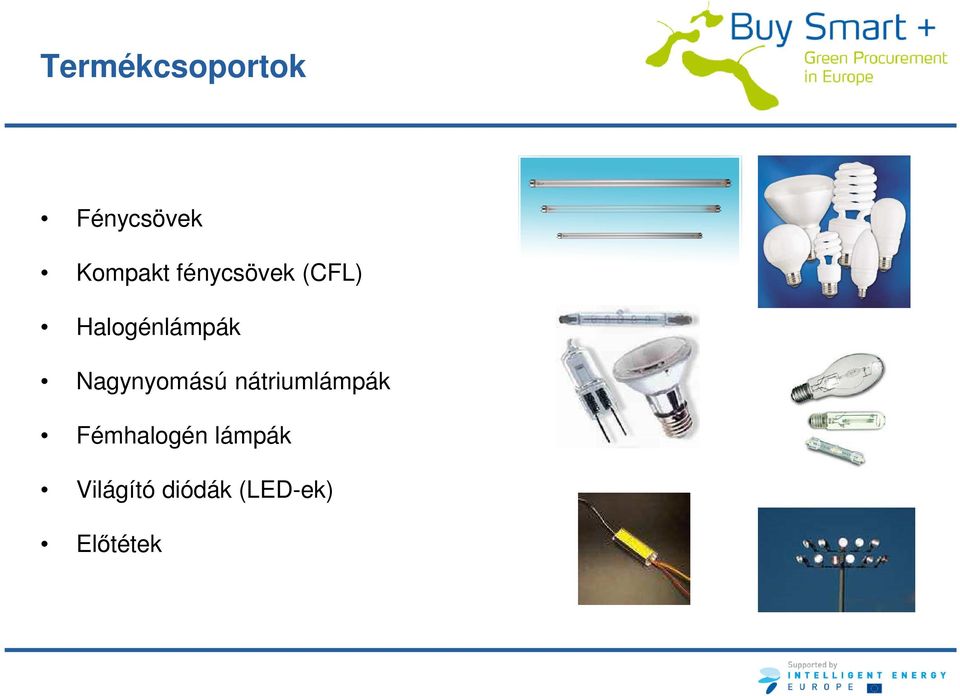

4 Termékcsoportok Fénycsövek Kompakt fénycsövek (CFL) Halogénlámpák Nagynyomású nátriumlámpák Fémhalogén lámpák Világító diódák (LED-ek) Előtétek

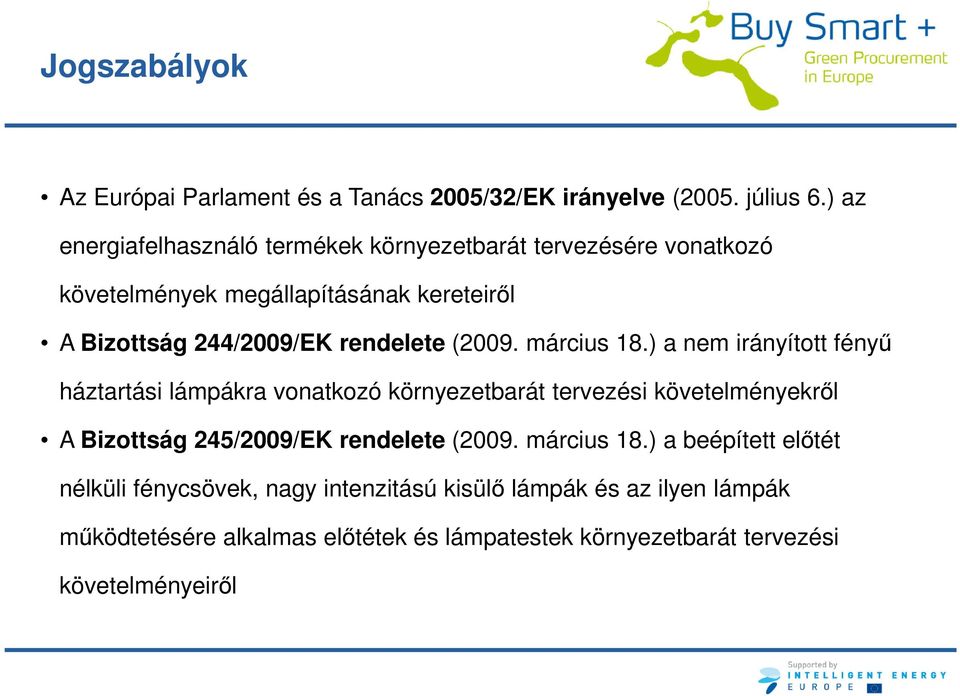

5 Jogszabályok Az Európai Parlament és a Tanács 2005/32/EK irányelve (2005. július 6.) az energiafelhasználó termékek környezetbarát tervezésére vonatkozó követelmények megállapításának kereteiről A Bizottság 244/2009/EK rendelete (2009. március 18.) a nem irányított fényű háztartási lámpákra vonatkozó környezetbarát tervezési követelményekről A Bizottság 245/2009/EK rendelete (2009. március 18.) a beépített előtét nélküli fénycsövek, nagy intenzitású kisülő lámpák és az ilyen lámpák működtetésére alkalmas előtétek és lámpatestek környezetbarát tervezési követelményeiről

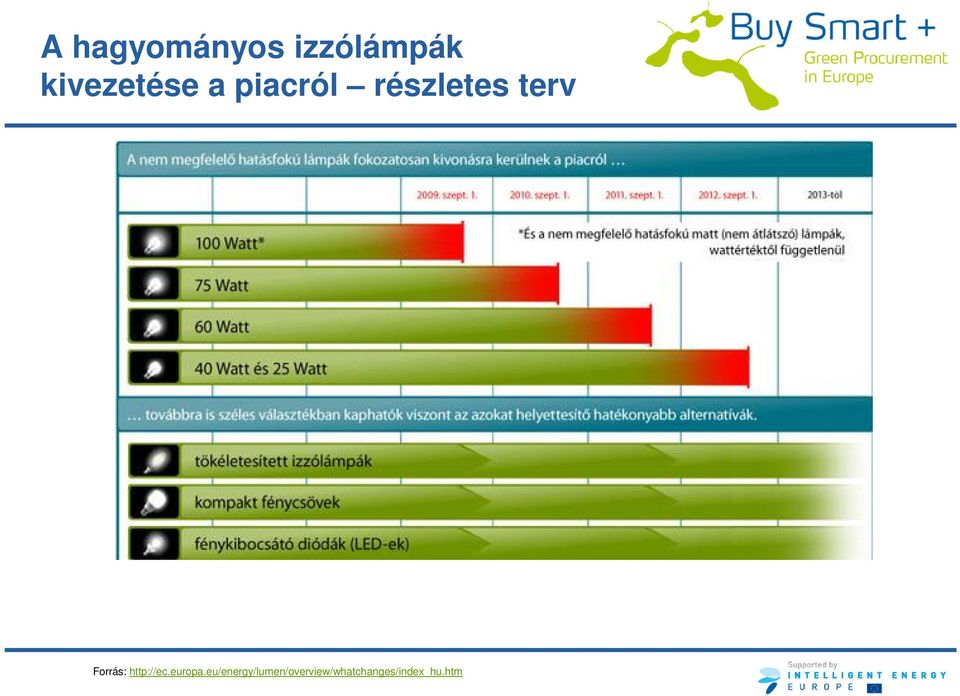

6 A hagyományos izzólámpák kivezetése a piacról részletes terv Forrás:

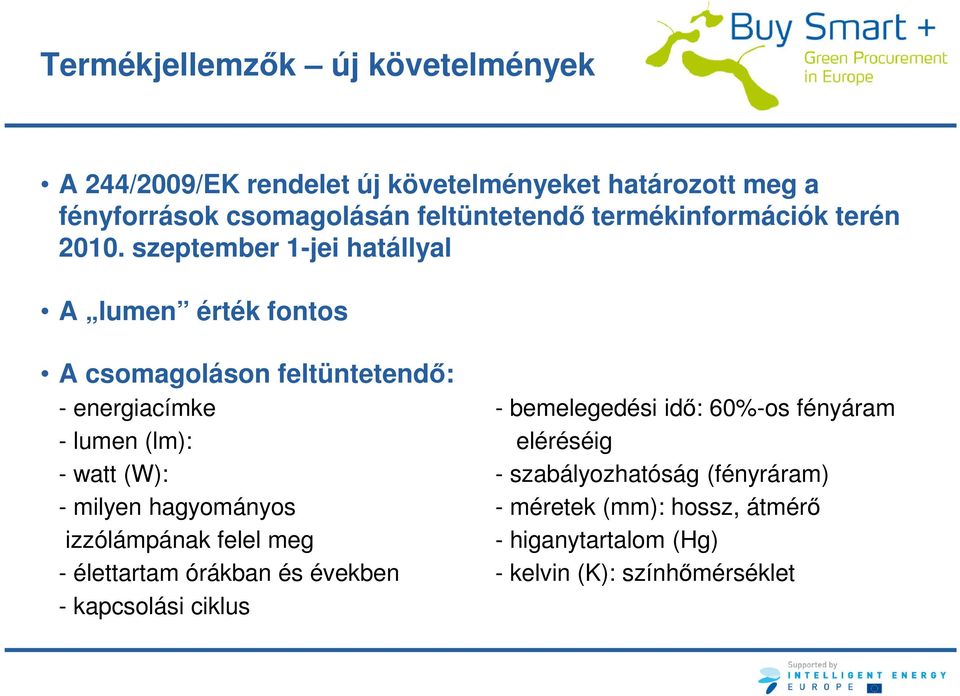

7 Termékjellemzők új követelmények A 244/2009/EK rendelet új követelményeket határozott meg a fényforrások csomagolásán feltüntetendő termékinformációk terén szeptember 1-jei hatállyal A lumen érték fontos A csomagoláson feltüntetendő: - energiacímke - bemelegedési idő: 60%-os fényáram - lumen (lm): eléréséig - watt (W): - szabályozhatóság (fényráram) - milyen hagyományos - méretek (mm): hossz, átmérő izzólámpának felel meg - higanytartalom (Hg) - élettartam órákban és években - kelvin (K): színhőmérséklet - kapcsolási ciklus

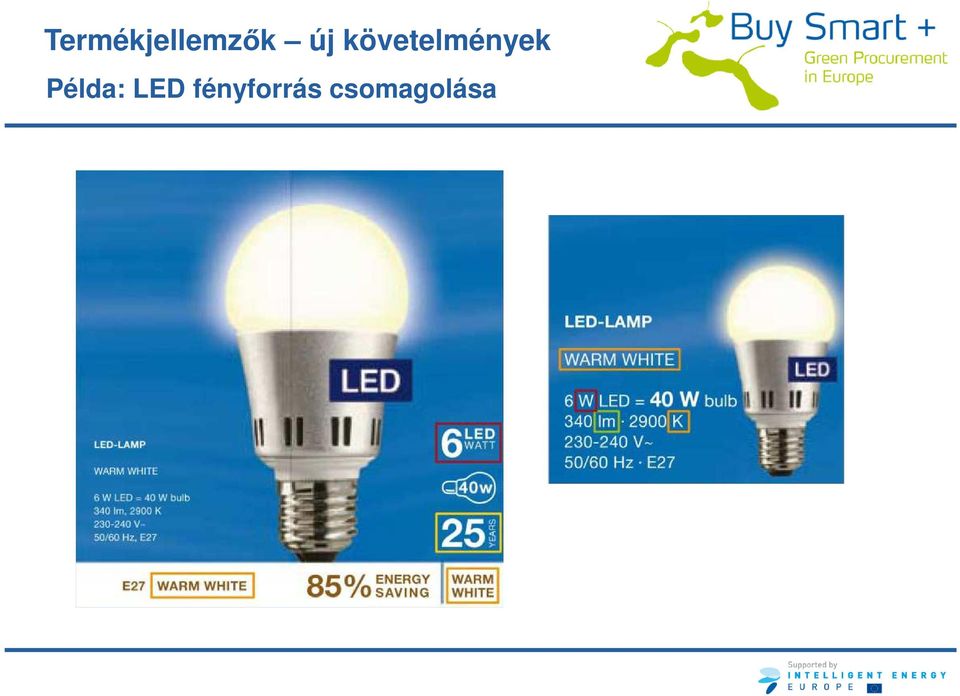

8 Termékjellemzők új követelmények Példa: LED fényforrás csomagolása

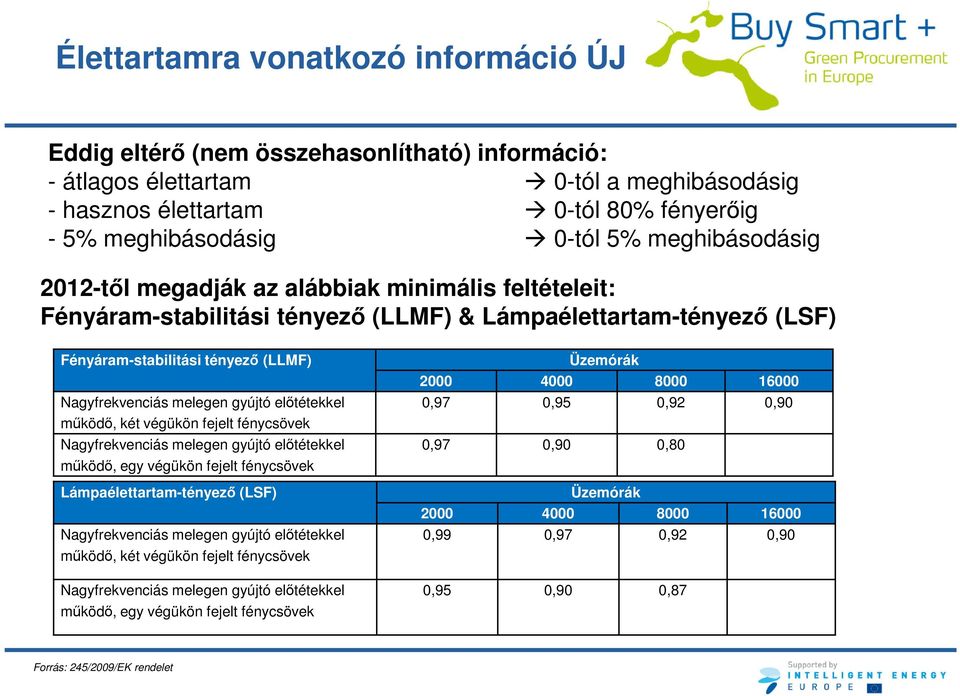

9 Élettartamra vonatkozó információ ÚJ Eddig eltérő (nem összehasonlítható) információ: - átlagos élettartam 0-tól a meghibásodásig - hasznos élettartam 0-tól 80% fényerőig - 5% meghibásodásig 0-tól 5% meghibásodásig 2012-től megadják az alábbiak minimális feltételeit: Fényáram-stabilitási tényező (LLMF) & Lámpaélettartam-tényező (LSF) Fényáram-stabilitási tényező (LLMF) Nagyfrekvenciás melegen gyújtó előtétekkel működő, két végükön fejelt fénycsövek Nagyfrekvenciás melegen gyújtó előtétekkel működő, egy végükön fejelt fénycsövek Lámpaélettartam-tényező (LSF) Nagyfrekvenciás melegen gyújtó előtétekkel működő, két végükön fejelt fénycsövek Nagyfrekvenciás melegen gyújtó előtétekkel működő, egy végükön fejelt fénycsövek Üzemórák ,97 0,95 0,92 0,90 0,97 0,90 0,80 Üzemórák ,99 0,97 0,92 0,90 0,95 0,90 0,87 Forrás: 245/2009/EK rendelet

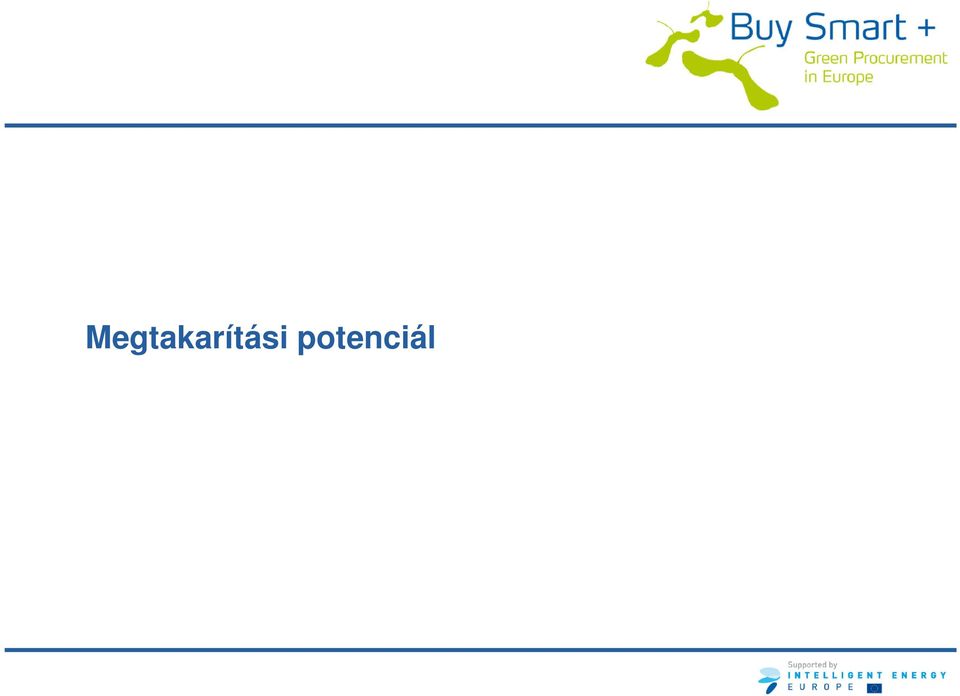

10 Megtakarítási potenciál

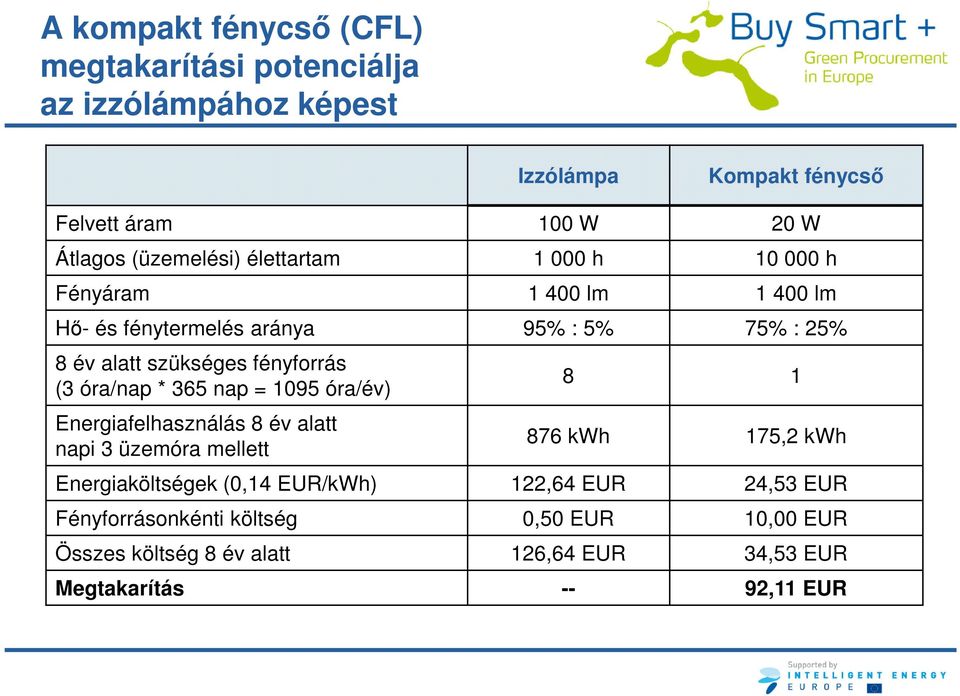

11 A kompakt fénycső (CFL) megtakarítási potenciálja az izzólámpához képest Izzólámpa Kompakt fénycső Felvett áram 100 W 20 W Átlagos (üzemelési) élettartam h h Fényáram lm lm Hő- és fénytermelés aránya 95% : 5% 75% : 25% 8 év alatt szükséges fényforrás (3 óra/nap * 365 nap = 1095 óra/év) Energiafelhasználás 8 év alatt napi 3 üzemóra mellett kwh 175,2 kwh Energiaköltségek (0,14 EUR/kWh) 122,64 EUR 24,53 EUR Fényforrásonkénti költség 0,50 EUR 10,00 EUR Összes költség 8 év alatt 126,64 EUR 34,53 EUR Megtakarítás -- 92,11 EUR

12 Fényhasznosítás Fényforrás típusa Fényhasznosítás [Lumen / Watt] Élettartam [óra] Izzólámpa Kisfeszültségű halogén Infravörös bevonatú halogén Kompakt fénycső Fénycsövek (T8, hagyományos előtét) Fénycsövek (T8, háromsávos, elektronikus előtét) Legfeljebb Fénycsövek (T5, hagyományos előtét) Fém-halogén lámpák LED Kültéri világítás Nagynyomású nátriumlámpák Kisnyomású nátriumlámpák

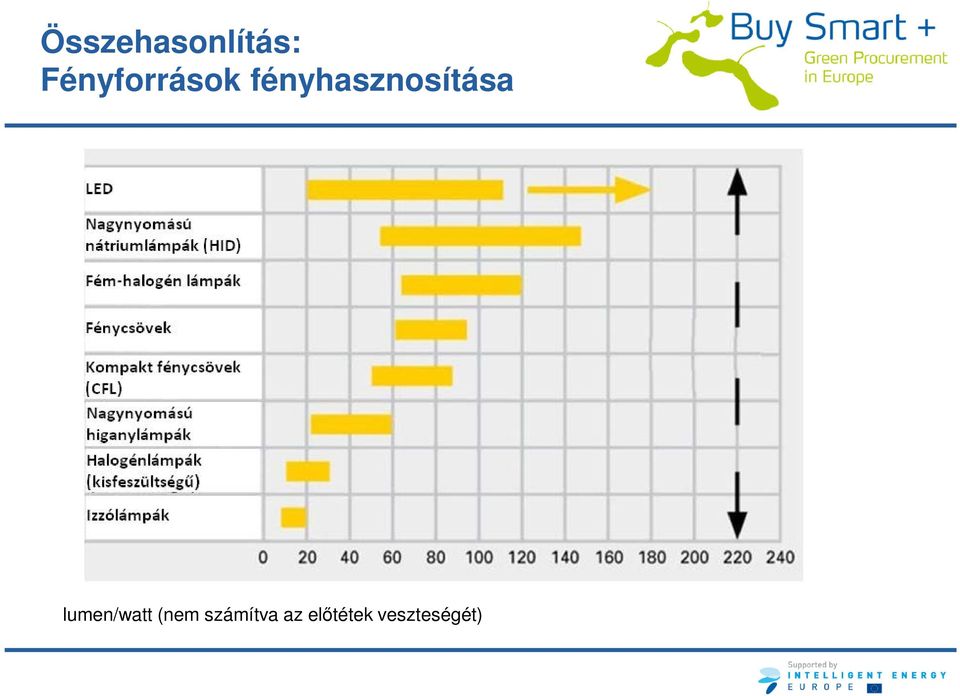

13 Összehasonlítás: Fényforrások fényhasznosítása theoretical border lumen/watt (nem számítva az előtétek veszteségét)

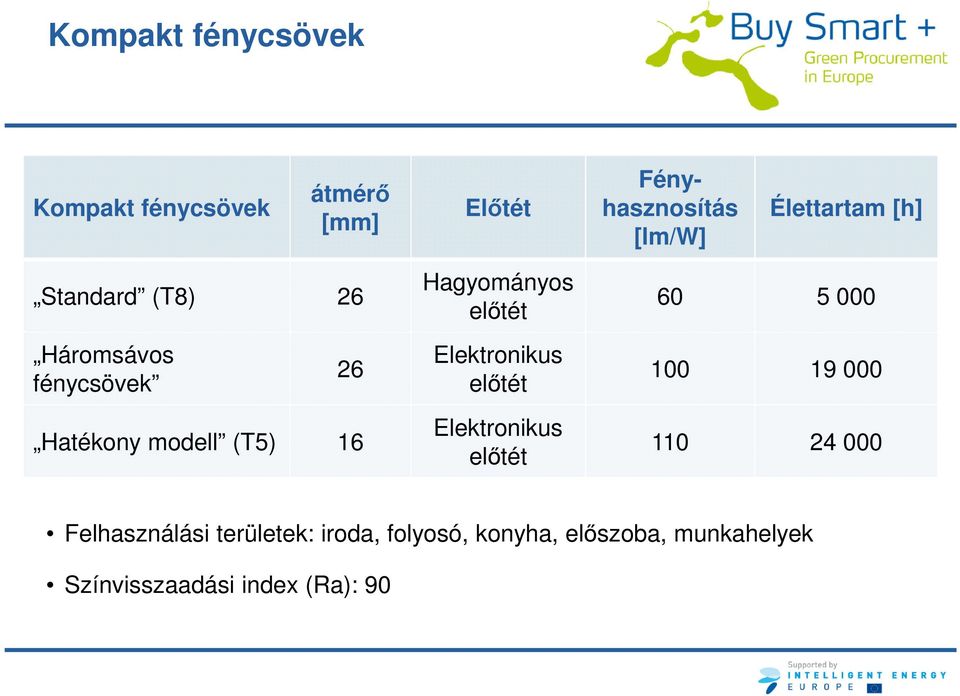

14 Kompakt fénycsövek Kompakt fénycsövek átmérő [mm] Előtét Fényhasznosítás [lm/w] Élettartam [h] Standard (T8) 26 Hagyományos előtét Háromsávos fénycsövek 26 Elektronikus előtét Hatékony modell (T5) 16 Elektronikus előtét Felhasználási területek: iroda, folyosó, konyha, előszoba, munkahelyek Színvisszaadási index (Ra): 90

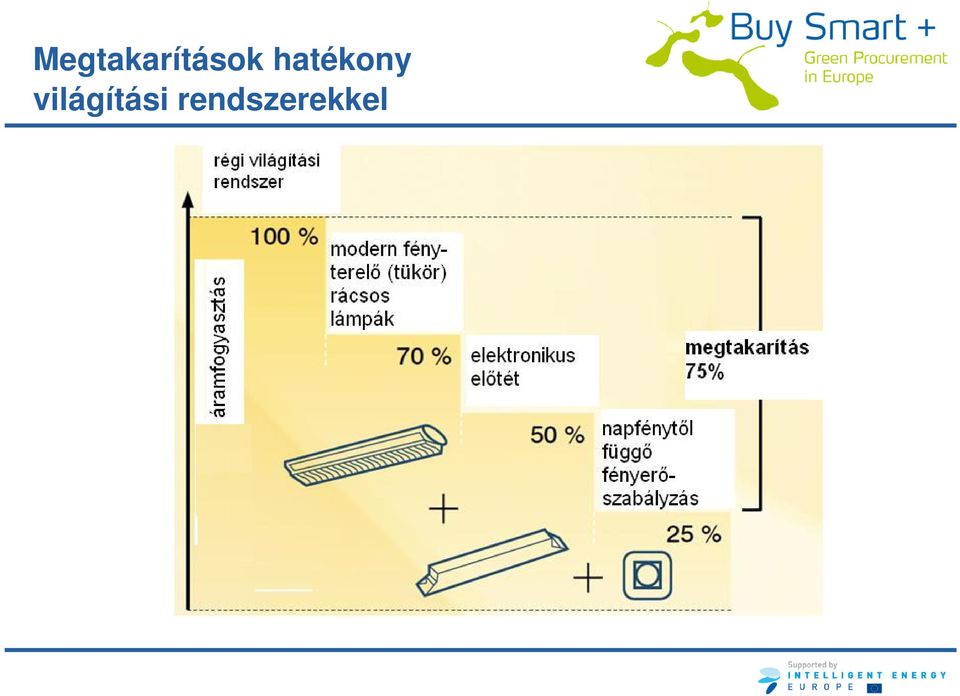

15 Megtakarítások hatékony világítási rendszerekkel

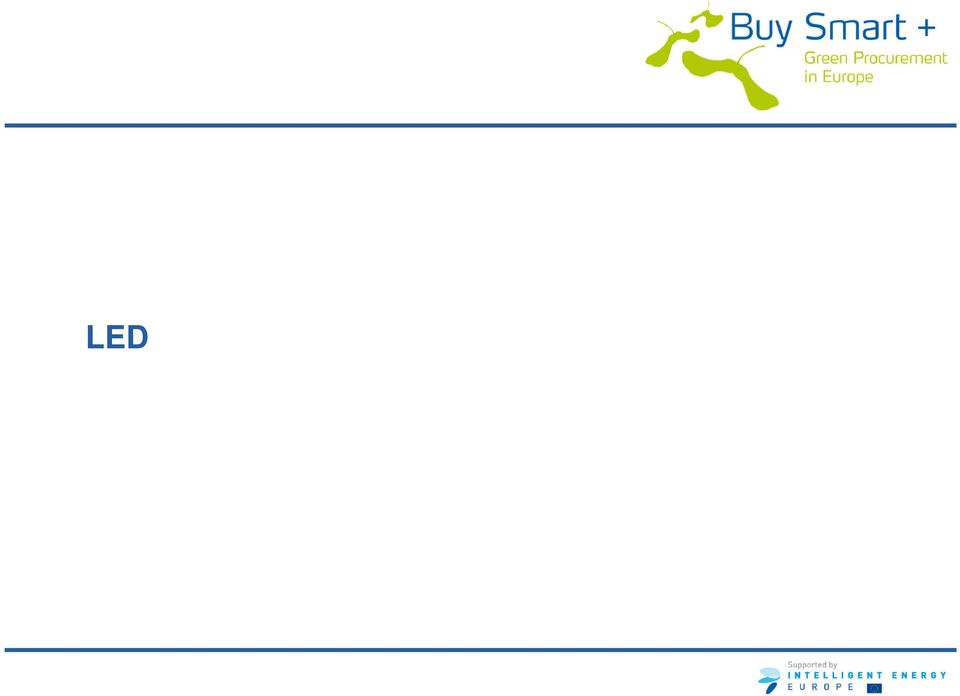

16 LED

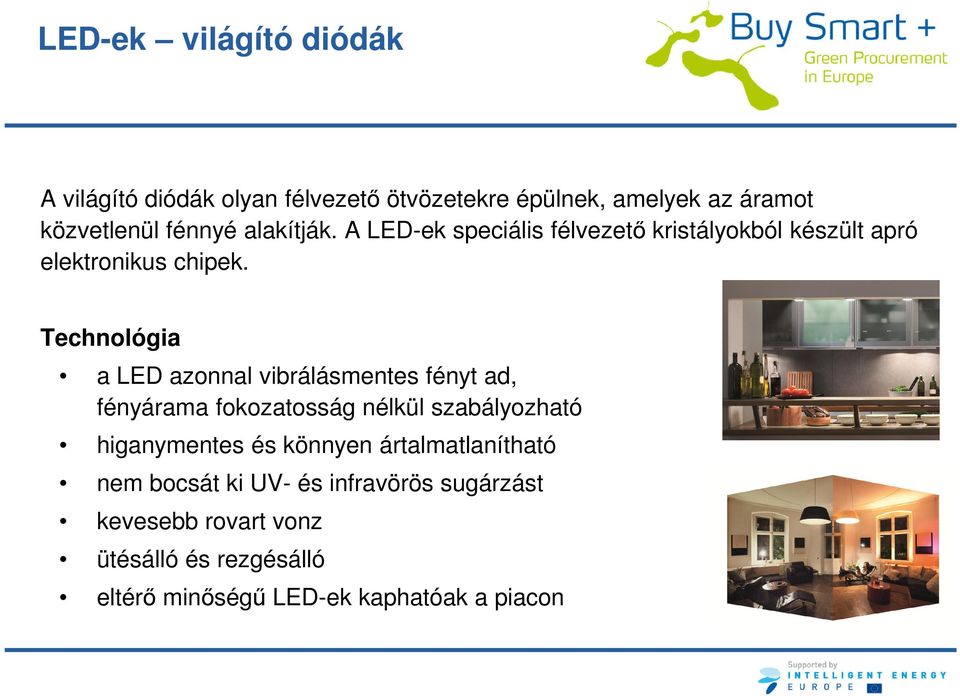

17 LED-ek világító diódák A világító diódák olyan félvezető ötvözetekre épülnek, amelyek az áramot közvetlenül fénnyé alakítják. A LED-ek speciális félvezető kristályokból készült apró elektronikus chipek. Technológia a LED azonnal vibrálásmentes fényt ad, fényárama fokozatosság nélkül szabályozható higanymentes és könnyen ártalmatlanítható nem bocsát ki UV- és infravörös sugárzást kevesebb rovart vonz ütésálló és rezgésálló eltérő minőségű LED-ek kaphatóak a piacon

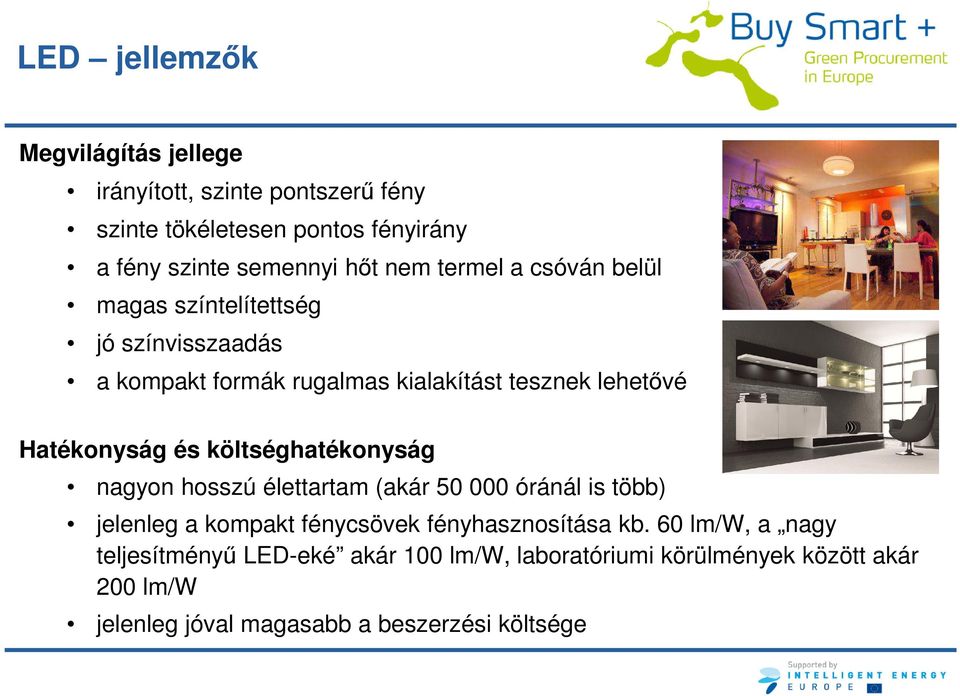

18 LED jellemzők Megvilágítás jellege irányított, szinte pontszerű fény szinte tökéletesen pontos fényirány a fény szinte semennyi hőt nem termel a csóván belül magas színtelítettség jó színvisszaadás a kompakt formák rugalmas kialakítást tesznek lehetővé Hatékonyság és költséghatékonyság nagyon hosszú élettartam (akár óránál is több) jelenleg a kompakt fénycsövek fényhasznosítása kb. 60 lm/w, a nagy teljesítményű LED-eké akár 100 lm/w, laboratóriumi körülmények között akár 200 lm/w jelenleg jóval magasabb a beszerzési költsége

19 Élettartam és hőmérséklet 100 Relatív fényáram [%] T = 55 C T = 80 C T = 100 C T = 125 C Betriebsdauer [Std.] a LED fényforrás fényárama magasabb hőmérsékleten gyorsabban csökken a hatékony hőszabályozás meghosszabbítja a LED-ek élettartamát ügyeljen a LED gyártója által meghatározott élettartamra

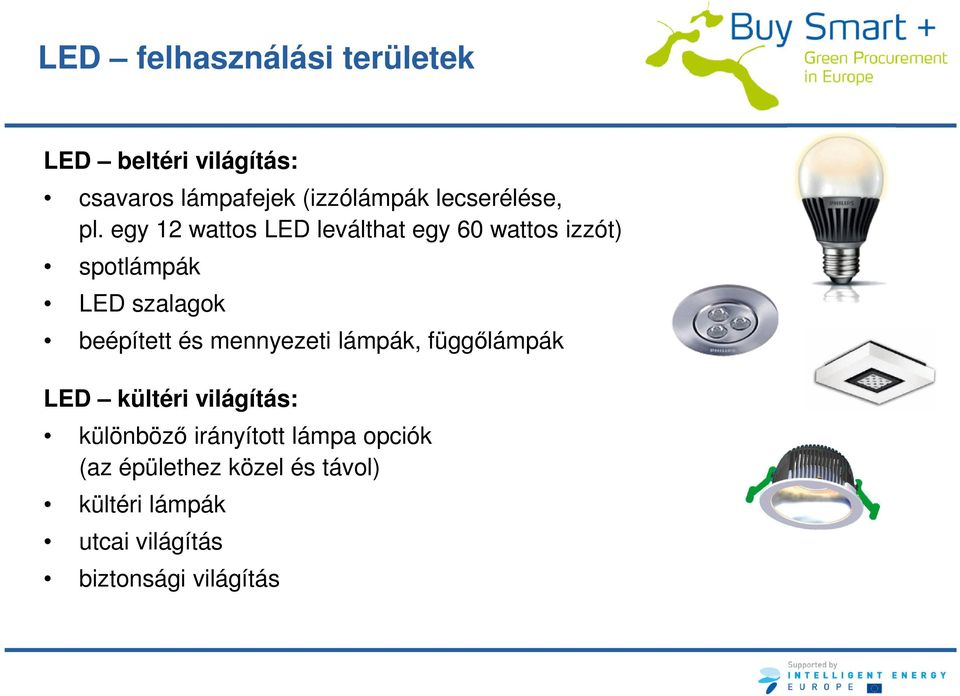

20 LED felhasználási területek LED beltéri világítás: csavaros lámpafejek (izzólámpák lecserélése, pl. egy 12 wattos LED leválthat egy 60 wattos izzót) spotlámpák LED szalagok beépített és mennyezeti lámpák, függőlámpák LED kültéri világítás: különböző irányított lámpa opciók (az épülethez közel és távol) kültéri lámpák utcai világítás biztonsági világítás

21 Példa: izzólámpák cseréje LED hagyományos izzó alakú / gyertya alakú wattos izzólámpát vált le teljesítmény: W fényhasznosítás: lm/w élettartam: h Ra: színhőmérséklet: , meleg fehér energiahatékonysági osztály: A Válassza a LED rendszereket!

22 Energiahatékony utcai világítás Az Európai Unióban jelenleg üzemelő fényforrás-típusok (millió db)

23 Fényforrások kültéri világítás Technológia Jellemző forma Arány * Fő alkalmazása jelenleg Tendencia Nagynyomású nátriumlámpák 38% Utcák, parkolók és alagutak megvilágítása, főleg spotlámpák Főbb utak és alagutak, felhasználása egyre nő, 2015-től várhatóan csökken Nagynyomású higanylámpák 35% Utcák, parkolók megvilágítása 2015-re elveszíti a CE jelölést Egyenes fénycsövek 9% Kompakt fénycsövek 9% Utcák, parkolók megvilágítása Utcák, parkolók, gyalogos területek megvilágítása A technológia nem alkalmas utcai világításra Gyenge a fényhasznosítása A megvilágítási minőség nem korszerű, a LED át fogja venni a helyét Nagynyomású fémhalogén lámpák 6% Spotlámpák, sportpályák, gyalogos útvonalak Növekvő mértékben használják utcai világításra LED 2% * Részesedés az osztrák utcai világításból. 100% = 0,84 millió világítási pont Spotlámpák, jelzések és fényhatások Növekvő mértékben használják utcai világításra Forrás: Philips, január

24 Korszerűsítési lehetőségek (1) 1) Csak a fényforrások cseréje ( plug-in ): A fényforrások cseréje új technológiát használó fényforrásokra, a meglévő lámpatestet használva a foglalat, előtét, tükör, bura változatlan marad előnyei: alacsony költségek, egyszerű kivitelezés hátrányai: alacsony energia-megtakarítás, csak 2015-ig megvalósítható Példa: Egy 125 wattos nagynyomású higanylámpa cseréje 110 wattos nagynyomású plug-in nátriumglámpára: - kb. 10%-os energia-megtakarítás - fehér helyett sárga fény - megváltoznak a fényeloszlási jellemzők; vakítás, váratlan káprázás veszélye stb. - a lámpa minősítésének/engedélyének elvesztése (kárfelelősség) CE jelőlés

25 Korszerűsítési lehetőségek (2) 2) Korszerűsítés a fényforrás és a lámpatest elektronikus készülékének cseréje a foglalat és a tükör, bura változatlan marad előny: jóval magasabb energiahatékonyság, mint az előző megoldásnál (plug-in) Példa: 125 wattos nagynyomású higanyglámpa cseréje 70 wattos nagynyomású nátriumlámpára, és a lámpatest elektronikus berendezéseinek (előtétjének) átállítása - kb. 40%-os energia-megtakarítás - fehér helyett sárga fény - megváltoznak a fényeloszlási jellemzők; vakítás, váratlan káprázás veszélye stb. - a lámpa minősítésének/engedélyének elvesztése (kárfelelősség) CE jelőlés

26 Korszerűsítési lehetőségek (3) 3) Lámpatestek cseréje energiahatékonyság szempontjából a legjobb megoldás a teljes lámpatest cseréje (beleértve az előtétet, a tükröt, burát és a fényforrást) hátrány: magasabb beruházási költségek előnyök: a legjobb fényhasznosítás és energiahatékonyság, szakszerű tervezés során a környezet, gazdaságosság, biztonság és esztétika minden szempontja figyelembe vehető Példa: 125 wattos nagynyomású higanylámpa cseréje 35 wattos fémhalogén lámpára - 70%-os energia-megtakarítás - fehér fény - optimális fényeloszlás - a legdrágább, de a többit jóval felülmúló megoldás

27 Energiahatékony utcai világítás fényforrás típusa fény színe előnyök / hátrányok Nagynyomású higanylámpák sárga fény + gazdaságos + kevesebb rovart vonz - rossz színvisszaadás kerámia fémhalogén lámpák fehér fény + jó színvisszaadás + meleg fehér (pl K), kevesebb rovar - drága lehet - jelenleg rövidebb élettartama lehet fénycsövek és kompakt fénycsövek fehér fény + olcsó + hosszú élettartam - függ a hőmérséklettől - korlátozott a fény irányításának lehetősége

28 LED utcai világításra fényforrás típusa LED fény színe fehér fény, más fény is lehet előnyök / hátrányok + hatékony technológia a jövőre nézve + nincs UV/infravörös tartomány + hosszú élettartam + vannak megvalósított projektek + nagy potenciálra lehet számítani - jelenleg drága - nincs hosszú távú tapasztalatunk

29 Általános javaslatok fényforrások beszerzéséhez ellenőrizze az energiaosztályt jó minőségű, hosszú élettartamú (>10,000 h) fényforrásokat válasszon cserélje le az izzólámpákat kompakt fénycsövekre vagy LED-ekre a halogénlámpákat cserélje hatékonyabb (infravörös bevonatú) halogénlámpákra vagy kompakt fénycsövekre (csavaros foglalat) a T8 fénycsöveket (26 mm Ø) cserélje T5 fénycsövekre (16 mm Ø) (ehhez azonban a lámpatesteket is le kell cserélni) a higanylámpákat cserélje nátrium- vagy fémhalogén lámpákra fontolja meg LED fényforrások alkalmazását hagyományos helyett elektronikus előtétet használjon Európai Bizottság

30 Energiatakarékossági tippek a mindennapos irodai élethez kapcsolja le a lámpákat, amikor nincs rájuk szükség mozgásérzékelő / automata lépcsőházi világítás / időkapcsoló kisfeszültségű halogénlámpákhoz használjon átkapcsolható vezérlőpanelt tisztítsa rendszeresen a fényforrásokat a világos színű padló, falak és bútorok a fény akár 80%-át is visszaverik, a sötét színek akár a fény 80%-át is elnyelik A program támogatója:

31 További információ Európai ökocímke Kék Angyal BuySmart+

32 Kapcsolat Nagy János Világítástechnikai Társaság Internet: 1 BEA Németország 2 BSU Németország 3 CA Németország 4 CEA Ciprus 5 CONSIP Olaszország 6 Ekodoma Lettország 7 ENEA Olaszország 8 Energiaklub Magyarország 9 ESS Svédország 10 ESV Ausztria 11 Icemenerg Románia 12 KREA Litvánia 13 RAEE Franciaország 14 REACM Görögország 15 REGEA Horvátország 16 SEC Bulgária 17 SEVEn Cseh Köztársaság 18 ZRMK Szlovénia
