1 Világítástechnika avagy van élet a 100-as izzón túl Baktai Gábor

2 Fő felhasználói területek A Világítás Jövője Üzlet Kórház Ipari Iroda Utca Lakás Közlekedés

3 Néhány alapfogalom Káprázás Fényáram (lm) Közvetlen Fényerősség (cd) Fényeloszlási görbe (cd/klm) Közvetett Megvilágítás (lx) Fénysűrűség (cd/m2)

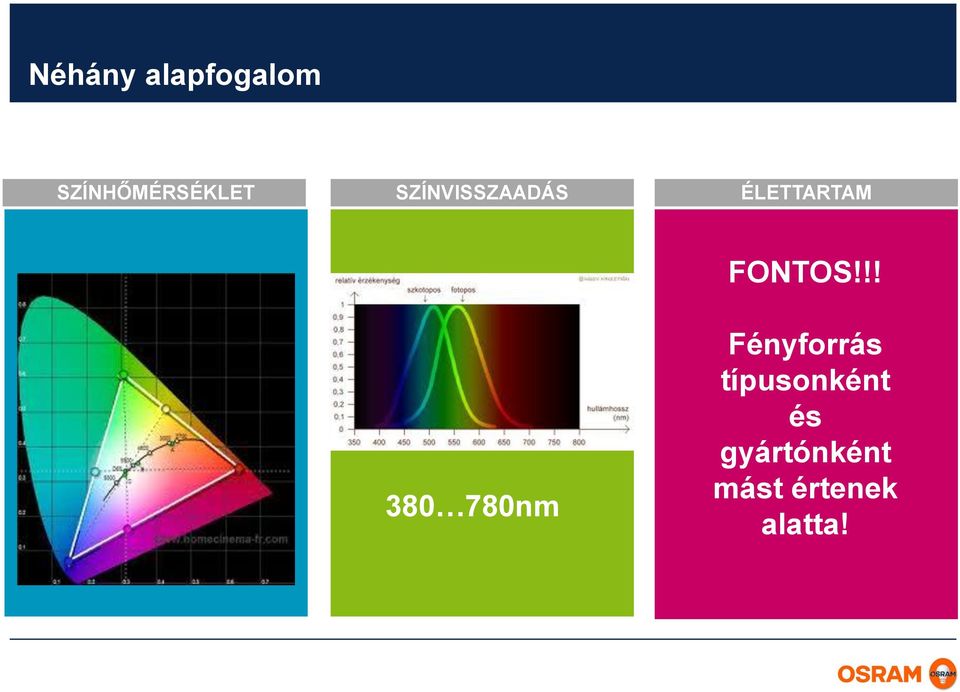

4 Néhány alapfogalom SZÍNHŐMÉRSÉKLET SZÍNVISSZAADÁS ÉLETTARTAM nm FONTOS!!! Fényforrás típusonként és gyártónként mást értenek alatta!

5 Fényforrás típusok NORMÁL IZZÓ LÁMPA Hőmérsékleti sugárzó Színvisszaadás:i index: 100 Egyszerűen szabályozható Egyszerű üzemeltetés Hőmérsékleti sugárzó hatásfoka 2 4% Élet tartamélettartam átlag 1000 óra

6 Fényforrás típusok NORMÁL IZZÓ LÁMPA

7 Fényforrás típusok Az innovatív termékek sikerességének kulcsa a német technológia HALOGEN Hagyományos / Csillogó fény Akár 5000h élettartam Szabályozható Környezet barát KOMPAKT FÉNYCSŐ Energiatakarékos Komfortos fény (2500K) Akár h élettartam LED A jövő fénye Energiatakarékos Akár 35000h élettartam Fejlesztés Piacvezető megoldások 1997: HALOPIN G HAL IRC Technology 2007-future: HAL ECO család Fejlesztés: 1985: Az első áttörés 2009: Warm Comfort Light / Quick light 2010: 2010/11: 2011: Nano-Twist, Mini Bullet Magas fényhasznosítás LEDITRON szabályzási technológia Fejlesztés: 2010: LED kiváltja a 60W normál izzót 50W halogén spot Jövő: Akár a W kiváltása

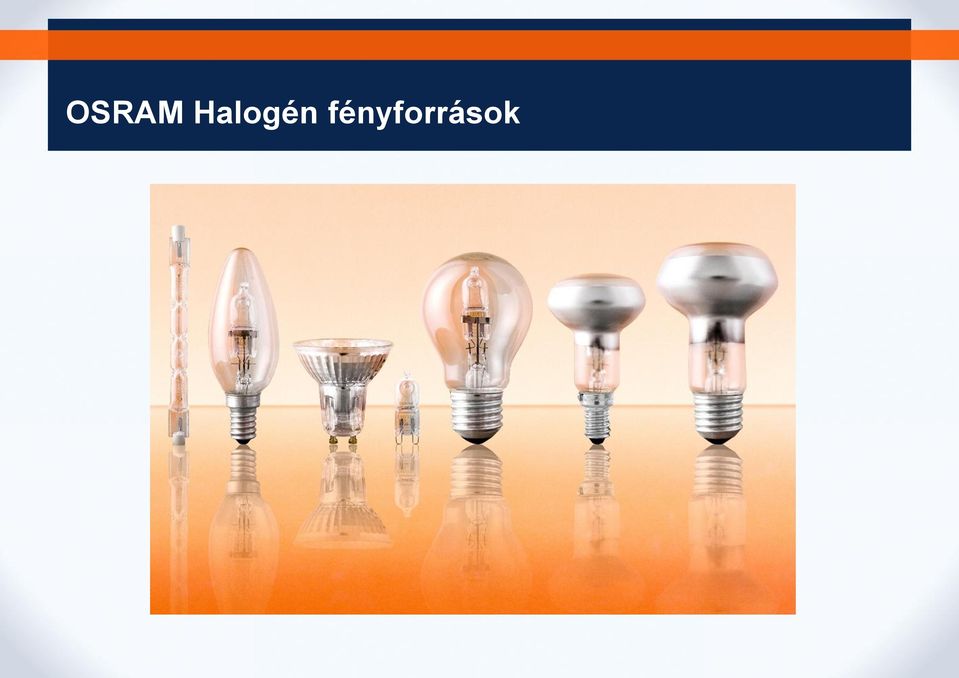

8 OSRAM Halogén fényforrások

9 OSRAM Halogén lámpák Hálózati feszültségű lámpák Törpe feszültségű lámpák HALOPIN HALOLUX HALOPAR HALOLINE HALOSTAR DECOSTAR HALOSPOT

10 HALOTRONIC Mouse Telepítés álmennyezetbe Kivágási Álmennyezet mélysége méret HTM 70/105 HTM 150 Ø 55 mm 60 mm mm Ø 68 mm 48 mm mm

11 HALOGEN ECO FÉNYFORRÁSOK Előnyök a Vevőnek A megszokott fényt biztosítja 30% energia megtakarítás: akár 4000 Ft és 45kg kevesebb Co2 /év lámpánként A normál izzóval azonos méret miatt könnyen beilleszthető a meglévő rendszerbe Bármilyen szabályzóval működik Nincs felfutási idő Egyenletes ragyogó fény az élettartam végéig 2000 h élettartam Nincs higany benne, nem elektronikus, nem feketedik a búra Változatos formavilág

12 OSRAM Elektronikus kompakt fénycsövek

13 Új - Energiatakarékos kompakt fényforrások Akár 80% energia-megtakarítás és 80% kevesebb CO2 kibocsátás Választék /előnyök ÚJ 2500K színhőmérséklet: a speciális fényporbevonat biztosítja a normál izzóhoz hasonló színérzetet Gyors, szinte azonnali fényáram felfutás (30mp) a QUICK LIGHT technológiának köszönhetően Az INTELIGENT és SUPERSTAR típusoknál gyakorlatilag korlátlan kapcsolhatóság Élettartam: DVALUE 6000h, DSTAR h, SUPERSTAR h, INTELLIGENT h Szabályozható típusok az INTELIGENT családban 1év; 3év; 5év és 10év csere GARANCIA

14 Színhőmérséklet Az új sorozat 3színben (for Intelligent, Superstar, DStar) Gyors gyújtás LIGHT COLOUR 825 Az első kompakt, melynek színe a legjobban hasonlít a normál izzóhoz! RELAX 840 Ragyogó fehér fény / ACTIVE 865 Nappali fehér fény

15 OSRAM DULUX EL FACILITY on A mikrochippel egybeépített elektronika biztosítja, hogy a kapcsolások gyakorisága nem befolyásolja az élettartamát. 100% light off on 50% light off on Egyenáramról is működtethető, tartalékvilágításra is alkalmazható OSRAM DULUX EL FACILITY alkalmazható mozgásérzékelős lámpatestekben üzemórás 5 év garanciával 100% light E14 foglalattal 10W, E27 foglalattal 10W, 14W és 18W

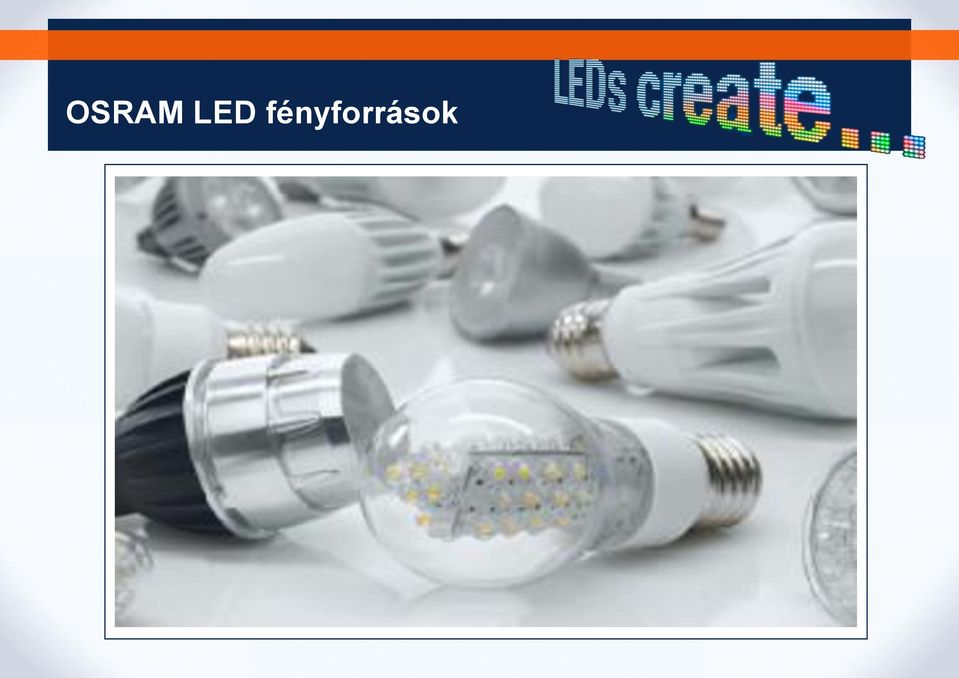

16 OSRAM LED fényforrások

17 LED lámpák szemben a többiekkel Milyen előnyöket ajánl a LED lámpa a többiekkel szemben LED Lamps CFL lamps Halogen lamps Nagyon hosszú élettartam, akár h, jelentős fényáram csökkenés az élettartama végén, de nem megy teljesen tönkre. Akár h, teljesen tönkremegy az élettartama végén Akár 2.000h, teljesen tönkremegy az élettartama végén Rázásálló köszönhetően a LED tecnológiának Nagyon jól tervezhető a formája, mérete Magas fényhasznosítás (egyre nagyobb) Energia megtakarítás 80%, néha nagyobb (összehasonlítva a normál lámpákkal) A legtöbb típus nem bírja a rázós körülményeket A technológia miatt korlátozott a formája, mérete 80% energia megtakarítás, de többet nem tud Egyáltalán nem bírja A technológia miatt korlátozott a formája, mérete 30% energia megtakarítás (HAL ES), de többet nem tud Nem tartalmaz higanyt és elektronikus Elektronikus, de tartalmaz higanyt Nem tartalmaz higanyt, de nem is elektronikus Nincs UV és IR kibocsátása Különböző mértékben van UV és IR kibocsátása Nincs közvetlen hőleadás a tükörnél Közepes hőleadás Komoly hőleadás Azonnali fény Van melegedési ideje Azonnali fény Különböző mértékben van UV és IR kibocsátása Jól működik hidegben Lassú a felfutása hidegben Nem befolyásolja a hideg

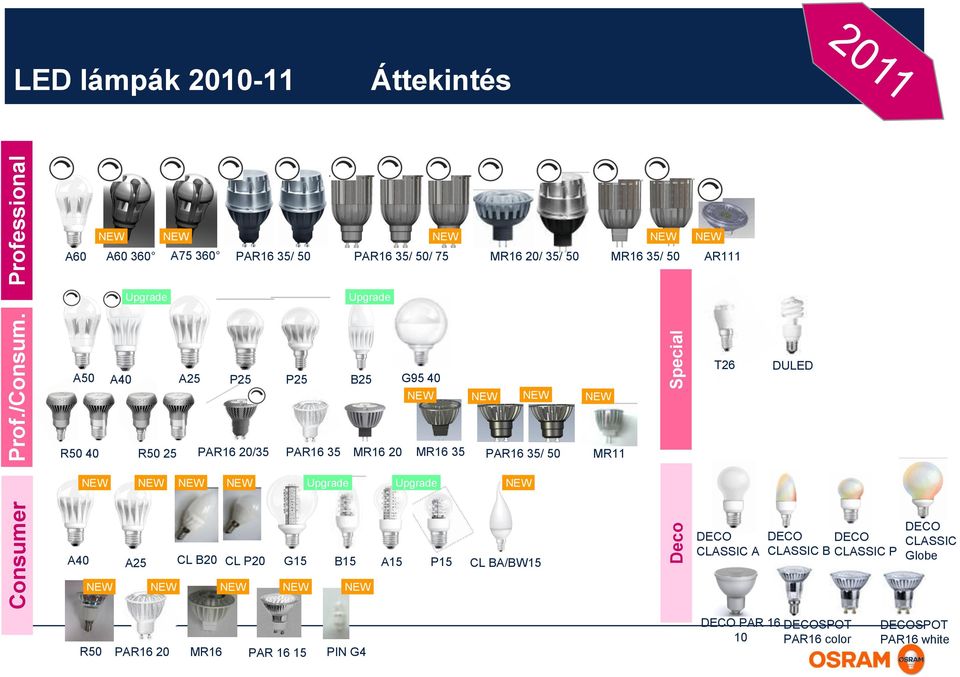

18 Consumer Prof./Consum. Deco Special Professional LED lámpák Áttekintés A60 A A PAR16 35/ 50 PAR16 35/ 50/ 75 MR16 20/ 35/ 50 MR16 35/ 50 AR111 Upgrade Upgrade A50 A40 A25 P25 P25 B25 G95 40 T26 DULED R50 40 R50 25 PAR16 20/35 PAR16 35 MR16 20 MR16 35 PAR16 35/ 50 MR11 Upgrade Upgrade A40 A25 CL B20 CL P20 G15 B15 A15 P15 CL BA/BW15 DECO CLASSIC A DECO DECO CLASSIC B CLASSIC P DECO CLASSIC Globe R50 PAR16 20 MR16 PAR PIN G4 DECO PAR DECOSPOT PAR16 color DECOSPOT PAR16 white

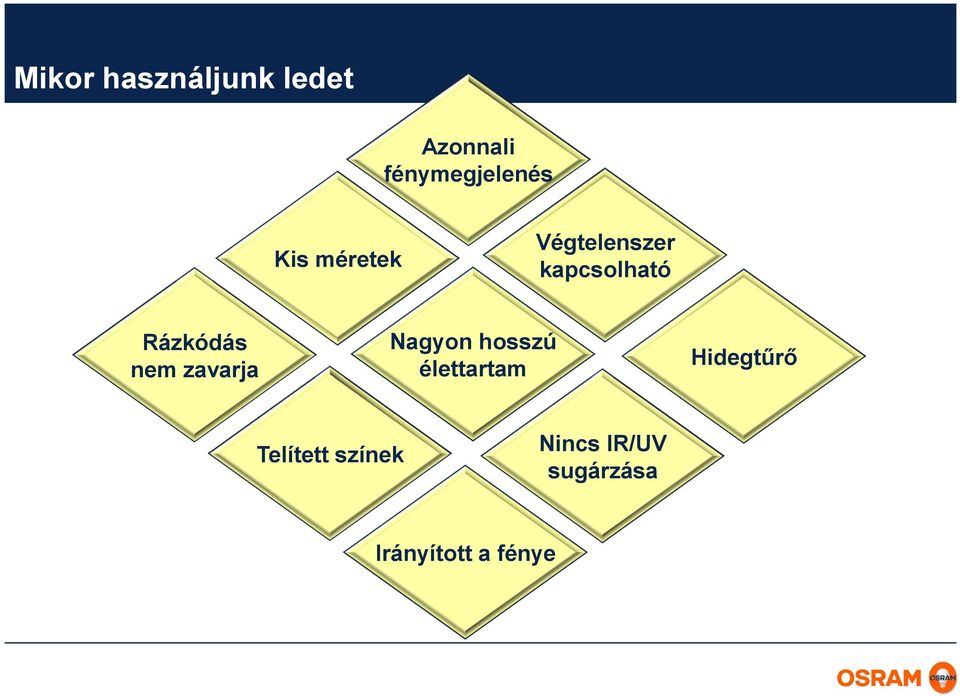

19 Mikor használjunk ledet Azonnali fénymegjelenés Kis méretek Végtelenszer kapcsolható Rázkódás nem zavarja Nagyon hosszú élettartam Hidegtűrő Telített színek Nincs IR/UV sugárzása Irányított a fénye

20 Egy kis számítás Halopar Halopar ECO Decostar Standard Decostar Titan Decostar ECO (IRC) Parathom PAR 16 Parathom PAR V 50W 230V 40W 12V/50W 12V/35W 12V 20W 4,5W -os led WW 4,5W -os led DL Sugárzási szög Fényerősség (cd) Élettartam Teljesítmény felvétel ,5 4,5 fogyasztás az élettartam végéig ,5 157,5 cserék száma 17,5 17,5 17,5 8, Fényforrás ára 825 Ft Ft 513 Ft Ft Ft Ft Ft Rendszerköltség bekerülés, ahol szükséges, ott elektronikus transzformátorral + áramdíj (munkadíj nélkül) óra időtartamra Ft Ft Ft Ft Ft Ft Ft Viszonyítás: egy közvilágítási év 4000 óra

21 Egy kis számítás Fogyasztó típusa Havi fogyasztás Havi díj Hűtőszekrény 40kWh Ft Fagyasztó 50kWh Ft vasaló porszívó 50kWh Ft Mosógép 30kWh Ft TV 80kWh Ft Egyéb 100kWh Ft Világítás 81kWh Ft Egy 2 fős fiktív család havi fogyasztását feltételezve 43Ft/kWh egységáron számolva Összesen 431kWh Ft

22 Ledes megoldások

23 Összefoglalás -Hova érdemes ledes lámpatestet beépíteni? -Hol érdemes cserélni a fényforrást ledesre? -Hova érdemes kompakt fénycsöves lámpatestet beépíteni? -Hol alkalmazzunk halogén fényforrást?

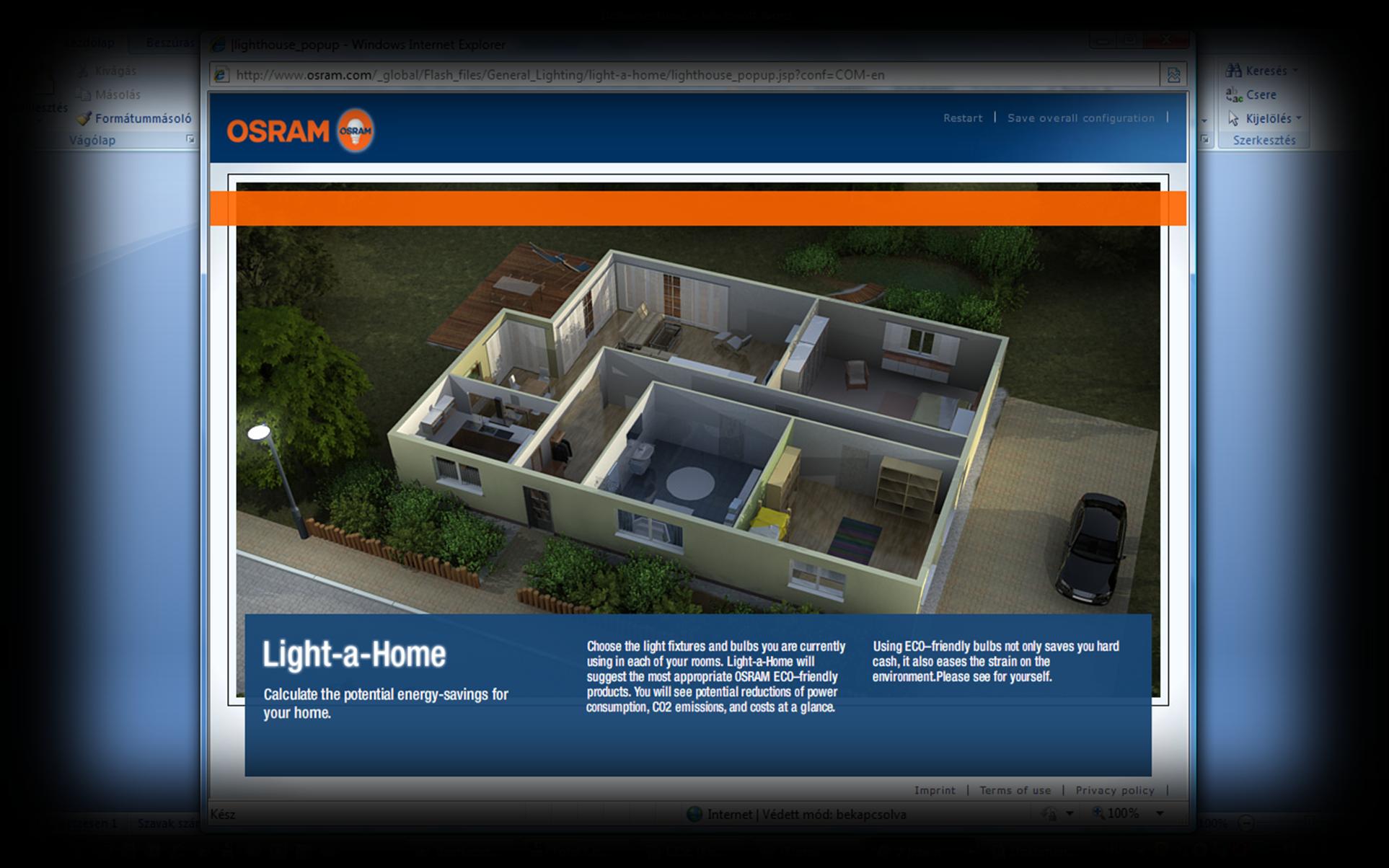

24 Egy kis tájékozódás

25 Köszönöm a figyelmet!
