1 Az Ipari világítás jelenlegi helyzete és jövőbeli lehetőségei 1.Bevezetés Az ipari világítást a feladat speciális megoldásokat használ ezért jellemzően, eltér az egyéb világításoktól ott, ahol a tervezők szabadabban használhatják fantáziájukat a lámpatestekkel és világítási megoldásaikkal. Azonban ez nem azt jelenti, hogy az ipari világítás egyszerűbben lehetne tervezni, mivel a világítástechnikai feladatok igen nagy részét teszik ki az ipari világítás. Az ipar sokszínűsége miatt a szabványban igen nagy megvilágítási érték különbségek vannak 50lux-2000lux. A megoldásokat itt is sokszor a megrendelő egyéni igényei szerint kell módosítani. Esszénkben szeretném összefoglalni az ipari világítástervezésnek lépcsőit és feladatok közben használható megoldások lehetőségeit. 2. Lámpatest kiválasztás A feladat ismertetése után a tervezés legfontosabb lépcsőjét képezi a megfelelő lámpatest típusok kiválasztása. Az ipari lámpatesteket alapvetően a célszerűség jellemez, ezért azok megválasztását nem a design határozza meg hanem az, hogy abban a környezetben, ahol használni fogják egyszerű legyen a felszerelése ás a fényforráscsere és lehető leghosszabb élettartalommal rendelkezzen a lámpatest. Az ipari világítástecnikában ezért alapvetően a három fajta lámpatest típus terjedt el. A nagy belmagassággal (10-40m) rendelkező terekben jellemzően ipari mélysugárzó csarnokvilágítókat alkalmaznak. A lámpatestekben alkalmazható fényforrások a fémhalogén és nátrium. A fémhalogén égőknél igen elterjedt alkalmazás az emelt fényáramú égők. Az ipari mélysugárzók jellemzően körszimmetrikus kialakításuk és nagyon fontos a megfelelő optikai kialakítás mivel ezek a lámpatestekben alapvetően igen nagy fénysűrűségű fényforrásokkal üzemelnek. A lámpatestekben kiegészítő fényforrások is kell alkalmazni (áramszünet és a visszagyújtási idő miatt.).

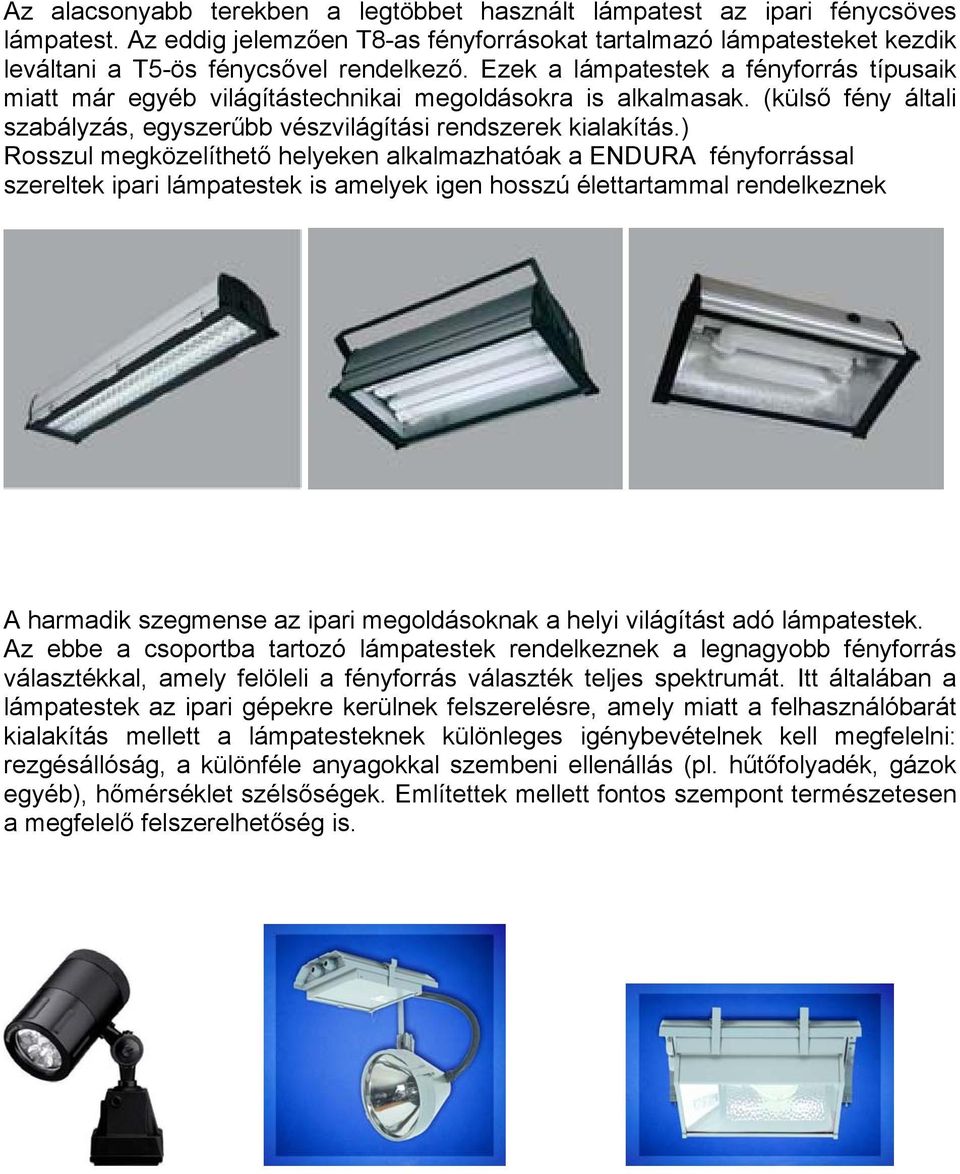

2 Az alacsonyabb terekben a legtöbbet használt lámpatest az ipari fénycsöves lámpatest. Az eddig jelemzően T8-as fényforrásokat tartalmazó lámpatesteket kezdik leváltani a T5-ös fénycsővel rendelkező. Ezek a lámpatestek a fényforrás típusaik miatt már egyéb világítástechnikai megoldásokra is alkalmasak. (külső fény általi szabályzás, egyszerűbb vészvilágítási rendszerek kialakítás.) Rosszul megközelíthető helyeken alkalmazhatóak a ENDURA fényforrással szereltek ipari lámpatestek is amelyek igen hosszú élettartammal rendelkeznek A harmadik szegmense az ipari megoldásoknak a helyi világítást adó lámpatestek. Az ebbe a csoportba tartozó lámpatestek rendelkeznek a legnagyobb fényforrás választékkal, amely felöleli a fényforrás választék teljes spektrumát. Itt általában a lámpatestek az ipari gépekre kerülnek felszerelésre, amely miatt a felhasználóbarát kialakítás mellett a lámpatesteknek különleges igénybevételnek kell megfelelni: rezgésállóság, a különféle anyagokkal szembeni ellenállás (pl. hűtőfolyadék, gázok egyéb), hőmérséklet szélsőségek. Említettek mellett fontos szempont természetesen a megfelelő felszerelhetőség is.

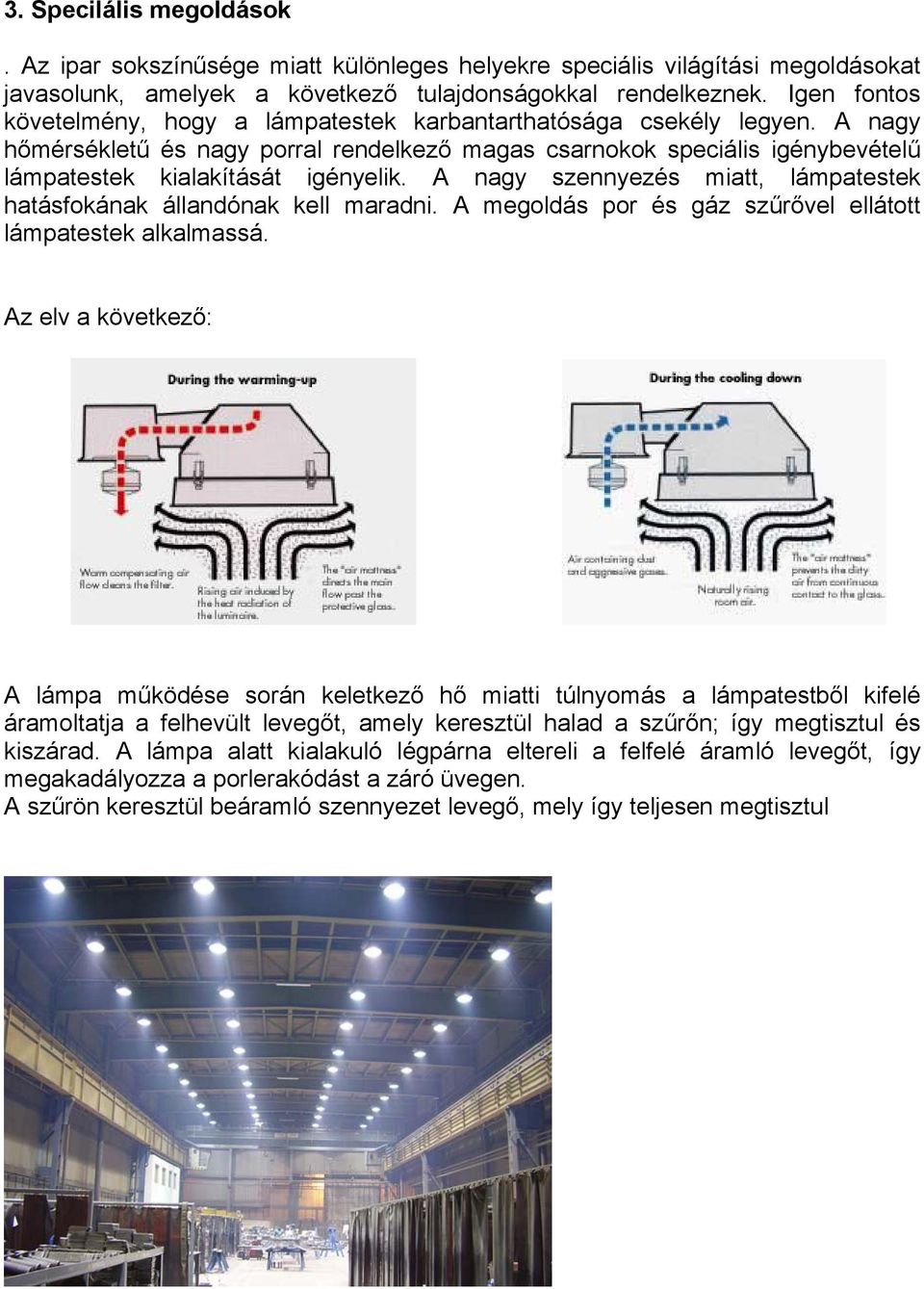

3 3. Specilális megoldások. Az ipar sokszínűsége miatt különleges helyekre speciális világítási megoldásokat javasolunk, amelyek a következő tulajdonságokkal rendelkeznek. Igen fontos követelmény, hogy a lámpatestek karbantarthatósága csekély legyen. A nagy hőmérsékletű és nagy porral rendelkező magas csarnokok speciális igénybevételű lámpatestek kialakítását igényelik. A nagy szennyezés miatt, lámpatestek hatásfokának állandónak kell maradni. A megoldás por és gáz szűrővel ellátott lámpatestek alkalmassá. Az elv a következő: A lámpa működése során keletkező hő miatti túlnyomás a lámpatestből kifelé áramoltatja a felhevült levegőt, amely keresztül halad a szűrőn; így megtisztul és kiszárad. A lámpa alatt kialakuló légpárna eltereli a felfelé áramló levegőt, így megakadályozza a porlerakódást a záró üvegen. A szűrön keresztül beáramló szennyezet levegő, mely így teljesen megtisztul

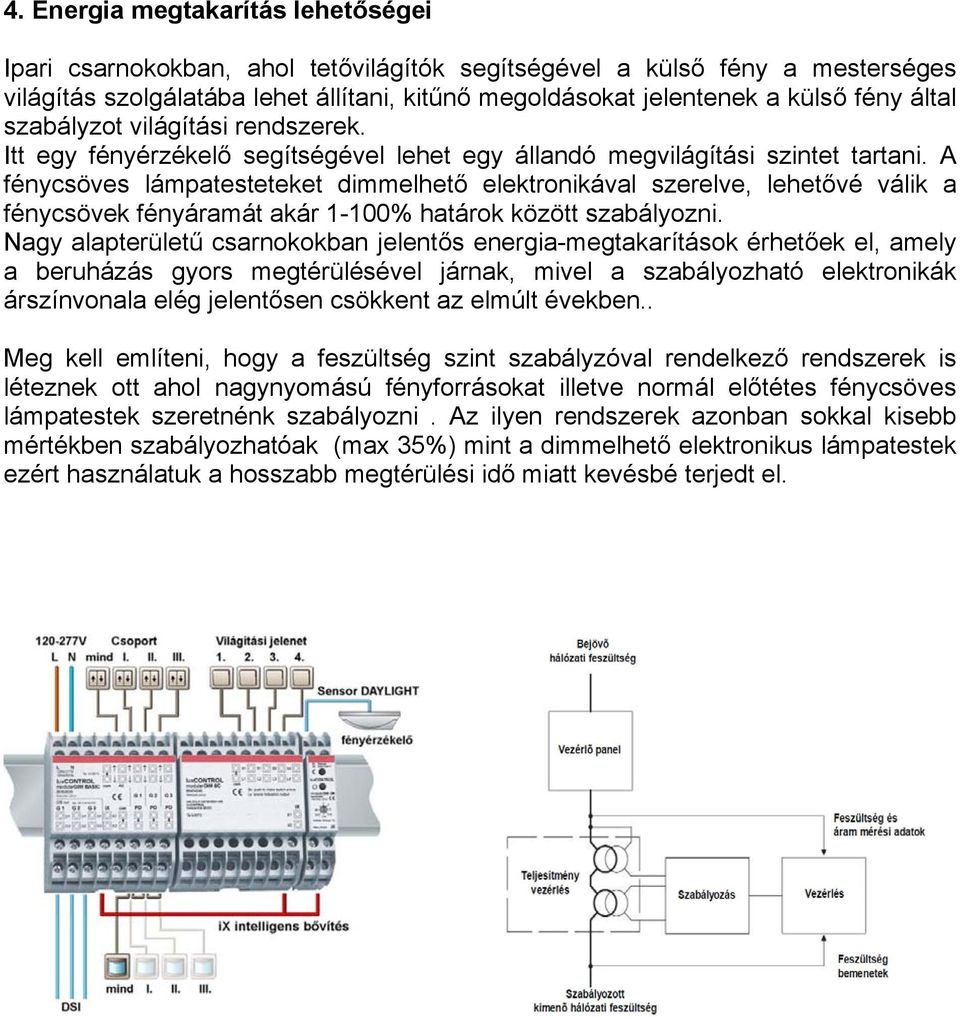

4 4. Energia megtakarítás lehetőségei Ipari csarnokokban, ahol tetővilágítók segítségével a külső fény a mesterséges világítás szolgálatába lehet állítani, kitűnő megoldásokat jelentenek a külső fény által szabályzot világítási rendszerek. Itt egy fényérzékelő segítségével lehet egy állandó megvilágítási szintet tartani. A fénycsöves lámpatesteteket dimmelhető elektronikával szerelve, lehetővé válik a fénycsövek fényáramát akár 1-100% határok között szabályozni. Nagy alapterületű csarnokokban jelentős energia-megtakarítások érhetőek el, amely a beruházás gyors megtérülésével járnak, mivel a szabályozható elektronikák árszínvonala elég jelentősen csökkent az elmúlt években.. Meg kell említeni, hogy a feszültség szint szabályzóval rendelkező rendszerek is léteznek ott ahol nagynyomású fényforrásokat illetve normál előtétes fénycsöves lámpatestek szeretnénk szabályozni. Az ilyen rendszerek azonban sokkal kisebb mértékben szabályozhatóak (max 35%) mint a dimmelhető elektronikus lámpatestek ezért használatuk a hosszabb megtérülési idő miatt kevésbé terjedt el.

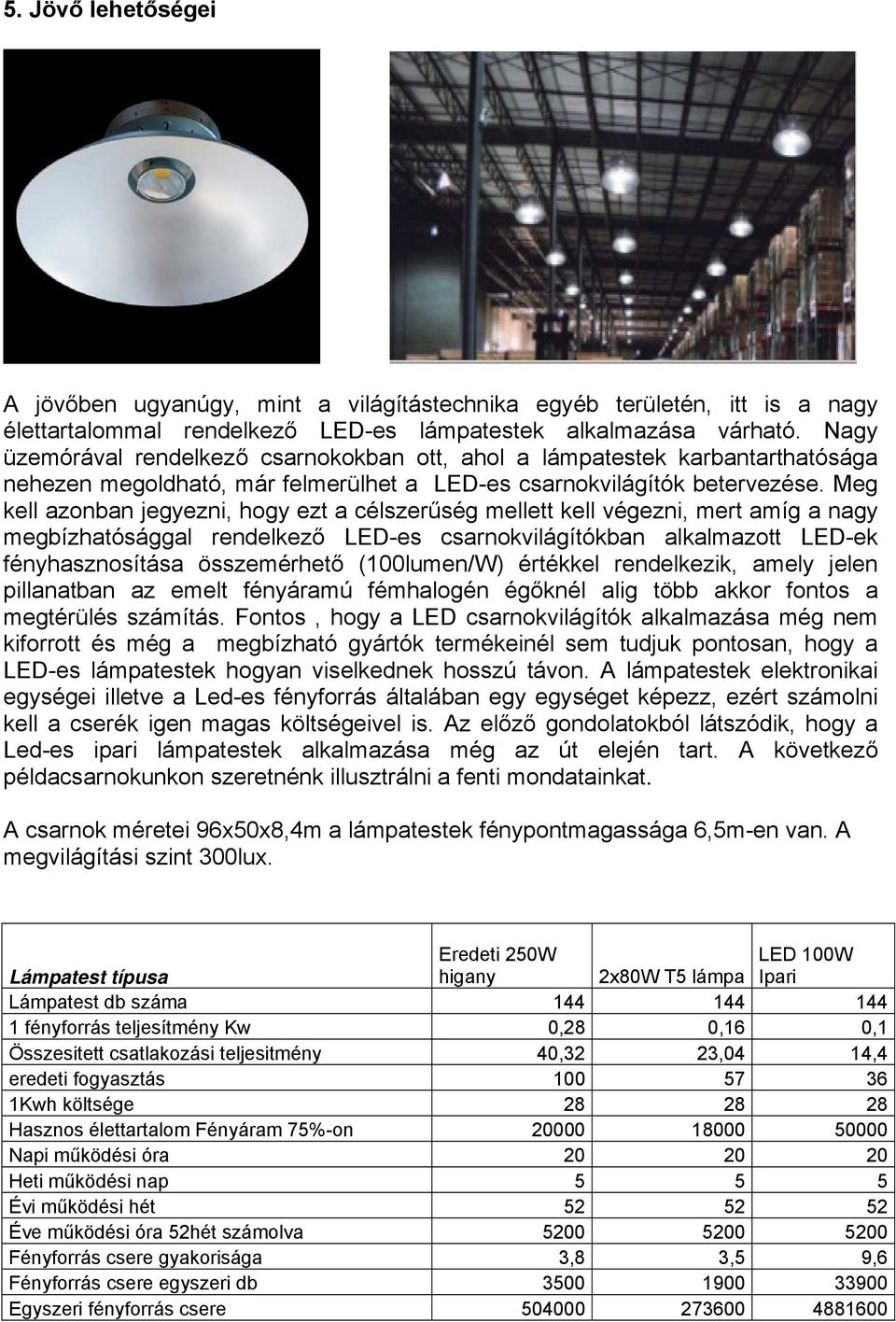

5 5. Jövő lehetőségei A jövőben ugyanúgy, mint a világítástechnika egyéb területén, itt is a nagy élettartalommal rendelkező LED-es lámpatestek alkalmazása várható. Nagy üzemórával rendelkező csarnokokban ott, ahol a lámpatestek karbantarthatósága nehezen megoldható, már felmerülhet a LED-es csarnokvilágítók betervezése. Meg kell azonban jegyezni, hogy ezt a célszerűség mellett kell végezni, mert amíg a nagy megbízhatósággal rendelkező LED-es csarnokvilágítókban alkalmazott LED-ek fényhasznosítása összemérhető (100lumen/W) értékkel rendelkezik, amely jelen pillanatban az emelt fényáramú fémhalogén égőknél alig több akkor fontos a megtérülés számítás. Fontos, hogy a LED csarnokvilágítók alkalmazása még nem kiforrott és még a megbízható gyártók termékeinél sem tudjuk pontosan, hogy a LED-es lámpatestek hogyan viselkednek hosszú távon. A lámpatestek elektronikai egységei illetve a Led-es fényforrás általában egy egységet képezz, ezért számolni kell a cserék igen magas költségeivel is. Az előző gondolatokból látszódik, hogy a Led-es ipari lámpatestek alkalmazása még az út elején tart. A következő példacsarnokunkon szeretnénk illusztrálni a fenti mondatainkat. A csarnok méretei 96x50x8,4m a lámpatestek fénypontmagassága 6,5m-en van. A megvilágítási szint 300lux. Lámpatest típusa Eredeti 250W higany LED 100W 2x80W T5 lámpa Ipari Lámpatest db száma fényforrás teljesítmény Kw 0,28 0,16 0,1 Összesitett csatlakozási teljesitmény 40,32 23,04 14,4 eredeti fogyasztás Kwh költsége Hasznos élettartalom Fényáram 75%-on Napi működési óra Heti működési nap Évi működési hét Éve működési óra 52hét számolva Fényforrás csere gyakorisága 3,8 3,5 9,6 Fényforrás csere egyszeri db Egyszeri fényforrás csere

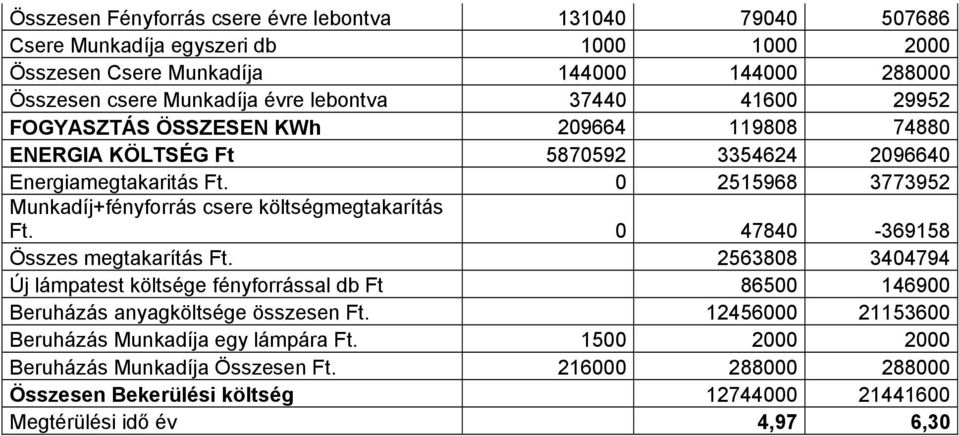

6 Összesen Fényforrás csere évre lebontva Csere Munkadíja egyszeri db Összesen Csere Munkadíja Összesen csere Munkadíja évre lebontva FOGYASZTÁS ÖSSZESEN KWh ENERGIA KÖLTSÉG Ft Energiamegtakaritás Ft Munkadíj+fényforrás csere költségmegtakarítás Ft Összes megtakarítás Ft Új lámpatest költsége fényforrással db Ft Beruházás anyagköltsége összesen Ft Beruházás Munkadíja egy lámpára Ft Beruházás Munkadíja Összesen Ft Összesen Bekerülési költség Megtérülési idő év 4,97 6,30
