2 MESTERSÉGES VILÁGÍTÁS 2. Természetes világítás A természetes fényforás a helyiségen kívül található, méretei nagységrendekkel nagyobbak mint a helyiség. Mesteséges világítás A lámpatestek a helyiségen belül helyezkednek el, méreteik nagységrendekkel kisebbek mint a helyiség. Vizuális kapcsolat biztosít a környezettel; pszichológiai, biológiai, fiziológiai hatások biztosítása. Nem létesít vizuális kapcsolatot, ill. nem biztosít ehhez kapcsolódó egyéb hatásokat. A természetes és mesterséges világítás a felhasználó szempontjából nem különül el. A vizuális környezetben (a "végeredményben") a kettő szét nem választható egységet képez: 1. Jól világítható belsőteret igyekszünk létrehozni (építész tervező), 2. A belsőtérhez tervezünk olyan világítást, mely lehetőleg jó vizuális környezetet eredményez (vill.mérnök + építész). Mesterséges fényforrások Az 1950-es évekig a mesterséges fény mennyiségének növelése a cél. Az 1950-es évektől a mesterséges fény minőségének javítása a cél

3 MESTERSÉGES VILÁGÍTÁS 3. Tűz, fáklya, mécses, gyertya Olajlámpa, Gázlámpa Elektromos izzó: 1879 Fénycső: 1932 Halogén izzó: 1964 Kompakt fénycső: 1970 Nagynyomású kisülőlámpa: 1994 Fehér LED: 1997 (vörös LED: 1964) Organikus LED (OLED): 2007 Mesterséges fényforrások csoportosítása a fénygerjesztés mechanizmusa alapján: hőmérsékleti sugárzók (égés, izzás): izzólámpa, halogén izzó, luminecensz sugárzók (gázkisülés): kis- és nagynyomású kisülőlámpák (fénycső, kompak fénycső, kis- és nagynyomású lámpák) szilárdtest fizikai elven működő sugárzók: LED, OLED, PHOLED. Izzólámpa (Nem villanykörte!) Elektromos áram hatására a volfram szál felizzik, fényt bocsájt ki (nincs szükség elektromos segédberendezésre működtetéséhez). Jellemzői: T = K (meleg) Ra = 100% (kitűnő) η*= 6-20 lm/w (rossz) óra élettartam W teljesítmény Előny: monopol helyzet (kb. 100 éven keresztül)

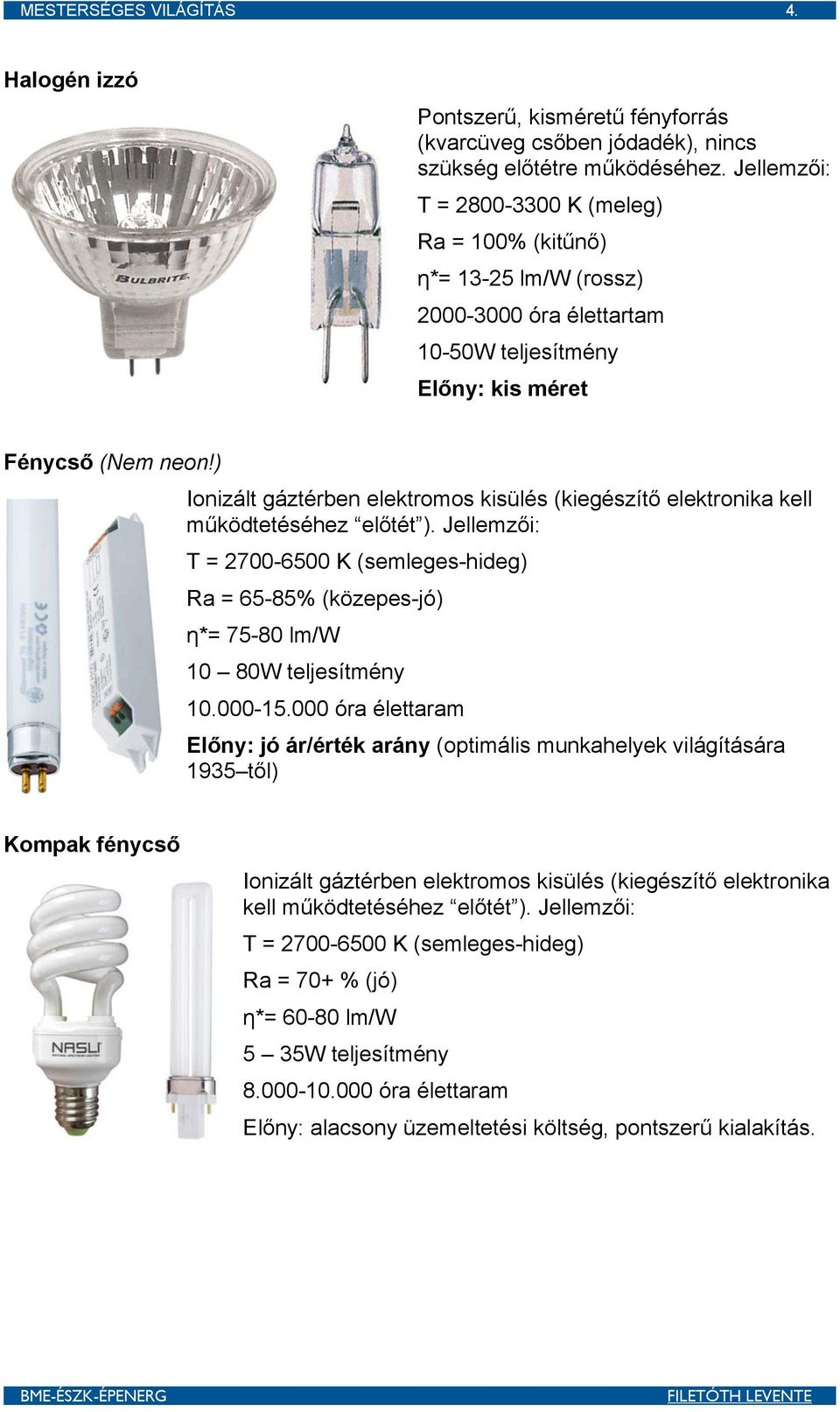

4 MESTERSÉGES VILÁGÍTÁS 4. Halogén izzó Pontszerű, kisméretű fényforrás (kvarcüveg csőben jódadék), nincs szükség előtétre működéséhez. Jellemzői: T = K (meleg) Ra = 100% (kitűnő) η*= lm/w (rossz) óra élettartam 10-50W teljesítmény Előny: kis méret Fénycső (Nem neon!) Ionizált gáztérben elektromos kisülés (kiegészítő elektronika kell működtetéséhez előtét ). Jellemzői: T = K (semleges-hideg) Ra = 65-85% (közepes-jó) η*= lm/w 10 80W teljesítmény óra élettaram Előny: jó ár/érték arány (optimális munkahelyek világítására 1935 től) Kompak fénycső Ionizált gáztérben elektromos kisülés (kiegészítő elektronika kell működtetéséhez előtét ). Jellemzői: T = K (semleges-hideg) Ra = 70+ % (jó) η*= lm/w 5 35W teljesítmény óra élettaram Előny: alacsony üzemeltetési költség, pontszerű kialakítás.

5 MESTERSÉGES VILÁGÍTÁS 5. Kisnyomású nátriumlámpa Kiegészítő elektronika szükséges működtetéséhez. Jellemzői: T < 2000 K ( sárga fény ) Ra = 10% (rossz) η*= 200 lm/w (nagyon jó) óra élettaram W teljesítmény Előny: olcsó üzemeltetés (közvilágítás). Fémhalogén lámpa Kettős bura (kisülő kvarc), előtét szükséges működéséhez. Jellemzői: T: K Ra = 60% (jó) η*= lm/w (jó) W teljesítmény óra élettaram Előny: nagy teljesítmény, jó fényhasznosítás és színvisszadás. LED Light Emitting Diode = fényemittáló dióda, működésükhöz kiegészítő elektronika előtét szükséges. T = meleg, semleges, hideg Ra = 65-80% (jó) η*= lm/w (nagyon jó) ezer óra élettartam 1-5W teljesítmény Előny: kis méret, hosszú élettartam, E takarékos

6 MESTERSÉGES VILÁGÍTÁS 6. OLED Organikus LED: organikus félvezetők (polimerek, kristályos molekulák) képzik a félvezető anyagát. PHOLED: Foszforeszkáló OLED T = szabályozható Ra = 70-90% (nagyon jó) η*= 80 lm/w (jó) 5000 óra élettartam Előny: átlátszó, hajlékony, változó színhőmérséklet, felületi sugárázás. Mesterséges lámpatestek Lámpatest + fényforrás = világítótest Lámpatest: a mesterséges fényforrások fényének elosztására, szűrésére, átalakítására szolgáló készülék. Felhasználási területeik: Otthon (lakásvilágítás), Kommunális (iroda, üzlet), Ipari (üzemek, gyárak), Közvilágítás, Díszvilágítás, Specilális világítás (víz alatt, TV stúdió). Lámpatestek műszaki jellemzői Villamos (érintésvédelem, szilárd test és víz elleni védelem), Mechanikai, Termikus és Optikai szempontok figyelembevételével csoportosíthatjuk a lámpatestek műszaki jellemzőit.

7 MESTERSÉGES VILÁGÍTÁS 7. Érintésvédelemi csoportok I. Alapszigetelés + földelés II. Kettős vagy megerősített szigetelés III. biztonsági szigetelő transzformátorral (12V) történő táplálás Szilárd test és víz elleni védelem: IP XY (az első számjegy: X, második számjegy: Y)

8 MESTERSÉGES VILÁGÍTÁS 8. Mechanikai behatások elleni védelem: IK XY Termikus jellemzők Gyúlékony anyagra közvetlenül szerelhető lámpatestek Gyúlékony de nem robbanékony közegben használható lámpatest Hidegtükrös lámpák használatának tiltása (túlmelegedés veszélye miatt) Megvilágított felületektől való legkisebb távolság Hőálló hálózati csatlakozó vezeték alkalmazásának szükségessége

9 MESTERSÉGES VILÁGÍTÁS 9. Vizsgálati, jóváhagyási jelek A biztonsági követelményeket független intézetek ellenőrzik Lámpatestek optikai jellemzői A lámpatestek optikai elemei a fényforrás fényét: irányítják és elosztják. Optikai jellemzés: Reflektorok (tükrök), Refraktorok (prizmák) szerinti fénytovábbítás.

10

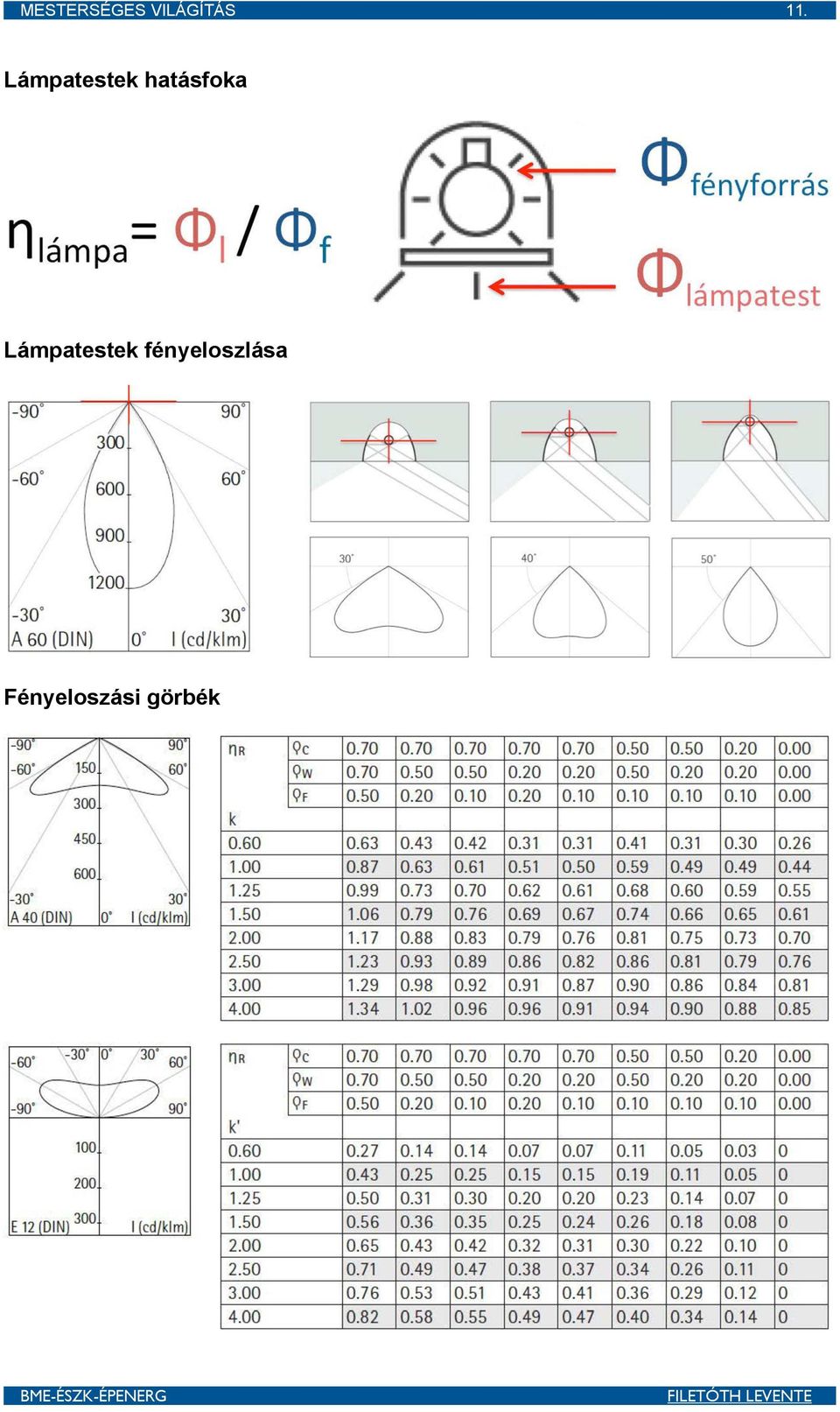

11 MESTERSÉGES VILÁGÍTÁS 11. Lámpatestek hatásfoka Lámpatestek fényeloszlása Fényeloszási görbék

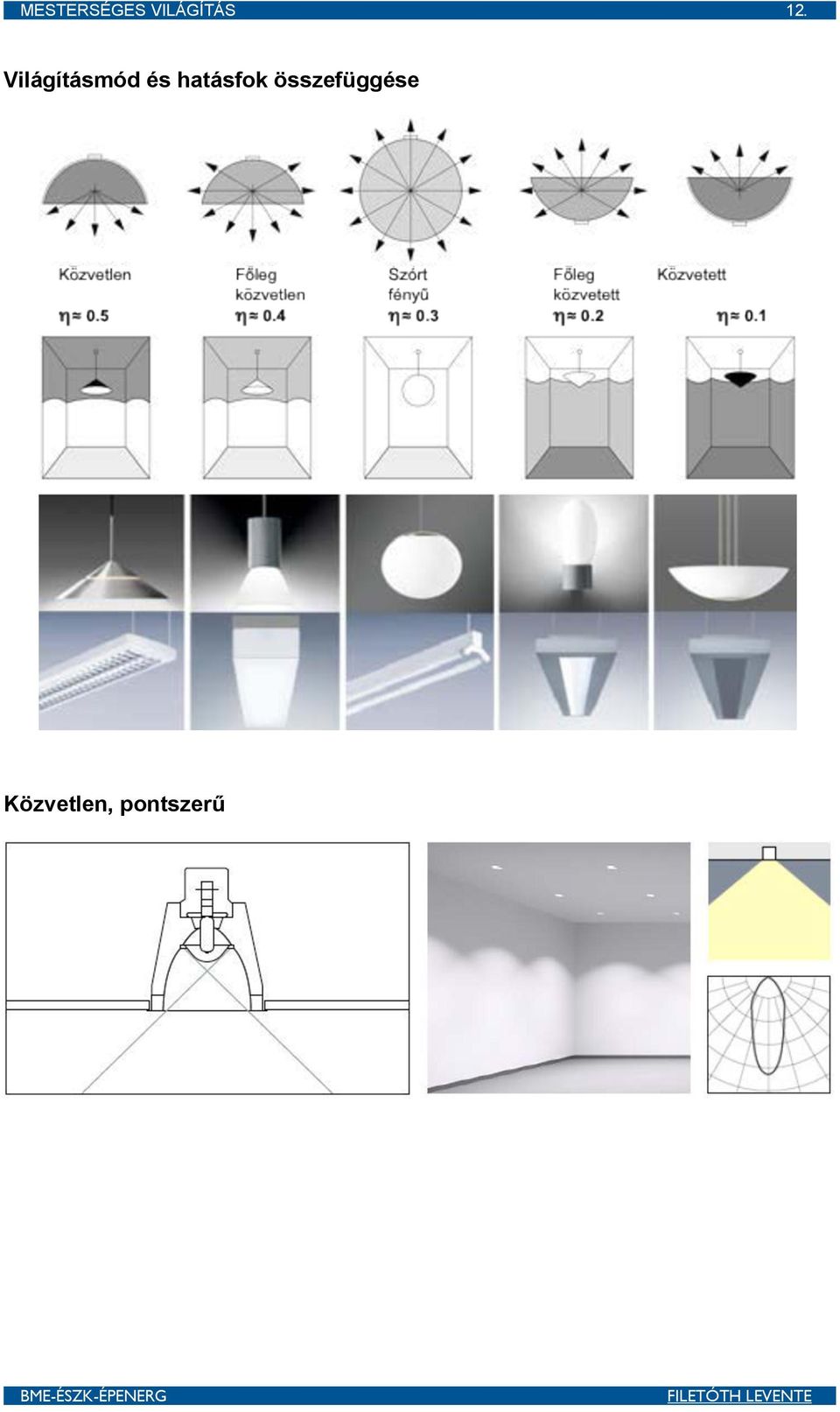

12 MESTERSÉGES VILÁGÍTÁS 12. Világításmód és hatásfok összefüggése Közvetlen, pontszerű

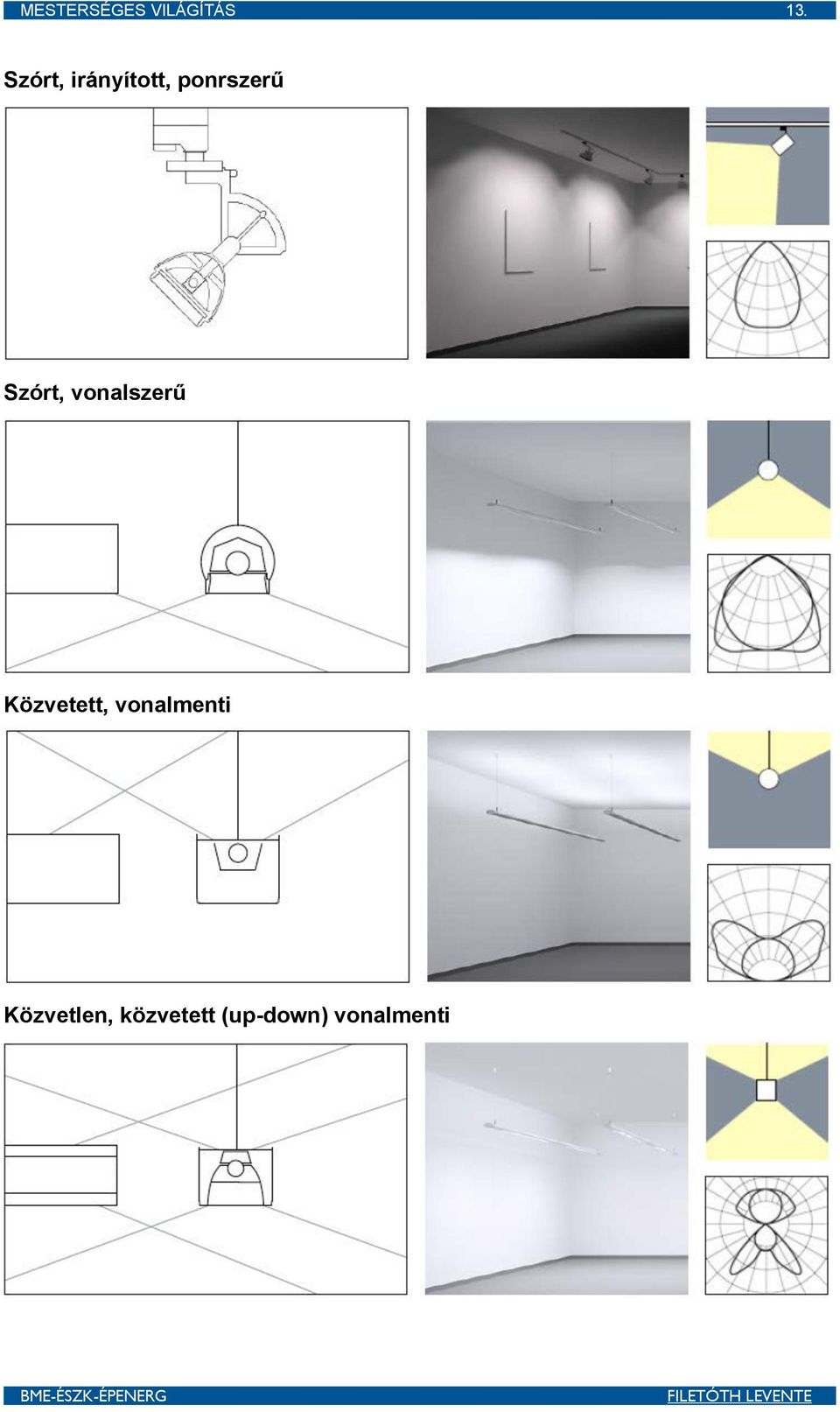

13 MESTERSÉGES VILÁGÍTÁS 13. Szórt, irányított, ponrszerű Szórt, vonalszerű Közvetett, vonalmenti Közvetlen, közvetett (up-down) vonalmenti

14 MESTERSÉGES VILÁGÍTÁS 14. Szórt falmosó (wall washer) vonalmen4 Kettősfókuszó, direkt, pontszerű Szórt, falmosó, pontszerű Közvetlen, irányítot pontszerű

15 MESTERSÉGES VILÁGÍTÁS 15. Indirekt, mennyezeti, pontszerű Közvetlen, padló, pontszerű Közvetlen, falmosó, vonalmenti Közvetett, irányított, pontszerű

16 MESTERSÉGES VILÁGÍTÁS 16. Gyártók, katalógusok (lámpatest és fényforrás választás folyamata) Erco iguzzini Artemide Zumtobel Philips Osram Tungsram GE Bega

17 MESTERSÉGES VILÁGÍTÁS 17. Mesterséges világítás (egyszerűsített) tervezése Minél inkább "látásigényes munkahely" a helyiség, annál inkább a láthatóság és a komfort szempontjai fontosak! Mesterséges világítás tervezésének menete: Világításmód kiválasztása (pl. világítási képadatbázis: ) Beépítendő fényáram (Φ) és teljesítmény (P) meghatározása Vizuális komfort biztosítása (Információszerzés és látási komfort!) Beépítendő fényáram meghatározása Beépítendő fényáram: Φ = k E A / ƞ [lm] k: környezeti tényező [k = 1.25 (tiszta) (kevésbé tiszta, pl. fűrésztelep)] E: előírt megvilágítási érték [E = lx] A: vonatkoztatási felület területe [m2] ƞ: alkalmazott világításmód hatásfoka [ ] Beépítendő teljesítmény meghatározása Beépítendő teljesítmény: P = Φ / ƞ* [W] ƞ*: fényforrás fényhasznosítási indexe Pl. P = 1650 W -> 100db 18W-os kompakt fénycső; 50 db Erco direct LZ24k lámpatest beépítését jelenti.
