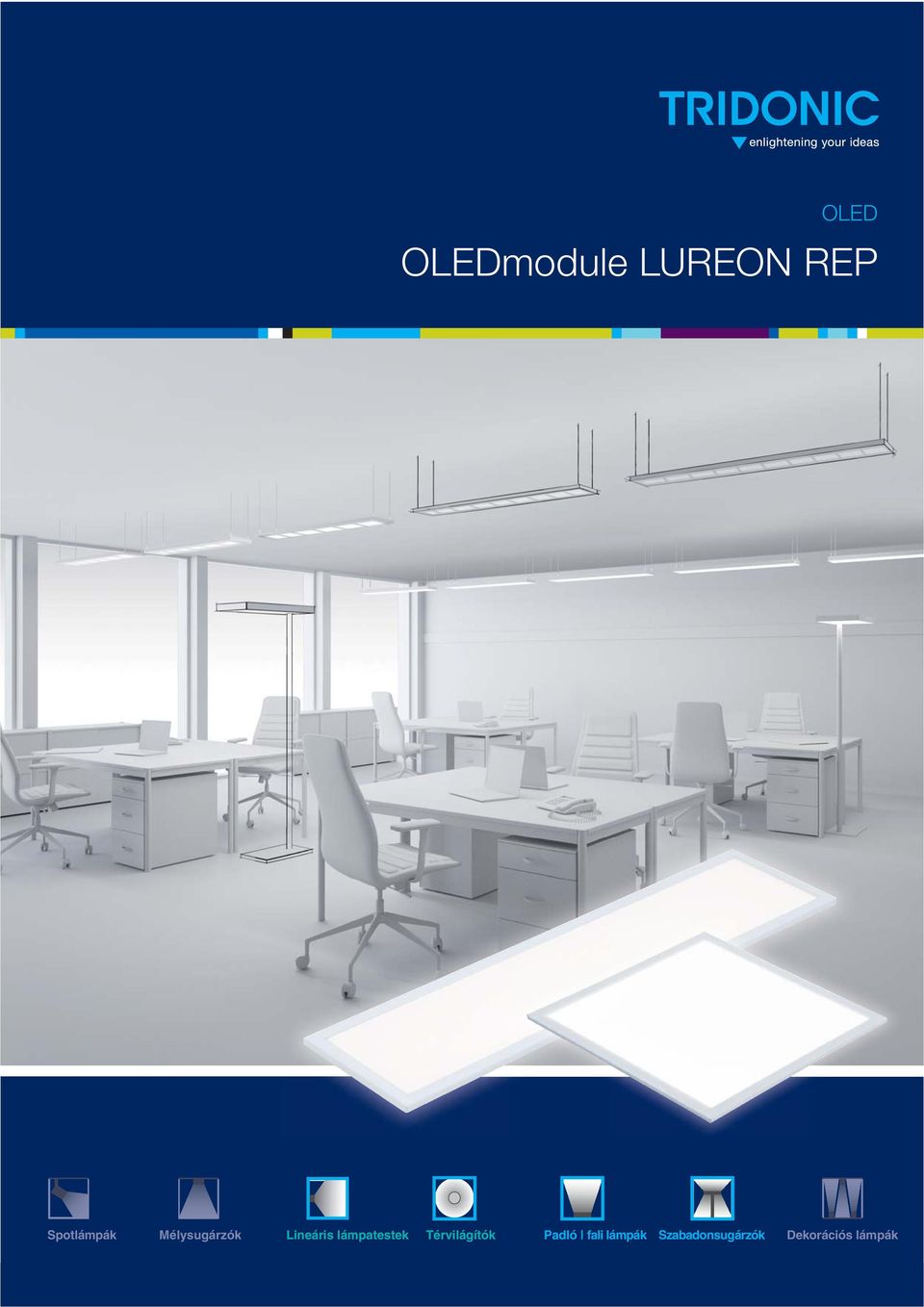

1 OLED LUREON REP Spotlámpák Mélysugárzók Lineáris lámpatestek Térvilágítók Padló fali lámpák Szabadonsugárzók Dekorációs lámpák 1

2 Portfolió QUADRATIC NÉGYZETES RECTANGULAR NÉGYSZÖGLETES Hatékony OLED-ek professzionális világítási alkalmazásokhoz A LUREON REP termékcsalád QUADRATIC négyzetes és RECTANGULAR négyszögletes változatával egy tökéletesen integrált OLED-es modulrendszert kaphatunk egyetlen forrásból. Ez az elsõ olyan OLED-család, amely kielégíti a professzionális világítástechnikai alkalmazások standardjait. Az optika, a mechanika és az elektronika közötti optimális kölcsönhatás jellemzi. A modulok nagy fénysûrûsége és nagy fényhasznosítása folytán megnyílik a lehetõség arra, hogy professzionális világítástechnikai megoldásokat alakítsunk ki szerves fényemittáló diódákkal. A LUREON REP hatékony, diffúz kimenetcsatoló optikája is hozzájárul a modul nagy teljesítõképességéhez. A nagy, kiterjedt területek megvilágítását különbözõ mechanikai beépítési megoldások teszik lehetõvé. Az elemek megfelelõ meghajtó rendszerekkel történõ kombinálása leegyszerûsíti az integrálást saját világítási rendszereinkbe, a különbözõ formák pedig világítási rendszereinknek egyedi megjelenést kölcsönöznek. A LUREON REP az új világítástechnológia és a saját világítási rendszereinkhez történõ hatékony integrálás tökéletes kombinációja; biztos kielégíti a követelményeinknek megfelelõ funkcióképességet. 2

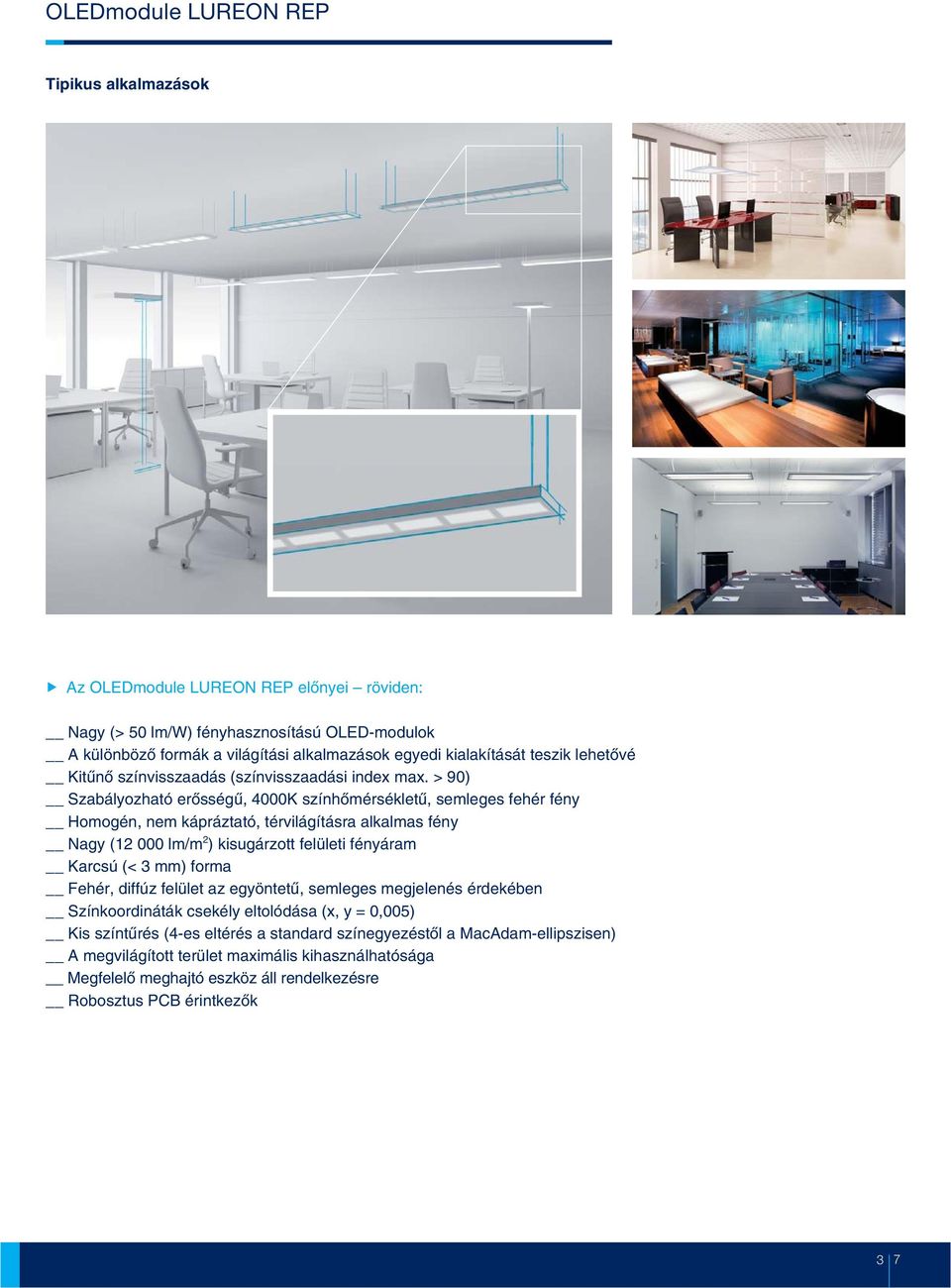

3 alkalmazások h Az LUREON REP elõnyei röviden: Nagy (> 50 lm/w) fényhasznosítású OLED-modulok A különbözõ formák a világítási alkalmazások egyedi kialakítását teszik lehetõvé Kitûnõ színvisszaadás (színvisszaadási index max. > 90) Szabályozható erõsségû, 4000K színhõmérsékletû, semleges fehér fény Homogén, nem kápráztató, térvilágításra alkalmas fény Nagy ( lm/m 2 ) kisugárzott felületi fényáram Karcsú (< 3 mm) forma Fehér, diffúz felület az egyöntetû, semleges megjelenés érdekében Színkoordináták csekély eltolódása (x, y = 0,005) Kis színtûrés (4-es eltérés a standard színegyezéstõl a MacAdam-ellipszisen) A megvilágított terület maximális kihasználhatósága Megfelelõ meghajtó eszköz áll rendelkezésre Robosztus PCB érintkezõk 3

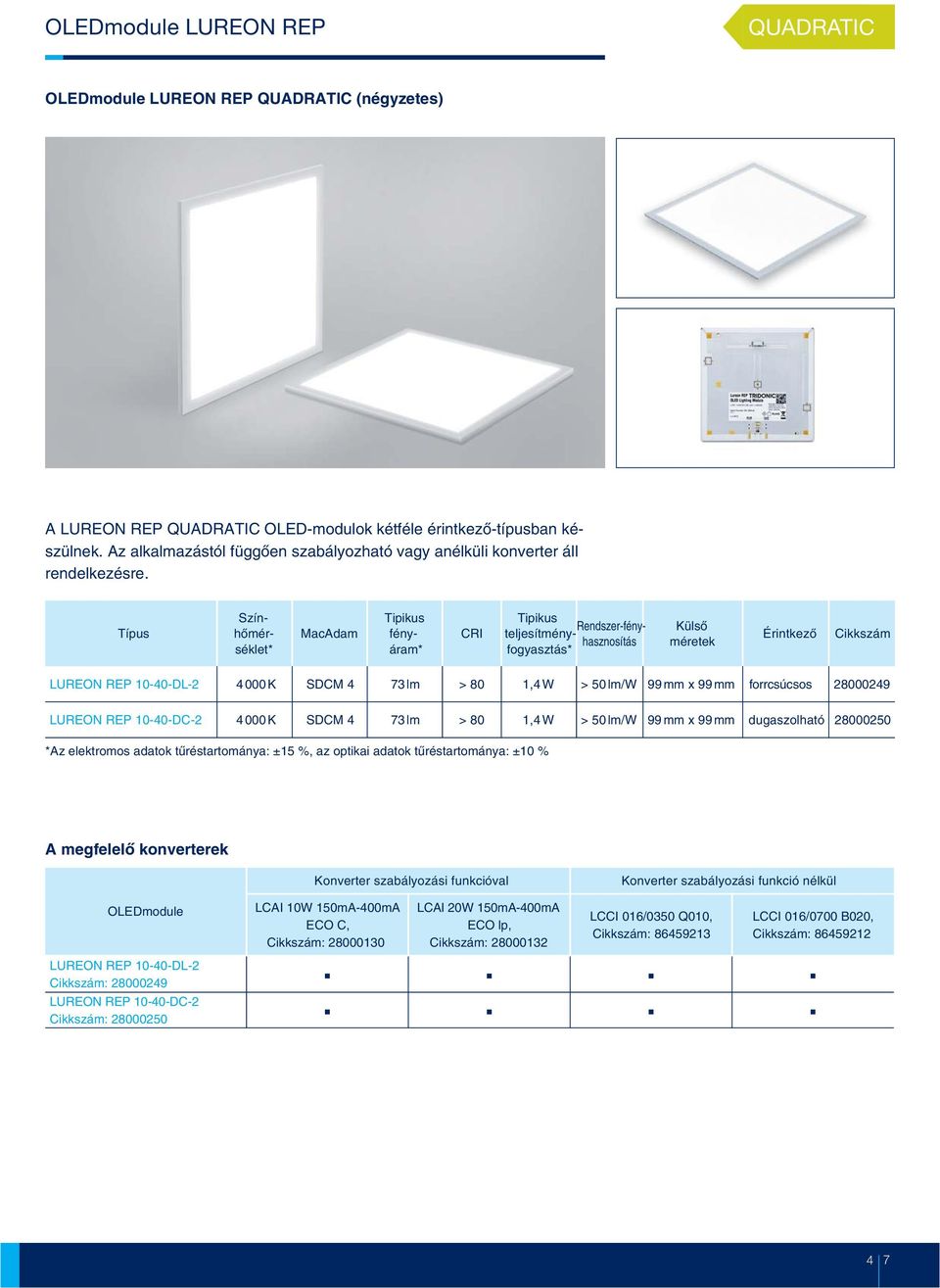

4 QUADRATIC LUREON REP QUADRATIC (négyzetes) A LUREON REP QUADRATIC OLED-modulok kétféle érintkezõ-típusban készülnek. Az alkalmazástól függõen szabályozható vagy anélküli konverter áll rendelkezésre. Típus Színhõmérséklet* MacAdam CRI fényáram* Rendszer-fényhasznosítás teljesítményfogyasztás* Külsõ méretek Érintkezõ Cikkszám LUREON REP DL K SDCM 4 3 lm > 80 1,4 W > 50 lm/w 99 mm x 99 mm forrcsúcsos LUREON REP DC K SDCM 4 3 lm > 80 1,4 W > 50 lm/w 99 mm x 99 mm dugaszolható *Az elektromos adatok tûréstartománya: ±15 %, az optikai adatok tûréstartománya: ±10 % A megfelelõ konverterek Konverter szabályozási funkcióval Konverter szabályozási funkció nélkül LCAI 10W 150mA-400mA ECO C, Cikkszám: LCAI 20W 150mA-400mA ECO lp, Cikkszám: LCCI 016/0350 Q010, Cikkszám: LCCI 016/000 B020, Cikkszám: LUREON REP DL-2 Cikkszám: LUREON REP DC-2 Cikkszám:

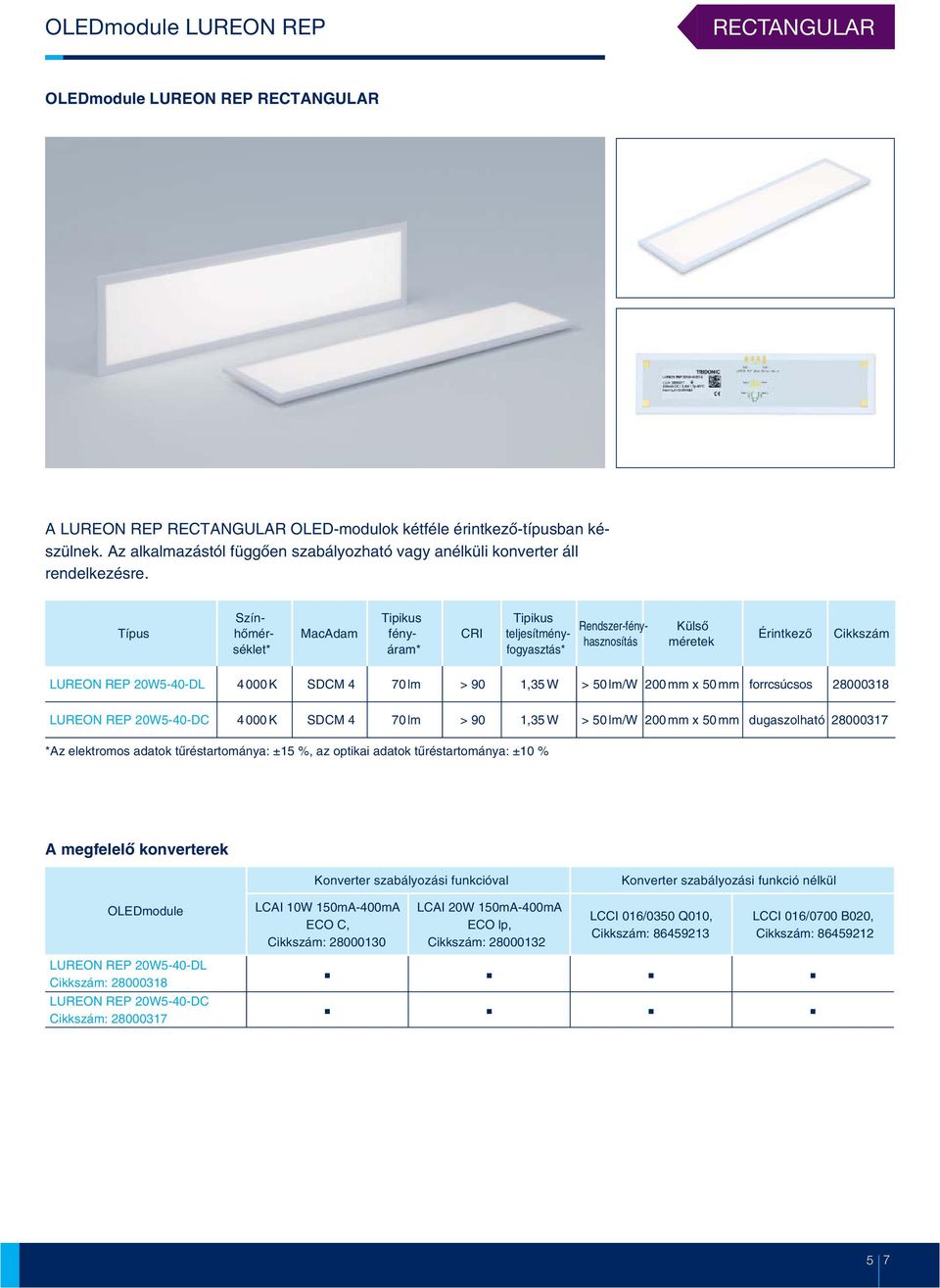

5 RECTANGULAR LUREON REP RECTANGULAR A LUREON REP RECTANGULAR OLED-modulok kétféle érintkezõ-típusban készülnek. Az alkalmazástól függõen szabályozható vagy anélküli konverter áll rendelkezésre. Típus Színhõmérséklet* MacAdam fényáram* CRI teljesítményfogyasztás* Rendszer-fényhasznosítás Külsõ méretek Érintkezõ Cikkszám LUREON REP 20W5-40-DL K SDCM 4 0 lm > 90 1,35 W > 50 lm/w 200 mm x 50 mm forrcsúcsos LUREON REP 20W5-40-DC K SDCM 4 0 lm > 90 1,35 W > 50 lm/w 200 mm x 50 mm dugaszolható *Az elektromos adatok tûréstartománya: ±15 %, az optikai adatok tûréstartománya: ±10 % A megfelelõ konverterek Konverter szabályozási funkcióval Konverter szabályozási funkció nélkül LCAI 10W 150mA-400mA ECO C, Cikkszám: LCAI 20W 150mA-400mA ECO lp, Cikkszám: LCCI 016/0350 Q010, Cikkszám: LCCI 016/000 B020, Cikkszám: LUREON REP 20W5-40-DL Cikkszám: LUREON REP 20W5-40-DC Cikkszám:

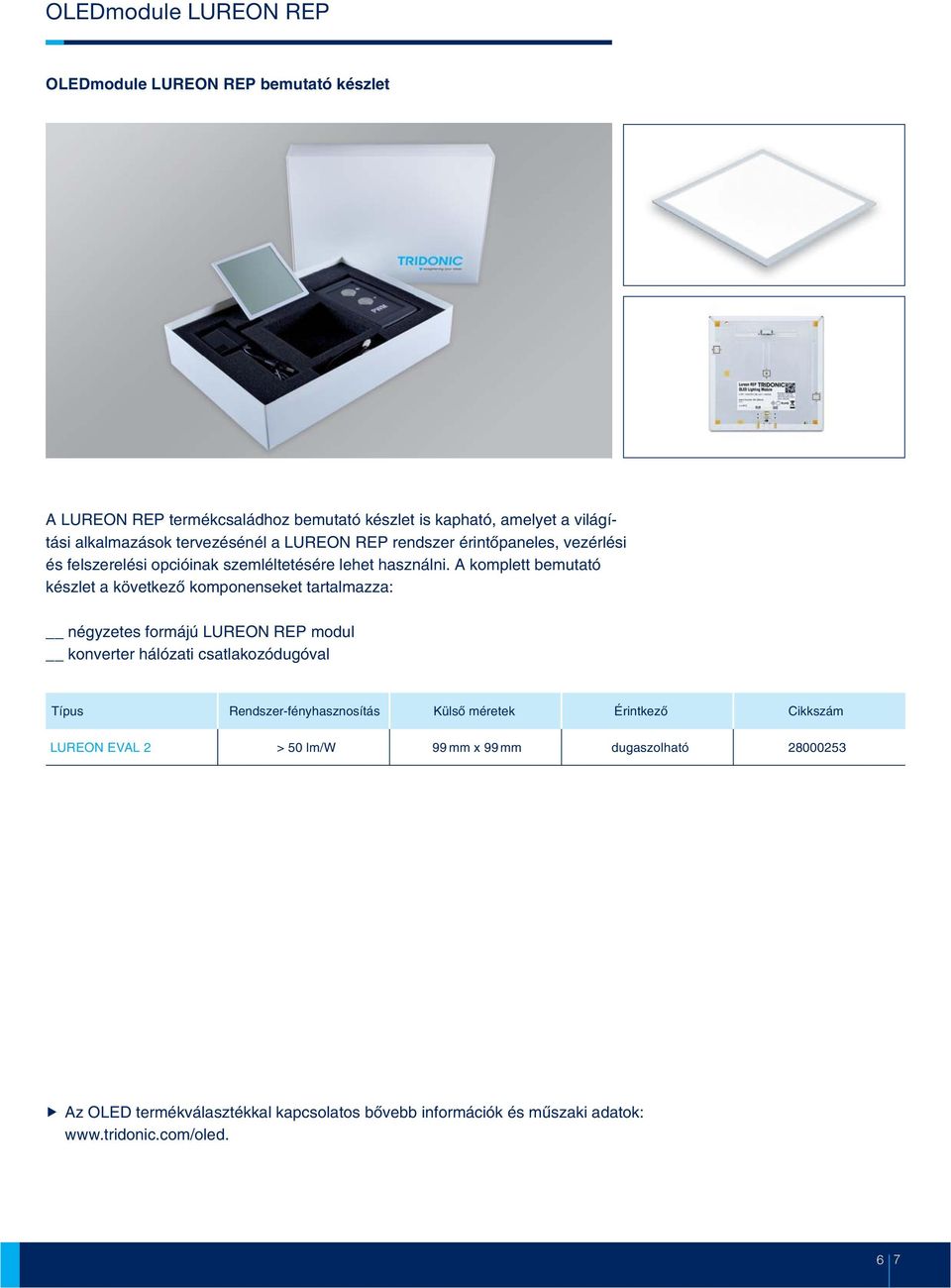

6 LUREON REP bemutató készlet A LUREON REP termékcsaládhoz bemutató készlet is kapható, amelyet a világítási alkalmazások tervezésénél a LUREON REP rendszer érintõpaneles, vezérlési és felszerelési opcióinak szemléltetésére lehet használni. A komplett bemutató készlet a következõ komponenseket tartalmazza: négyzetes formájú LUREON REP modul konverter hálózati csatlakozódugóval Típus Rendszer-fényhasznosítás Külsõ méretek Érintkezõ Cikkszám LUREON EVAL 2 > 50 lm/w 99 mm x 99 mm dugaszolható h Az OLED termékválasztékkal kapcsolatos bõvebb információk és mûszaki adatok: 6

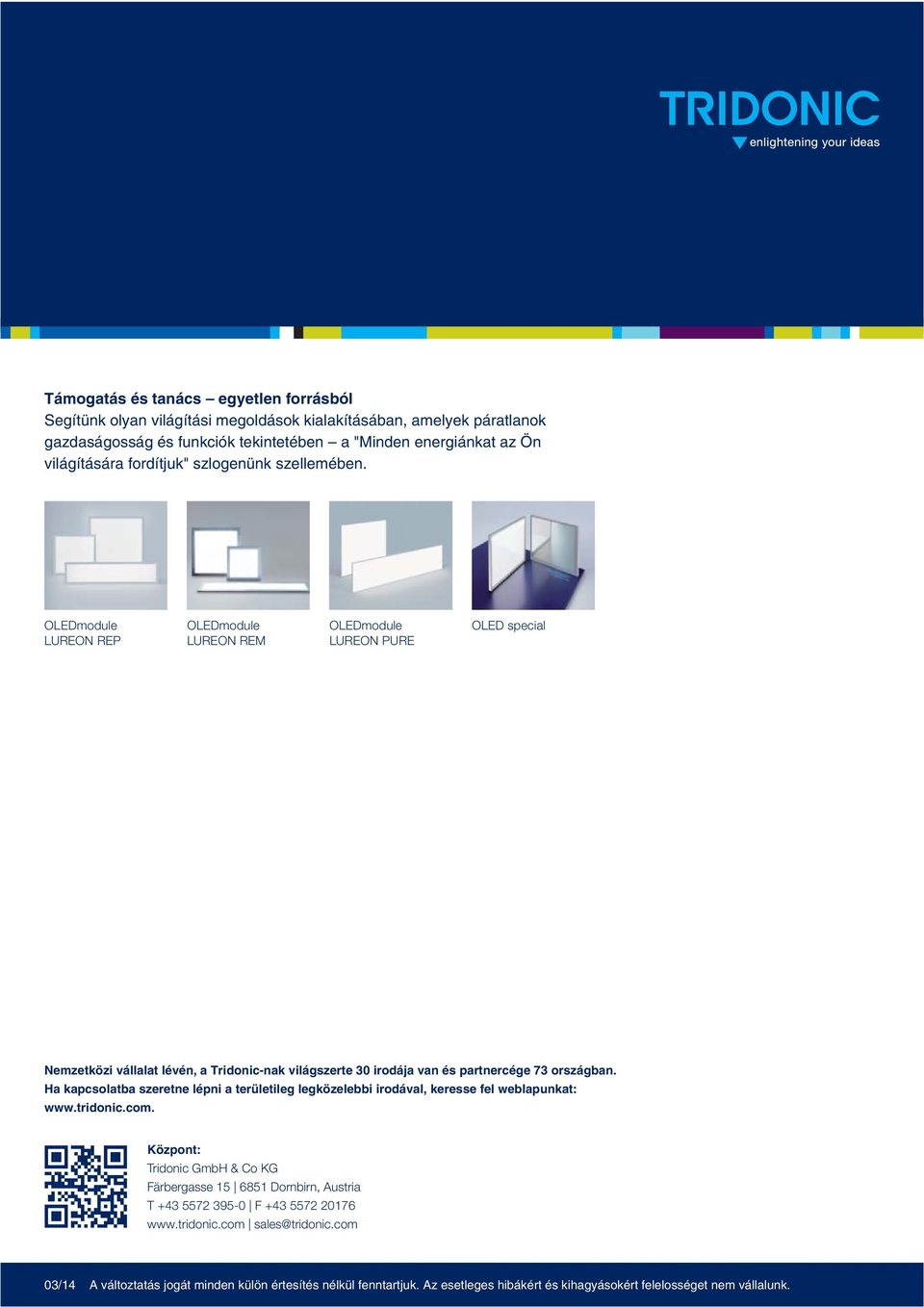

7 Támogatás és tanács egyetlen forrásból Segítünk olyan világítási megoldások kialakításában, amelyek páratlanok gazdaságosság és funkciók tekintetében a "Minden energiánkat az Ön világítására fordítjuk" szlogenünk szellemében. LUREON REP LUREON REM LUREON PURE OLED special Nemzetközi vállalat lévén, a Tridonic-nak világszerte 30 irodája van és partnercége 3 országban. Ha kapcsolatba szeretne lépni a területileg legközelebbi irodával, keresse fel weblapunkat: Központ: Tridonic GmbH & Co KG Färbergasse Dornbirn, Austria T F sales@tridonic.com 03/14 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért felelosséget nem vállalunk.
