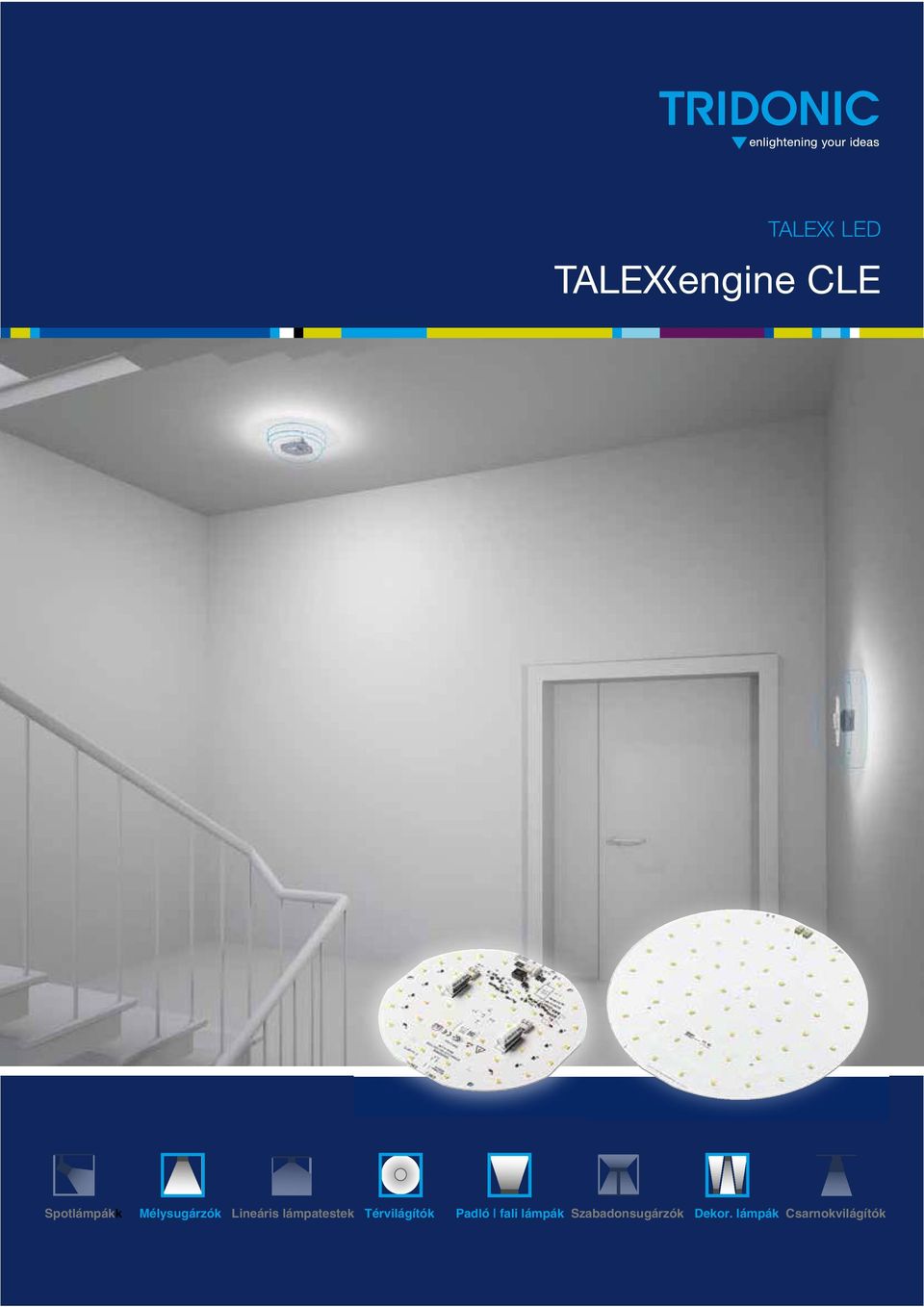

1 t LED Tengine CLE Spotlámpákk Mélysugárzók Lineáris lámpatestek Térvilágítók Padló fali lámpák Szabadonsugárzók Dekor. lámpák Csarnokvilágítók

2 Tengine CLE Rendszermegoldás fali és mennyezeti lámpatestekhez A tmodule CLE tökéletesen homogén, árnyékhatásoktól mentes megvilágítást biztosít kerek és négyzetes lámpatestek számára. A nagy fényhasznosítású, kiváló minõségû, felhasználóbarát CLE-modul a kör alakú fénycsövek és a 2D kompakt fénycsövek ideális helyettesítõje. Az EM powerled tartalékvilágítási rendszerrel kombinálva a tartalékvilágítási lámpatestek funkcióit is ellátja. Ezenkívül a SWITCH Sensor HF érzékelõnek köszönhetõen egy egyszerû CORRIDOR FUNCTION (CF) folyosófunkció is rendelkezésre áll a fényszabályozáshoz. Típusválaszték Tengine CLE Tengine CLE integrated Tengine CLE Quadrant Lens 3. oldal 6. oldal 8. oldal Energiaköltség-megtakarítás A hagyományos mélysugárzókról Tengine CLE-re áttérve jelentõs költségek takaríthatók meg. A teljes éves megtakarítás 20 euró, így a beruházás megtérülése 2 évnél jóval rövidebb. Rendszermegoldás Eszköz 28W-os 2D kompakt fénycsõ CLE lm Lámpatestek darabszáma Csatlakoztatott terhelés/lámpatest 28W 15W Teljes csatlakoztatott terhelés 200W 1500W Fajlagos karbantartási tényezõ 0,71 1 0,78 2 Energiaköltség évente 3 105, euró 85, euró 1 0,71: lámpatest-tisztítás 3 évenként, lámpacsere 3 évenként, helyiség karbantartása 6 évenként 2 0,78: lámpatest-tisztítás 2 évenként, lámpacserére nincs szükség (LED), helyiség karbantartása 6 évenként 3 Tarifa: 0,12 euró/kwh, mûködési idõ napi 15 óra, évente 365 nap 2

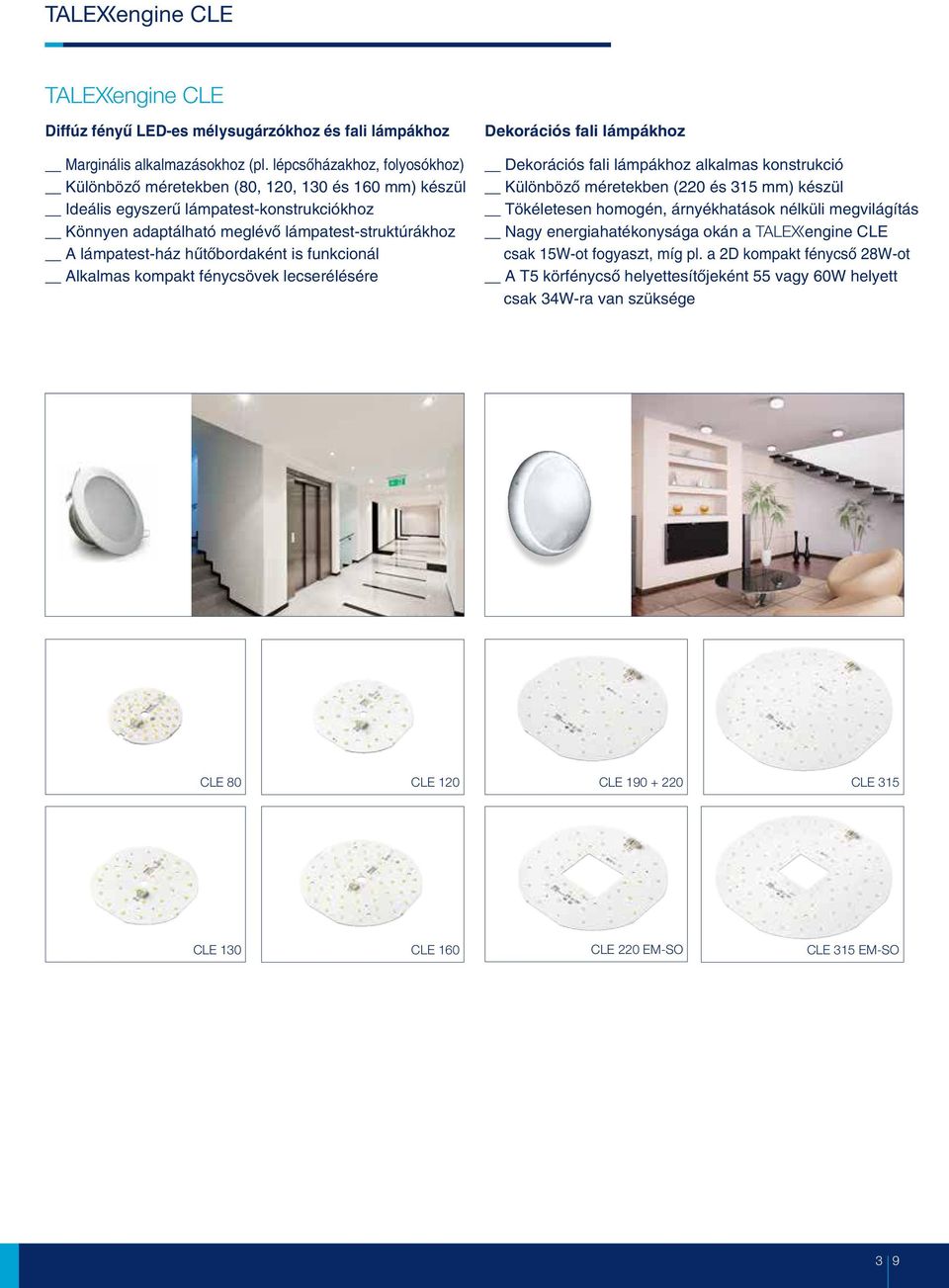

3 Tengine CLE tengine CLE Diffúz fényû LED-es mélysugárzókhoz és fali lámpákhoz Marginális alkalmazásokhoz (pl. lépcsõházakhoz, folyosókhoz) Különbözõ méretekben (80, 120, 130 és 160 mm) készül Ideális egyszerû lámpatest-konstrukciókhoz Könnyen adaptálható meglévõ lámpatest-struktúrákhoz A lámpatest-ház hûtõbordaként is funkcionál Alkalmas kompakt fénycsövek lecserélésére Dekorációs fali lámpákhoz Dekorációs fali lámpákhoz alkalmas konstrukció Különbözõ méretekben (220 és 315 mm) készül Tökéletesen homogén, árnyékhatások nélküli megvilágítás Nagy energiahatékonysága okán a tengine CLE csak 15W-ot fogyaszt, míg pl. a 2D kompakt fénycsõ 28W-ot A T5 körfénycsõ helyettesítõjeként 55 vagy 60W helyett csak 34W-ra van szüksége CLE 80 CLE 120 CLE CLE 315 CLE 130 CLE 160 CLE 220 EM-SO CLE 315 EM-SO 3

4 Tengine CLE Diffúz fényû LED-es mélysugárzókhoz és fali lámpákhoz vengine CLE Típus Színhõmérséklet Mac Adam Tipikus fényáram Mûködésmód Tipikus fogyasztás Mûködésmód Modul-fényhasznosítás Méret STARK CLE CLA 3 000K SDCM 3 30lm 7,5W max. 124lm/W Ø 80mm STARK CLE CLA 4 000K SDCM lm 7,5W max. 136lm/W Ø 80mm STARK CLE CLA 3 000K SDCM lm 14,W max. 125lm/W Ø 80mm STARK CLE CLA 4 000K SDCM lm 14,W max. 137lm/W Ø 80mm STARK CLE CLA 3 000K SDCM lm 17,7W max. 112lm/W Ø 120mm STARK CLE CLA 4 000K SDCM lm 17,7W max. 112lm/W Ø 120mm STARK CLE CLA 3 000K SDCM lm 22,1W max. 112lm/W Ø 130mm STARK CLE CLA 4 000K SDCM lm 22,1W max. 112lm/W Ø 130mm CLE-G CLA 3 000K SDCM lm 23,1W max. 123lm/W Ø 160mm CLE-G CLA 4 000K SDCM lm 23,1W max. 134lm/W Ø 160mm Az optikai és elektromos adatok tûréstartománya: ±10% Illeszkedõ vdriver meghajtó Tdriver IN-BUILT beépíthetõ, szabályozható Tdriver IN-BUILT beépíthetõ, nem szabályozható Tmodul LCAI 35W mA ECO C LCI 35W mA TOP C LCI 10W 350mA LCI 20W 700mA LCI 35W 700mA STARK CLE CLA STARK CLE CLA STARK CLE CLA STARK CLE CLA STARK CLE CLA STARK CLE CLA STARK CLE CLA STARK CLE CLA CLE-G CLA CLE-G CLA

5 Tengine CLE Dekorációs fali lámpákhoz vengine CLE G2 Típus Mac Adam Tipikus fényáram Mûködésmód Nagy fényhasznosítású Nagy fényáramú Tipikus fogyasztás Mûködésmód Nagy fényhasznosítású Nagy fényáramú Színhõmérséklet Rendszer-/modulfényhasznosítás Méret CLE G2 10mm 1500lm 830 ADV EM 3 000K SDCM lm 1 70lm,2W 13,8W max. 141lm/W Ø 10mm CLE G2 10mm 1500lm 840 ADV EM 4 000K SDCM lm 1 50lm,2W 13,8W max. 154lm/W Ø 10mm CLE G2 10mm 1500lm 830 ADV EM SO 3 000K SDCM lm 1 70lm,2W 13,8W max. 141lm/W Ø 10mm CLE G2 10mm 1500lm 840 ADV EM SO 4 000K SDCM lm 1 50lm,2W 13,8W max. 154lm/W Ø 10mm CLE G2 220mm 1500lm 830 ADV EM 3 000K SDCM lm 1 860lm,2W 13,W max. 141lm/W Ø 220mm CLE G2 220mm 1500lm 840 ADV EM 4 000K SDCM lm 1 860lm,2W 13,W max. 154lm/W Ø 220mm CLE G2 220mm 1500lm 830 ADV EM SO 3 000K SDCM lm 1 860lm,2W 13,W max. 141lm/W Ø 220mm CLE G2 220mm 1500lm 840 ADV EM SO 4 000K SDCM lm 1 860lm,2W 13,W max. 154lm/W Ø 220mm CLE G2 315mm 4000lm 830 ADV EM 3 000K SDCM lm 3 05lm 18,4W 2,4W max. 141lm/W Ø 315mm CLE G2 315mm 4000lm 840 ADV EM 4 000K SDCM lm 3 05lm 18,4W 2,4W max. 134lm/W Ø 315mm CLE G2 315mm 4000lm 830 ADV EM SO 3 000K SDCM lm 3 05lm 18,4W 2,4W max. 134lm/W Ø 315mm CLE G2 315mm 4000lm 840 ADV EM SO 4 000K SDCM lm 3 05lm 18,4W 2,4W max. 134lm/W Ø 315mm Az optikai és elektromos adatok turéstartománya: ±10% Illeszkedõ vdriver meghajtó Tdriver IN-BUILT beépítheto, szabályozható & fázishasításos Tdriver IN-BUILT beépíthetõ, nem szabályozható Tmodule LCBI 15W 500mA SR LCBI 25W 700mA BASIC SR LCI 10W 350mA LCI 10W 350mA TEC SR LCI 20W 350mA LCI 20W 350mA TEC SR LCI 35W 700mA LCI 35W 700mA TEC SR LCI 35W 1050mA LCI 42W 1050mA CLE G2 10mm 1500lm 830 ADV EM CLE G2 10mm 1500lm 840 ADV EM CLE G2 10mm 1500lm 830 ADV EM SO CLE G2 10mm 1500lm 840 ADV EM SO CLE G2 220mm 1500lm 830 ADV EM CLE G2 220mm 1500lm 840 ADV EM CLE G2 220mm 1500lm 830 ADV EM SO CLE G2 220mm 1500lm 840 ADV EM SO CLE G2 315mm 4000lm 830 ADV EM CLE G2 315mm 4000lm 840 ADV EM CLE G2 315mm 4000lm 830 ADV EM SO CLE G2 315mm 4000lm 840 ADV EM SO

6 Tengine CLE Integrated (integrált) Igen kompakt modul Egyszerû és kivételesen költséghatékony egykomponenses megoldásként az integrált tengine CLE LED-rendszerek a kompakt konstrukció elõnyeit kínálják. Külön LED-meghajtóra nincs szükség, a LED-modul közvetlenül 230V-ra csatlakoztatható. Elõnyök Gyors, egyszerû szerelés a modul szerelõlapra történõ rögzítésével Közvetlen csatlakoztatás a táphálózathoz Alapelem a különösen lapos lámpatestekhez Véletlen érintésekkel szemben védett: kiegészítõ fedél az érintésvédelemhez Komplett megoldás egyetlen forrásból: standard (ki/bekapcsolás), tartalékvilágítás és egyszerû folyosófunkció (corridorfunction) A meglévõ 2D kompakt fénycsöves vagy T5 körfénycsöves lámpatestek egyszerûen átalakíthatók LED-es lámpatestekké CLE Integrated 160 f A vengine CLE Integrated tulajdonságai röviden Beépített elektronikával rendelkezõ modul Gazdaságos, egykomponenses megoldás Ki/be-kapcsolás CLE Integrated 160 EM f A vengine CLE integrated EM tulajdonságai röviden Külön bemenet az egyszerû folyosófunkcióhoz (simple CF corridorfunction) Mozgásérzékelõvel kombinálva 100 és 10% között szabályozható fényáram Tartalékvilágítási áramkör: EMpowerLED-del szabályozható külön tartalékvilágítási LED-del 6

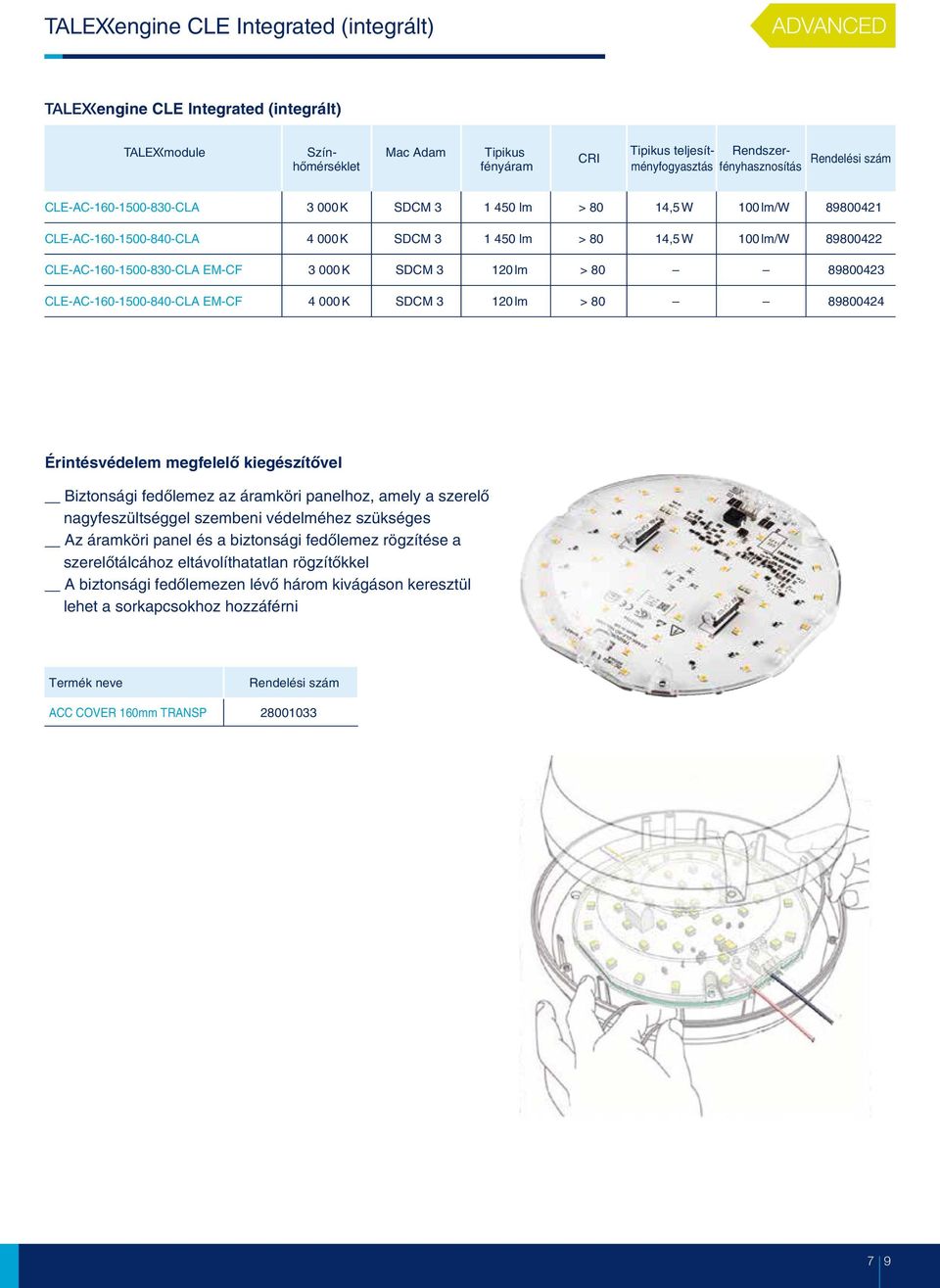

7 Tengine CLE Integrated (integrált) vengine CLE Integrated (integrált) Tmodule Színhõmérséklet Mac Adam Tipikus fényáram CRI Tipikus teljesítményfogyasztás Rendszerfényhasznosítás CLE-AC CLA 3 000K SDCM lm > 80 14,5W 100lm/W CLE-AC CLA 4 000K SDCM lm > 80 14,5W 100lm/W CLE-AC CLA EM-CF 3 000K SDCM 3 120lm > CLE-AC CLA EM-CF 4 000K SDCM 3 120lm > Érintésvédelem megfelelõ kiegészítõvel Biztonsági fedõlemez az áramköri panelhoz, amely a szerelõ nagyfeszültséggel szembeni védelméhez szükséges Az áramköri panel és a biztonsági fedõlemez rögzítése a szerelõtálcához eltávolíthatatlan rögzítõkkel A biztonsági fedõlemezen lévõ három kivágáson keresztül lehet a sorkapcsokhoz hozzáférni Termék neve ACC COVER 160mm TRANSP

8 Tengine CLE Quadrant Lens (négyzetes lencse) Igen nagy és igen egyforma A tmodule CLE Quadrant Lens négyzetes lencse a titok a nagyformátumú, minimalista függesztékek és felületre szerelt mennyezeti lámpatestek mögött. A különleges lencsék szétterítik az egyes fénypontok fényét. Ezzel tökéletes megvilágítás érhetõ el mindössze néhány fénypont alkalmazásával igen lapos, mindössze 5cm szerelési mélységû és óriási, max. 1,2m átmérõjû lámpatesteknél is. Mindössze egyetlen, vonzó árú, négy szegmenst tartalmazó modulra van szükség bármilyen kombináció esetén. A kivételesen nagy lámpatestekhez a modul CLE Quadrant Lens gyûrûs szegmensekkel egészíthetõ ki. A CLE Quadrant Lens négyzetes lencse tdriver PREMIUM meghajtóval kombinálva tökéletes rendszermegoldást kínál a szabályozható lámpatestek számára kellemes háttérfényszintekkel kiemelt fontosságú területek, nagy hatású helyiségek egyenletes megvilágításához. CLE Quadrant Lens 472mm CLE Quadrant Lens 752mm CLE Quadrant Lens 1032mm Típus Színhõmérséklet Mac Adam Tipikus fényáram CRI Tipikus teljesítményfogyasztás Modulfényhasznosítás CLE Quadrant Lens G1 236mm 00lm 830 ADV 3000K SDCM 3 80lm > 80 6,6W 135lm/W CLE Quadrant Lens G1 236mm 00lm 840 ADV 4000K SDCM 3 40lm > 80 6,6W 142lm/W CLE Quadrant Lens G1 376mm 2100lm 830 ADV 3000K SDCM lm > 80 15,4W 134lm/W CLE Quadrant Lens G1 376mm 2100lm 840 ADV 4000K SDCM lm > 80 15,4W 142lm/W CLE Wing Lens G1 516mm 00lm 830 ADV 3000K SDCM 3 80lm > 80 6,6W 135lm/W CLE Wing Lens G1 516mm 00lm 840 ADV 4000K SDCM 3 40lm > 80 6,6W 142lm/W Az adatok négy szegmensre vonatkoznak f A vengine CLE Quadrant Lens négyzetes lencse tulajdonságai röviden Ideális kerek mennyezeti lámpatestekhez és függesztékekhez Nagy lámpatest-átmérõk megvalósíthatósága Négy szegmensbõl álló konstrukciók 600 és 00mm-es és további nyolc gyûrûs szegmens 1200mm-es átmérõkhöz Színtûrés: SDCM 3 Soros bekötés a homogén megvilágításhoz Élettartam: óra 5-éves garancia 8

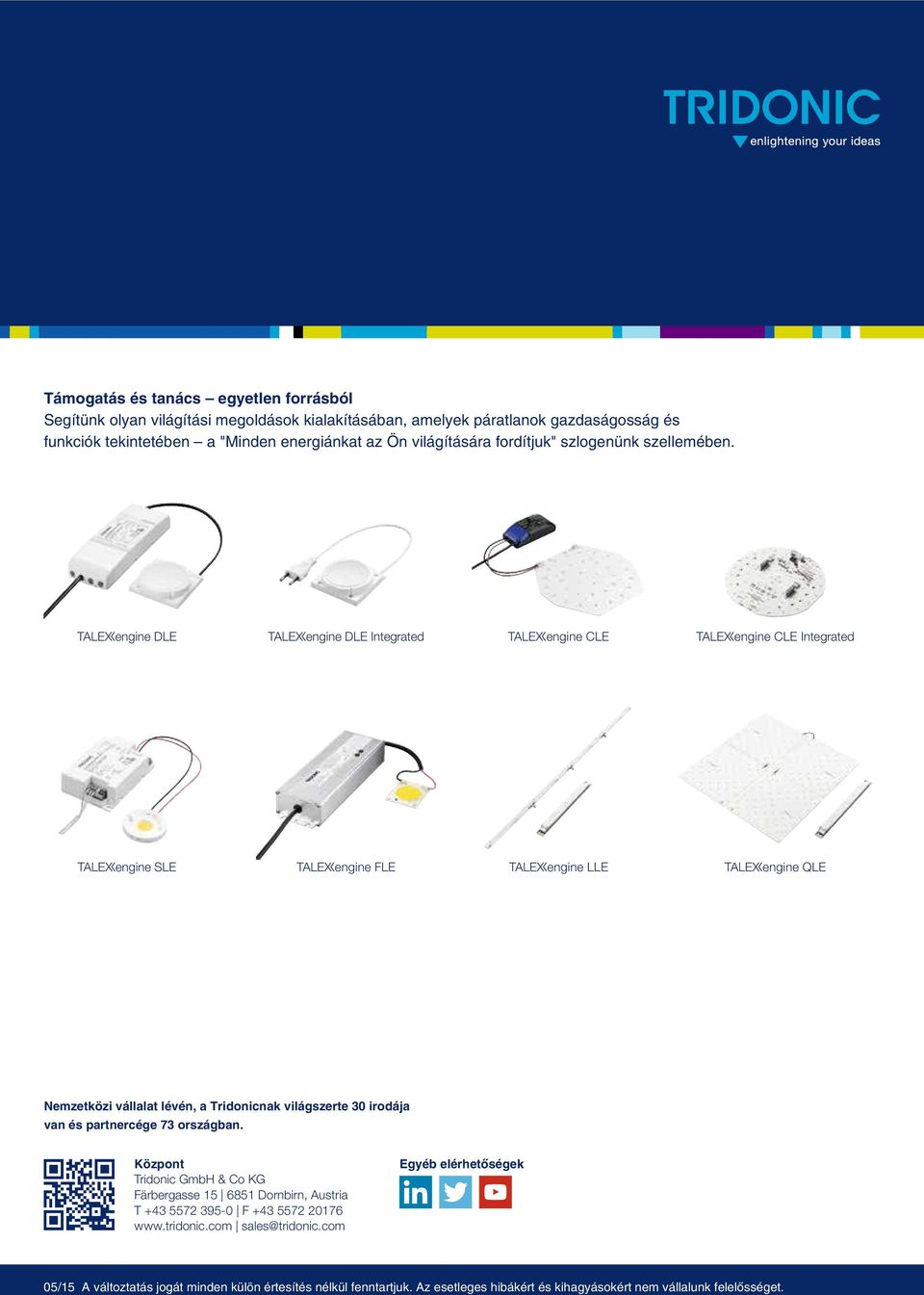

9 Támogatás és tanács egyetlen forrásból Segítünk olyan világítási megoldások kialakításában, amelyek páratlanok gazdaságosság és funkciók tekintetében a "Minden energiánkat az Ön világítására fordítjuk" szlogenünk szellemében. tengine DLE tengine DLE Integrated tengine CLE tengine CLE Integrated tengine SLE tengine FLE tengine LLE tengine QLE Nemzetközi vállalat lévén, a Tridonicnak világszerte 30 irodája van és partnercége 73 országban. Központ Tridonic GmbH & Co KG Färbergasse Dornbirn, Austria T F sales@tridonic.com Egyéb elérhetõségek 05/15 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért nem vállalunk felelõsséget.
