1 SA-SOLAR02, SOLAR10, SOLAR20 napelem modul intelligens akkumulátor töltővel Telepítési leírás Dokumentum verzió szám: v2.1. HUN A specifikációk előzetes figyelmeztetés nélkül megváltozhatnak! FIGYELEM! A napelem modulok telepítéséhez nagyfokú jártasság szükséges. Telepítés előtt olvassa el a teljes útmutatót! A napelemek szerelése során az elektromos vezetékek áramütést, égési sérüléseket okozhatnak. A napelem napfény, vagy más mesterséges megvilágítás hatására alacsony feszültségű egyenáramot termel. A modulok sorba kötésével a feszültségértékek összeadódnak, így a több modulból álló rendszer magasabb feszültségértéke komoly veszélyt jelenthet. Oldal: 1 / 10

2 Napelem modulok: Típus SA-SOLAR02 SA-SOLAR10 SA-SOLAR20 Napelem maximális kimenő feszültsége: 17,53 V 17,53V 17,53V Napelem teljesítménye: max. 35 W max. 145W max. 230W Maximális töltőáram: 2A 10A 20A A fogyasztó áramfogyasztása: átlagos / *minimális Javasolt opciós akkumulátor: Üzemeltetési hőmérséklet: Mérete mm (HxSZxM): átlagos: 0.5A minimális: 0.317A átlagos. 3A minimális: 1.5A átlagos. 6A minimális: 3.0A 12V/20.0Ah 12V/120.0Ah 12V/120.0Ah 12V/200.0Ah - 40 C tól +85 C - 40 C tól +85 C - 40 C tól +85 C 638x286x x1000x x 977 x 39.5 Súly: 1.8kg 4.0kg 19.0kg Szerelés: Opciós konzollal: SA-SOLAR K1, konzol szett. Gyári opciós konzol: NINCS. S szorítófül gyári tartozékkal, lehet a napelem modult pl. tetőre rögzíteni. Gyári opciós konzol: NINCS. S szorítófül gyári tartozékkal, lehet a napelem modult pl. tetőre rögzíteni. *Minimális: napi töltésmennyiség decemberi napra méretezve. A legkisebb napelemes töltésre felkészülve a riasztó maximális áramfogyasztása pl. 317mA lehet. Oldal: 2 / 10

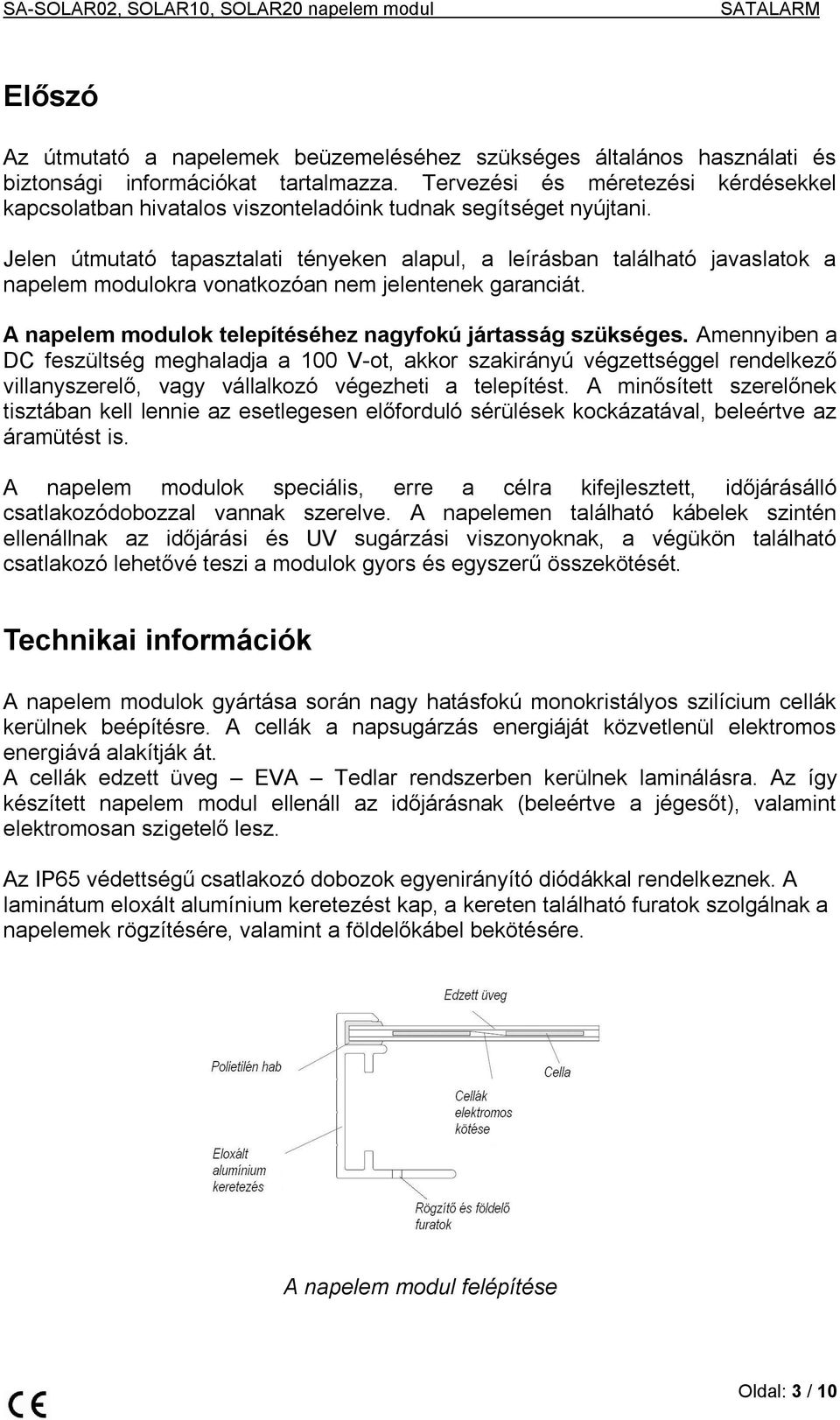

3 Előszó Az útmutató a napelemek beüzemeléséhez szükséges általános használati és biztonsági információkat tartalmazza. Tervezési és méretezési kérdésekkel kapcsolatban hivatalos viszonteladóink tudnak segítséget nyújtani. Jelen útmutató tapasztalati tényeken alapul, a leírásban található javaslatok a napelem modulokra vonatkozóan nem jelentenek garanciát. A napelem modulok telepítéséhez nagyfokú jártasság szükséges. Amennyiben a DC feszültség meghaladja a 100 V-ot, akkor szakirányú végzettséggel rendelkező villanyszerelő, vagy vállalkozó végezheti a telepítést. A minősített szerelőnek tisztában kell lennie az esetlegesen előforduló sérülések kockázatával, beleértve az áramütést is. A napelem modulok speciális, erre a célra kifejlesztett, időjárásálló csatlakozódobozzal vannak szerelve. A napelemen található kábelek szintén ellenállnak az időjárási és UV sugárzási viszonyoknak, a végükön található csatlakozó lehetővé teszi a modulok gyors és egyszerű összekötését. Technikai információk A napelem modulok gyártása során nagy hatásfokú monokristályos szilícium cellák kerülnek beépítésre. A cellák a napsugárzás energiáját közvetlenül elektromos energiává alakítják át. A cellák edzett üveg EVA Tedlar rendszerben kerülnek laminálásra. Az így készített napelem modul ellenáll az időjárásnak (beleértve a jégesőt), valamint elektromosan szigetelő lesz. Az IP65 védettségű csatlakozó dobozok egyenirányító diódákkal rendelkeznek. A laminátum eloxált alumínium keretezést kap, a kereten található furatok szolgálnak a napelemek rögzítésére, valamint a földelőkábel bekötésére. A napelem modul felépítése Oldal: 3 / 10

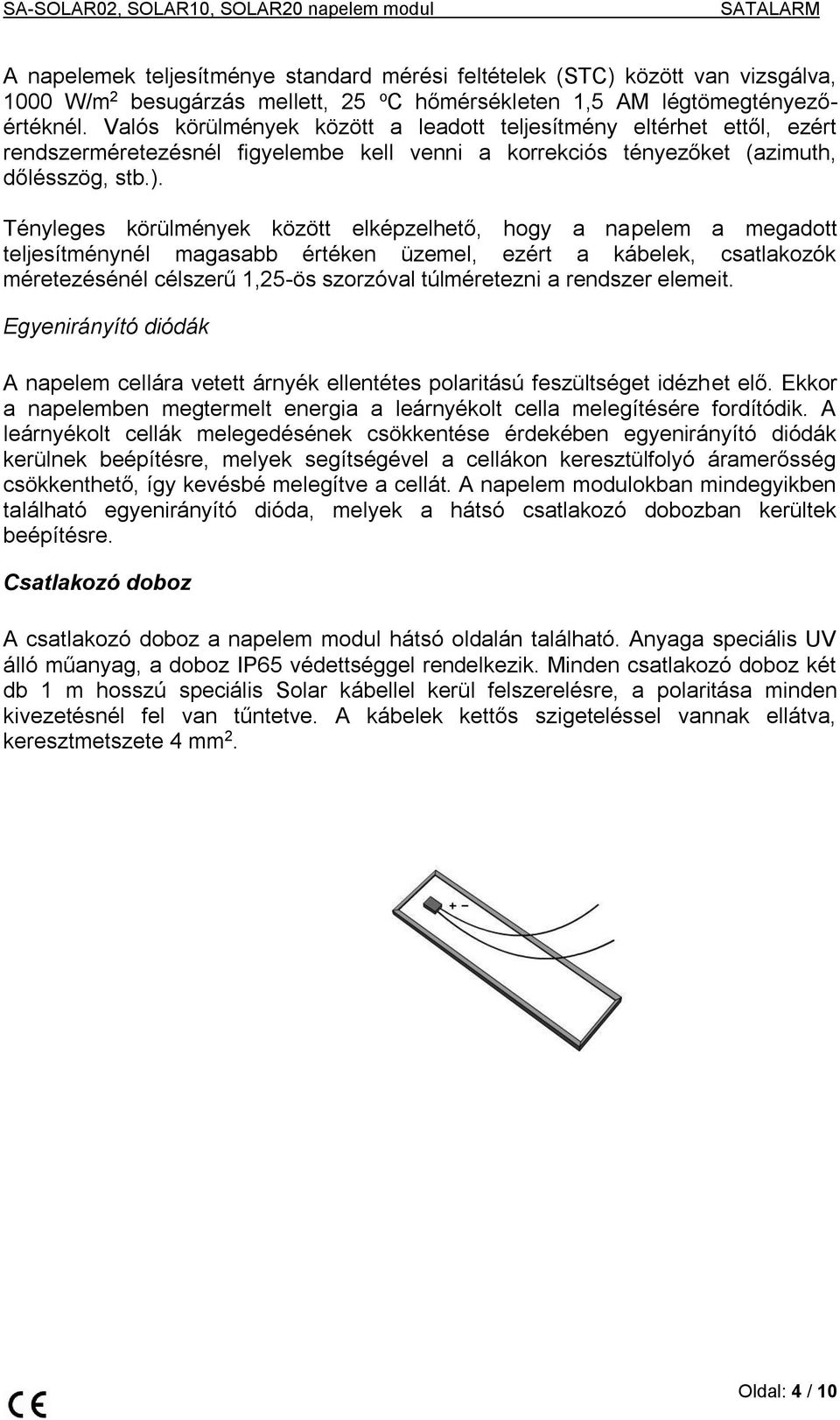

4 A napelemek teljesítménye standard mérési feltételek (STC) között van vizsgálva, 1000 W/m 2 besugárzás mellett, 25 o C hőmérsékleten 1,5 AM légtömegtényezőértéknél. Valós körülmények között a leadott teljesítmény eltérhet ettől, ezért rendszerméretezésnél figyelembe kell venni a korrekciós tényezőket (azimuth, dőlésszög, stb.). Tényleges körülmények között elképzelhető, hogy a napelem a megadott teljesítménynél magasabb értéken üzemel, ezért a kábelek, csatlakozók méretezésénél célszerű 1,25-ös szorzóval túlméretezni a rendszer elemeit. Egyenirányító diódák A napelem cellára vetett árnyék ellentétes polaritású feszültséget idézhet elő. Ekkor a napelemben megtermelt energia a leárnyékolt cella melegítésére fordítódik. A leárnyékolt cellák melegedésének csökkentése érdekében egyenirányító diódák kerülnek beépítésre, melyek segítségével a cellákon keresztülfolyó áramerősség csökkenthető, így kevésbé melegítve a cellát. A napelem modulokban mindegyikben található egyenirányító dióda, melyek a hátsó csatlakozó dobozban kerültek beépítésre. Csatlakozó doboz A csatlakozó doboz a napelem modul hátsó oldalán található. Anyaga speciális UV álló műanyag, a doboz IP65 védettséggel rendelkezik. Minden csatlakozó doboz két db 1 m hosszú speciális Solar kábellel kerül felszerelésre, a polaritása minden kivezetésnél fel van tűntetve. A kábelek kettős szigeteléssel vannak ellátva, keresztmetszete 4 mm 2. Oldal: 4 / 10

5 Figyelmeztetések Áramütés-veszély a napelemek telepítésekkor, kábelezéskor bekötéskor! A napelemek egyenáramot állítanak elő napsütés, vagy más mesterséges fény hatására. A napelemeket ajánlott az eredeti csomagolásban tartani a felszerelésig. Ha a napelemet fény éri nem szabad a csatlakozókat megérinteni. Mindig a megfelelő elektromosan szigetelt szerszámot kell használni. A napelemet nem szabad megfelelő alátámasztás nélkül szabadon hagyni, mert az üveg eltörhet. A törött modul már nem javítható. A napelem keretbe nem szabad lyukakat fúrni. Ez a garancia elvesztését eredményezi. A napelem modul felszerelésekkor, illetve a kábelek bekötésénél célszerű a modult teljes felületen letakarni. Így csökkenthető az áramütés veszélye Óvakodni kell az éles szélektől! Csak száraz időben szabad a napelemeket telepíteni. A modulra fényt koncentrálni tilos! Ne lépj rá a modulra! Vigyázni kell, hogy a modul ne essen le a földre, illetve idegen tárgyak ne essenek a modulra. Oldal: 5 / 10

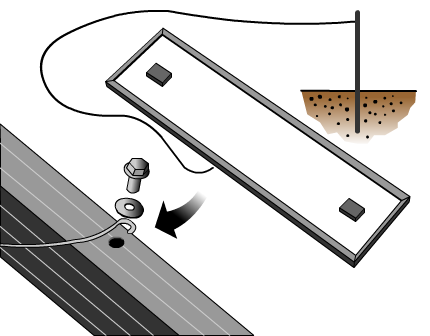

6 Telepítés A napelemek telepítését és bekötését csak szakember végezheti. A napelemek beüzemeltetése során a gyermekeket távol kell tartani. A napelemet csak rendeltetésszerűen szabad használni Ne szerelje szét a modult, ne távolítson el semmilyen elemet vagy matricát, melyet a gyártó helyezett a berendezésre. Soros és párhuzamos kötés A napelem modulok sorbakötésével a feszültségérték megnövekszik. NE KÖSSE SORBA A NAPELEMEKET, MERT A TÚLFESZÜLTSÉG MIATT A TÖLTŐÁRAMKÖR TÖNKREMEGY! Párhuzamos kötést akkor alkalmazunk, ha az áramerősség értéket szeretnénk növelni. Ilyenkor a napelemek pozitív kivezetését kell egymással összekötni, illetve a negatív kivezetésekkel ugyanezt megtenni. A fenti második ábrán látható a párhuzamos csatlakoztatás vázlata. Párhuzamos kötés esetén figyelembe kell venni a kábelen folyó áram erősségét és ennek megfelelően kiválasztani a kábelkeresztmetszetét. Jobb oldalról kell a napelemet csatlakoztatni. Fordított polaritás ellen a panel védve van, de fordított bekötést nem lehet védeni és tönkremegy, ha nem figyel oda telepítéskor! A napelemek telepítéséhez többfajta felszerelő rendszer áll rendelkezésre. A felszerelő rendszerek ellenállnak az időjárási viszonyoknak. A napelem modulok keretein található furatok könnyű felszerelhetőséget biztosítanak. Az alábbi ábrán egy példa látható a napelemek rögzítésére. Földelés A napelem modulok keretét le kell földelni. A modulokon található egy földelő emblémával ellátott furat. A felszerelő rendszert elektromosan össze kell kötni a napelem kerettel. Amennyiben a felszerelő rendszer elektromosan nem vezető, biztosítani kell a napelemek közötti földelési kapcsolatot. Oldal: 6 / 10

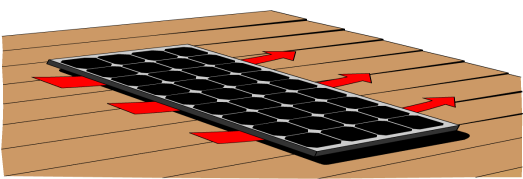

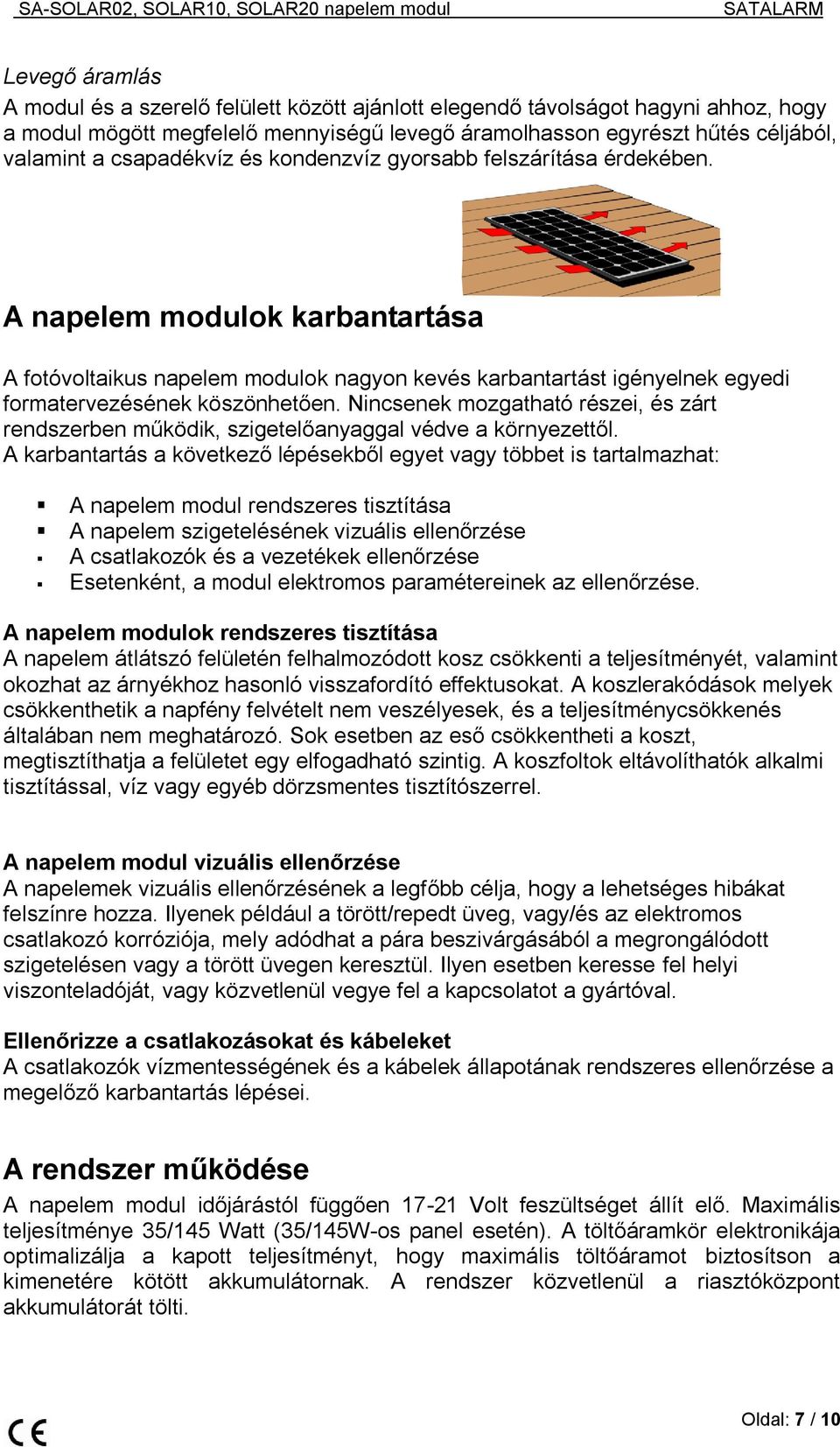

7 i SA-SOLAR02, SOLAR10, SOLAR20 napelem modul Levegő áramlás A modul és a szerelő felülett között ajánlott elegendő távolságot hagyni ahhoz, hogy a modul mögött megfelelő mennyiségű levegő áramolhasson egyrészt hűtés céljából, valamint a csapadékvíz és kondenzvíz gyorsabb felszárítása érdekében. A napelem modulok karbantartása A fotóvoltaikus napelem modulok nagyon kevés karbantartást igényelnek egyedi formatervezésének köszönhetően. Nincsenek mozgatható részei, és zárt rendszerben működik, szigetelőanyaggal védve a környezettől. A karbantartás a következő lépésekből egyet vagy többet is tartalmazhat: A napelem modul rendszeres tisztítása A napelem szigetelésének vizuális ellenőrzése A csatlakozók és a vezetékek ellenőrzése Esetenként, a modul elektromos paramétereinek az ellenőrzése. A napelem modulok rendszeres tisztítása A napelem átlátszó felületén felhalmozódott kosz csökkenti a teljesítményét, valamint okozhat az árnyékhoz hasonló visszafordító effektusokat. A koszlerakódások melyek csökkenthetik a napfény felvételt nem veszélyesek, és a teljesítménycsökkenés általában nem meghatározó. Sok esetben az eső csökkentheti a koszt, megtisztíthatja a felületet egy elfogadható szintig. A koszfoltok eltávolíthatók alkalmi tisztítással, víz vagy egyéb dörzsmentes tisztítószerrel. A napelem modul vizuális ellenőrzése A napelemek vizuális ellenőrzésének a legfőbb célja, hogy a lehetséges hibákat felszínre hozza. Ilyenek például a törött/repedt üveg, vagy/és az elektromos csatlakozó korróziója, mely adódhat a pára beszivárgásából a megrongálódott szigetelésen vagy a törött üvegen keresztül. Ilyen esetben keresse fel helyi viszonteladóját, vagy közvetlenül vegye fel a kapcsolatot a gyártóval. Ellenőrizze a csatlakozásokat és kábeleket A csatlakozók vízmentességének és a kábelek állapotának rendszeres ellenőrzése a megelőző karbantartás lépései. A rendszer működése A napelem modul időjárástól függően Volt feszültséget állít elő. Maximális teljesítménye 35/145 Watt (35/145W-os panel esetén). A töltőáramkör elektronikája optimalizálja a kapott teljesítményt, hogy maximális töltőáramot biztosítson a kimenetére kötött akkumulátornak. A rendszer közvetlenül a riasztóközpont akkumulátorát tölti. Oldal: 7 / 10

8 i SA-SOLAR02, SOLAR10, SOLAR20 napelem modul Beüzemelési lépések 1. Szerelje fel a napelemet úgy, hogy a lehető legtöbb órában közvetlenül a nap felé nézzen 2. A kötődobozt szerelje fel, lehetőleg esővédett helyre 3. Vezetékelje a napelemet illetve a riasztóközpont akkumulátorát a kötődobozig 4. Csatlakoztassa az akkumulátort a sorkapocsba, megfelelő polaritással 5. Csatlakoztassa a napelemet a töltőáramkör bemeneti sorkapcsára, megfelelő polaritással 6. Amennyiben a napelem által szolgáltatott feszültségszint eléri a 17V-os határt, az áramkör bekapcsol és tölteni kezdi az akkumulátort. Ezt a zöld LED jelzi. A töltőáramkörön két állapotjelző LED található. A töltést jelző zöld, a hibajelző piros színű. A két LED együtt mutatja az aktuális állapotot. Töltés LED (zöld) Hiba LED (piros) Állapot nem világít nem világít Nincs töltés, kikapcsolt állapot (pl. éjszaka) nem világít világít Akkumulátor hiba világít nem világít Töltés folyamatban Tápellátás méretezése Figyelem! Ahhoz, hogy a riasztórendszer energiaellátása hibátlanul működjön napelemes táplálással, pontosan kell a rendszert méretezni és működését megtervezni. A napelem ideális esetben 35 Watt teljesítményt szolgáltat. Ezt a teljesítményt a töltőáramkör az akkumulátor töltésére fordítja. Az akkumulátor feszültsége tipikusan 13,6 Volt. Az I=P/U összefüggésből kiszámolható, hogy a töltőáram ebben az esetben 35/13,6=2,57 Amper Ez a töltőáram akkor áll rendelkezésre, ha a nap rásüt a napelemre. Borús időben ez az áram lecsökken 500mA-1A körüli értékre. Éjjel az áramkör kikapcsol. A napsütéses órák számának és nappalok hosszának ismeretében tervezhető, hogy mekkora mértékű energiát képes a napelem modul szolgáltatni. Ez az érték december hónapban a legkevesebb, ekkor ugyanis a legrövidebb nap 8,2 órás, az átlagos napsütés pedig 1,7 órát tart. Példa: Napi töltésmennyiség decemberi napra méretezve: 1,7 óra 2,57A + 6,5 óra 0,5A = 7,61Ah töltés naponta Ez az energiamennyiség, amelyből a fogyasztó naponta gazdálkodni tud. A terhelés folyamatosan a nap 24 órájában az akkumulátorról táplálkozik, tehát Amperórára visszaszámolva: 7,61Ah / 24 óra = 317mAh folyamatos fogyasztás. Következtetés: A legkisebb napelemes töltésre felkészülve a riasztó maximális áramfogyasztása 317mA lehet. Oldal: 8 / 10

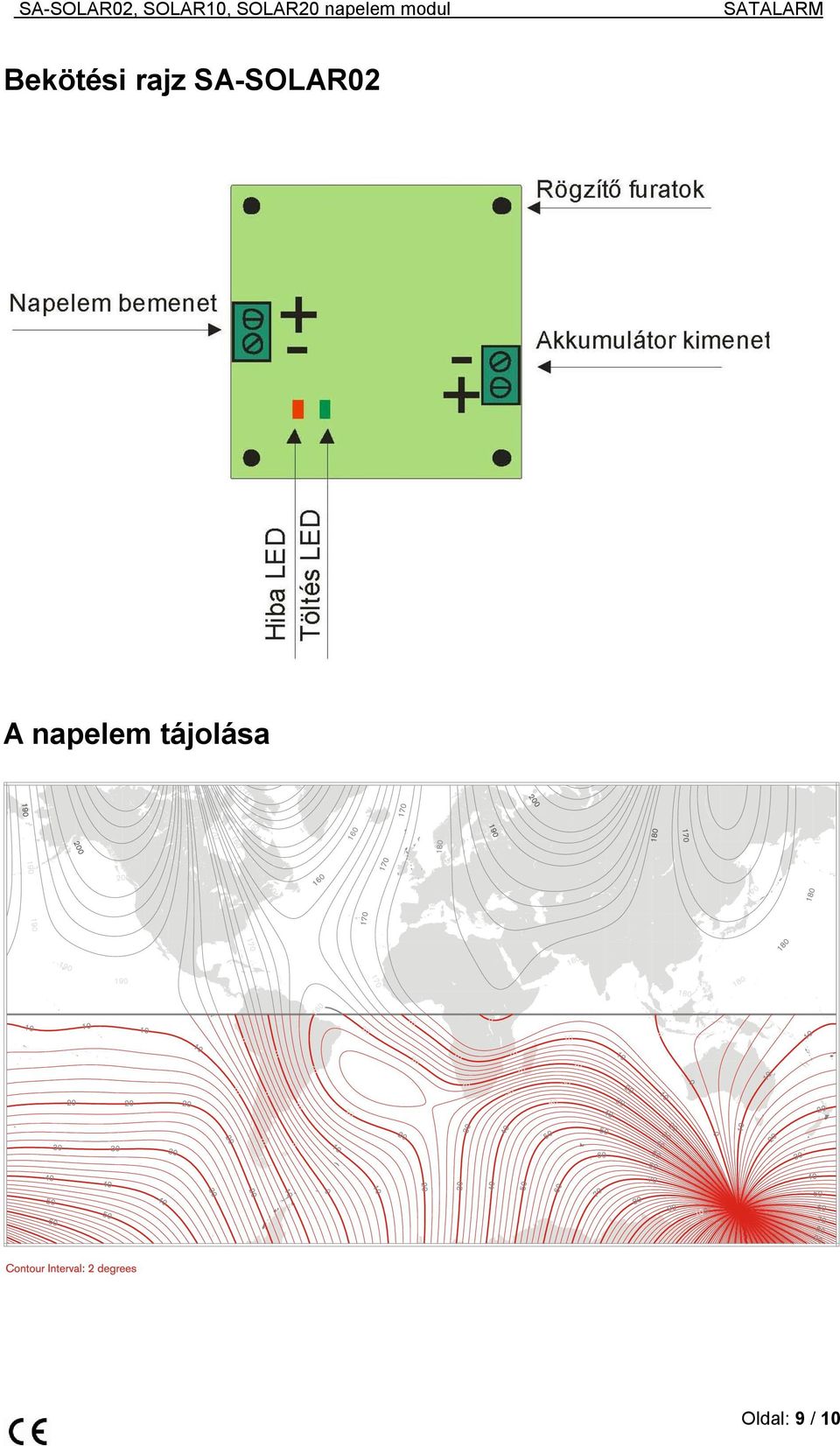

9 i SA-SOLAR02, SOLAR10, SOLAR20 napelem modul Bekötési rajz SA-SOLAR02 A napelem tájolása Oldal: 9 / 10

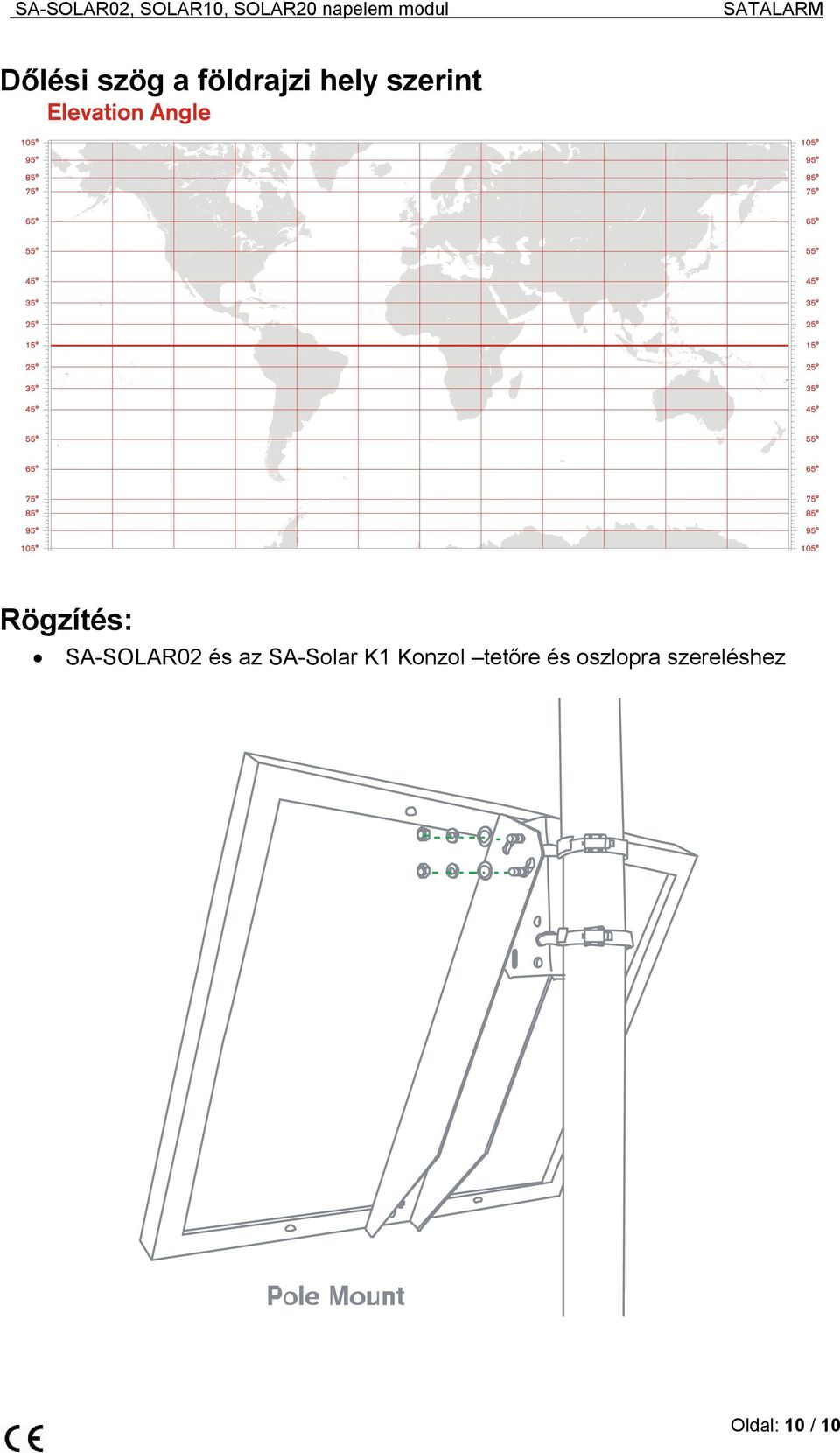

10 i SA-SOLAR02, SOLAR10, SOLAR20 napelem modul Dőlési szög a földrajzi hely szerint Rögzítés: SA-SOLAR02 és az SA-Solar K1 Konzol tetőre és oszlopra szereléshez Oldal: 10 / 10
