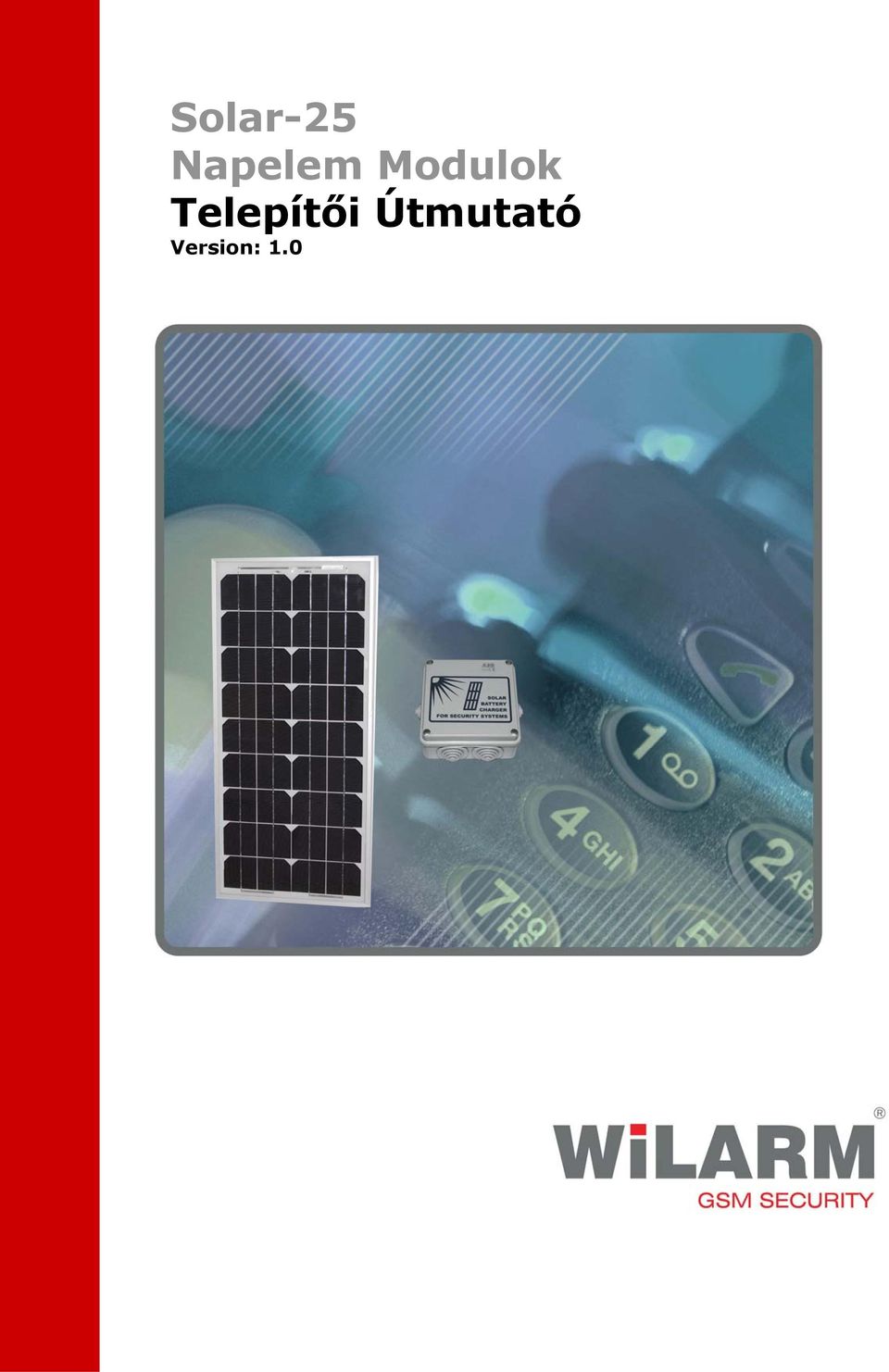

1 Version: 1.0

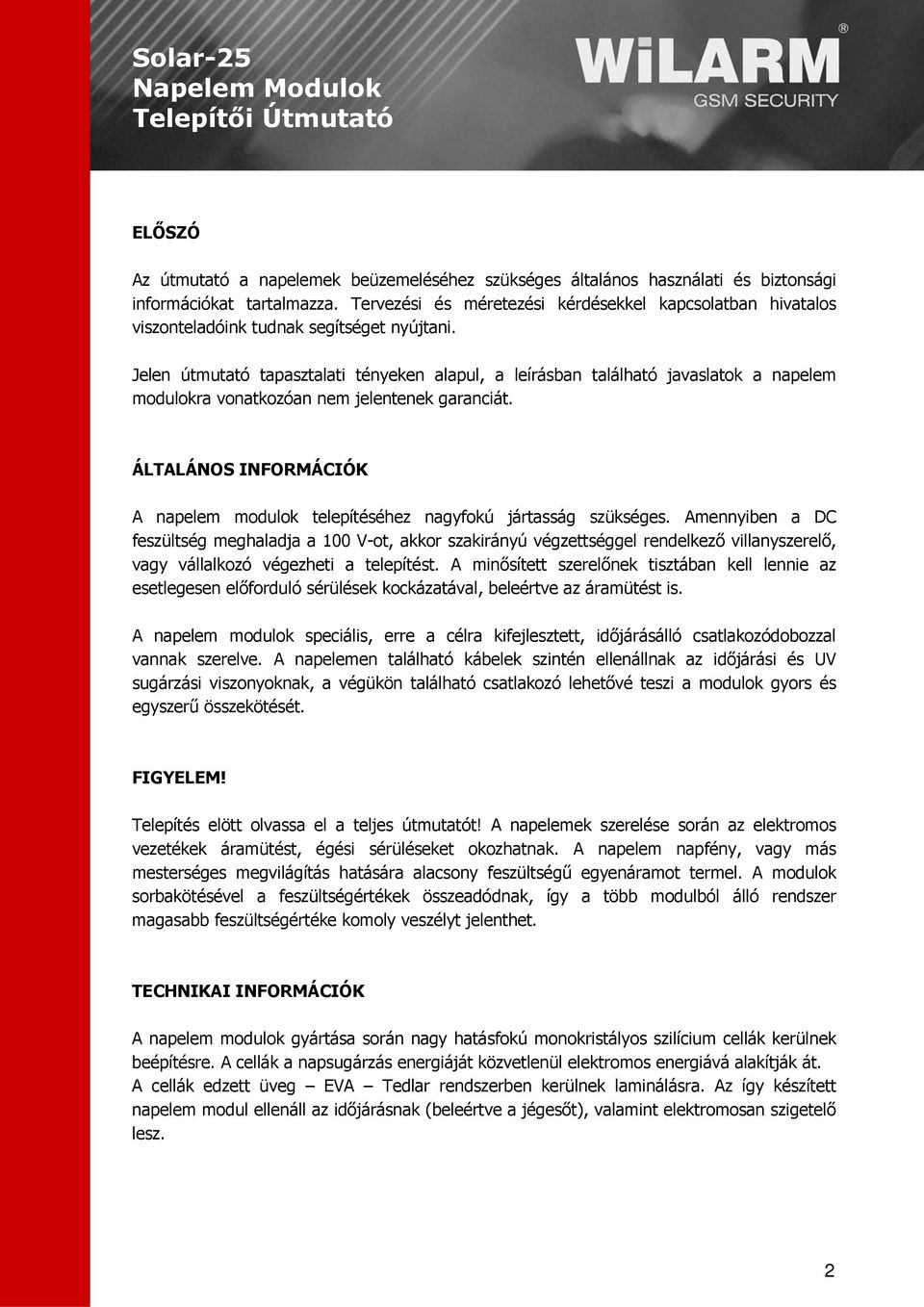

2 ELŐSZÓ Az útmutató a napelemek beüzemeléséhez szükséges általános használati és biztonsági információkat tartalmazza. Tervezési és méretezési kérdésekkel kapcsolatban hivatalos viszonteladóink tudnak segítséget nyújtani. Jelen útmutató tapasztalati tényeken alapul, a leírásban található javaslatok a napelem modulokra vonatkozóan nem jelentenek garanciát. ÁLTALÁNOS INFORMÁCIÓK A napelem modulok telepítéséhez nagyfokú jártasság szükséges. Amennyiben a DC feszültség meghaladja a 100 V-ot, akkor szakirányú végzettséggel rendelkező villanyszerelő, vagy vállalkozó végezheti a telepítést. A minősített szerelőnek tisztában kell lennie az esetlegesen előforduló sérülések kockázatával, beleértve az áramütést is. A napelem modulok speciális, erre a célra kifejlesztett, időjárásálló csatlakozódobozzal vannak szerelve. A napelemen található kábelek szintén ellenállnak az időjárási és UV sugárzási viszonyoknak, a végükön található csatlakozó lehetővé teszi a modulok gyors és egyszerű összekötését. FIGYELEM! Telepítés elött olvassa el a teljes útmutatót! A napelemek szerelése során az elektromos vezetékek áramütést, égési sérüléseket okozhatnak. A napelem napfény, vagy más mesterséges megvilágítás hatására alacsony feszültségű egyenáramot termel. A modulok sorbakötésével a feszültségértékek összeadódnak, így a több modulból álló rendszer magasabb feszültségértéke komoly veszélyt jelenthet. TECHNIKAI INFORMÁCIÓK A napelem modulok gyártása során nagy hatásfokú monokristályos szilícium cellák kerülnek beépítésre. A cellák a napsugárzás energiáját közvetlenül elektromos energiává alakítják át. A cellák edzett üveg EVA Tedlar rendszerben kerülnek laminálásra. Az így készített napelem modul ellenáll az időjárásnak (beleértve a jégesőt), valamint elektromosan szigetelő lesz. 2

Jelen útmutató tapasztalati tényeken alapul, a leírásban található javaslatok a napelem modulokra vonatkozóan nem jelentenek garanciát.

3 Az IP65 védettségű csatlakozó dobozok egyenirányító diódákkal rendelkeznek. A laminátum eloxált aluminium keretezést kap, a kereten található furatok szolgálnak a napelemek rögzítésére, valamint a földelőkábel bekötésére. A napelem modul felépítése A napelemek teljesítménye standard mérési feltételek (STC) között van vizsgálva, 1000 W/m 2 besugárzás mellett, 25 o C hőmérsékleten 1,5 AM légtömegtényező-értéknél. Valós körülmények között a leadott teljesítmény eltérhet ettől, ezért rendszer méretezésnél figyelembe kell venni a korrekciós tényezőket (azimuth, dőlésszög, stb.). Tényleges körülmények között elképzelhető, hogy a napelem a megadott teljesesítménynél magasabb értéken üzemel, ezért a kábelek, csatlakozók méretezésénél célszerű 1,25-ös szorzóval túlméretezni a rendszer elemeit. Egyenirányító diódák A napelem cellára vetett árnyék ellentétes polaritású feszültséget idézhet elő. Ekkor a napelemben megtermelt energia a leárnyékolt cella melegítésére fordítódik. A leárnyékolt cellák melegedésének csökkentése érdekében egyenirányító diódák kerülnek beépítésre, melyek segítségével a cellákon keresztülfolyó áramerősség csökkenthető, így kevésbé melegítve a cellát. A napelem modulokban mindegyikben található egyenirányító dióda, melyek a hátsó csatlakozó dobozban kerültek beépítésre. 3

A napelem modul felépítése A napelemek teljesítménye standard mérési feltételek (STC) között van vizsgálva, 1000 W/m 2 besugárzás mellett, 25 o C hőmérsékleten 1,5 AM légtömegtényező-értéknél.

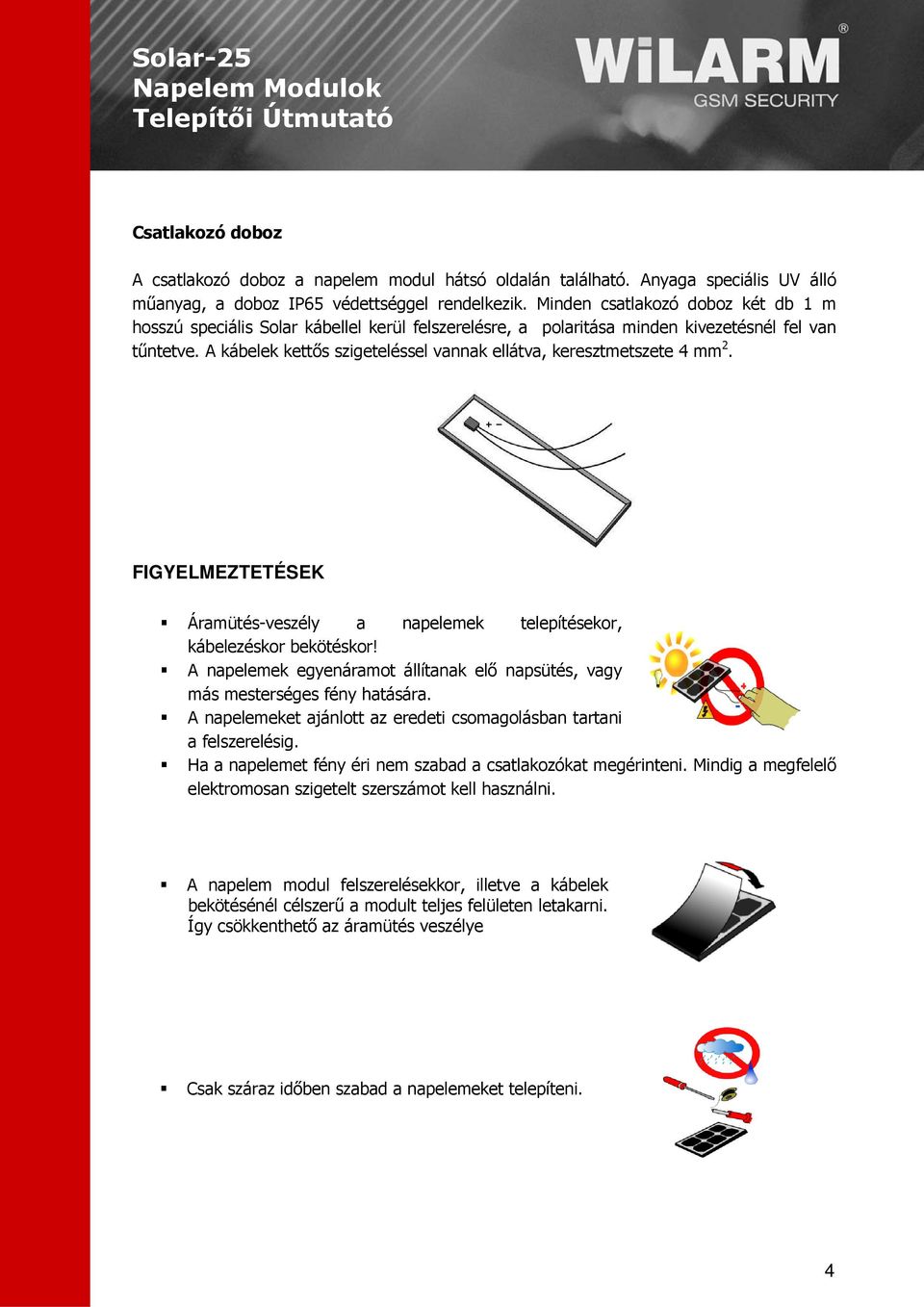

4 Csatlakozó doboz A csatlakozó doboz a napelem modul hátsó oldalán található. Anyaga speciális UV álló műanyag, a doboz IP65 védettséggel rendelkezik. Minden csatlakozó doboz két db 1 m hosszú speciális Solar kábellel kerül felszerelésre, a polaritása minden kivezetésnél fel van tűntetve. A kábelek kettős szigeteléssel vannak ellátva, keresztmetszete 4 mm 2. FIGYELMEZTETÉSEK Áramütés-veszély a napelemek telepítésekor, kábelezéskor bekötéskor! A napelemek egyenáramot állítanak elő napsütés, vagy más mesterséges fény hatására. A napelemeket ajánlott az eredeti csomagolásban tartani a felszerelésig. Ha a napelemet fény éri nem szabad a csatlakozókat megérinteni. Mindig a megfelelő elektromosan szigetelt szerszámot kell használni. A napelem modul felszerelésekkor, illetve a kábelek bekötésénél célszerű a modult teljes felületen letakarni. Így csökkenthető az áramütés veszélye Csak száraz időben szabad a napelemeket telepíteni. 4

A kábelek kettős szigeteléssel vannak ellátva, keresztmetszete 4 mm 2. FIGYELMEZTETÉSEK Áramütés-veszély a napelemek telepítésekor, kábelezéskor bekötéskor!

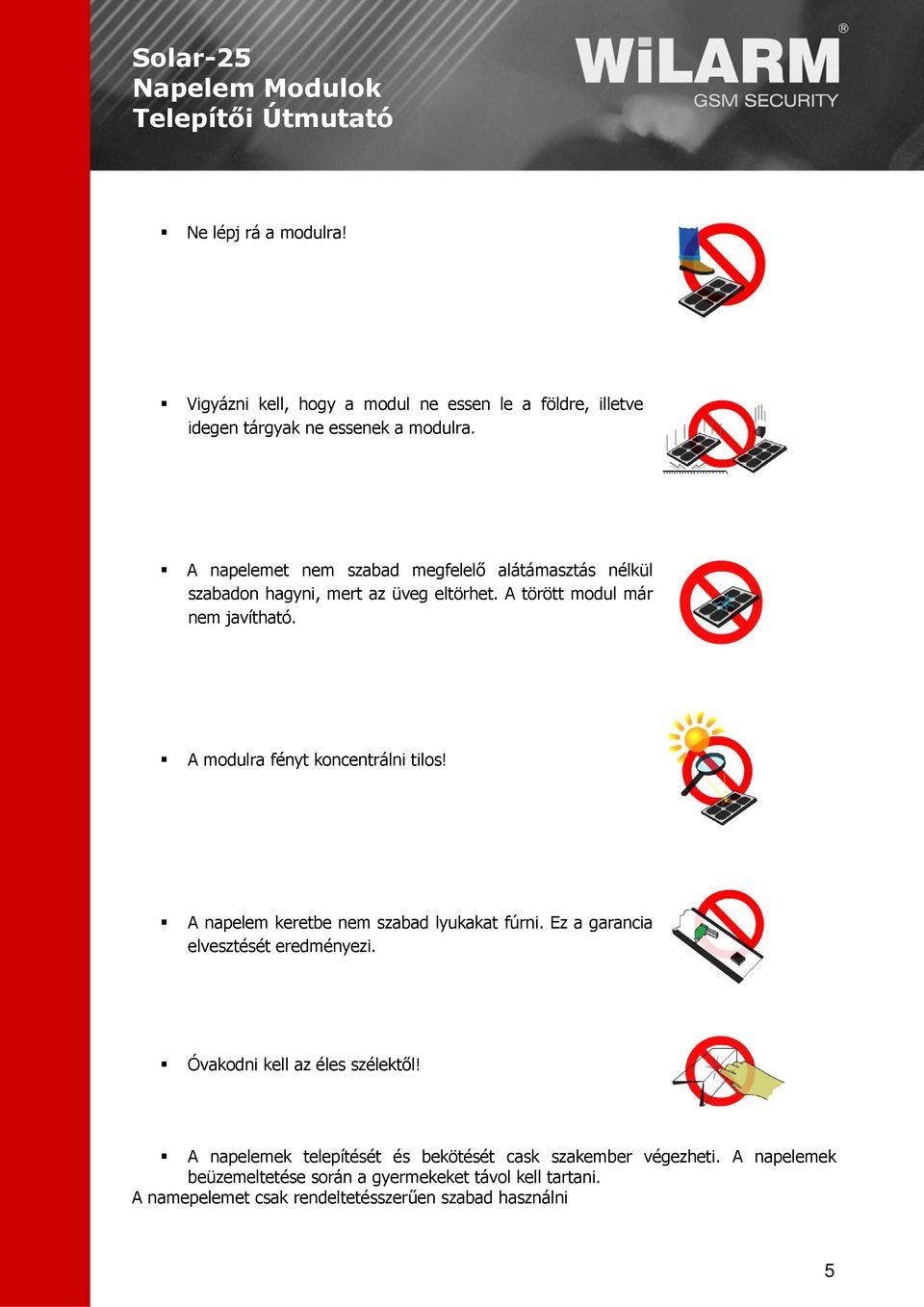

5 Ne lépj rá a modulra! Vigyázni kell, hogy a modul ne essen le a földre, illetve idegen tárgyak ne essenek a modulra. A napelemet nem szabad megfelelő alátámasztás nélkül szabadon hagyni, mert az üveg eltörhet. A törött modul már nem javítható. A modulra fényt koncentrálni tilos! A napelem keretbe nem szabad lyukakat fúrni. Ez a garancia elvesztését eredményezi. Óvakodni kell az éles szélektől! A napelemek telepítését és bekötését cask szakember végezheti. A napelemek beüzemeltetése során a gyermekeket távol kell tartani. A namepelemet csak rendeltetésszerűen szabad használni 5

A modulra fényt koncentrálni tilos! A napelem keretbe nem szabad lyukakat fúrni. Ez a garancia elvesztését eredményezi.

6 TELEPÍTÉS Soros és párhuzamos kötés A napelem modulok sorbakötésével a feszültségérték megnövekszik. NE KÖSSE SORBA A NAPELEMEKET, MERT A TÚLFESZÜLTSÉG MIATT A TÖLTŐÁRAMKÖR TÖNKREMEGY! Párhuzamos kötést akkor alkalmazunk, ha az áramerősség értéket szeretnénk növelni. Ilyenkor a napelemek pozitív kivezetését kell egymással összekötni, illetne a negatív kivezetésekkel ugyanezt megtenni. A fenti ábrán látható a párhuzamos csatlakoztatás vázlata. Párhuzamos kötés esetén figyelembe kell venni a kábelen folyó áram erősségét és ennek megfelelően kiválasztani a kábelkeresztmetszetét. A napelemek telepítéséhez többfajta felszerelő rendszer all rendelkezésre. A felszerelő rendszerek ellenállnak az időjárási viszonyoknak. A napelem modulok keretein található furatok könnyű felszerelhetőséget biztosítanak. Az alábbi ábrán egy példa látható a napelemek rögzítésére. 6

Ilyenkor a napelemek pozitív kivezetését kell egymással összekötni, illetne a negatív kivezetésekkel ugyanezt megtenni. A fenti ábrán látható a párhuzamos csatlakoztatás vázlata.

7 Földelés A nalepem modulok keretét le kell földelni. A modulokon található egy földelő emblémával ellátott furat. A felszerelő rendszert elektromosan össze kell kötni a napelem kerettel. Amennyiben a felszerelő rendszer elektromosan nem vezető, biztosítani kell a napelemek közötti földelési kapcsolatot. Levegő áramlás A modul és a szerelő felülett között ajánlott elegendő távolságot hagyni ahhoz, hogy a modul mögött megfelelő mennyiségű levegő áramolhasson egyrészt hűtés céljából, valamint a csapadékvíz és kondenzvíz gyorsabb felszárítása érdekében. 7

Amennyiben a felszerelő rendszer elektromosan nem vezető, biztosítani kell a napelemek közötti földelési kapcsolatot.

8 A NAPELEM MODULOK KARBANTARTÁSA A fotovoltaikus napelem modulok nagyon kevés karbantartást igényelnek egyedi formatervezésének köszönhetően. Nincsenek mozgatható részei, és zárt rendszerben működik, szigetelőanyaggal védve a környezettől. A karbantartás a következő lépésekből egyet vagy többet is tartalmazhat: A napelem modul rendszeres tisztítása A napelem szigetelésének vizuális ellenőrzése A csatlakozók és a vezetékek ellenőrzése Esetenként, a modul elektromos paramétereinek az ellenőrzése. A napelem modulok rendszeres tisztítása A napelem átlátszó felületén felhalmozódott kosz csökkenti a teljesítményét, valamint okozhat az árnyékhoz hasonló visszafordító effektusokat. A koszlerakódások melyek csökkenthetik a napfény felvételt nem veszélyesek, és a teljesítménycsökkenés általában nem meghatározó. Sok esetben az eső csökkentheti a koszt, megtisztíthatja a felületet egy elfogadható szintig. A koszfoltok eltávolíthatók alkalmi tisztítással, víz vagy egyéb dörzsmentes tisztítószerrel. A napelem modul vizuális ellenőrzése A napelemek vizuális ellenőrzésének a legfőbb célja, hogy a lehetséges hibákat felszínre hozza. Ilyenek például a törött/repedt üveg, vagy/és az elektromos csatlakozó korróziója, mely adódhat a pára beszivárgásából a megrongálódott szigetelésen vagy a törött üvegen keresztül. Ilyen esetben keresse fel helyi viszonteladóját, vagy közvetlenül vegye fel a kapcsolatot a gyártóval. Ellenőrizze a csatlakozásokat és kábeleket A csatlakozók vízmentességének és a kábelek állapotának rendszeres ellenőrzése a megelőző karbantartás lépései. 8

A karbantartás a következő lépésekből egyet vagy többet is tartalmazhat: A napelem modul rendszeres tisztítása A napelem szigetelésének vizuális ellenőrzése A csatlakozók és a vezetékek ellenőrzése

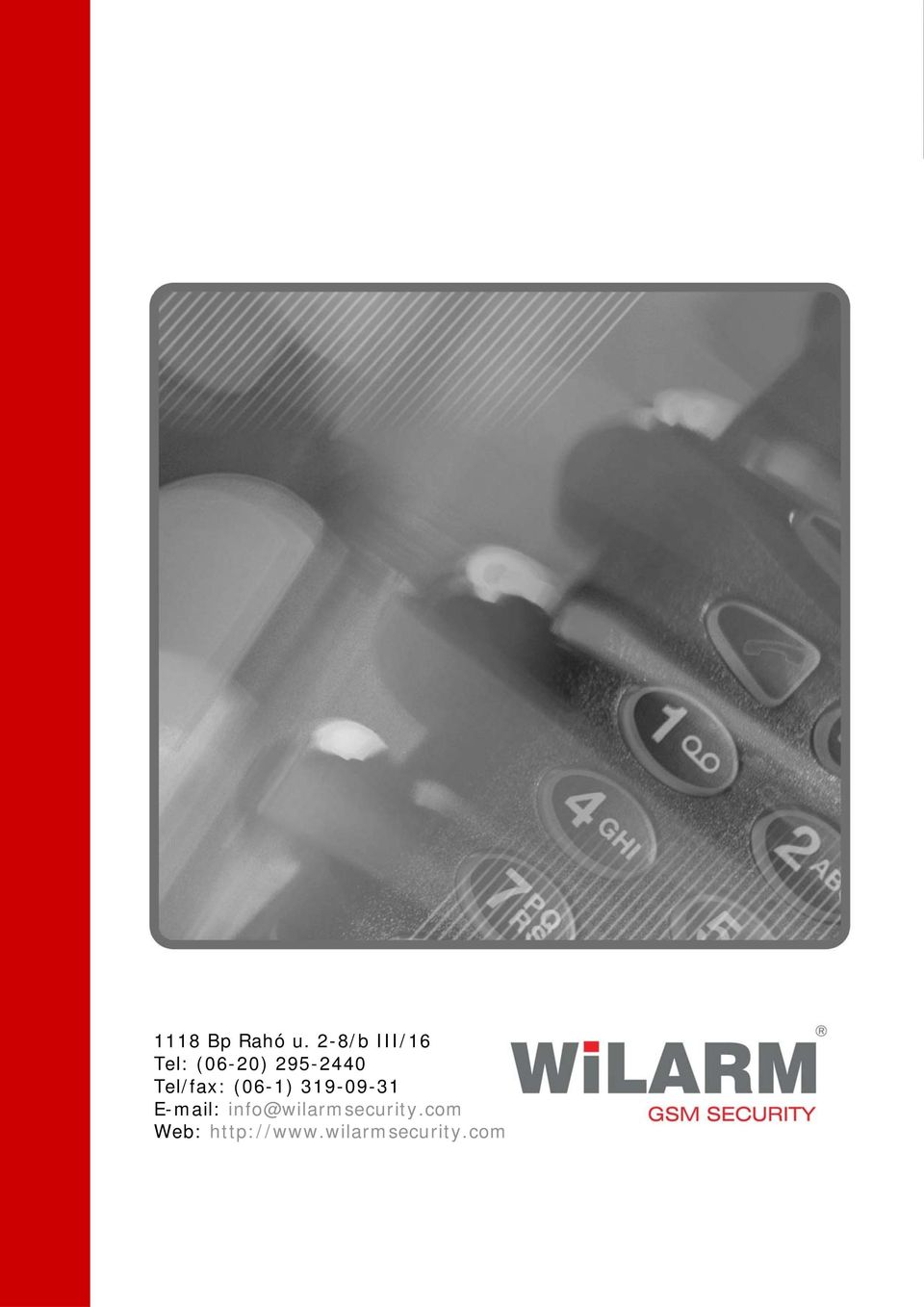

9 1118 Bp Rahó u. 2-8/b III/16 Tel: (06-20) Tel/fax: (06-1) Web: 9
