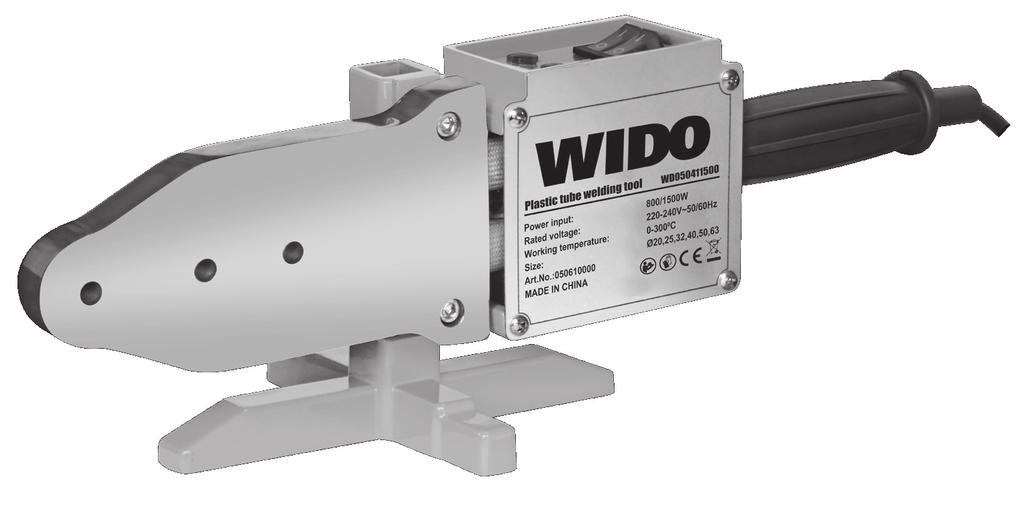

1 Műanyag cső hegesztő WD W

2 WD Köszönjük, hogy WIDO termék vásárlása mellett döntött. Biztosak vagyunk abban, hogy értékelni fogja a termék minőségét, és teljes mértékben elégedett lesz a vásárlással. Kérjük, olvassa el figyelmesen a kezelési és karbantartási utasítást arról, hogyan kell az előírásoknak megfelelően működtetni ezt a terméket.

3 C 50 WD

4 1500W MŰANYAG CSŐ HEGESZTŐ HU ALKATRÉSZ LISTA 1) Tartó 2) Fűtőlap 3) Lámpa 4) Kapcsoló 5) Fogantyú 6) Hőfok szabályzó ÁLTALÁNOS TARTOZÉKOK 1) Támasz: 1 db 2) Hegesztő formák: 6 db 3) Csavar: 2 db 4) Imbusz kulcs: 1 db 5) Pozícionáló rúd: 1 db 6) Csővágó: 1 db 7) Acél mérőszalag: 1 db Javasoljuk, hogy a tartozékokat ugyanarról a helyről szerezze be, ahonnan magát az eszközt. Használjon jó minőségű, jól ismert márkanévvel ellátott tartozékokat. Válassza ki az elvégzendő munkának megfelelő típust. További részletekért tekintse meg a tartozék csomagolását. Kérdés esetén az üzlet személyzete készséggel áll rendelkezésére.

5 1500W MŰANYAG CSŐ HEGESZTŐ HU ÁLTALÁNOS ELEKTROMOS KÉZISZERSZÁM BIZTONSÁGI ELŐÍRÁSOK Figyelem: Olvasson el minden biztonsági figyelmeztetést és utasítást! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet és / vagy súlyos sérüléseket okozhat. Őrizzen meg minden figyelmeztetést és utasítást későbbi felhasználásra. 1) Használat előtt ellenőrizze a gépet, ne használja, ha sérült. 2) Ne működtesse a gépet olyan helyeken, ahol gyúlékony vagy robbanásveszélyes anyagok vannak. 3) Kerülje el víz és más folyadékfajták gépbe kerülését. Soha ne hagyja, hogy a gép az eső alatt működjön. 4) Kérjük, viseljen kesztyűt működés közben, fordítson nagyobb figyelmet a védelemre. 5) Ne érintse meg a fűtőlapot és a hegesztő formát közvetlenül a működés után. Rendkívül forró lehet, és megégetheti bőrét. 6) Ha a lámpa hosszabb ideig nem változik, ez azt jelenti, hogy a gép nem megfelelően üzemel, kérjük, hagyja abba a munkát és azonnal kapcsolja ki a készüléket. 7) Ha a gép nem működik, javítás céljából vigye vissza a gépet egy hivatalos márkakereskedőhöz, a felhasználóknak nem szabad szétszerelni a gépet. FÖLDELÉSI UTASÍTÁSOK A gépet használat közben földelni kell megóvva ezzel a kezelőt az elektromos áramütéstől. A gép hárommagos kábellel és földelt csatlakozóval van felszerelve. A kábel zöld és sárga vezetéke a földelő vezeték. Soha ne csatlakoztassa a zöld és a sárga vezetéket egy elektromos terminálhoz. FONTOS MEGJEGYZÉSEK Győződjön meg róla, hogy a tápellátás megegyezik az adattáblán megadott feszültséggel. Távolítsa el a fődugót az aljzatból, mielőtt elvégezne bármilyen beállítást vagy szervizelést. SZIMBÓLUMOK A sérülések kockázatának csökkentése érdekében a felhasználónak el kell olvasnia a használati útmutatót Dupla szigetelés Figyelmeztetés Viseljen fülvédőt Viseljen védőszemüveget Viseljen pormaszkot Az elektromos termékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni. Kérjük, ahol vannak tárolók, hasznosítsa újra. Az újrahasznosítás ügyében egyeztessen a helyi hatósággal, vagy a forgalmazóval.

6 1500W MŰANYAG CSŐ HEGESZTŐ HU MŰSZAKI ADATOK Modell WD Feszültség V AC V AC Frekvencia 50-60Hz 50-60Hz Bemenet 800/1500W 800/1500W Üzemhőmérséklet C C Hegesztő 20,25,32,40,50,63mm 20,25,32,40,50,63mm Eszköz tömege 1.4kg 1.4kg Megjegyzés: A gép műszaki adatai a készülék adattábláján találhatók.

7 1500W MŰANYAG CSŐ HEGESZTŐ HU HASZNÁLATI UTASÍTÁSOK Megjegyzés: Az elektromos kéziszerszám használata előtt olvassa el figyelmesen a használati útmutatót. 1. Rendeltetésszerű használat A gép PPR és PE műanyag csövek illesztésére szolgál. A következő szériáink vannak: Ф20mm, Ф25mm, Ф32mm, Ф40mm, Ф50mm, Ф63mm. A gép egyszerűen, pontosan és biztonságosan szabályozza a hőmérsékletet. 2. Beüzemelés Helyezze a gépet a tartóra (lásd 1. ábra). A cső átmérőjének megfelelően válassza ki a megfelelő hegesztő formát, és rögzítse a gép fűtőlapjára egy csavarral (lásd a 2. ábrát). A kisebb méretű formák az elülső részre vannak helyezve, és a nagyobbak általában hátul vannak. 3. Működés 1) Csatlakoztassa a készüléket a tápegységhez, kapcsolja be az egyik kapcsolót, vagy mindkettőt (lsd. 3. ábrát) és fordítsa el a hőmérséklet szabályzót 3000 C-ra (lásd 4. ábrát) PPR csőhöz, illetve 2500 C-ra PE csőhöz. Ekkor a jelző lámpa világít és a fűtőlap melegszik. 2) Amikor a lámpa kialszik, a gép automatikus hőmérséklet-szabályozási módba lép, és a gép használható. Megjegyzés: Az automatikus hőmérséklet-szabályozás üzemmódban a fény váltakozó be- és kikapcsolása azt jelzi, hogy a gép ellenőrzése alatt áll és ez nem befolyásolja a működést. 3) Vágja le a műanyag csövet csővágóval, hogy a csővégek merőlegesek legyenek a cső tengelyére. 4) A csővezetéket és a csőszerelvényt forgatás nélkül nyomja a formákba (lásd 5. ábra). A melegedési idő eltelte után azonnal távolítsa el a csövet és csőszerelvényt a hegesztő formákból. Külső átmérő Hegesztési hossz Hevülési idő Műveleti idő Hűlési idő 20 mm 14 mm 5 s 4 s 3 min 25 mm 16 mm 7 s 4 s 3 min 32 mm 20 mm 8 s 4 s 4 min 40 mm 21 mm 12 s 6 s 4 min 50 mm 22.5 mm 18 s 6 s 5 min 63 mm 24 mm 24 s 6 s 6 min Megjegyzés: Hosszabbítsa meg a melegedési időt vagy növelje a hegesztési hőmérsékletet, ha a környezeti hőmérséklet 50 C alatt van. Működési figyelmeztetések a géphez 1) Nyáron egy fűtőegységgel felmelegítheti a fűtőlapot, de a fűtőlap gyors felmelegítése érdekében használnia kell mindkét fűtőegységet. 2) Miután bekapcsolta a kapcsolókat, és a fűtőlap felmelegedett, a lámpák kialszanak. Csak minkét jelzőfény eltűnése után kezdje el használni a gépet.

8 1500W MŰANYAG CSŐ HEGESZTŐ HU HIBAELHÁRÍTÁS Ha a lámpa világít, a fűtőtest nem melegszik fel. Ellenőrizze ellenállását a fűtőlapon, ha törött, cserélje ki új fűtőlapra. KÖRNYEZETVÉDELEM Az elektromos termékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni. Kérjük, ahol vannak vannak tárolók, hasznosítsa újra. Az újrahasznosítás ügyében egyeztessen a helyi hatósággal, vagy a forgalmazóval.

9 1500W MŰANYAG CSŐ HEGESZTŐ HU ROBBANTOTT ÁBRA ALKATRÉSZ LISTA SSZ. MEGNEVEZÉS MENNY. SSZ. MEGNEVEZÉS MENNY. 1 Fogantyú 1 9 Szigetelő alátét 1 2 Ház 1 10 Fűtőpanel 1 3 Kapcsoló 1 11 Csavar 4 4 Lámpa 2 12 Tartó 1 5 Hőfok szabályzó 1 13 Szigetelő alátét 1 6 Csavar 4 14 Hőfokszabályzó gomb 1 7 Fedél 1 15 Kábel és csatlakozó 1 8 Összekötő rúd 1

10 WD

11 WD

12 MADE IN CHINA WIDO Machinery Co., Ltd. All rights reserved.
