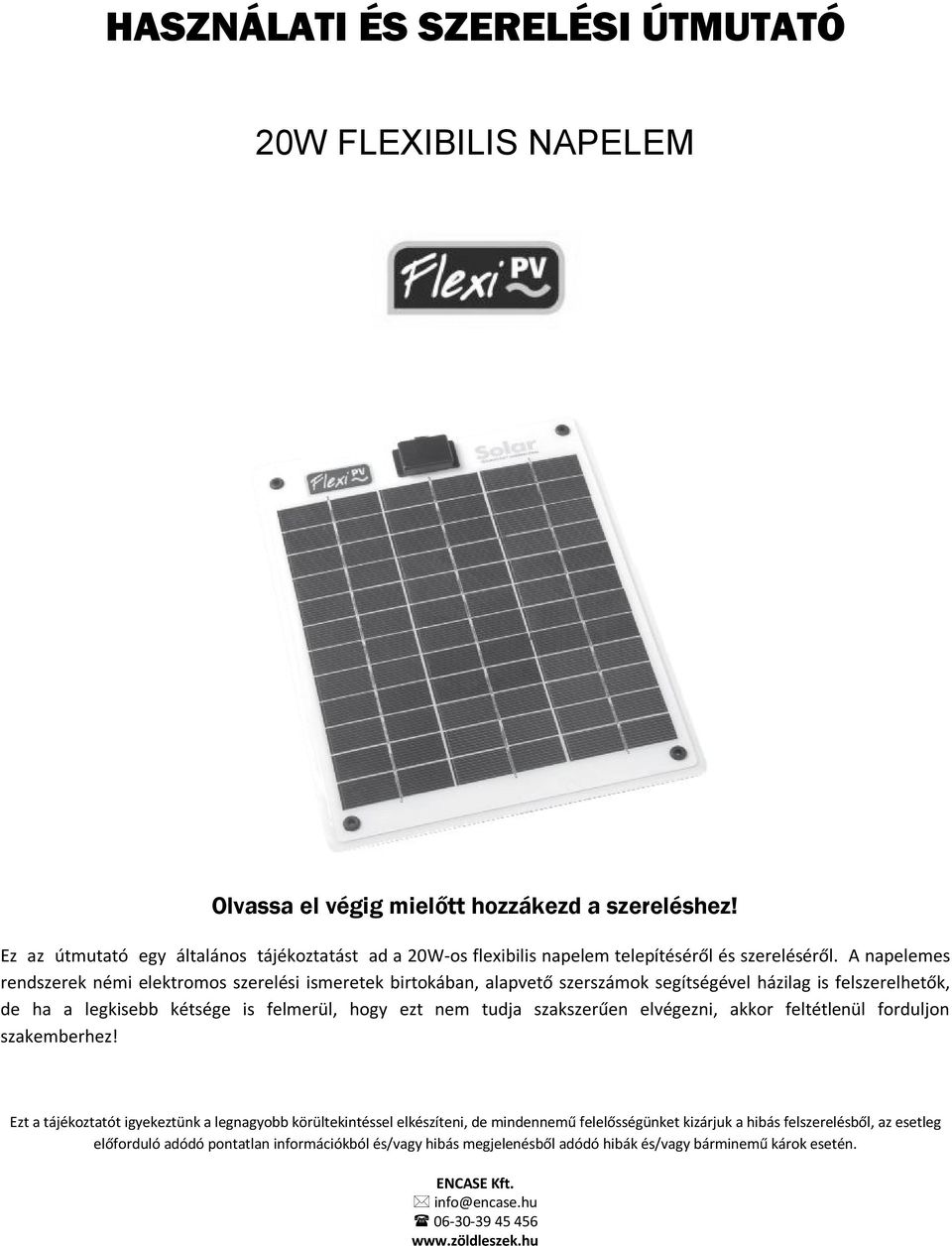

1 HASZNÁLATI ÉS SZERELÉSI ÚTMUTATÓ 20W FLEXIBILIS NAPELEM Olvassa el végig mielőtt hozzákezd a szereléshez! Ez az útmutató egy általános tájékoztatást ad a 20W-os flexibilis napelem telepítéséről és szereléséről. A napelemes rendszerek némi elektromos szerelési ismeretek birtokában, alapvető szerszámok segítségével házilag is felszerelhetők, de ha a legkisebb kétsége is felmerül, hogy ezt nem tudja szakszerűen elvégezni, akkor feltétlenül forduljon szakemberhez! Ezt a tájékoztatót igyekeztünk a legnagyobb körültekintéssel elkészíteni, de mindennemű felelősségünket kizárjuk a hibás felszerelésből, az esetleg előforduló adódó pontatlan információkból és/vagy hibás megjelenésből adódó hibák és/vagy bárminemű károk esetén. ENCASE Kft. info@encase.hu

2 1.ábra Figyelmeztetések Áramütés-veszély a napelemek telepítésekor, kábelezéskor, bekötéskor! A napelemek egyenáramot állítanak elő napsütés, vagy más mesterséges fény hatására. ( A napelemet csak a Nap kapcsolja be és ki, azokat más módon áramtalanítani nem lehet!) A napelemeket ajánlott az eredeti csomagolásban tartani a felszerelésig. Ha a napelemet fény éri nem szabad a csatlakozókat megérinteni! Mindig a megfelelő elektromosan szigetelt szerszámot kell használni! A kábelek bekötésénél célszerű a napelem(ek)et a függő csatlakozók széthúzásával lekapcsolni a kábelekről, vagy a napelemek teljes felületét sötét kartonlappal letakarni és a takarást csak a szerelés végeztével eltávolítani. Így csökkenthető az áramütés veszélye. Csak száraz időben szabad a napelemeket telepíteni! Fontos! Az 5W-os és 10W-os napelemek közvetlenül hozzákapcsolhatók - megfelelően - 34Ah-nál, illetve 70Ah-nál nagyobb kapacitású akkumulátorokhoz. Ha ennél kisebb kapacitású akkumulátorhoz csatlakoztatja, akkor napelemes töltésvezérlőt kell használni, egyébként az akkumulátor túltöltődhet és károsodhat! Minden esetben napelemes töltésvezérlőt kell használni minden 10W-nál nagyobb teljesítményű napelem esetén, egyébként az akkumulátor túltöltődhet és károsodhat! 1. lépés: a flexi panel(ek) elhelyezése 1.1. Válasszon egy olyan árnyék-mentes helyet, amelynek felülete sima és a 4m hosszú kábel(eke)t a töltésvezérlő (vagy az akkumulátor) felszerelési helyéhez el tudja majd vezetni. A napelem(ek) felszerelési helyének kiválasztásakor vegye figyelembe a 3.1. pontban leírtakat is Ha a napelem panelt nem kívánja fixen rögzíteni és felszerelni, akkor folytassa a 2. ponttól A napelem paneleket (ha több panelből áll a rendszer) egymáshoz minél közelebb, rendezetten helyezze el úgy, hogy a csatlakozó(k) és a kábel(ek) is megfelelően elhelyezhetők legyenek Ha a napelem panel(eke)t csavarokkal (i) rögzíti (ezt csak a paneleken gyárilag kialakított furatok felhasználásával tegye), akkor biztosítsa, hogy a csavarok elegendően mélyen becsavarhatók legyenek a felületbe és a napelem panel(eke)t stabilan és biztonságosan rögzítsék Ha a napelem panel(eke)t SIKA FLEX (vagy más hasonló) ragasztóval rögzíti a felületre, akkor ragasztás előtt ceruzával rajzolja fel a panelek pontos helyét. A SIKA FLEX (g) ragasztó azonnal köt, azaz a panelt a ragasztás után már nem tudja újra pozícionálni. Mind a hajó/lakókocsi felületét, mind a napelem panel(ek) hátoldalát (nem a napelem felőli oldalát!) alaposan tisztítsa meg, távolítsa el az esetleg ott lévő védőfóliát, portalanítsa és megfelelő vegyszerrel (pl. acetonnal) zsírtalanítsa ragasztás előtt. Ezután nyomjon egy vékony kb. 5..6mm széles ragasztó-csíkot körbe a panel hátoldalára (nem a napelem

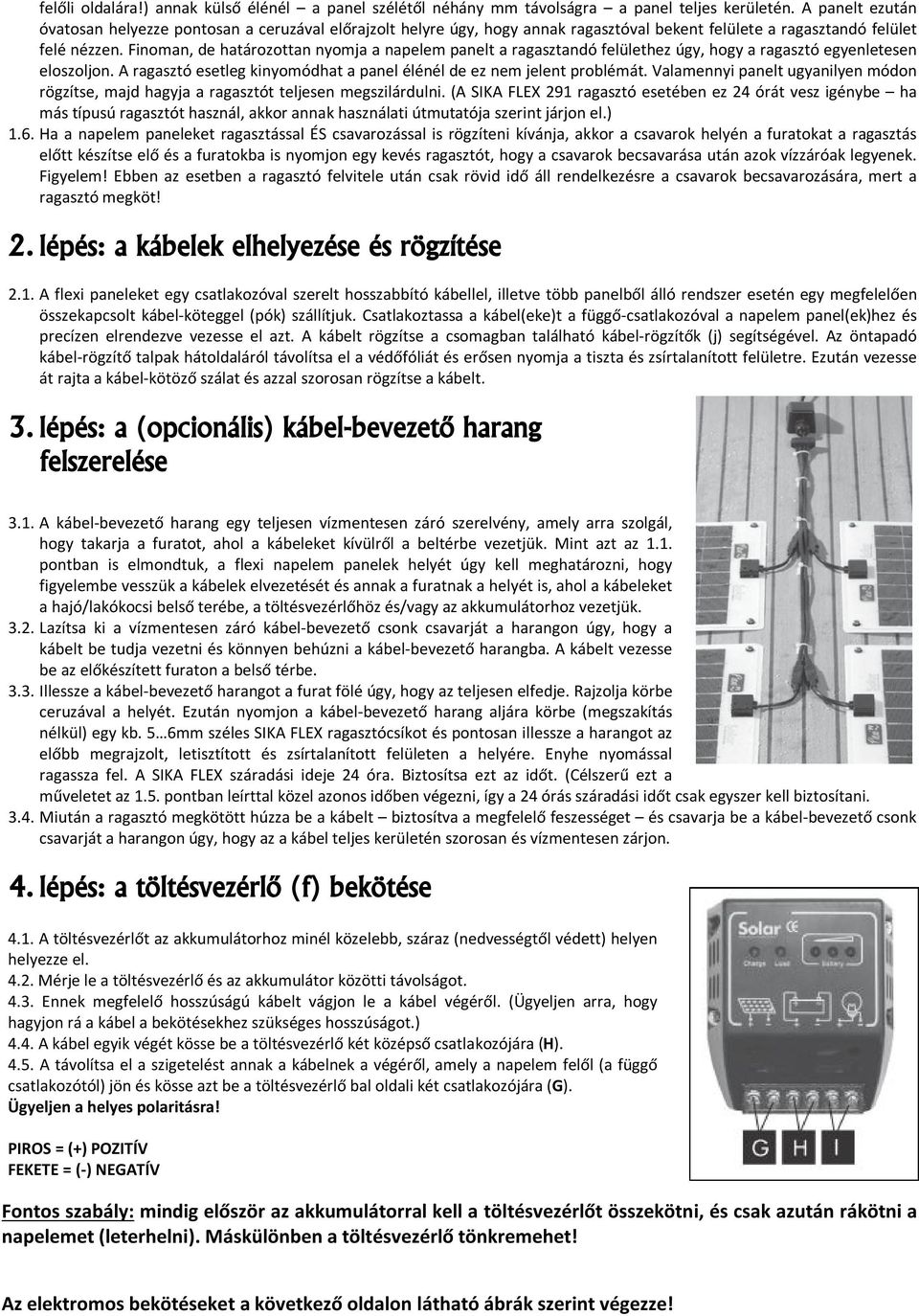

3 felőli oldalára!) annak külső élénél a panel szélétől néhány mm távolságra a panel teljes kerületén. A panelt ezután óvatosan helyezze pontosan a ceruzával előrajzolt helyre úgy, hogy annak ragasztóval bekent felülete a ragasztandó felület felé nézzen. Finoman, de határozottan nyomja a napelem panelt a ragasztandó felülethez úgy, hogy a ragasztó egyenletesen eloszoljon. A ragasztó esetleg kinyomódhat a panel élénél de ez nem jelent problémát. Valamennyi panelt ugyanilyen módon rögzítse, majd hagyja a ragasztót teljesen megszilárdulni. (A SIKA FLEX 291 ragasztó esetében ez 24 órát vesz igénybe ha más típusú ragasztót használ, akkor annak használati útmutatója szerint járjon el.) 1.6. Ha a napelem paneleket ragasztással ÉS csavarozással is rögzíteni kívánja, akkor a csavarok helyén a furatokat a ragasztás előtt készítse elő és a furatokba is nyomjon egy kevés ragasztót, hogy a csavarok becsavarása után azok vízzáróak legyenek. Figyelem! Ebben az esetben a ragasztó felvitele után csak rövid idő áll rendelkezésre a csavarok becsavarozására, mert a ragasztó megköt! 2. lépés: a kábelek elhelyezése és rögzítése 2.1. A flexi paneleket egy csatlakozóval szerelt hosszabbító kábellel, illetve több panelből álló rendszer esetén egy megfelelően összekapcsolt kábel-köteggel (pók) szállítjuk. Csatlakoztassa a kábel(eke)t a függő-csatlakozóval a napelem panel(ek)hez és precízen elrendezve vezesse el azt. A kábelt rögzítse a csomagban található kábel-rögzítők (j) segítségével. Az öntapadó kábel-rögzítő talpak hátoldaláról távolítsa el a védőfóliát és erősen nyomja a tiszta és zsírtalanított felületre. Ezután vezesse át rajta a kábel-kötöző szálat és azzal szorosan rögzítse a kábelt. 3. lépés: a (opcionális) kábel-bevezető harang felszerelése 3.1. A kábel-bevezető harang egy teljesen vízmentesen záró szerelvény, amely arra szolgál, hogy takarja a furatot, ahol a kábeleket kívülről a beltérbe vezetjük. Mint azt az 1.1. pontban is elmondtuk, a flexi napelem panelek helyét úgy kell meghatározni, hogy figyelembe vesszük a kábelek elvezetését és annak a furatnak a helyét is, ahol a kábeleket a hajó/lakókocsi belső terébe, a töltésvezérlőhöz és/vagy az akkumulátorhoz vezetjük Lazítsa ki a vízmentesen záró kábel-bevezető csonk csavarját a harangon úgy, hogy a kábelt be tudja vezetni és könnyen behúzni a kábel-bevezető harangba. A kábelt vezesse be az előkészített furaton a belső térbe Illessze a kábel-bevezető harangot a furat fölé úgy, hogy az teljesen elfedje. Rajzolja körbe ceruzával a helyét. Ezután nyomjon a kábel-bevezető harang aljára körbe (megszakítás nélkül) egy kb. 5 6mm széles SIKA FLEX ragasztócsíkot és pontosan illessze a harangot az előbb megrajzolt, letisztított és zsírtalanított felületen a helyére. Enyhe nyomással ragassza fel. A SIKA FLEX száradási ideje 24 óra. Biztosítsa ezt az időt. (Célszerű ezt a műveletet az 1.5. pontban leírttal közel azonos időben végezni, így a 24 órás száradási időt csak egyszer kell biztosítani Miután a ragasztó megkötött húzza be a kábelt biztosítva a megfelelő feszességet és csavarja be a kábel-bevezető csonk csavarját a harangon úgy, hogy az a kábel teljes kerületén szorosan és vízmentesen zárjon. 4. lépés: a töltésvezérlő (f) bekötése 4.1. A töltésvezérlőt az akkumulátorhoz minél közelebb, száraz (nedvességtől védett) helyen helyezze el Mérje le a töltésvezérlő és az akkumulátor közötti távolságot Ennek megfelelő hosszúságú kábelt vágjon le a kábel végéről. (Ügyeljen arra, hogy hagyjon rá a kábel a bekötésekhez szükséges hosszúságot.) 4.4. A kábel egyik végét kösse be a töltésvezérlő két középső csatlakozójára (H) A távolítsa el a szigetelést annak a kábelnek a végéről, amely a napelem felől (a függő csatlakozótól) jön és kösse azt be a töltésvezérlő bal oldali két csatlakozójára (G). Ügyeljen a helyes polaritásra! PIROS = (+) POZITÍV FEKETE = (-) NEGATÍV Fontos szabály: mindig először az akkumulátorral kell a töltésvezérlőt összekötni, és csak azután rákötni a napelemet (leterhelni). Máskülönben a töltésvezérlő tönkremehet! Az elektromos bekötéseket a következő oldalon látható ábrák szerint végezze!

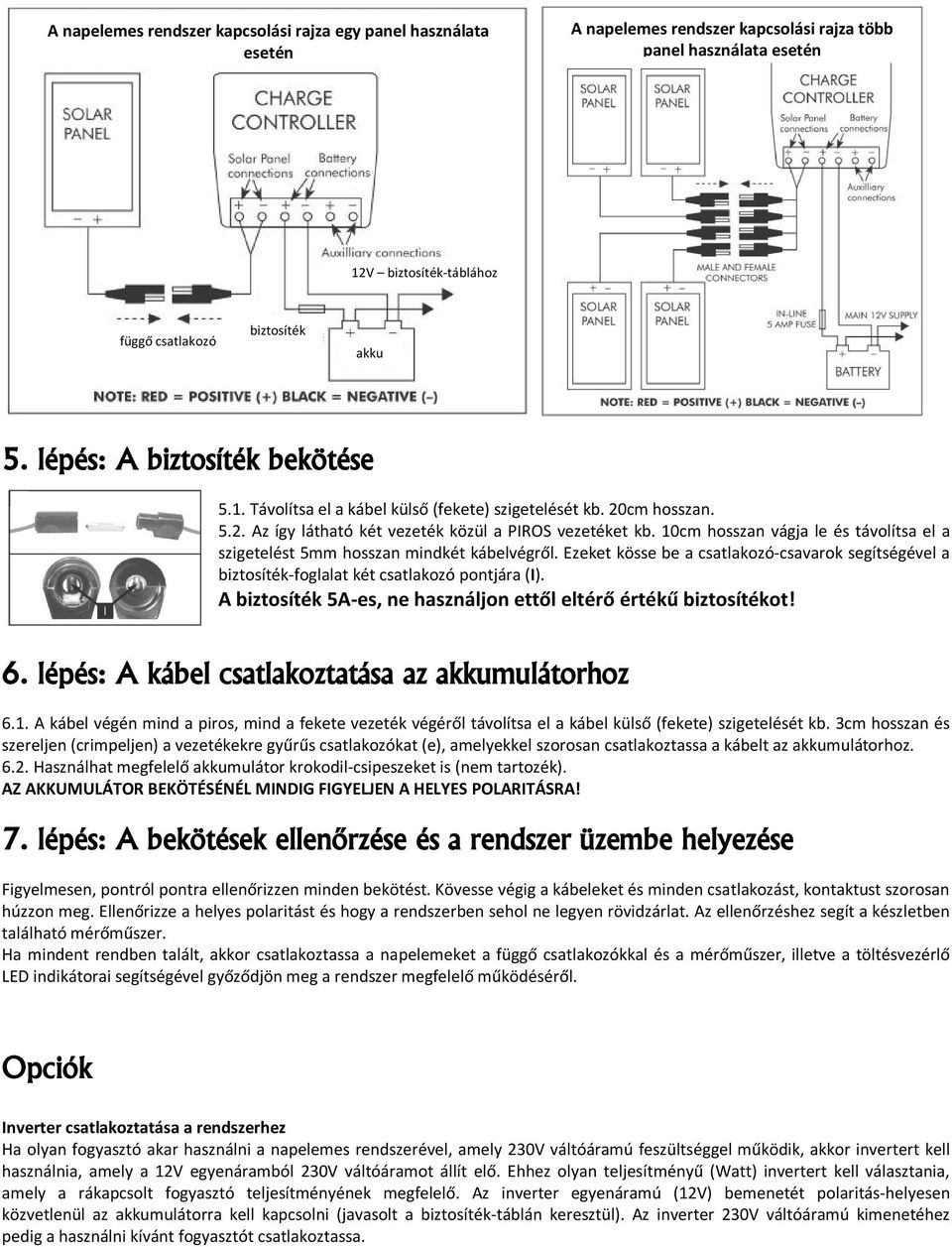

4 A napelemes rendszer kapcsolási rajza egy panel használata esetén A napelemes rendszer kapcsolási rajza több panel használata esetén 12V biztosíték-táblához függő csatlakozó biztosíték akku 5. lépés: A biztosíték bekötése 5.1. Távolítsa el a kábel külső (fekete) szigetelését kb. 20cm hosszan Az így látható két vezeték közül a PIROS vezetéket kb. 10cm hosszan vágja le és távolítsa el a szigetelést 5mm hosszan mindkét kábelvégről. Ezeket kösse be a csatlakozó-csavarok segítségével a biztosíték-foglalat két csatlakozó pontjára (I). A biztosíték 5A-es, ne használjon ettől eltérő értékű biztosítékot! 6. lépés: A kábel csatlakoztatása az akkumulátorhoz 6.1. A kábel végén mind a piros, mind a fekete vezeték végéről távolítsa el a kábel külső (fekete) szigetelését kb. 3cm hosszan és szereljen (crimpeljen) a vezetékekre gyűrűs csatlakozókat (e), amelyekkel szorosan csatlakoztassa a kábelt az akkumulátorhoz Használhat megfelelő akkumulátor krokodil-csipeszeket is (nem tartozék). AZ AKKUMULÁTOR BEKÖTÉSÉNÉL MINDIG FIGYELJEN A HELYES POLARITÁSRA! 7. lépés: A bekötések ellenőrzése és a rendszer üzembe helyezése Figyelmesen, pontról pontra ellenőrizzen minden bekötést. Kövesse végig a kábeleket és minden csatlakozást, kontaktust szorosan húzzon meg. Ellenőrizze a helyes polaritást és hogy a rendszerben sehol ne legyen rövidzárlat. Az ellenőrzéshez segít a készletben található mérőműszer. Ha mindent rendben talált, akkor csatlakoztassa a napelemeket a függő csatlakozókkal és a mérőműszer, illetve a töltésvezérlő LED indikátorai segítségével győződjön meg a rendszer megfelelő működéséről. Opciók Inverter csatlakoztatása a rendszerhez Ha olyan fogyasztó akar használni a napelemes rendszerével, amely 230V váltóáramú feszültséggel működik, akkor invertert kell használnia, amely a 12V egyenáramból 230V váltóáramot állít elő. Ehhez olyan teljesítményű (Watt) invertert kell választania, amely a rákapcsolt fogyasztó teljesítményének megfelelő. Az inverter egyenáramú (12V) bemenetét polaritás-helyesen közvetlenül az akkumulátorra kell kapcsolni (javasolt a biztosíték-táblán keresztül). Az inverter 230V váltóáramú kimenetéhez pedig a használni kívánt fogyasztót csatlakoztassa.

5 A NAPELEM PANELEK KARBANTARTÁSA A napelem panelek nagyon kevés karbantartást igényelnek. Nincsenek mozgatható részei, és zárt rendszerben működik, szigetelőanyaggal védve a környezettől. A karbantartás a következő lépésekből áll: A napelem rendszeres tisztítása A napelem szigetelésének vizuális ellenőrzése A csatlakozók és a vezetékek ellenőrzése Esetenként, a napelem elektromos paramétereinek az ellenőrzése. A napelem panelek rendszeres tisztítása A napelem átlátszó felületén felhalmozódott kosz csökkenti a teljesítményét, valamint okozhat az árnyékhoz hasonló visszafordító effektusokat. A koszlerakódások melyek csökkenthetik a napfény felvételt nem veszélyesek, és a teljesítménycsökkenés általában nem meghatározó. Sok esetben az eső csökkentheti a koszt, megtisztíthatja a felületet egy elfogadható szintig. A koszfoltok eltávolíthatók alkalmi tisztítással, vízzel vagy egyéb dörzsmentes tisztítószerrel. A napelem vizuális ellenőrzése A napelemek vizuális ellenőrzésének a legfőbb célja, hogy a lehetséges hibákat felszínre hozza. Ilyenek például a törés/repedés, vagy/és az elektromos csatlakozó korróziója. A csatlakozások és kábelek ellenőrzése A csatlakozók vízmentességének és a kábelek állapotának (szigetelés, törés, szakadás) rendszeres ellenőrzése. Javasoljuk, hogy a napelemek függő csatlakozóit, a réz érintkezőket vazelinnel rendszeresen kenje át, hogy elkerülje a korróziót, amit elsősorban a sós tengervíz okozhat!

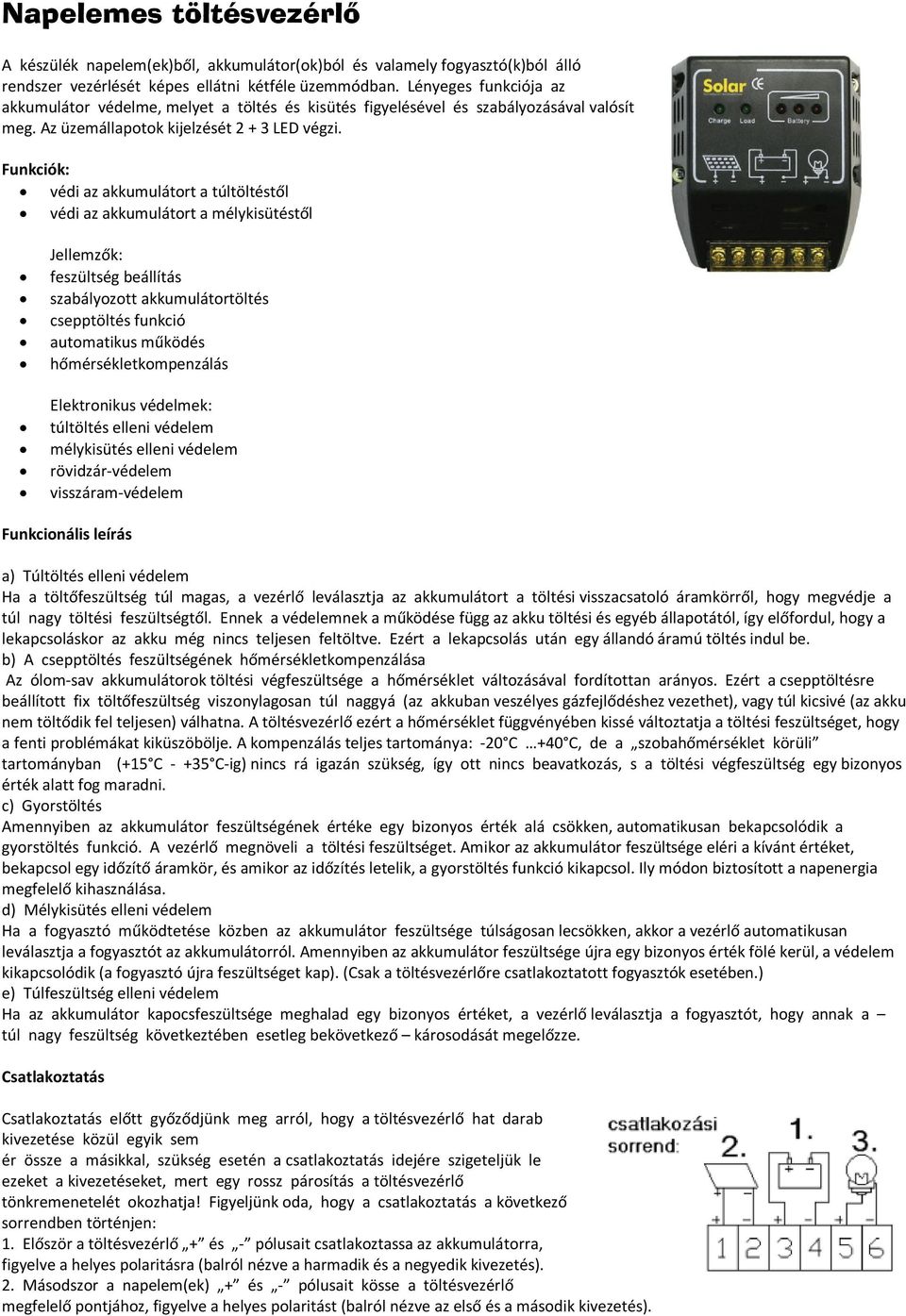

6 Napelemes töltésvezérlő A készülék napelem(ek)ből, akkumulátor(ok)ból és valamely fogyasztó(k)ból álló rendszer vezérlését képes ellátni kétféle üzemmódban. Lényeges funkciója az akkumulátor védelme, melyet a töltés és kisütés figyelésével és szabályozásával valósít meg. Az üzemállapotok kijelzését LED végzi. Funkciók: védi az akkumulátort a túltöltéstől védi az akkumulátort a mélykisütéstől Jellemzők: feszültség beállítás szabályozott akkumulátortöltés csepptöltés funkció automatikus működés hőmérsékletkompenzálás Elektronikus védelmek: túltöltés elleni védelem mélykisütés elleni védelem rövidzár-védelem visszáram-védelem Funkcionális leírás a) Túltöltés elleni védelem Ha a töltőfeszültség túl magas, a vezérlő leválasztja az akkumulátort a töltési visszacsatoló áramkörről, hogy megvédje a túl nagy töltési feszültségtől. Ennek a védelemnek a működése függ az akku töltési és egyéb állapotától, így előfordul, hogy a lekapcsoláskor az akku még nincs teljesen feltöltve. Ezért a lekapcsolás után egy állandó áramú töltés indul be. b) A csepptöltés feszültségének hőmérsékletkompenzálása Az ólom-sav akkumulátorok töltési végfeszültsége a hőmérséklet változásával fordítottan arányos. Ezért a csepptöltésre beállított fix töltőfeszültség viszonylagosan túl naggyá (az akkuban veszélyes gázfejlődéshez vezethet), vagy túl kicsivé (az akku nem töltődik fel teljesen) válhatna. A töltésvezérlő ezért a hőmérséklet függvényében kissé változtatja a töltési feszültséget, hogy a fenti problémákat kiküszöbölje. A kompenzálás teljes tartománya: -20 C +40 C, de a szobahőmérséklet körüli tartományban (+15 C C-ig) nincs rá igazán szükség, így ott nincs beavatkozás, s a töltési végfeszültség egy bizonyos érték alatt fog maradni. c) Gyorstöltés Amennyiben az akkumulátor feszültségének értéke egy bizonyos érték alá csökken, automatikusan bekapcsolódik a gyorstöltés funkció. A vezérlő megnöveli a töltési feszültséget. Amikor az akkumulátor feszültsége eléri a kívánt értéket, bekapcsol egy időzítő áramkör, és amikor az időzítés letelik, a gyorstöltés funkció kikapcsol. Ily módon biztosított a napenergia megfelelő kihasználása. d) Mélykisütés elleni védelem Ha a fogyasztó működtetése közben az akkumulátor feszültsége túlságosan lecsökken, akkor a vezérlő automatikusan leválasztja a fogyasztót az akkumulátorról. Amennyiben az akkumulátor feszültsége újra egy bizonyos érték fölé kerül, a védelem kikapcsolódik (a fogyasztó újra feszültséget kap). (Csak a töltésvezérlőre csatlakoztatott fogyasztók esetében.) e) Túlfeszültség elleni védelem Ha az akkumulátor kapocsfeszültsége meghalad egy bizonyos értéket, a vezérlő leválasztja a fogyasztót, hogy annak a túl nagy feszültség következtében esetleg bekövetkező károsodását megelőzze. Csatlakoztatás Csatlakoztatás előtt győződjünk meg arról, hogy a töltésvezérlő hat darab kivezetése közül egyik sem ér össze a másikkal, szükség esetén a csatlakoztatás idejére szigeteljük le ezeket a kivezetéseket, mert egy rossz párosítás a töltésvezérlő tönkremenetelét okozhatja! Figyeljünk oda, hogy a csatlakoztatás a következő sorrendben történjen: 1. Először a töltésvezérlő + és - pólusait csatlakoztassa az akkumulátorra, figyelve a helyes polaritásra (balról nézve a harmadik és a negyedik kivezetés). 2. Másodszor a napelem(ek) + és - pólusait kösse a töltésvezérlő megfelelő pontjához, figyelve a helyes polaritást (balról nézve az első és a második kivezetés).

7 3. Végül csatlakoztassa a fogyasztót, figyelve a helyes polaritásra (balról nézve az ötödik és a hatodik kivezetés). (Opcionális. Alapesetben a fogyasztó(ka)t nem a töltésvezérlőn keresztül, hanem közvetlenül az akkumulátorra kapcsolják.) Jelzések 1. Egy darab zöld színű LED a töltés jelzésére (bal oldali, CHARGE feliratú). Ha ez világít, akkor a töltési folyamat javában zajlik, ha ez csak villog, akkor a töltésvezérlő átváltott csepptöltésre, az akkumulátor lényegében fel van töltve. Amennyiben ez nem világít és nem is villog, nincs töltési folyamat. 2. Egy darab zöld LED a fogyasztó kimenet állapotának jelzésére (jobb oldali, LOAD feliratú). Ha ez a jelzés világít, akkor a kimenet aktív, a fogyasztó működhet a vezérlőről. ha ez nem világít, akkor a kimenet nem aktív, a fogyasztó nem működtethető. 3. Három darab piros színű LED az akkumulátor töltöttségi állapotának visszajelzéséhez. Ha mindhárom világít, akkor az akku teljesen fel van töltve, ha csak egy, akkor le van merülve. Figyelmeztetések Mielőtt bármit is csatlakoztatna a töltésvezérlőhöz, győződjön meg róla, hogy a csatlakoztatni kívánt napelem vagy napelemcsoport kapocsfeszültsége, a csatlakoztatni kívánt akkumulátor vagy akkumulátorok kapocsfeszültsége, illetve a terhelés névleges feszültsége megegyezik-e a töltésvezérlő működési feszültségeinek! A napelemnek kijelölt csatlakozópontra soha ne kössön feszültségstabilizált áramforrást vagy bármilyen töltőt, mert tönkreteheti a vezérlőt! Ne csatlakoztasson akkumulátort sem a napelemnek kijelölt csatlakozópontjára, sem a fogyasztóoldal kijelölt csatlakozópontjaira, mert tönkreteheti a vezérlőt!! Soha ne érjen egyszerre a napelem vagy napelem-csoport + és - pólusához! Bár a 12V (21V) illetve 24V (42V) még élettanilag biztonságos feszültségnek mondható, ám ha két napelem vagy napelem-csoport egymással sorba van kapcsolva, akkor már életveszélyes feszültségek lépnek fel! Áramütés érheti! Az elektromos összeköttetésekhez használjon 1mm fölötti átmérőjű vezetéket (különösen nagyobb áramok esetén) és gondosan húzza meg a csavarokat. A vezérlőt telepítse az akkumulátor közelébe, de ha az akku nem zárt rendszerű, akkor a vezérlő a savak, gázok hatásának ne legyen kitéve! A napelemtáblákat minél rövidebb vezetékkel telepítse a veszteségek elkerülése érdekében! Ne használjon a megengedettnél nagyobb terhelést, illetve ennél nagyobb töltőárammal rendelkező napelemet vagy napelem-csoportot, mert tönkreteheti a vezérlőt!
