1 LD2430, LD2450 Napelemes töltésvezérlő Használati utasítás Permanent Kft ver Kérjük, olvassa el figyelmesen, mielőtt használatba veszi a terméket!

2 1. Bevezető 2. Installáció, beszerelés 3. Működés 4. Általános hibák és hibakezelés 5. Műszaki adatlap Tartalom 1. Bevezető Az LD2430 és LD2450 egy intelligens, többcélú általános töltésvezérlő berendezés. Egy fix LC kijelzővel van ellátva, ami rendkívül felhasználóbarát, a vezérlési funkciók több paraméterét beállíthatjuk az adott installációhoz. A következő jellemzőkkel rendelkezik: Egyszerűen beállítható Grafikus szimbólumok az LC kijelzőn Rendszerfeszültség automatikus beállítása (12V/24V) Intelligens, magas hatásfokú, PWM alapú töltési mód Automatikus hőmérséklet kompenzáció Beállítható töltés-kisütés szabályzó paraméterek Beállítható működési mód a fogyasztók számára A töltött és kisütött kapacitás mennyiségének automatikus kalkulálása Akkumulátor alacsony feszültség-védelem (LVD) Akkumulátor fordított polaritás védelem Túlterhelés, rövidzár-védelem

3 2. Installáció, beszerelés Installáció: 2.1 Készítse elő a szerszámokat és a kábeleket a szereléshez. Győződjön meg róla, hogy a megfelelő kábeleket használja. 30A áram esetén a 6 mm²-nél kisebb keresztmetszetű kábeleken jelentős feszültségesés jöhet létre, ezért ajánljuk a lehetőség szerinti legvastagabb átmérőjű kábelek használatát (például 30A áramerősséghez akár 10 mm²- es kábelre is szükség lehet!). 2.2 Ellenőrizze, hogy a telepítés helységében milyen biztonsági előírásokat kell betartani. Kérjük, kerülje a nyirkos-poros helyeket, tartsa távol a tűzveszélyes illetve robbanékony anyagokat, a maró hatású szereket az akkumulátor(ok)tól és a vezérlőtől.

4 2.3 Szerelje fel a vezérlőt egy függőleges, stabil felületre. A technikai adatlapon megtalálja a felfúráshoz szükséges lyukak távolságát és méreteit. Ügyeljen rá, hogy lehetőség szerint ne közvetlen az akkumulátor(ok) fölé szerelje a vezérlőt! Az ólom alapú akkumulátorok esetén (zárt, szolárnál is) minden esetben számolni kell némi savas gőzre, ami idővel kikezdheti az érzékeny alkatrészeket a vezérlőben! Annak érdekében, hogy a jó szellőzési feltételek teljesüljenek, ajánlott elhagyni a függőleges felületen minden egyéb peremtől legalább 15 cm-t minden irányban a vezérlő körül. 2.4 Ahogyan az első ábra mutatja, az elektromos csatlakozás sorrendjét mindig tartsa be! Először az akkumulátort csatlakoztassa, másodikként a napeleme(ket), majd legutoljára a fogyasztókat! Ha valamilyen okból kifolyólag le kell szerelni a rendszert, abban az esetben fordított sorrendben járjon el! Először kapcsolja le a fogyasztókat, majd a napelemeket. Utoljára az akkumulátort válassza le! Ügyeljen arra, hogy polaritás helyesen csatlakoztassa a perifériákat! Ha a rendszert meg kell bontani: Hogy a lehetséges baleseteket elkerülje, mindig bontsa a teljes rendszer kapcsolását a negyedik pontban leírtak szerint! Fontos: Ha az akkumulátor véletlenül fordított polaritással kerül be a rendszerbe, az a töltésvezérlőt nem, de a hozzá csatlakoztatott fogyasztókat, napelemeket károsíthatja! Ügyeljen a helyes polaritásra!

5 3. Működés 3.1 LC kijelző grafikus szimbólumainak magyarázata 1. Éjszakai üzemmód (alacsony a napelem feszültség) 2. Nappali mód 3. Napelem 4. Akkumulátor 5. Fogyasztó 6. Rendszer (névleges) feszültsége 7. Feszültség-, áram-, hőmérséklet kijelzés 8. Időzítési funkció szimbóluma 9. Be-, kikapcsolás szimbóluma 10. Mértékegység kijelzés 11. Figyelmeztetés, hibajelzés szimbóluma 12. Fogyasztó szimbóluma 13. Fogyasztó kimenet állapota (bekapcsolva, kikapcsolva ) 14. Akkumulátor töltöttségi szint 15.Töltési állapot (villog = csepptöltés) A készülék bekapcsolásakor 1 másodperc erejéig az összes ikon megjelenik.

6 3.3 Menürendszer: Főmenü, pillanatnyi adatok megtekintése. Az öt alapképernyő egymás után automatikusan (3 másodpercenként) vált. A felső ikonokról leolvasható a rendszer pillanatnyi állapota (nappali/éjszakai mód, töltés, akkumulátor állapota, fogyasztó kimenet állapota). Az középső részen az akkumulátor feszültsége, a napelem feszültsége, a kimeneti áram, az akkumulátor hőmérséklete és a napelem töltőárama, váltja egymást Fogyasztó(k) be/kikapcsolása A fogyasztó kimenet be-, illetve kikapcsolható a gomb megnyomásával Fogyasztó(k) kisütési árama A vezérlő megjeleníti az aktuális kisütési áramot, amit a fogyasztók aktuálisan fogyasztanak Töltésvezérlő környezeti hőmérséklet Ahogyan a jobb oldali ábra is mutatja, a vezérlő a főmenüben kijelzi az aktuális töltésvezérlő / környezeti hőmérsékletét. Ezt az értéket a vezérlő a hőmérsékletkompenzációra használja fel a töltési folyamat során (LVD).

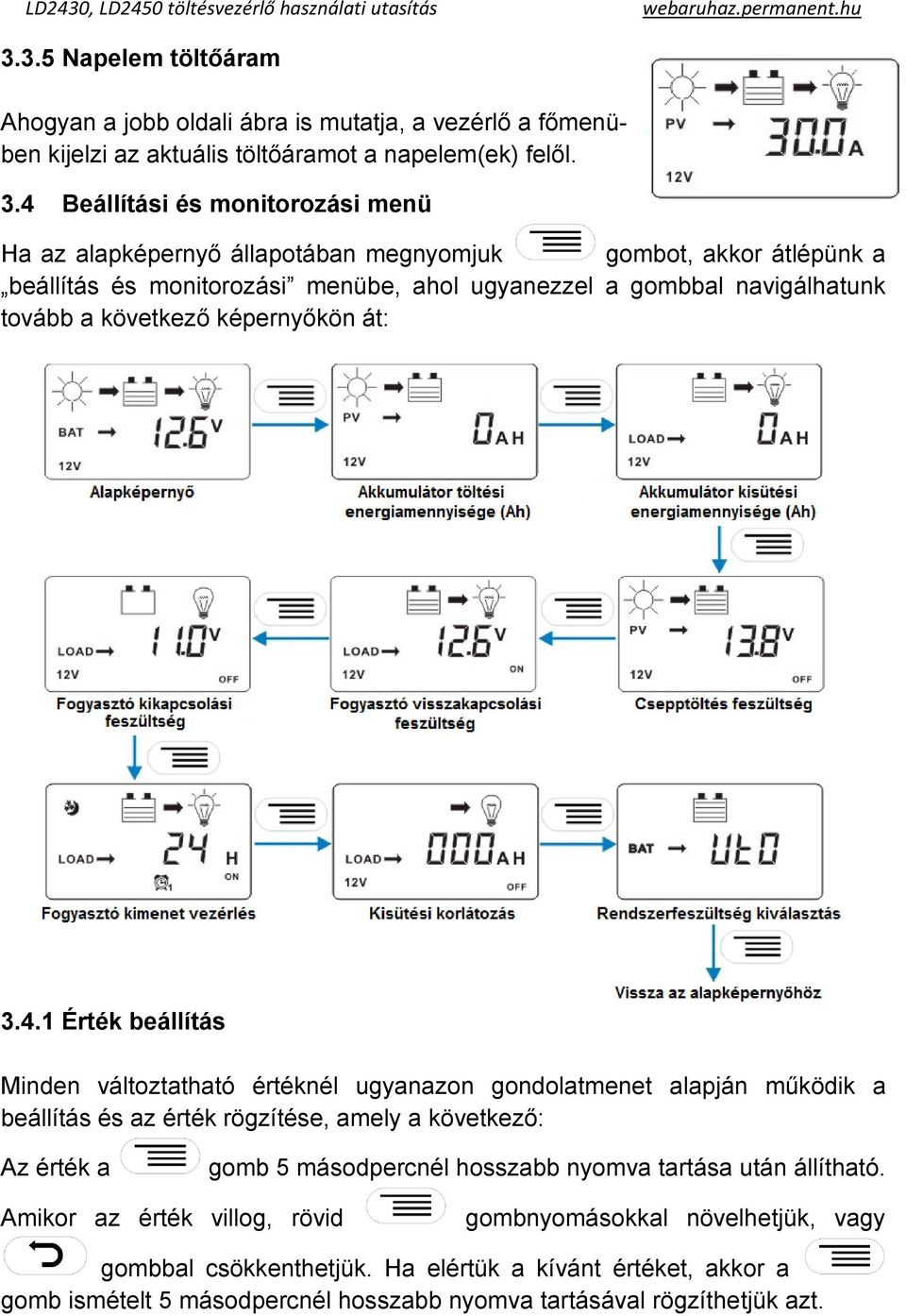

7 3.3.5 Napelem töltőáram Ahogyan a jobb oldali ábra is mutatja, a vezérlő a főmenüben kijelzi az aktuális töltőáramot a napelem(ek) felől. 3.4 Beállítási és monitorozási menü Ha az alapképernyő állapotában megnyomjuk gombot, akkor átlépünk a beállítás és monitorozási menübe, ahol ugyanezzel a gombbal navigálhatunk tovább a következő képernyőkön át: Érték beállítás Minden változtatható értéknél ugyanazon gondolatmenet alapján működik a beállítás és az érték rögzítése, amely a következő: Az érték a gomb 5 másodpercnél hosszabb nyomva tartása után állítható. Amikor az érték villog, rövid gombnyomásokkal növelhetjük, vagy gombbal csökkenthetjük. Ha elértük a kívánt értéket, akkor a gomb ismételt 5 másodpercnél hosszabb nyomva tartásával rögzíthetjük azt.

8 3.4.2 Akkumulátor-töltési energia-mennyiségmérő (PWI) Ennél a képernyőnél leolvashatjuk a napelem által termelt energiamennyiséget Ah-ban (Amper-órában). Ez a mérő lenullázható, ha 5 másodpercnél hosszabban nyomva tartjuk a gombot Akkumulátor kisütési energia-mennyiségmérő (PWO) Ennél a képernyőnél leolvashatjuk a fogyasztó(k) által elfogyasztott energiamennyiséget Ah-ban (Amper-órában). Ez a mérő lenullázható, ha 5 másodpercnél hosszabban nyomva tartjuk a gombot Fogyasztó kimenet kikapcsolási feszültsége (LVD) Ez a beállítható feszültség érték az akkumulátor védelmét szolgálja (mélykisülés elleni védelem). A vezérlő lekapcsolja a fogyasztó kimenetet, ha az itt beállított érték alá csökken az akkumulátor feszültsége. (Érték beállítás: lásd a pontban.) Fogyasztó kimenet visszakapcsolási feszültség (LVR) Ezzel az értékkel állíthatjuk be, hogy a már előbb említett mélykisütési védelem mikor kapcsolja vissza a kimenetet. Tehát ha már aktiválódott a védelem, akkor az akkumulátor feszültségének meg kell haladnia ezt az értéket, hogy a fogyasztó kimenet újra aktiválódhasson. (Érték beállítás: lásd a pontban.) Csepptöltési feszültség Ezzel a feszültség értékkel határozzuk meg, hogy a vezérlő mikor kapcsoljon át csepptöltésre. A csepptöltés az akkumulátor önkisülését kompenzálja. (Érték beállítás: lásd a pontban.) Fogyasztók működési ideje/módja nézet és beállítás Ahogyan a jobb oldali ábra is mutatja, ebben a menüpontban a különböző értékek különböző működési módokat takarnak.

9 - 24H Normál módú működést jelent, a fogyasztó kimenet mindig aktív, kivéve valamely hiba ezt gátolja (alacsony akkumulátor feszültség, rövidzár védelem). - 1~23H Időzített mód világításkapcsoláshoz. Ha besötétedik (a napelem feszültsége leesik, ezt a vezérlő érzékeli), akkor a fogyasztó kimenet aktíválódik, a beállítható időintervallumon belül. - 0H Világítás kapcsoló mód. Ha besötétedik (a napelem feszültsége leesik, ezt a vezérlő érzékeli), akkor a fogyasztó kimenet bekapcsol, és mindaddig így marad, míg újra nem lesz világos. - (Érték beállítás: lásd a pontban) Kisütési korlátozás A vezérlő rendelkezik még egy funkcióval, mellyel korlátozhatjuk a fogyasztó maximális fogyasztását. Az érték Ah között adható meg, (10Ah-s lépésekben). A beállítást követően, a számláló a fogyasztás arányában visszafele számol, és mikor eléri a nullát, lekapcsolja a fogyasztó kimenetet Rendszerfeszültség kiválasztása A töltésvezérlő alkalmas több rendszerfeszültségen is működni. 12 és 24V-on. Ennél a képernyőnél beállítható (UT0, UT1, UT2) érték, melynél a 0: 12/24Vos automatikus rendszerfeszültség felismerést és váltást, míg az 1-es: 12V-os a 2-es: 24V-os rendszert jelent. Az alapbeállítás: UT Védelmi funkciók Akkumulátor mélykisütési védelem Ha az akkumulátort túlzottan kisütjük, vagyis mélykisütésbe visszük, akkor károsodik, kapacitásának nagy részét elveszíti. Ennek kivédésére találták ki ezt a funkciót. A jobb oldali képen látható, hogy hogyan is jelenik meg ez a kijelzőn.

10 3.5.2 Akkumulátor túltöltési védelem Hasonló az előzőhöz, de itt a túltöltés ellen védjük az akkumulátort. Mindkét esetben a rendszer automatikusan visszakapcsol normál töltési/kisütési állapotba, ha az akkumulátor feszültsége visszatér az üzemi feszültségtartományba Túláram/rövidzár védelem Ha a kimenetre túl nagy fogyasztót kapcsolunk, vagy a kimeneten lévő áramkör rövidzárlatos lesz, akkor a töltésvezérlő lekapcsolja a kimenetet, ezzel megvédve azt. 30 másodpercenként újra megpróbálja visszakapcsolni a kimenetet, ha a hiba elhárult, a vezérlő folytatja a normál üzemet. Az LCD sötét, pedig az akkumulátor csatlakoztatva van. 4. Általános hibák és hibakezelés Hibajelenség Lehetséges ok Megoldás - Alacsony akkumulátor feszültség - Fordított akkumulátor polaritás - A kapcsolat megszakadt. Erős napsütés mellett sem jelenik meg a nap ikon, és nincs töltés. Az LCD n megjelenik a mélykisütés elleni védelem figyelmeztetése. (3.5.1) Az LCD n megjelenik a rövidzár elleni védelem figyelmeztetése. (3.5.3) - Megszakadt a kapcsolat a napelem és a töltésvezérlő között, vagy rövidzár keletkezett a napelem vezetékei közt. - Rendszer-méretezési probléma, a fogyasztás nagyobb, mint a töltés. Hibás rendszerparaméterek. - Túl nagy fogyasztót kapcsolt a kimenetre, rövidzárlat keletkezett a fogyasztók kábelezésénél. Műszerrel ellenőrizze a feszültséget, az akkumulátor, majd pedig a töltésvezérlő kapcsain. Azután ellenőrizze a szakadásmentes kapcsolatot. Műszerrel ellenőrizze a napelem feszültségét, és a kábeleket a töltésvezérlőig. Szakadást és rövidzárlatot keresve. - Ellenőrizze, hogy a rendszer helyesen van-e méretezve. - Nézze át a beállított paramétereket. - Ellenőrizze a fogyasztók kábelezését, és a fogyasztók épségét. - Kösse le a fogyasztókat, és egyesével kösse vissza, hogy kizárhassa a hibás rész(eke)t.

11 5. Műszaki adatlap Típus LD2410 LD2420 LD2430 LD2450 Rendszerfeszültség 12V / 24V; kézi vagy automatikus váltás Maximális napelem feszültség 55Vdc Töltésvezérlő áramfelvétele 12mA Maximális töltő áram 10 A 20 A 30 A 50 A Maximális kisütési áram 10 A 20 A 30 A 50 A Fogyasztó 12V-os rendszerben: 9-12V (állítható), alapérték: 11,0V; lekapcsolási 24V-os rendszerben: 18-24V (állítható) alapérték: 22,0V feszültség Fogyasztó visszakapcsolási feszültség Csepptöltés átváltási feszültség Névleges töltési feszültség Akkumulátor túlfeszültség védelem 12V-os rendszerben: 11-13,5V (állítható), alapérték: 12,6V; 24V-os rendszerben: 22-27V (állítható), alapérték: 25,2V 12V-os rendszerben: 13-15V (állítható), alapérték: 13,8V; 24V-os rendszerben: 26-30V (állítható), alapérték: 27,6V 12V-os rendszerben: 14,4V; 24V-os rendszerben: 28,8V 12V-os rendszerben: 16,5V; 24V-os rendszerben: 33V Fordított polaritás védelem Van Túlterhelés elleni védelem Van, 30 másodpercenként újrapróbálkozik, ha túlterhelést érzékelt Töltési folyamat típusa PWM (Impulzus szélesség modulált) Hőmérséklet kompenzáció 12V-os rendszerben: -24mV/ C; 24V-os rendszerben: -48mV/ C Üzemi hőmérséklet -20 C +55 C Maximális vezeték keresztmetszet 6 mm 2 6 mm 2 16 mm 2 25 mm 2 Szigetelés IP32 Súly 320 g 320 g 410 g 690 g Külső méret (H) 168 mm 190 mm 200 mm Külső méret (SZ) 92 mm 108 mm 127 mm Külső méret (M) 41,5 mm 41,5 mm 55,3 mm Furat távolság (L1) 154 mm 180 mm 189 mm Furat távolság (L2) 62 mm 75 mm 85 mm Rögzítő furat (F) Ø 4,5 mm
