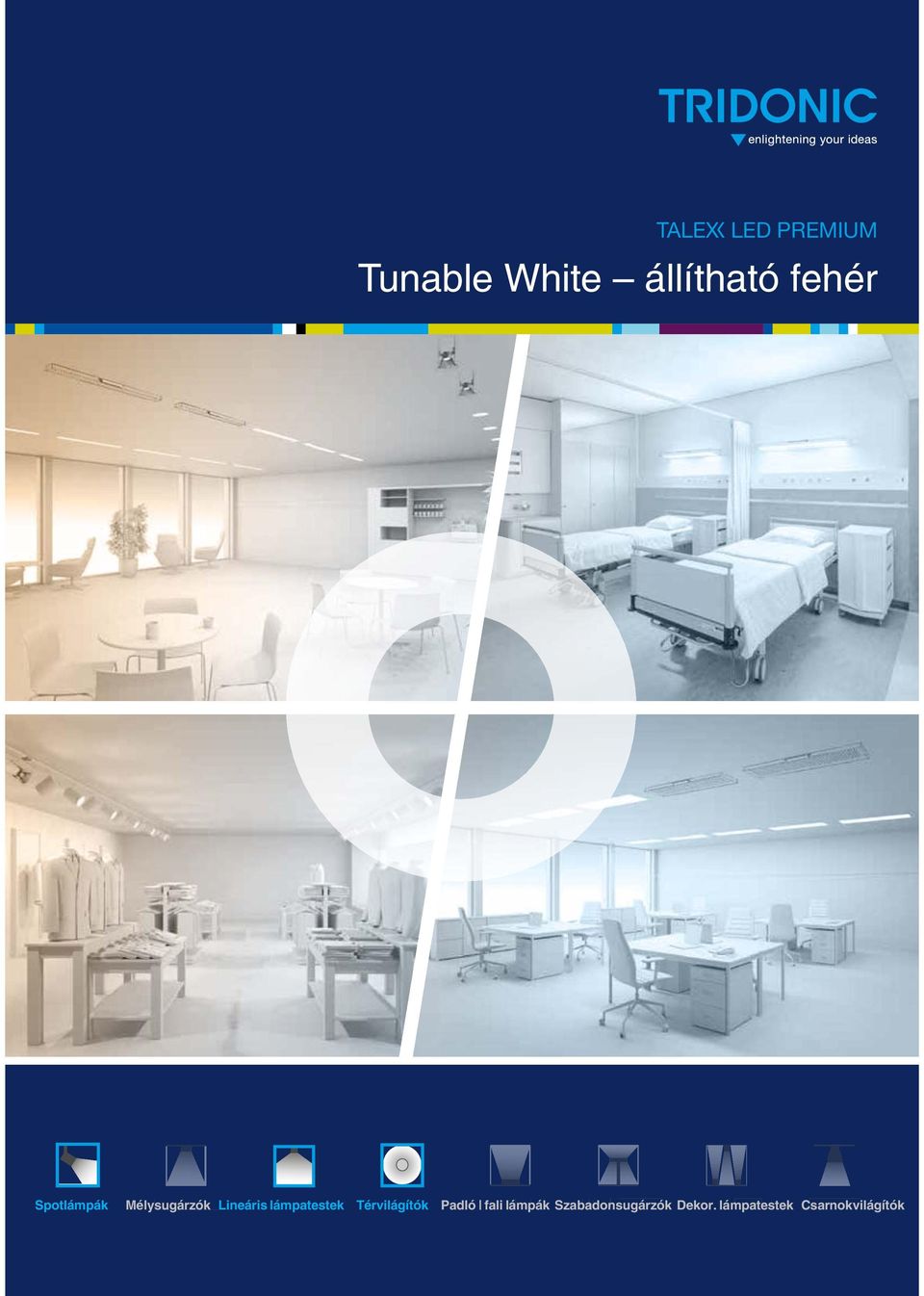

1 Tunable White Spotlámpák Mélysugárzók Lineáris lámpatestek Térvilágítók Padló fali lámpák Szabadonsugárzók Dekor. lámpatestek Csarnokvilágítók

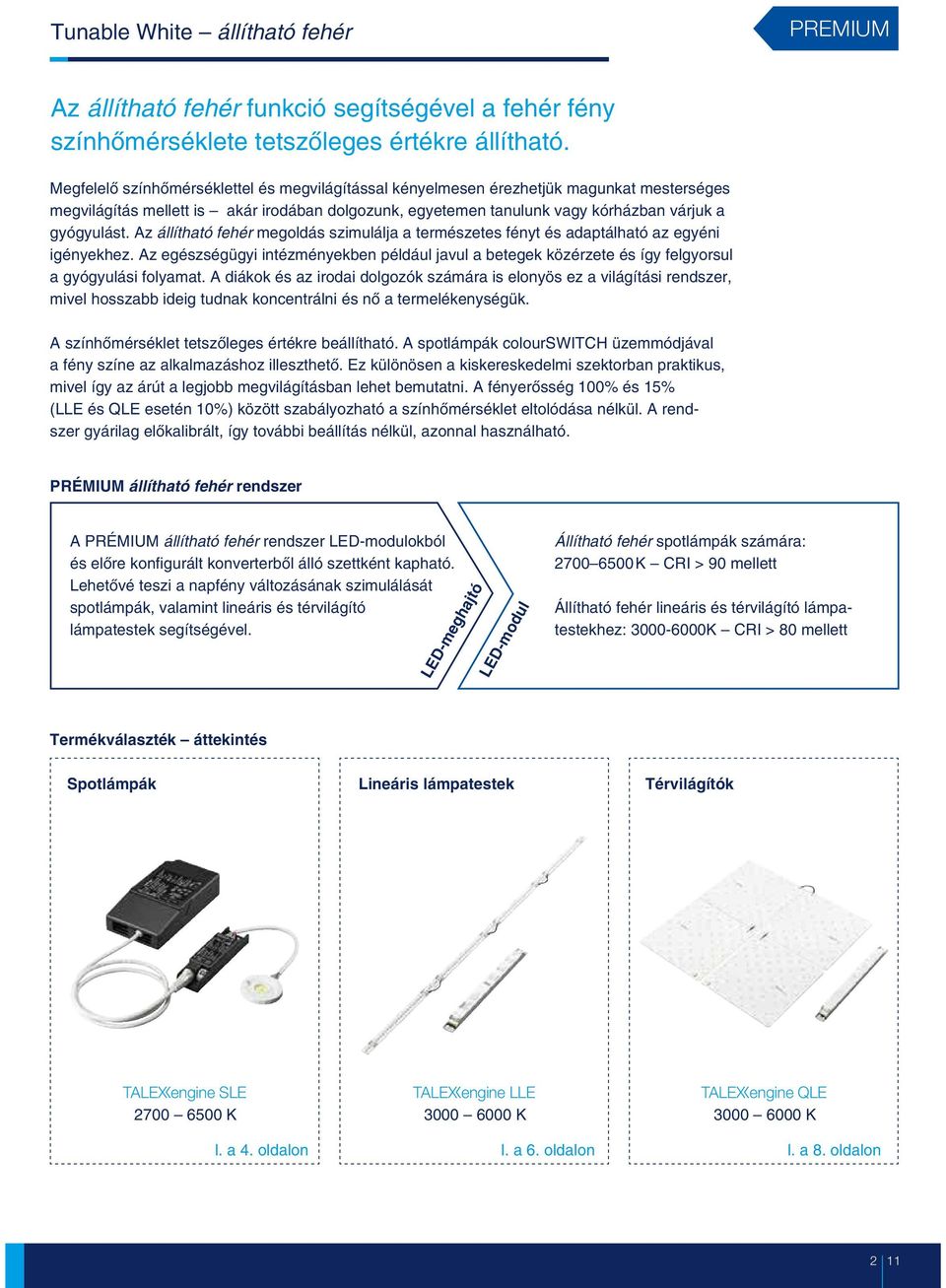

2 Tunable White Az funkció segítségével a fehér fény színhõmérséklete tetszõleges értékre állítható. Megfelelõ színhõmérséklettel és megvilágítással kényelmesen érezhetjük magunkat mesterséges megvilágítás mellett is akár irodában dolgozunk, egyetemen tanulunk vagy kórházban várjuk a gyógyulást. Az megoldás szimulálja a természetes fényt és adaptálható az egyéni igényekhez. Az egészségügyi intézményekben például javul a betegek közérzete és így felgyorsul a gyógyulási folyamat. A diákok és az irodai dolgozók számára is elonyös ez a világítási rendszer, mivel hosszabb ideig tudnak koncentrálni és nõ a termelékenységük. A színhõmérséklet tetszõleges értékre beállítható. A spotlámpák colourswitch üzemmódjával a fény színe az alkalmazáshoz illeszthetõ. Ez különösen a kiskereskedelmi szektorban praktikus, mivel így az árút a legjobb megvilágításban lehet bemutatni. A fényerõsség 100% és 15% (LLE és QLE esetén 10%) között szabályozható a színhõmérséklet eltolódása nélkül. A rendszer gyárilag elõkalibrált, így további beállítás nélkül, azonnal használható. PRÉMIUM rendszer A PRÉMIUM rendszer LED-modulokból és elõre konfigurált konverterbõl álló szettként kapható. Lehetõvé teszi a napfény változásának szimulálását spotlámpák, valamint lineáris és térvilágító lámpatestek segítségével. LED-meghajtó LED-modul Állítható fehér spotlámpák számára: K CRI > 90 mellett Állítható fehér lineáris és térvilágító lámpatestekhez: K CRI > 80 mellett Termékválaszték áttekintés Spotlámpák Lineáris lámpatestek Térvilágítók K K K l. a 4. oldalon l. a 6. oldalon l. a 8. oldalon 2

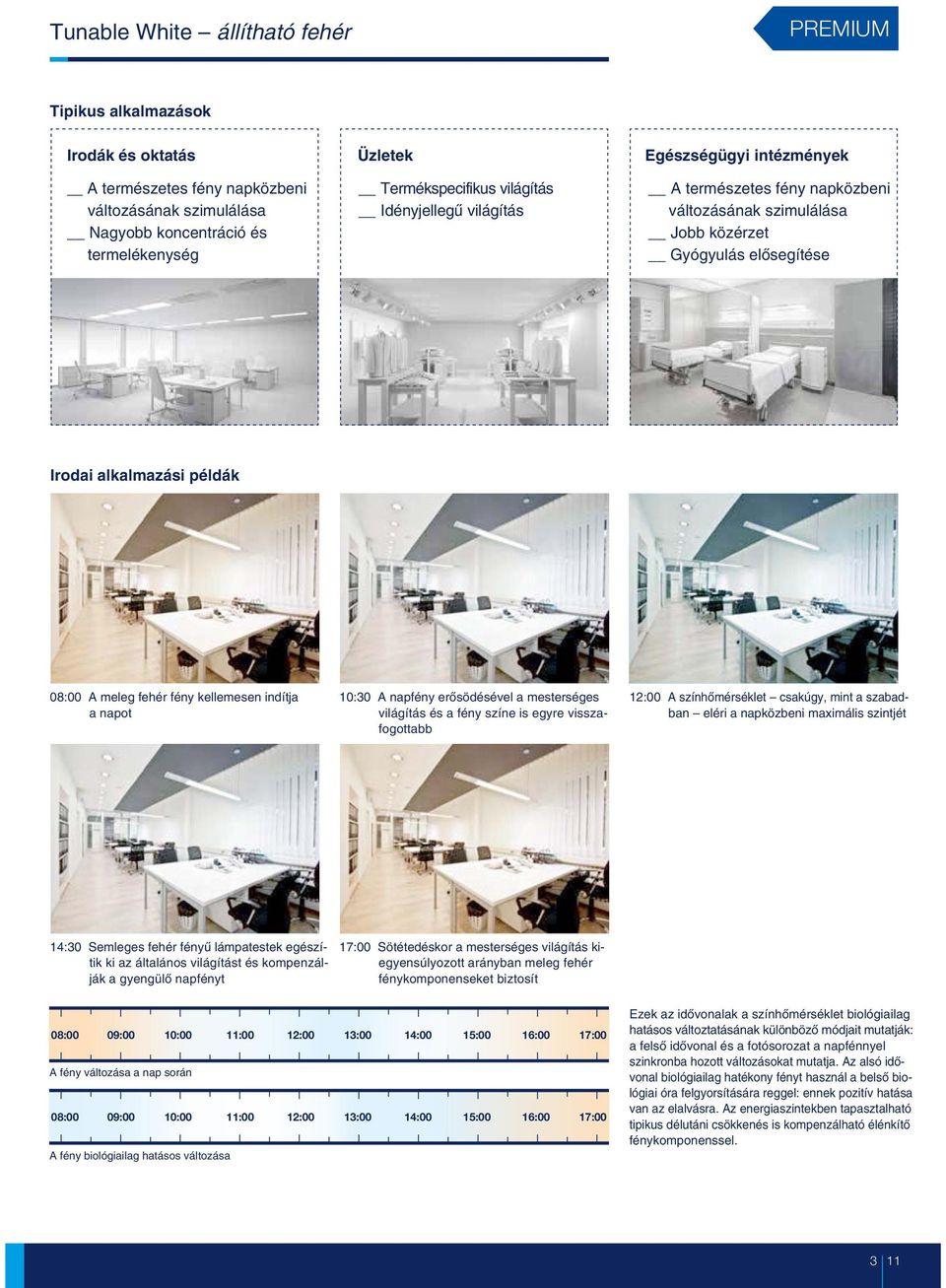

3 Tunable White alkalmazások Irodák és oktatás Üzletek Egészségügyi intézmények A természetes fény napközbeni változásának szimulálása Nagyobb koncentráció és termelékenység Termékspecifikus világítás Idényjellegû világítás A természetes fény napközbeni változásának szimulálása Jobb közérzet Gyógyulás elõsegítése Irodai alkalmazási példák 08:00 A meleg fehér fény kellemesen indítja a napot 10:30 A napfény erõsödésével a mesterséges világítás és a fény színe is egyre visszafogottabb 12:00 A színhõmérséklet csakúgy, mint a szabadban eléri a napközbeni maximális szintjét 14:30 Semleges fehér fényû lámpatestek egészítik ki az általános világítást és kompenzálják a gyengülõ napfényt 17:00 Sötétedéskor a mesterséges világítás kiegyensúlyozott arányban meleg fehér fénykomponenseket biztosít 08:00 09:00 10:00 :00 A fény változása a nap során 08:00 09:00 10:00 :00 A fény biológiailag hatásos változása 12:00 12:00 13:00 13:00 14:00 14:00 15:00 15:00 16:00 16:00 17:00 17:00 Ezek az idõvonalak a színhõmérséklet biológiailag hatásos változtatásának különbözõ módjait mutatják: a felsõ idõvonal és a fotósorozat a napfénnyel szinkronba hozott változásokat mutatja. Az alsó idõvonal biológiailag hatékony fényt használ a belsõ biológiai óra felgyorsítására reggel: ennek pozitív hatása van az elalvásra. Az energiaszintekben tapasztalható tipikus délutáni csökkenés is kompenzálható élénkítõ fénykomponenssel. 3

4 Állítható fehér spotlámpákhoz SLE KIT SLE KIT LED-meghajtóval SLE alkalmazások A engine SLE tulajdonságai röviden Színhõmérséklet: 2700-tól 6500K-ig; (szabályozható és a Planck-görbe mentén állítható színhõmérsékletek) Kibõvített színtartomány egyedi színspektrumokhoz (pl. élelmiszerek megvilágításához) Színvisszaadás / színtolerancia: CRI > 90 / MacAdam 3 Szabályozási tartomány: % a színhõmérséklet változása nélkül Karcsú LED-meghajtók digitális interfésszel (DALI DT8, DSI,switchDIM, colourswitch) és igen kis készenléti veszteséggel (<0,5W) Fényáram (Tp = 65 C-on): 2050 vagy 1350 lm Hosszú, órás élettartam Rendszer-garancia: 5 év

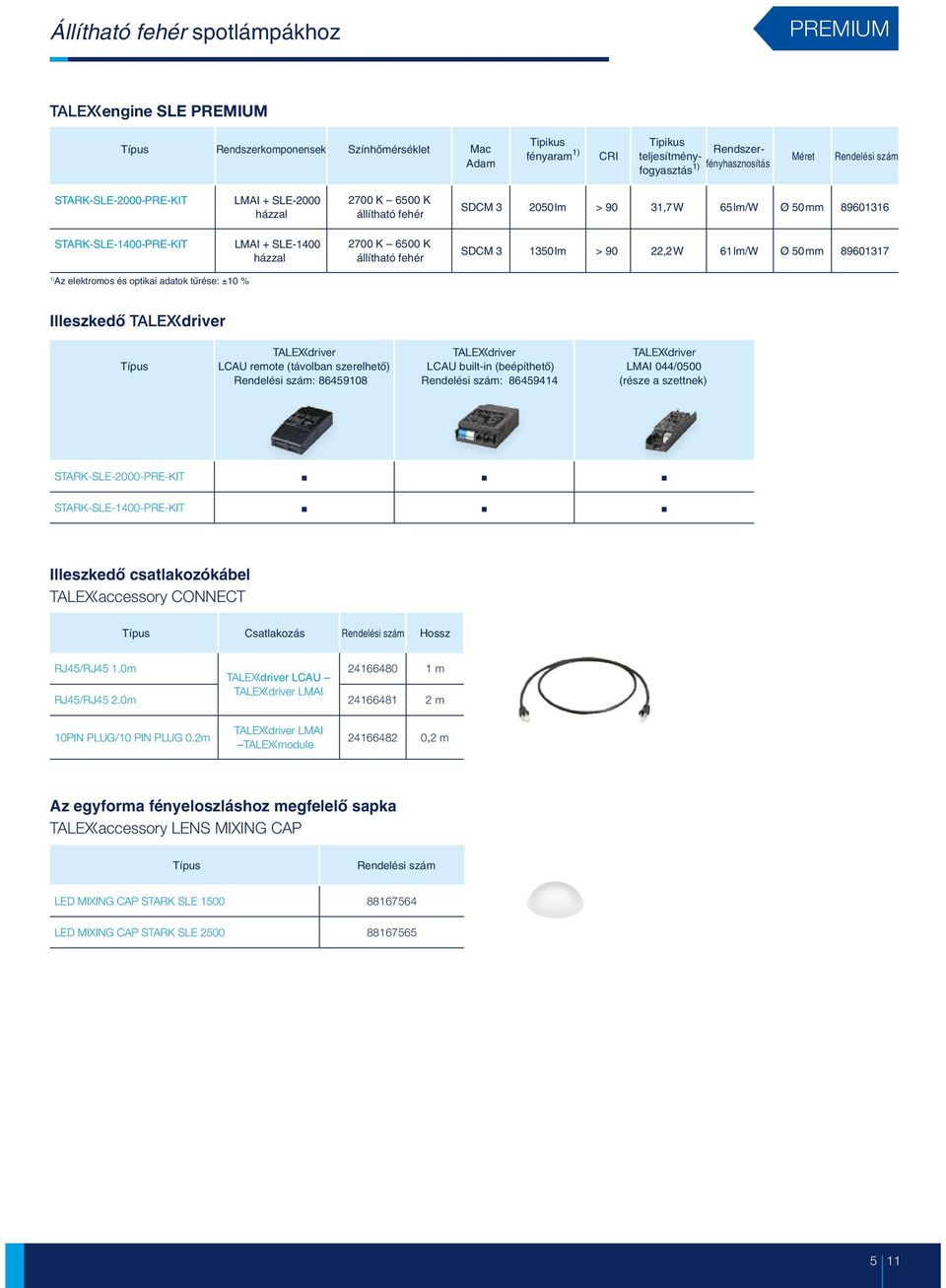

5 Állítható fehér spotlámpákhoz Típus Rendszerkomponensek Színhõmérséklet Mac Adam fényaram 1) CRI Rendszerfényhasznosítás teljesítményfogyasztás 1) Méret Rendelési szám STARK-SLE-2000-PRE-KIT LMAI + SLE-2000 házzal 2700 K 6500 K SDCM lm > 90 31,7W 65lm/W Ø 50mm STARK-SLE-1400-PRE-KIT LMAI + SLE-1400 házzal 2700 K 6500 K SDCM lm > 90 22,2W 61lm/W Ø 50mm Az elektromos és optikai adatok tûrése: ±10 % Illeszkedõ driver Típus T LCAU remote (távolban szerelhetõ) Rendelési szám: T LCAU built-in (beépíthetõ) Rendelési szám: T LMAI 044/0500 (része a szettnek) Illeszkedõ csatlakozókábel Típus Csatlakozás Rendelési szám Hossz driver LCAU, Az egyforma fényeloszláshoz megfelelõ sapka Típus Rendelési szám

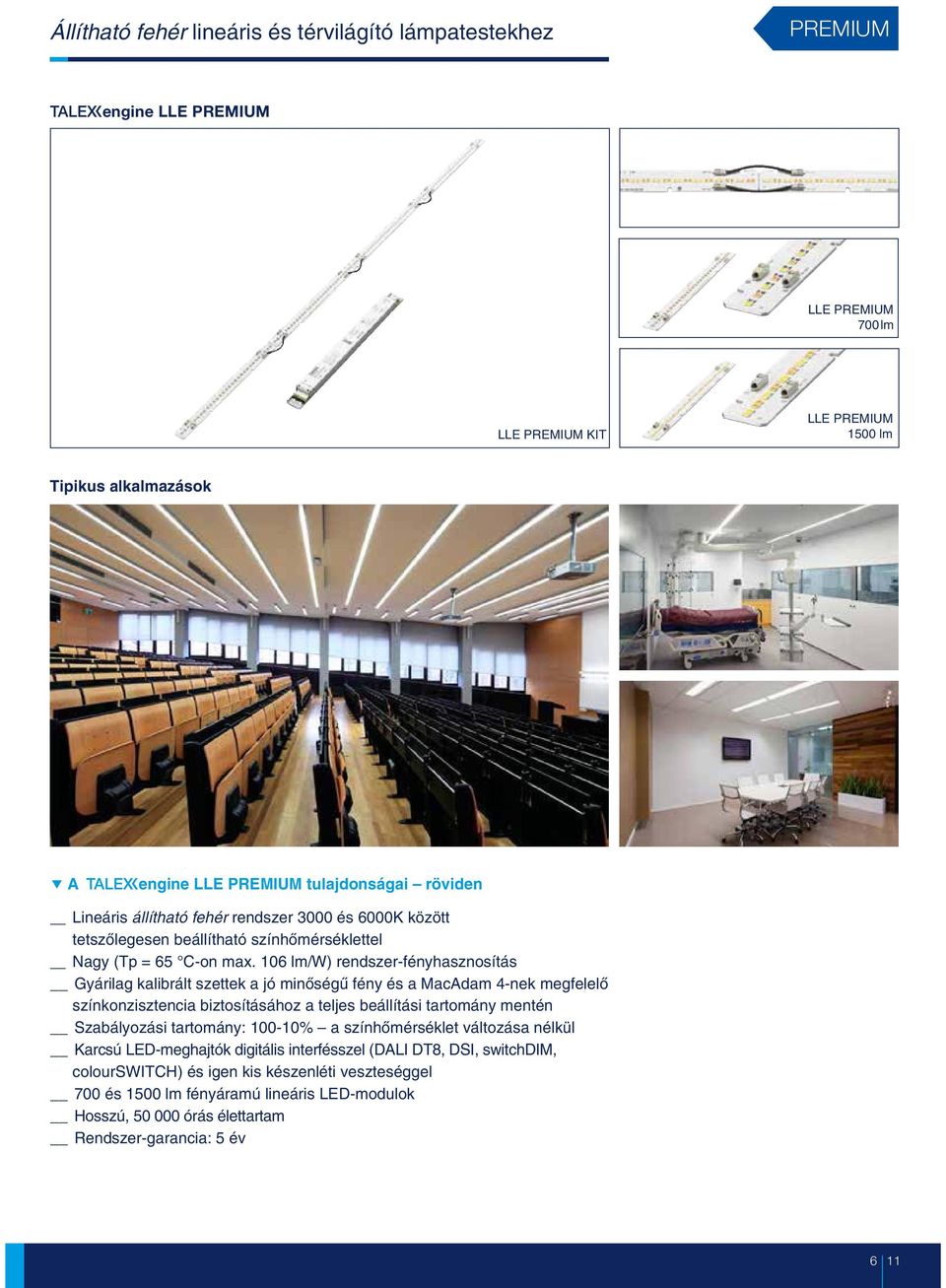

6 Állítható fehér lineáris és térvilágító lámpatestekhez LLE 700lm LLE KIT LLE 1500 lm alkalmazások f A engine LLE tulajdonságai röviden Lineáris rendszer 3000 és 6000K között tetszõlegesen beállítható színhõmérséklettel Nagy (Tp = 65 C-on max. 106 lm/w) rendszer-fényhasznosítás Gyárilag kalibrált szettek a jó minõségû fény és a MacAdam 4-nek megfelelõ színkonzisztencia biztosításához a teljes beállítási tartomány mentén Szabályozási tartomány: % a színhõmérséklet változása nélkül Karcsú LED-meghajtók digitális interfésszel (DALI DT8, DSI, switchdim, colourswitch) és igen kis készenléti veszteséggel 700 és 1500 lm fényáramú lineáris LED-modulok Hosszú, órás élettartam Rendszer-garancia: 5 év

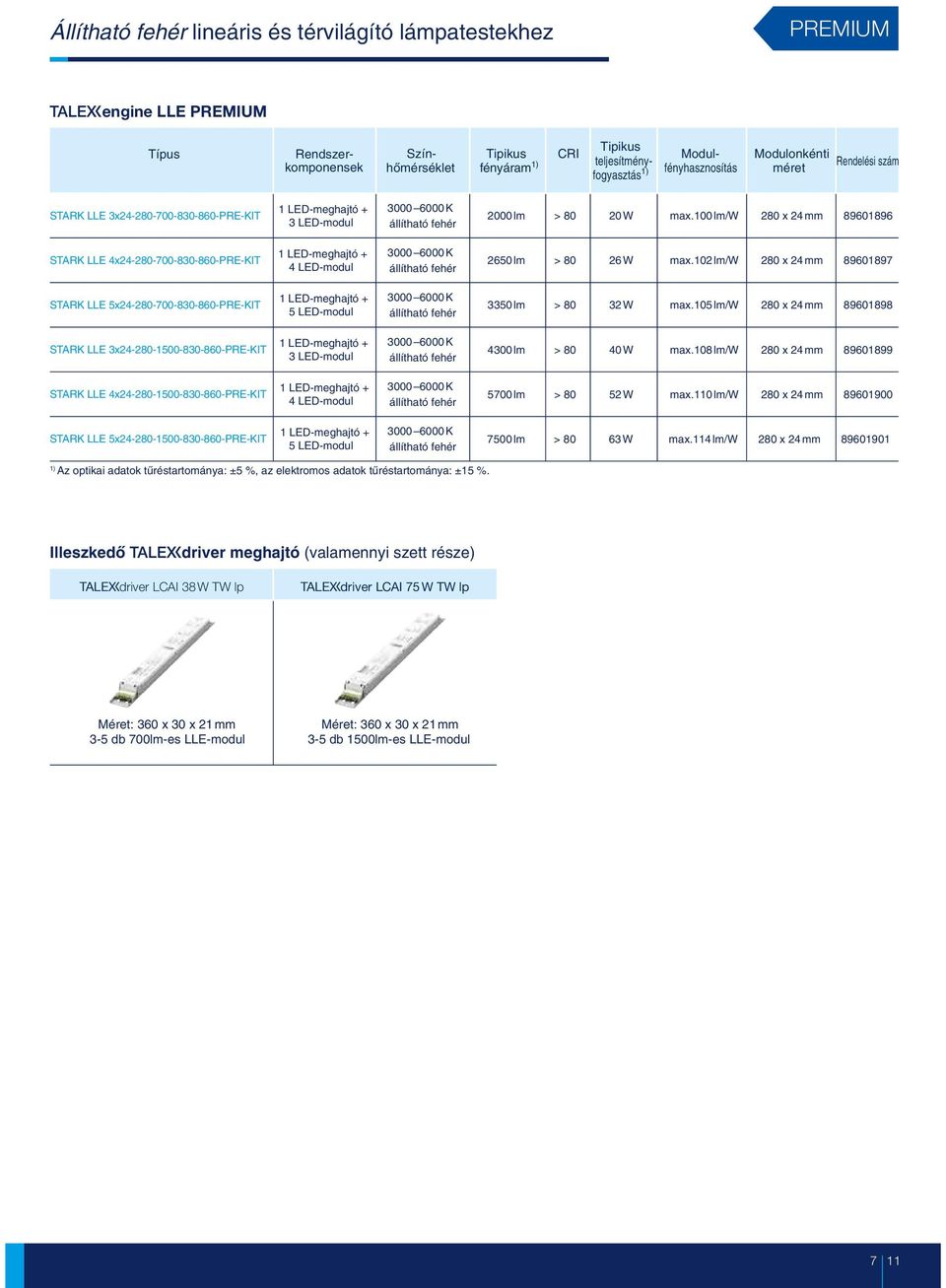

7 Állítható fehér lineáris és térvilágító lámpatestekhez Típus Rendszerkomponensek Színhõmérséklet fényáram 1) CRI teljesítményfogyasztás 1) Modulfényhasznosítás Modulonkénti méret Rendelési szám STARK LLE 3x PRE-KIT 1 LED-meghajtó + 3 LED-modul 2000lm > 80 20W max.100lm/w 280 x 24mm STARK LLE 4x PRE-KIT 1 LED-meghajtó + 4 LED-modul 2650lm > 80 26W max.102lm/w 280 x 24mm STARK LLE 5x PRE-KIT 1 LED-meghajtó + 5 LED-modul 3350lm > 80 32W max.105lm/w 280 x 24mm STARK LLE 3x PRE-KIT 1 LED-meghajtó + 3 LED-modul 4300lm > 80 40W max.108lm/w 280 x 24mm STARK LLE 4x PRE-KIT 1 LED-meghajtó + 4 LED-modul 5700lm > 80 52W max.0lm/w 280 x 24mm STARK LLE 5x PRE-KIT 1 LED-meghajtó + 5 LED-modul 7500lm > 80 63W max.4lm/w 280 x 24mm Az optikai adatok tûréstartománya: ±5 %, az elektromos adatok tûréstartománya: ±15 %. Illeszkedõ driver meghajtó (valamennyi szett része) T T Méret: 360 x 30 x 21mm 3-5 db 700lm-es LLE-modul Méret: 360 x 30 x 21mm 3-5 db 1500lm-es LLE-modul 7

8 Állítható fehér lineáris és térvilágító lámpatestekhez ÚJ alkalmazások f A engine QLE tulajdonságai röviden _ Négyzetes rendszer 3000K és 6000K között beállítható színhõmérséklettel állandó fényáram mellett, a cirkadián ritmus szimulálására _ Nagy (Tp = 45 C-on max. 132lm/W) rendszer-fényhasznosítás _ LED-meghajtóból és 4 db négyzetes LED-modulból álló szett, gyárilag optimális fényminõségre és színkonzisztenciára beállítva _ %-os fényszabályozási tartomány, színhomérséklet-változás nélkül _ Karcsú LED-meghajtók digitális interfésszel (DALI DT8, DSI, switchdim, colourswitch) _ Hosszú, órás élettartam _ 5-éves rendszer-garancia

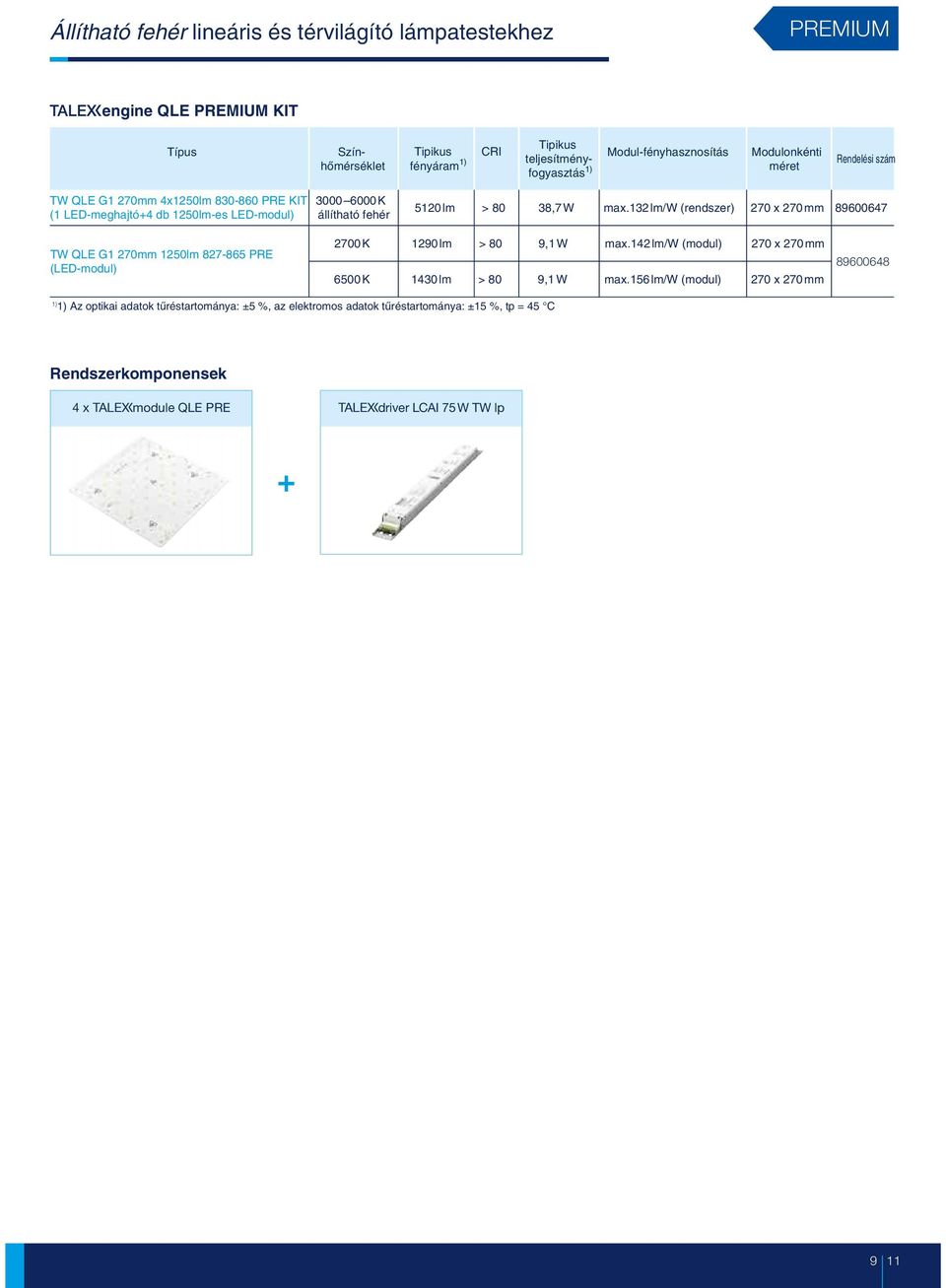

9 Állítható fehér lineáris és térvilágító lámpatestekhez engine QLE KIT Típus Színhõmérséklet fényáram 1) CRI Modul-fényhasznosítás Modulonkénti teljesítményfogyasztás 1) méret Rendelési szám TW QLE G1 270mm 4x1250lm PRE KIT (1 LED-meghajtó+4 db 1250lm-es LED-modul) 5120lm > 80 38,7W max.132lm/w (rendszer) 270 x 270mm TW QLE G1 270mm 1250lm PRE (LED-modul) 2700K 1290lm > 80 9,1W max.142lm/w (modul) 270 x 270mm 6500K 1430lm > 80 9,1W max.156lm/w (modul) 270 x 270mm 1) Az optikai adatok tûréstartománya: ±5 %, az elektromos adatok tûréstartománya: ±15 %, tp = 45 C Rendszerkomponensek T T +

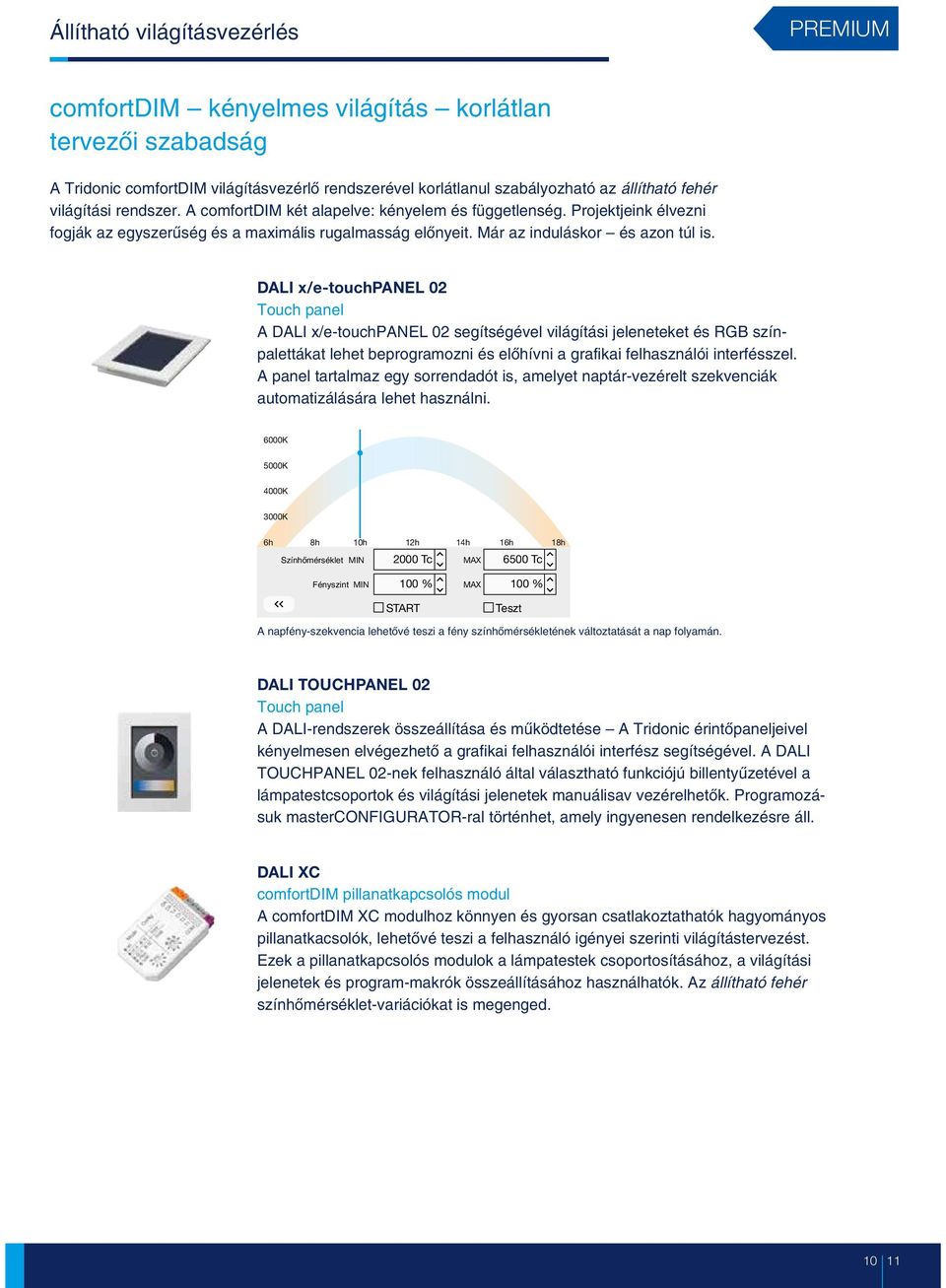

10 Állítható világításvezérlés comfortdim kényelmes világítás korlátlan tervezõi szabadság A Tridonic comfortdim világításvezérlõ rendszerével korlátlanul szabályozható az világítási rendszer. A comfortdim két alapelve: kényelem és függetlenség. Projektjeink élvezni fogják az egyszerûség és a maximális rugalmasság elõnyeit. Már az induláskor és azon túl is. Touch panel A DALI x/e-touchpanel 02 segítségével világítási jeleneteket és RGB színpalettákat lehet beprogramozni és elõhívni a grafikai felhasználói interfésszel. A panel tartalmaz egy sorrendadót is, amelyet naptár-vezérelt szekvenciák automatizálására lehet használni. 6000K 5000K 4000K 3000K 6h 8h 10h 12h 14h 16h 18h Színhõmérséklet MIN 2000 Tc MAX 6500 Tc Fényszint MIN 100 % MAX 100 % START Teszt A napfény-szekvencia lehetõvé teszi a fény színhõmérsékletének változtatását a nap folyamán. Touch panel A DALI-rendszerek összeállítása és mûködtetése A Tridonic érintõpaneljeivel kényelmesen elvégezhetõ a grafikai felhasználói interfész segítségével. A DALI TOUCHPANEL 02-nek felhasználó által választható funkciójú billentyûzetével a lámpatestcsoportok és világítási jelenetek manuálisav vezérelhetõk. Programozásuk masterconfigurator-ral történhet, amely ingyenesen rendelkezésre áll. comfortdim pillanatkapcsolós modul A comfortdim XC modulhoz könnyen és gyorsan csatlakoztathatók hagyományos pillanatkacsolók, lehetõvé teszi a felhasználó igényei szerinti világítástervezést. Ezek a pillanatkapcsolós modulok a lámpatestek csoportosításához, a világítási jelenetek és program-makrók összeállításához használhatók. Az színhõmérséklet-variációkat is megenged.

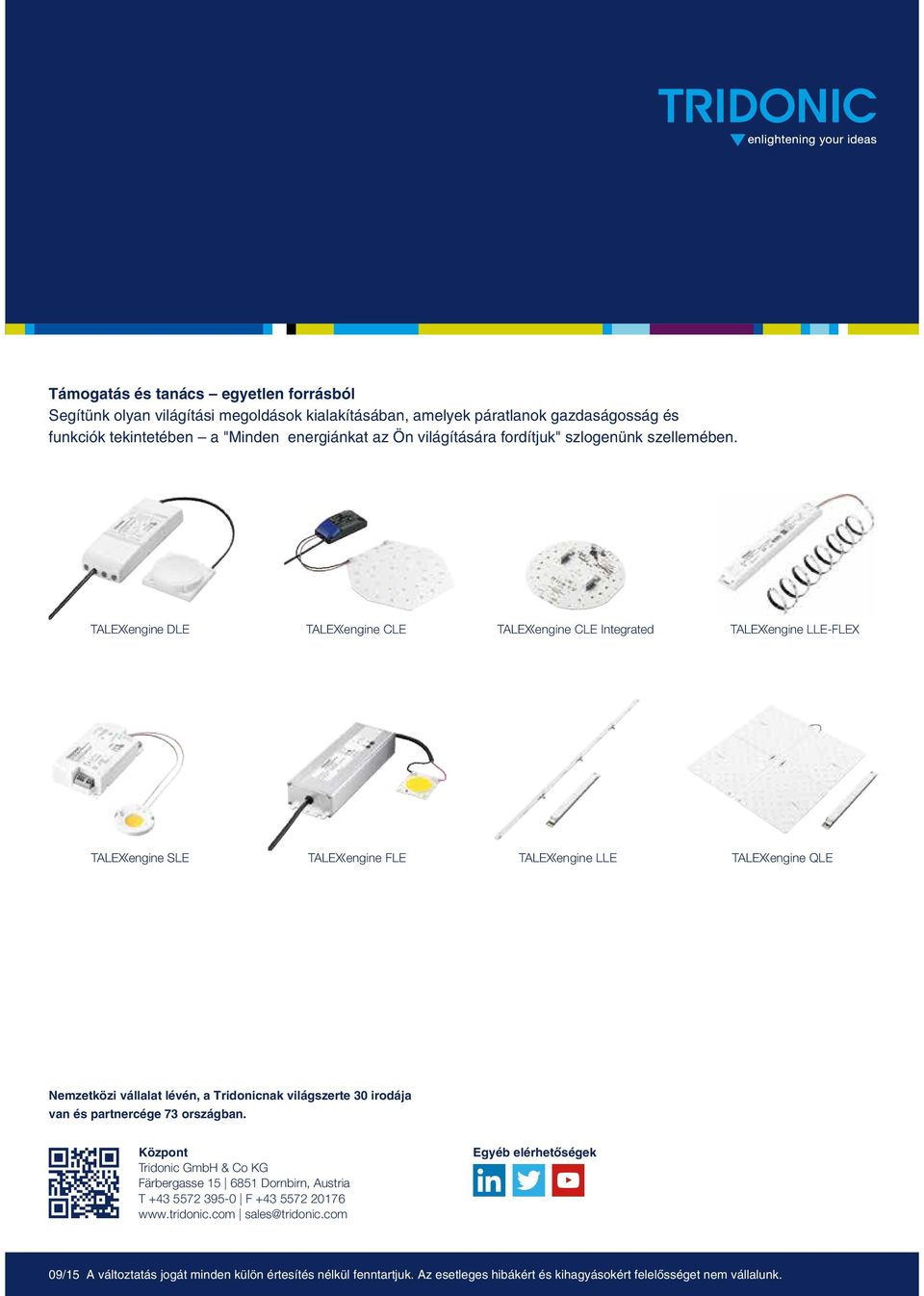

11 Támogatás és tanács egyetlen forrásból Segítünk olyan világítási megoldások kialakításában, amelyekpáratlanok gazdaságosság és funkciók tekintetében a "Mindenenergiánkat az Ön világítására fordítjuk" szlogenünk szellemében. Nemzetközi vállalat lévén, a Tridonicnak világszerte 30 irodája van és partnercége 73 országban. Központ Egyéb elérhetõségek 09/15 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért felelõsséget nem vállalunk.
