1 luxcontrol Világításvezérlés connecdim-mel Helyiség Emelet Épület Város

2 A fény szabályozása és vezérlése még sosem volt ilyen könnyû A connecdim a Tridonic következõ generációs, elosztott rendszerû intelligens világításvezérlési megoldása 24/7 Ez az innovatív világításvezérlési megoldás kiváló lehetõséget biztosít az intelligens, költséghatékony és felhasználóbarát világítás-szabályozásra és -vezérlésre néhány egyszerû DALI-eszköztõl kezdve egy egész épület bonyolult világítási rendszeréig. Akár meglévõ, akár új DALI-infrastruktúráról is legyen szó, a világítási rendszerünk a connecdim kapun keresztül könnyen csatlakoztatható a connecdim felhõhöz. A kapu az összes adatinformációt és paramétert egy központi felhõ-alapú web-szerverre tölti fel. A hozzáférés bárhol és bármikor engedélyezhetõ távolból az interneten keresztül. Ennek az elosztott világításvezérlési megoldásnak a "szíve" a connecdim kapu. Ez a hardver-komponens lehetõvé teszi az adatok begyûjtését (a DALI-ból) és információvá alakítását TCP/IP segítségével a felhõ számára. Az információ- és az energia-monitorozásról könnyen készíthetõ riport, ami lehetõvé teszi az iphone, ipad vagy Android intelligens eszközökkel történõ drótnélküli üzembe helyezést is. A telepítéshez és a konfiguráláshoz a DALI-rendszer felszerelése így egyszerûbb és gyorsabb lesz. w w w.connecdim.com 2 6

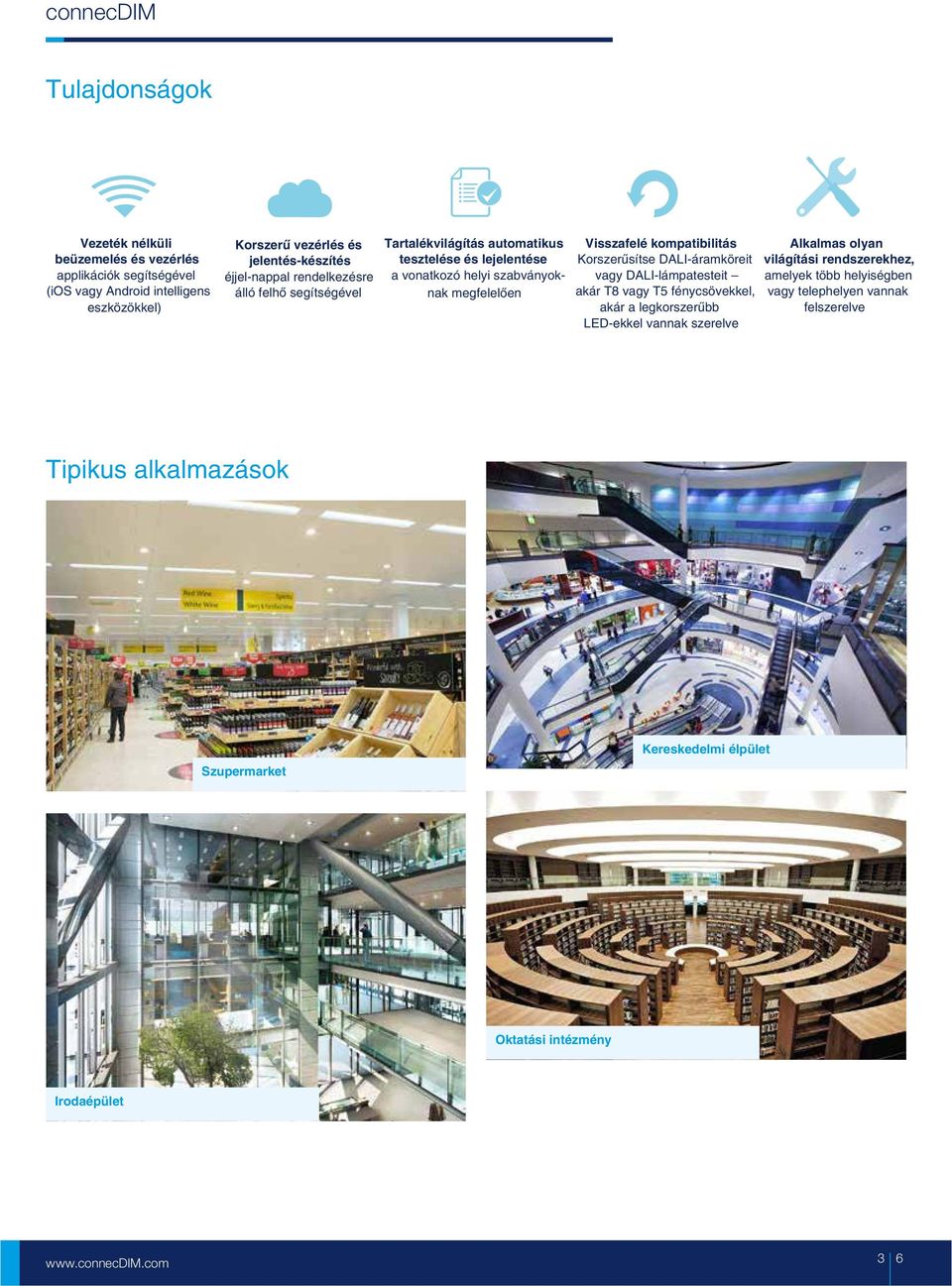

3 Tulajdonságok Vezeték nélküli beüzemelés és vezérlés applikációk segítségével (ios vagy Android intelligens eszközökkel) Korszerû vezérlés és jelentés-készítés éjjel-nappal rendelkezésre álló felhõ segítségével Tartalékvilágítás automatikus tesztelése és lejelentése a vonatkozó helyi szabványoknak megfelelõen Visszafelé kompatibilitás Korszerûsítse DALI-áramköreit vagy DALI-lámpatesteit akár T8 vagy T5 fénycsövekkel, akár a legkorszerûbb LED-ekkel vannak szerelve Alkalmas olyan világítási rendszerekhez, amelyek több helyiségben vagy telephelyen vannak felszerelve Tipikus alkalmazások Szupermarket Kereskedelmi élpület Oktatási intézmény Irodaépület 3 6

4 Elõnyök A connecdim mindenkinek elõnyös: A szerelés és a karbantartás még nagyobb mértékben felhasználóbarát és még hatékonyabb lesz. Épülettulajdonos Létesítmény-üzemeltetõ Az épület felhasználója Rendszerintegrátor f Idõt és pénzt takarít meg Üzembe helyezés táblagéppel vagy okostelefonnal Olcsó megoldás ipari szabványnak megfelelõ hardverés internet-technológiák felhasználásával A rendszerben korlátlan számú kapu használható Egy kapuval max. 4 DALI-átramkör vezérelhetõ f Energiamegtakarítás Központi monitorozó rendszerrel meg lehet határozni és ki lehet használni a világítási rendszer potenciális energiamegtakarításait. A connecdim adatai a felhõstruktúrában intelligens energiaanalízist tesznek lehetõvé. Az épületek energiafogyasztása csökkenthetõ a drága csúcsterhelések idején. Ilyenkor mérsékelni lehet valamennyi lámpatest fényerõsségét. f Az üzembe helyezés még sose volt ilyen egyszerû Táblagéppel a vezeték nélküli üzembe helyezés lehetõvé teszi: a DALI-eszközök címzését valamennyi DALI-eszköz tesztelését a csoport- és világításijelenet-beállításokat az összekapcsolást ugyanazon kapun belül és több kapun keresztül a könnyû címkeresõ funkciót f Egyedi igényekre adaptált A felhasználók okostelefonnal igényeiknek megfelelõen tudják vezérelni a világítást: be- vagy ki tudják kapcsolni csökkenteni/növelni tudják a fényerõsséget állítani tudják az "Tunable White" LED-ek fehér színárnyalatát ellenõrizni tudják a tartalékvilágítás állapotát saját "kedvenceket" tudnak beállítani f Háromdimenziós megjelenítés A "3D megjelenítõ" eszköz segítségével hiba esetén a lámpatest ikonja vörösre vált. Ezenkívül, ha a kurzort valamelyik lámpatest fölé helyezzük, megjelenik a lámpatest címe, csoportja és a következõ részletesebb információ: max., min., hálózat be, rendszerhibák szintjei, mûködési idõ, aktív napok száma, napi kiesések, összes kiesés, csoporttal, világítási jelenetekkel kapcsolatos információk, fényszabályozási szintek, rövid címek, elhelyezkedés, eszköztípus, tartalékvilágítási tesztekkel kapcsolatos információk. f Idõtálló Plug and Play és idõtálló kivitel. A connecdim-mel történõ világításvezérlés idõtálló megoldás. Új rendszerbõvítési opciókat kínál, kívánságra teljesen integrálható az épületfelügyeleti rendszerekbe. BMS-rendszerbe a JSON-RPC protokolloknak megfelelõ csatlakoztatással lehet integrálni. f Tartalékvilágítás automatikus tesztelése és lejelentése Lehetõvé teszi a karbantartást és a központosított monitorozást. A funkció- és élettartam-tesztekrõl és hibákról jelentés készül (amely szelektálható és lejelenthetõ -en küldött értesítéssel)

5 A connecdim telepítése A connecdim kompatibilis a Tridonic valamennyi DALI-termékével Személyi számítógép connecdim felhõ Ethernet connecdim App connecdim Gateway (kapu) x/e-touchpanel02 MSensor 02 DALI line PCA EXCEL on4all lp tengine DLE Tunable White (állítható fehér) DALI XC EM powerled tengine LLE f Meglévõ DALI-hálózatok korszerûsítése Visszafelé kompatibilis Meglévõ DALI-lámpatestek, akár T8, T5 fénycsövekkel, akár a legmodernebb LED-ekkel vannak szerelve Meglévõ DALI-vezérlõk használata Új vezeték nélküli vezérlõk hozzáadása (ios vagy Android) applikációkkal Tunable White LED-es rendszerek fehér színárnyalatának vezérlése f Új DALI-helyszín kialakítása Vezeték nélküli beüzemelés Címzés, tesztelés, csoportok és világítási jelenetek beállítása Vezeték nélküli távvezérlés Ki/bekapcsolás Fényerõsség szabályozása Színárnyalat vezérlése Tartalékvilágítás állapotellenõrzése Áthidalási funkciók 5 6

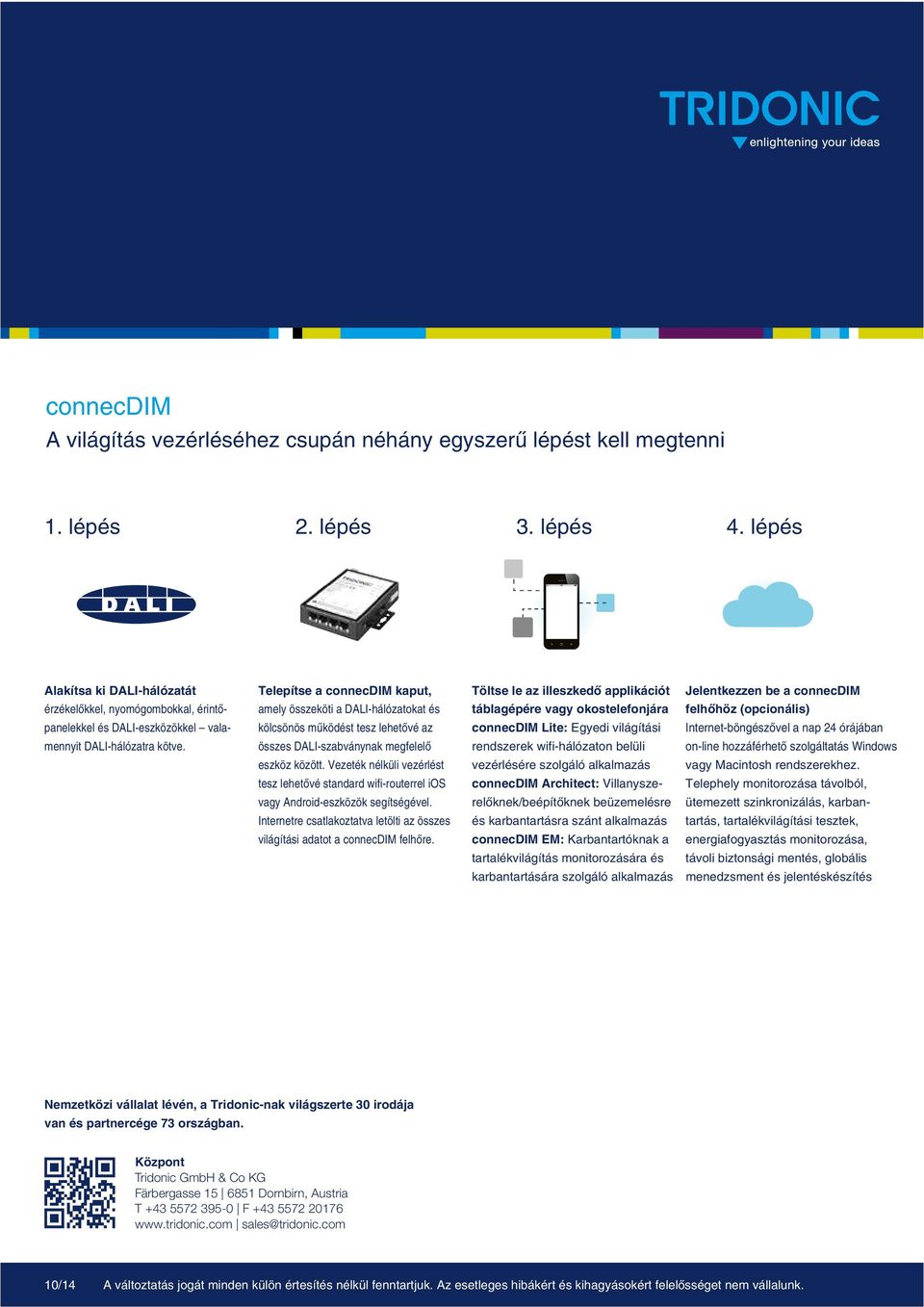

6 A világítás vezérléséhez csupán néhány egyszerû lépést kell megtenni 1. lépés 2. lépés 3. lépés 4. lépés Alakítsa ki DALI-hálózatát érzékelõkkel, nyomógombokkal, érintõpanelekkel és DALI-eszközökkel valamennyit DALI-hálózatra kötve. Telepítse a connecdim kaput, amely összeköti a DALI-hálózatokat és kölcsönös mûködést tesz lehetõvé az összes DALI-szabványnak megfelelõ eszköz között. Vezeték nélküli vezérlést tesz lehetõvé standard wifi-routerrel ios vagy Android-eszközök segítségével. Internetre csatlakoztatva letölti az összes világítási adatot a connecdim felhõre. Töltse le az illeszkedõ applikációt táblagépére vagy okostelefonjára connecdim Lite: Egyedi világítási rendszerek wifi-hálózaton belüli vezérlésére szolgáló alkalmazás connecdim Architect: Villanyszerelõknek/beépítõknek beüzemelésre és karbantartásra szánt alkalmazás connecdim EM: Karbantartóknak a tartalékvilágítás monitorozására és karbantartására szolgáló alkalmazás Jelentkezzen be a connecdim felhõhöz (opcionális) Internet-böngészõvel a nap 24 órájában on-line hozzáférhetõ szolgáltatás Windows vagy Macintosh rendszerekhez. Telephely monitorozása távolból, ütemezett szinkronizálás, karbantartás, tartalékvilágítási tesztek, energiafogyasztás monitorozása, távoli biztonsági mentés, globális menedzsment és jelentéskészítés Nemzetközi vállalat lévén, a Tridonic-nak világszerte 30 irodája van és partnercége 73 országban. Központ Tridonic GmbH & Co KG Färbergasse Dornbirn, Austria T F sales@tridonic.com 10/14 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért felelõsséget nem vállalunk.
