1 T LED Spotlámpák Mélysugárzók Lineáris lámpatestek Térvilágítók Padló fali lámpák Szabadonsugárzók Dekor. lámpák Csarnokvilágítók Útvilágítás 1 5

2 A Tridonic tisztában van a követelményekkel Tipikus alkalmazások Útvilágítás Terek és parkok Épülethomlokzatok Közterületek 2

3 A Tridonic megoldást kínál f A Tridonic-termékek elõnyei röviden 10 kv-os (tranziensekkel, lökéssekkel szembeni) védelmi szint a megnövelt dielektromos szilárdságnak köszönhetõen; megfelelnek az IEC nek és a C-os kiterjesztett hõmérséklettartománynak Alacsony üzemelési költségek a nagy energiahatékonyság és a hosszú élettartam okán Egyszerû konfigurálás a ready2mains és U6Me2 programozóval Környezetbarát megoldás a csökkentett CO 2 -kibocsátásnak és a minimális fényszennyezésnek köszönhetõen (a felfelé irányuló sugárzás: ULOR < 0,1%) Termékválaszték áttekintés Programmer ready2mains & U6Me2 programozó v v l. a 4. oldalon l. a 8. oldalon 3

4 Konfigurálás hálózaton keresztül A lámpatestek konfigurálásának intelligens módja f A hálózati konfiguráció tulajdonságai röviden A lámpatestben lévõ LED-meghajtó egyszerû konfigurálása a gyártás során A meghibásodások kisebb kockázata a manuális mûveletek kiküszöbölése okán Energiamegtakarítás az egész útvilágítási folyamatnak a kapcsolószekrénybõl történõ egyszerû (át)programozásával Gyártás A lámpatestek programozása és tesztelése (ready2mains & U6Me2) Utak Egyedi lámpatestek programozása a lámpaoszlopra történõ felszerelés elõtt vagy után (ready2mains & U6Me2) Kapcsolószekrény Az egész útvilágítás átprogramozása a kapcsolószekrénybõl (U6Me2) Lámpaoszlop Egyedi lámpatestek átprogramozása az oszlop szerelõnyílásában a felszerelés után (ready2mains & U6Me2) Paraméterek Jellemzõ ready2mains U6Me2 Távolság kicsi (~400 m) nagy (~1,5 km) Párhuzamosan programozható eszközök száma 5 LED-meghajtó (max. 400VA) nincs korlátozás Programozási opciók áram, CLO, chronostep2* csak chronostep2* Programozás sebessége gyors lassú Fényszabályozás van nincs Legjobb helyszín gyár kültéri kapcsolószekrény *Automatikus éjfél beállítása Könnyû energiamegtakarítás Éjjel kevesebb ember van az utcákon és a forgalom is kisebb, ezért óriási energiamegtakarításra van lehetõség. A sikeres "automatikus éjfél" funkció egyszerûen lecsökkenti éjfélkor a megvilágítási szintet, ezzel energiát takarít meg, de a biztonsághoz még elegendõ fényt szolgáltat. Az új, állítható éjfél-funkcióval a Tridonic közös nevezõre hozta az energiahatékonyságot és az egyedi beállíthatóságot. A különbözõ megvilágítási szinteket és idõtartamokat a helyszínen lehet programozni a központi kapcsolószekrényben. 4

5 ready2mains & U6Me2 programozó ÚJ Megnevezés Méret Rendelési szám Programmer ready2mains és U6Me2 programozó 173 x 87 x 47 mm f A ready2mains & U6Me2 programozó tulajdonságai röviden Interfész a ready2mains és/vagy U6Me2 paramétereinek hálózati kábelen keresztüli programozásához Alkalmazható teszt-környezetekben, utcákon vagy kapcsolószekrényekben Maximum szkriptet lehet tárolni (ready2mains, U6Me2 és DALI szkripteket) USB-interfész és szoftver-könyvtár a teljesen automatizált gyártósorokba történõ integráláshoz Beépített DALI USB-interfész leválaszthatatlan busz-tápegységgel együtt Az áram 1mA-es lépésekben állítható (ready2mains és DALI segítségével) 5

6 tdriver Outdoor kültéri meghajtó Robosztus, megbízható, energiahatékony a kültéri világításnak sokféle igényt ki kell elégítenie. A Tridonic kültéri alkalmazásra szánt innovatív LED-es világítási megoldásai a legszigorúbb követelményeket is kielégítik, nagyfokú védelmet és az útvilágítás egyszerű konfigurálását kínálják. Villámlási túlfeszültség (közös módusú) 100 kv Elektrosztatikus kisülés 30 kv Kapcsolási túlfeszültség (differenciál módusú) 10 kv 6 kv Védve a Tridonic tdriver PRE OTD által Korszerû az útvilágításban 4 kv Átmeneti feszültségnövekedés Normál hálózati feszültség 2 kv 2.5 kv 1,5 kv A lámpatestek minimális átütési szilárdsága az IEC szerint Forrás: Prof. Dr. Paul A potenciális túlfeszültség hatásai A kis túlfeszültségek a LED-modulok részleges elhasználódásához vezetnek. A nagy túlfeszültségek, mint amilyeneket a villámcsapás okoz, a lámpatest közvetlen meghibásodását okozzák, ha nincs ellátva hatékony védelemmel. Differenciál módusú tranziens A differenciál módusú tranziensek feszültségnövekedést okoznak az L és N vezeték között: megváltozik a terhelés és kapcsolási jelenségek lépnek fel a hálózati vezetékeken, például a gyártóberendezések vagy a hálózat teljesítménytényezõjének korrigálására szolgáló kondenzátortelep hatására A csúcsfeszültségek elérhetik a 4-6 kv-ot A LED-meghajtók bemeneti szûrõjének el kell nyomnia ezeket a meghajtó károsodásának megelõzésére Fényforrás L N PE IDM IDM UDM Meghajtó Közös módusú tranziens A közös módusú tranziensek az L/N hálózati vezetékek és a PE védõföldelés között hoznak létre feszültségnövekedést, az L és N vezeték között nem lép fel tranziens. A tranzienseket rendszerint környezeti hatások pl. villámcsapások okozzák. A feszültség 10 kv-nál kisebb vagy néhányszor 10 kv közötti lehet A lámpatest tervezése különös figyelmet igényel Fényforrás L N PE ICM ICM ICM L = Fázisvezeték N = Semleges, föld I = Áram UCM Meghajtó U = Feszültség PE = Védõföldelés 6

7 tdriver Outdoor kültéri meghajtó I. érintésvédelmi osztályú alkalmazás Fém lámpatest-fej védõföldeléssel II. érintésvédelmi osztályú alkalmazás Fém lámpatest-fej potenciálkiegyenlítõ csatlakozással II. érintésvédelmi osztályú alkalmazás Nem vezetõ anyagból készült vagy potenciálkiegyenlítõ csatlakozás nélküli lámpatest-fej PE A lámpatest minden része megfelelõ és megszabott módon csatlakozik a PE védõföldeléshez A LED-modul fém részei parazitakapacitást hoznak létre a PE felé A fém lámpatest-fej és a LED-NYÁK fém magja potenciálkiegyenlítõ csatlakozóval csatlakoznak a LED-meghajtóhoz A rendszer minden érinthetõ része nem vezetõ anyagból készül vagy a II. év.o. szerinti szigeteléssel van ellátva Túlfeszültség elleni védelem A Tridonic tdriver PREMIUM Outdoor kültéri meghajtói 10 kv-os túlfeszültség elleni védelemmel vannak ellátva és megfelelnek az IEC szabvány szerinti I. és II. érintésvédelmi osztály követelményeinek. Túlfeszültségvédelem szempontjából fontos tudni, hogy a túlfeszültség mely csatlakozások között lép fel. A villámlás az áramot szállító kábelek és a föld között jön létre. A Tridonic LED-meghajtói 10 kv-os védelmi szintet kínálnak, ami azt jelenti, hogy mind a LED-modul, mind a LED-meghajtó védett. A villámlás a lámpaoszloptól kb. max. 150 méterre csaphat le a modul károsodása nélkül. A Tridonic TALEXXdriver PREMIUM Otdoor meghajtója 10-bõl 5 lámpatestet tud megvédeni villámcsapás esetén. Ez csökkenti a karbantartási költségeket, mivel a 6 kv-os védelemmel összegasonlítva (amely 10-bõl 1 lámpatestet véd meg) kevesebb lámpatest igényel javítást vagy teljes cserét. I. érintésvédelmi osztály A lámpatestház valamennyi elektromosan vezetõ és megérinthetõ része hozzá van kötve a táphálózat védõ vezetõrendszeréhez. Meghibásodás esetén az FI árammegszakító vagy az automatikus leválasztó szétkapcsol és így véd a feszültség alatti részek okozta áramütéstõl. II. érintésvédelmi osztály A II. érintésvédelmi osztályú lámpatesteknek kettõs szigeteléssel kell rendelkezniük, azaz két védõrendszerük van. Ez meghibásodás esetén megelõzi a sérülést. Feszültségkülönbség (kv) lámpaoszlop 159,32kV 6kV 8kV 2. lámpaoszlop 39,32kV 10kV 3. lámpaoszlop 22,00kV 4. lámpaoszlop 15,36kV 5. lámpaoszlop 11,99kV 6. lámpaoszlop 9,67kV 7. lámpaoszlop 8,16kV 8. lámpaoszlop 7,04kV 9. lámpaoszlop 6,14kV Távolság a villámcsapástól (m) A Tridonic Tdriver PRE OTD meghajtója által védett terület 10. lámpaoszlop 5,60kV 7

8 PREMIUM tdriver PREMIUM I-SELECT 2 (dugasz) Megnevezés Kimeneti áram Kimeneti Kimeneti teljesítmény feszültség* Bementi feszültség Méret Rendelési szám LCA 30W 250-0mA one4all C PRE OTD 250 0mA 30W 25 75V 220~240V 133 x 77 x 40mm LCA 60W -1050mA one4all C PRE OTD 1050mA 60W 30 85V 220~240V 133 x 77 x 40mm LCA 75W mA one4all C PRE OTD mA 75W V 220~240V 133 x 77 x 40mm LCA 120W -1050mA one4all C PRE OTD 1050mA 120W V 220~240V 150 x 90 x 40mm LCA 160W -1050mA one4all C PRE OTD 1050mA 160W V 220~240V 1 x 100 x 40 mm *Függ a választott kimeneti áramtól. További részletek az adatlapon találhatók. f A vdriver PRE tulajdonságai röviden Szabályozható, állandó áramú LED-meghajtó lámpatestekhez Alkalmazás-orientált kezelõablak a maximális kompatibilitáshoz Valamennyi mûködési paraméter rugalmas konfigurálása DALI, ready2mains, U6Me2 és I-SELECT 2 (dugasz) segítségével Mód van a felszerelés után még az utcán is programozni (U6Me2) Megnövelt, 10 kv-os (túlfeszültség/lökés) átütési szilárdság, az IEC nek megfelelõen Megnövelt hõmérséklettartomány: C I. és II. érintésvédelmi osztályú lámpatestekhez alkalmas Teljesen tokozott kivitel Élettartam: óra; garancia: 5 év 8

9 ADVANCED tdriver ADVANCED 1 10 V 1 10V Megnevezés Kimeneti Kimeneti Kimeneti áram teljesítmény feszültség* Bementi feszültség Méret Rendelési szám LCA 30W mA 1-10V C ADV OTD mA 30W 20 54V 220~240V 133 x 77 x 40mm LCA 60W mA 1-10V C ADV OTD mA 60W 20 57V 220~240V 133 x 77 x 40mm LCA 120W mA 1-10V C ADV OTD mA 120W V 220~240V 150 x 90 x40mm *Függ a választott kimeneti áramtól. További részletek az adatlapon találhatók. f A vdriver ADV 1 10 V tulajdonságai röviden 9

10 ADVANCED tdriver ADVANCED Megnevezés Kimeneti áram Kimeneti Kimeneti teljesítmény feszültség* Bementi feszültség Méret Rendelési szám LCI 65W ma OTD EC ma 65W V 220~240V 181,6 x 52 x 32mm LCI 65W ma OTD EC ma 65W V 220~240V 181,6 x 52 x 32mm LCI 65W 0mA OTD EC 0mA 65W 46 93V 220~240V 181,6 x 52 x 32mm LCI 65W 1050mA OTD EC 1 050mA 65W 30 62V 220~240V 181,6 x 52 x 32mm LCI 100W ma OTD EC ma 100W V 220~240V 242,6 x 52 x 32mm LCI 100W ma OTD EC ma 100W V 220~240V 242,6 x 52 x 32mm LCI 100W 0mA OTD EC 0mA 100W V 220~240V 242,6 x 52 x 32mm LCI 100W 1050mA OTD EC 1 050mA 100W 47 96V 220~240V 242,6 x 52 x 32mm LCI 150W ma OTD EC ma 150W V 220~240V 236,6 x 60 x 34mm LCI 150W ma OTD EC ma 150W V 220~240V 236,6 x 60 x 34mm LCI 150W 0mA OTD EC 0mA 150W V 220~240V 236,6 x 60 x 34mm LCI 150W 1050mA OTD EC 1 050mA 150W V 220~240V 236,6 x 60 x 34mm *Függ a választott kimeneti áramtól. További részletek az adatlapon találhatók. f A vdriver ADV tulajdonságai röviden Különálló, fix kimenetû LED-meghajtó Megnövelt, 6 kv-os (túlfeszültség/lökés) átütési szilárdság Megnövelt hõmérséklettartomány: C I. és II. érintésvédelmi osztályú lámpatestekhez alkalmas Védettség: IP67 Élettartam: óra; garancia: 5 év 9

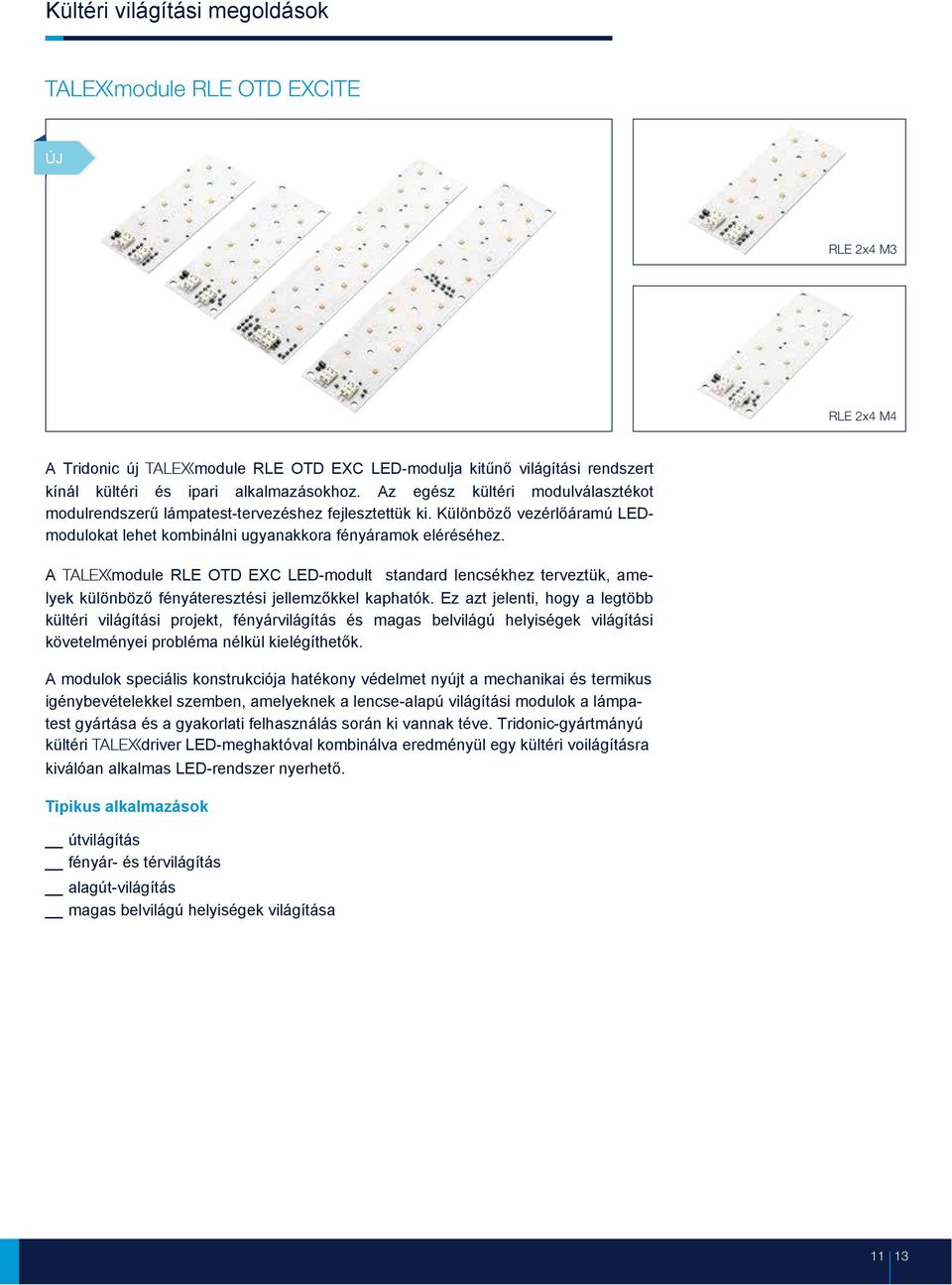

11 tmodule RLE OTD EXCITE RLE 2x4 M3 RLE 2x4 M4 t t kültéri t 11 13

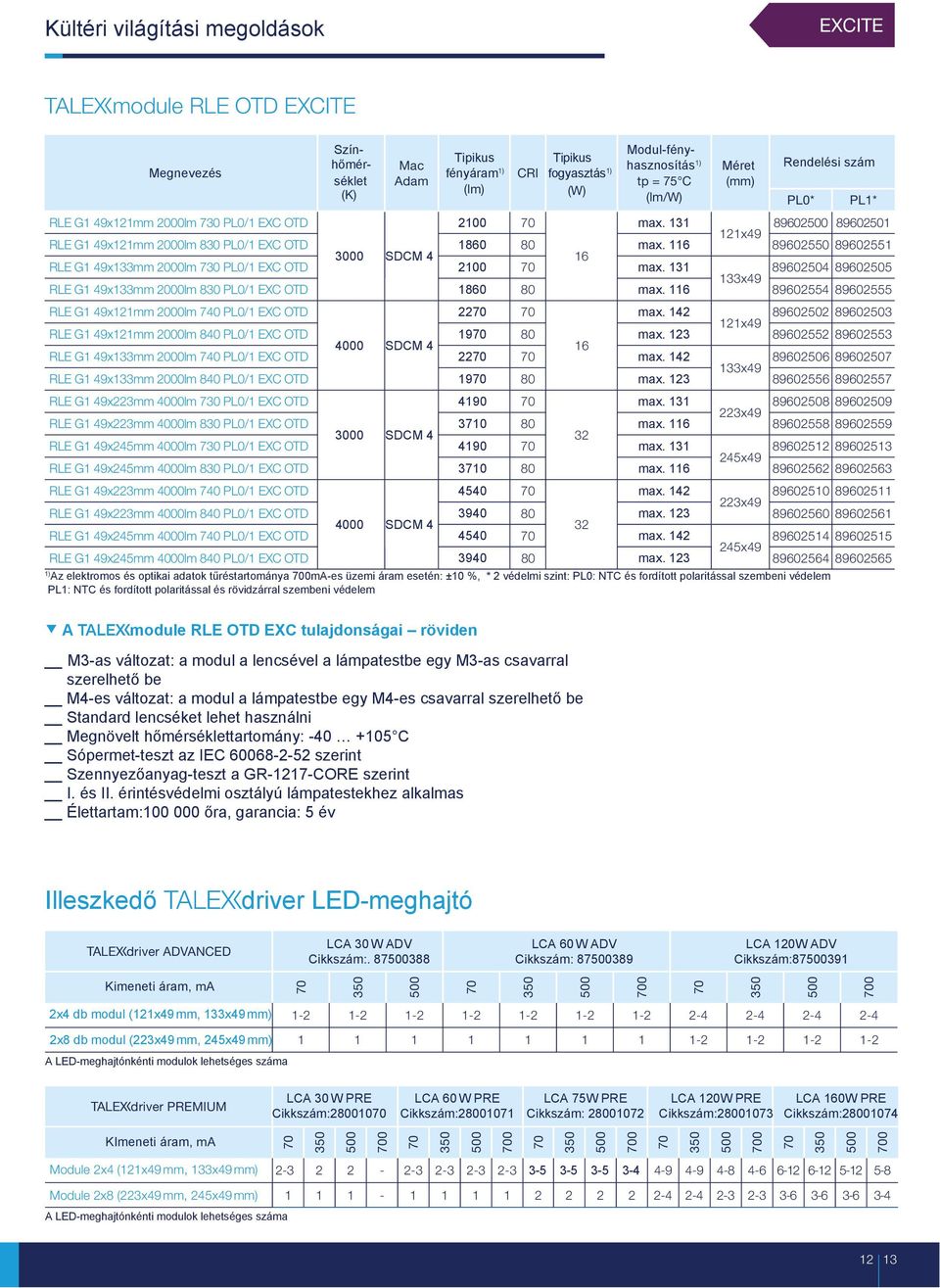

12 EXCITE tmodule RLE OTD EXCITE (K) Mac Adam 1) (lm) CRI 1) (W) 1) tp = 75 C (lm/w) (mm) PL0* PL1* RLE G1 49x121mm 2000lm 730 PL0/1 EXC OTD x49 RLE G1 49x121mm 2000lm 830 PL0/1 EXC OTD RLE G1 49x133mm 2000lm 730 PL0/1 EXC OTD x49 RLE G1 49x133mm 2000lm 830 PL0/1 EXC OTD RLE G1 49x121mm 2000lm 740 PL0/1 EXC OTD x49 RLE G1 49x121mm 2000lm 840 PL0/1 EXC OTD RLE G1 49x133mm 2000lm 740 PL0/1 EXC OTD x49 RLE G1 49x133mm 2000lm 840 PL0/1 EXC OTD RLE G1 49x223mm 4000lm 730 PL0/1 EXC OTD x49 RLE G1 49x223mm 4000lm 830 PL0/1 EXC OTD RLE G1 49x245mm 4000lm 730 PL0/1 EXC OTD x49 RLE G1 49x245mm 4000lm 830 PL0/1 EXC OTD RLE G1 49x223mm 4000lm 740 PL0/1 EXC OTD x49 RLE G1 49x223mm 4000lm 840 PL0/1 EXC OTD RLE G1 49x245mm 4000lm 740 PL0/1 EXC OTD x49 RLE G1 49x245mm 4000lm 840 PL0/1 EXC OTD f v 4 e t Tdriver ADVANCED ma Tdriver PREMIUM ma Module 2x4 (121x49 mm, 133x49 mm) Module 2x8 (223x49 mm, 245x49 mm)
