1 T LED STARK QLE Spotlámpák Mélysugárzók Lineáris lámpatestek Térvilágítók Padló fali lámpák Szabadonsugárzók Dekor. lámpák Csarnokvilágítók 1

2 STARK QLE vengine STARK QLE Gazdaságosság szempontjából a legjobb Különbözõ színhõmérsékletû és CRI > 80 színvisszaadási indexû statikus fehér Kiváló fényminõség és nagy fényhasznosítás Tipikus alkalmazások f A vengine STARK QLE G3 dióhéjban Ideális lineáris és négyszögletes lámpatestek számára Fényáram: lm Négyzetes LED-modulokat és szabályozható LCAI 65W mA ECO lp típusú LED-meghajtót tartalmazó, kiváló (max. 14 lm/w) rendszer-fényhasznosítású LED-es rendszermegoldás A modul fényhasznosítása max. 160 lm/w (4000K és tp=45 C esetén) Nagy (CRI > 80) színvisszaadási index Kis színtûrés: 3-as eltérés a standard színegyezéstõl a MacAdam-ellipszisen Kis fényáram-eltérések Színhõmérséklet: 3000, 4000 és 5000K Tökéletesen egyenletes fény még több LED-modul soros elrendezése esetén is Hosszú, max órás élettartam 5-éves garancia 2

3 STARK QLE vengine STARK QLE Négyzetes forma Nagy rugalmasság és még nagyobb fényhasznosítás A 20 mm-es élhosszúságú négyzetes forma ideális alapot teremt a lineáris vagy a 600 mm x 600 mm-es négyzetes lámpatestek számára. Az új, 20%-kal nagyobb hatékonyságú generáció max. 136 lm/w fényhasznosítást képes elérni. Ezért az ugyanolyan nagyságú fényhez és így az ugyanolyan tervezési alapokhoz szükséges teljesítményfogyasztás kisebb és a színazonosság 3-as eltérésre van optimalizálva a MacAdamellipszisen A Tengine STARK QLE jól kombinálható lineáris megfelelõjével, a Tengine STARK LLE-vel, ezért igen könnyû megvalósítani új formatervezési koncepciókat. Maximum hat LED-modult lehet mûködtetniegyetlen konverterrel. Tartalékvilágítási üzemmódhoz készülnek speciális tartalékvilágítási QLE-modulok, amelyekre különálló tartalékvilágítási LED-ek vannak szerelve, és amelyek könnyen kombinálhatók a standard mûködésre szánt modulokkal. A különálló tartalékvilágítási modulok és az EM converterled-del összekapcsolt hagyományos LED-modulok alkalmasak decentralizált tartalékvilágítási üzemeltetésre. Kitûnõ színvisszaadásának és választható meleg fehér vagy semleges fehér színhõmérsékletének köszönhetõen ez a LED-es rendszermegoldás a T5 és T8 lineáris és a TCL kompakt fénycsövek kiváló minõségû cseréjére alkalmas; kellemes fényt szolgáltat. 3

4 STARK QLE vengine STARK QLE Típus Színhõmérséklet Mac Adam Tipikus fényáram CRI Tipikus telj.fogyasztás Modul- /rendszerfényhasznosítás Méret STARK QLE-G CLA 3 000K SDCM lm > 80 9,5W STARK QLE-G CLA 4 000K SDCM lm > 80 9,5W STARK QLE-G CLA 5 000K SDCM lm > 80 9,5W STARK-QLE-G CLA 3 000K SDCM lm > 80 9,5W STARK-QLE-G CLA 4 000K SDCM lm > 80 9,5W Az optikai és elektromos adatok tûréstartománya: ±10 %, (250 ma-es üzemeltetés mellett) max. 155lm/W max. 136lm/W max. 160lm/W max. 141lm/W max. 16lm/W max. 14lm/W max. 155lm/W max. 136lm/W max. 160lm/W max. 141lm/W 20 x 20mm x 20mm x 20mm x 250mm x 250mm További adatok Tipikus tápfeszültség LED-modulonként: 32,5 V Környezeti hõmérséklet: max. 55 C Maximális felületi hõmérséklet: 65 C Komponensek A STARK QLE rendszer a következõ komponensekbol áll: tmodule STARK QLE vagy tmodule STARK QLE EM változatban. tconverter: a modul mûködtetésére készülnek tartalékvilágításhoz is alkalmas konverterek szabályozható és nem szabályozhatókivitelben. EM powerled 1 4W*: a modul decentralizált tartalékvilágítási üzemeltetéséhez EM converterled*: decentralizált tartalékvilágítási üzemeltetéshez speciális tartalékvilágítási modul nélkül Interfészek DALI: a beépített DALI-funkció lehetõvé teszi a fényerõsség szabályozását digitális vezérlojellel. switchdim: a beépített switch-dim-funkció lehetõvé teszi standard pillanatkapcsoló csatlakoztatását kifejezetten fényszabályozási célból. DSI: a beépített DSI-funkció lehetõvé teszi a fényerõsség szabályozását digitális vezérlojellel. corridorfunction: a beépített korridor-funkció lehetõvé teszi a fényerõsség automatikus szabályozását mozgásérzékelõk segítségével. *A termékre vonatkozó mûszaki részletek katalógusunkban, tartalékvilágításról szóló füzetünkben vagy adatlapjainkon találhatók (letöltés: 4

5 STARK QLE Illeszkedõ v-konverter Tconverter szabályozható Tconverter nem szabályozható Tmodul Rendelési szám LCAI 20W ECO lp LCAI 35W ECO lp LCAI 65W ECO lp LCI 20W TOP lp LCI 35W TOP lp LCI 65W TOP lp STARK QLE G CLA STARK QLE G CLA STARK QLE G CLA STARK QLE G CLA STARK QLE G CLA A megadott értékek a konverterenként lehetséges modulok számát jelentik. A termékekre vonatkozó mûszaki részletek katalógusunkban, tartalékvilágításról szóló füzetünkben vagy adatlapjainkon találhatók (letöltés: Illeszkedõ kiegészítõk A Tridonic rendszermegoldásokat kínál más szavakkal illeszkedõ komponenseket egyetlen forrásból. Kis méretei folytán az új basicdim ILD vezérlõ ideális a szabadon álló lámpatestekhez. A kapcsolódó érzékelõ napfény vagy jelenlét érzékelésével történõ, illetve távoli vezérlési opciókat szolgáltat. Termék neve Rendelési szám basicdim ILD vezérlõ és érzékelõ basicdim felszerelõ gyûrû A DALI-kompatíbilis vezérlõk kiterjedt választéka a luxcontrol címû füzetben található. h Még részletesebb adatok és mûszaki információk a teljes t termékválasztékról: led.tridonic.com. 5

6 STARK QLE vengine STARK QLE G3 LENS f A vengine STARK QLE G3 LENS dióhéjban Ideális lineáris és négyszögletes lámpatestek számára Fényáram: lm Négyzetes LED-modulokat és szabályozható LCAI 65W mA ECO lp típusú LED-meghajtót tartalmazó, kiváló (max. 93 lm/w) rendszer-fényhasznosítású LED-es rendszermegoldás A modul fényhasznosítása max. 110 lm/w Nagy (CRI > 80) fényhasznosítási index Kis színtûrés: 3-as eltérés a standard színegyezéstol a MacAdam-ellipszisen Kis fényáram-eltérések Színhõmérséklet: 3000 és 4000 K Tökéletesen egyenletes fény még több LED-modul soros elrendezése esetén is Önhûtésû (nincs szükség külön hûtõbordára) Hosszú, órás élettartam 5-éves garancia Típus Színhõmérséklet Mac Adam Tipikus fényáram CRI Tipikus telj. fogyasztás Rendszer-/modulfényhasznosítás Méret STARK QLE G3 LENS CLA 3 000K SDCM lm > 80 11W STARK QLE G3 LENS CLA 4 000K SDCM lm > 80 11W Az optikai és elektromos adatok tûréstartománya: ±10 %, (350 ma-es üzemeltetés mellett) max. 93lm/W max. 104lm/W max. 92lm/W max. 105lm/W 261 x 20mm x 20mm

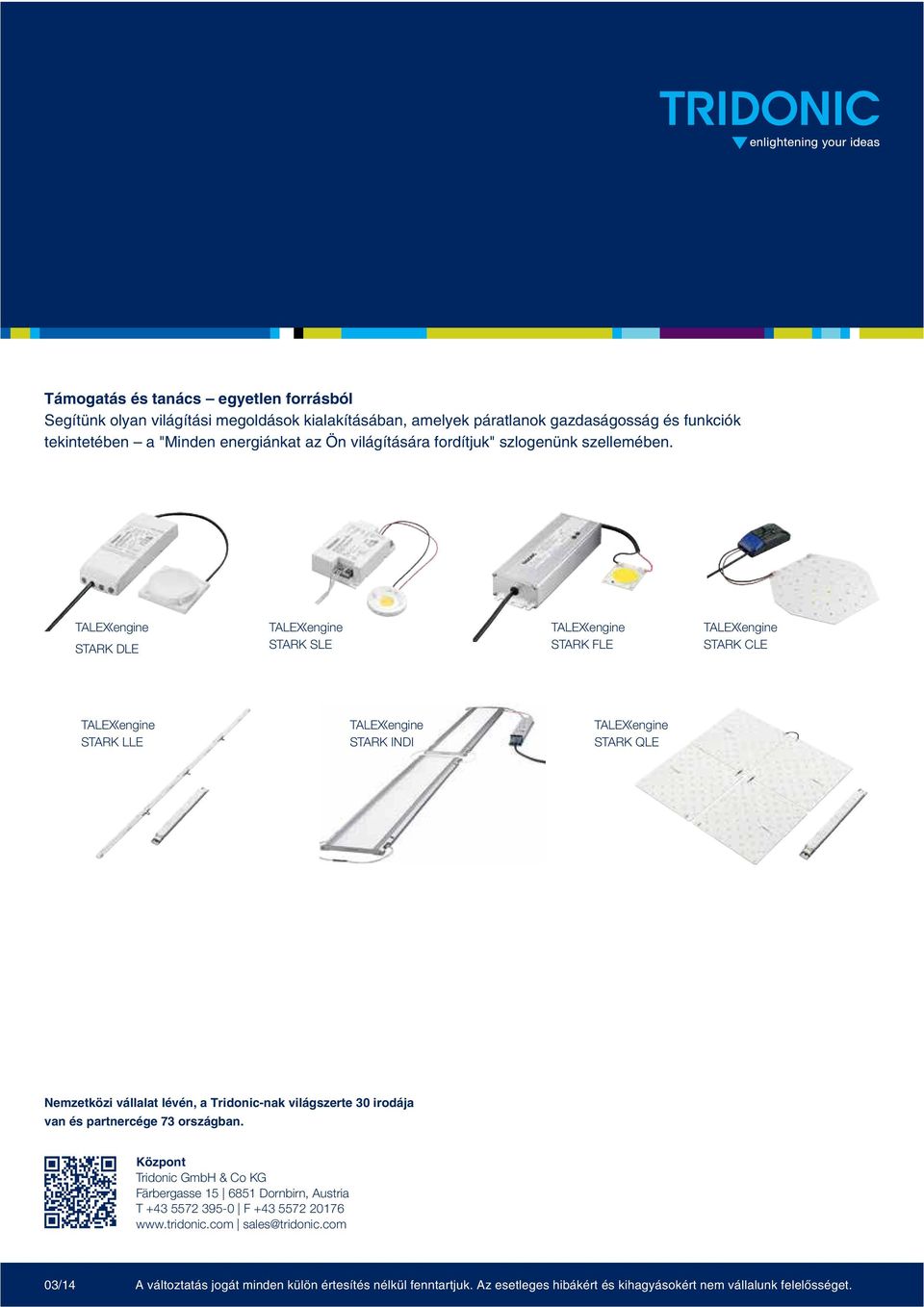

7 Támogatás és tanács egyetlen forrásból Segítünk olyan világítási megoldások kialakításában, amelyek páratlanok gazdaságosság és funkciók tekintetében a "Minden energiánkat az Ön világítására fordítjuk" szlogenünk szellemében. STARK DLE STARK SLE STARK FLE STARK CLE STARK LLE STARK INDI STARK QLE Nemzetközi vállalat lévén, a Tridonic-nak világszerte 30 irodája van és partnercége 3 országban. Központ Tridonic GmbH & Co KG Färbergasse Dornbirn, Austria T F sales@tridonic.com 03/14 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért nem vállalunk felelõsséget.
