1 LED Engine - komplett LED-modulok Engine ready2apply spotlámpákhoz, mélysugárzókhoz és tartalékvilágításhoz

2 Alkalmazás és termékválaszték Professzionális LED-rendszerek a könnyû megoldás Fõ alkalmazási területek Spotlámpák Mélysugárzók Tartalékvilágítási mélysugárzók Engine SLA ready2apply MR16 halogénlámpák lecseréléséhez Engine DLA ready2apply Kompakt fénycsövek lecseréléséhez Engine EM ready2apply 3. oldal 5. oldal 7. oldal A ready2apply termékek alkalmasak a mennyezetbe való közvetlen beépítésre egyszerûen és kényelmesen, mivel a LEDmodul, a hûtõborda és a lencse egy egységet képez. Ezért nagyon gyorsan és költséghatékonyan lehet a hagyományos - halogénlámpákról vagy kompakt fénycsövekrõl elõre konfigurált, professzionális LED-es megoldásra váltani. A ready2apply család professzionális világítási követelményeket kielégítõ, "szerelésre kész" megoldást kínál spotlámpákhoz és mélysugárzókhoz pl. üzletekben és szállodákban. A spotlámpákhoz alkalmas SLA ready2apply két változatban készül: az egyik egyedi elemként (DC 700lm vagy 1200lm), a másik fázishasításos fényszabályozókhoz kapható (AC pc 700lm). A mélysugárzókhoz alkalmas még a LED-meghajtót is tartalmazza. Az új EM ready2apply komplett tartalékvilágítási megoldásként különálló lámpatestként ötvözi a kiváló minõségû LED-technológiát, a kompakt házat és a hosszú élettartamú lítium-vas-foszfát akkumulátort. Az Engine ready2apply tulajdonságai röviden Komplett, alkalmazásra kész megoldás a hagyományos világítás LED-esre való gyors és egyszerû korszerûsítéséhez (egyedi felszerelõ gyûrûre van szükség) mélysugárzókhoz, beépített, fix kimenetû, vagy szabályozható ClickDIM LED-meghajtóval Engine SLA ready2apply spotlámpákhoz; fényszabályozás megfelelõ LED-meghajtóval (AC pc 700lm-es változat beépített fázishasításos meghajtóval) Engine EM ready2apply anti-pánik világításhoz, menekülési utak megvilágításához és spotlámpákhoz 2

3 Engine SLA spotlámpákhoz Engine SLA ready2apply 1200lm DC Engine SLA ready2apply 700lm DC Engine SLA ready2apply 700lm AC Az Engine SLA ready2apply tulajdonságai röviden Halogénlámpás spotlámpák LED-esre cseréléséhez LED-modult és hûtõbordát tartalmazó komplett, alkalmazásra kész megoldás Sugárzási szög: spot (24 ) vagy mélysugárzó (36 ) 10W~700lm, 12,2W~1200lm Optimális fényminõség: 2700K, 3000K, 4000K, CRI 90, MacAdam 3 Feszültség: 35V A piacon elérhetõ felszerelõgyûrûvel szerelhetõ Névleges élettartam: óra 5-éves garancia Module SLA ready2apply ÚJ Az Engine SLA ready2apply a GU5.3 vagy GU10 fejû MR16 halogénlámpákkal mûködõ spotlámpák LED-es alternatívája és további elõnyöket is kínál. A termékcsalád második generációjával az energiaköltségek nyolcadára csökkenthetõk fõként a 700 és 1200 lm fényerõsségû optimalizált típusoknak köszönhetõen. A 700 lm-es változat beépített fázishasításos meghajtójával egyen- vagy váltakozóárammal is mûködtethetõ. Valamennyi változatra jellemzõek a csökkentett méretek, a kis szerelési mélység, a beszerelt hûtõborda, a kedvelt fazettás optika és a sokféle fényszín. 3

4 Engine SLA ÚJ Sugárzási szög LED-modul mérete (mm) Rendelési szám Nyitóirányú áram (ma) Színhõmérséklet ture (K) Fényáram 1) Tipikus fogyasztás 1) (W) Fényhasznosítás 1) (lm/w) SLA AC pc G2 50mm 700lm D SNC 24 Ø50x ,5 75 SLA AC pc G2 50mm 700lm D SNC 36 Ø50x ,5 75 SLA AC pc G2 50mm 700lm D SNC 24 Ø50x ,5 80 SLA AC pc G2 50mm 700lm D SNC 36 Ø50x ,5 80 SLA AC pc G2 50mm 700lm D SNC 24 Ø50x ,5 85 SLA AC pc G2 50mm 700lm D SNC 36 Ø50x ,5 85 SLA DC G2 50mm 700lm D SNC 24 Ø50x ,8 88 SLA DC G2 50mm 700lm D SNC 36 Ø50x ,8 88 SLA DC G2 50mm 700lm D SNC 24 Ø50x ,8 95 SLA DC G2 50mm 700lm D SNC 36 Ø50x ,8 95 SLA DC G2 50mm 700lm D SNC 24 Ø50x ,8 101 SLA DC G2 50mm 700lm D SNC 36 Ø50x ,8 101 SLA DC G2 50mm 1200lm D SNC 24 Ø50x ,2 93 SLA DC G2 50mm 1200lm D SNC 36 Ø50x ,2 93 SLA DC G2 50mm 1200lm D SNC 24 Ø50x ,2 96 SLA DC G2 50mm 1200lm D SNC 36 Ø50x ,2 96 SLA DC G2 50mm 1200lm D SNC 24 Ø50x ,2 104 SLA DC G2 50mm 1200lm D SNC 36 Ø50x , ) Az elektromos és optikai adatok tûréstartománya: ±10% Illeszkedõ meghajtó Meghajtó Rendelési szám SLA G2 50mm 700lm DC SNC SLA G2 50mm 1200lm DC SNC SLA G2 50mm 700lm AC pc SNC Fix kimenetû meghajtó LC 10W 250mA fixc C SNC LC 10W 250mA fixc SR SNC LC 10 W ma flexc C EXC LC 10 W ma flexc SC EXC LC 10 W ma flexc SR EXC LC 10W 250mA fixc C SNC LC 10W 250mA fixc SR SNC LC 13W 300mA fixc SR SNC LC 15W 350mA fixc C SNC LC 15W 350mA fixc SR SNC LC 15W 350mA fixc SC ADV LC 20W 350/500/700mA flexc SR ADV Fázishasításos meghajtó LCBI 10W 180mA phase-cut/1 10 V SR LCBI 10W 180mA phase-cut/1-10v lp LCA 15W mA flexc PH-C SR ADV LCBI 15W 350mA BASIC PH-CUT SR ADV LCBI 15W 350mA BASIC lp LCA 21W mA flexc PH-C SR ADV Fázishasításos meghajtó Fázishasításos meghajtó 4

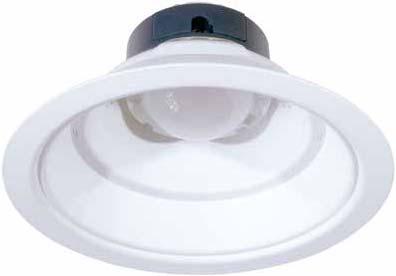

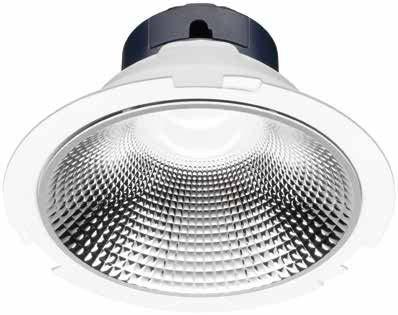

5 Engine DLA mélysugárzókhoz Az tulajdonságai röviden R 150mm 90 R 100mm 60 Kompaktfénycsöves mélysugárzók LED-esre alakításához LED-modult, lencsét, hûtõbordát és LED-meghajtót tartalmazó komplett, "alkalmazásra kész" megoldás 3 kivágással (R) és kivágások nélkül (R SH) készülõ házak Méretek: ø 100 mm (1000lm), ø 150 mm (2000lm) Nagy, max. 100 lm/w fényhasznosítás (tp = 65 C) Nagy színvisszaadási index: CRI > 80 Szûk, MacAdam 4-es színtûrés Tökéletes sugárzási szög a 60 vagy 90 -os opcionális Tridonic-reflektorral Névleges élettartam: max óra (L70/B50), 3-éves garancia SH 150mm 90 SH 100mm 60 Az -nak köszönhetõen a hagyományos kompaktfénycsöves mélysugárzók LED-esre történõ átalakítása valóban egyszerû. Ez az "alkalmazásra kész" megoldás tartalmazza a LED-modult, a lencsét, a hûtõbordát és még a LED-mehajtót is. Az egyes komponensek elektronikusan, termikusan és optikailag is tökéletesen illeszkednek egymáshoz. A Tridonictól megfelelõ reflektorok is beszerezhetõk. A felszerelõgyûrû tekintetében meglévõ alternatívák is használhatók. A beépített ClickDIM LED-meghajtó szokásos falikapcsoló segítségével egyszerûen átkapcsolható teljes, 100%-os fényerõsségrõl 50%-os energiatakarékos, vagy a legalacsonyabb, 10%-os fényerõsségû üzemmódra is fényszabályozóra egyáltalán nincs szükség. 5

6 Engine DLA Méret (mm) Rendelési szám Globális Színhõmérséklet (K) Fényáram 1) Fényáram 60 /90 esetén 1) Tipikus fogyasztás 1) (W) Modul- Modul-fényhasznosítás fényhasznosítás 1) 60 /90 esetén 1) (lm/w) (lm/w) DLA G1 100mm 1000lm 830 R SNC Ø114x72 DLA G1 100mm 1000lm 830 R SH SNC , DLA G1 100mm 1000lm 840 R SNC Ø114x72 DLA G1 100mm 1000lm 840 R SH SNC , DLA G1 100mm 1000lm 865 R SNC Ø114x , DLA G1 150mm 2000lm 830 R SNC Ø164x82 DLA G1 150mm 2000lm 830 R SH SNC , DLA G1 150mm 2000lm 840 R SNC Ø164x82 DLA G1 150mm 2000lm 840 R SH SNC , DLA G1 150mm 2000lm 865 R SNC Ø164x , ClickDIM DLA G1 100mm 1000lm 830 R ClickD SNC Ø114x72 DLA G1 100mm 1000lm 830 R SH ClickD SNC , DLA G1 100mm 1000lm 840 R ClickD SNC Ø114x72 DLA G1 100mm 1000lm 840 R SH ClickD SNC , DLA G1 100mm 1000lm 865 R ClickD SNC Ø114x , DLA G1 150mm 2000lm 830 R ClickD SNC Ø164x82 DLA G1 150mm 2000lm 830 R SH ClickD SNC , DLA G1 150mm 2000lm 840 R ClickD SNC Ø164x82 DLA G1 150mm 2000lm 840 R SH ClickD SNC , DLA G1 150mm 2000lm 865 R ClickD SNC Ø164x , Kiegészítõk ACD REFLECTOR 100mm 60 D Ø 97.5 x ACD REFLECTOR 100mm 90 D Ø 97.5 x ACD REFLECTOR 150mm 60 D Ø 135 x ACD REFLECTOR 150mm 90 D Ø 135 x ) Az elektromos és optikai adatok tûréstartománya: ±10% 6

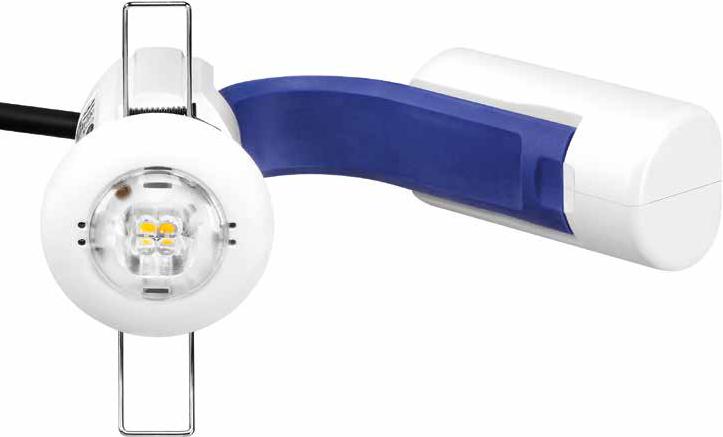

7 Engine EM ready2apply anti-pánik világításhoz, menekülési utak megvilágításához és spotlámpákhoz Az Engine EM ready2apply tulajdonságai röviden NEW Engine EM ready2apply Közvetlenül mennyezetbe szerelhetõ LED-es tartalékvilágítási modul Komplett egység beépített elektronikával, LED-modullal, hûtõbordával, optikával és akkumulátorral Anti-pánik világításhoz, menekülési utak megvilágításához és spotlámpákhoz alkalmas, bepattintható, többlencsés opció 1- vagy 3-órás névleges idõtartamú, különálló változatok Bedugható lítium-vas-foszfát akku mechanikai feszültségmentesítõvel Névleges élettartam: óra 5-éves garancia az elektronikára (LED-meghajtó) 3-éves garancia az akkumulátorra optika menekülési utakhoz anti-pánik optika optika spotlámpákhoz Ez az új EM ready2apply komplett tartalékvilágítási megoldás különálló lámpatestként ötvözi a kiváló minõségû LED-technológiát, a kompakt házat és a hosszú élettartamú lítium-vas-foszfát akkumulátort. A három cserélhetõ optikával rendelkezõ EM ready2apply kiválóan alkalmas anti-pánik világításhoz, menekülési utak megvilágításához és spotlámpákhoz. Beépített szerelést könnyítõ elemének köszönhetõen gyorsan és könnyen felszerelhetõ. A mindössze 80mm-es szerelési mélység azt jelenti, hogy vonzó tartalékvilágítás hozható létre még akkor is, ha a mennyezetekben csak szûk hely áll rendelkezésre. 7

8 Engine EM ready2apply ÚJ Névleges mûködési idõ Rendelési szám (óra) Üzemmód Cellák száma Kimeneti teljesítmény (W) EM R2A BASIC NM 111 2W készenléti üzemû 1 1,50 EM R2A BASIC M 111 2W álladó üzemû 1 1,50 EM R2A BASIC NM 131 1W készenléti üzemû 1 0,75 EM R2A BASIC NM 132 2W készenléti üzemû 2 1,50 EM R2A BASIC M 132 2W álladó üzemû 2 1,50 Engine EM ready2apply PRO EM R2A PRO NM 111 2W készenléti üzemû 1 1,50 EM R2A PRO M 111 2W álladó üzemû 1 1,50 EM R2A PRO NM 122 2W készenléti üzemû 2 1,50 EM R2A PRO M 122 2W álladó üzemû 2 1,50 EM R2A PRO NM 132 2W készenléti üzemû 2 1,50 EM R2A PRO M 132 2W álladó üzemû 2 1,50 Engine EM ready2apply SELFTEST EM R2A ST NM 111 2W készenléti üzemû 1 1,50 EM R2A ST M 111 2W álladó üzemû 1 1,50 EM R2A ST NM 132 2W készenléti üzemû 2 1,50 EM R2A ST M 132 2W álladó üzemû 2 1,50 Tesztelési változatok: BASIC a tesztet manuálisan kell elvégezni és a teszt eredményeit is manuálisan kell dokumentálni SELFTEST a teszt végrehajtása automatikus, de az eredményeket manuálisan kell dokumentálni PRO a tesztelési eljárások, szekvenciák és a teszt eredményeinek dokumentálása központi DALI-rendszerrõl vezérelhetõk Csereakkumulátorok Optikai tulajdonságok Rendelési szám Fényáram anti-pánik Fényáram menekülési utak Fényáram spot PACK-LiFePO4 1,5Ah R2A PACK-LiFePO4 3,0Ah R2A EM R2A BASIC 1W EM R2A BASIC 2W EM R2A PRO 2W EM R2A SELFTEST 2W Anti-pánik Menekülési utak Spot Relatív fényerõsség Iv/Iv,ma C0 / C90 / C180 / 270 C0 / C180 C90 / C 270 C0 / C90 / C180 / 270 8

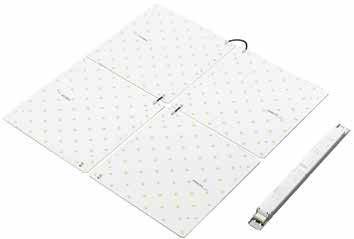

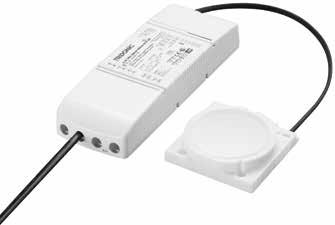

9 Támogatás és tanács egyetlen forrásból Engine DLE Engine CLE Engine CLE Integrated Engine LLE-FLEX Engine SLE Engine EM ready2apply Engine LLE Engine QLE Segítünk olyan világítási megoldások kialakításában, amelyek páratlanok gazdaságosság és funkciók tekintetében a "Minden energiánkat az Ön világítására fordítjuk" szlogenünk szellemében. Nemzetközi vállalat lévén a Tridonicot világszerte 30 helyi iroda és 73 országban számos partner képviseli. Központ Tridonic GmbH & Co KG Färbergasse Dornbirn, Austria T F sales@tridonic.com Egyéb elérhetõségek 03/17 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért nem vállalunk felelõsséget.
