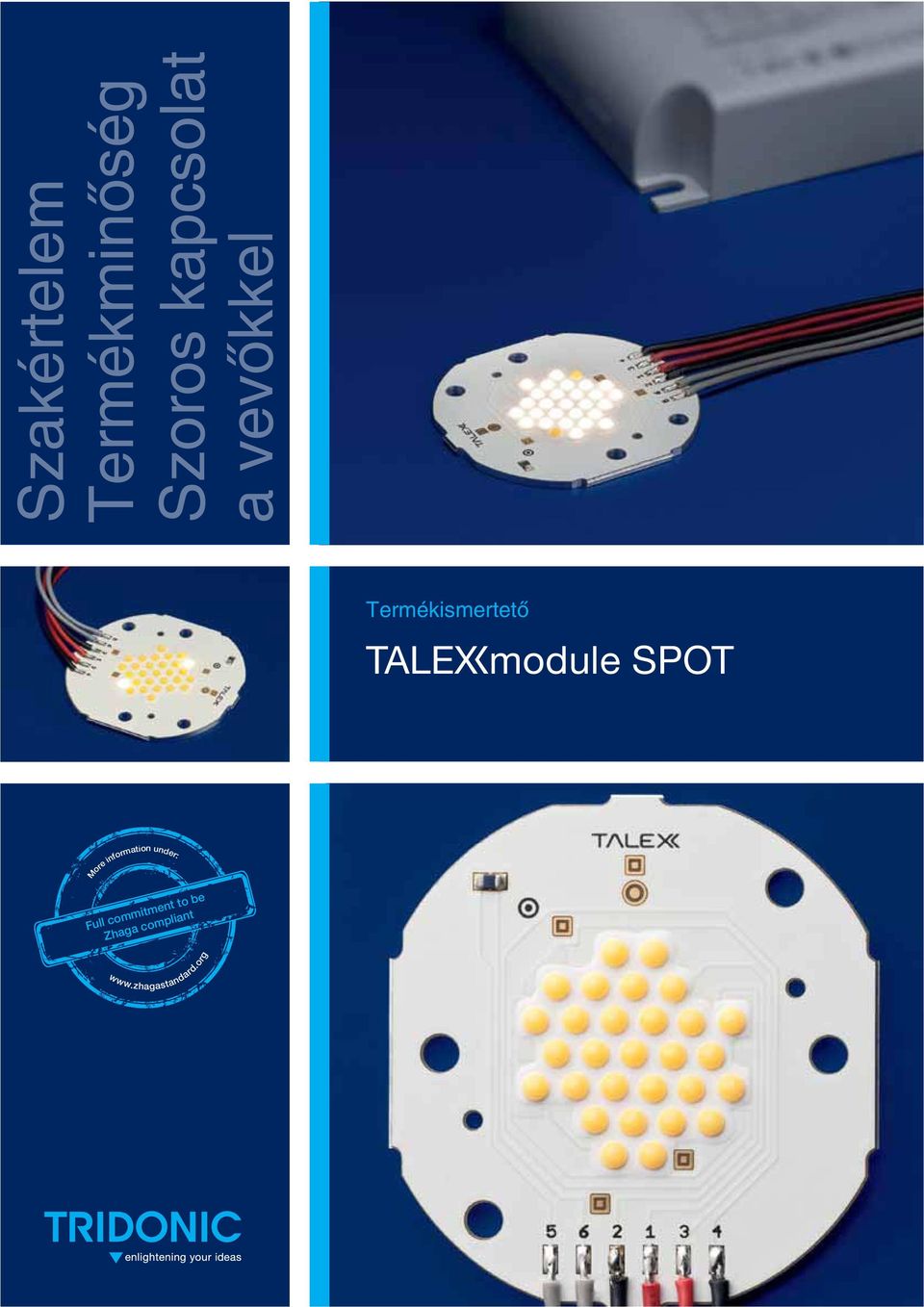

Szoros kapcsolat. Termékminõség. Szakértelem. a vevõkkel. Tmodule SPOT. Termékismertetõ. Full commitment to be Zhaga compliant

Átírás

1 Szakértelem Termékminõség Szoros kapcsolat a vevõkkel Termékismertetõ Tmodule SPOT More information under: Full commitment to be Zhaga compliant

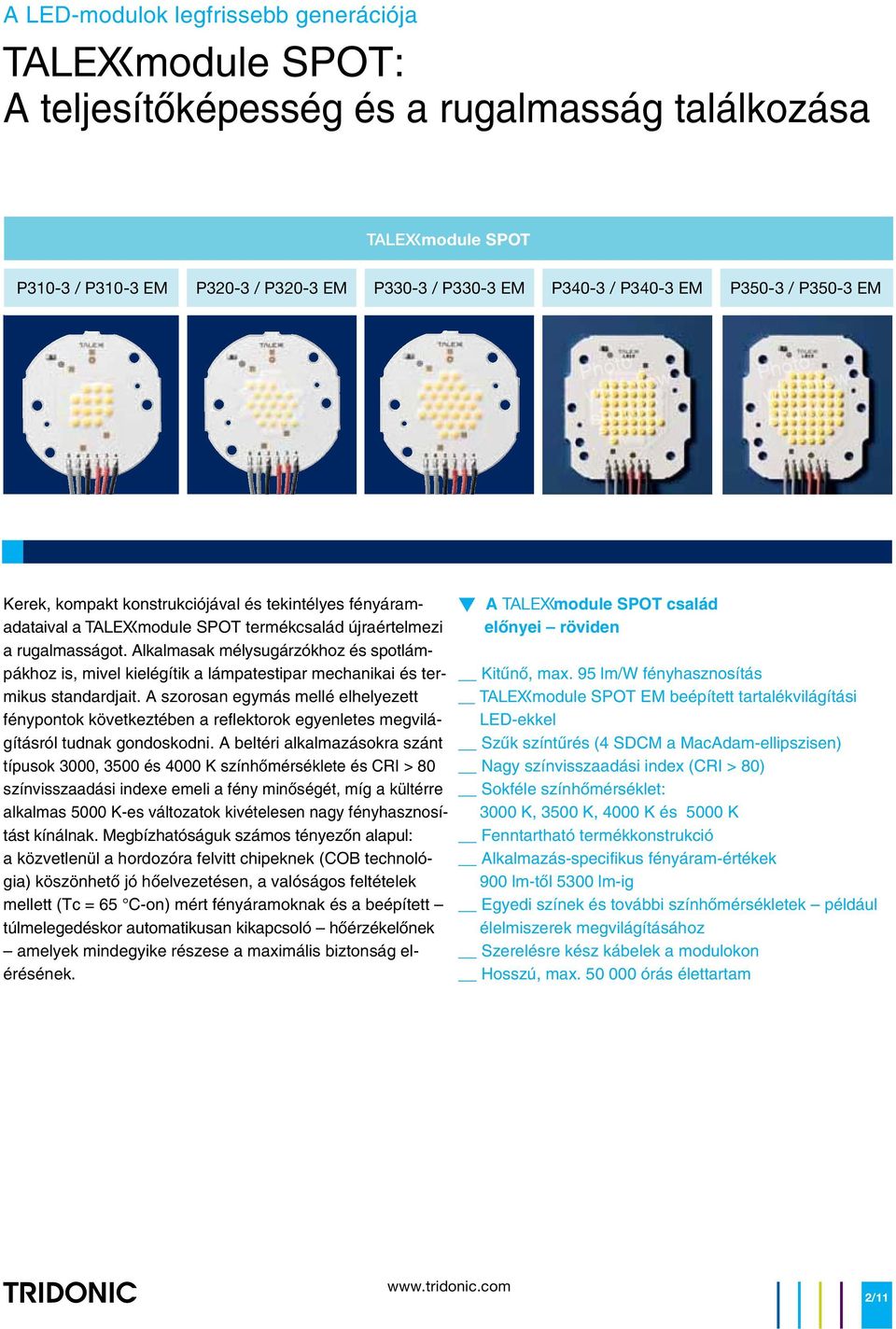

2 A LED-modulok legfrissebb generációja Tmodule SPOT: A teljesítõképesség és a rugalmasság találkozása P310-3 / P310-3 EM P320-3 / P320-3 EM P330-3 / P330-3 EM P340-3 / P340-3 EM P350-3 / P350-3 EM Kerek, kompakt konstrukciójával és tekintélyes fényáramadataival a Tmodule SPOT termékcsalád újraértelmezi a rugalmasságot. Alkalmasak mélysugárzókhoz és spothoz is, mivel kielégítik a lámpatestipar mechanikai és termikus standardjait. A szorosan egymás mellé elhelyezett fénypontok következtében a reflektorok egyenletes megvilágításról tudnak gondoskodni. A beltéri alkalmazásokra szánt típusok 3000, 3500 és 4000 K színhõmérséklete és CRI > 80 színvisszaadási indexe emeli a fény minõségét, míg a kültérre alkalmas 5000 K-es változatok kivételesen nagy fényhasznosítást kínálnak. Megbízhatóságuk számos tényezõn alapul: a közvetlenül a hordozóra felvitt chipeknek (COB technológia) köszönhetõ jó hõelvezetésen, a valóságos feltételek mellett (Tc = 65 C-on) mért fényáramoknak és a beépített túlmelegedéskor automatikusan kikapcsoló hõérzékelõnek amelyek mindegyike részese a maximális biztonság elérésének. f A Tmodule SPOT család elõnyei röviden Kitûnõ, max. 95 lm/w fényhasznosítás Tmodule SPOT EM beépített tartalékvilágítási LED-ekkel Szûk színtûrés (4 SDCM a MacAdam-ellipszisen) Nagy színvisszaadási index (CRI > 80) Sokféle színhõmérséklet: 3000 K, 3500 K, 4000 K és 5000 K Fenntartható termékkonstrukció Alkalmazás-specifikus fényáram-értékek 900 lm-tõl 5300 lm-ig Egyedi színek és további színhõmérsékletek például élelmiszerek megvilágításához Szerelésre kész kábelek a modulokon Hosszú, max órás élettartam 2/11

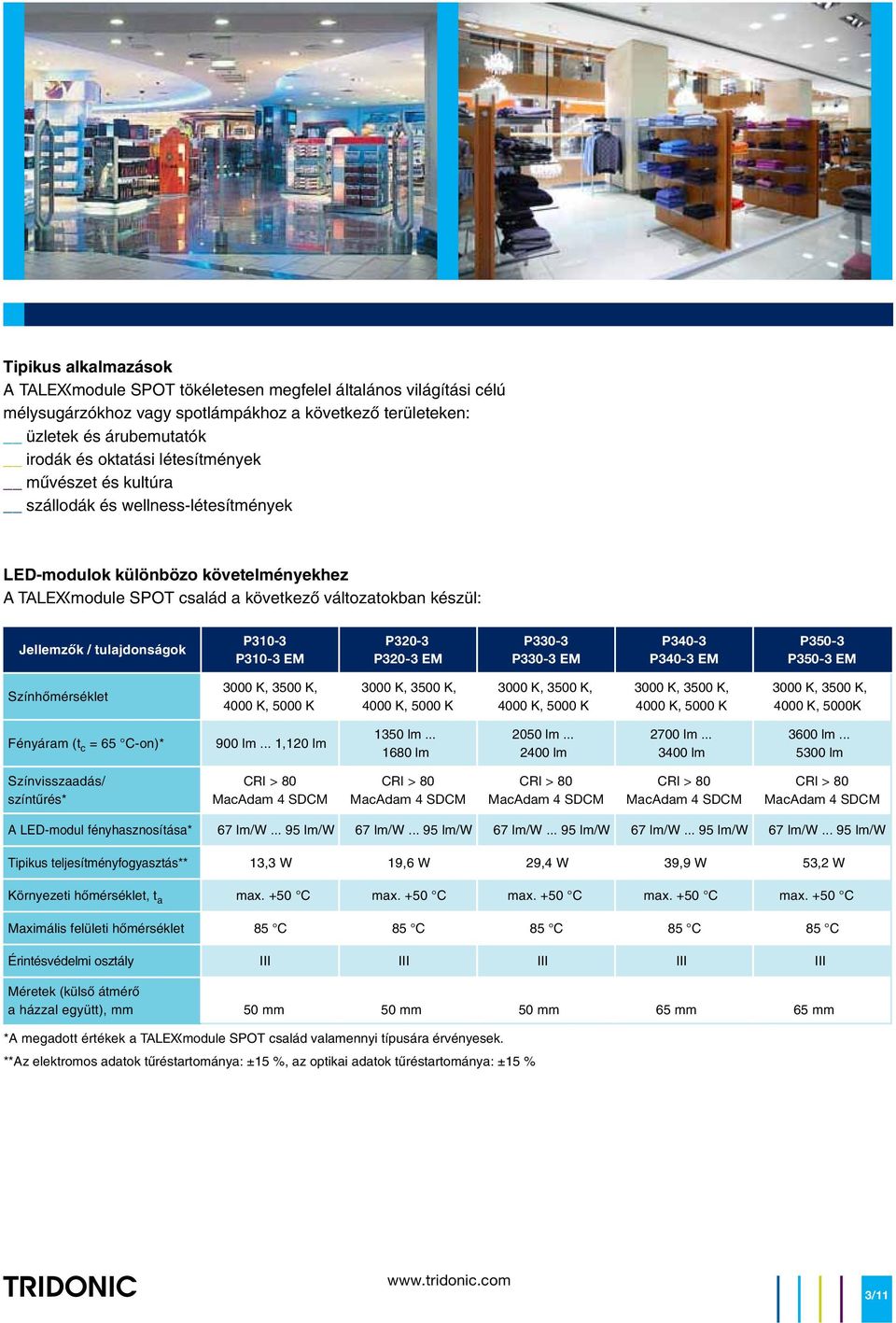

3 Tipikus alkalmazások A Tmodule SPOT tökéletesen megfelel általános világítási célú mélysugárzókhoz vagy spothoz a következõ területeken: üzletek és árubemutatók irodák és oktatási létesítmények mûvészet és kultúra szállodák és wellness-létesítmények LED-modulok különbözo követelményekhez A Tmodule SPOT család a következõ változatokban készül: Jellemzõk / tulajdonságok P310-3 P320-3 P310-3 EM P320-3 EM P330-3 P330-3 EM P340-3 P340-3 EM P350-3 P350-3 EM Színhõmérséklet 3000 K, 3500 K, 3000 K, 3500 K, 4000 K, 5000 K 4000 K, 5000 K 3000 K, 3500 K, 4000 K, 5000 K 3000 K, 3500 K, 4000 K, 5000 K 3000 K, 3500 K, 4000 K, 5000K Fényáram (t c = 65 C-on)* 900 lm... 1,120 lm 1350 lm lm 2050 lm lm 2700 lm lm 3600 lm lm Színvisszaadás/ színtûrés* CRI > 80 MacAdam 4 SDCM CRI > 80 MacAdam 4 SDCM CRI > 80 MacAdam 4 SDCM CRI > 80 MacAdam 4 SDCM CRI > 80 MacAdam 4 SDCM A LED-modul fényhasznosítása* 67 lm/w lm/w 67 lm/w lm/w 67 lm/w lm/w 67 lm/w lm/w 67 lm/w lm/w Tipikus teljesítményfogyasztás** 13,3 W 19,6 W 29,4 W 39,9 W 53,2 W Környezeti hõmérséklet, t a max. +50 C max. +50 C max. +50 C max. +50 C max. +50 C Maximális felületi hõmérséklet 85 C 85 C 85 C 85 C 85 C Érintésvédelmi osztály III III III III III Méretek (külsõ átmérõ a házzal együtt), mm 50 mm 50 mm 50 mm 65 mm 65 mm *A megadott értékek a Tmodule SPOT család valamennyi típusára érvényesek. **Az elektromos adatok tûréstartománya: ±15 %, az optikai adatok tûréstartománya: ±15 % 3/11

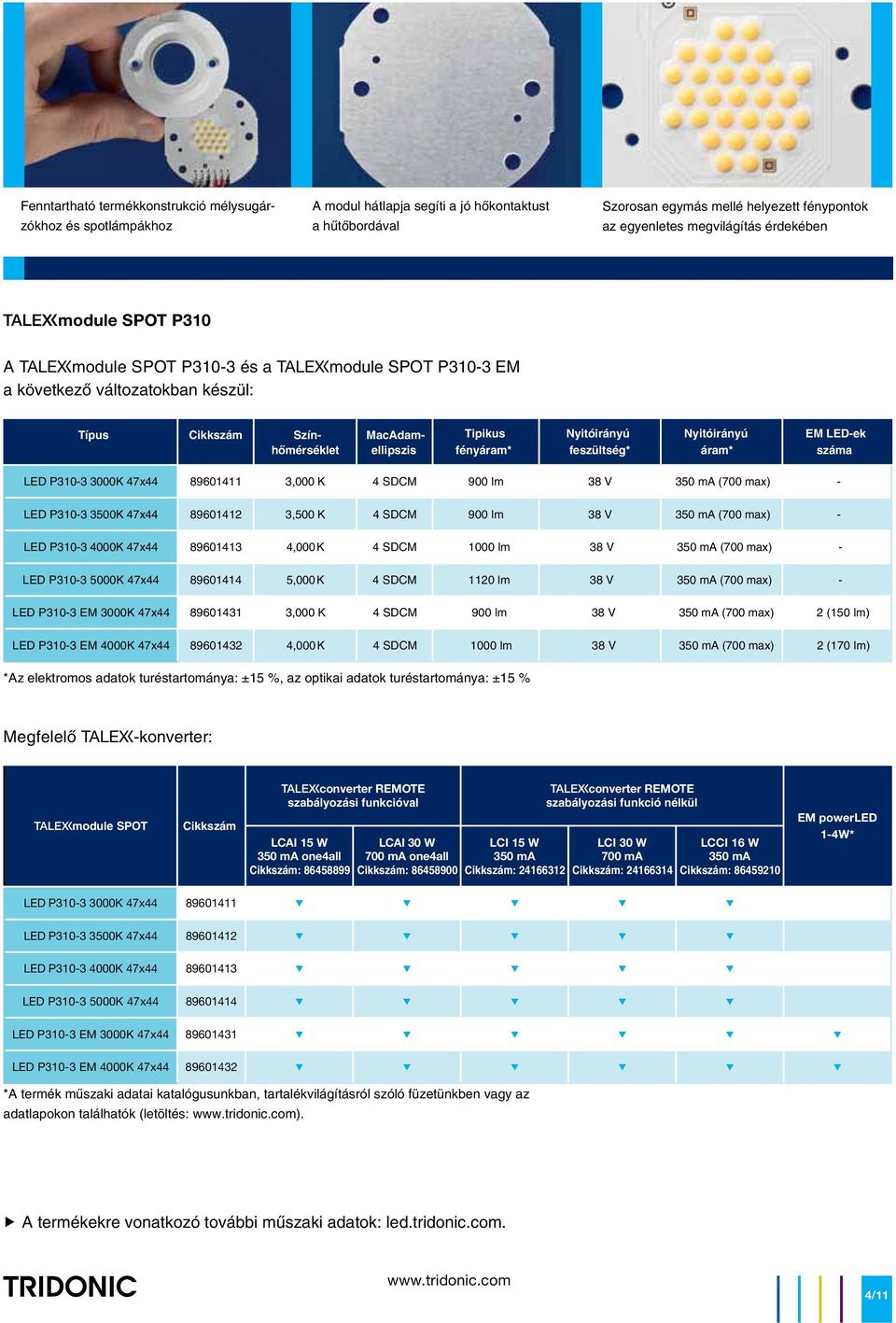

4 Fenntartható termékkonstrukció mélysugárzókhoz és spothoz A modul hátlapja segíti a jó hõkontaktust a hûtõbordával Szorosan egymás mellé helyezett fénypontok az egyenletes megvilágítás érdekében P310 A Tmodule SPOT P310-3 és a Tmodule SPOT P310-3 EM a következõ változatokban készül: Típus Színhõmérséklet MacAdam- Tipikus Nyitóirányú Nyitóirányú EM LED-ek ellipszis fényáram* feszültség* áram* száma LED P K 47x ,000 K 4 SDCM 900 lm 38 V 350 ma (700 max) - LED P K 47x ,500 K 4 SDCM 900 lm 38 V 350 ma (700 max) - LED P K 47x ,000K 4 SDCM 1000 lm 38 V 350 ma (700 max) - LED P K 47x ,000K 4 SDCM 1120 lm 38 V 350 ma (700 max) - LED P310-3 EM 3000K 47x ,000 K 4 SDCM 900 lm 38 V 350 ma (700 max) 2 (150 lm) LED P310-3 EM 4000K 47x ,000K 4 SDCM 1000 lm 38 V 350 ma (700 max) 2 (170 lm) *Az elektromos adatok turéstartománya: ±15 %, az optikai adatok turéstartománya: ±15 % Megfelelõ T-konverter: LCAI 15 W 350 ma : LCAI 30 W 700 ma : LCI 15 W 350 ma : LCI 30 W 700 ma : LCCI 16 W 350 ma : EM powerled 1-4W* LED P K 47x f f f f f LED P K 47x f f f f f LED P K 47x f f f f f LED P K 47x f f f f f LED P310-3 EM 3000K 47x f f f f f f LED P310-3 EM 4000K 47x f f f f f f *A termék mûszaki adatai katalógusunkban, tartalékvilágításról szóló füzetünkben vagy az adatlapokon találhatók (letöltés: ). h A termékekre vonatkozó további mûszaki adatok: led.tridonic.com. 4/11

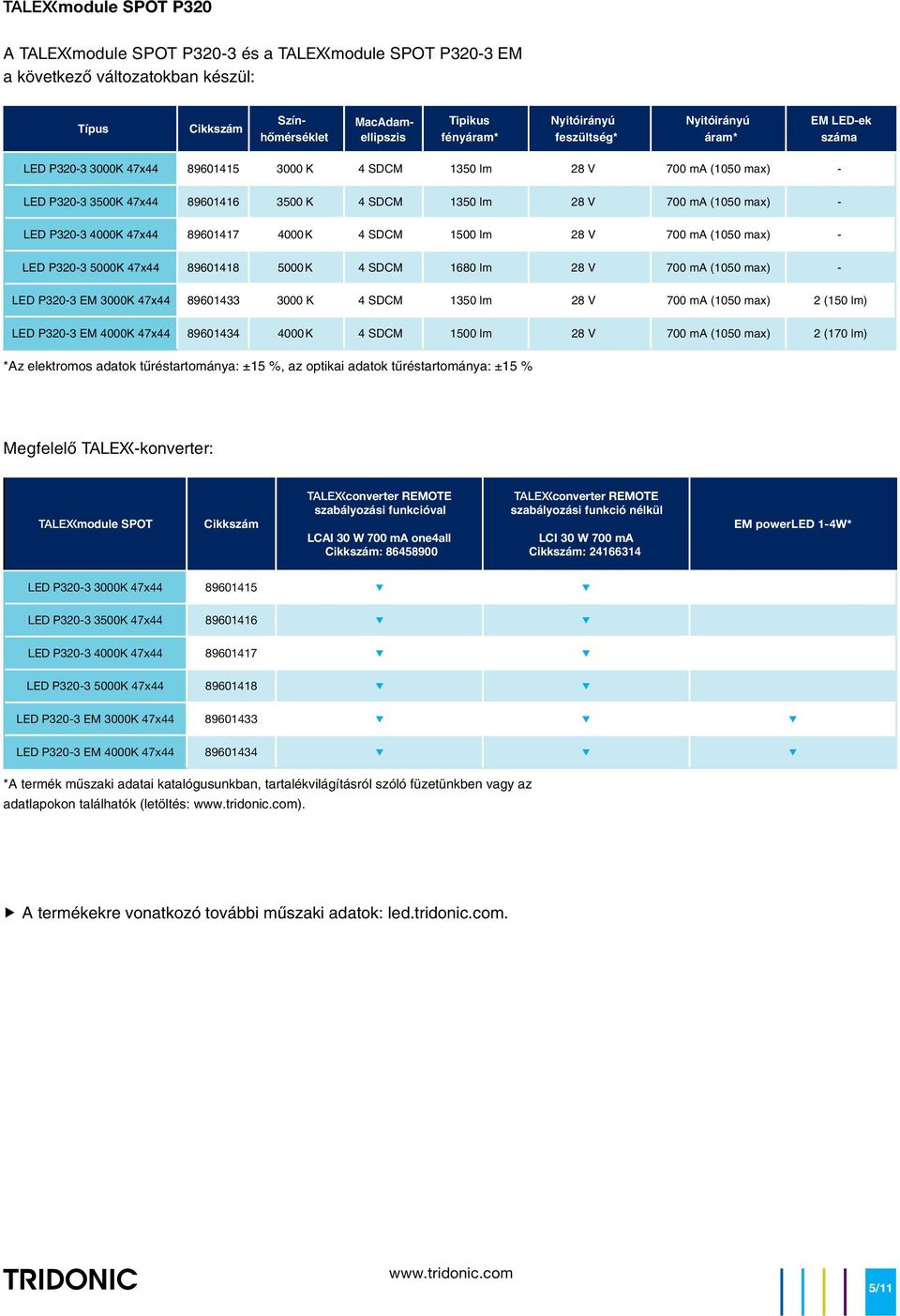

5 P320 A Tmodule SPOT P320-3 és a Tmodule SPOT P320-3 EM a következõ változatokban készül: Típus Színhõmérséklet MacAdam- Tipikus Nyitóirányú Nyitóirányú EM LED-ek ellipszis fényáram* feszültség* áram* száma LED P K 47x K 4 SDCM 1350 lm 28 V 700 ma (1050 max) - LED P K 47x K 4 SDCM 1350 lm 28 V 700 ma (1050 max) - LED P K 47x K 4 SDCM 1500 lm 28 V 700 ma (1050 max) - LED P K 47x K 4 SDCM 1680 lm 28 V 700 ma (1050 max) - LED P320-3 EM 3000K 47x K 4 SDCM 1350 lm 28 V 700 ma (1050 max) 2 (150 lm) LED P320-3 EM 4000K 47x K 4 SDCM 1500 lm 28 V 700 ma (1050 max) 2 (170 lm) *Az elektromos adatok tûréstartománya: ±15 %, az optikai adatok tûréstartománya: ±15 % Megfelelõ T-konverter: LCAI 30 W 700 ma : LCI 30 W 700 ma : EM powerled 1-4W* LED P K 47x f f LED P K 47x f f LED P K 47x f f LED P K 47x f f LED P320-3 EM 3000K 47x f f f LED P320-3 EM 4000K 47x f f f *A termék mûszaki adatai katalógusunkban, tartalékvilágításról szóló füzetünkben vagy az adatlapokon találhatók (letöltés: ). h A termékekre vonatkozó további mûszaki adatok: led.tridonic.com. 5/11

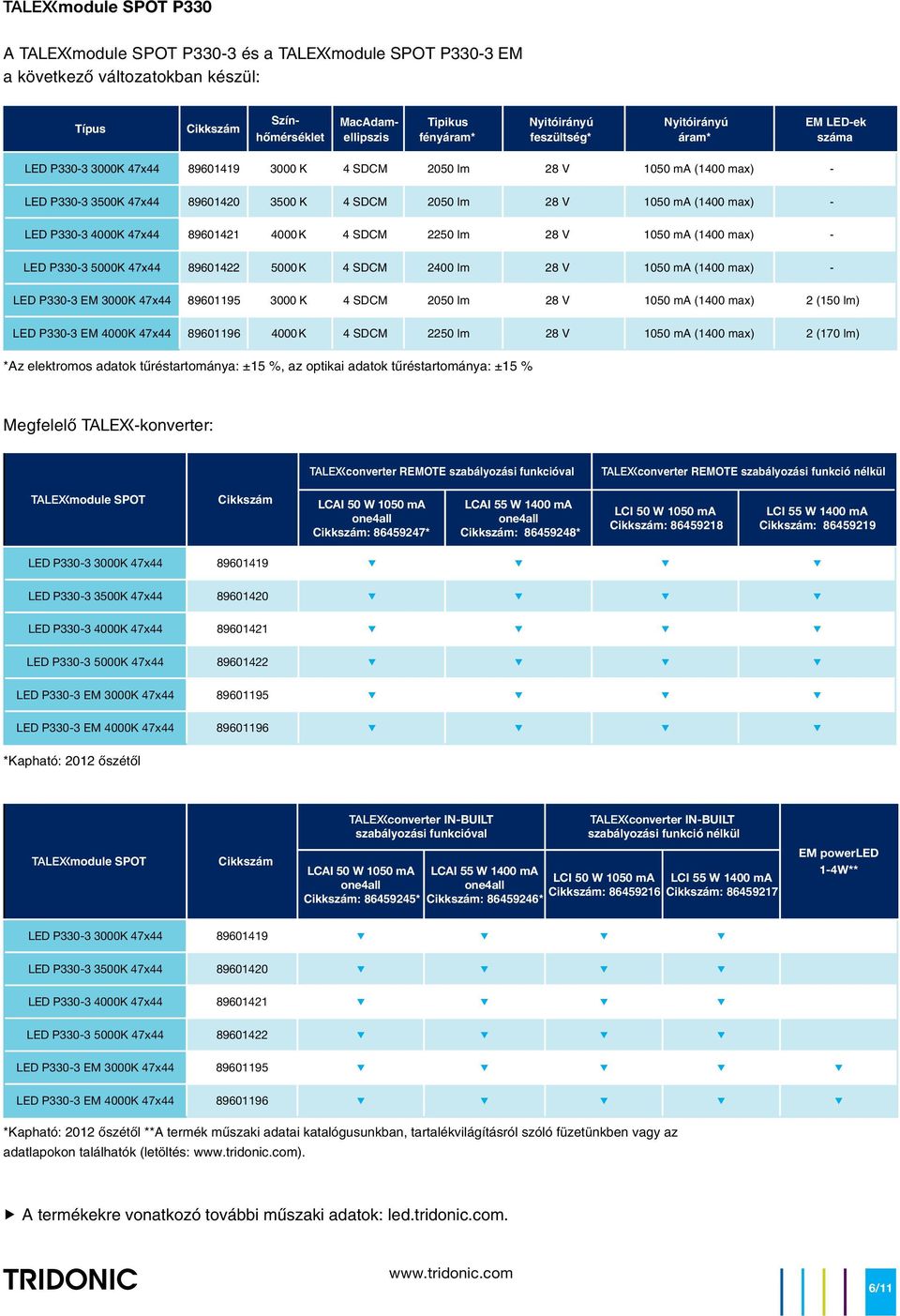

6 P330 A Tmodule SPOT P330-3 és a Tmodule SPOT P330-3 EM a következõ változatokban készül: Típus Színhõmérséklet MacAdam- Tipikus Nyitóirányú Nyitóirányú EM LED-ek ellipszis fényáram* feszültség* áram* száma LED P K 47x K 4 SDCM 2050 lm 28 V 1050 ma (1400 max) - LED P K 47x K 4 SDCM 2050 lm 28 V 1050 ma (1400 max) - LED P K 47x K 4 SDCM 2250 lm 28 V 1050 ma (1400 max) - LED P K 47x K 4 SDCM 2400 lm 28 V 1050 ma (1400 max) - LED P330-3 EM 3000K 47x K 4 SDCM 2050 lm 28 V 1050 ma (1400 max) 2 (150 lm) LED P330-3 EM 4000K 47x K 4 SDCM 2250 lm 28 V 1050 ma (1400 max) 2 (170 lm) *Az elektromos adatok tûréstartománya: ±15 %, az optikai adatok tûréstartománya: ±15 % Megfelelõ T-konverter: LCAI 50 W 1050 ma : * LCAI 55 W 1400 ma : * LCI 50 W 1050 ma : : LED P K 47x f f f f LED P K 47x f f f f LED P K 47x f f f f LED P K 47x f f f f LED P330-3 EM 3000K 47x f f f f LED P330-3 EM 4000K 47x f f f f *Kapható: 2012 õszétõl LCAI 50 W 1050 ma : * LCAI 55 W 1400 ma : * LCI 50 W 1050 ma : : EM powerled 1-4W** LED P K 47x f f f f LED P K 47x f f f f LED P K 47x f f f f LED P K 47x f f f f LED P330-3 EM 3000K 47x f f f f f LED P330-3 EM 4000K 47x f f f f f *Kapható: 2012 õszétõl **A termék mûszaki adatai katalógusunkban, tartalékvilágításról szóló füzetünkben vagy az adatlapokon találhatók (letöltés: ). h A termékekre vonatkozó további mûszaki adatok: led.tridonic.com. 6/11

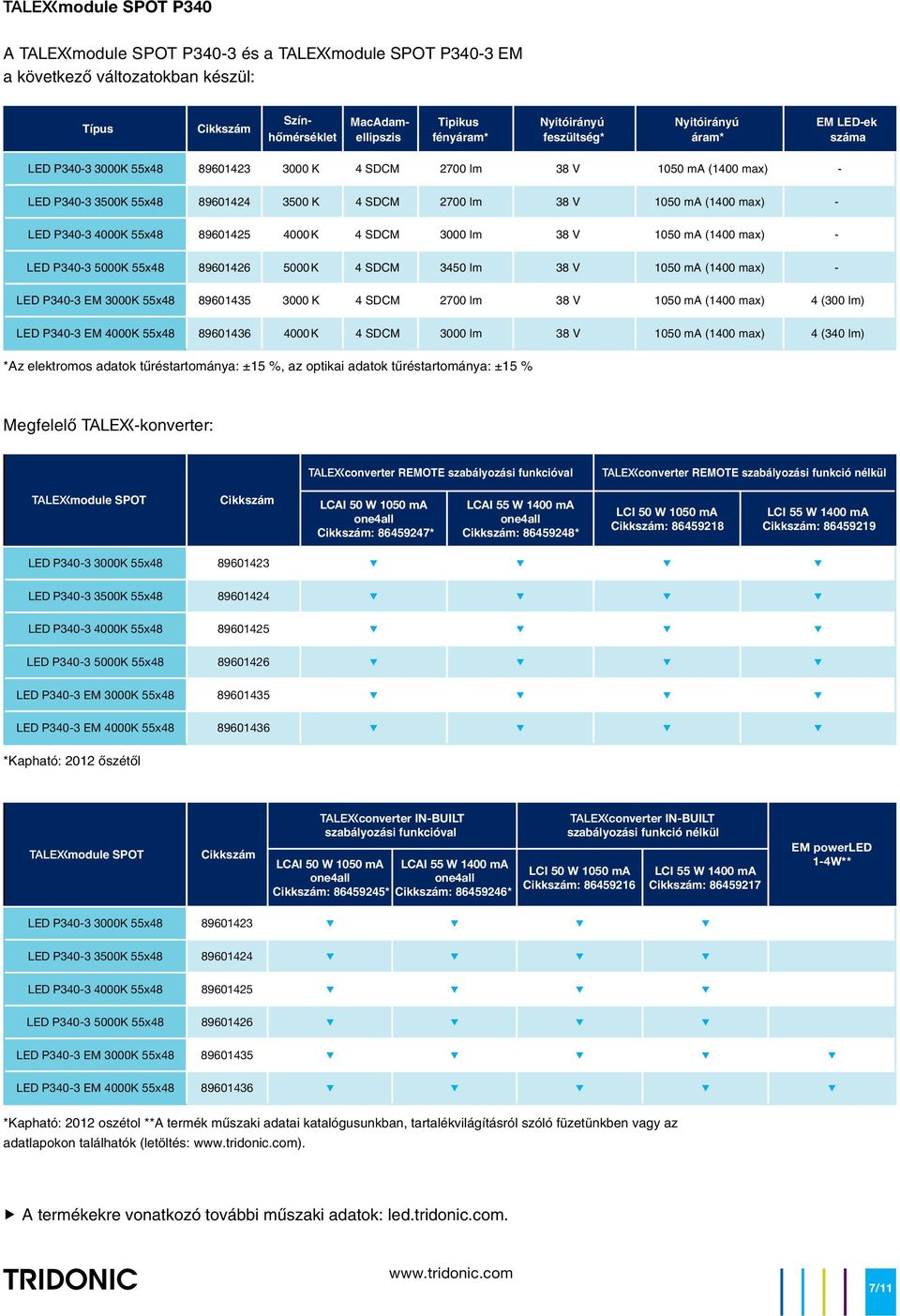

7 P340 A Tmodule SPOT P340-3 és a Tmodule SPOT P340-3 EM a következõ változatokban készül: Típus Színhõmérséklet MacAdam- Tipikus Nyitóirányú Nyitóirányú EM LED-ek ellipszis fényáram* feszültség* áram* száma LED P K 55x K 4 SDCM 2700 lm 38 V 1050 ma (1400 max) - LED P K 55x K 4 SDCM 2700 lm 38 V 1050 ma (1400 max) - LED P K 55x K 4 SDCM 3000 lm 38 V 1050 ma (1400 max) - LED P K 55x K 4 SDCM 3450 lm 38 V 1050 ma (1400 max) - LED P340-3 EM 3000K 55x K 4 SDCM 2700 lm 38 V 1050 ma (1400 max) 4 (300 lm) LED P340-3 EM 4000K 55x K 4 SDCM 3000 lm 38 V 1050 ma (1400 max) 4 (340 lm) *Az elektromos adatok tûréstartománya: ±15 %, az optikai adatok tûréstartománya: ±15 % Megfelelõ T-konverter: LCAI 50 W 1050 ma : * LCAI 55 W 1400 ma : * LCI 50 W 1050 ma : : LED P K 55x f f f f LED P K 55x f f f f LED P K 55x f f f f LED P K 55x f f f f LED P340-3 EM 3000K 55x f f f f LED P340-3 EM 4000K 55x f f f f *Kapható: 2012 õszétõl LCAI 50 W 1050 ma LCAI 55 W 1400 ma : * : * LCI 50 W 1050 ma : : EM powerled 1-4W** LED P K 55x f f f f LED P K 55x f f f f LED P K 55x f f f f LED P K 55x f f f f LED P340-3 EM 3000K 55x f f f f f LED P340-3 EM 4000K 55x f f f f f *Kapható: 2012 oszétol **A termék mûszaki adatai katalógusunkban, tartalékvilágításról szóló füzetünkben vagy az adatlapokon találhatók (letöltés: ). h A termékekre vonatkozó további mûszaki adatok: led.tridonic.com. 7/11

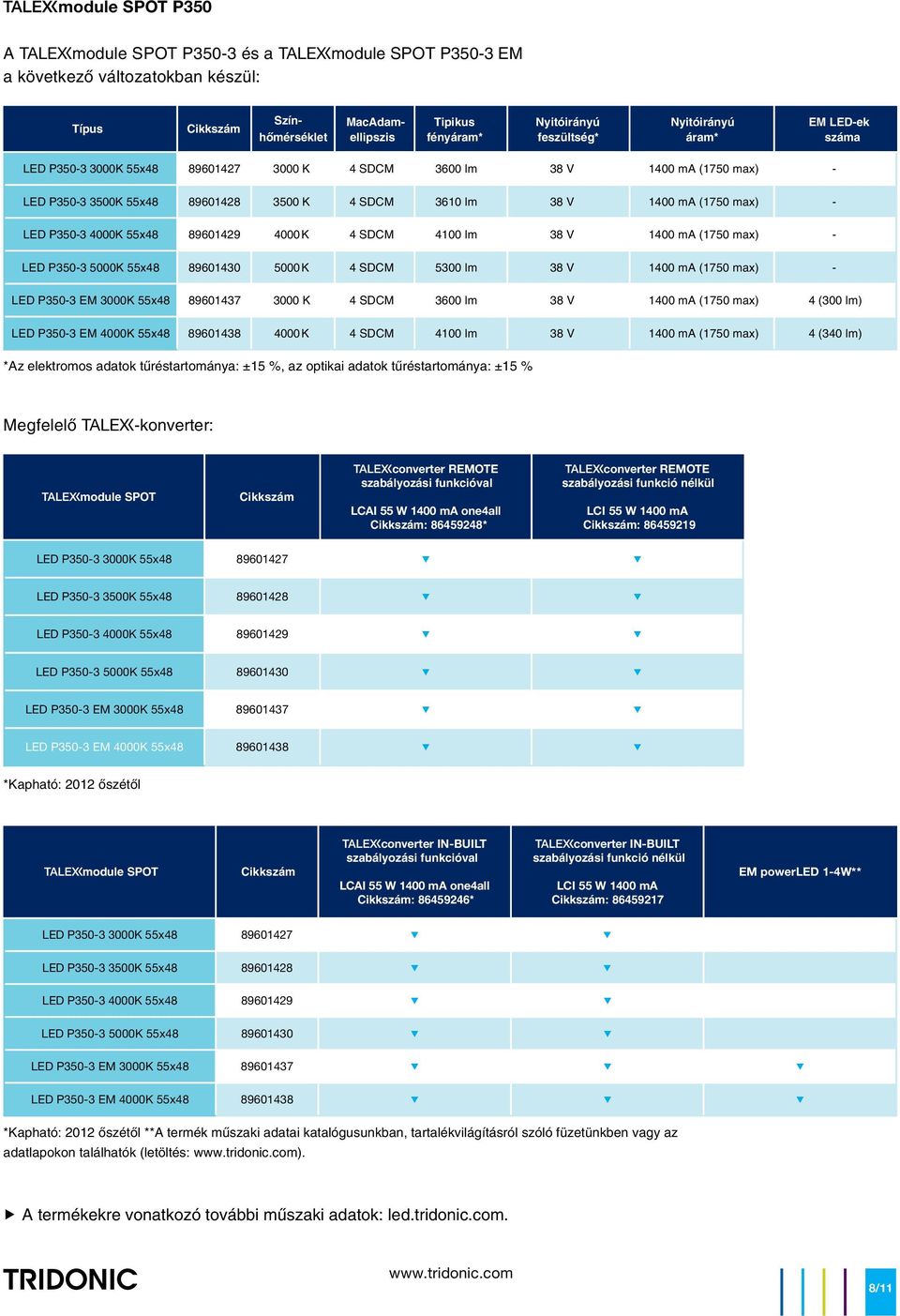

8 P350 A Tmodule SPOT P350-3 és a Tmodule SPOT P350-3 EM a következõ változatokban készül: Típus Színhõmérséklet MacAdam- Tipikus Nyitóirányú Nyitóirányú EM LED-ek ellipszis fényáram* feszültség* áram* száma LED P K 55x K 4 SDCM 3600 lm 38 V 1400 ma (1750 max) - LED P K 55x K 4 SDCM 3610 lm 38 V 1400 ma (1750 max) - LED P K 55x K 4 SDCM 4100 lm 38 V 1400 ma (1750 max) - LED P K 55x K 4 SDCM 5300 lm 38 V 1400 ma (1750 max) - LED P350-3 EM 3000K 55x K 4 SDCM 3600 lm 38 V 1400 ma (1750 max) 4 (300 lm) LED P350-3 EM 4000K 55x K 4 SDCM 4100 lm 38 V 1400 ma (1750 max) 4 (340 lm) *Az elektromos adatok tûréstartománya: ±15 %, az optikai adatok tûréstartománya: ±15 % Megfelelõ T-konverter: LCAI 55 W 1400 ma : * : LED P K 55x f f LED P K 55x f f LED P K 55x f f LED P K 55x f f LED P350-3 EM 3000K 55x f f LED P350-3 EM 4000K 55x f f *Kapható: 2012 õszétõl LCAI 55 W 1400 ma : * : EM powerled 1-4W** LED P K 55x f f LED P K 55x f f LED P K 55x f f LED P K 55x f f LED P350-3 EM 3000K 55x f f f LED P350-3 EM 4000K 55x f f f *Kapható: 2012 õszétõl **A termék mûszaki adatai katalógusunkban, tartalékvilágításról szóló füzetünkben vagy az adatlapokon találhatók (letöltés: ). h A termékekre vonatkozó további mûszaki adatok: led.tridonic.com. 8/11

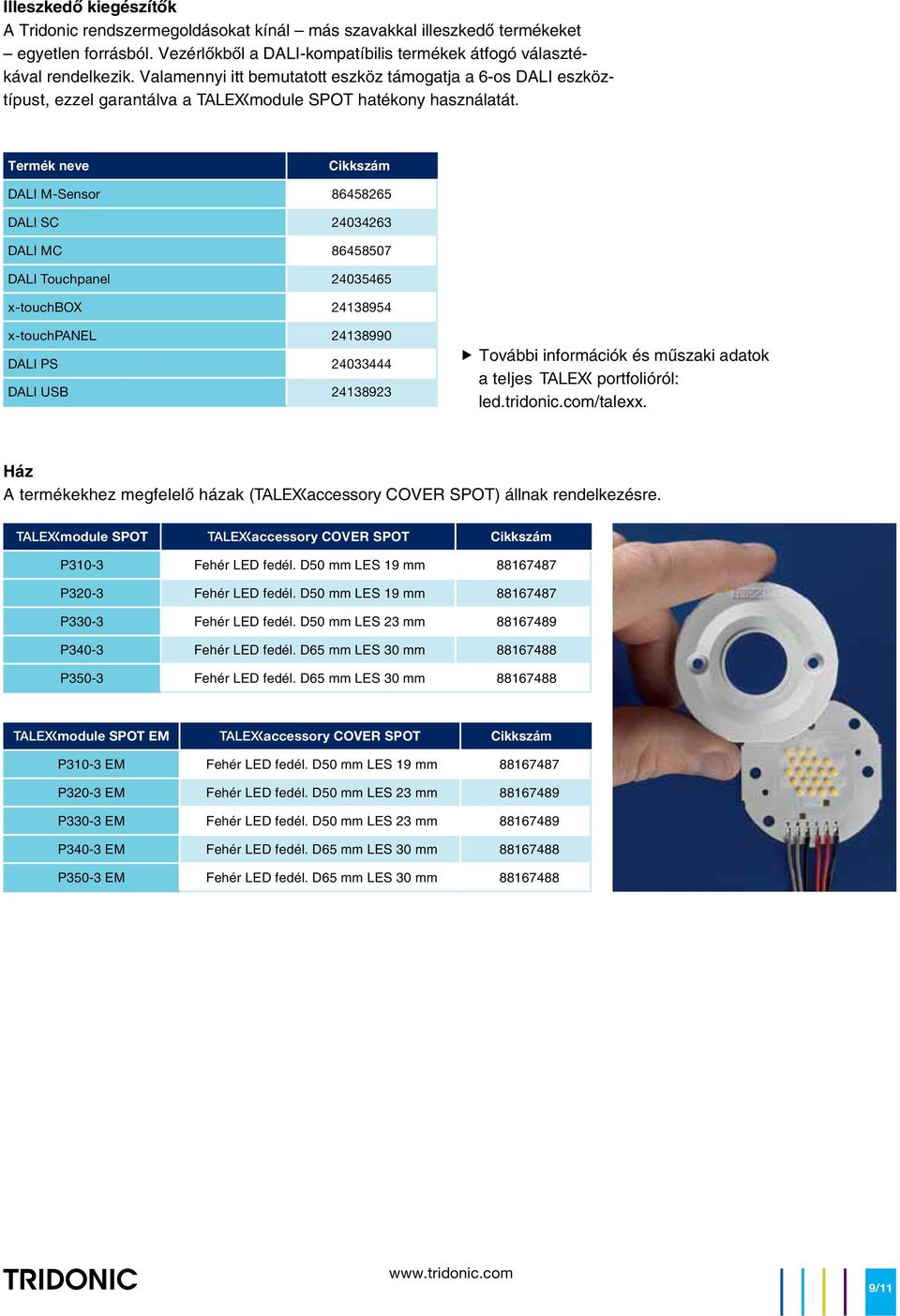

9 Illeszkedõ kiegészítõk A Tridonic rendszermegoldásokat kínál más szavakkal illeszkedõ termékeket egyetlen forrásból. Vezérlõkbõl a DALI-kompatíbilis termékek átfogó választékával rendelkezik. Valamennyi itt bemutatott eszköz támogatja a 6-os DALI eszköztípust, ezzel garantálva a Tmodule SPOT hatékony használatát. Termék neve DALI M-Sensor DALI SC DALI MC DALI Touchpanel x-touchbox x-touchpanel DALI PS DALI USB h További információk és mûszaki adatok a teljes T portfolióról: led.tridonic.com/talexx. Ház A termékekhez megfelelõ házak (Taccessory COVER SPOT) állnak rendelkezésre. vaccessory COVER SPOT P310-3 Fehér LED fedél. D50 mm LES 19 mm P320-3 Fehér LED fedél. D50 mm LES 19 mm P330-3 Fehér LED fedél. D50 mm LES 23 mm P340-3 Fehér LED fedél. D65 mm LES 30 mm P350-3 Fehér LED fedél. D65 mm LES 30 mm EM vaccessory COVER SPOT P310-3 EM Fehér LED fedél. D50 mm LES 19 mm P320-3 EM Fehér LED fedél. D50 mm LES 23 mm P330-3 EM Fehér LED fedél. D50 mm LES 23 mm P340-3 EM Fehér LED fedél. D65 mm LES 30 mm P350-3 EM Fehér LED fedél. D65 mm LES 30 mm /11

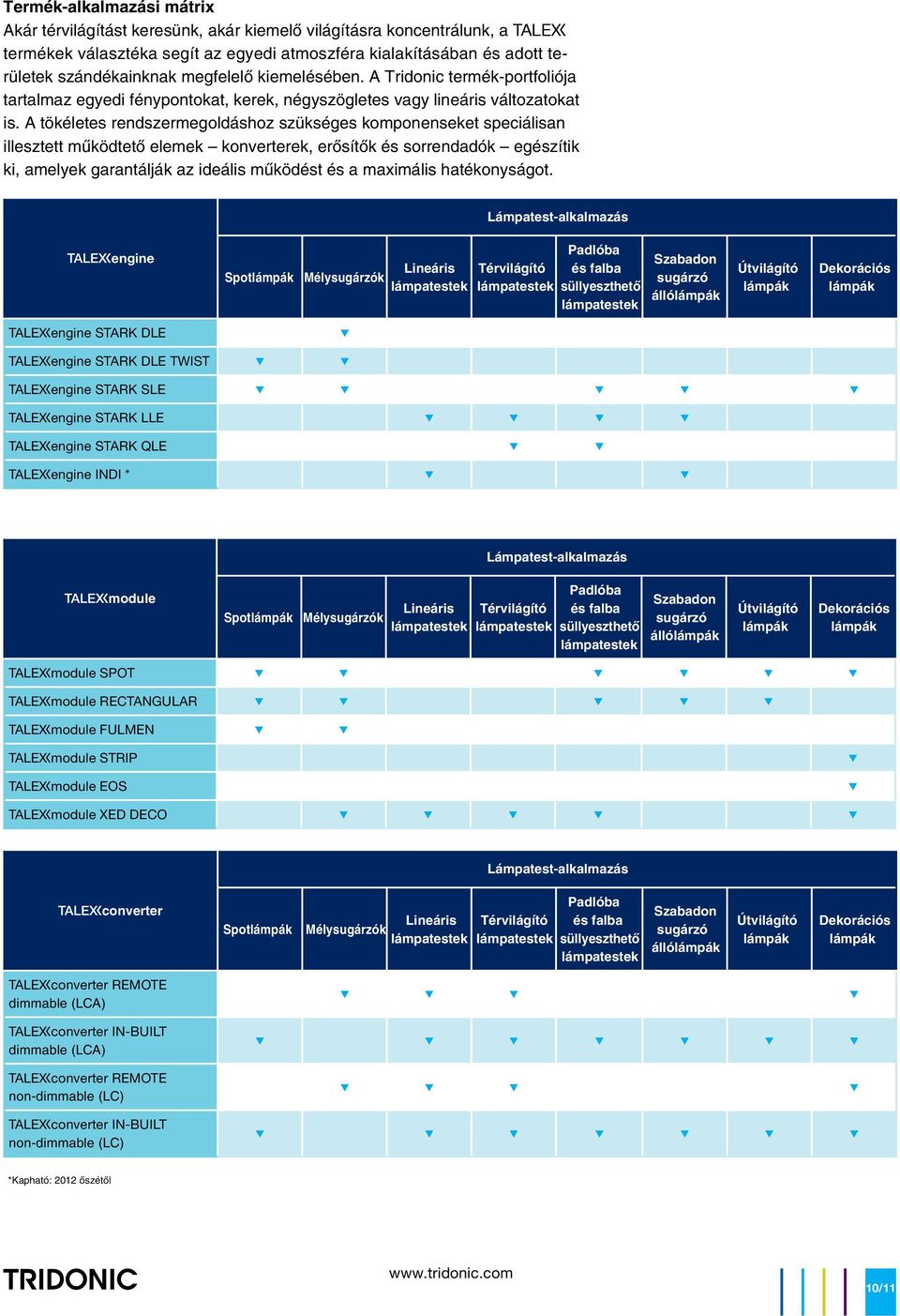

10 Termék-alkalmazási mátrix Akár térvilágítást keresünk, akár kiemelõ világításra koncentrálunk, a T termékek választéka segít az egyedi atmoszféra kialakításában és adott területek szándékainknak megfelelõ kiemelésében. A Tridonic termék-portfoliója tartalmaz egyedi fénypontokat, kerek, négyszögletes vagy lineáris változatokat is. A tökéletes rendszermegoldáshoz szükséges komponenseket speciálisan illesztett mûködtetõ elemek konverterek, erõsítõk és sorrendadók egészítik ki, amelyek garantálják az ideális mûködést és a maximális hatékonyságot. Lámpatest-alkalmazás vengine Spot Mélysugárzók Lineáris Térvilágító Padlóba és falba süllyeszthetõ Szabadon sugárzó álló Útvilágító Dekorációs Tengine STARK DLE f Tengine STARK DLE TWIST f f Tengine STARK SLE f f f f f Tengine STARK LLE f f f f Tengine STARK QLE f f Tengine INDI * f f Lámpatest-alkalmazás vmodule Spot Mélysugárzók Lineáris Térvilágító Padlóba és falba süllyeszthetõ Szabadon sugárzó álló Útvilágító Dekorációs Tmodule SPOT f f f f f f Tmodule RECTANGULAR f f f f f Tmodule FULMEN f f Tmodule STRIP Tmodule EOS f f Tmodule XED DECO f f f f f Lámpatest-alkalmazás vconverter Spot Mélysugárzók Lineáris Térvilágító Padlóba és falba süllyeszthetõ Szabadon sugárzó álló Útvilágító Dekorációs Tconverter REMOTE dimmable (LCA) Tconverter IN-BUILT dimmable (LCA) Tconverter REMOTE non-dimmable (LC) Tconverter IN-BUILT non-dimmable (LC) f f f f f f f f f f f f f f f f f f f f f f *Kapható: 2012 õszétõl 10/11

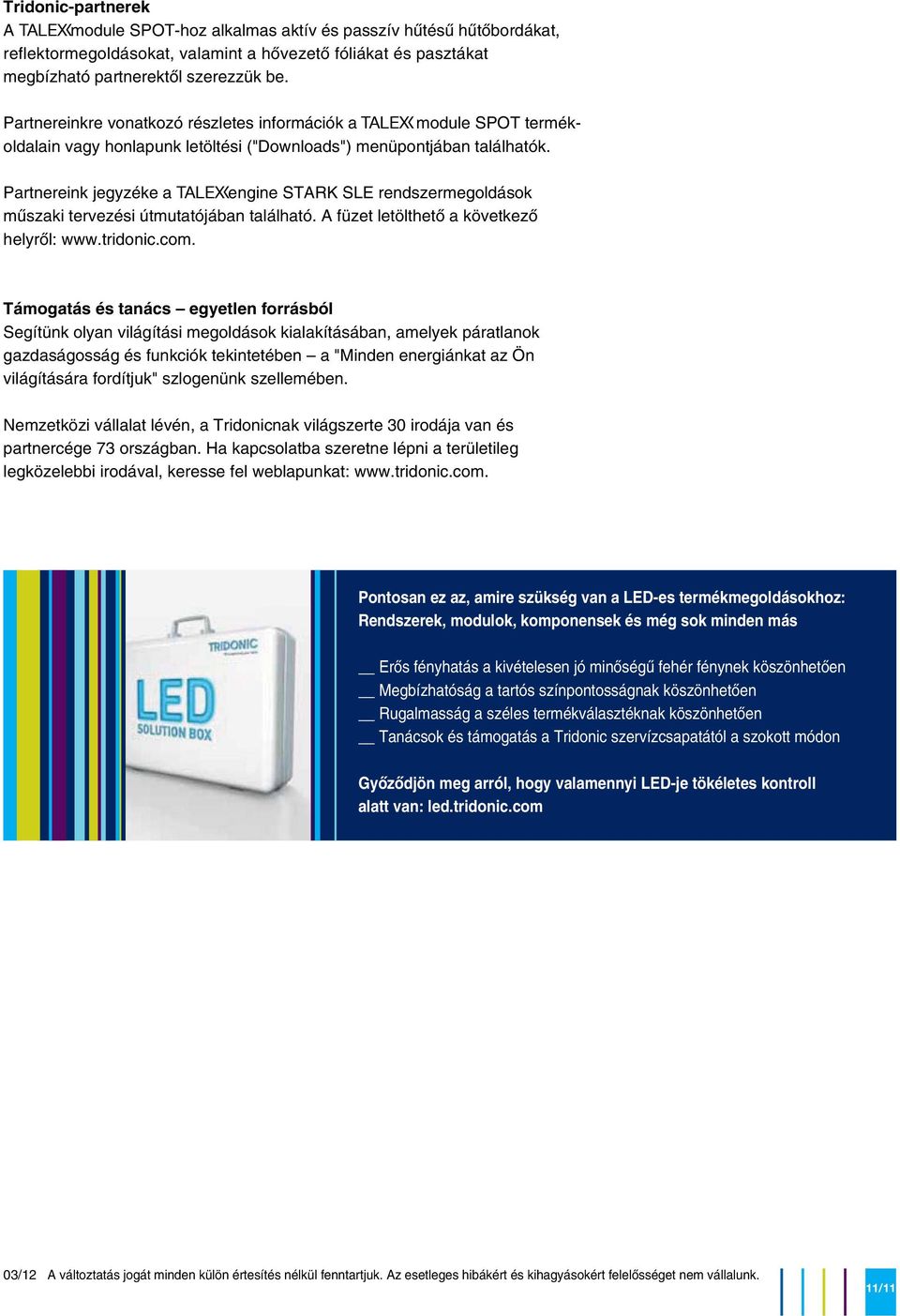

11 Tridonic-partnerek A Tmodule SPOT-hoz alkalmas aktív és passzív hûtésû hûtõbordákat, reflektormegoldásokat, valamint a hõvezetõ fóliákat és pasztákat megbízható partnerektõl szerezzük be. Partnereinkre vonatkozó részletes információk a T module SPOT termékoldalain vagy honlapunk letöltési ("Downloads") menüpontjában találhatók. Partnereink jegyzéke a Tengine STARK SLE rendszermegoldások mûszaki tervezési útmutatójában található. A füzet letölthetõ a következõ helyrõl:. Támogatás és tanács egyetlen forrásból Segítünk olyan világítási megoldások kialakításában, amelyek páratlanok gazdaságosság és funkciók tekintetében a "Minden energiánkat az Ön világítására fordítjuk" szlogenünk szellemében. Nemzetközi vállalat lévén, a Tridonicnak világszerte 30 irodája van és partnercége 73 országban. Ha kapcsolatba szeretne lépni a területileg legközelebbi irodával, keresse fel weblapunkat:. Pontosan ez az, amire szükség van a LED-es termékmegoldásokhoz: Rendszerek, modulok, komponensek és még sok minden más Erõs fényhatás a kivételesen jó minõségû fehér fénynek köszönhetõen Megbízhatóság a tartós színpontosságnak köszönhetõen Rugalmasság a széles termékválasztéknak köszönhetõen Tanácsok és támogatás a Tridonic szervízcsapatától a szokott módon Gyõzõdjön meg arról, hogy valamennyi LED-je tökéletes kontroll alatt van: led.tridonic.com 03/12 A változtatás jogát minden külön értesítés nélkül fenntartjuk. Az esetleges hibákért és kihagyásokért felelõsséget nem vállalunk. 11/11
