1 JUMO Hungária Mérés és Szabályozástechnika Kft. Tel/fax : Budapest, Öv u Kelet-magyarországi Iroda: 3980 Sátoraljaújhely, Dókus u. 21. Telefon: Fax: Típuslap /5 Oldal JUMO MIDAS nyomástávadó Típus: Rövid leírás A nyomástávadó mind folyékony mind gáznemő közegben alkalmazható relatív nyomás mérésére. A készülék vastag réteg mérési elv alapján mér. A nyomásérzékelı bázis anyaga alumíniumoxidkerámia (Al 2O 3). A nyomást elektromos jellé alakítja. Mőszaki adatok Referencia feltételek Hiszterézis DIN és DIN IEC 770/5.3 szerint 0,2 % Mérési tartomány Ismétlési képesség lásd rendelés megadásnál 0,1 % Túlterhelési határ Beállítási idı 3 ms max bar végérték szorosa bar végérték szerese Stabilitás 1 év alatt 1 % Hasadási nyomásérték Tápfeszültség 0 40 bar végérték 5-szöröse ( 4 20 ma és 1 (5)6 V kimenet mellett) bar végérték szorosa DC 5 V ( 0,5 4,5 V kimenet mellett) Mért közeg által érintett részek DC 11,5 30 V ( 0 10 V kimenet mellett) gyárilag: rozsdamentes acél, Wst-Nr: (Al 2O 3 96%) Tápfeszültség befolyás 0,02 % Tömítés FPM vagy FFPM vagy CR (névleges tápfeszültség 24V DC) A feszültség csúcsok nem haladhatják meg semelyik határértéket sem. Max áramfelvétel kb. 25 ma Kimenet Tápfeszültség befolyása ma 0,02% (névleges tápfeszültség DC 24V) Kétvezetékes terhelés (U b-10v / 0,02 A) 0.5 4,5 V terhelés 20 kω Megengedett környezeti hımérséklet 1 (5)6 V terhelés 10 kω Dugaszos csatlakozó esetén: ºC 0 10 V terhelés 10 kω fix kábeles kivitel esetén ºC Terhelés befolyása Tárolási hımérséklet 0,5 % ºC Nulla jel eltérés fix kábeles kivitel esetén ºC 0,3% Megengedett közeghımérséklet Termikus hiszterézis ºC ± 0,8 % Környezeti hımérséklet befolyása ºC tartományban (kompenzált hımérsékleti tartomány) Nullapont 0,02 % / K tipikus 0,04 % / K max. Mérési köz 0,02 % / K tipikus 0,04 % / K max. Jelleggörbe eltérés 0,5 % (határérték beállítás) Típus: /000-xxx-xxx-xxx-xx-xxx-61 Típus: /000-xxx-xxx-xxx-xx-xxx-36

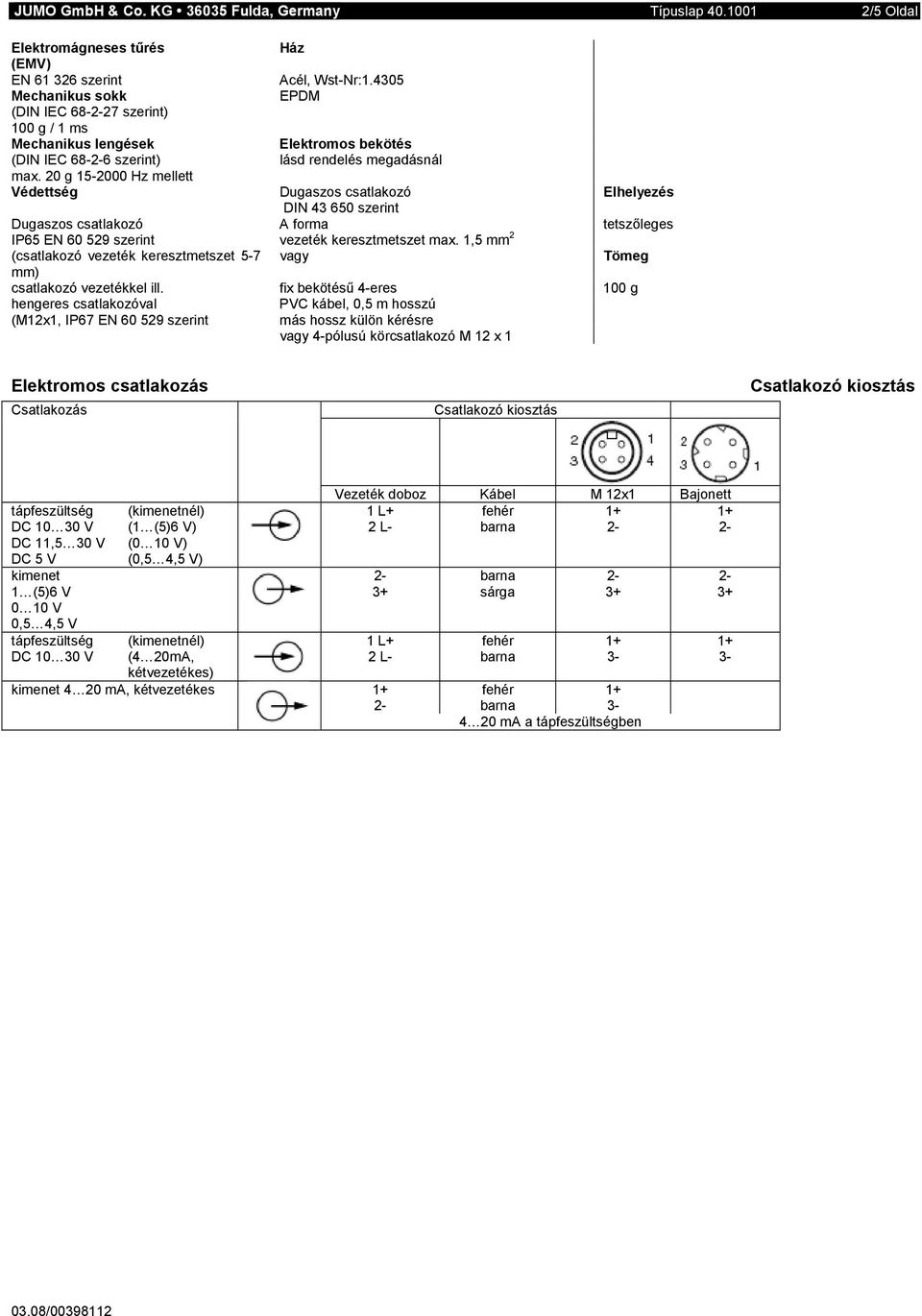

2 JUMO GmbH & Co. KG Fulda, Germany Típuslap /5 Oldal Elektromágneses tőrés Ház (EMV) EN szerint Acél, Wst-Nr: Mechanikus sokk EPDM (DIN IEC szerint) 100 g / 1 ms Mechanikus lengések Elektromos bekötés (DIN IEC 68-6 szerint) lásd rendelés megadásnál max. 20 g Hz mellett Védettség Dugaszos csatlakozó Elhelyezés DIN szerint Dugaszos csatlakozó A forma tetszıleges IP65 EN szerint vezeték keresztmetszet max. 1,5 mm 2 (csatlakozó vezeték keresztmetszet 5-7 vagy Tömeg mm) csatlakozó vezetékkel ill. fix bekötéső 4-eres 100 g hengeres csatlakozóval PVC kábel, 0,5 m hosszú (M12x1, IP67 EN szerint más hossz külön kérésre vagy 4-pólusú körcsatlakozó M 12 x 1 Elektromos csatlakozás Csatlakozás Csatlakozó kiosztás Csatlakozó kiosztás tápfeszültség DC 11,5 30 V DC 5 V kimenet 1 (5)6 V 0 10 V 0,5 4,5 V tápfeszültség (kimenetnél) (1 (5)6 V) (0 10 V) (0,5 4,5 V) (kimenetnél) (4 20mA, kétvezetékes) kimenet 4 20 ma, kétvezetékes Vezeték doboz Kábel M 12x1 Bajonett 1 L+ 2 L- 1 L+ 2 L- sárga 4 20 ma a tápfeszültségben

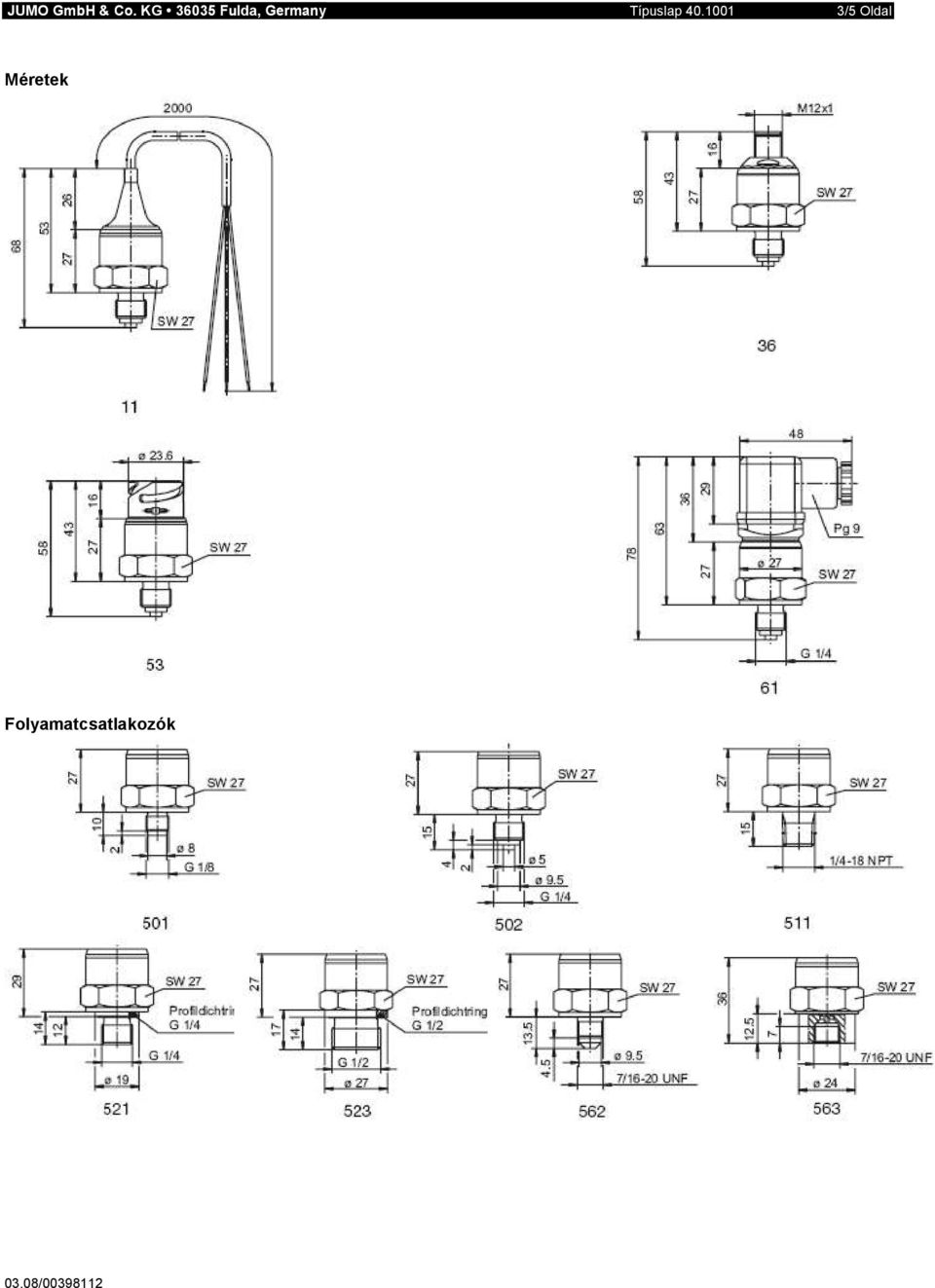

3 JUMO GmbH & Co. KG Fulda, Germany Típuslap /5 Oldal Méretek Folyamatcsatlakozók

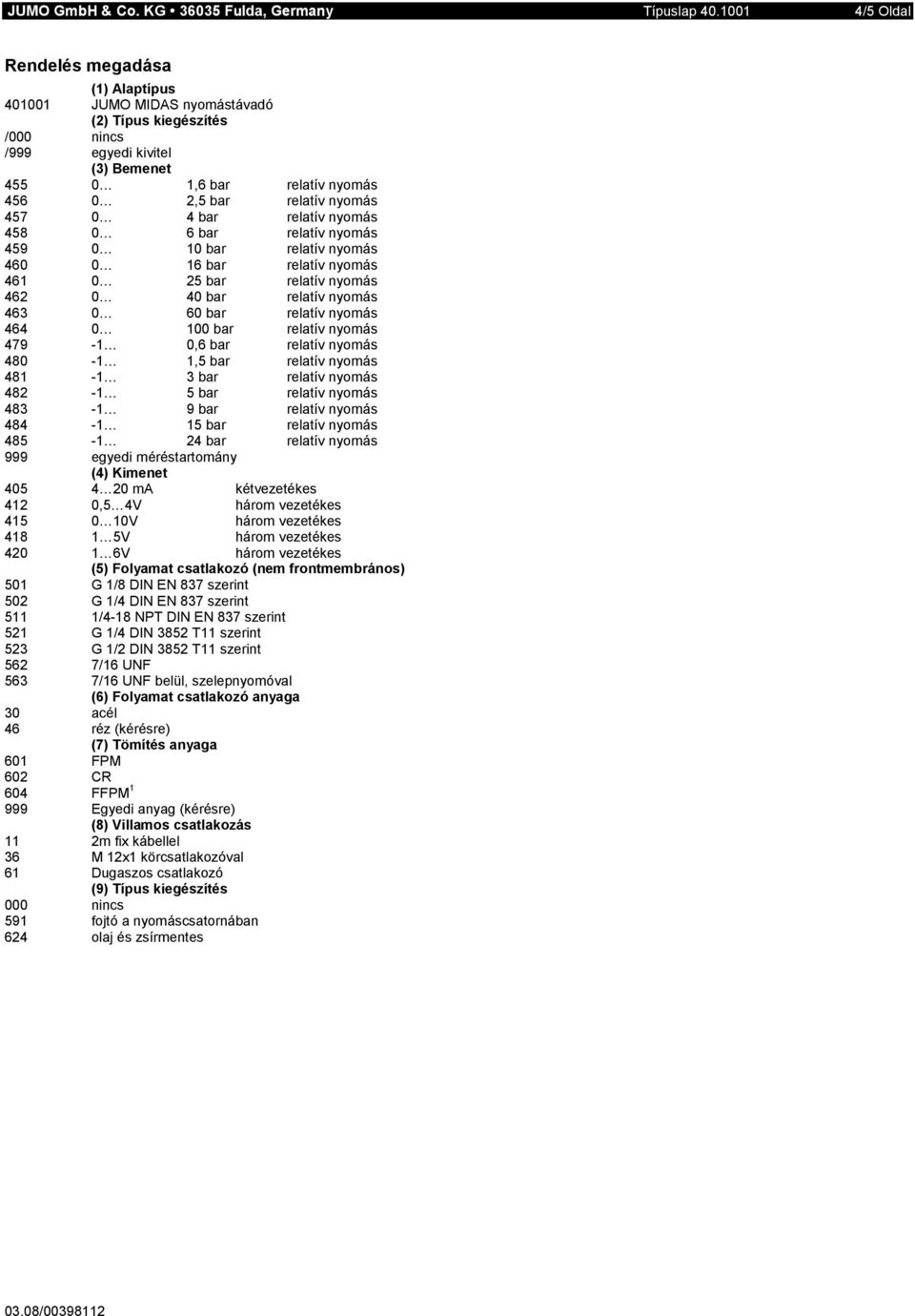

4 JUMO GmbH & Co. KG Fulda, Germany Típuslap /5 Oldal Rendelés megadása (1) Alaptípus JUMO MIDAS nyomástávadó (2) Típus kiegészítés /000 nincs /999 egyedi kivitel (3) Bemenet ,6 bar relatív nyomás ,5 bar relatív nyomás bar relatív nyomás bar relatív nyomás bar relatív nyomás bar relatív nyomás bar relatív nyomás bar relatív nyomás bar relatív nyomás bar relatív nyomás ,6 bar relatív nyomás ,5 bar relatív nyomás bar relatív nyomás bar relatív nyomás bar relatív nyomás bar relatív nyomás bar relatív nyomás 999 egyedi méréstartomány (4) Kimenet ma kétvezetékes 412 0,5 4V három vezetékes V három vezetékes V három vezetékes V három vezetékes (5) Folyamat csatlakozó (nem frontmembrános) 501 G 1/8 DIN EN 837 szerint 502 G 1/4 DIN EN 837 szerint 511 1/4-18 NPT DIN EN 837 szerint 521 G 1/4 DIN 3852 T11 szerint 523 G 1/2 DIN 3852 T11 szerint 562 7/16 UNF 563 7/16 UNF belül, szelepnyomóval (6) Folyamat csatlakozó anyaga 30 acél 46 réz (kérésre) (7) Tömítés anyaga 601 FPM 602 CR 604 FFPM Egyedi anyag (kérésre) (8) Villamos csatlakozás 11 2m fix kábellel 36 M 12x1 körcsatlakozóval 61 Dugaszos csatlakozó (9) Típus kiegészítés 000 nincs 591 fojtó a nyomáscsatornában 624 olaj és zsírmentes

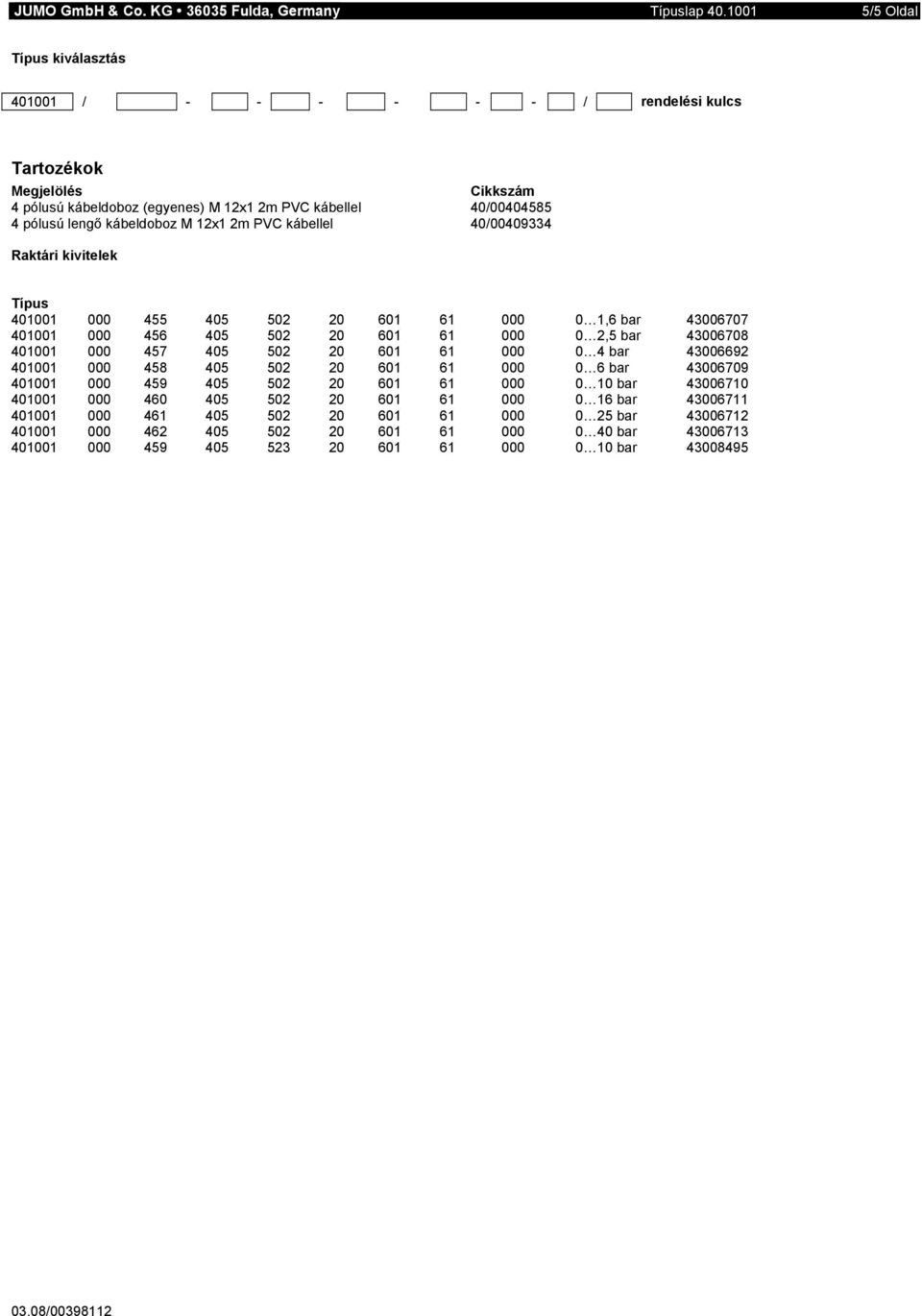

5 JUMO GmbH & Co. KG Fulda, Germany Típuslap /5 Oldal Típus kiválasztás / / rendelési kulcs Tartozékok Megjelölés Cikkszám 4 pólusú kábeldoboz (egyenes) M 12x1 2m PVC kábellel 40/ pólusú lengı kábeldoboz M 12x1 2m PVC kábellel 40/ Raktári kivitelek Típus ,6 bar ,5 bar bar bar bar bar bar bar bar
