ProMinent Magyarország Kft. Telefon Heidelberg, január

Átírás

1 2016

2 ProMinent Magyarország Kft. Telefon Heidelberg, január

3 Termékkatalógus, 3. kötet Motoros meghajtású és process adagolószivattyúk Itt a teljesítményt nagybetűkkel írjuk A folyékony anyagok adagolástechnikájának sokrétű ipari alkalmazása van, ezek gyakran kritikusak is és minden ágazatnak sajátos igényei vannak. Függetlenül attól, hogy megbízható szivattyúra van-e szükséges rutinhasználatra, vagy egy összetett alkalmazásra, itt megtalálja az illeszkedő terméket. Az 1. fejezetben olyan, szinte univerzálisan használható motoros membrános adagolószivattyúkat ajánlunk akár 1000 l/h teljesítményig, amelyekkel a folyamatai a maximális követelmények esetén is biztonságosan lefutnak. Ez a csúcstechnológia a legigényesebb alkalmazások ára. 2. fejezetben extrém követelményeknek megfelelő erős szivattyúkat mutatunk be. Kifejezetten a csúcstechnológiai alkalmazások részére tervezett folyamat-adagolószivattyúk a petrokémia vagy az olaj- és gázipar kockázatos gyártási folyamatai ára. Ezek bevált termékek, nagyon nagy okon és extrém hőmérsékleteken is biztonságosan adagolnak önmagukban mérgező, korrozív és gyúlékony folyadékokat. Az Ön érdekében dolgozunk Termékeink választéka különböző tényezőktől függ. Ha kérdései vannak az adagolástechnikával kapcsolatban, csapatunk szívesen áll a rendelkezésére. Hívjon minket! Örülünk Önnek. Hétfőtől - péntekig 8:00 és 16:30 között ProMinent Magyarország Kft prominent@prominent.hu Műszaki vevőszolgálat prominent@prominent.hu Pump-Guide Online módon is informálódhat. Internetes oldalainkon bemutatjuk a ProMinent szivattyúk választékát. Egyszerűen adja meg a szállítási teljesítményt valamint az ellent és a Pump-Guide bemutatja a megfelelő adagolószivattyúk előzetes választékát. Így gyorsan és kerülőutak nélkül megtalálja a szükségletének megfelelő szivattyút. Megjegyzés: Telefonon felvilágosítjuk Önt a megfelelő termékeink választékával kapcsolatban és sok esetben a teljes alkalmazás optimalizálásához is adunk tanácsokat. Bonyolultabb igények esetén tanácsadónk átadja Önt a külszolgálatunk egy kollégájának, aki a kérdéseit személyes megbeszélés keretében a helyszínen tisztázza. Eladás utáni szerviz Szerviztechnikusaink rendelkezésére állnak az alkalmazás során. Segítenek az első telepítésnél, karbantartási- és javítási munkák végrehajtásánál. Szívesen dolgozunk az Ön érdekében! prominent@prominent.hu

4

5 Termékújdonságok - Motoros meghajtású és process adagolószivattyúk 1.0.1www.prominent.com Termékújdonságok - Motoros meghajtású és process adagolószivattyúk Automatikus túl lekapcsolás szivattyúvédő funkcióként Az új Sigma sorozat különleges tulajdonságként túlterhelés elleni automatikus lekapcsolással rendelkezik. Ennél a vezérlőtípusánál a mozgatási- és sebességprofilt az energiaigénnyel összhangban határozhatjuk meg és értékelhetjük ki. Ezen adatok révén az energiaellátás a ténylegesen szükséges energiamennyiségre korlátozható, és ezáltal növelhető a hatékonyság. Az energiaigény elemzése emellett az adagolószivattyú automatikus felügyeletét eredményezi. Ez lehetővé teszi a szivattyú túlterhelés elleni belső lekapcsolását, és ezzel kiegészítő védelmet nyújt a motoros adagolószivattyú ára. További információkhoz lásd az alábbi oldalt: 1-28 P_SI_168 Hidraulikus membrános adagolószivattyúk, Orlita Evolution 1-4 Nagyon robusztus hidraulikus membrános adagolószivattyúként az Orlita Evolution megfelel a legmagasabb szintű biztonsági követelményeknek. Többek között az integrált membránszakadásfigyelmeztetéssel / -jelzéssel rendelkező többrétegű PTFE membránjával valamint membránelhelyezés vezérléssel tűnik ki. Moduláris felépítése nagyon nagy rugalmasságot kínál az alkalmazási területen. Az Orlita Hidraulikus membránadagoló szivattyúk fejlődés mm közti lökethosszúságú átlagos termékcsaládot képeznek. Ezzel a 2 és l/ó közötti teljesítménytartományt fedi le 400 és 10 bar között. Sokfajta meghajtási változat áll rendelkezésre, az ATEX-tanúsítású Ex-tartományok 1. zónájában vagy 2. zónájában való használathoz is. Az Orlita Evolution kivitelezése az API 675 szabványnak megfelelően történt. További információkhoz lásd az alábbi oldalt:

6

7 Tartalomjegyzék Motoros meghajtású és process adagolószivattyúk bármilyen teljesítménytartományhoz 1 Motoros adagolószivattyúk Motoros meghajtású adagolószivattyúk áttekintése Kiválasztási segédlet Telepítési lehetőségek Vario C motoros meghajtású membrános adagolószivattyú Vario C motoros meghajtású membrános adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: VAMc Pótalkatrészek Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) Pótalkatrészek Sigma/ 1 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) Sigma/ 1 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) Pótalkatrészek Sigma/ 2 motoros meghajtású membrános adagolószivattyú (alapkivitel) Sigma/ 2 motoros meghajtású membrános adagolószivattyú (alapkivitel) Pótalkatrészek Sigma/ 2 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) Sigma/ 2 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) Pótalkatrészek Sigma/ 3 motoros meghajtású membrános adagolószivattyú (alapkivitel) Sigma/ 3 motoros meghajtású membrános adagolószivattyú (alapkivitel) Pótalkatrészek Sigma/ 3 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) Sigma/ 3 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) Pótalkatrészek Hidraulikai/mechanikai tartozékok Talpszelepek motoros adagolószivattyúkhoz Adagolószelepek motoros adagolószivattyúkhoz Nyomástartó szelepek/túlfolyó szelepek motoros adagolószivattyúkhoz Szívólándzsák, szívókészletek és szintkapcsolók motoros adagolószivattyúkhoz Armatúrák Membrános pulzációs tartály Pulzációs tartály Nyomáskiegyenlítő tartály/nyomó légüst Csatlakozórészek és tömítések motoros adagolószivattyúkhoz Fali konzolok adagolószivattyúkhoz Elektromos tartozékok Fordulat szabályozások Általános elektromos tartozékok Különleges szerelvények Különleges szerelvények Alkalmazási példák Nagyobb viszkozitású anyagok adagolása Két reagens keverése Vegyszerek biztonságos adagolása csökkentett adagolási pulzálással

8 Tartalomjegyzék Motoros meghajtású és process adagolószivattyúk bármilyen teljesítménytartományhoz 2 Process adagolószivattyúk Process adagolószivattyúk áttekintése Kiválasztási segédlet Telepítési lehetőségek Membrános adagolószivattyú, ProMinent EXtronic Membrános adagolószivattyú, ProMinent EXtronic Megrendelési rendszer - Termékazonosító kód alapján: EXBb Pótalkatrészek Tartozékok Ex védettségű kivitelben Makro TZ membrános adagolószivattyú Makro TZ membrános adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: TZMb Pótalkatrészek Makro/ 5 membrános adagolószivattyú Makro/ 5 membrános adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: M5Ma Pótalkatrészek Hydro/ 2 hidraulikus membrános adagolószivattyú Hydro/ 2 hidraulikus membrános adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: HP2a Pótalkatrészek Hydro/ 3 hidraulikus membrános adagolószivattyú Hydro/ 3 hidraulikus membrános adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: HP3a Pótalkatrészek Hydro/ 4 hidraulikus membrános adagolószivattyú Hydro/ 4 hidraulikus membrános adagolószivattyú HP4a rendelési rendszer azonosító kódja Pótalkatrészek Makro/ 5 hidraulikus membrános adagolószivattyúk Makro/ 5 hidraulikus membrános adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: M5Ha Pótalkatrészek Orlita Evolution 1 hidraulikus membrános adagolószivattyú Orlita Evolution 1 hidraulikus membrános adagolószivattyú Orlita Evolution 2 hidraulikus membrános adagolószivattyú Orlita Evolution 2 hidraulikus membrános adagolószivattyú Orlita Evolution 3 hidraulikus membrános adagolószivattyú Orlita Evolution 3 hidraulikus membrános adagolószivattyú Orlita Evolution 4 hidraulikus membrános adagolószivattyú Orlita Evolution 4 hidraulikus membrános adagolószivattyú Orlita MF hidraulikus membrános adagolószivattyú Orlita MF hidraulikus membrános adagolószivattyú Hidraulikus membrános adagolószivattyúk, Orlita MFS 18 (MF1a) Hidraulikus membrános adagolószivattyúk, Orlita MFS 35 (MF2a) Hidraulikus membrános adagolószivattyúk, Orlita MFS 80 (MF3a) Hidraulikus membrános adagolószivattyúk, Orlita MFS 180 (MF4a) Hidraulikus membrános adagolószivattyúk, Orlita MFS 600 (MF5b) Hidraulikus membrános adagolószivattyúk, Orlita MFS 1400 (MF6a) Orlita MH hidraulikus membrános adagolószivattyú Orlita MH hidraulikus membrános adagolószivattyú fémmembránnal

9 Tartalomjegyzék Motoros meghajtású és process adagolószivattyúk bármilyen teljesítménytartományhoz 2.14 ORLITA nagyú hidraulikus fémmembrános adagolószivattyú MHHP ORLITA nagyú hidraulikus fémmembrános adagolószivattyú MHHP Sigma/ 2 dugattyús adagolószivattyú Sigma/ 2 dugattyús adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: SBKa Alkatrészkészletek Sigma/ 2 dugattyús adagolószivattyú (vezérelhető típus) Sigma/ 2 dugattyús adagolószivattyú (vezérelhető típus) Megrendelési rendszer - Termékazonosító kód alapján: SCKa Alkatrészkészletek Meta dugattyús adagolószivattyú Meta dugattyús adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: MTKa Pótalkatrészek Makro TZ dugattyús adagolószivattyú Makro TZ dugattyús adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: TZKa Alkatrészkészletek Makro/ 5 dugattyús adagolószivattyú Makro/ 5 dugattyús adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: M5Ka Alkatrészkészletek Orlita PS dugattyús adagolószivattyú Orlita PS dugattyús adagolószivattyú Orlita DR dugattyús adagolószivattyú Orlita DR dugattyús adagolószivattyú Zentriplex membrános process adagolószivattyú Zentriplex membrános process adagolószivattyú TriPower MF membrános process adagolószivattyú TriPower MF membrános process adagolószivattyú Hidraulikai/mechanikai tartozékok Rugós terhelésű visszacsapó / tartó szelep Biztonsági szelep Pulzálás csillapítók Az adagolószivattyú és a tartozékok meghatározásához szükséges adatok ProMinent vegyszerállósági táblázat

10

11 1.0 Motoros meghajtású adagolószivattyúk áttekintése es termékkatalógus Kiválasztási segédlet 1 pk_2_diagramm A ProMinent l/h teljesítmény tartományig széleskörű adagolószivattyú kínálattal rendelkezik. Az összes oszcilláló kiszorító szivattyúnak szivárgásmentes, hermetikusan lezárt adagolótere és azonos kezelési struktúrája van. Alkalmazási területek Általános információk: Vegyszeradagolás l/h-ig Ivóvízkezelés: Fertőtlenítőszerek adagolása Hűtőkörforgások: Fertőtlenítőszerek adagolása Szennyvízkezelés: Pelyhesítőszerek adagolása Papíripar: Adalékok adagolása Műanyaggyártás: Kiegészítő szerek adagolása Textilipar: Színező segédeszközök adagolása Galvántechnika: Savak/lúgok adagolása Autóipar: Tisztítószerek adagolása Élelmiszeripar: Kész anyagok, koncentrátumok, CIP-tisztítószerek adagolása Pool & Wellness: Fertőtlenítőszerek adagolása Sigma-bCGHR Sigma többrétegű biztonsági membrán (1: membránszakadás jelzése) Motoros adagolószivattyúk es termékkatalógus 1-1

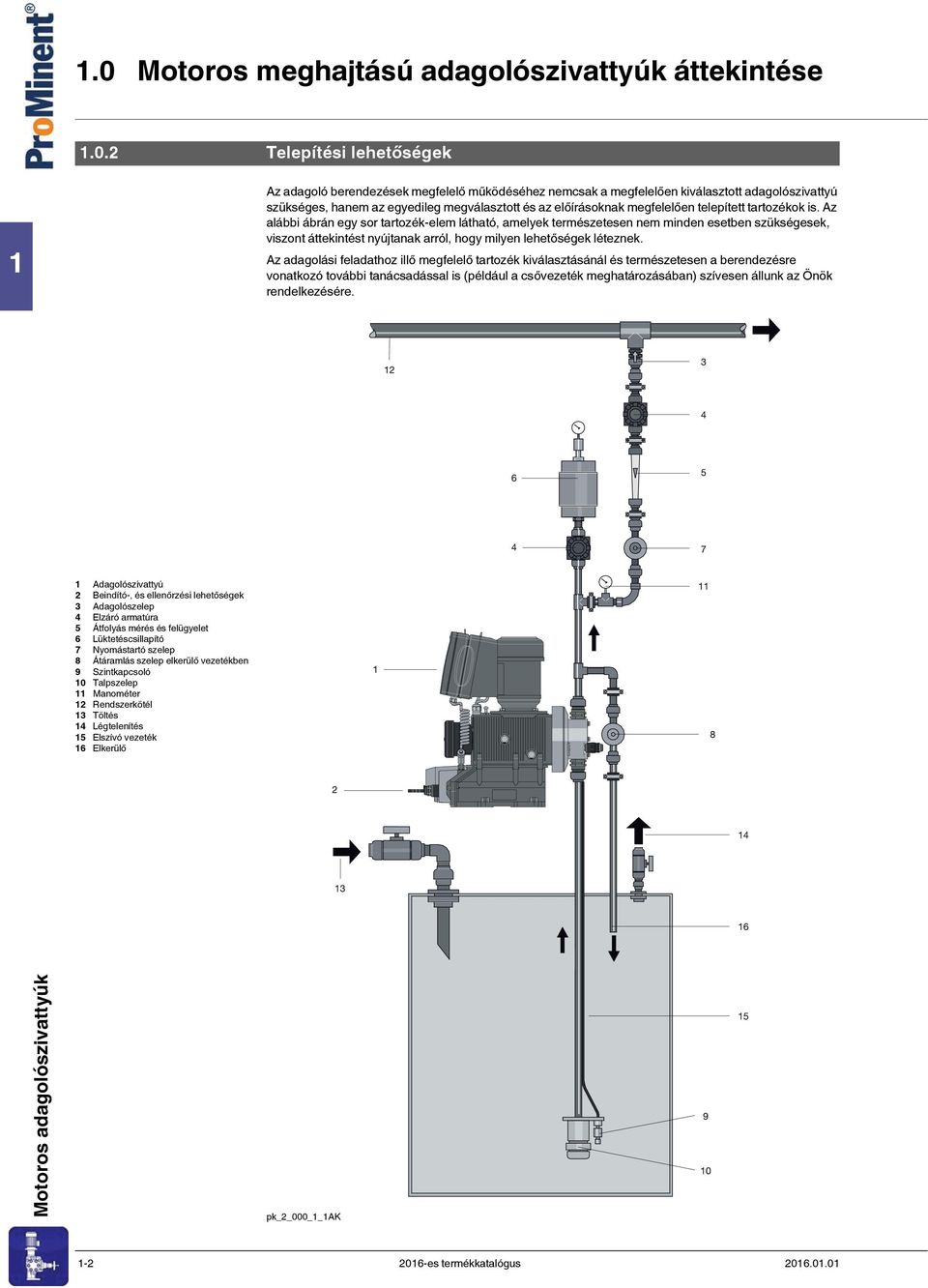

12 1.0 Motoros meghajtású adagolószivattyúk áttekintése Telepítési lehetőségek 1 Az adagoló berendezések megfelelő működéséhez nemcsak a megfelelően kiválasztott adagolószivattyú szükséges, hanem az egyedileg megválasztott és az előírásoknak megfelelően telepített tartozékok is. Az alábbi ábrán egy sor tartozék-elem látható, amelyek természetesen nem minden esetben szükségesek, viszont áttekintést nyújtanak arról, hogy milyen lehetőségek léteznek. Az adagolási feladathoz illő megfelelő tartozék kiválasztásánál és természetesen a berendezésre vonatkozó további tanácsadással is (például a csővezeték meghatározásában) szívesen állunk az Önök rendelkezésére. 1 Adagolószivattyú 2 Beindító-, és ellenőrzési lehetőségek 3 Adagolószelep 4 Elzáró armatúra 5 Átfolyás mérés és felügyelet 6 Lüktetéscsillapító 7 Nyomástartó szelep 8 Átáramlás szelep elkerülő vezetékben 9 Szintkapcsoló 10 Talpszelep 11 Manométer 12 Rendszerkötél 13 Töltés 14 Légtelenítés 15 Elszívó vezeték 16 Elkerülő Motoros adagolószivattyúk pk_2_000_1_1ak es termékkatalógus

13 1.1 Vario C motoros meghajtású membrános adagolószivattyú 1.1Vario C motoros meghajtású membrános adagolószivattyú Vario C motoros meghajtású membrános adagolószivattyú Az alapszivattyú egyszerű alkalmazásokhoz Teljesítménytartomány: 8 76 l/ó, 10 4 bar A Vario C motoros membrános adagolószivattyú magas folyamatminőséget nyújt az egyszerű adagolási folyamatok folyamatos adagolása érdekében. Például az adalékok vagy pelyhesítő szerek vegyszeradagolás során történő adagolásához használható. 1 Előnyei Jó szívási teljesítmény, lágy adagolólöket és folyamatos, pontos adagolás Magas folyamatminőség: Az adagolás reprodukálhatósága jobb, mint ±2% a 30 és 100% közötti lökethossz-beállítási tartományban Rugalmasan igazodik a szállítási teljesítményhez az 1%-os lépésekben beállítható lökethossznak köszönhetően Üvegszál-erősítésű műanyagház A 4 különböző csökkenő hajtóműáttételnek a 2 különböző méretben, 4 különböző anyagból kapható szállítóegység-kivitelnek köszönhetően jól illeszkedik a konkrét alkalmazáshoz Tetszés szerint háromfázisú szabványmotoros vagy egyfázisú váltóáramú motoros meghajtással szállítható Ügyfélspecifikus kivitelek kérésre lehetségesek Műszaki részletek pk_2_126 Vario C Lökethossz: 3 mm Lökethossz beállítási tartománya: % Lökethossz beállítása: kézzel, önreteszelő forgatható gomb segítségével Az adagolás reprodukálhatósága meghatározott feltételek teljesítése és megfelelő telepítés esetén jobb, mint ±2% a 30 és 100% közötti lökethossz-beállítási tartományban A közeggel érintkező anyagok: PP, PVC, PVDF, / rozsdamentes acél PTFE adagolómembrán Motor: Háromfázisú motor (0,07 KW, 230/400 V, 50/60 Hz) vagy egyfázisú váltóáramú motor (0,06 kw, 230 V 50 Hz vagy 115 V, 60 Hz) Védelmi osztály: IP 55 Üvegszál-erősítésű műanyagház Biztonságtechnikai okokból a telepítés során minden motoros adagolószivattyúnál megfelelő túlfolyó berendezéseket kell tervezni. Alkalmazási terület Vegyszerek adagolása az ivó-, hűtő- és szennyvíz körforgásaiba Adalékok, pelyhesítő szerek stb. adagolása Motoros adagolószivattyúk es termékkatalógus 1-3

14 1.1 Vario C motoros meghajtású membrános adagolószivattyú Műszaki adatok 1 Típus VAMc 1500 ford./perc és 50 Hz motorral 1800 ford./perc fordulatú motorral 60 Hz üzemmód esetén Szállítási teljesítmény max. ellen esetén Max. löket Szállítási teljesítmény max. ellen esetén Max. löket Engedélyezett elő - szívó oldal Csatlakozás szívó/ nyomó oldal bar l/h ml/löket löket/perc psi l/h/gph (US) löket/perc m v.o. bar G NÁ ,6/2, ,8 3/ ,2/5, ,8 3/ ,2/8, ,8 3/ ,4/13, ,8 3/ ,4/3, ,7 3/ ,8/7, ,7 3/ ,0/12, ,7 3/ ,8/20, ,7 3/4 10 Az összes szivattyú kiszállítási súlya 6/7,2 kg (PVDF/SS) Közeggel érintkező anyagok Szívómagasság Szerkezeti Adagolófej Szívó-/ Tömítések Szelepgolyók Szelepülék anyag nyomócsatlakozás PPE PP PP EPDM Kerámia PP PCB PVC PVC FKM Kerámia PVC PVT PVDF PVDF PTFE Kerámia PTFE SST Rozsdamentes acél W.Nr Rozsdamentes acél W.Nr PTFE Rozsdamentes acél W.Nr PTFE Motor adatok Azonosító kód - jellemző Tápfeszültség Megjegyzések S 3 fázis, IP V/ V 50 Hz 0,07 kw V/ V 60 Hz 0,07 kw M 1 fázis AC, IP V ± 5% 50/60 Hz 0,06 kw N 1 fázis AC, IP V ± 5 % 60 Hz 0,06 kw További információkért kérje a motor adatlapjait. Különleges motorok illetve karimák különleges motorokhoz külön kérés esetén. A 2005/32/EK ökodizájn irányelv értelmében a 0,75 kw -nál kisebb teljesítményű motorok és a fordulatszabályozott üzemű motorok nem esnek az IEC2 szabvány hatálya alá. Motoros adagolószivattyúk es termékkatalógus

15 1.1 Vario C motoros meghajtású membrános adagolószivattyú Megrendelési rendszer - Termékazonosító kód alapján: VAMc Vario membrános adagolószivattyú VAMc Típus* bar l/h Adagolófej anyaga PPE PP, tömítés EPDM PCB PVC, tömítés FKM PVT PVDF, PTFE tömítés SST Rozsdamentes acél, tömítés PTFE Adagolófej kivitel 0 Szeleprugó nélkül (standard) 1 2 szeleprugóval, Hastelloy C4 Hidraulikus csatlakozás 0 Standard csatlakozás 1 Hollandi anya és PVC közdarab 2 Hollandi anya és PP közdarab 3 Hollandi anya és PVDF közdarab 4 Hollandi anya és rozsdamentes acél közdarab 5 Hollandi anya és PVC tömlőcsatlakozó 6 Hollandi anya és PP tömlőcsatlakozó 7 Hollandi anya és PVDF tömlőcsatlakozó 8 Hollandi anya és rozsdamentes acél tömlőcsatlakozó Kivitel 0 ProMinent -logóval (standard) 1 ProMinent -logó nélkül M Módosított Elektromos tápfeszültség S 3 fázis, 230 V / 400 V; 50/60 Hz M 1 fázisú váltóáram 230 V; AC 50/60 Hz N 1 fázisú váltóáram 115 V; AC 60 Hz Löketszenzor 0 Löketszenzor nélkül 3 Löketszenzorral (Namur) Lökethossz beállítás 0 Manuális (standard) 1 * 1. és 2. = ellen [bar]; 3., 4., 5. = szállítási teljesítmény [l/h] Motoros adagolószivattyúk es termékkatalógus 1-5

16 1.2 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) Pótalkatrészek Az alkatrészkészlet általában a szállítóegységek kopásnak kitett alkatrészeit tartalmazza. A szállítási csomag tartalma a PPE, PCB, PVT munkaanyag változatoknál: 1 1 adagolómembrán 1 teljes szívószelep 1 teljes szelep 2 szelepgolyók 1 komplett tömítőkészlet (O-gyűrűk ill. tokgyűrűk a PVT-változatnál) A szállítási csomag tartalma az SST munkaanyag változatnál: 1 adagolómembrán 2 szelepgolyók 1 teljes tömítőkészlet (tokgyűrűk, lapos tömítések, golyóülés) Alkatrészkészlet mágneses membrános adagolószivattyúhoz Vario c Azonosító kód: típus VAMc 10008, 10016, 07026, Szállító egység Közeggel érintkező anyagok Megrendelési FM NÀ 10 PPE FM NÀ 10 PCB FM NÀ 10 PVT FM NÀ 10 SST Azonosító kód: típusok VAMc 07012, 07024, 04039, Szállító egység Közeggel érintkező anyagok Megrendelési FM NÀ 10 PPE FM NÀ 10 PCB FM NÀ 10 PVT FM NÀ 10 SST Pótmembrán mágneses membrános adagolószivattyúhoz Vario c Megrendelési Vario, FM 042 típus VAMc 10008, 10016, 07026, Vario, FM 063 típus VAMc 07012, 07024, 04039, pk_2_105_1 Tartozékok Motoros adagolószivattyúk Talpszelepek motoros adagolószivattyúkhoz lásd a következő oldalt: 1-47 Adagolószelepek motoros adagolószivattyúkhoz lásd a következő oldalt: 1-49 Csatlakozórészek és tömítések motoros adagolószivattyúkhoz lásd a következő oldalt: 1-66 Szívólándzsák, szívókészletek és szintkapcsolók motoros adagolószivattyúkhoz lásd a következő oldalt: 1-55 Fordulat szabályozások lásd a következő oldalt: 1-73 Termikus adagolás figyelés lásd a következő oldalt 1-83 Pótalkatrészek Különleges szerelvények lásd a következő oldalt: Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) es termékkatalógus

17 1.2 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) 1 Motoros adagolószivattyúk es termékkatalógus 1-7

18 1.2 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) 1 Robusztus szivattyú a biztonságos használathoz Teljesítménytartomány: l/ó, 12 4 bar A Sigma/ 1 Basis egy nagyon robusztus motoros membrános adagolószivattyú, amely szabadalmaztatott többrétegű biztonsági membránjával nagyfokú folyamatbiztonságot biztosít. Sokfajta meghajtási változatot kínál, például háromfázisú vagy egyfázisú váltóáramú motorokat, az ATEX-tanúsítású Exe- és Exde-tartományokhoz is. A Sigma/ 1 membrános adagolószivattyú a Sigma/ 2 és Sigma/ 3 típusú szivattyúkkal együtt egy folyamatos termékcsaládot képez. Ezzel a 17 és l/ó közötti teljesítménytartományt fedi le, egységes kezelési koncepciót, vezérlési koncepciót és pótalkatrész-kezelést biztosítva. Sokfajta meghajtási változat áll rendelkezésre, az ATEX-tanúsítású Exe- és Exde-tartományokban való használathoz is. Előnyei Nagy folyamatbiztonság: Az optikai (extra tartozékként elektronikus) jelzéssel ellátott szabadalmaztatott többrétegű biztonsági membránnak köszönhetően az adagolt közeg káreset következtében sem jut kintre vagy a szivattyú hajtásába. Integrált túlfolyószelep a szivattyú túlterhelés elleni védelméhez Megbízható működés a légtelenítési lehetőségnek köszönhetően a szívási folyamat közben is Rugalmasan igazodik a folyamathoz: P_SI_0128_SW Sigma/ 1 alaptípus A Sigma teljes gyártási sora alapértelmezettként a fiziológiailag kifogástalan a közeggel érintkező anyaghoz kivitelben készült. Az elektropolírozott rozsdamentes acél adagolófejjel és EHEDG-tanúsítvánnyal rendelkező adagolószivattyúk lehetővé teszik a nagy higiéniai igényű alkalmazásoknál való használatot Illeszkedés a speciális beépítési helyzetekhez, mivel alapértelmezettként bal oldali szállítóegység választható Meghajtási változatok széles választéka az Exe- és Exde-tartományokban történő használathoz is, és különböző peremkivitelek az ügyfélspecifikus motorokkal való használathoz Ügyfélspecifikus kivitelek kérésre lehetségesek Műszaki részletek Motoros adagolószivattyúk P_SI_0065_C1 1: Membránszakadás kijelzés P_SI_0152_SW Sigma/ 1, szállítóegység a bal oldalon Lökethossz: 4 mm, Lökethossz beállítási tartománya: 0 100% Lökethossz beállítása: kézzel, önreteszelő forgatható gombbal, 1%-os lépésekben (extra tartozékként beállító vagy szabályozó meghajtóval) Az adagolás reprodukálhatósága meghatározott feltételek teljesítése és megfelelő telepítés esetén jobb, mint ±2% a 30 és 100% közötti lökethossz-beállítási tartományban. A közeggel érintkező anyagok: PVDF, / nemesacél, kérésre különleges anyagok Szabadalmaztatott többrétegű biztonsági membrán a membránszakadás optikai kijelzésével (extra tartozékként a membránszakadás kontaktus általi jelzésével) Integrált hidraulikus túlfolyó- és légtelenítő szelep Meghajtóváltozatok széles választéka: Háromfázisú szabványmotor, egyfázisú váltóáramú motor, motorok az Exe- és Exde-tartományokban történő használathoz, különböző peremkivitelek az ügyfélspecifikus motorokkal való használathoz IP 55 védelmi osztály (opcionálisan II2GEExeIIT3, II2GEExdIICT4) Üvegszál-erősítésű műanyagház Alapértelmezettként bal oldali szállítóegység választható Biztonságtechnikai okokból a telepítés során minden mechanikus működtetésű membrános adagolószivattyúnál megfelelő túlfolyó berendezéseket kell tervezni Alkalmazási terület Vegyszerek mennyiségarányos hozzáadása a vízkezelésnél, pl. klór-fehérítőlúg az ivóvíz fertőtlenítéséhez Vegyszerek hozzáadása a mért értéktől függően, pl. sav és lúg adagolás ph-semlegesítéshez a szennyvízkezelésnél Vegyszerek idővezérelt hozzáadása a hűtővíz körforgásához Impulzusvezérelt adagolás a különböző térfogatok betöltésekor, pl. a manométerek glicerinnel történő feltöltésekor es termékkatalógus

19 1.2 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) Sigma alapkivitel vezérlése (S1Ba) Lökethossz-állító/szabályozó hajtómű Állító hajtómű a lökethossz automatikus beállításához, beállítási időtartam kb. 1 másodperc / 1 % lökethossz, 1 kohm-os potenciométer, IP 54 védelmi osztály. Szabályozó hajtómű állító hajtóművel és beépített követő szabályozóval a lökethossz szabványos jellel történő beállításához. Szabványos 0/4-20 ma bemenet, % lökethossznak felel meg, kapcsoló manuális/automatikus üzemmód kiválasztásához, nyomógomb a lökethossz manuális beállításához, a lökethossz pozíciójának mechanikus kijelzése. 0/4-20 ma kimenet a tényleges érték távkijelzéséhez. 1 Szabályozható fordulatú motorok integrált frekvenciaváltóval (V jelzésű azonosító kód) Feszültségellátás 1 fázis 230 V, 50/60 Hz, 0,18 kw Kívülről vezérelhető 0/4-20 ma-es jellel (lásd a pk_2_103. ábrát). Kérésre kívülről vezérelhető PROFIBUS -DP interfészen keresztül pk_2_103 Fordulat-szabályozott motor integrált frekvencia-átalakítóval Fordulat-szabályozás frekvenciaátalakítóval (Z jelzésű azonosító kód) A teljes fordulat-szabályozás egy frekvenciaátalakítóból és egy szabályozható fordulatú 0,09 kw-os motorból áll Fiziológiailag kifogástalan (FDA) közeggel érintkező anyag kivitel Minden, a közeggel érintkező anyag fiziológiailag kifogástalan (FDA) a közeggel érintkező anyagok tekintetében, az FDA-irányelvnek megfelelően. FDA-irányelvek: PTFE anyag: FDA-sz. 21 CFR PVDF anyag: FDA-sz. 21 CFR Kapható PVT és SST anyagú kivitel. Azonosító kód példa: S1BaH04084PVTS00 F S000 Sigma/ 1 alaptípus, "Szállítóegység a bal oldalon" kivitel Ez a kivitel további illesztési lehetőségeket kínál különleges beszerelési helyzeteknél, pl. kombináció tartályokkal, polcokkal stb. Azonosító kód példa: S1BaH07042PVTS00 5 S000 P_SI_0152_SW Sigma/ 1, szállítóegység a bal oldalon Motoros adagolószivattyúk es termékkatalógus 1-9

20 1.2 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) Műszaki adatok 1 Típus S1Ba 1500 ford./perc és 50 Hz motorral Szállítási Max. teljesítmény max. löket ellen esetén 1800 ford./perc fordulatú motorral 60 Hz üzemmód esetén Szállítási Max. teljesítmény max. löket ellen esetén A TTT teljesítményadatait lásd a PVT típusnál Közeggel érintkező anyagok Szívómagasság Engedé-lyezett elő - szívó oldal Csatlakozás szívó/nyomó oldal Kiszállítási tömeg bar l/h ml/löket löket/perc psi l/h/gph (US) löket/perc m v.o. bar G NÁ kg PVT , ,4/5, / SST , ,4/5, / PVT , ,0/11, / SST , ,0/11, / PVT , ,0/15, / SST , ,0/15, / PVT , ,4/6, / SST , ,4/6, / PVT , ,8/13, / SST , ,8/13, / PVT , ,0/20, / SST , ,0/20, / PVT , ,4/13, SST , ,4/13, PVT , ,8/26, SST , ,8/26, PVT , ,0/38, SST , ,0/38, Szerkezeti anyag Adagolófej Szívó-/ Tömítések/ Golyók integrált túlfolyószelep nyomócsatlakozás golyós szelepülés PVT PVDF PVDF PTFE/PTFE Kerámia PVDF/FKM vagy EPDM SST Rozsdamentes acél, Rozsdamentes acél, PTFE/PTFE Rozsdamentes acél, Rozsdamentes acél/fkm vagy EPDM TTT* PTFE 25% szénnel PVDF PTFE/PTFE Kerámia Motoros adagolószivattyúk * speciálisan az Ex-tartományhoz F kivitelnél a golyós szelepülés anyaga PVDF Motor adatok Tulajdonság Tápfeszültség Δ / Y Megjegyzések azonosítókódja S 3 ph, IP V/ V V/ V 50 Hz 60 Hz 0,09 kw 0,09 kw T 3 ph, IP V/ V 50 Hz 0,09 kw PTC-vel, fordulat szabályzótartomány 1: V/ V 60 Hz 0,09 kw R 3 ph, IP V/ V 50 Hz 0,09 kw PTC-vel, fordulat szabályzótartomány 1:20 idegen szellőzővel 1ph 230 V; 50/60Hz V0 1 ph, IP V ± 10 % 50/60 Hz 0,18 kw Fordulat-szabályzómotor integrált frekvenciaátalakítóval, szabályzótartomány 1:20 M 1 ph AC, IP V ± 5% 50/60 Hz 0,12 kw N 1 ph AC, IP V ± 5 % 60 Hz 0,12 kw L1 3 ph, II2GEExellT V/ V 50 Hz 0,12 kw L2 3 ph, II2GEExdllCT V/ V 50 Hz 0,18 kw PTC-vel, fordulat szabályzótartomány 1:5 P1 3 ph, II2GEExellT V/ V 60 Hz 0,12 kw P2 3 ph, II2GEExdllCT V/ V 60 Hz 0,18 kw PTC-vel, fordulat szabályzótartomány 1:5 További információkért kérje a motor adatlapjait. Különleges motorok illetve karimák különleges motorokhoz külön kérés esetén. A 2005/32/EK ökodizájn irányelv értelmében a 0,75 kw -nál kisebb teljesítményű motorok és a fordulatszabályozott üzemű motorok nem esnek az IEC2 szabvány hatálya alá. Megjegyzés az Ex-zónában való használathoz A robbanásveszélyes üzemelési helyeken csak a 94/9/EK ATEX-irányelvnek megfelelő jelöléssel ellátott szivattyúk alkalmazhatók. A jelölésen szereplő robbanási csoport, kategória és védelmi mód feleljen meg vagy legyen jobb a tervezett alkalmazási területre megadott feltételeknél es termékkatalógus

21 1.2 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) Sigma/ 1 alapkivitel (S1Ba) S1Ba Meghajtás fajtája H Főhajtómű, membrán Szivattyútípus bar l/h bar l/h Adagolófej anyaga PV PVDF (max. 10 bar) SS Nemesacél TT PTFE + 25% szén (max. 10 bar) Tömítőanyag T PTFE-tömítés Kiszorító elem S Többrétegű biztonsági membrán a szakadás optikai kijelzésével A Többrétegű biztonsági membrán a szakadás jelzésével (kontaktus) Adagolófej kivitel 0 Szeleprugó nélkül 1 2 szeleprugóval, Hastelloy C; 0,1 bar 4** Biztonsági lefúvató szeleppel, tömítés FKM, szeleprugó nélkül, csak PV és SS típusoknál 5** Biztonsági lefúvató szeleppel, tömítés FKM, szeleprugóval, csak PV és SS típusoknál 6** Biztonsági lefúvató szeleppel, tömítés EPDM, szeleprugó nélkül, csak PV és SS típusoknál 7** Biztonsági lefúvató szeleppel, tömítés EPDM, szeleprugóval, csak PV és SS típusoknál Hidraulikus csatlakozás 0 Standard csatlakozás 1 Hollandi anya és PVC közdarab 2 Hollandi anya és PP közdarab 3 Hollandi anya és PVDF közdarab 4 Hollandianya és SS betét** 7 Hollandi anya és PVDF tömlőcsatlakozó 8 Hollandi anya és nemesacél tömlőcsatlakozó 9 Hollandi anya és hegesztett nemesacél tömlőcsatlakozó Kivitel 0 ProMinent -logóval (standard) 1 ProMinent -logó nélkül M Módosított F fiziológiailag kifogástalan (FDA) a közeggel érintkező anyag tekintetében 5 A szállítóegység a bal oldalon van Elektromos tápfeszültség S 3 fázisú, 230 V/400 V 50/60 Hz T 3 ph, 230 V/400 V 50/60 Hz, PTC-vel R Fordulatszabályozott motor, 3 fázis, 230/400 V, PTC-vel, külső szellőztetővel 1 fázis 230 V 50/60 Hz V (0) Fordulat szabályozó motor integrált FU 1 fázisú 230 V, 50/60 Hz Z Fordulat szabályozás kpl. 1 fázisú, 230 V, 50/60 Hz (Szabályozó motor + FU) M 1 fázisú váltóáram, 230 V 50/60 Hz N 1 fázisú váltóáram, 115 V 60 Hz L 3 fázisú, 230 V/400 V, 50 Hz, (Exe, Exd) P 3 fázisú, 265 V/440 V, 60 Hz, (Exe, Exd) 2 Motor nélkül, C 42 karimával (NEMA) 3 motor nélkül, B 5, méret 120 (DIN) Védelmi osztály 0 IP 55 (Standard) 1 Exe-kivitel ATEX-T3 2 Exd-kivitel ATEX-T4 Löketszenzor 0 Löketszenzor nélkül (Standard) 2 Ütemadó relé (Reed-relé) 3 Löketszenzor (Namur), Ex-zóna Lökethossz beállítás 0 Manuális (Standard) 1 Állító motorral, 230 V/50/60 Hz 2 Állító motorral, 115 V/50/60 Hz 3 Szabályozó motorral ma 230 V/50/60 Hz 4 Szabályozó motorral ma 230 V/50/60 Hz 5 Szabályozó motorral ma 115 V/50/60 Hz 6 Szabályozó motorral ma 115 V/50/60 Hz * 10 bar PVDF- és TTT-verziónál. ** Sorozatban tömlőcsatlakozóval az elkerülő vezetékben. Menetes csatlakozás kérésre. *** a betét belső menete SS DN10-Rp 3/8, DN15-Rp 1/2 Kívánságra elektropolírozott rozsdamentes acél adagolófejek (< Ra 0,8) is kaphatók EHEDG-tanúsítvánnyal (European Hygienic Eng. Design Group) EL típus I. osztály. Motoros adagolószivattyúk es termékkatalógus 1-11

22 1.2 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) Pótalkatrészek 1 Az alkatrészkészlet általában a szállítóegységek kopásnak kitett alkatrészeit tartalmazza. A szállítási csomag tartalma a PVT munkaanyag-változatnál: 1 adagolómembrán 1 teljes szívószelep 1 teljes szelep 2 szelepgolyók 1 elasztomer tömítéskészlet (EPDM, FKM-B) 2 golyósülés-tárcsák 4 formaösszekötő tömítés A szállítási csomag tartalma az SST munkaanyag változatnál: 1 adagolómembrán 2 szelepgolyók 4 teljes tömítőkészlet (tokgyűrűk, golyóülésű tárcsák) 4 formaösszekötő tömítés Alkatrészkészlet Sigma/ 1 többrétegű biztonsági membrános kivitelhez (Érvényes az alábbi azonosító kódokra: típus 12017, 12035, 10050) Szállító egység Közeggel érintkező anyagok Megrendelési FM 50 - NÀ 10 PVT/TTT FM 50 - NÀ 10 SST FM 50 - NÀ 10 SST 2 szeleppel kompl (Érvényes az alábbi azonosító kódokra: típus 10022, 10044, 07065) Szállító egység Közeggel érintkező anyagok Megrendelési FM 65 - NÀ 10 PVT/TTT FM 65 - NÀ 10 SST FM 65 - NÀ 10 SST 2 szeleppel kompl (Érvényes az alábbi azonosító kódokra: típus 07042, 04084, 04120) Szállító egység Közeggel érintkező anyagok Megrendelési FM NÀ 15 PVT/TTT FM NÀ 15 SST FM NÀ 15 SST 2 szeleppel kompl Sigma/ 1 pótalkatrészkészlet régi adagolómembrános kivitelhez (Érvényes az alábbi azonosító kódokra: típus 12017, 12035, 10050) Szállító egység Közeggel érintkező anyagok Megrendelési FM 50 - NÀ 10 PVT FM 50 - NÀ 10 SST FM 50 - NÀ 10 SST 2 szeleppel kompl Motoros adagolószivattyúk (Érvényes az alábbi azonosító kódokra: típus 10022, 10044, 07065) Szállító egység Közeggel érintkező anyagok Megrendelési FM 65 - NÀ 10 PVT FM 65 - NÀ 10 SST FM 65 - NÀ 10 SST 2 szeleppel kompl (Érvényes az alábbi azonosító kódokra: típus 07042, 04084, 04120) Szállító egység Közeggel érintkező anyagok Megrendelési FM NÀ 15 PVT FM NÀ 15 SST FM NÀ 15 SST 2 szeleppel kompl es termékkatalógus

23 1.2 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (alapkivitel) Sigma/ 1 pótalkatrészkészlet FDA (fiziológiailag kifogástalan) kivitel ára (Érvényes az alábbi azonosító kódokra: típus 12017, 12035, 10050) Szállító egység Közeggel érintkező anyagok Megrendelési FM 50 - NÀ 10 PVT FM 50 - NÀ 10 SST szelepek nélkül FM 50 - NÀ 10 SST szelepekkel (Érvényes az alábbi azonosító kódokra: típus 10022, 10044, 07065) 1 Szállító egység Közeggel érintkező anyagok Megrendelési FM 65 - NÀ 10 PVT FM 65 - NÀ 10 SST szelepek nélkül FM 65 - NÀ 10 SST szelepekkel (Érvényes az alábbi azonosító kódokra: típus 07042, 04084, 04120) Szállító egység Közeggel érintkező anyagok Megrendelési FM NÀ 15 PVT FM NÀ 15 SST szelepek nélkül FM NÀ 15 SST szelepekkel Többrétegű biztonsági membrán (standard) Megrendelési FM 50 (típus 12017; 12035; 10050) FM 65 (típus 10022; 10044; 07065) FM 120 (típus 07042; 04084; 04120) Adagolómembrán (régi kivitel) Megrendelési Sigma/ 1 FM 50 (12017; 12035; 10050) Sigma/ 1 FM 65 (10022; 10044; 07065) Sigma/ 1 FM 120 (07042; 04084; 04120) Pótalkatrészkészlet az integrált túlfolyószelephez Két nyomórugóval Hast C-ből és egyenként négy FKM-A és EPDM O-gyűrűvel Anyagkivitel Tömítések Megrendelési ETS ÜV 4 bar PVT/SST FKM-A/EPDM ETS ÜV 7 bar PVT/SST FKM-A/EPDM ETS ÜV 10 bar PVT/SST FKM-A/EPDM ETS ÜV 12 bar PVT/SST FKM-A/EPDM Tartozékok Talpszelepek motoros adagolószivattyúkhoz lásd a következő oldalt: 1-47 Adagolószelepek motoros adagolószivattyúkhoz lásd a következő oldalt: 1-49 Csatlakozórészek és tömítések motoros adagolószivattyúkhoz lásd a következő oldalt: 1-66 Szívólándzsák, szívókészletek és szintkapcsolók motoros adagolószivattyúkhoz lásd a következő oldalt: 1-55 Fordulat szabályozások lásd a következő oldalt: 1-73 Termikus adagolás figyelés lásd a következő oldalt 1-83 Pótalkatrészek Különleges szerelvények lásd a következő oldalt: 1-80 Motoros adagolószivattyúk es termékkatalógus 1-13

24 1.3 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) 1.3Sigma/ 1 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) Sigma/ 1 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) 1 Intelligens szivattyú a biztonságos használathoz sok alkalmazási területen Teljesítménytartomány: l/ó, 12 4 bar A Sigma/ 1 Control egy nagyon robusztus motoros membrános adagolószivattyú, amely sokféle alkalmazásnál rugalmasan használható. A szabadalmaztatott többrétegű biztonsági membrán nagy folyamatbiztonságot biztosít. Kiemelkedik intelligens tulajdonságaival, mint a levehető kezelőegységgel és a beállítható adagolóprofilokkal, továbbá a nagyú meghajtási és vezérlési változattal. A Sigma/ 1 Control membrános adagolószivattyú a Sigma/ 2 Control és Sigma/ 3 Control típusú szivattyúkkal együtt egy folyamatos termékcsaládot képez. Ezáltal a 17 és l/ó közötti teljesítménytartomány fedhető le. A Sigma Control teljes terméksora olyan intelligens tulajdonságokkal lett ellátva, amelyek nagy fokú kezelési kényelmet, biztonságot és hatékonyságot nyújtanak. A szivattyú sorozata levehető kezelőegységgel rendelkezik, emellett beállítható adagolóprofilok gondoskodnak az optimális adagolási eredményekről. Előnyei Nagy folyamatbiztonság: P_SI_0129_SW Sigma/ 1 vezérlőtípus Az optikai (extra tartozékként elektronikus) jelzéssel ellátott szabadalmaztatott többrétegű biztonsági membránnak köszönhetően az adagolt közeg káreset következtében sem jut kintre vagy a szivattyú hajtásába. A szivattyú vezérlésben beépített túlterhelés lekapcsolás a szivattyú túlterhelés elleni védelmére és ezen keresztül a blokkok jelentősen csökkentett ütései. Beépített túlfolyószelep a szivattyú túlterhelés elleni védelmére, valamint megbízható funkció szellőzési lehetőséggel az elszívó folyamat alatt Az adagolás reprodukálhatósága meghatározott feltételek teljesítése és megfelelő telepítés esetén jobb, mint ±2% a 30 és 100% közötti lökethossz-beállítási tartományban. Rugalmasan igazodik a folyamathoz: Levehető kezelőegység nagy megvilágított LCD-kijelzővel a kezelés nagyfokú kényelméért Adagolóprofilok az optimális adagolási eredmények érdekében A teljes Sigma széria Fiziológiailag elkerülhetetlen a közeg által érintett nyersanyagoknál standard kivitelezésben választható, ill. elektropolírozott nemesacél adagolófejjel és EHEDG tanúsítvánnyal higiéniailag nagyigényű alkalmazásoknál használható. Különböző vezérlési változatok választhatók, így a buszvezérelt berendezésekhez is probléma nélkül csatlakozhat a PROFIBUS Illeszkedés a speciális beépítési helyzetekhez, mivel alapértelmezettként bal oldali szállítóegység választható Ügyfélspecifikus kivitelek kérésre lehetségesek Motoros adagolószivattyúk P_SI_0065_C1 1: Membránszakadás kijelzés P_SI_0153_SW Sigma/ 1 vezérlőtípus, szállítóegység a bal oldalon Műszaki részletek Lökethossz: 4 mm, Lökethossz beállítási tartománya: 0 100% Lökethossz beállítása: kézzel, önreteszelő forgatható gomb segítségével, 1%-os lépésekben Az adagolás reprodukálhatósága meghatározott feltételek teljesítése és megfelelő telepítés esetén jobb, mint ±2% a 30 és 100% közötti lökethossz-beállítási tartományban A közeggel érintkező anyagok: PVDF, / nemesacél, kérésre különleges anyagok Szabadalmaztatott többrétegű biztonsági membrán a membránszakadás optikai kijelzésével (extra tartozékként a membránszakadás kontaktus általi jelzésével) Integrált hidraulikus túlfolyó- és légtelenítő szelep Levehető kezelőegység (HMI) nagy megvilágított LCD-kijelzővel Adagolóprofilok az optimális adagolási eredmények érdekében Tápellátás: 1 fázis, V ±10%, 240 V ±6%, 50/60 Hz, (110 W) Védelmi osztály: IP 65 Üvegszál-erősítésű műanyagház Alapértelmezettként bal oldali szállítóegység választható Biztonságtechnikai okokból a telepítés során minden mechanikus működtetésű membrános adagolószivattyúnál megfelelő túlfolyó berendezéseket kell tervezni. Alkalmazási terület Vegyszerek mennyiségarányos hozzáadása a vízkezelésnél, pl. klór-fehérítőlúg az ivóvíz fertőtlenítéséhez Semlegesítés a szennyvízkezelésben Vegyszerek idővezérelt hozzáadása a hűtővíz körforgásához Impulzusvezérelt adagolás a különböző térfogatok betöltésekor, pl. a manométerek glicerinnel történő feltöltésekor es termékkatalógus

25 1.3 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) Levehető kezelőegység (HMI) A kezelőegység (HMI) közvetlenül az adagolószivattyúra valamint a szivattyú mellett a falra rögzíthető. Ez az üzemeltetőnek lehetőségek tárházát nyújtja ahhoz, hogy hozzáférhetően és kezelőbarát módon integrálja az adagolóberendezést a rendszerbe. Ezen kívül a levehető kezelőegység kiegészítő védelmet nyújt az adagolószivattyú illetéktelen kezelése, ill. a szivattyúbeállítások módosítása ellen. A kezelőegység pl. a projekt alkalmazások esetén teljesen eltávolítható. Az adagolószivattyú egyes funkcióit öt programgombbal egyszerűen lehet kiválasztani és beállítani. Egy megvilágított LCD-kijelző tájékoztat a mindenkori üzemi állapotról. A kezelő- és a vezérlőegységen világító diódák jelzik a szivattyú funkcióit, ill. a szivattyú állapotát. 1 P_SI_0099_SW3 Túlterhelés lekapcsolás Az új Sigma sorozat különleges tulajdonságként túlterhelés elleni automatikus lekapcsolással rendelkezik szivattyúvédő funkcióként. A mozgatási- és sebességprofilt az energiaigénnyel összhangban határoz hatjuk meg és értékelhetjük ki. Ezen adatok révén az energiaellátás a ténylegesen szükséges energiamennyiségre korlátozható. Túlterhelési helyzetben az energiaigény elemzése az adagolószivattyú automatikus felügyeletét eredményezi. Ez lehetővé teszi a túlterhelés elleni belső lekapcsolását, és ezzel kiegészítő védelmet nyújt a motoros adagolószivattyú ára. Adagolóprofilok Az adagolási profilok optimális adagolási eredményt biztosítanak az adagolószivattyúnak a vegyszerhez vagy az alkalmazáshoz llesztett adagolási viselkedése révén. A kiszorító löketmozgását a rendszer folyamatosan rögzíti és szabályozza, így a löket a kívánt adagolási profil szerint megy végbe. A szivattyú normál üzemmódban (1. séma), optimalizált nyomólökettel (2. séma) vagy optimalizált szívólökettel (3. séma) működtethető. Három tipikus adagolási profil idő szerinti lefutásának vázlatos ábrázolása. Normál üzemmódban a szívólöket és a nyomólöket időbeni alakulása hasonló (1. séma). Optimalizált nyomólöket (2. séma) esetén a nyomólöket elnyúlik, a szívólöket pedig lehetőleg gyorsan megy végbe. Ez a beállítás pl. olyan alkalmazásokhoz alkalmas, amelyek optimális keverési arányokat és a vegyszerek lehetőleg tartós bekeverését követelik meg. Optimalizált szívólöket (3. séma) esetén a szívólöket lehetőleg hosszú, ami a nagy viszkozitású és kigázosodó közegek pontos és egyszerű adagolását teszi lehetővé. Ez a beállítás ajánlott az NPSH érték minimalizálásához is. P_SI_0102_SW P_SI_0103_SW P_SI_0104_SW 1. séma: nyomólöket, szívólöket ugyanolyan formájú 2. séma: hosszú nyomólöket, rövid szívólöket 3. séma: rövid nyomólöket, hosszú szívólöket Fiziológiailag kifogástalan (FDA) közeggel érintkező anyag kivitel Minden, a közeggel érintkező anyag fiziológiailag kifogástalan (FDA) a közeggel érintkező anyagok tekintetében, az FDA-irányelvnek megfelelően. FDA-irányelvek: P_SI_0153_SW Sigma/ 1 vezérlőtípus, szállítóegység a bal oldalon PTFE anyag: FDA-sz. 21 CFR PVDF anyag: FDA-sz. 21 CFR Kapható PVT és SST anyagú kivitel. Azonosító kód példa: S1CbH07042PVTS01 F UA10S0DE Sigma/ 1 vezérelhető típus kivitel, "Szállítóegység a bal oldalon" Ez a kivitel további illesztési lehetőségeket kínál különleges beszerelési helyzeteknél, pl. kombináció tartályokkal, polcokkal stb. Azonosító kód példa: S1CbH07042PVTS01 5 UA10S0DE Motoros adagolószivattyúk es termékkatalógus 1-15

26 1.3 Sigma/ 1 motoros meghajtású membrános adagolószivattyú (vezérelhető típus) Műszaki adatok Típus S1Cb Szállítási teljesítmény max. ellen esetén Max. löket Szállítási teljesítmény max. ellen esetén Szívómagasság Engedélyezett elő - szívó oldal Csatlakozás szívó/nyomó oldal Kiszállítási tömeg 1 bar l/h ml/löket löket/perc psi gph (US) m v.o. bar G NÁ kg PVT , , / SST , , / PVT , , / SST , , / PVT , , / SST , , / PVT , , / SST , , / PVT , , / SST , , / PVT , , / SST , , / PVT , , SST , , PVT , , SST , , PVT , , SST , , Közeggel érintkező anyagok Nyersanyag Adagolófej Szívó-/ Tömítések/ Golyók integrált túlfolyószelep nyomócsatlakozás golyós szelepülés PVT PVDF PVDF PTFE/PTFE Kerámia PVDF/FKM vagy EPDM SST Rozsdamentes acél, Rozsdamentes acél, PTFE/PTFE Rozsdamentes acél, Rozsdamentes acél/fkm vagy EPDM F kivitelnél a golyós szelepülés anyaga PVDF Motor adatok Azonosító kód jelzés Feszültségellátás Megjegyzések U 1-fázis, IP V ±10% / 240 V ±6% 50/60 Hz 110 W Motoros adagolószivattyúk es termékkatalógus
