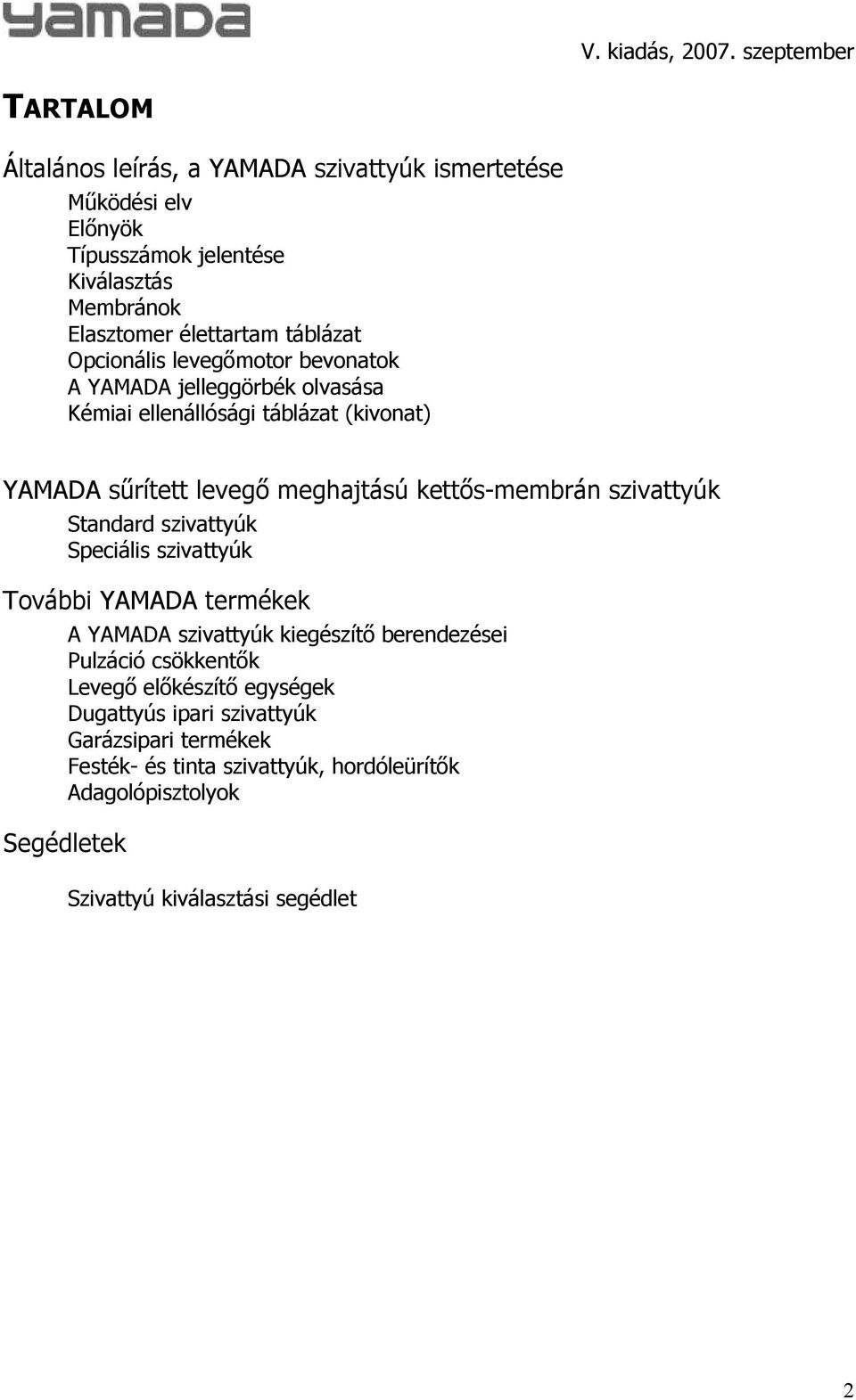

1 V. kiadás, szeptember TARTALOM Általános leírás, a YAMADA szivattyúk ismertetése M ködési elv El nyök Típusszámok jelentése Kiválasztás Membránok Elasztomer élettartam táblázat Opcionális leveg motor bevonatok A YAMADA jelleggörbék olvasása Kémiai ellenállósági táblázat (kivonat) YAMADA s rített leveg meghajtású kett s-membrán szivattyúk Standard szivattyúk Speciális szivattyúk További YAMADA termékek A YAMADA szivattyúk kiegészít berendezései Pulzáció csökkent k Leveg el készít egységek Dugattyús ipari szivattyúk Garázsipari termékek Festék- és tinta szivattyúk, hordóleürít k Adagolópisztolyok Segédletek Szivattyú kiválasztási segédlet 2

2 Yamada Europe BV Aquamarijnstraat 50 NL-7554 NS Hengelo The Netherlands A Japán YAMADA CORPORATION óta gyárt ipari szivattyúkat. A YAMADA európai vállalata a YAMADA EUROPE cég 1986 óta a hollandiai HENGELO városában m ködik. A YAMADA EUROPE ipari szivattyúk forgalmazásával, fejlesztésével foglalkozik. Az európai központ látja el Európát, a Közel-Keletet és Afrikát. A PROFILAXIS Kft óta hivatalos és kizárólagos magyarországi forgalmazója, szervize a YAMADA szivattyúknak. A YAMADA legf bb terméke a s rített leveg meghajtású kett s membránszivattyú és annak kiegészít i. Továbbá foglalkozunk a YAMADA ipari dugattyús szivattyúk, zsírzó szettek, nyomdaipari festéktartály ürít k forgalmazásával. Minden YAMADA termék és fejlesztés a vásárlók igényeihez igazodva a legmagasabb szint technológiával készül, követve az ISO9001 el írásait. Raktárkészletünk (szivattyúk és javítókészletek) naprakész, országos szerviz szolgáltatásunk és az ipari szivattyúk terén szerzett közel 15 éves tapasztalatunk garantálja partnereinkkel történ min ségi együttm ködést. Jelen katalógusunkban els sorban a YAMADA s rített leveg meghajtású membránszivattyúit (AODP) kívánjuk részletesen bemutatni és segítséget nyújtani a kiválasztásukhoz. Miért éppen YAMADA? - min ségi japán termék - kiemelked ár/érték arány, megbízhatóság - egyedi konstrukció, egyedi leveg oldali vezérl szelep - el re kalkulálható szervizciklus - a meghatározott szervizintervallumon belül folyamatos, megbízható m ködés - alacsony javítókészlet árak (a szivattyú teljes felújítása az új szivattyú árának max. 1/3-a) - rövid szállítási id (4-10 nap szivattyúra, 1-7 nap alkatrészekre) - magyarországi vegyipari, gyógyszeripari, élelmiszeripari referenciáinkat kérje kollégáinktól, el re egyeztetett id pontban ezek megtekinthet k, a helyi üzemeltetési tapasztalatok kikérhet k 3

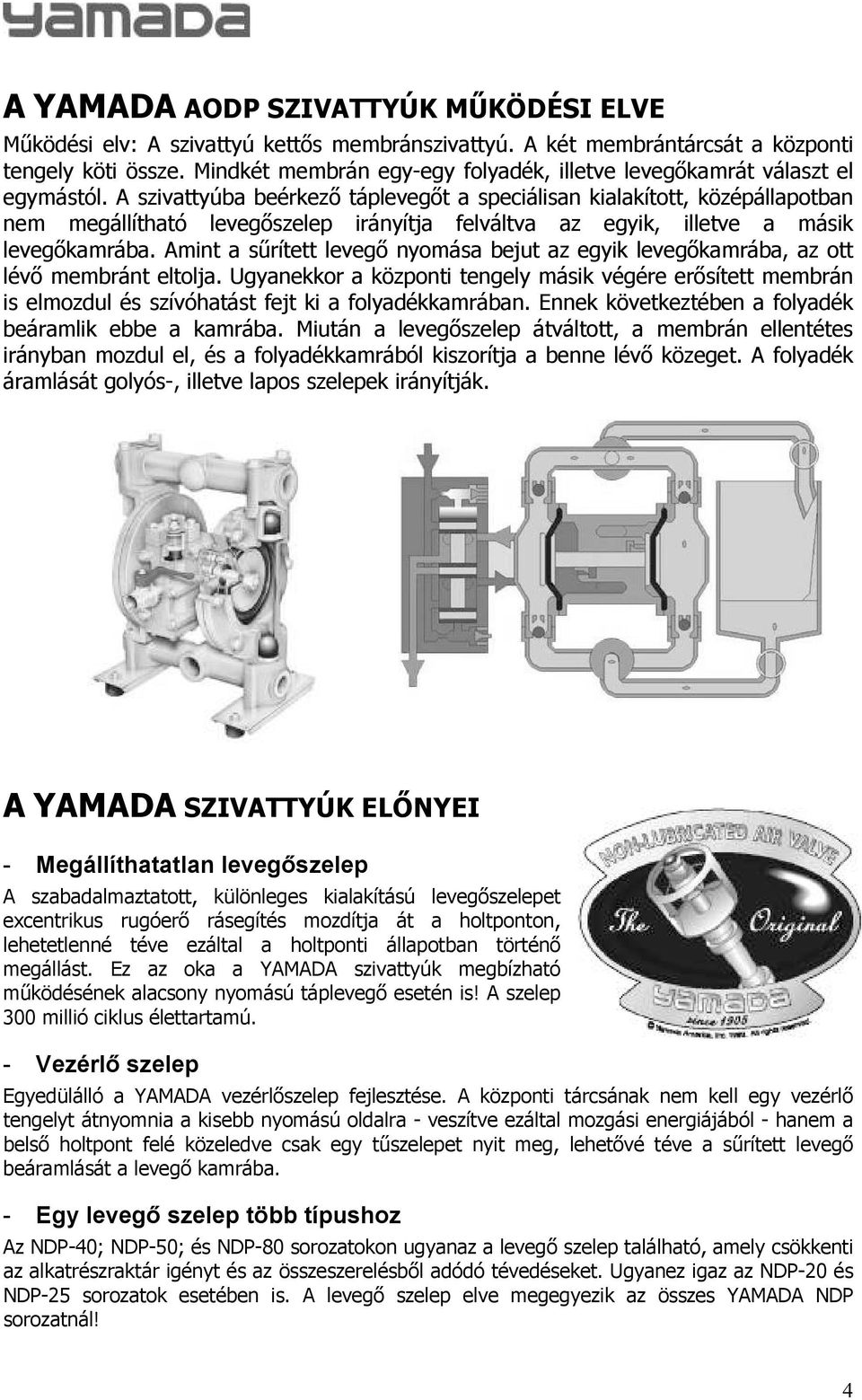

3 A YAMADA AODP SZIVATTYÚK M KÖDÉSI ELVE M ködési elv: A szivattyú kett s membránszivattyú. A két membrántárcsát a központi tengely köti össze. Mindkét membrán egy-egy folyadék, illetve leveg kamrát választ el egymástól. A szivattyúba beérkez tápleveg t a speciálisan kialakított, középállapotban nem megállítható leveg szelep irányítja felváltva az egyik, illetve a másik leveg kamrába. Amint a s rített leveg nyomása bejut az egyik leveg kamrába, az ott lév membránt eltolja. Ugyanekkor a központi tengely másik végére er sített membrán is elmozdul és szívóhatást fejt ki a folyadékkamrában. Ennek következtében a folyadék beáramlik ebbe a kamrába. Miután a leveg szelep átváltott, a membrán ellentétes irányban mozdul el, és a folyadékkamrából kiszorítja a benne lév közeget. A folyadék áramlását golyós-, illetve lapos szelepek irányítják. A YAMADA SZIVATTYÚK EL NYEI - Megállíthatatlan leveg szelep A szabadalmaztatott, különleges kialakítású leveg szelepet excentrikus rugóer rásegítés mozdítja át a holtponton, lehetetlenné téve ezáltal a holtponti állapotban történ megállást. Ez az oka a YAMADA szivattyúk megbízható m ködésének alacsony nyomású tápleveg esetén is! A szelep 300 millió ciklus élettartamú. - Vezérl szelep Egyedülálló a YAMADA vezérl szelep fejlesztése. A központi tárcsának nem kell egy vezérl tengelyt átnyomnia a kisebb nyomású oldalra - veszítve ezáltal mozgási energiájából - hanem a bels holtpont felé közeledve csak egy t szelepet nyit meg, lehet vé téve a s rített leveg beáramlását a leveg kamrába. - Egy leveg szelep több típushoz Az NDP-40; NDP-50; és NDP-80 sorozatokon ugyanaz a leveg szelep található, amely csökkenti az alkatrészraktár igényt és az összeszerelésb l adódó tévedéseket. Ugyanez igaz az NDP-20 és NDP-25 sorozatok esetében is. A leveg szelep elve megegyezik az összes YAMADA NDP sorozatnál! 4

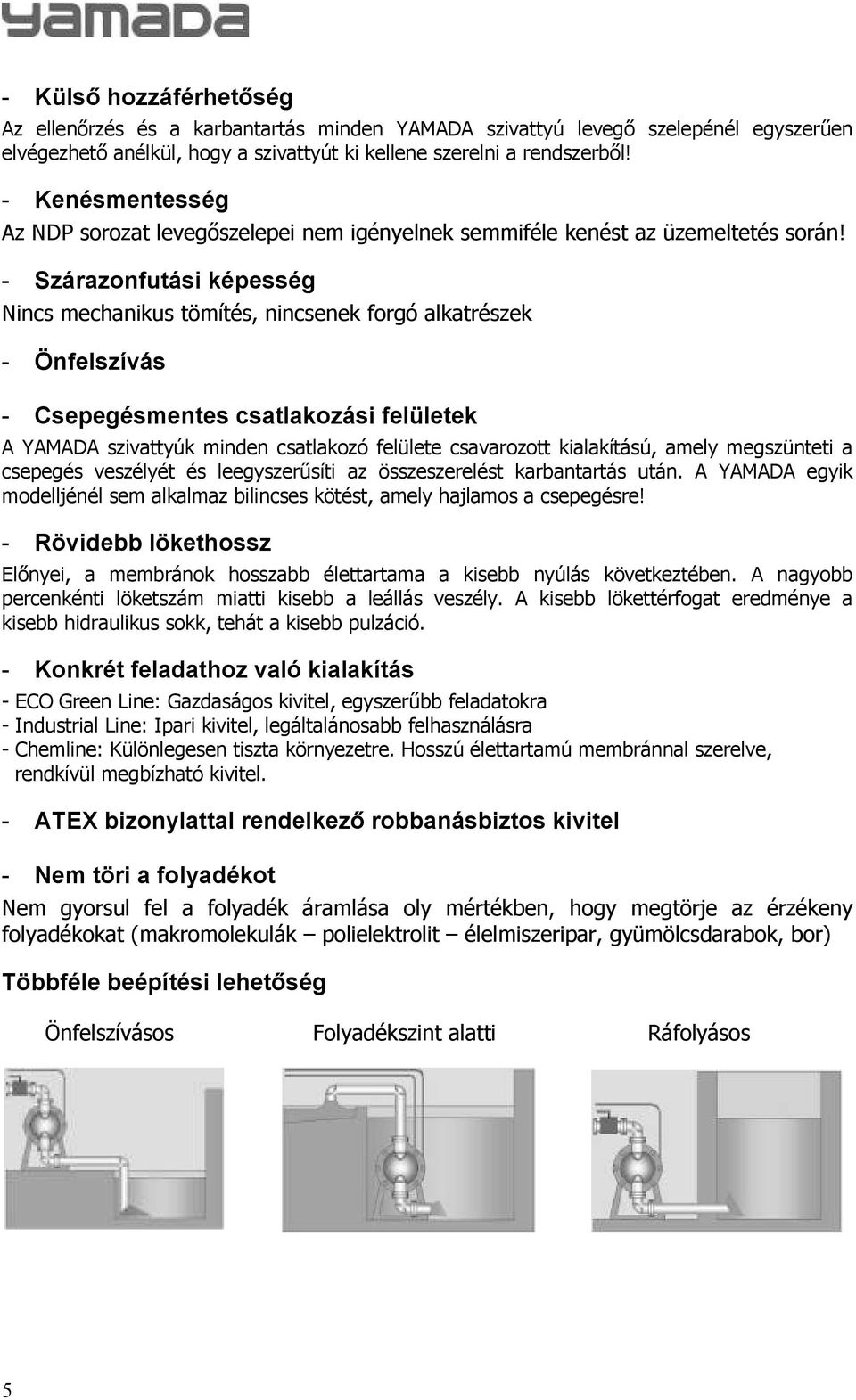

4 - Küls hozzáférhet ség Az ellen rzés és a karbantartás minden YAMADA szivattyú leveg szelepénél egyszer en elvégezhet anélkül, hogy a szivattyút ki kellene szerelni a rendszerb l! - Kenésmentesség Az NDP sorozat leveg szelepei nem igényelnek semmiféle kenést az üzemeltetés során! - Szárazonfutási képesség Nincs mechanikus tömítés, nincsenek forgó alkatrészek - Önfelszívás - Csepegésmentes csatlakozási felületek A YAMADA szivattyúk minden csatlakozó felülete csavarozott kialakítású, amely megszünteti a csepegés veszélyét és leegyszer síti az összeszerelést karbantartás után. A YAMADA egyik modelljénél sem alkalmaz bilincses kötést, amely hajlamos a csepegésre! - Rövidebb lökethossz El nyei, a membránok hosszabb élettartama a kisebb nyúlás következtében. A nagyobb percenkénti löketszám miatti kisebb a leállás veszély. A kisebb lökettérfogat eredménye a kisebb hidraulikus sokk, tehát a kisebb pulzáció. - Konkrét feladathoz való kialakítás - ECO Green Line: Gazdaságos kivitel, egyszer bb feladatokra - Industrial Line: Ipari kivitel, legáltalánosabb felhasználásra - Chemline: Különlegesen tiszta környezetre. Hosszú élettartamú membránnal szerelve, rendkívül megbízható kivitel. - ATEX bizonylattal rendelkez robbanásbiztos kivitel - Nem töri a folyadékot Nem gyorsul fel a folyadék áramlása oly mértékben, hogy megtörje az érzékeny folyadékokat (makromolekulák polielektrolit élelmiszeripar, gyümölcsdarabok, bor) Többféle beépítési lehet ség Önfelszívásos Folyadékszint alatti Ráfolyásos 5

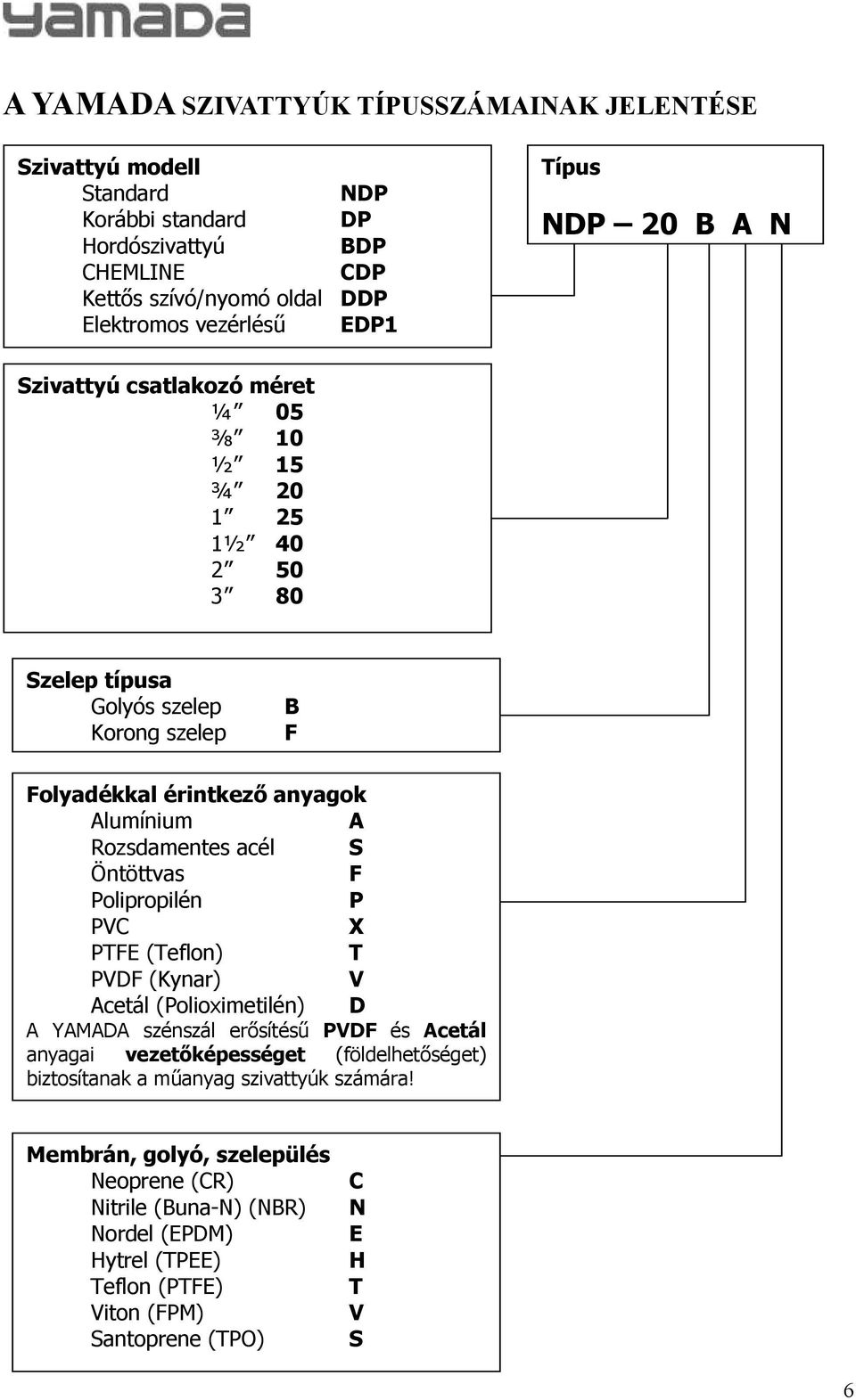

5 A YAMADA SZIVATTYÚK TÍPUSSZÁMAINAK JELENTÉSE Szivattyú modell Standard NDP Korábbi standard DP Hordószivattyú BDP CHEMLINE CDP Kett s szívó/nyomó oldal DDP Elektromos vezérlés EDP1 Típus NDP 20 B A N Szivattyú csatlakozó méret ¼ ½ 15 ¾ ½ Szelep típusa Golyós szelep Korong szelep B F Folyadékkal érintkez anyagok Alumínium A Rozsdamentes acél S Öntöttvas F Polipropilén P PVC X PTFE (Teflon) T PVDF (Kynar) V Acetál (Polioximetilén) D A YAMADA szénszál er sítés PVDF és Acetál anyagai vezet képességet (földelhet séget) biztosítanak a m anyag szivattyúk számára! Membrán, golyó, szelepülés Neoprene (CR) Nitrile (Buna-N) (NBR) Nordel (EPDM) Hytrel (TPEE) Teflon (PTFE) Viton (FPM) Santoprene (TPO) C N E H T V S 6

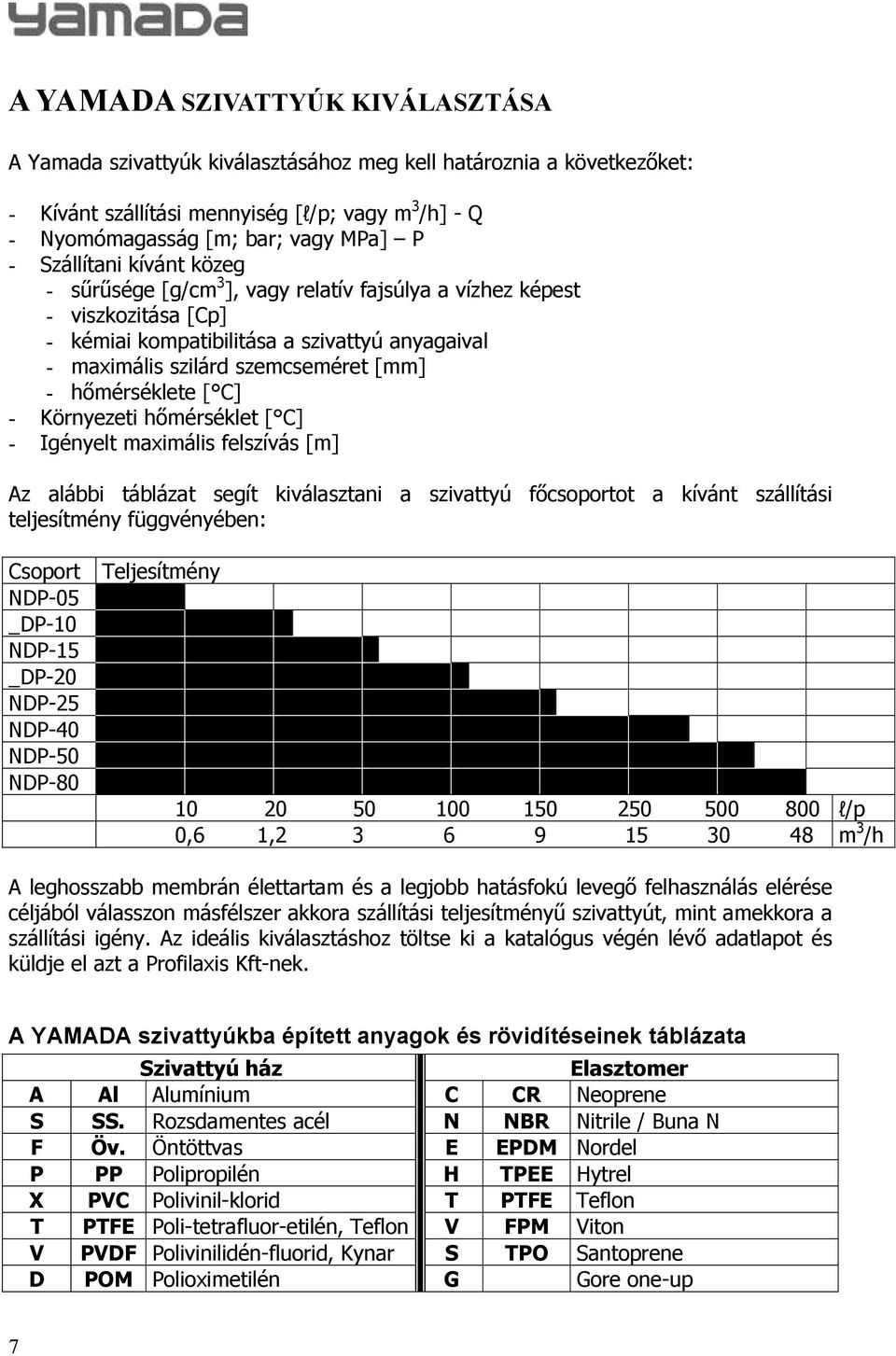

6 A YAMADA SZIVATTYÚK KIVÁLASZTÁSA A Yamada szivattyúk kiválasztásához meg kell határoznia a következ ket: - Kívánt szállítási mennyiség [ /p; vagy m 3 /h] - Q - Nyomómagasság [m; bar; vagy MPa] P - Szállítani kívánt közeg - s r sége [g/cm 3 ], vagy relatív fajsúlya a vízhez képest - viszkozitása [Cp] - kémiai kompatibilitása a szivattyú anyagaival - maximális szilárd szemcseméret [mm] - h mérséklete [ C] - Környezeti h mérséklet [ C] - Igényelt maximális felszívás [m] Az alábbi táblázat segít kiválasztani a szivattyú f csoportot a kívánt szállítási teljesítmény függvényében: Csoport Teljesítmény NDP-05 _DP-10 NDP-15 _DP-20 NDP-25 NDP-40 NDP-50 NDP /p 0,6 1, m 3 /h A leghosszabb membrán élettartam és a legjobb hatásfokú leveg felhasználás elérése céljából válasszon másfélszer akkora szállítási teljesítmény szivattyút, mint amekkora a szállítási igény. Az ideális kiválasztáshoz töltse ki a katalógus végén lév adatlapot és küldje el azt a Profilaxis Kft-nek. A YAMADA szivattyúkba épített anyagok és rövidítéseinek táblázata Szivattyú ház Elasztomer A Al Alumínium C CR Neoprene S SS. Rozsdamentes acél N NBR Nitrile / Buna N F Öv. Öntöttvas E EPDM Nordel P PP Polipropilén H TPEE Hytrel X PVC Polivinil-klorid T PTFE Teflon T PTFE Poli-tetrafluor-etilén, Teflon V FPM Viton V PVDF Polivinilidén-fluorid, Kynar S TPO Santoprene D POM Polioximetilén G Gore one-up 7

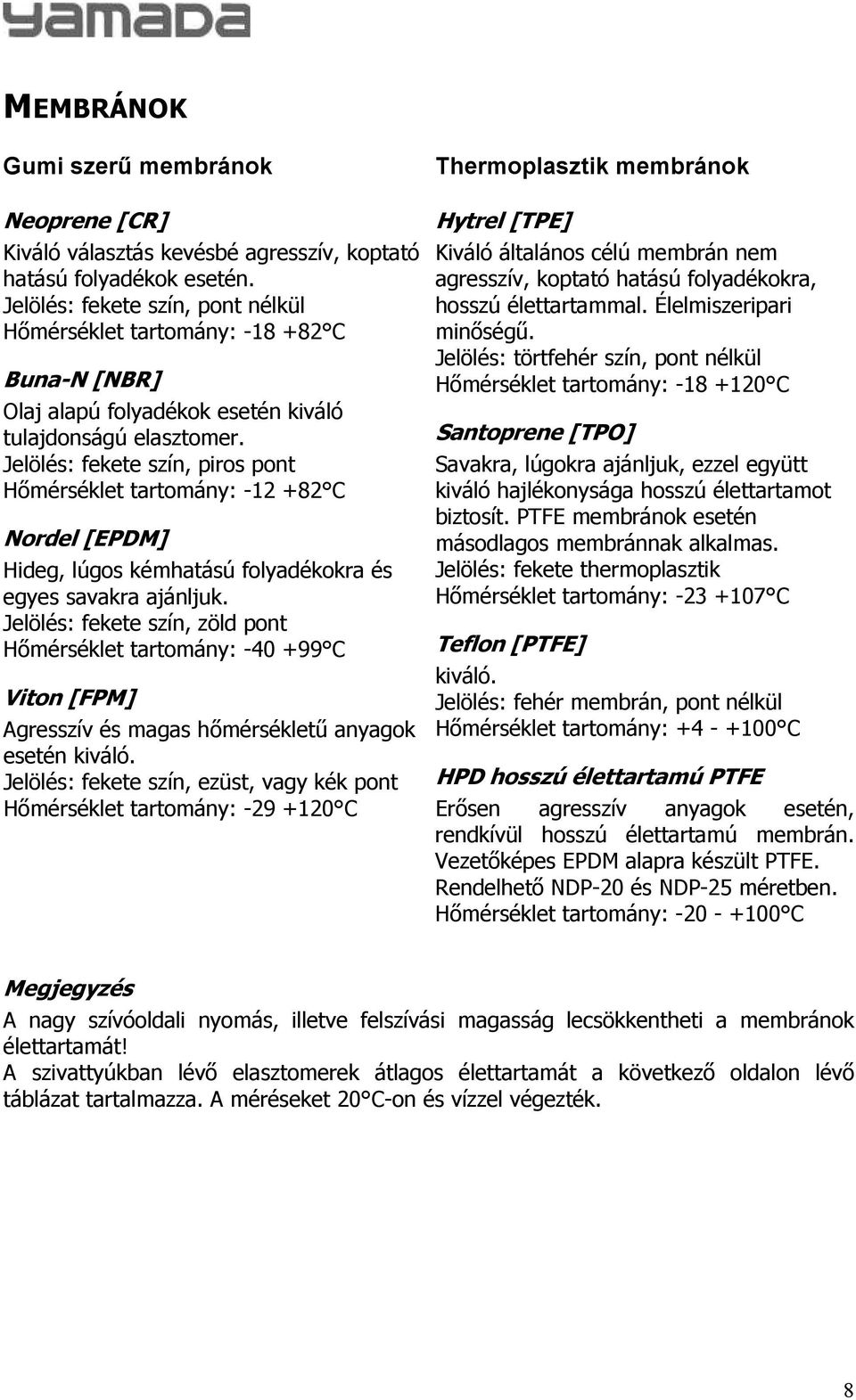

7 MEMBRÁNOK Gumi szer membránok Neoprene [CR] Kiváló választás kevésbé agresszív, koptató hatású folyadékok esetén. Jelölés: fekete szín, pont nélkül H mérséklet tartomány: C Buna-N [NBR] Olaj alapú folyadékok esetén kiváló tulajdonságú elasztomer. Jelölés: fekete szín, piros pont H mérséklet tartomány: C Nordel [EPDM] Hideg, lúgos kémhatású folyadékokra és egyes savakra ajánljuk. Jelölés: fekete szín, zöld pont H mérséklet tartomány: C Viton [FPM] Agresszív és magas h mérséklet anyagok esetén kiváló. Jelölés: fekete szín, ezüst, vagy kék pont H mérséklet tartomány: C Thermoplasztik membránok Hytrel [TPE] Kiváló általános célú membrán nem agresszív, koptató hatású folyadékokra, hosszú élettartammal. Élelmiszeripari min ség. Jelölés: törtfehér szín, pont nélkül H mérséklet tartomány: C Santoprene [TPO] Savakra, lúgokra ajánljuk, ezzel együtt kiváló hajlékonysága hosszú élettartamot biztosít. PTFE membránok esetén másodlagos membránnak alkalmas. Jelölés: fekete thermoplasztik H mérséklet tartomány: C Teflon [PTFE] kiváló. Jelölés: fehér membrán, pont nélkül H mérséklet tartomány: C HPD hosszú élettartamú PTFE Er sen agresszív anyagok esetén, rendkívül hosszú élettartamú membrán. Vezet képes EPDM alapra készült PTFE. Rendelhet NDP-20 és NDP-25 méretben. H mérséklet tartomány: C Megjegyzés A nagy szívóoldali nyomás, illetve felszívási magasság lecsökkentheti a membránok élettartamát! A szivattyúkban lév elasztomerek átlagos élettartamát a következ oldalon lév táblázat tartalmazza. A méréseket 20 C-on és vízzel végezték. 8

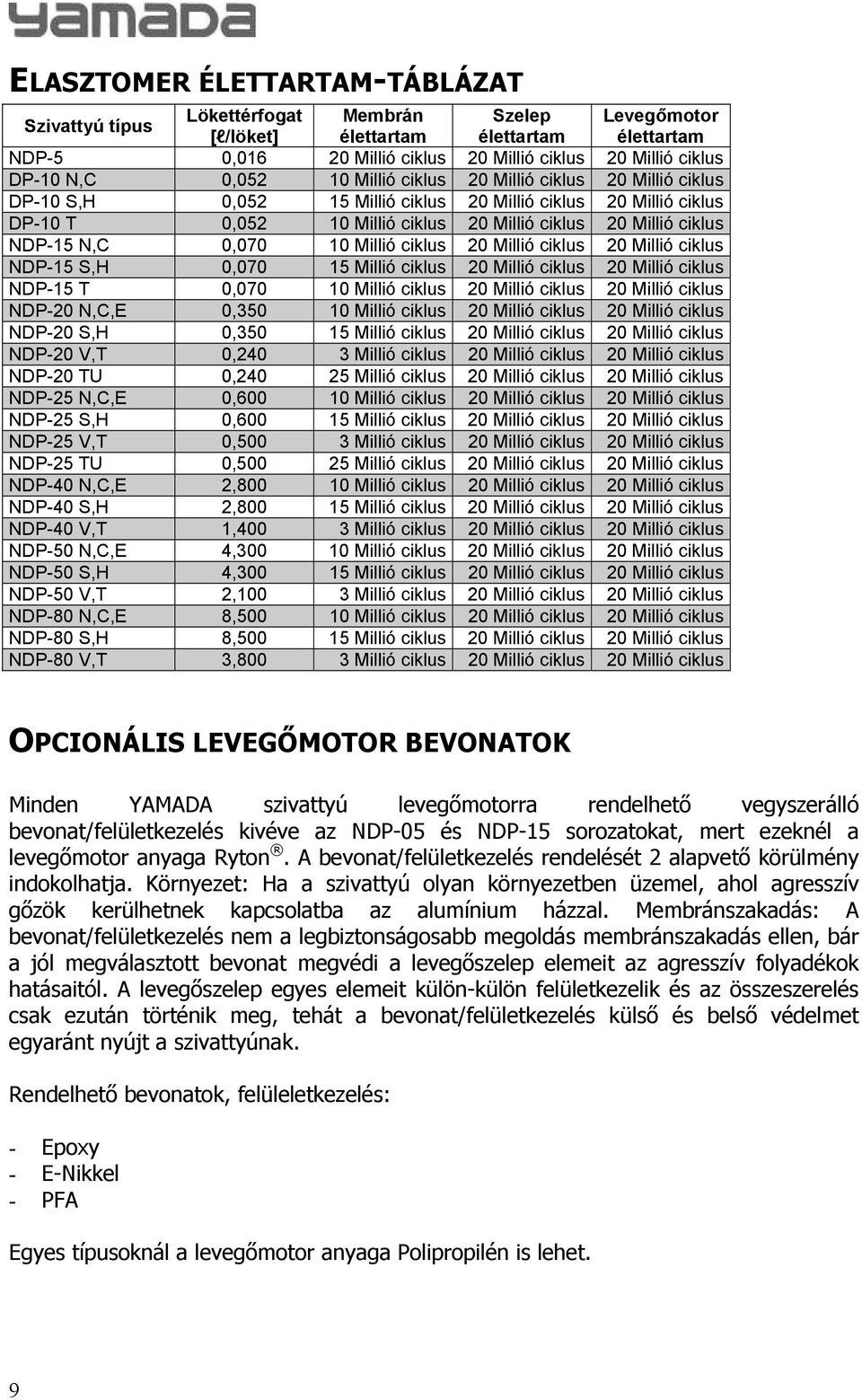

8 ELASZTOMER ÉLETTARTAM-TÁBLÁZAT Szivattyú típus Lökettérfogat Membrán Szelep Leveg motor [ /löket] élettartam élettartam élettartam NDP-5 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus DP-10 N,C 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus DP-10 S,H 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus DP-10 T 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-15 N,C 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-15 S,H 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-15 T 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-20 N,C,E 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-20 S,H 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-20 V,T 0,240 3 Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-20 TU 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-25 N,C,E 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-25 S,H 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-25 V,T 0,500 3 Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-25 TU 0, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-40 N,C,E 2, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-40 S,H 2, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-40 V,T 1,400 3 Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-50 N,C,E 4, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-50 S,H 4, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-50 V,T 2,100 3 Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-80 N,C,E 8, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-80 S,H 8, Millió ciklus 20 Millió ciklus 20 Millió ciklus NDP-80 V,T 3,800 3 Millió ciklus 20 Millió ciklus 20 Millió ciklus OPCIONÁLIS LEVEG MOTOR BEVONATOK Minden YAMADA szivattyú leveg motorra rendelhet vegyszerálló bevonat/felületkezelés kivéve az NDP-05 és NDP-15 sorozatokat, mert ezeknél a leveg motor anyaga Ryton. A bevonat/felületkezelés rendelését 2 alapvet körülmény indokolhatja. Környezet: Ha a szivattyú olyan környezetben üzemel, ahol agresszív g zök kerülhetnek kapcsolatba az alumínium házzal. Membránszakadás: A bevonat/felületkezelés nem a legbiztonságosabb megoldás membránszakadás ellen, bár a jól megválasztott bevonat megvédi a leveg szelep elemeit az agresszív folyadékok hatásaitól. A leveg szelep egyes elemeit külön-külön felületkezelik és az összeszerelés csak ezután történik meg, tehát a bevonat/felületkezelés küls és bels védelmet egyaránt nyújt a szivattyúnak. Rendelhet bevonatok, felüleletkezelés: - Epoxy - E-Nikkel - PFA Egyes típusoknál a leveg motor anyaga Polipropilén is lehet. 9

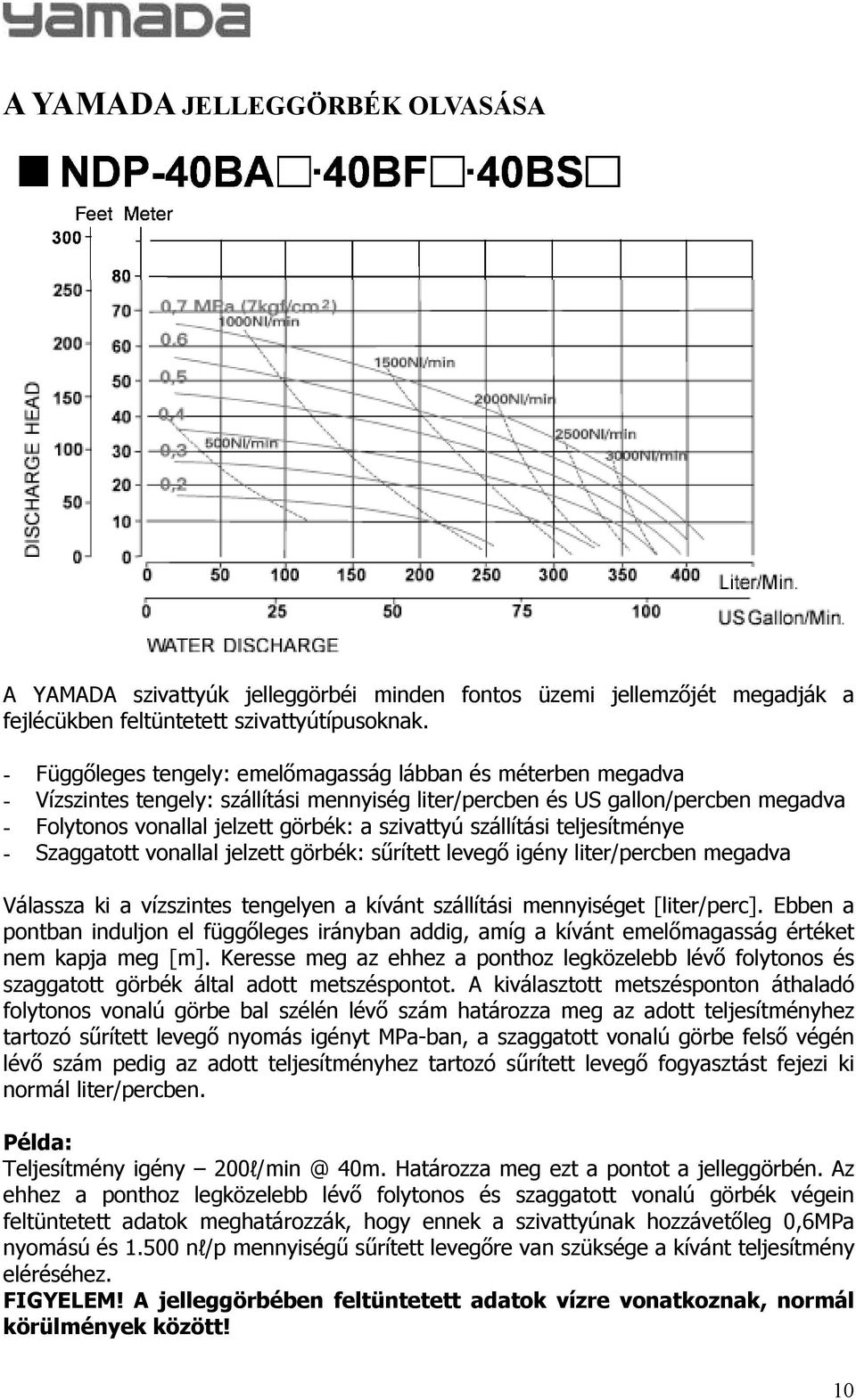

9 A YAMADA JELLEGGÖRBÉK OLVASÁSA A YAMADA szivattyúk jelleggörbéi minden fontos üzemi jellemz jét megadják a fejlécükben feltüntetett szivattyútípusoknak. - Függ leges tengely: emel magasság lábban és méterben megadva - Vízszintes tengely: szállítási mennyiség liter/percben és US gallon/percben megadva - Folytonos vonallal jelzett görbék: a szivattyú szállítási teljesítménye - Szaggatott vonallal jelzett görbék: s rített leveg igény liter/percben megadva Válassza ki a vízszintes tengelyen a kívánt szállítási mennyiséget [liter/perc]. Ebben a pontban induljon el függ leges irányban addig, amíg a kívánt emel magasság értéket nem kapja meg [m]. Keresse meg az ehhez a ponthoz legközelebb lév folytonos és szaggatott görbék által adott metszéspontot. A kiválasztott metszésponton áthaladó folytonos vonalú görbe bal szélén lév szám határozza meg az adott teljesítményhez tartozó s rített leveg nyomás igényt MPa-ban, a szaggatott vonalú görbe fels végén lév szám pedig az adott teljesítményhez tartozó s rített leveg fogyasztást fejezi ki normál liter/percben. Példa: Teljesítmény igény m. Határozza meg ezt a pontot a jelleggörbén. Az ehhez a ponthoz legközelebb lév folytonos és szaggatott vonalú görbék végein feltüntetett adatok meghatározzák, hogy ennek a szivattyúnak hozzávet leg 0,6MPa nyomású és n /p mennyiség s rített leveg re van szüksége a kívánt teljesítmény eléréséhez. FIGYELEM! A jelleggörbében feltüntetett adatok vízre vonatkoznak, normál körülmények között! 10

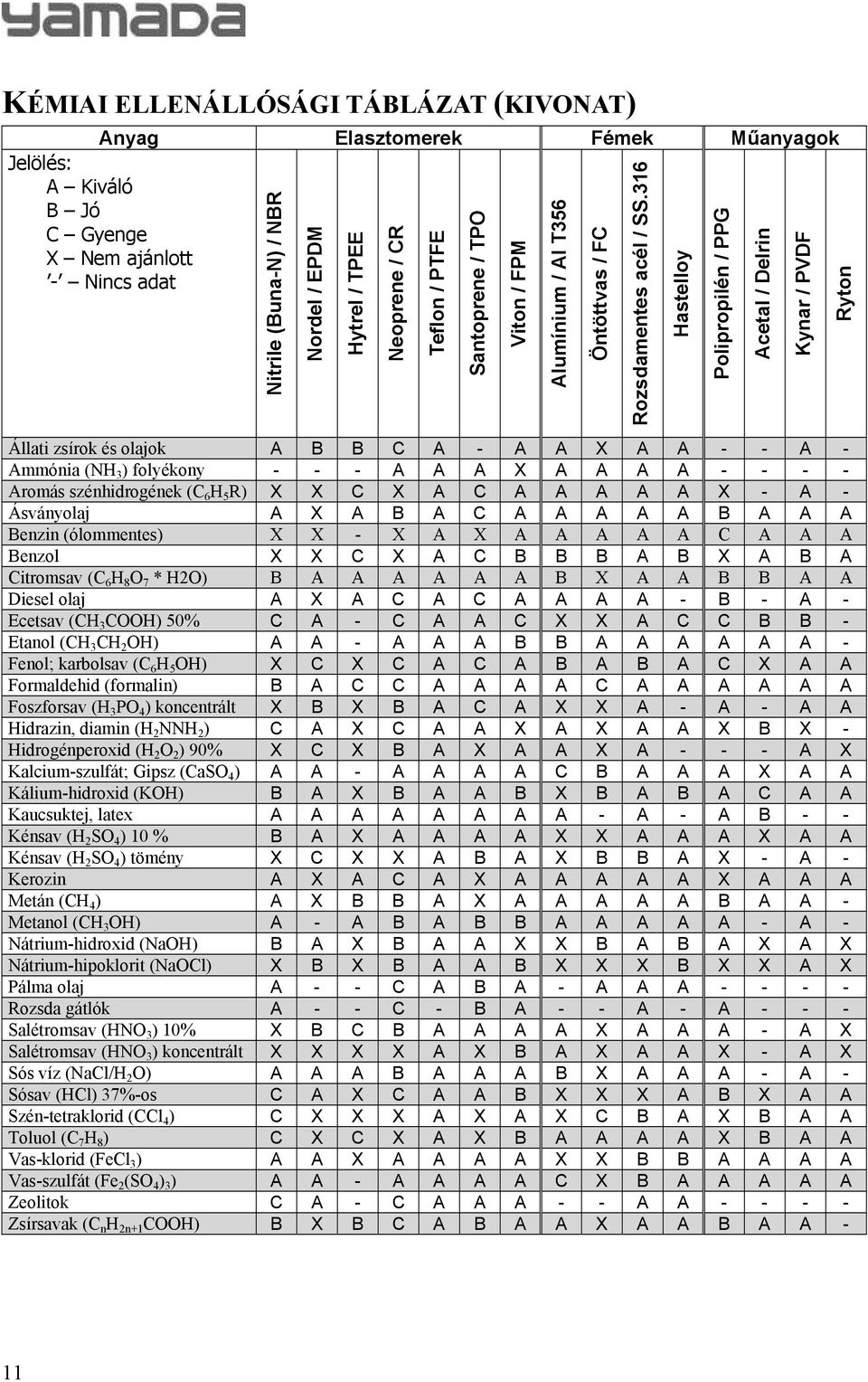

10 KÉMIAI ELLENÁLLÓSÁGI TÁBLÁZAT (KIVONAT) Anyag Elasztomerek Fémek M anyagok Jelölés: A Kiváló B Jó C Gyenge X Nem ajánlott - Nincs adat Nitrile (Buna-N) / NBR Nordel / EPDM Hytrel / TPEE Neoprene / CR Teflon / PTFE Állati zsírok és olajok A B B C A - A A X A A - - A - Ammónia (NH 3 ) folyékony A A A X A A A A Aromás szénhidrogének (C 6 H 5 R) X X C X A C A A A A A X - A - Ásványolaj A X A B A C A A A A A B A A A Benzin (ólommentes) X X - X A X A A A A A C A A A Benzol X X C X A C B B B A B X A B A Citromsav (C 6 H 8 O 7 * H2O) B A A A A A A B X A A B B A A Diesel olaj A X A C A C A A A A - B - A - Ecetsav (CH 3 COOH) 50% C A - C A A C X X A C C B B - Etanol (CH 3 CH 2 OH) A A - A A A B B A A A A A A - Fenol; karbolsav (C 6 H 5 OH) X C X C A C A B A B A C X A A Formaldehid (formalin) B A C C A A A A C A A A A A A Foszforsav (H 3 PO 4 ) koncentrált X B X B A C A X X A - A - A A Hidrazin, diamin (H 2 NNH 2 ) C A X C A A X A X A A X B X - Hidrogénperoxid (H 2 O 2 ) 90% X C X B A X A A X A A X Kalcium-szulfát; Gipsz (CaSO 4 ) A A - A A A A C B A A A X A A Kálium-hidroxid (KOH) B A X B A A B X B A B A C A A Kaucsuktej, latex A A A A A A A A - A - A B - - Kénsav (H 2 SO 4 ) 10 % B A X A A A A X X A A A X A A Kénsav (H 2 SO 4 ) tömény X C X X A B A X B B A X - A - Kerozin A X A C A X A A A A A X A A A Metán (CH 4 ) A X B B A X A A A A A B A A - Metanol (CH 3 OH) A - A B A B B A A A A A - A - Nátrium-hidroxid (NaOH) B A X B A A X X B A B A X A X Nátrium-hipoklorit (NaOCl) X B X B A A B X X X B X X A X Pálma olaj A - - C A B A - A A A Rozsda gátlók A - - C - B A - - A - A Salétromsav (HNO 3 ) 10% X B C B A A A A X A A A - A X Salétromsav (HNO 3 ) koncentrált X X X X A X B A X A A X - A X Sós víz (NaCl/H 2 O) A A A B A A A B X A A A - A - Sósav (HCl) 37%-os C A X C A A B X X X A B X A A Szén-tetraklorid (CCl 4 ) C X X X A X A X C B A X B A A Toluol (C 7 H 8 ) C X C X A X B A A A A X B A A Vas-klorid (FeCl 3 ) A A X A A A A X X B B A A A A Vas-szulfát (Fe 2 (SO 4 ) 3 ) A A - A A A A C X B A A A A A Zeolitok C A - C A A A - - A A Zsírsavak (C n H 2n+1 COOH) B X B C A B A A X A A B A A - Santoprene / TPO Viton / FPM Alumínium / Al T356 Öntöttvas / FC Rozsdamentes acél / SS.316 Hastelloy Polipropilén / PPG Acetal / Delrin Kynar / PVDF Ryton 11

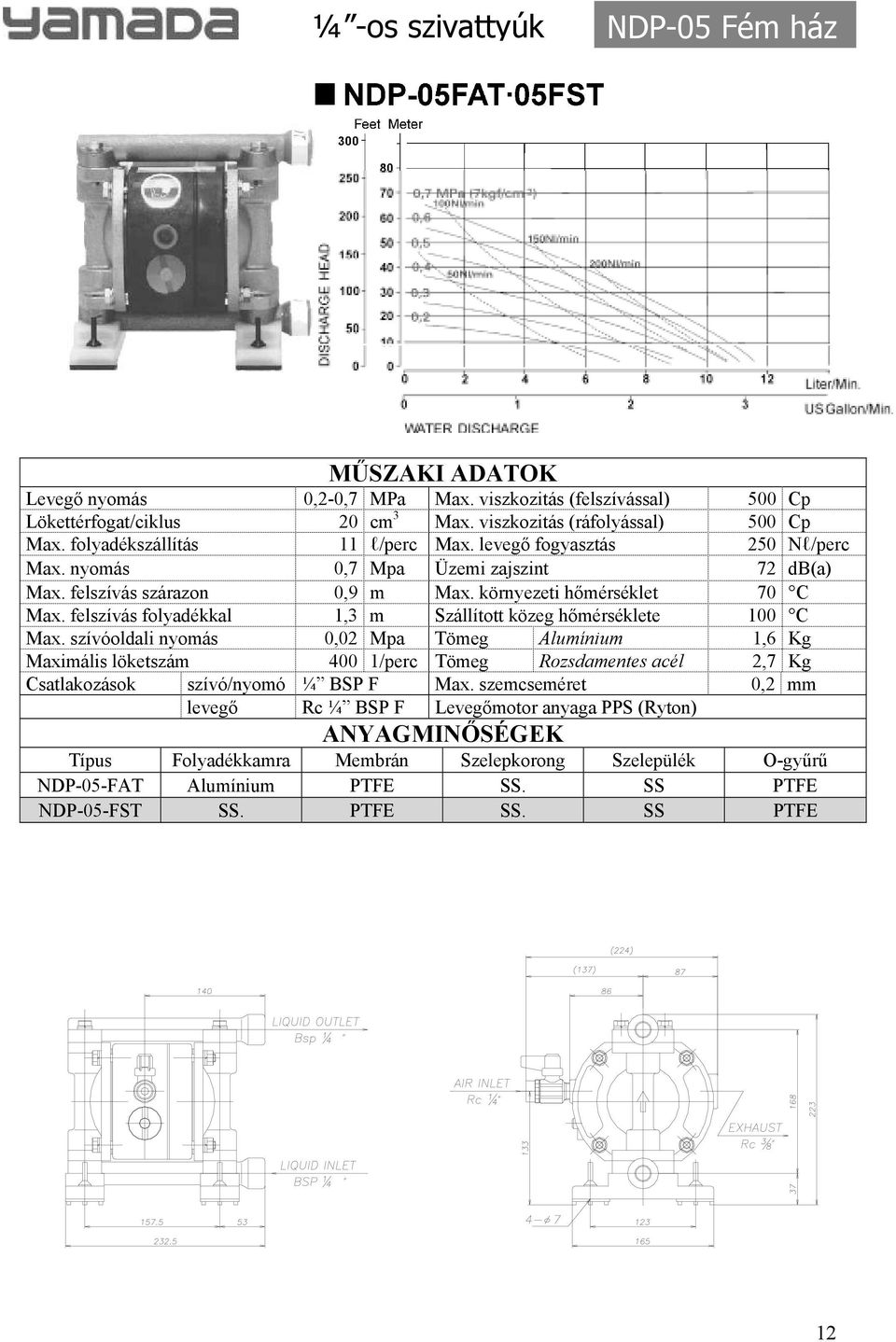

11 ¼ -os szivattyúk NDP-05 Fém ház Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) 500 Cp Lökettérfogat/ciklus 20 cm 3 Max. viszkozitás (ráfolyással) 500 Cp Max. folyadékszállítás 11 /perc Max. leveg fogyasztás 250 N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 72 db(a) Max. felszívás szárazon 0,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 1,3 m Szállított közeg h mérséklete 100 C Max. szívóoldali nyomás 0,02 Mpa Tömeg Alumínium 1,6 Kg Maximális löketszám 400 1/perc Tömeg Rozsdamentes acél 2,7 Kg Csatlakozások szívó/nyomó ¼ BSP F Max. szemcseméret 0,2 mm leveg Rc ¼ BSP F Leveg motor anyaga PPS (Ryton) Típus Folyadékkamra Membrán Szelepkorong Szelepülék O-gy r NDP-05-FAT Alumínium PTFE SS. SS PTFE NDP-05-FST SS. PTFE SS. SS PTFE 12

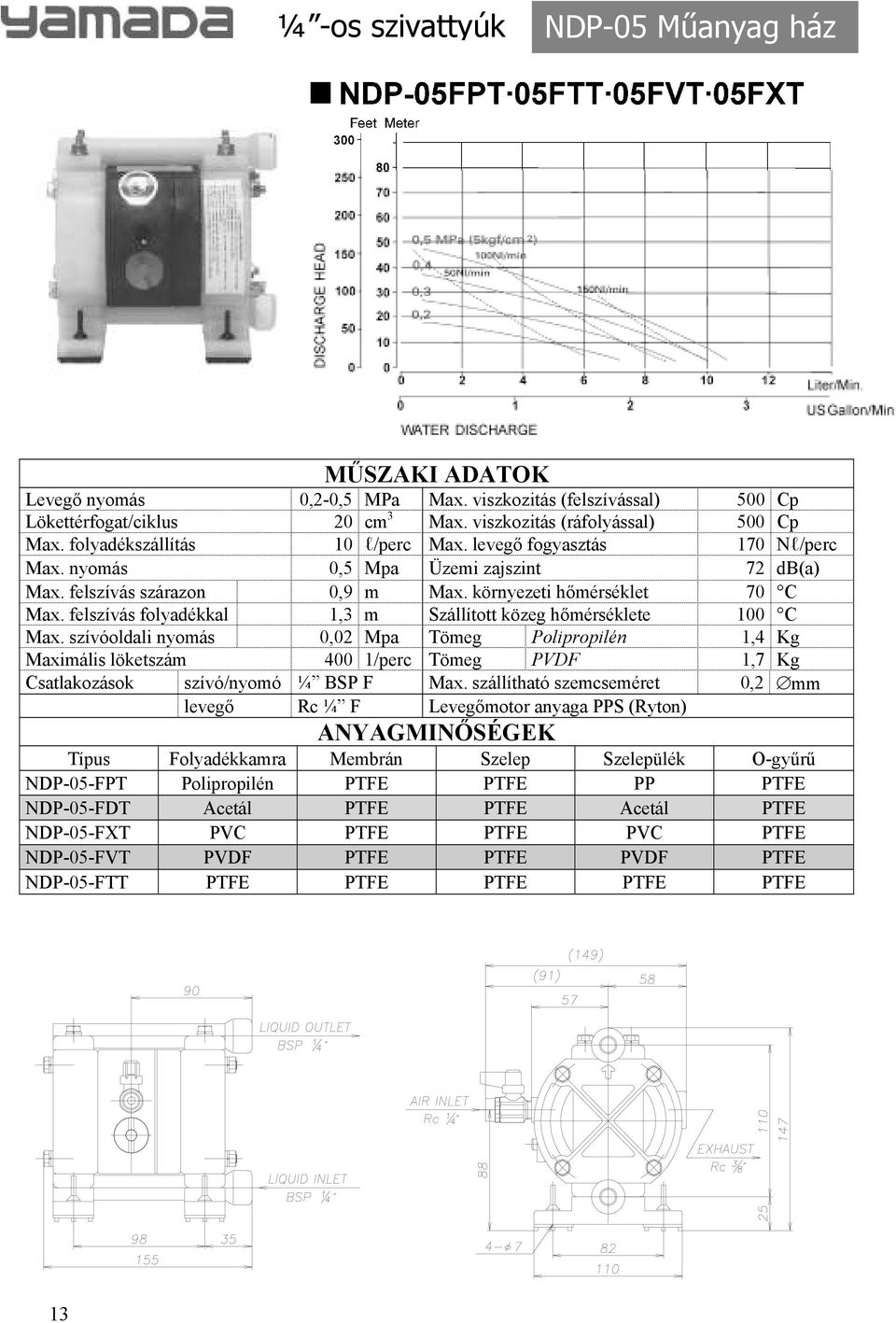

12 ¼ -os szivattyúk NDP-05 M anyag ház Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) 500 Cp Lökettérfogat/ciklus 20 cm 3 Max. viszkozitás (ráfolyással) 500 Cp Max. folyadékszállítás 10 /perc Max. leveg fogyasztás 170 N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 72 db(a) Max. felszívás szárazon 0,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 1,3 m Szállított közeg h mérséklete 100 C Max. szívóoldali nyomás 0,02 Mpa Tömeg Polipropilén 1,4 Kg Maximális löketszám 400 1/perc Tömeg PVDF 1,7 Kg Csatlakozások szívó/nyomó ¼ BSP F Max. szállítható szemcseméret 0,2 mm leveg Rc ¼ F Leveg motor anyaga PPS (Ryton) Típus Folyadékkamra Membrán Szelep Szelepülék O-gy r NDP-05-FPT Polipropilén PTFE PTFE PP PTFE NDP-05-FDT Acetál PTFE PTFE Acetál PTFE NDP-05-FXT PVC PTFE PTFE PVC PTFE NDP-05-FVT PVDF PTFE PTFE PVDF PTFE NDP-05-FTT PTFE PTFE PTFE PTFE PTFE 13

13 ¼ -os szivattyúk DP-05 Steril kivitel Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) 500 Cp Lökettérfogat/ciklus 13 cm 3 Max. viszkozitás (ráfolyással) 500 Cp Max. folyadékszállítás 10 /min Max. leveg fogyasztás 170 N /min Max. nyomás 0,5 Mpa Üzemi zajszint 71 db(a) Max. felszívás szárazon 0,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 1,3 m Szállított közeg h mérséklete 80 C Max. szívóoldali nyomás 0,02 Mpa Tömeg 3,4 Kg Csatlakozások szívó/nyomó Rc ¼ F Max. szállítható szemcseméret 0 mm leveg Rc ¼ F DP-5-F PTFE Teflon PTFE PTFE PTFE PTFE 14

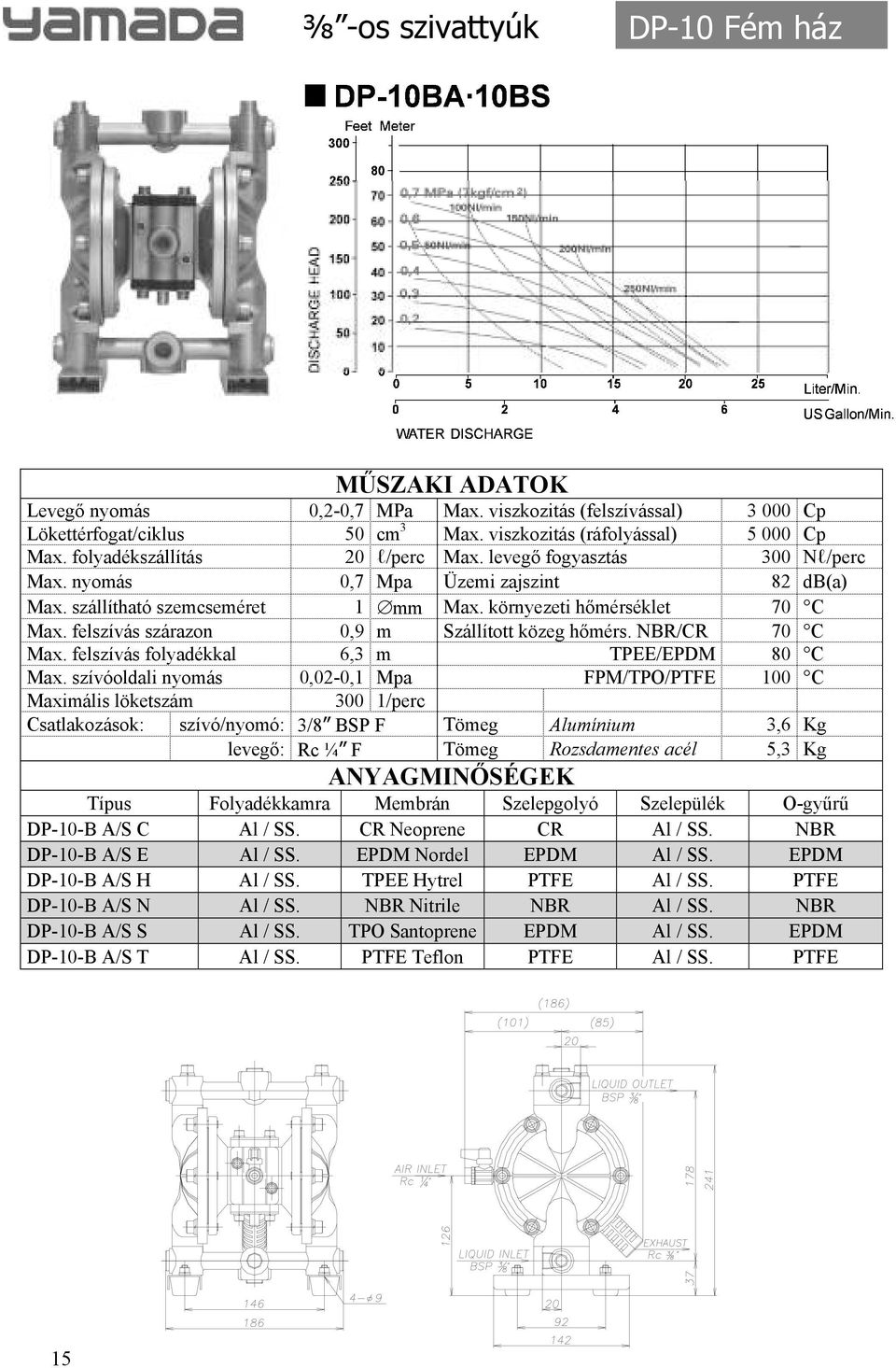

14 -os szivattyúk DP-10 Fém ház Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 50 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 20 /perc Max. leveg fogyasztás 300 N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 82 db(a) Max. szállítható szemcseméret 1 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 0,9 m Szállított közeg h mérs. NBR/CR 70 C Max. felszívás folyadékkal 6,3 m TPEE/EPDM 80 C Max. szívóoldali nyomás 0,02-0,1 Mpa FPM/TPO/PTFE 100 C Maximális löketszám 300 1/perc Csatlakozások: szívó/nyomó: 3/8 BSP F Tömeg Alumínium 3,6 Kg leveg : Rc ¼ F Tömeg Rozsdamentes acél 5,3 Kg DP-10-B A/S C Al / SS. CR Neoprene CR Al / SS. NBR DP-10-B A/S E Al / SS. EPDM Nordel EPDM Al / SS. EPDM DP-10-B A/S H Al / SS. TPEE Hytrel PTFE Al / SS. PTFE DP-10-B A/S N Al / SS. NBR Nitrile NBR Al / SS. NBR DP-10-B A/S S Al / SS. TPO Santoprene EPDM Al / SS. EPDM DP-10-B A/S T Al / SS. PTFE Teflon PTFE Al / SS. PTFE 15

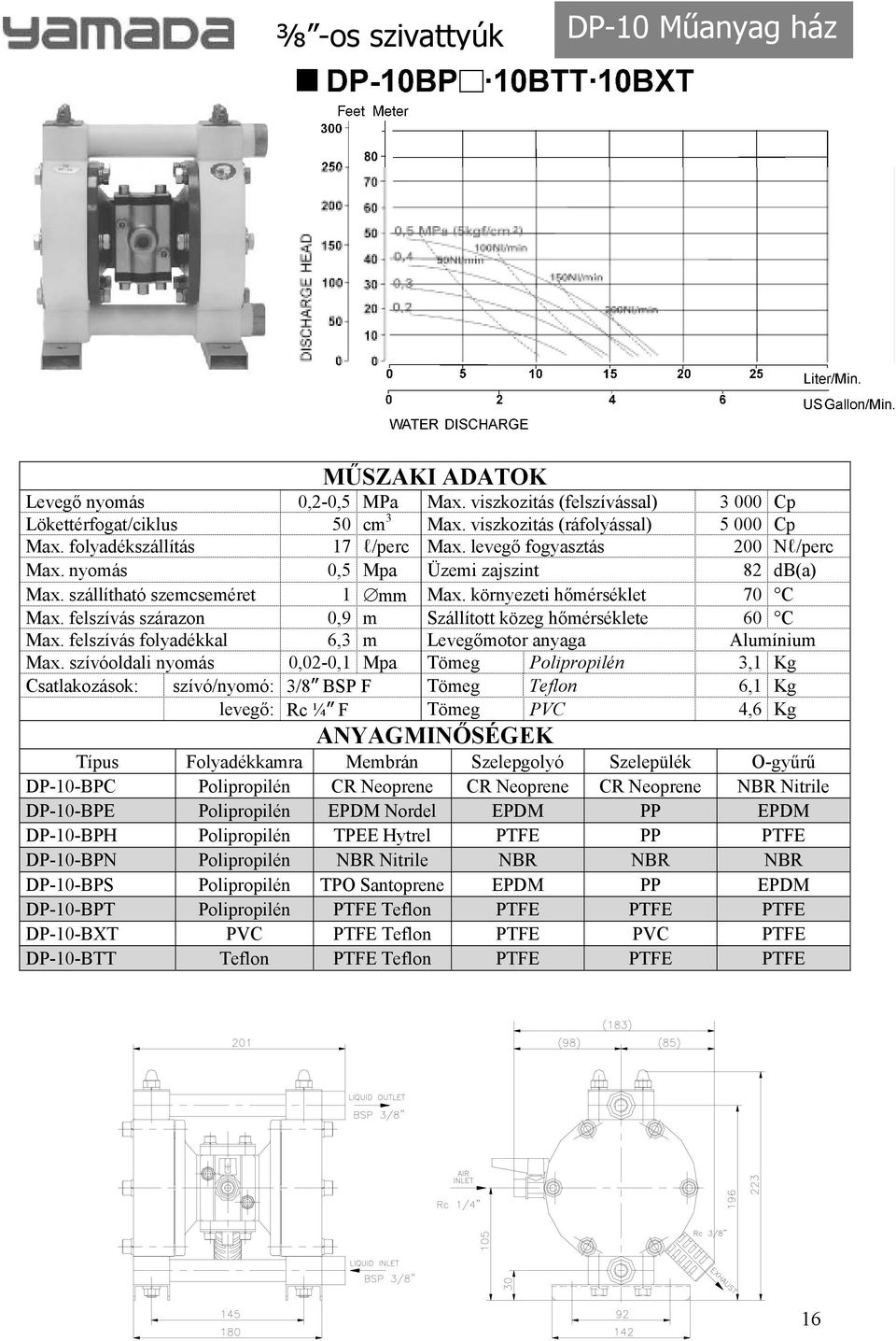

15 -os szivattyúk DP-10 M anyag ház Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 50 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 17 /perc Max. leveg fogyasztás 200 N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 82 db(a) Max. szállítható szemcseméret 1 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 0,9 m Szállított közeg h mérséklete 60 C Max. felszívás folyadékkal 6,3 m Leveg motor anyaga Alumínium Max. szívóoldali nyomás 0,02-0,1 Mpa Tömeg Polipropilén 3,1 Kg Csatlakozások: szívó/nyomó: 3/8 BSP F Tömeg Teflon 6,1 Kg leveg : Rc ¼ F Tömeg PVC 4,6 Kg DP-10-BPC Polipropilén CR Neoprene CR Neoprene CR Neoprene NBR Nitrile DP-10-BPE Polipropilén EPDM Nordel EPDM PP EPDM DP-10-BPH Polipropilén TPEE Hytrel PTFE PP PTFE DP-10-BPN Polipropilén NBR Nitrile NBR NBR NBR DP-10-BPS Polipropilén TPO Santoprene EPDM PP EPDM DP-10-BPT Polipropilén PTFE Teflon PTFE PTFE PTFE DP-10-BXT PVC PTFE Teflon PTFE PVC PTFE DP-10-BTT Teflon PTFE Teflon PTFE PTFE PTFE 16

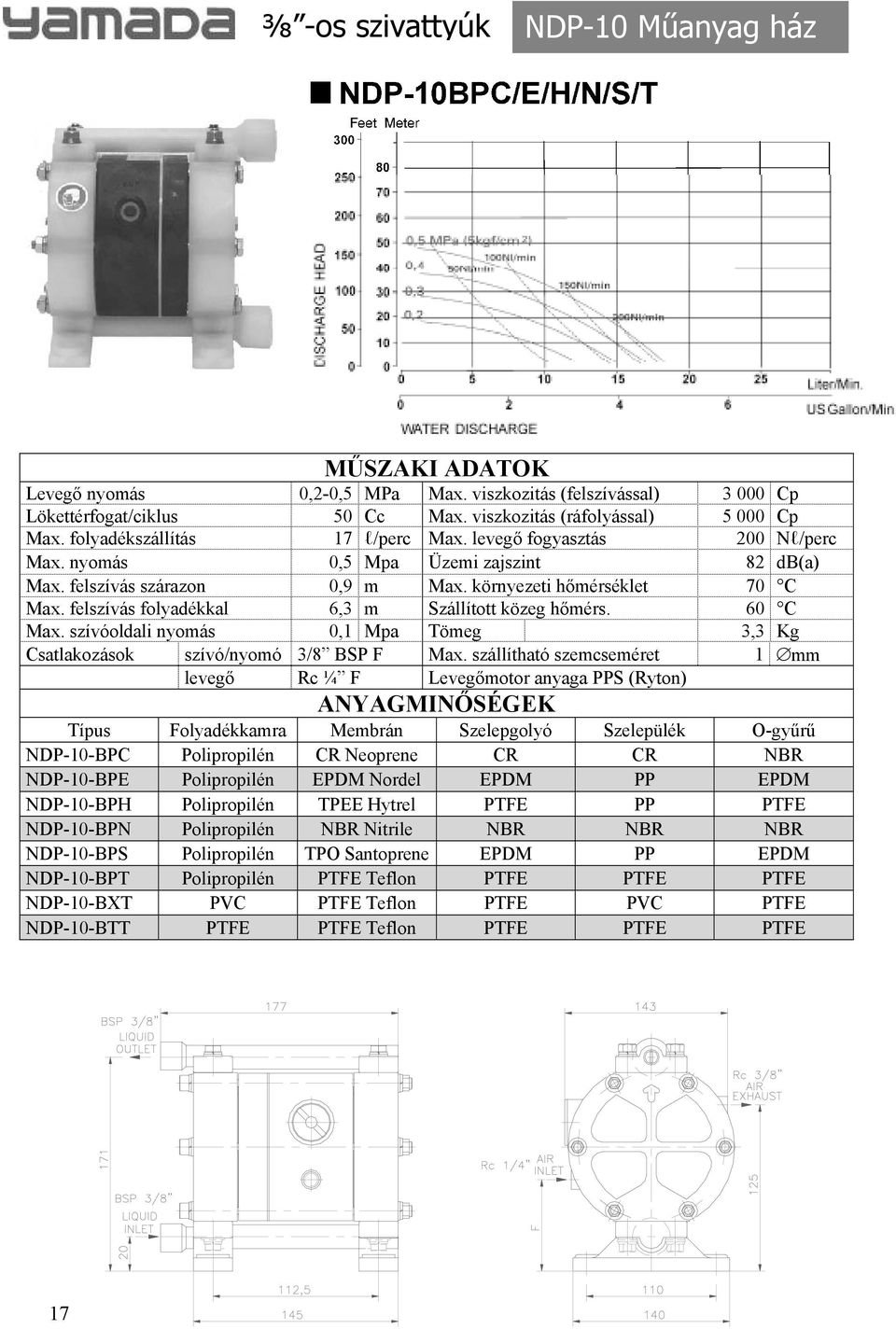

16 -os szivattyúk NDP-10 M anyag ház Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 50 Cc Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 17 /perc Max. leveg fogyasztás 200 N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 82 db(a) Max. felszívás szárazon 0,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 6,3 m Szállított közeg h mérs. 60 C Max. szívóoldali nyomás 0,1 Mpa Tömeg 3,3 Kg Csatlakozások szívó/nyomó 3/8 BSP F Max. szállítható szemcseméret 1 mm leveg Rc ¼ F Leveg motor anyaga PPS (Ryton) NDP-10-BPC Polipropilén CR Neoprene CR CR NBR NDP-10-BPE Polipropilén EPDM Nordel EPDM PP EPDM NDP-10-BPH Polipropilén TPEE Hytrel PTFE PP PTFE NDP-10-BPN Polipropilén NBR Nitrile NBR NBR NBR NDP-10-BPS Polipropilén TPO Santoprene EPDM PP EPDM NDP-10-BPT Polipropilén PTFE Teflon PTFE PTFE PTFE NDP-10-BXT PVC PTFE Teflon PTFE PVC PTFE NDP-10-BTT PTFE PTFE Teflon PTFE PTFE PTFE 17

17 -os szivattyúk DP-10 Steril kivitel Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 65 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 25 /min Max. leveg fogyasztás 250 N /min Max. nyomás 0,5 Mpa Üzemi zajszint 82 db(a) Max. felszívás szárazon 0,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 6,2 m Szállított közeg h mérséklete 80 C Max. szívóoldali nyomás 0,02 Mpa Tömeg 7,2 Kg Csatlakozások szívó/nyomó Karima Max. szállítható szemcseméret 1 mm leveg Rc ¼ F DP-10-FFL PTFE Teflon PTFE PTFE PTFE PTFE 18

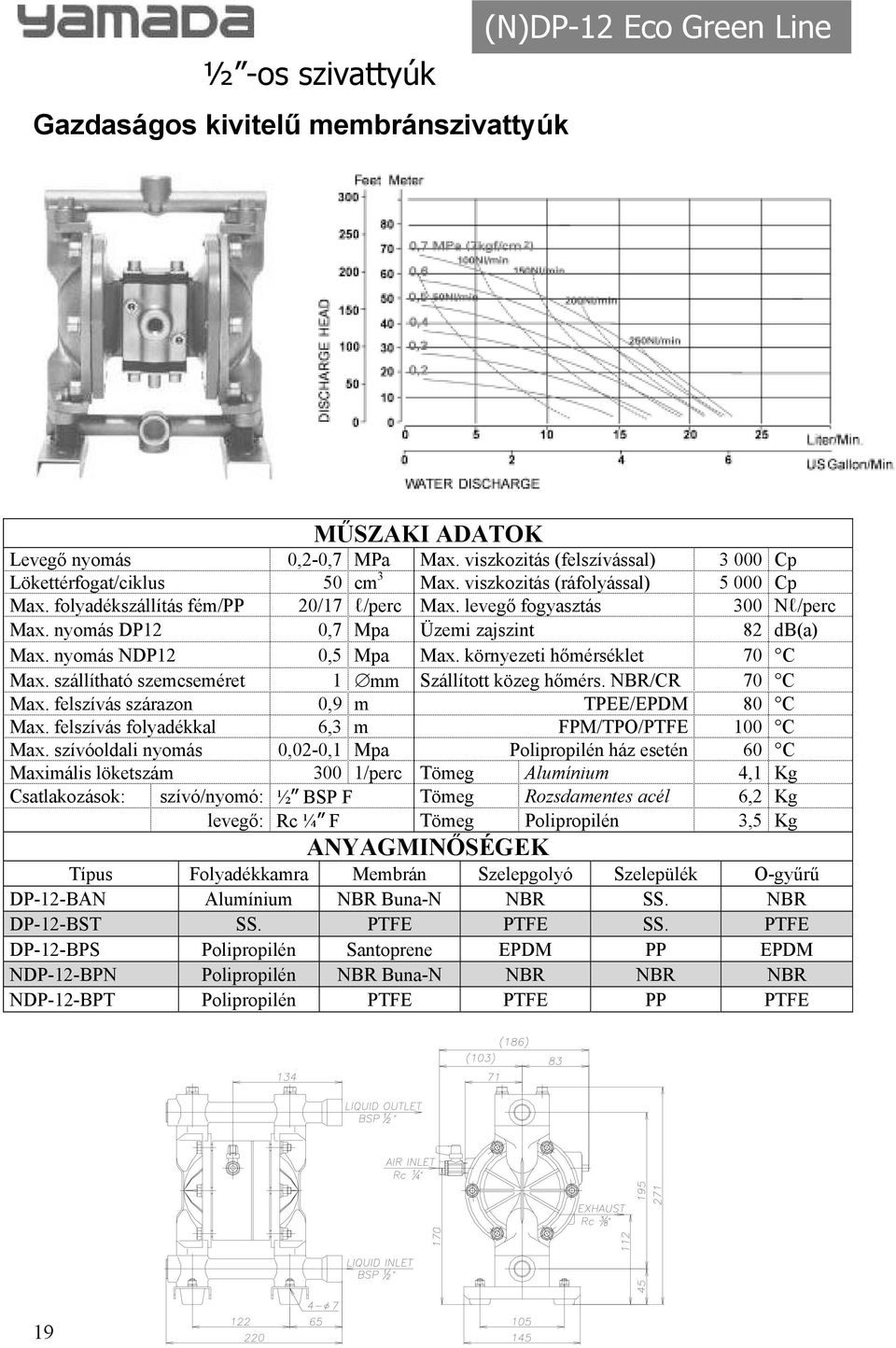

18 ½ -os szivattyúk Gazdaságos kivitel membránszivattyúk (N)DP-12 Eco Green Line Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 50 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás fém/pp 20/17 /perc Max. leveg fogyasztás 300 N /perc Max. nyomás DP12 0,7 Mpa Üzemi zajszint 82 db(a) Max. nyomás NDP12 0,5 Mpa Max. környezeti h mérséklet 70 C Max. szállítható szemcseméret 1 mm Szállított közeg h mérs. NBR/CR 70 C Max. felszívás szárazon 0,9 m TPEE/EPDM 80 C Max. felszívás folyadékkal 6,3 m FPM/TPO/PTFE 100 C Max. szívóoldali nyomás 0,02-0,1 Mpa Polipropilén ház esetén 60 C Maximális löketszám 300 1/perc Tömeg Alumínium 4,1 Kg Csatlakozások: szívó/nyomó: ½ BSP F Tömeg Rozsdamentes acél 6,2 Kg leveg : Rc ¼ F Tömeg Polipropilén 3,5 Kg DP-12-BAN Alumínium NBR Buna-N NBR SS. NBR DP-12-BST SS. PTFE PTFE SS. PTFE DP-12-BPS Polipropilén Santoprene EPDM PP EPDM NDP-12-BPN Polipropilén NBR Buna-N NBR NBR NBR NDP-12-BPT Polipropilén PTFE PTFE PP PTFE 19

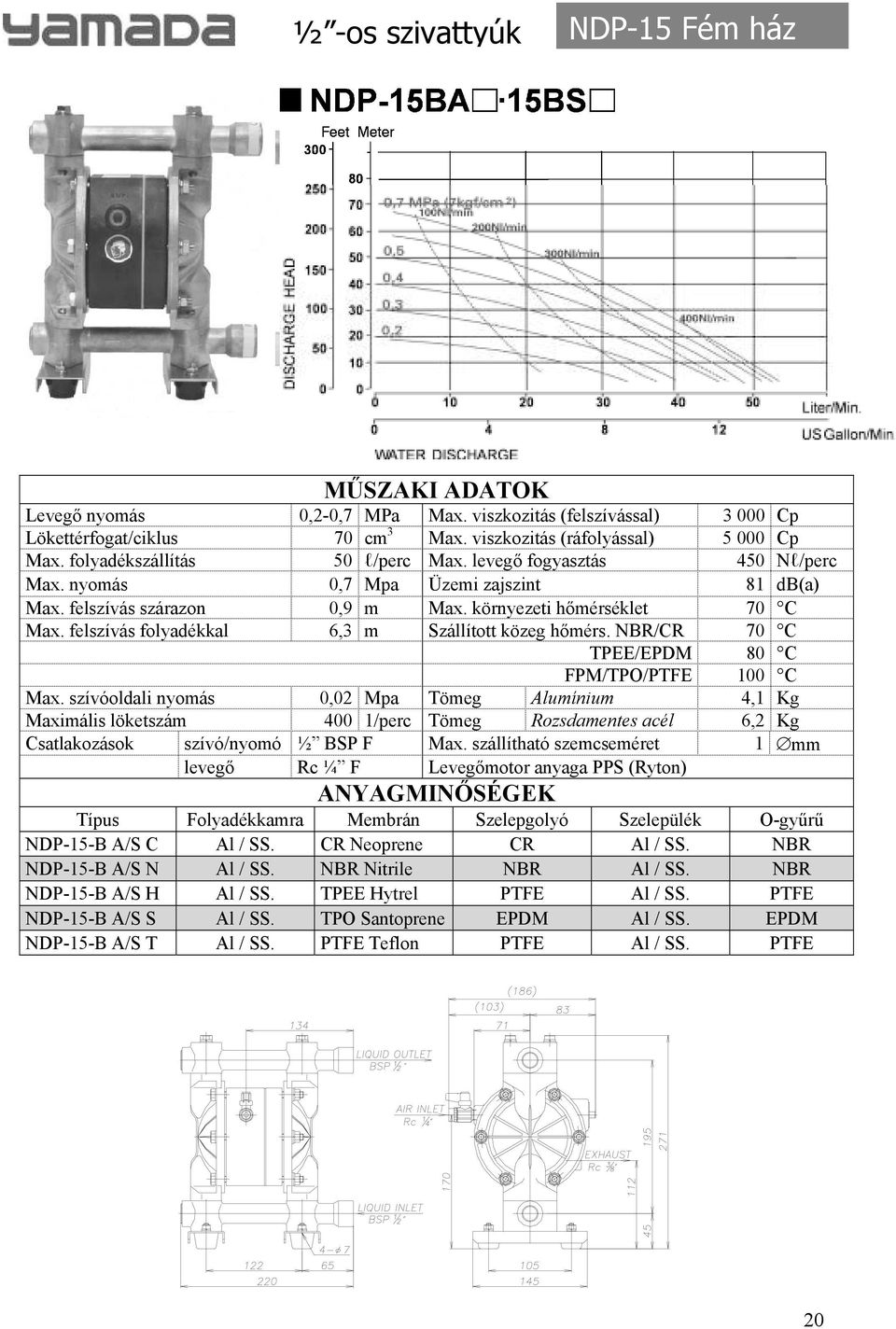

19 ½ -os szivattyúk NDP-15 Fém ház Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 70 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 50 /perc Max. leveg fogyasztás 450 N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 81 db(a) Max. felszívás szárazon 0,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 6,3 m Szállított közeg h mérs. NBR/CR 70 C TPEE/EPDM 80 C FPM/TPO/PTFE 100 C Max. szívóoldali nyomás 0,02 Mpa Tömeg Alumínium 4,1 Kg Maximális löketszám 400 1/perc Tömeg Rozsdamentes acél 6,2 Kg Csatlakozások szívó/nyomó ½ BSP F Max. szállítható szemcseméret 1 mm leveg Rc ¼ F Leveg motor anyaga PPS (Ryton) NDP-15-B A/S C Al / SS. CR Neoprene CR Al / SS. NBR NDP-15-B A/S N Al / SS. NBR Nitrile NBR Al / SS. NBR NDP-15-B A/S H Al / SS. TPEE Hytrel PTFE Al / SS. PTFE NDP-15-B A/S S Al / SS. TPO Santoprene EPDM Al / SS. EPDM NDP-15-B A/S T Al / SS. PTFE Teflon PTFE Al / SS. PTFE 20

20 ½ -os szivattyúk NDP-15 M anyag ház Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 70 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 45 /perc Max. leveg fogyasztás 350 N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 78 db(a) Max. felszívás szárazon 0,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 6,3 m Szállított közeg h mérséklete 60 C Max. szívóoldali nyomás 0,02-0,1 Mpa Tömeg Polipropilén. 3,5 Kg Maximális löketszám 400 1/perc Tömeg PVDF 4,3 Kg Csatlakozások szívó/nyom ó ½ BSP F Max. szállítható szemcseméret 1 mm leveg ¼ BSP F Leveg motor anyaga PPS (Ryton) Típus Folyadékkamra Membrán Szelepkorong Szelepülék O-gy r NDP-15-FPC Polipropilén CR Neoprene PTFE PP NBR NDP-15-FPE Polipropilén EPDM Nordel PTFE PP EPDM NDP-15-FPH Polipropilén TPEE Hytrel PTFE PP PTFE NDP-15-FPN Polipropilén NBR Nitrile PTFE PP NBR NDP-15-F P/V/D S PP / PP / TPO Santoprene PTFE PVDF/Acetál PVDF/Acetál NDP-15-F P/V T PP / PVDF PTFE Teflon PTFE PP / PVDF PTFE NDP-15-F X/D T PVC/Acetál PTFE Teflon PTFE PVC/Acetál PTFE NDP-15-FTT PTFE Teflon PTFE Teflon PTFE PTFE PTFE EPDM / PTFE/PTFE 21

21 NDP-20 Fém ház, rugalmas membrán ¾ -os szivattyúk Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 350 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 110 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 97 db(a) Max. felszívás szárazon 2,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 9,1 m Szállított közeg h mérs. NBR/CR 70 C Max. szállítható szemcseméret 2 mm TPEE/EPDM 80 C Max. szívóoldali nyomás 0,1 Mpa Tömeg Alumínium 9 Kg Maximális löketszám 195 1/perc Tömeg Rozsdamentes acél 14 Kg Csatlakozások szívó/nyomó ¾ BSP F leveg Rc ¼ F Leveg motor anyaga: Alumínium NDP-20-B A/S C Al / SS CR Neoprene CR SS. NBR NDP-20-B A/S N Al / SS NBR Nitrile NBR SS. NBR NDP-20-B A/S E Al / SS EPDM Nordel EPDM SS. EPDM NDP-20-B A/S S Al / SS TPO Santoprene EPDM SS. EPDM NDP-20-B A/S H Al / SS TPEE Hytrel PTFE SS. PTFE NDP-20-B A/S V Al / SS FPM Viton FPM SS. FPM 22

22 NDP-20 Fém ház, Teflon membrán ¾ -os szivattyúk Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 240 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 100 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 97 db(a) Max. felszívás szárazon 1,2 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 8,3 m Szállított közeg h mérséklete 100 C Max. szívóoldali nyomás 0,02 Mpa Tömeg Alumínium 9 Kg Maximális löketszám 195 1/perc Tömeg Rozsdamentes acél 14 Kg Csatlakozások szívó/nyomó ¾ BSP F Max. szállítható szemcseméret 2 mm leveg Rc F Leveg motor anyaga: Alumínium NDP-20-BATU Al PTFE Teflon PTFE SS. PTFE NDP-20-BSTU SS. PTFE Teflon PTFE SS. PTFE A típusszámban szerepl U végz dés hosszú élettartamú (30M ciklus) membránt jelent. 23

23 NDP-20 M anyag ház, rugalmas membrán ¾ -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 350 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 100 /min Max. leveg fogyasztás 800 N /min Max. nyomás 0,5 Mpa Üzemi zajszint 94 db(a) Max. felszívás szárazon 2,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 9,1 m Szállított közeg h mérséklete 60 C Max. szívóoldali nyomás 0,1 Mpa Tömeg 8 Kg Csatlakozások szívó/nyomó ¾ BSP F Max. szállítható szemcseméret 2 mm leveg Rc ¼ F Leveg motor anyaga: Alumínium Löketszám: 195/p NDP-20-BPC PP Polipropilén CR Neoprene CR PP NBR NDP-20-BPE PP Polipropilén EPDM Nordel EPDM PP EPDM NDP-20-BPH PP Polipropilén TPEE Hytrel PTFE Teflon PP PTFE NDP-20-BPN PP Polipropilén NBR Nitrile NBR PP NBR NDP-20-BPS PP Polipropilén TPO Santoprene EPDM PP EPDM NDP-20-BPV PP Polipropilén FPM Viton FPM PP FPM 24

24 NDP-20 M anyag ház, Teflon membrán ¾ -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 240 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 80 /perc Max. leveg fogyasztás 800 N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 94 db(a) Max. felszívás szárazon 1,2 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 8,3 m Szállított közeg h mérséklete 60 C Max. szívóoldali nyomás 0,02 Mpa Tömeg 8 Kg Csatlakozások szívó/nyomó ¾ BSP F Max. szállítható szemcseméret 2 mm leveg Rc F Leveg motor anyaga: Alumínium, X végz dés esetén epoxi bevonattal Löketszám: 195/p NDP-20-BPTU PP Polipropilén PTFE Teflon PTFE PP PTFE NDP-20-BPTUX PP Polipropilén PTFE Teflon PTFE PP PTFE NDP-20-BXT PVC PTFE Teflon PTFE PVC PTFE NDP-20-BXTU PVC PTFE Teflon PTFE PVC PTFE NDP-20-BXTUX PVC PTFE Teflon PTFE PVC PTFE NDP-20-BTT PTFE Teflon PTFE Teflon PTFE PVC PTFE NDP-20-BTTX PTFE Teflon PTFE Teflon PTFE PVC PTFE TU: Hosszú élettartamú membrán (PTFE/EPDM szendvics szerkezet) 25

25 NDP-20 Magas nyomású 2:1 ¾ -os szivattyúk Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 175 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 54 /perc Max. leveg fogyasztás N /perc Max. nyomás 1,4 Mpa Üzemi zajszint 97 db(a) Max. felszívás szárazon 2,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 9,1 m Szállított közeg h mérs. NBR/CR 70 C Max. szállítható szemcseméret 2 mm TPEE/EPDM 80 C Max. szívóoldali nyomás 0,1 Mpa Tömeg Alumínium 9 Kg Maximális löketszám 195 1/perc Tömeg Rozsdamentes acél 14 Kg Csatlakozások szívó/nyomó ¾ BSP F leveg BSP F Leveg motor anyaga: Alumínium NDP-20-B A C E Alumínium CR Neoprene CR SS. NBR NDP-20-B A N E Alumínium NBR Nitrile NBR SS. NBR NDP-20-B A T E Alumínium PTFE Teflon PTFE SS. PTFE NDP-20-B S E E SS. EPDM Nordel EPDM SS. EPDM NDP-20-B S T E SS. PTFE Teflon PTFE SS. PTFE 26

26 ¾ -os szivattyúk DP-20 Steril Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 150 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 50 /min Max. leveg fogyasztás 350 N /min Max. nyomás 0,5 Mpa Üzemi zajszint 85 db(a) Max. felszívás szárazon 0,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 6,2 m Szállított közeg h mérséklete 80 C Max. szívóoldali nyomás 0,02 Mpa Tömeg 15,5 Kg Csatlakozások szívó/nyomó Karima Max. szállítható szemcseméret 2 mm leveg Rc ¼ F DP-20-FFL PTFE Teflon PTFE PTFE PTFE PTFE 27

27 1 -os szivattyúk Gazdaságos kivitel membránszivattyúk NDP-22 Eco Green Line Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 350 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás fém/pp 100 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 97 db(a) Max. szállítható szemcseméret 1 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 2,9 m Szállított közeg h mérs. NBR/CR 70 C Max. felszívás folyadékkal 9,1 m FPM/TPO/PTFE 100 C Max. szívóoldali nyomás 0,02-0,1 Mpa Maximális löketszám 210 1/perc Tömeg Alumínium 13 Kg Csatlakozások: szívó/nyomó: 1 BSP F Tömeg Rozsdamentes acél 20 Kg leveg : Rc F Leveg motor anyaga: Alumínium NDP-22-BAN Alumínium NBR Buna-N NBR SS. NBR NDP-22-BAT Alumínium PTFE PTFE SS. PTFE NDP-22-BST SS. PTFE PTFE SS. PTFE 28

28 NDP-25 Fém ház, rugalmas membrán 1 -os szivattyúk Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 600 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 160 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 97 db(a) Max. szállítható szemcseméret 3 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 3,1 m Szállított közeg h mérs. NBR/CR 70 C Max. felszívás folyadékkal 9,1 m TPEE/EPDM 80 C Max. szívóoldali nyomás 0,1 Mpa FPM/TPO 100 C Maximális löketszám 210 1/perc Tömeg Alumínium 13 Kg Csatlakozások szívó/nyomó 1 BSP F Tömeg Rozsdamentes acél 20 Kg leveg Rc F Leveg motor anyaga: Alumínium NDP-25-B A/F/S C Al / Ö.v. / SS. CR Neoprene CR SS. NBR NDP-25-B A/F/S N Al / Ö.v. / SS NBR Nitrile NBR SS. NBR NDP-25-B A/F/S E Al / Ö.v. / SS EPDM Nordel EPDM SS. EPDM NDP-25-B A/F/S S Al / Ö.v. / SS TPO Santoprene EPDM SS. EPDM NDP-25-B A/S H Al / SS TPEE Hytrel PTFE SS. PTFE NDP-25-B A/F/S V Al / Ö.v. / SS FPM Viton FPM SS. FPM 29

29 NDP-25 Fém ház, Teflon membrán 1 -os szivattyúk Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 500 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 160 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 97 db(a) Max. szállítható szemcseméret 3 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 1,9 m Szállított közeg h mérséklete 100 C Max. felszívás folyadékkal 8,3 m Tömeg Alumínium 13 Kg Max. szívóoldali nyomás 0,02 Mpa Tömeg Öntöttvas 20 Kg Maximális löketszám 210 1/perc Tömeg Rozsdamentes acél 20 Kg Csatlakozások: szívó/nyomó: 1 BSP F leveg : Rc F Leveg motor anyaga: Alumínium NDP-25-BATU Alumínium PTFE Teflon PTFE SS. PTFE NDP-25-BFTU Öntöttvas PTFE Teflon PTFE SS. PTFE NDP-25-BSTU SS. PTFE Teflon PTFE SS. PTFE TU: Hosszú élettartamú membrán (PTFE/EPDM szendvics szerkezet) 30

30 NDP-25 M anyag ház, rugalmas membrán 1 -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 600 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 150 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 94 db(a) Max. felszívás szárazon 3,1 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 9,1 m Szállított közeg h mérséklete 60 C Max. szívóoldali nyomás 0,1 Mpa Max. szállítható szemcseméret 3 mm Maximális löketszám 210 1/perc Tömeg Polipropilén 11 Kg Csatlakozások: szívó/nyomó: 1 BSP F Tömeg PVDF 13,5 Kg Leveg motor anyaga: Alumínium, leveg : Rc 3/8 F BPEX és BPSX esetén Polipropilén NDP-25-B P C PP CR Neoprene CR PP NBR NDP-25-B P/V E (X) PP / PVDF EPDM Nordel EPDM PP / PVDF EPDM NDP-25-B P H PP TPEE Hytrel PTFE PP PTFE NDP-25-B P N PP NBR Nitrile NBR PP NBR NDP-25-B P/V S (X) PP / PVDF TPO Santoprene EPDM PP / PVDF EPDM / PTFE NDP-25-B P/V V PP / PVDF FPM Viton FPM PP / PVDF FPM TU: Hosszú élettartamú membrán (PTFE/EPDM szendvics szerkezet) 31

31 NDP-25 M anyag ház, Teflon membrán 1 -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 500 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 150 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 94 db(a) Max. szállítható szemcseméret 3 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 1,9 m Szállított közeg h mérséklete 60 C Max. felszívás folyadékkal 8,3 m Tömeg Polipropilén 11 Kg Max. szívóoldali nyomás 0,02 Mpa Tömeg PVDF 13,5 Kg Csatlakozások: szívó/nyomó: 1 BSP F Maximális löketszám 210 1/perc leveg : Rc F Leveg motor anyaga: Alumínium, BPTUX és BVTUX esetén Polipropilén NDP-25-BPTU(X) PP PTFE Teflon PTFE PP PTFE NDP-25-BXTU PVC PTFE Teflon PTFE PVC PTFE NDP-25-BVTU(X) PVDF PTFE Teflon PTFE PVDF PTFE NDP-25-BTTU PTFE PTFE Teflon PTFE PTFE PTFE TU: Hosszú élettartamú membrán (PTFE/EPDM szendvics szerkezet) 32

32 NDP-25 Magas nyomású 2:1 Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 300 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 110 /perc Max. leveg fogyasztás 1400 N /perc Max. nyomás 1,4 Mpa Üzemi zajszint 97 db(a) Max. szállítható szemcseméret 3 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 3,1 m Szállított közeg h mérs. NBR/CR 70 C Max. felszívás folyadékkal 9,1 m TPEE/EPDM 80 C Max. szívóoldali nyomás 0,1 Mpa FPM/TPO 100 C Maximális löketszám 210 1/perc Tömeg Alumínium 13 Kg Csatlakozások szívó/nyomó 1 BSP F Tömeg Rozsdamentes acél 20 Kg leveg BSP F Leveg motor anyaga: Alumínium NDP-25-B A S E Alumínium TPO Santoprene EPDM SS. EPDM NDP-25-B A H E Alumínium TPEE Hytrel PTFE SS. PTFE NDP-25-B S E E SS. EPDM Nordel EPDM SS. EPDM 33

33 1 -os szivattyúk DP-25 Steril Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 400 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 90 /perc Max. leveg fogyasztás 1200 N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 88 db(a) Max. felszívás szárazon 2,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 6,2 m Szállított közeg h mérséklete 80 C Max. szívóoldali nyomás 0,02 Mpa Tömeg 40 Kg Csatlakozások szívó/nyomó Karima Max. szállítható szemcseméret 3 mm leveg Rc F DP-25-FFL PTFE Teflon PTFE PTFE PTFE PTFE 34

34 NDP-40 Fém ház, rugalmas membrán Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 380 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 95 db(a) Max. szállítható szemcseméret 7 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 5,2 m Szállított közeg h mérs. NBR/CR 70 C Max. felszívás folyadékkal 9,2 m TPEE/EPDM 80 C Max. szívóoldali nyomás 0,1 Mpa FPM/TPO 100 C Maximális löketszám 148 1/perc Tömeg Alumínium 29 Kg Csatlakozások: szívó/nyomó: 1½ karima Tömeg Rozsdamentes acél 40 Kg Öntöttvas ház esetén 1½ BSP F Tömeg Öntöttvas 60 Kg leveg : Rc ½ F Leveg motor anyaga: Alumínium NDP-40-B A/F/S C Al / Öv. / SS. CR Neoprene CR CR/ SS /CR NBR NDP-40-B A/F/S N Al / Öv. / SS. NBR Nitrile NBR NBR/ SS /NBR NBR NDP-40-B A/F/S E Al / Öv. / SS. EPDM Nordel EPDM EPDM/SS/EPDM EPDM NDP-40-B A/F/S S Al / Öv. / SS. TPO Santoprene EPDM TPO/ SS /TPO EPDM NDP-40-B A/F/S H Al / Öv. / SS. TPEE Hytrel PTFE TPEE/ SS /TPEE PTFE NDP-40-B A/F/S V Al / Öv. / SS. FPM Viton FPM FPM/ SS /FPM FPM 35

35 NDP-40 fém ház, Teflon membrán Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 340 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 95 db(a) Max. szállítható szemcseméret 7 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 3,0 m Szállított közeg h mérséklete 100 C Max. felszívás folyadékkal 8,1 m Tömeg Alumínium 29 Kg Max. szívóoldali nyomás 0,02 Mpa Tömeg Rozsdamentes acél 40 Kg Csatlakozások: szívó/nyomó: 1½ karima Tömeg Öntöttvas 60 Kg Öntöttvas ház esetén 1½ BSP F Maximális löketszám 270 1/perc leveg : Rc ½ F Levweg motor anyaga: Alumínium NDP-40-B A T Alumínium PTFE Teflon PTFE Teflon SS. PTFE Teflon NDP-40-B F T Öntöttvas. PTFE Teflon PTFE Teflon SS. PTFE Teflon NDP-40-B S T SS. PTFE Teflon PTFE Teflon SS. PTFE Teflon 36

36 NDP-40 M anyag ház, rugalmas membrán 1 ½ -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 350 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 91 db(a) Max. szállítható szemcseméret 7 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 5,2 m Szállított közeg h mérséklete 60 C Max. felszívás folyadékkal 9,2 m Max. szívóoldali nyomás 0,1 Mpa Tömeg 27 Kg Csatlakozások: szívó/nyomó: 1 ½ karima Maximális löketszám 148 1/perc leveg : Rc ½ F Leveg motor anyaga: Alumínium NDP-40-B P C Polipropilén CR Neoprene CR PP NBR NDP-40-B P/V E PP/PVDF EPDM Nordel EPDM PP/PVDF EPDM NDP-40-B P H Polipropilén TPEE Hytrel PTFE PP PTFE NDP-40-B P N Polipropilén NBR Nitrile NBR PP NBR NDP-40-B P/V S PP/PVDF TPO Santoprene EPDM PP/PVDF EPDM NDP-40-B P V Polipropilén FPM Viton FPM PP FPM 37

37 NDP-40 M anyag ház, Teflon membrán 1 ½ -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 320 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 91 db(a) Max. szállítható szemcseméret 7 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 3,0 m Szállított közeg h mérséklete 60 C Max. felszívás folyadékkal 8,1 m Max. szívóoldali nyomás 0,02 Mpa Tömeg 27 Kg Csatlakozások: szívó/nyomó: 1 ½ karima Maximális löketszám 270 1/perc leveg : ½ BSP F Leveg motor anyaga: Alumínium NDP-40-B P T Polipropilén PTFE Teflon PTFE PP PTFE 38

38 NDP-40 Magas nyomású 2:1 1 ½ -os szivattyúk Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 186 /perc Max. leveg fogyasztás N /perc Max. nyomás 1,4 Mpa Üzemi zajszint 95 db(a) Max. szállítható szemcseméret 7 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 5,2 m Szállított közeg h mérs. NBR/CR 70 C Max. felszívás folyadékkal 9,2 m TPEE/EPDM 80 C Max. szívóoldali nyomás 0,1 Mpa FPM/TPO 100 C Csatlakozások: szívó/ny 1½ karima omó: Tömeg Alumínium 29 Kg Öntöttvas ház esetén 1½ BSP F Tömeg Rozsdamentes acél 40 Kg leveg : Rc ½ F Tömeg Öntöttvas 60 Kg NDP-40-B A/F/S-CE Al / Öv. / SS. CR Neoprene CR SS. NBR NDP-40-B A/F/S-NE Al / Öv. / SS. NBR Nitrile NBR SS. NBR NDP-40-B A/F/S-EE Al / Öv. / SS. EPDM Nordel EPDM SS. EPDM 39

39 1 ½ -os szivattyúk DP-38 Steril Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus 700 cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 95 /min Max. leveg fogyasztás N /min Max. nyomás 0,7 Mpa Üzemi zajszint 90 db(a) Max. felszívás szárazon 2,9 m Max. környezeti h mérséklet 70 C Max. felszívás folyadékkal 6,2 m Szállított közeg h mérséklete 80 C Max. szívóoldali nyomás 0,02 Mpa Tömeg 52 Kg Csatlakozások szívó/nyomó Karima Max. szállítható szemcseméret 3 mm leveg Rc ½ F DP-38-FFL PTFE Teflon PTFE PTFE PTFE PTFE 40

40 NDP-50 fém ház, rugalmas membrán 2 -os szivattyúk Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 600 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 94 db(a) Max. szállítható szemcseméret 8 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 5,2 m Szállított közeg h mérs. NBR/CR 70 C Max. felszívás folyadékkal 9,2 m TPEE/EPDM 80 C Max. szívóoldali nyomás 0,1 Mpa FPM/TPO 100 C Maximális löketszám 146 1/perc Tömeg Alumínium 37 Kg Csatlakozások: szívó/nyomó: 2 karima Tömeg Rozsdamentes acél 54 Kg Öntöttvas ház esetén 2 BSP F Tömeg Öntöttvas 65 Kg leveg : ¾ BSP F Leveg motor anyaga: Alumínium NDP-50-B A/F/S C Al / Öv. / SS. CR Neoprene CR CR NBR NDP-50-B A/F/S N Al / Öv. / SS. NBR Nitrile NBR NBR NBR NDP-50-B A/F/S E Al / Öv. / SS. EPDM Nordel EPDM EPDM EPDM NDP-50-B A/F/S S Al / Öv. / SS. TPO Santoprene EPDM TPO EPDM NDP-50-B A/F/S H Al / Öv. / SS. TPEE Hytrel PTFE TPEE PTFE NDP-50-B A/F/S V Al / Öv. / SS. FPM Viton FPM FPM FPM NDP-50-B A/F/S EA/HA Al / Öv. / SS. EPDM/TPEE EPDM/PTFE EPDM/TPEE EPDM/PTFE ATEX szivattyúk vezet képes membránnal: -EA, -HA 41

41 NDP-50 fém ház, Teflon membrán 2 -os szivattyúk Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 580 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 94 db(a) Max. szállítható szemcseméret 7 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 3,0 m Szállított közeg h mérséklete 100 C Max. felszívás folyadékkal 8,1 m Tömeg Alumínium 37 Kg Max. szívóoldali nyomás 0,02 Mpa Tömeg Rozsdamentes acél 54 Kg Csatlakozások: szívó/nyomó: 2 karima Tömeg Öntöttvas 65 Kg Öntöttvas ház esetén 2 BSP F Maximális löketszám 220 1/perc leveg : ¾ BSP F Leveg motor anyaga: Alumínium NDP-50-B A T Alumínium PTFE Teflon PTFE Teflon Al PTFE Teflon NDP-50-B F T Öntöttvas PTFE Teflon PTFE Teflon SS. PTFE Teflon NDP-50-B S T SS. PTFE Teflon PTFE Teflon SS. PTFE Teflon NDP-50-B A/F/S TA Al/Öv./SS PTFE Teflon PTFE Teflon Al/SS/SS PTFE Teflon ATEX szivattyúk vezet képes membránnal: -TA 42

42 NDP-50 M anyag ház, rugalmas membrán 2 -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 550 /perc Max. leveg fogyasztás N /min Max. nyomás 0,5 Mpa Üzemi zajszint 96 db(a) Max. szállítható szemcseméret 8 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 5,2 m Szállított közeg h mérséklete 60 C Max. felszívás folyadékkal 9,2 m Tömeg PP Polipropilén 35 Kg Max. szívóoldali nyomás 0,1 Mpa Tömeg PVDF 41 Kg Csatlakozások: szívó/nyomó: 2 karima Maximális löketszám 146 1/perc leveg : ¾ BSP F Leveg motor anyaga: Alumínium NDP-50-B P C PP Polipropilén CR Neoprene CR PP NBR NDP-50-B P E PP EPDM Nordel EPDM PP EPDM NDP-50-B P H PP TPEE Hytrel PTFE PP PTFE NDP-50-B P N PP NBR Nitrile NBR PP NBR NDP-50-B P/V S PP/PVDF TPO Santoprene EPDM/PTFE PP/PTFE EPDM NDP-50-B P V PP FPM Viton FPM PP FPM NDP-50-B V EA/HA PVDF EPDM/TPEE EPDM/PTFE PTFE EPDM/PTFE ATEX szivattyúk vezet képes membránnal: -EA, -HA 43

43 NDP-50 m anyag ház, Teflon membrán 2 -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 500 /perc Max. leveg fogyasztás N /min Max. nyomás 0,5 Mpa Üzemi zajszint 96 db(a) Max. szállítható szemcseméret 8 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 3,0 m Szállított közeg h mérséklete 60 C Max. felszívás folyadékkal 8,1 m Tömeg PP Polipropilén 35 Kg Max. szívóoldali nyomás 0,02 Mpa Tömeg PVDF 41 Kg Csatlakozások: szívó/nyomó: 2 karima Maximális löketszám 220 1/perc leveg : ¾ BSP F Leveg motor anyaga: Alumínium NDP-50-B P T PP Polipropilén PTFE Teflon PTFE PP PTFE NDP-50-B V T PVDF PTFE Teflon PTFE PTFE PTFE NDP-50-B V TA PVDF PTFE Teflon PTFE PTFE PTFE ATEX szivattyú vezet képes membránnal: -TA 44

44 3 -os szivattyúk NDP-80 fém ház, rugalmas membrán Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 800 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 92 db(a) Max. szállítható szemcseméret 10 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 5,2 m Szállított közeg h mérs. NBR/CR 70 C Max. felszívás folyadékkal 9,2 m TPEE/EPDM 80 C Max. szívóoldali nyomás 0,1 Mpa FPM/TPO 100 C Maximális löketszám 95 1/perc Tömeg Alumínium 65 Kg Csatlakozások: szívó/nyomó: 3 karima Tömeg Rozsdamentes acél 102 Kg Öntöttvas ház esetén 3 BSP F Tömeg Öntöttvas 112 Kg leveg : ¾ BSP F Leveg motor anyaga: Alumínium NDP-80-B A/F/S C Al / Öv. / SS. CR Neoprene CR CR NBR NDP-80-B A/F/S E Al / Öv. / SS. EPDM Nordel EPDM EPDM EPDM NDP-80-B A/F/S H Al / Öv. / SS. TPEE Hytrel PTFE TPEE PTFE NDP-80-B A/F/S N Al / Öv. / SS. NBR Nitrile NBR NBR NBR NDP-80-B A/F/S S Al / Öv. / SS. TPO Santoprene EPDM TPO EPDM NDP-80-B A/F/S V Al / Öv. / SS. FPM Viton FPM FPM FPM NDP-80-B A/F/S EA/HA Al / Öv. / SS. EPDM/TPEE EPDM/PTFE EPDM/TPEE EPDM/PTFE ATEX szivattyúk vezet képes membránnal: -EA, -HA 45

45 NDP-80 Fém ház, Teflon membrán 3 -os szivattyúk Leveg nyomás 0,2-0,7 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 640 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,7 Mpa Üzemi zajszint 92 db(a) Max. szállítható szemcseméret 10 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 3,3 m Szállított közeg h mérséklete 100 C Max. felszívás folyadékkal 8,1 m Tömeg Alumínium 65 Kg Max. szívóoldali nyomás 0,02 Mpa Tömeg Rozsdamentes acél 102 Kg Csatlakozások: szívó/nyomó: 3 karima Tömeg Öntöttvas 112 Kg Öntöttvas ház esetén 3 BSP F Maximális löketszám 160 1/perc leveg : ¾ BSP F Leveg motor anyaga: Alumínium NDP-80-B A T Alumínium PTFE Teflon PTFE Alumínium PTFE NDP-80-B F T Öntöttvas PTFE Teflon PTFE SS. PTFE NDP-80-B S T SS. PTFE Teflon PTFE SS. PTFE NDP-80-B A/F/S TA Al./Öv./SS. PTFE Teflon PTFE Al./SS./SS. PTFE * ATEX szivattyúk vezet képes membránnal: -TA 46

46 NDP-80 M anyag ház, rugalmas membrán 3 -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 760 /perc Max. leveg fogyasztás N /min Max. nyomás 0,5 Mpa Üzemi zajszint 93 db(a) Max. szállítható szemcseméret 10 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 5,2 m Szállított közeg h mérséklete 60 C Max. felszívás folyadékkal 9,2 m Max. szívóoldali nyomás 0,1 Mpa Tömeg 64 Kg Csatlakozások: szívó/nyomó: 3 karima Maximális löketszám 95 1/perc leveg : ¾ BSP F Leveg motor anyaga: Alumínium NDP-80-B P C PP Polipropilén CR Neoprene CR PP NBR NDP-80-B P E PP EPDM Nordel EPDM PP EPDM NDP-80-B P H PP TPEE Hytrel PTFE PP PTFE NDP-80-B P N PP NBR Nitrile NBR PP NBR NDP-80-B P S PP TPO Santoprene EPDM PP EPDM NDP-80-B P V PP FPM Viton FPM PP FPM 47

47 NDP-80 M anyag ház, Teflon membrán 3 -os szivattyúk Leveg nyomás 0,2-0,5 MPa Max. viszkozitás (felszívással) Cp Lökettérfogat/ciklus cm 3 Max. viszkozitás (ráfolyással) Cp Max. folyadékszállítás 560 /perc Max. leveg fogyasztás N /perc Max. nyomás 0,5 Mpa Üzemi zajszint 93 db(a) Max. szállítható szemcseméret 10 mm Max. környezeti h mérséklet 70 C Max. felszívás szárazon 3,0 m Szállított közeg h mérséklete 60 C Max. felszívás folyadékkal 8,1 m Max. szívóoldali nyomás 0,02 Mpa Tömeg 64 Kg Csatlakozások: szívó/nyomó: 3 karima Maximális löketszám 160 1/perc leveg : ¾ BSP F Leveg motor anyaga: Alumínium NDP-80-B P T PP Polipropilén PTFE Teflon PTFE PP PTFE 48

48 EDP1- Vezérelhet szivattyúk Elektromosan vezérelhet szivattyúk Egyes YAMADA szivattyúk rendelhet k elektromosan, löketenként vezérelhet kivitelben. Ezek típusszáma EDP1-XX-XXX Az EDP1-es szivattyúk 24V DC mágnesszeleppel vannak felszerelve, amely minden egyes vezérl impulzusra egy löketciklust enged. STANDARD TÍPUSOK ÉS Típus Folyadékkamra Membrán Szelep Szelepülék O-gy r EDP1-05-FAT Alumínium PTFE PTFE PTFE PTFE EDP1-05-FST SS. PTFE PTFE PTFE PTFE EDP1-05-FPT Polipropilén PTFE PTFE PTFE PTFE EDP1-05-FVT PVDF PTFE PTFE PTFE PTFE EDP1-10-BPE Polipropilén EPDM EPDM PP EPDM EDP1-10-BPT Polipropilén PTFE PTFE PTFE PTFE EDP1-20-BPE Polipropilén EPDM EPDM PP EPDM EDP1-20-BSTU SS. PTFE HPD PTFE SS. PTFE EDP1-20-BPH Polipropilén Hytrel PTFE PP PTFE EDP1-20-BPTU Polipropilén PTFE HPD PTFE PTFE PTFE EDP1-20-BPTUX Polipropilén PTFE HPD PTFE PTFE PTFE EDP1-25-BPS Polipropilén Santoprene EPDM EPDM EPDM További típusok a gyártóval történt egyeztetést követ en rendelhet k. Az egyes típusokhoz tartozó m szaki adatokat és jelleggörbéket megtalálhatja a megfelel mérettartományhoz tartozó NDP- oldalakon a katalógus elején. Figyelem, a PTFE membrános szivattyúk teljesítménye kb. 10%-kal alatta marad a többi membrántípusok teljesítményeinek! 49
