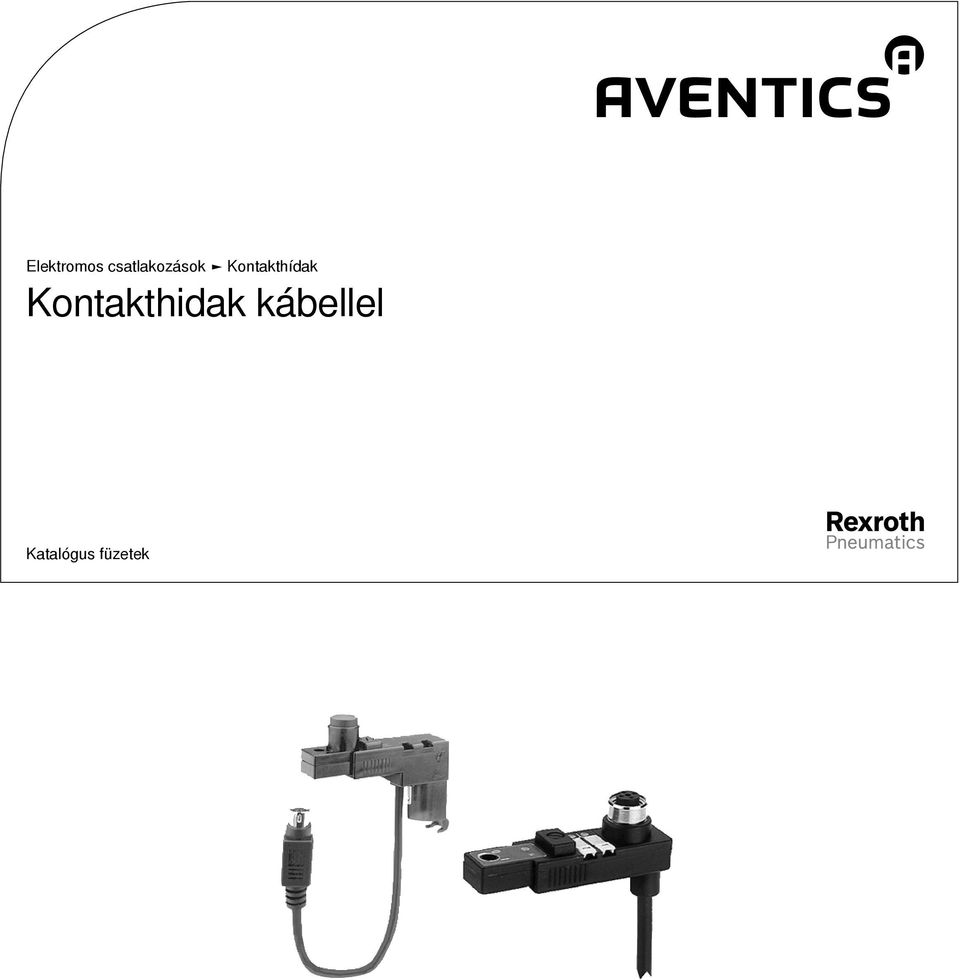

Elektromos csatlakozások Kontakthídak Kontakthidak kábellel. Katalógus füzetek

Átírás

1 Elektromos csatlakozások Kontakthídak Katalógus füzetek

2 2 Elektromos csatlakozások Kontakthídak Vezérlés: egy kábelen (vezetékvégek ónozva) Mágnestekercsek száma: 1 3 Tartozékok Adapter csatlakozóhidakhoz 6 Záródugó, Kontakthidakhoz 6 Csatlakozókábel, Sorozat CN2 Hüvely, Snap-in csatlakozó-ø8, 3-pólusú, reteszelődő, Egyenes Ónozott vezetékvég, 3-pólusú 7 Zárósapka kézi segédműködtetéshez 8 Védőkupak 8

3 Elektromos csatlakozások Kontakthídak Vezérlés: egy kábelen (vezetékvégek ónozva) Mágnestekercsek száma: 1 3 Környezeti hőmérséklet min./max. -15 C / +50 C Védettség IP65 Védőkapcsolás 43V egyirányú DC üzemi feszültség 24 V Feszültségtűrés DC -20% / +20% Szelep állapotkijelző LED Sárga Rögzítőcsavar M2,5 horonyolt Rögzítőcsavarok meghúzási nyomatéka [+0,05] 0,25 Nm P576_313_b Nyersanyag: Ház Kábel Tömítések Poliéterimid Poliuretán Fluor-kaucsuk A szállításra kerülő termék eltérhet a képtől. Műszaki megjegyzések kontakthíddal egy szeleprendszer vezérelhető (1. ábra). Az változat összekapcsolja a 8 db, dugaszos mágnestekercset (2. ábra). Tápfeszültség Ónozott vezetékvég, Kábellel Dugó, Mini DIN, 8-pólusú Csatlakozás szelephez Elektromos csatlakozó, ISO 15217, Form C Elektromos csatlakozó, ISO 15217, Form C Kábelhossz Kábel-Ø N huzal Huzalkeresztmetszet [m] [mm] [mm²] [kg] Súly ábra Rendelési szám 5 4,8 9 0,128 0,2 Fig ,2 4,8-0,14 0,037 Fig

4 4 Elektromos csatlakozások Kontakthídak Vezérlés: egy kábelen (vezetékvégek ónozva) Mágnestekercsek száma: 1 Fig. 1 4) 19,8 8 8,5 31,4 30,2 3a) 18,5 24, b) Ø4,8 50 2,3 1) 70,1 4) 17, ) Adattábla felerősítési lehetőség 2) Szelep LED 3a) Zárósapka kézi segédműködtetéshez, nem leszerelhető 3b) Zárósapka kézi segédműködtetéshez, leszerelhető 4) Elvesztés ellen biztosított tömítés és csavar 5) Rögzítőcsavarok meghúzási nyomatéka: 0,25 Nm + 0,05 Vezetékkiosztás: Fekete = 1-es mágnes Barna = 2-es mágnes Narancs = 3-as mágnes Sárga = 4-es mágnes Zöld = 5-ös mágnes Ibolya = 6-os mágnes Fehér = 7-es mágnes Rózsaszín = 8-as mágnes Kék = test 2) 5)

5 Elektromos csatlakozások Kontakthídak Vezérlés: egy kábelen (vezetékvégek ónozva) Mágnestekercsek száma: 1 5 Fig. 2 1) Adattábla felerősítési lehetőség 2) Szelep LED 3a) Zárósapka kézi segédműködtetéshez, nem leszerelhető 3b) Zárósapka kézi segédműködtetéshez, leszerelhető 4) Elvesztés ellen biztosított tömítés és csavar 5) Rögzítőcsavarok meghúzási nyomatéka: 0,25 Nm + 0,05 6) Kiegészítő földelési lehetőségek

6 6 Elektromos csatlakozások Kontakthídak Tartozékok Adapter csatlakozóhidakhoz 1) 2) 30 42,5 M3 30 1,5 15 1) 2) D894_605 P894_605 1) Érintkező a DIN EN szerint, A forma 2) Érintkező a DIN EN szerint, C forma Rendelési szám A-formáról a C-formára Rendelési Nyersanyag szám Poliamid Típus Védettség Interfész 1 Interfész 2 DC üzemi feszültség, max. [V] IP65 Elektromos csatlakozó, Form A Elektromos csatlakozó Form C Áram, max. [A] Környezeti hőmérséklet min./max / +50 Záródugó, Kontakthidakhoz 14, ,1 13, ,5 20,2 5 35, Rendelési szám Típus Környezeti hőmérséklet min./max. Nyersanyag CD01-PL sorozathoz -15 / 50 Polioximetilén 0,009 Súly [kg]

7 Elektromos csatlakozások Kontakthídak 7 Tartozékok Csatlakozókábel, Sorozat CN2 Hüvely, Snap-in csatlakozó-ø8, 3-pólusú, reteszelődő, Egyenes Ónozott vezetékvég, 3-pólusú Védettség Huzalkeresztmetszet IP65 0,25 mm² Nyersanyag: Ház színe Kábelköpeny Fekete Polivinilklorid P322_141_a Műszaki megjegyzések A megadott védettség kizárólag felszerelt és ellenőrzött állapotban érvényes. Üzemi feszültség Max. Áram, max. Pólusok száma Kábelkivezetés L kábelhossz [V AC] [V DC] [A] [m] [kg] Súly Rendelési szám Egyenes 180 2,5 0, Méretek 8 5,7 4,5 0,5 30 Ø3,5 L D523_104_a L = Hossz Póluskiosztás Buchse_3-polig (1) BN = barna (3) BU = kék (4) BK = fekete

8 8 Elektromos csatlakozások Kontakthídak Tartozékok Zárósapka kézi segédműködtetéshez 1,6 0,2 6, Rendelési szám Nyersanyag Súly [kg] Szállítási mennyiség [Darab] Poliamid 0, Védőkupak Ø8,5 M12 x 1 Ø13, Rendelési szám Csatlakozás Nyersanyag Súly [kg] M12x1 Poliamid 0,001
