1 Pneumatikus csatlakozások k k Katalógus füzetek

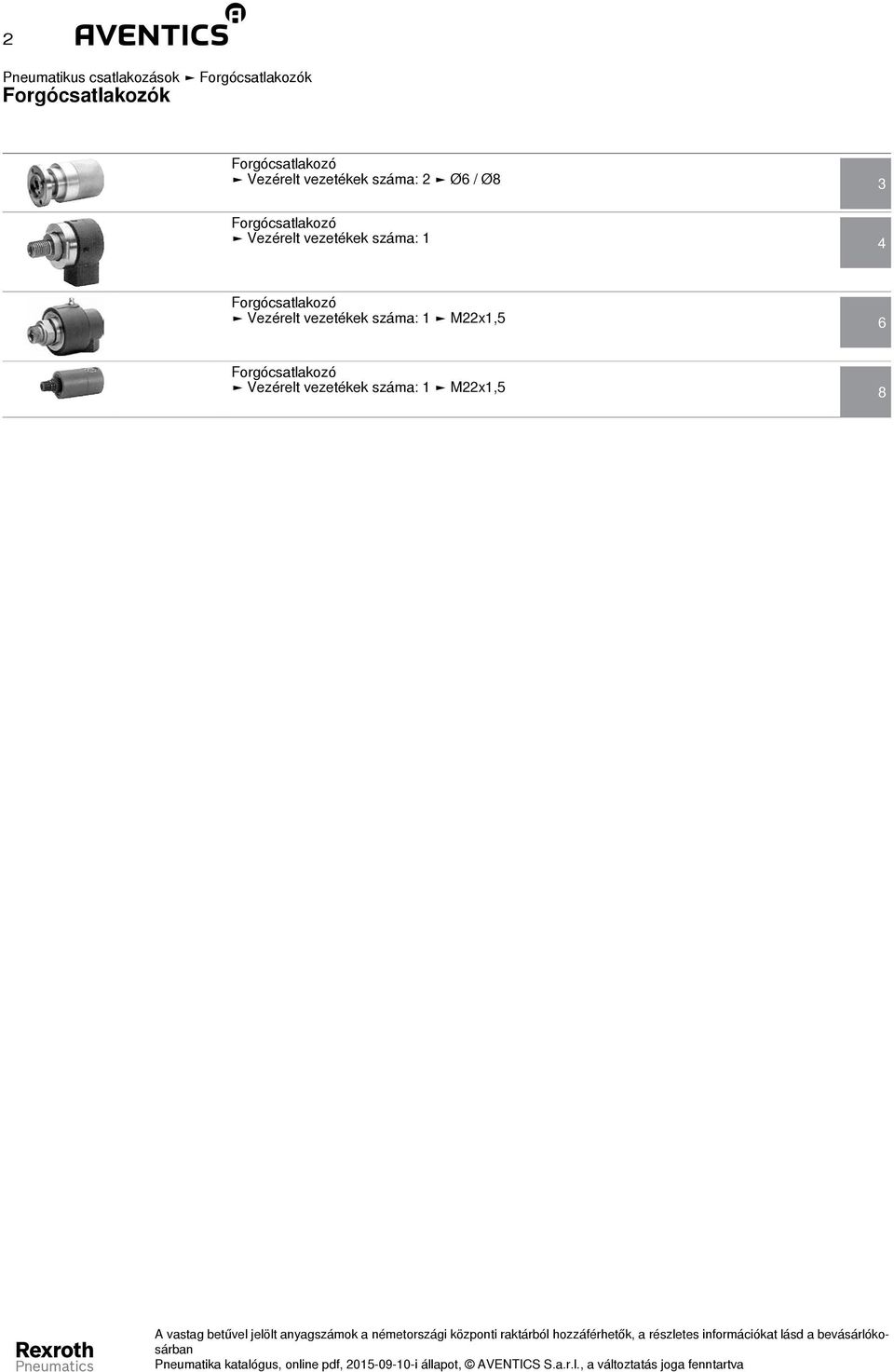

2 2 Pneumatikus csatlakozások k k Vezérelt vezetékek száma: 2 Ø6 / Ø8 3 Vezérelt vezetékek száma: 1 4 Vezérelt vezetékek száma: 1 M22x1,5 6 Vezérelt vezetékek száma: 1 M22x1,5 8

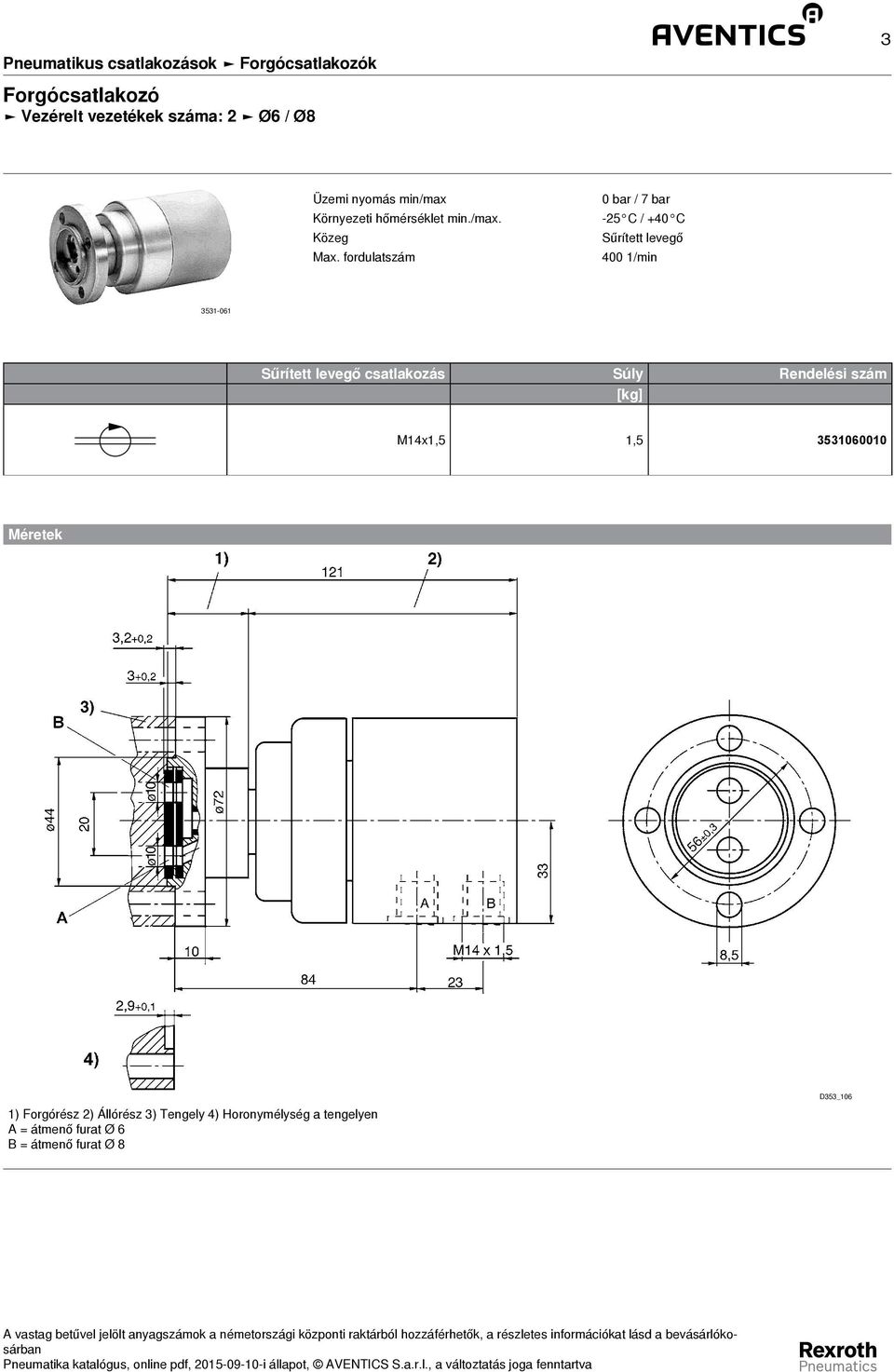

3 Pneumatikus csatlakozások k Vezérelt vezetékek száma: 2 Ø6 / Ø8 3 Üzemi nyomás min/max Környezeti hőmérséklet min./max. 0 bar / 7 bar -25 C / +40 C Sűrített levegő 400 1/min Sűrített levegő csatlakozás Súly Rendelési szám [kg] M14x1,5 1, Méretek 1) Forgórész 2) Állórész 3) Tengely 4) Horonymélység a tengelyen A = átmenő furat Ø 6 B = átmenő furat Ø 8 D353_106

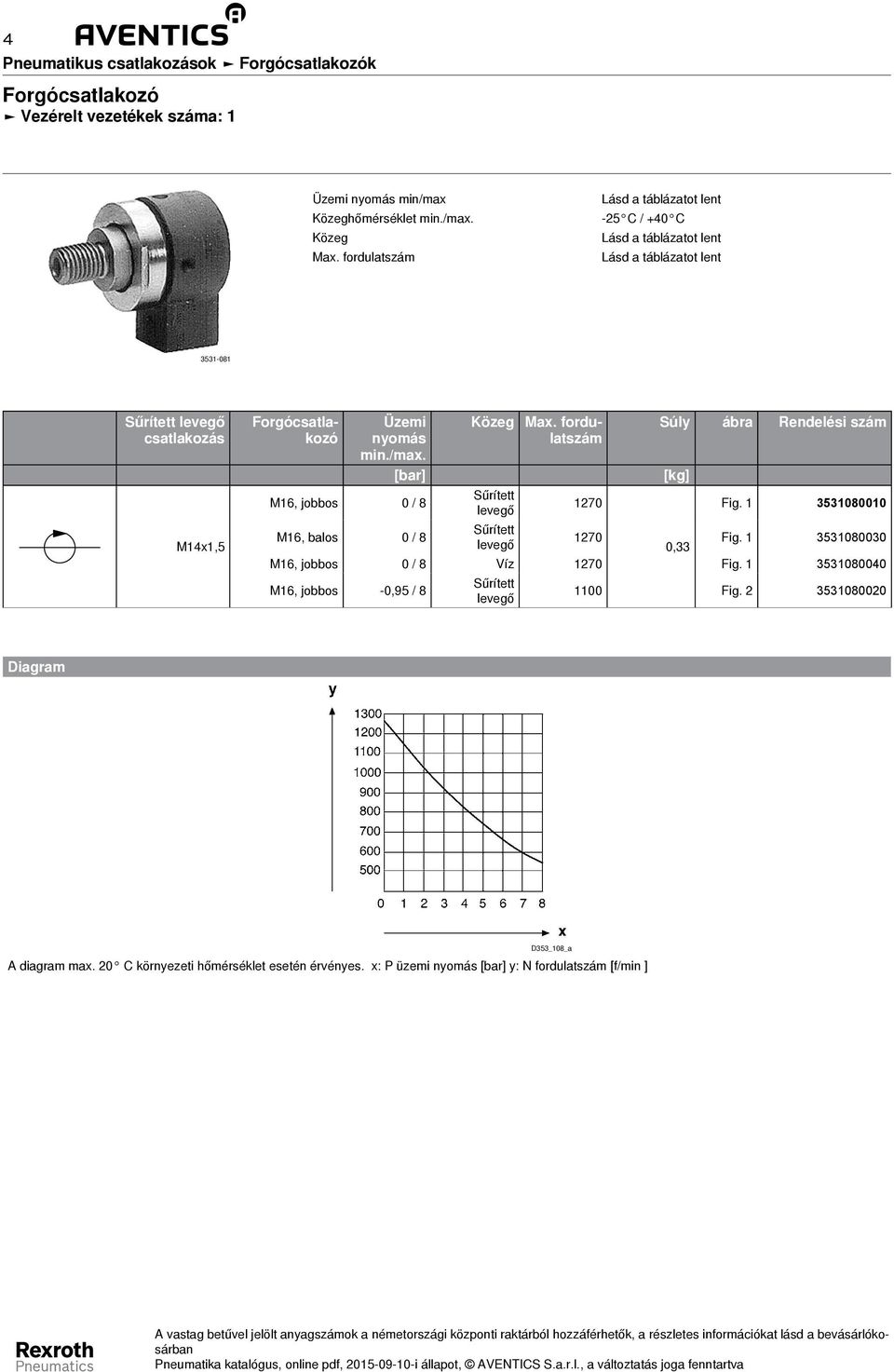

4 4 Pneumatikus csatlakozások k Vezérelt vezetékek száma: 1 Üzemi nyomás min/max hőmérséklet min./max. Lásd a táblázatot lent -25 C / +40 C Lásd a táblázatot lent Lásd a táblázatot lent Sűrített levegő csatlakozás M14x1,5 Üzemi nyomás min./max. [bar] M16, jobbos 0 / 8 Sűrített levegő 1270 Súly ábra Rendelési szám Sűrített M16, balos 0 / Fig levegő 0,33 M16, jobbos 0 / 8 Víz 1270 Fig M16, jobbos -0,95 / 8 Sűrített levegő [kg] Fig Fig Diagram D353_108_a A diagram max. 20 C környezeti hőmérséklet esetén érvényes. x: P üzemi nyomás [bar] y: N fordulatszám [f/min ]

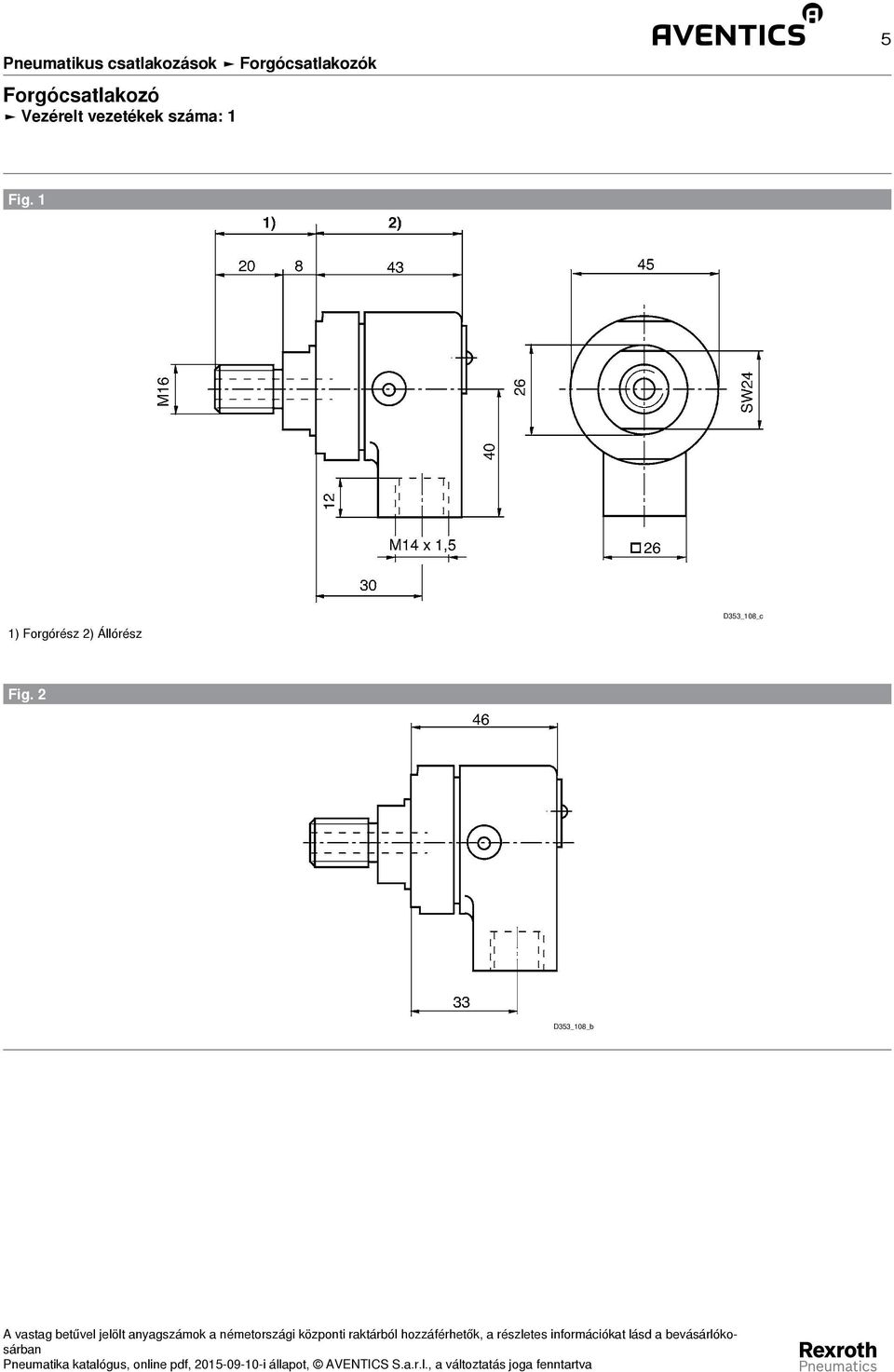

5 Pneumatikus csatlakozások k Vezérelt vezetékek száma: 1 5 Fig. 1 1) Forgórész 2) Állórész D353_108_c Fig. 2 D353_108_b

6 6 Pneumatikus csatlakozások k Vezérelt vezetékek száma: 1 M22x1,5 Üzemi nyomás min/max hőmérséklet min./max. 0 bar / 8 bar -25 C / +40 C Sűrített levegő /min Sűrített levegő csatlakozás Súly Rendelési szám [kg] M22x1,5 0, Diagram D353_107_a A diagram max. 20 C környezeti hőmérséklet esetén érvényes. x: P üzemi nyomás [bar] y: N fordulatszám [f/min ]

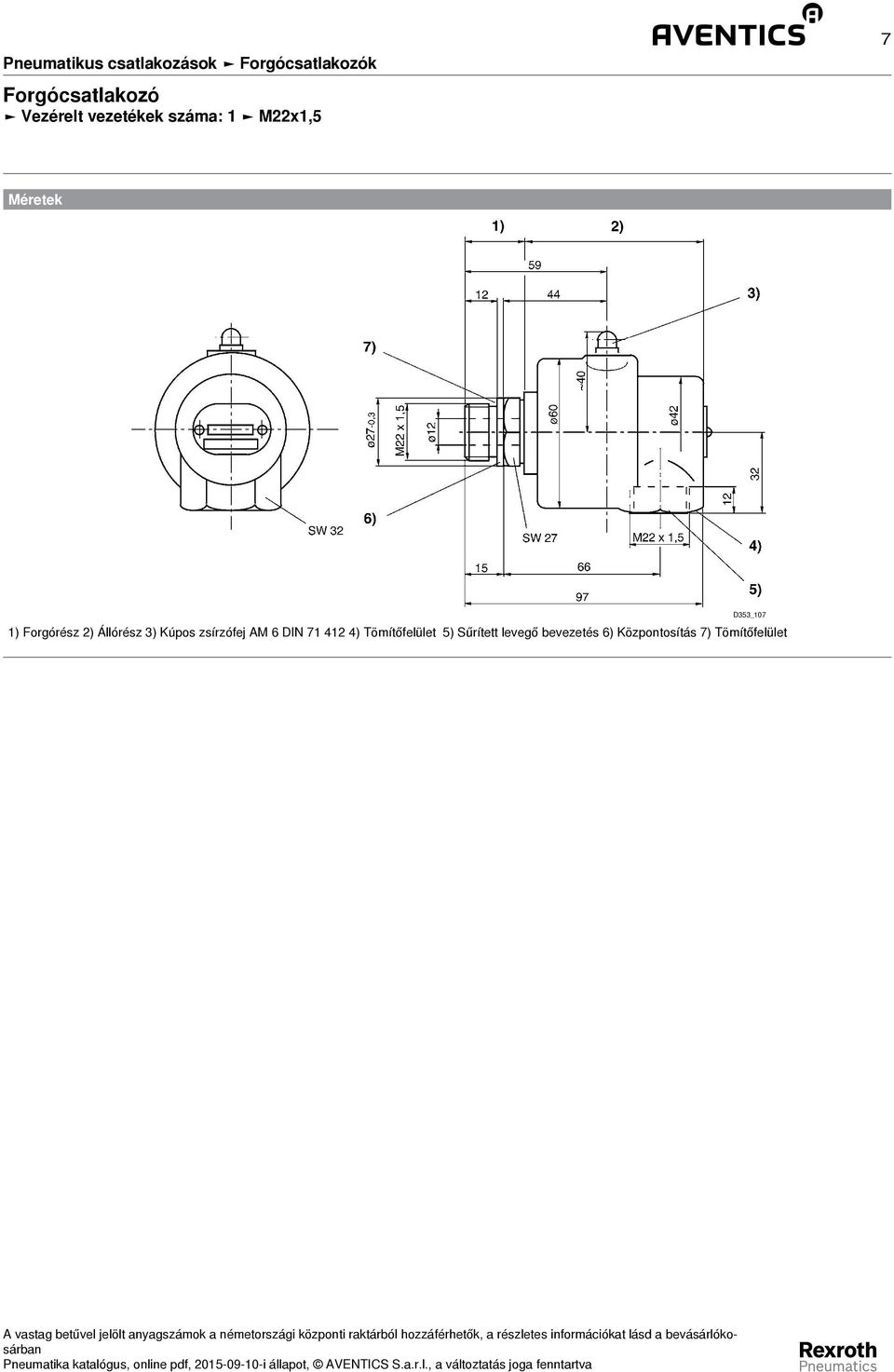

7 Pneumatikus csatlakozások k Vezérelt vezetékek száma: 1 M22x1,5 7 Méretek 1) Forgórész 2) Állórész 3) Kúpos zsírzófej AM 6 DIN ) Tömítőfelület 5) Sűrített levegő bevezetés 6) Központosítás 7) Tömítőfelület D353_107

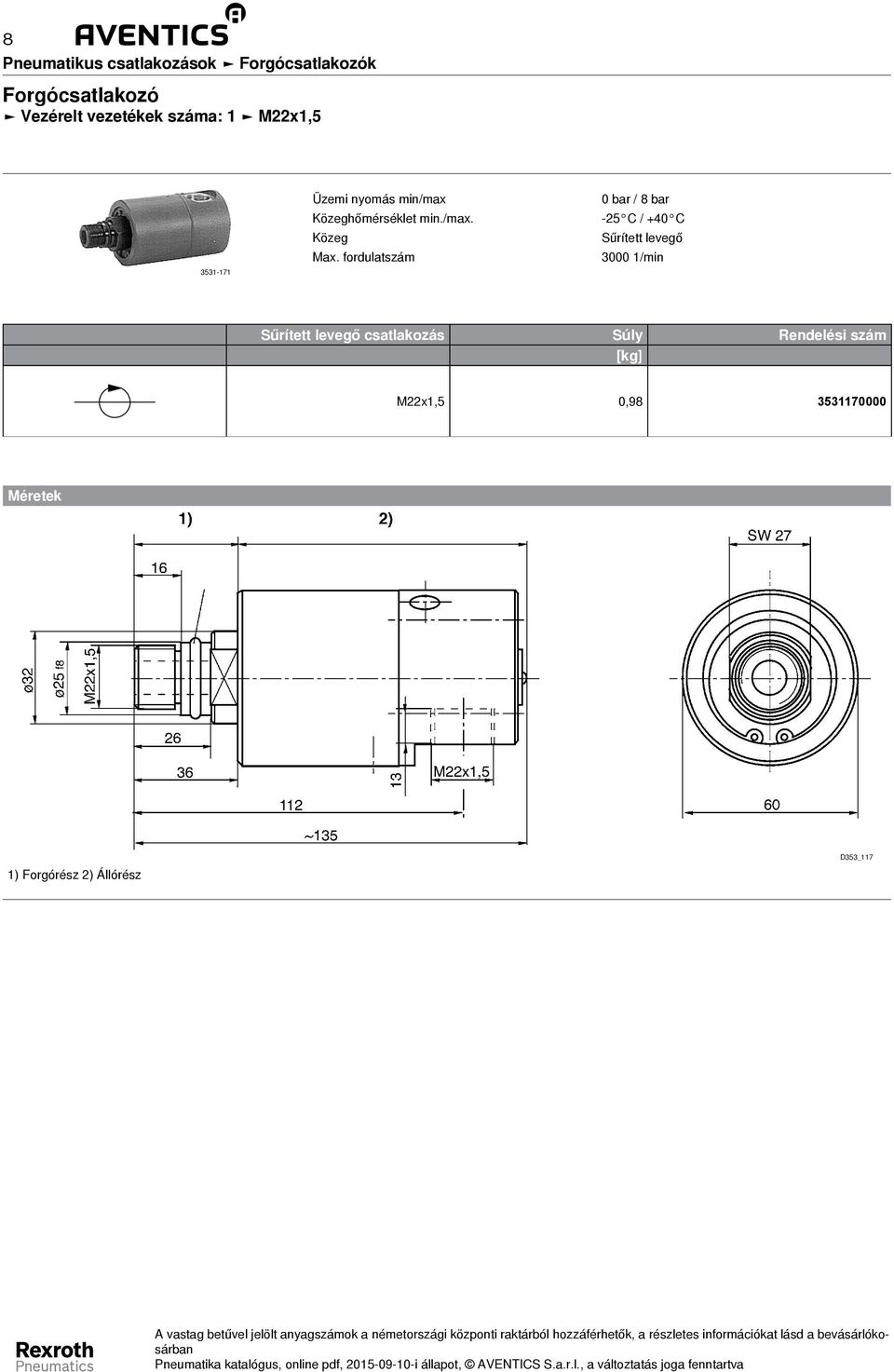

8 8 Pneumatikus csatlakozások k Vezérelt vezetékek száma: 1 M22x1, Üzemi nyomás min/max hőmérséklet min./max. 0 bar / 8 bar -25 C / +40 C Sűrített levegő /min Sűrített levegő csatlakozás Súly Rendelési szám [kg] M22x1,5 0, Méretek 1) Forgórész 2) Állórész D353_117

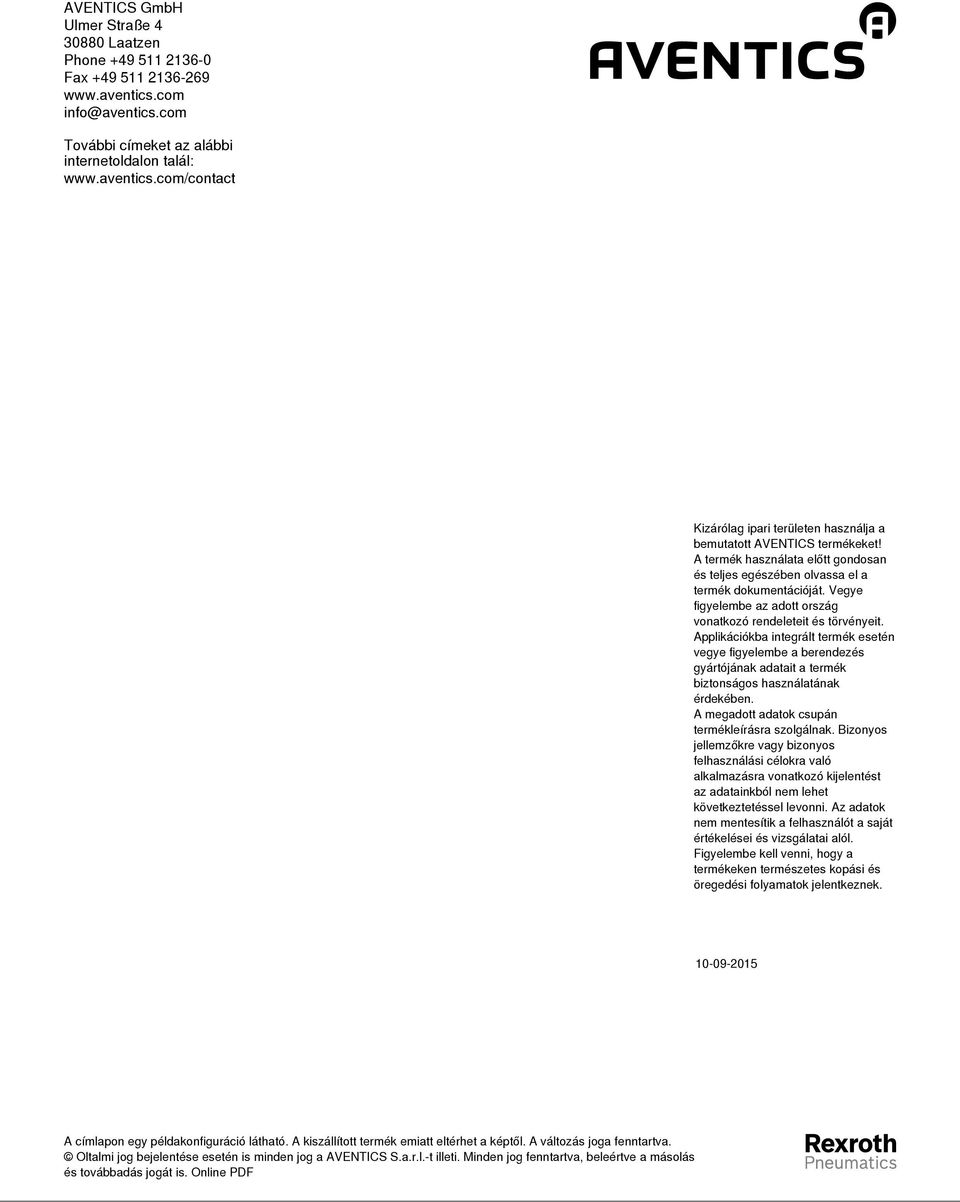

9 AVENTICS GmbH Ulmer Straße Laatzen Phone Fax info@aventics.com További címeket az alábbi internetoldalon talál: Kizárólag ipari területen használja a bemutatott AVENTICS termékeket! A termék használata előtt gondosan és teljes egészében olvassa el a termék dokumentációját. Vegye figyelembe az adott ország vonatkozó rendeleteit és törvényeit. Applikációkba integrált termék esetén vegye figyelembe a berendezés gyártójának adatait a termék biztonságos használatának érdekében. A megadott adatok csupán termékleírásra szolgálnak. Bizonyos jellemzőkre vagy bizonyos felhasználási célokra való alkalmazásra vonatkozó kijelentést az adatainkból nem lehet következtetéssel levonni. Az adatok nem mentesítik a felhasználót a saját értékelései és vizsgálatai alól. Figyelembe kell venni, hogy a termékeken természetes kopási és öregedési folyamatok jelentkeznek A címlapon egy példakonfiguráció látható. A kiszállított termék emiatt eltérhet a képtől. A változás joga fenntartva. Oltalmi jog bejelentése esetén is minden jog a AVENTICS S.a.r.l.-t illeti. Minden jog fenntartva, beleértve a másolás és továbbadás jogát is. Online PDF
