Nyomásszabályzók Kézi működtetés Becsavarható nyomásszabályozó szelepek. Katalógus füzetek

Átírás

1 Nyomásszabályzók Kézi működtetés Becsavarható nyomásszabályozó szelepek Katalógus füzetek

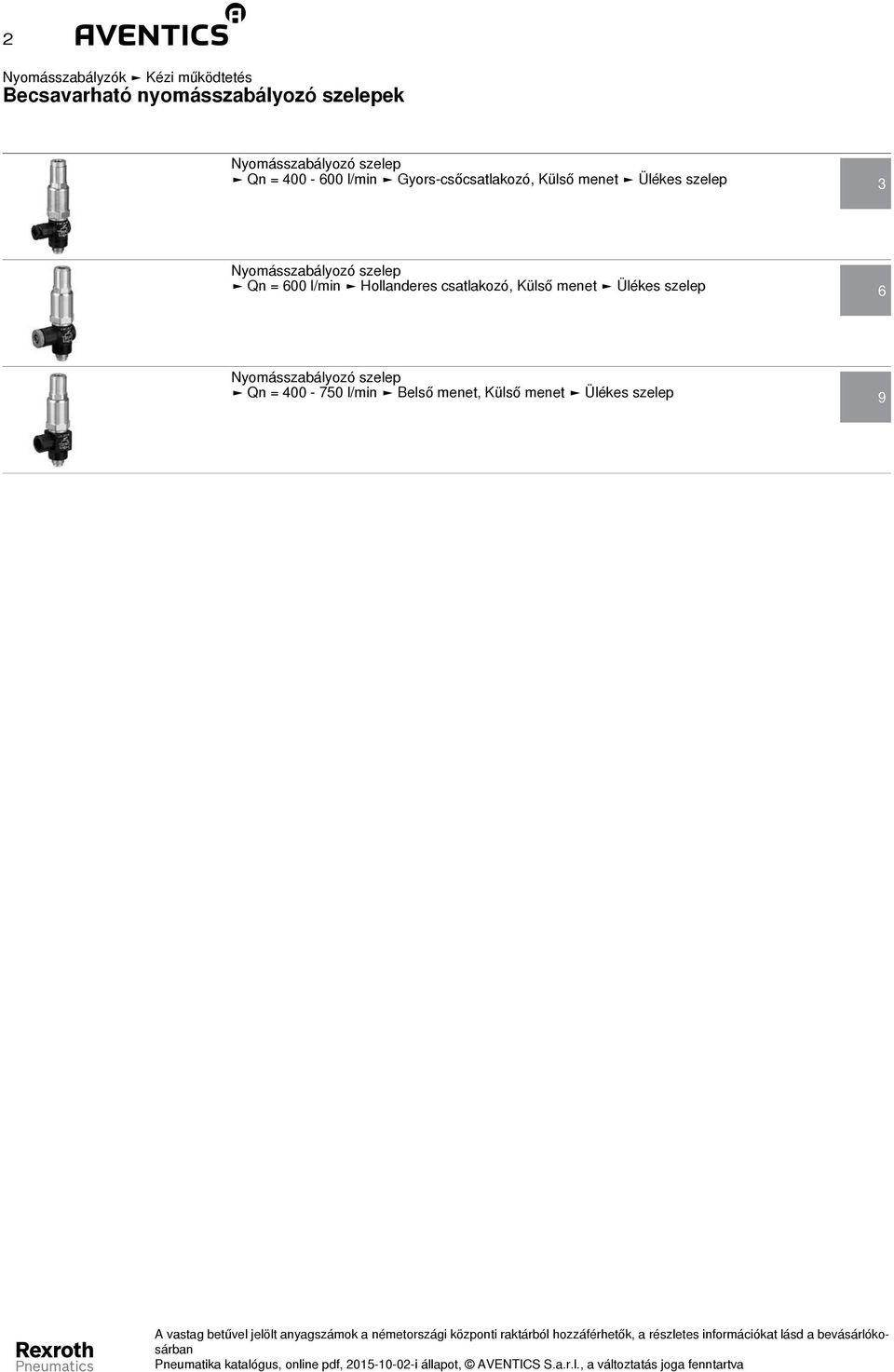

2 2 Nyomásszabályzók Kézi működtetés Becsavarható nyomásszabályozó szelepek Qn = l/min Gyors-csőcsatlakozó, Külső menet Ülékes szelep 3 Qn = 600 l/min Hollanderes csatlakozó, Külső menet Ülékes szelep 6 Qn = l/min Belső menet, Külső menet Ülékes szelep 9

3 Nyomásszabályzók Kézi működtetés Qn = l/min Gyors-csőcsatlakozó, Külső menet Ülékes szelep 3 Üzemi nyomás min/max Környezeti hőmérséklet min./max. Közeghőmérséklet min./max. Közeg 1 bar / 10 bar -10 C / +70 C -10 C / +70 C Sűrített levegő Nyersanyag: Ház Tömítések Sárgaréz, horganyzott; Poliamid Akrilnitril-butadien-kaucsuk _c Műszaki megjegyzések A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. Sűrített levegő csatlakozás Szabályozási tartomány min./max. Névleges légáteresztés Súly ábra Rendelési szám Qn névleges légáteresztés 6 bar és Δp = 1 bar esetén Bemenet Kimenet Qn 1 2 [bar] [l/min] [kg] G 1/8 Ø ,075 Fig G 1/8 Ø ,075 Fig G 1/8 Ø ,105 Fig G 1/8 Ø ,075 Fig / 8 G 1/8 Ø ,105 Fig G 1/4 Ø ,08 Fig G 1/4 Ø ,08 Fig G 1/4 Ø ,08 Fig Alkalmazási példa 1) Pl. előlöket max. nyomással 2) Visszatérő löket csökkentett nyomással 3) Beszerelési hely a szelepen Alacsony meghúzási nyomatéknál a tömítőgyűrű lehetővé teszi a gyűrűs csatlakozó 360 -ban történő elforgatását. Erős meghúzással a gyűrűs csatlakozó rögzíthető. A nyomást belső kulcsnyílású szabályozó csavarral állíthatjuk be. Biztosítás biztosítóanya segítségével

4 4 Nyomásszabályzók Kézi működtetés Qn = l/min Gyors-csőcsatlakozó, Külső menet Ülékes szelep Nyomás jelleggörbe (áramlás 1-től 2 felé) _b _g Fig. 1 1) Horganyzott sárgaréz 2) Poliamid 3) Poliamid 4) Tömlő Rendelési szám A B C D E F G H I J K M G 1/ ,3 19,8 70, ,7 31, G 1/ ,3 19,8 70, , G 1/ ,3 19,8 70, ,2 35, G 1/ ,5 25,8 78, ,1 13

5 Nyomásszabályzók Kézi működtetés Qn = l/min Gyors-csőcsatlakozó, Külső menet Ülékes szelep 5 Rendelési szám A B C D E F G H I J K M G 1/ ,5 25,8 78, , G 1/ ,5 25,8 78, ,8 13 Rendelési szám N Fig. 2 1) Horganyzott sárgaréz 2) Poliamid 3) Horganyzott sárgaréz 4) Tömlő Rendelési szám A B C D E F M G 1/ ,5 42,3 95, G 1/ ,2 42,3 95,3 13

6 6 Nyomásszabályzók Kézi működtetés Qn = 600 l/min Hollanderes csatlakozó, Külső menet Ülékes szelep Üzemi nyomás min/max Környezeti hőmérséklet min./max. Közeghőmérséklet min./max. Közeg 1 bar / 10 bar -10 C / +70 C -10 C / +70 C Sűrített levegő Nyersanyag: Ház Tömítések Sárgaréz, horganyzott; Poliamid Akrilnitril-butadien-kaucsuk _b Műszaki megjegyzések A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. Sűrített levegő csatlakozás Szabályozási tartomány min./max. Névleges légáteresztés Súly ábra Rendelési szám Bemenet Kimenet Qn 1 2 [bar] [l/min] [kg] G 1/4 Ø 4 0,08 Fig G 1/4 Ø 6 0,08 Fig G 1/8 Ø 4 0,1 Fig / G 1/8 Ø 6 0,1 Fig Qn névleges légáteresztés 6 bar és Δp = 1 bar esetén Alkalmazási példa 1) Pl. előlöket max. nyomással 2) Visszatérő löket csökkentett nyomással 3) Beszerelési hely a szelepen Alacsony meghúzási nyomatéknál a tömítőgyűrű lehetővé teszi a gyűrűs csatlakozó 360 -ban történő elforgatását. Erős meghúzással a gyűrűs csatlakozó rögzíthető. A nyomást belső kulcsnyílású szabályozó csavarral állíthatjuk be. Biztosítás biztosítóanya segítségével

7 Nyomásszabályzók Kézi működtetés Qn = 600 l/min Hollanderes csatlakozó, Külső menet Ülékes szelep 7 Nyomás jelleggörbe (áramlás 1-től 2 felé) p1 = üzemi nyomás; p2 = másodlagos nyomás; qv = névleges légáteresztés _c Fig. 1 1) Horganyzott sárgaréz 2) Poliamid 3) Tömlő Rendelési szám A B1 B2 C D E F G H I J K G 1/ ,5 25,8 78, ,5 37, G 1/ ,5 25,8 78, ,8

8 8 Nyomásszabályzók Kézi működtetés Qn = 600 l/min Hollanderes csatlakozó, Külső menet Ülékes szelep Rendelési szám M N Fig. 2 1) Horganyzott sárgaréz 2) Poliamid 3) Horganyzott sárgaréz 4) Tömlő Rendelési szám A B1 B2 C D E F M G 1/ ,5 42,3 95, G 1/ ,5 42,3 95,3 13

9 Nyomásszabályzók Kézi működtetés Qn = l/min Belső menet, Külső menet Ülékes szelep 9 Üzemi nyomás min/max Környezeti hőmérséklet min./max. Közeghőmérséklet min./max. Közeg 1 bar / 10 bar -10 C / +70 C -10 C / +70 C Sűrített levegő Nyersanyag: Ház Tömítések Sárgaréz, horganyzott; Poliamid; Alumínium, fekete eloxált Akrilnitril-butadien-kaucsuk _a Műszaki megjegyzések A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. Sűrített levegő csatlakozás Szabályozási tartomány min./max. Névleges légáteresztés Súly ábra Rendelési szám Bemenet Kimenet Qn 1 2 [bar] [l/min] [kg] G 1/8 G 1/ ,08 Fig G 1/4 G 1/ ,11 Fig G 3/8 G 3/ ,075 Fig G 1/2 G 1/2 1 / ,075 Fig G 1/4 G 1/ ,11 Fig Qn névleges légáteresztés 6 bar és Δp = 1 bar esetén Alkalmazási példa 1) Pl. előlöket max. nyomással 2) Visszatérő löket csökkentett nyomással 3) Beszerelési hely a szelepen Alacsony meghúzási nyomatéknál a tömítőgyűrű lehetővé teszi a gyűrűs csatlakozó 360 -ban történő elforgatását. Erős meghúzással a gyűrűs csatlakozó rögzíthető. A nyomást belső kulcsnyílású szabályozó csavarral állíthatjuk be. Biztosítás biztosítóanya segítségével

10 10 Nyomásszabályzók Kézi működtetés Qn = l/min Belső menet, Külső menet Ülékes szelep Nyomás jelleggörbe (áramlás 1-től 2 felé) _a _e p1 = üzemi nyomás; p2 = másodlagos nyomás; qv = névleges légáteresztés _f

11 Nyomásszabályzók Kézi működtetés Qn = l/min Belső menet, Külső menet Ülékes szelep 11 Fig. 1 1) Horganyzott sárgaréz 2) Poliamid 3) Fekete eloxált alumínium Rendelési szám A B C D E F G H I J K M G 1/8 G 1/8 17 6,3 19,8 70, ,5 26, G 1/4 G 1/4 17 9,5 25,8 78, ,5 32, G 3/8 G 3/8 22 9, , , G 1/2 G 1/ , , ,3 17 Rendelési szám N Fig. 2 1) Horganyzott sárgaréz 2) Poliamid 3) Horganyzott sárgaréz 4) Fekete eloxált alumínium

12 12 Nyomásszabályzók Kézi működtetés Qn = l/min Belső menet, Külső menet Ülékes szelep Rendelési szám A B C D E F G H I J K M G 1/4 G 1/8 17 6,5 42,3 95, ,5 32,9 13 Rendelési szám N
