Szeleprendszerek Szeleprendszerek AV03 sorozat. Katalógus füzetek

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Szeleprendszerek Szeleprendszerek AV03 sorozat. Katalógus füzetek"

Átírás

1 AV0 sorozat Katalógus füzetek

2 AV0 sorozat Szeleprendszerek Szeleprendszer, Qn Max. = 00 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 5-pólusú, felső / D-Sub csatlakozó, -pólusú, oldalsó Szeleprendszer, Qn Max. = 00 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 5-pólusú, oldalsó / D-Sub csatlakozó, -pólusú, oldalsó Szeleprendszer, IO-Link 7 Szeleprendszer, Qn Max. = 00 l/min Terepbusz csatlakozás Be/Ki funkcióval (AES) Támogatott terepbusz protokoll:profinet IO, EtherCAT, DeviceNet, PROFIBUS DP, CANopen, EtherNET/IP, POWERLINK 0 Szeleprendszer,, AV05 AV0 / AV05 kombinációban Önálló szelepek x/ szelep, Qn = 80 l/min NC/NC Alaplapos Kézi segédműködtetés: reteszelődő Kétoldali működtetésű Elővezérlés: Külső x/ szelep, Qn = l/min Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű Elővezérlés: Külső 7 5/ szelep, Qn = 00 l/min Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű, Egyoldali működtetésű Elővezérlés: Külső 0 5/ szelep, Qn = 0 l/min Zárt középállás Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű Elővezérlés: Külső

3 AV0 sorozat Nyomásszabályzók E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: képernyő Elektr. csatlakozás: M, 5-pólusú, A-kódolású 5 E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: LED Elektr. csatlakozás: M, 5-pólusú, A-kódolású 9 E/P nyomásszabályozó szelep, -EP Terepbusz csatlakozáshoz, Kijelzés: képernyő E/P nyomásszabályozó szelep, -EP Terepbusz csatlakozáshoz, Kijelzés: LED 6 Terepbusz modulok, AES sorozat Terepbusz-csatlakozás, Sorozat AES Buszsoroló Terepbusz csatlakozás Be/Ki funkcióval Terepbusz protokoll: PROFIBUS DP / CANopen / DeviceNet / EtherNET/IP / PROFINET IO / EtherCAT / POWERLINK 9 Terepbusz-csatlakozás, Sorozat AES Önálló változat Terepbusz protokoll: PROFIBUS DP / CANopen / DeviceNet / PROFINET IO / EtherCAT / EtherNET/IP / POWERLINK 5 E/A modul, AES sorozat Terepbusz-csatlakozás, Sorozat AES digitális bemenetek/kimenetek, M8x, -pólusú, M8x, -pólusú E/A-modul kivitel 5 Terepbusz-csatlakozás, Sorozat AES Mx digitális bemenetek/kimenetek, 5-pólusú E/A-modul kivitel 56 Terepbusz-csatlakozás, Sorozat AES Mx digitális bemenetek/kimenetek, 8-pólusú E/A-modul kivitel 58

4 AV0 sorozat Terepbusz-csatlakozás, Sorozat AES digitális D-Sub kimenetek, 5-pólusú E/A-modul kivitel 60 Terepbusz-csatlakozás, Sorozat AES digitális bemenetek E/A-modul kivitel Rugós sorkapcsok (IP0) 6 Terepbusz-csatlakozás, Sorozat AES digitális kimentek E/A-modul kivitel Rugós sorkapcsok (IP0) 6 Terepbusz-csatlakozás, Sorozat AES Analóg kombimodul kettő Mx-csatlakozóval külső megtáplálású E/P nyomásszabályzó szelepekhez E/A-modul kivitel 66 Terepbusz-csatlakozás, Sorozat AES analóg bemenetek/kimenetek Mx, 5-pólusú E/A-modul kivitel 68 AES linkstruktúra, Sorozat AES szabályzó modul kettő Mx-csatlakozással a külső betáplálású E/P nyomásszabályozó szelephez E/A-modul kivitel 70 Terepbusz-csatlakozás, Sorozat AES Nyomásmérő modul sűrített levegő csatlakozással Sűrített levegő csatlakozás: Gyors-csőcsatlakozó, Ø 7 Pneumatikus tartozék, AV sorozat Zárólemez Alaplapos elv, többszörös ellenirányú megtáplálás megengedett Közösített vezérlőlevegő leszellőzéssel Következőhöz AV0 7 Bővítőkészlet -es alaplaphoz Következőhöz 75 Bővítőkészlet -as alaplaphoz Következőhöz 76

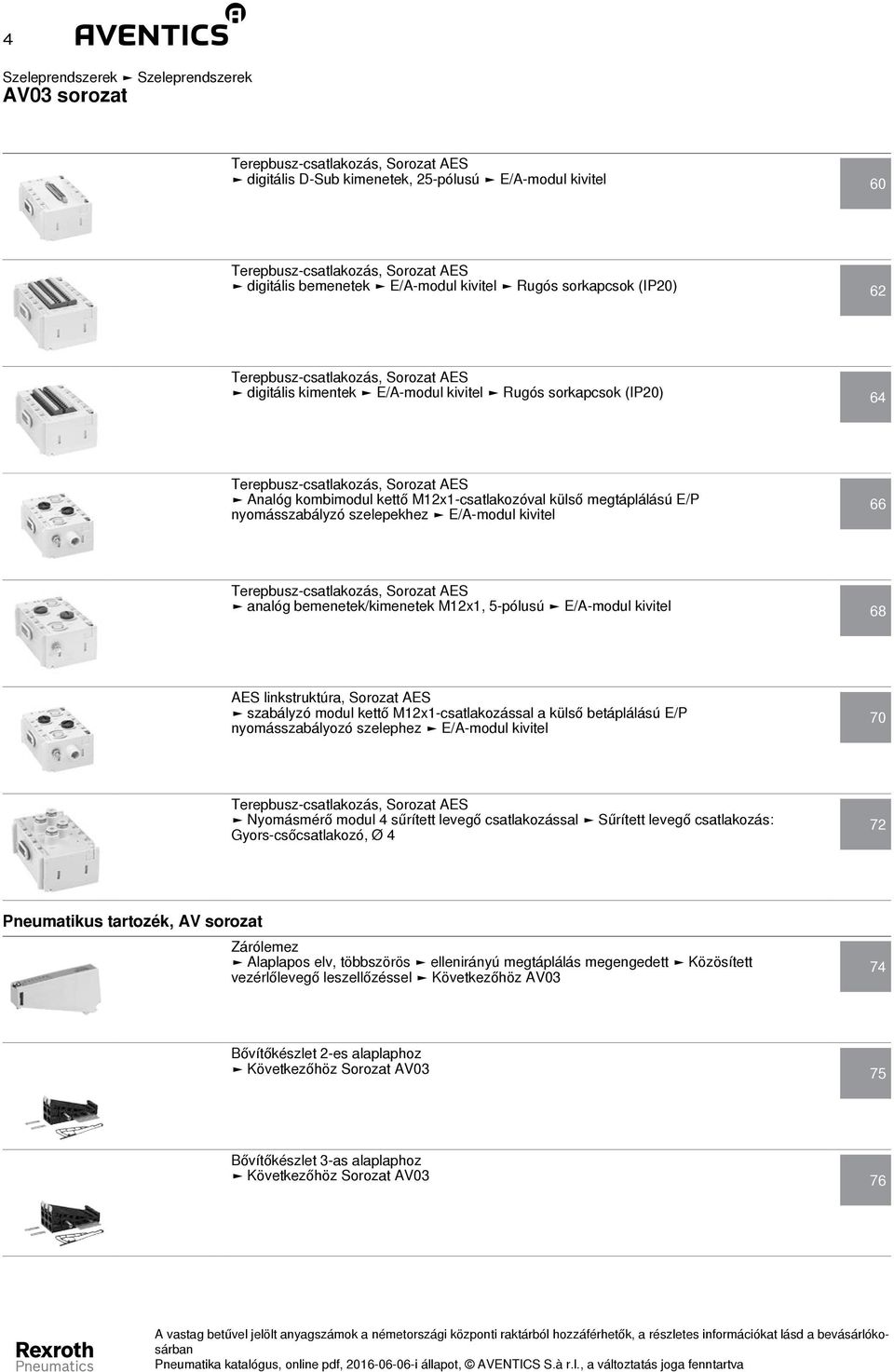

5 5 AV0 sorozat Bővítőkészlet -es alaplaphoz Következőhöz 77 Bővítőkészlet alaplaphoz Következőhöz -EP 78 Táplap és leszellőztető modul bővítőkészlet Következőhöz 80 Bővítőkészlet, elektromos betápmodul Következőhöz AV0, AES 8 Bővítőkészlet, Elektromos szelepvezérlő modul Következőhöz AV0 8 Bővítőkészlet, AV0/AV05 kombinációs lap 85 Leszellőztető modul AV0, AV05 sorozat, csatlakozó csatornákhoz 87 Elzárómodul, / AV05, csatlakozó csatornákhoz 89 Átáramlási csatoló AV0, AV05 sorozat, csatlakozó csatornákhoz 9 Nyomásszabályzó, Sorozat AV 9

6 6 AV0 sorozat Kiegészítők buszcsatolóhoz, AES sorozat Dugó, Mx, Sorozat CN Dugó, Mx, -pólusú, D-kódolású, Egyenes Következőhöz PROFINET IO, EtherNET/IP, EtherCAT, POWERLINK, sercos III 96 Dugó, Mx, Sorozat CN Dugó, Mx, 5-pólusú, A-kódolású, Egyenes Árnyékolt Következőhöz CANopen, DeviceNet 97 Dugó, Mx, Sorozat CN Dugó, Mx, 5-pólusú, B-kódolású, Egyenes Árnyékolt Következőhöz PROFIBUS DP 98 Hüvely, Mx, Sorozat CN Hüvely, Mx, -pólusú, A-kódolású, Egyenes 99 Hüvely, Mx, Sorozat CN Hüvely, Mx, -pólusú, A-kódolású, Könyök 00 Hüvely, Mx, Sorozat CN Hüvely, Mx, 5-pólusú, A-kódolású, Egyenes Árnyékolt Következőhöz CANopen, DeviceNet 0 Hüvely, Mx, Sorozat CN Hüvely, Mx, 5-pólusú, B-kódolású, Egyenes Árnyékolt Következőhöz PROFIBUS DP 0 Adatvégcsatlakozó (male), Sorozat CN Dugó, Mx, -pólusú, B-kódolású Következőhöz PROFIBUS DP 0 Adatvégcsatlakozó, Sorozat CN Dugó, Mx, 5-pólusú, A-kódolású Következőhöz CANopen, DeviceNet 0 Kiegészítők M8 hüvellyel M8x csatlakozó, Sorozat CN Dugó, M8x, -pólusú, Egyenes 05

7 7 AV0 sorozat M8x csatlakozó, Sorozat CN Dugó, M8x, -pólusú, Könyök 06 Csatlakozókábel, Sorozat CN Dugó, M8x, -pólusú, Könyök Nyitott kábelvégek, -pólusú 07 Csatlakozókábel, Sorozat CN Dugó, M8x, -pólusú, Könyök Hüvely, M8x, -pólusú, Egyenes 09 Csatlakozókábel, Sorozat CN Dugó, M8x, -pólusú, Egyenes Nyitott kábelvégek, -pólusú Önbiztosító csavaros zárral 0 Csatlakozókábel, Sorozat CN Dugó, M8x, -pólusú, Egyenes Hüvely, M8x, -pólusú, Egyenes Adapter, Sorozat CN Dugó, M8x, -pólusú Hüvely, Mx, -pólusú Kiegészítők M hüvellyel Dugó, Mx, Sorozat CN Dugó, Mx, -pólusú, A-kódolású, Egyenes Dugó, Mx, Sorozat CN Dugó, Mx, -pólusú, A-kódolású, Egyenes 5 Csatlakozókábel, Sorozat CN Dugó, Mx, -pólusú, Egyenes Hüvely, M8x, -pólusú, Egyenes 6 Csatlakozókábel, Sorozat CN Dugó, Mx, -pólusú, Könyök Hüvely, M8x, -pólusú, Egyenes 7

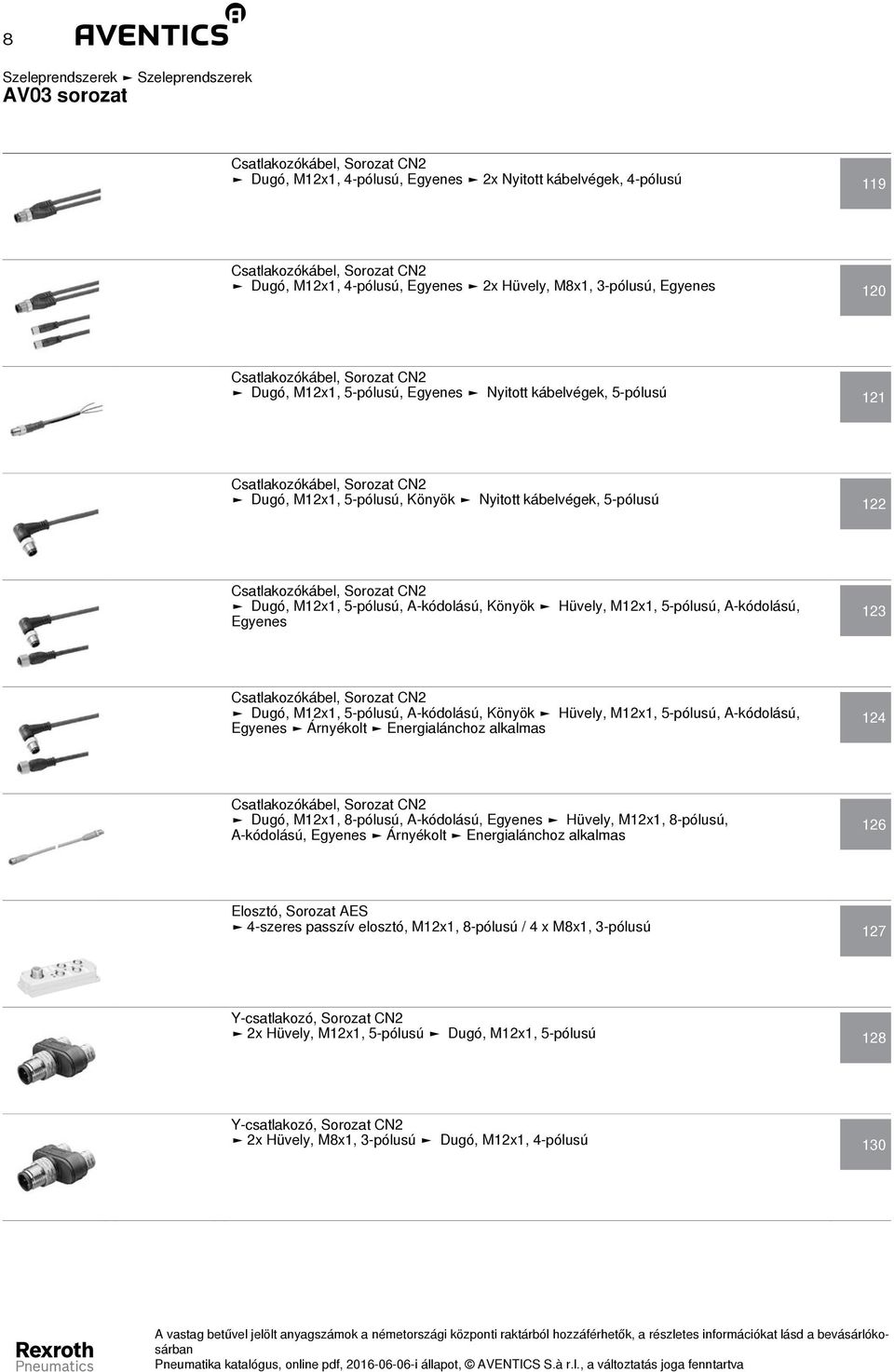

8 8 AV0 sorozat Csatlakozókábel, Sorozat CN Dugó, Mx, -pólusú, Egyenes x Nyitott kábelvégek, -pólusú 9 Csatlakozókábel, Sorozat CN Dugó, Mx, -pólusú, Egyenes x Hüvely, M8x, -pólusú, Egyenes 0 Csatlakozókábel, Sorozat CN Dugó, Mx, 5-pólusú, Egyenes Nyitott kábelvégek, 5-pólusú Csatlakozókábel, Sorozat CN Dugó, Mx, 5-pólusú, Könyök Nyitott kábelvégek, 5-pólusú Csatlakozókábel, Sorozat CN Dugó, Mx, 5-pólusú, A-kódolású, Könyök Hüvely, Mx, 5-pólusú, A-kódolású, Egyenes Csatlakozókábel, Sorozat CN Dugó, Mx, 5-pólusú, A-kódolású, Könyök Hüvely, Mx, 5-pólusú, A-kódolású, Egyenes Árnyékolt Energialánchoz alkalmas Csatlakozókábel, Sorozat CN Dugó, Mx, 8-pólusú, A-kódolású, Egyenes Hüvely, Mx, 8-pólusú, A-kódolású, Egyenes Árnyékolt Energialánchoz alkalmas 6 Elosztó, Sorozat AES -szeres passzív elosztó, Mx, 8-pólusú / x M8x, -pólusú 7 Y-csatlakozó, Sorozat CN x Hüvely, Mx, 5-pólusú Dugó, Mx, 5-pólusú 8 Y-csatlakozó, Sorozat CN x Hüvely, M8x, -pólusú Dugó, Mx, -pólusú 0

9 9 AV0 sorozat D-Sub tartozékok D-Sub multipol dugó (5 pólusú) Hüvely, D-Sub, 5-pólusú Multipol dugó ( pólusú) Hüvely, D-Sub, -pólusú Összekötő kábel dugóval és hüvellyel Dugó, D-Sub, 5-pólusú, Könyök 90 Hüvely, D-Sub, 5-pólusú, Egyenes 80 6 Csatlakozókábel Dugó, D-Sub, 5-pólusú, Könyök 90 Hüvely, D-Sub, 5-pólusú, Könyök 90 7 Mechanikus tartozék, AV sorozat Véglap, bal Csatlakozás felül vagy csatlakozás oldalt Következőhöz AV0 9 Véglap, jobb Következőhöz AV0 Felerősítő készlet DIN-sínhez Következőhöz AV0, AV05, AES Tartó sarokelem közbenső rögzítéshez Következőhöz AES, AV0, AV05 Adattáblák, elöl Következőhöz AV0, AV05, AES sorozatú I/O-modul, AES sorozatú buszcsatoló Adattáblák Következőhöz AV0, AV05, LS0 / LS0-SW, AES sorozatú buszcsatoló

10 0 AV0 sorozat gyorscsatlakozó Következőhöz AV Következőhöz 6 Mechanikus kiegészítő, AES sorozat Adattáblák Következőhöz AES sorozatú I/O-modul 8 Védőkupak M8x 8 Védőkupak Mx 9 Véglap, bal Következőhöz AES 9 Véglap, jobb Következőhöz AES 50 Tartó sarokelem közbenső rögzítéshez Következőhöz AES, AV0, AV05 5 Rugós szorítóelem Következőhöz AES 5

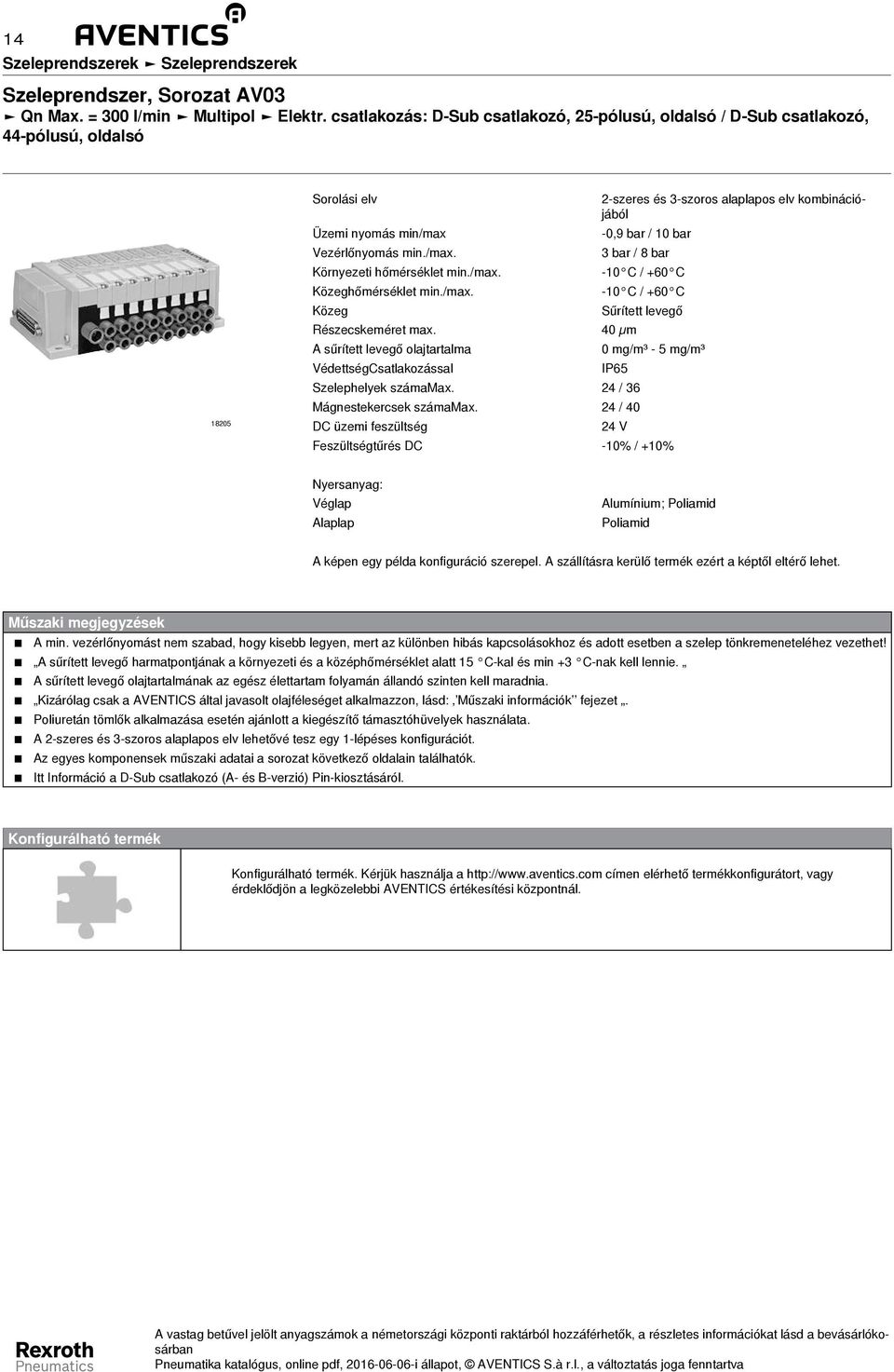

11 Szeleprendszer, Qn Max. = 00 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 5-pólusú, felső / D-Sub csatlakozó, -pólusú, oldalsó 80 Sorolási elv -szeres és -szoros alaplapos elv kombinációjából Üzemi nyomás min/max -0,9 bar / 0 bar Vezérlőnyomás min./max. bar / 8 bar Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ VédettségCsatlakozással IP65 Szelephelyek számamax. / 6 Mágnestekercsek számamax. / 0 DC üzemi feszültség V Feszültségtűrés DC -0% / +0% Nyersanyag: Véglap Alaplap Alumínium; Poliamid Poliamid A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Poliuretán tömlők alkalmazása esetén ajánlott a kiegészítő támasztóhüvelyek használata. A -szeres és -szoros alaplapos elv lehetővé tesz egy -lépéses konfigurációt. Az egyes komponensek műszaki adatai a sorozat következő oldalain találhatók. Itt Információ a D-Sub csatlakozó (A- és B-verzió) Pin-kiosztásáról. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

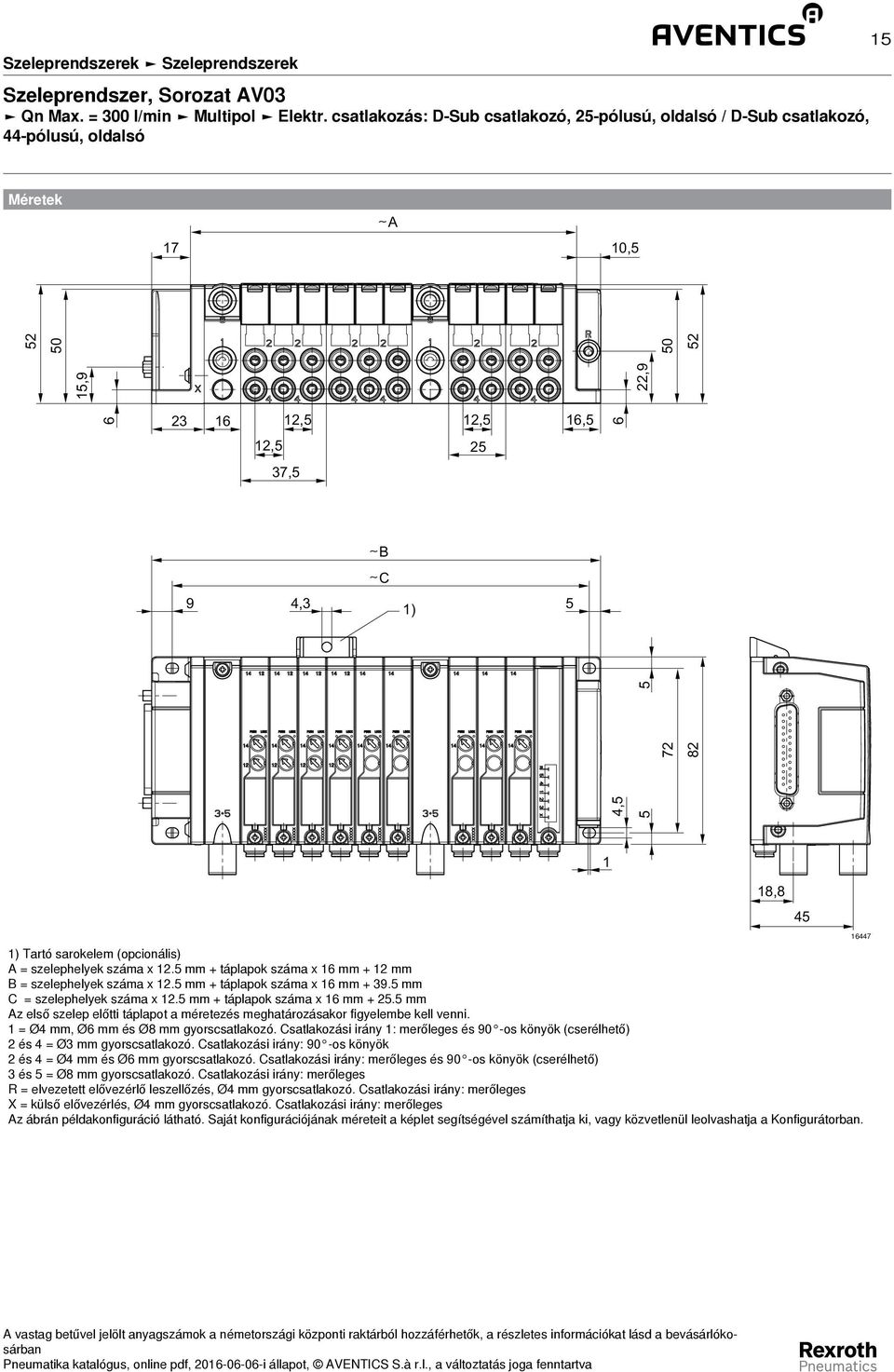

12 Szeleprendszer, Qn Max. = 00 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 5-pólusú, felső / D-Sub csatlakozó, -pólusú, oldalsó Méretek A 0, ,5,5 6,5 6,5 5 7,5 B C 6 5, A = szelephelyek száma x.5 mm + táplapok száma x 6 mm + mm B = szelephelyek száma x.5 mm + táplapok száma x 6 mm mm C = szelephelyek száma x.5 mm + táplapok száma x 6 mm mm Az első szelep előtti táplapot a méretezés meghatározásakor figyelembe kell venni. = Ø mm, Ø6 mm és Ø8 mm gyorscsatlakozó. Csatlakozási irány : merőleges és 90 -os könyök (cserélhető) és = Ø mm gyorscsatlakozó. Csatlakozási irány: 90 -os könyök és = Ø mm és Ø6 mm gyorscsatlakozó. Csatlakozási irány: merőleges és 90 -os könyök (cserélhető) és 5 = Ø8 mm gyorscsatlakozó. Csatlakozási irány: merőleges R = elvezetett elővezérlő leszellőzés, Ø mm gyorscsatlakozó. Csatlakozási irány: merőleges X = külső elővezérlés, Ø mm gyorscsatlakozó. Csatlakozási irány: merőleges Az ábrán példakonfiguráció látható. Saját konfigurációjának méreteit a képlet segítségével számíthatja ki, vagy közvetlenül leolvashatja a Konfigurátorban. 8,8 66

13 Szeleprendszer, Qn Max. = 00 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 5-pólusú, felső / D-Sub csatlakozó, -pólusú, oldalsó Multipol dugó (5 pólusú), Kábel megjelölés a DIN 700 szerint Hüvely (female) Dugó (male) Pin Szín fehér barna zöld sárga szürke rózsaszín kék piros fekete ibolyaszínű szürke/ rózsaszín piros/kék fehér/ zöld Pin Szín barna/ fehér/ sárga/ fehér/ szürke/ fehér/rózsaszín rózsaszín/ fehér/kék barna/kék fehér/ barna/ fehér/ zöld sárga barna szürke barna barna piros piros fekete Multipol dugó ( pólusú), Kábel megjelölés a DIN 700 szerint _a Hüvely (female) Dugó (male) Pin Szín fehér barna zöld sárga szürke rózsaszín kék piros fekete ibolyaszínű szürke/ rózsaszín piros/kék fehér/ zöld Pin Szín barna/ fehér/ sárga/ fehér/ szürke/ fehér/rózsaszín rózsaszín/ fehér/kék barna/kék fehér/ barna/ fehér/ zöld sárga barna szürke barna barna piros piros fekete Pin Szín barna/ szürke/ sárga/ rózsaszín/ sárga/rózsaszín zöld/kék sárga/kék zöld/piros sárga/ zöld/fe- sárga/ szürke/ fekete zöld szürke zöld piros kete fekete kék Pin Szín rózsaszín/kék szürke/piros rózsaszín/piros szürke/fekete rózsaszín/fekete kék/fekete piros/fekete

14 Szeleprendszer, Qn Max. = 00 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 5-pólusú, oldalsó / D-Sub csatlakozó, -pólusú, oldalsó 805 Sorolási elv -szeres és -szoros alaplapos elv kombinációjából Üzemi nyomás min/max -0,9 bar / 0 bar Vezérlőnyomás min./max. bar / 8 bar Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ VédettségCsatlakozással IP65 Szelephelyek számamax. / 6 Mágnestekercsek számamax. / 0 DC üzemi feszültség V Feszültségtűrés DC -0% / +0% Nyersanyag: Véglap Alaplap Alumínium; Poliamid Poliamid A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Poliuretán tömlők alkalmazása esetén ajánlott a kiegészítő támasztóhüvelyek használata. A -szeres és -szoros alaplapos elv lehetővé tesz egy -lépéses konfigurációt. Az egyes komponensek műszaki adatai a sorozat következő oldalain találhatók. Itt Információ a D-Sub csatlakozó (A- és B-verzió) Pin-kiosztásáról. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

15 Szeleprendszer, Qn Max. = 00 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 5-pólusú, oldalsó / D-Sub csatlakozó, -pólusú, oldalsó 5 Méretek A 7 0,5 5,9 5 6, ,5,5 6,5,5 5 7,5 6 B C 9, ) 5, ) Tartó sarokelem (opcionális) A = szelephelyek száma x.5 mm + táplapok száma x 6 mm + mm B = szelephelyek száma x.5 mm + táplapok száma x 6 mm mm C = szelephelyek száma x.5 mm + táplapok száma x 6 mm mm Az első szelep előtti táplapot a méretezés meghatározásakor figyelembe kell venni. = Ø mm, Ø6 mm és Ø8 mm gyorscsatlakozó. Csatlakozási irány : merőleges és 90 -os könyök (cserélhető) és = Ø mm gyorscsatlakozó. Csatlakozási irány: 90 -os könyök és = Ø mm és Ø6 mm gyorscsatlakozó. Csatlakozási irány: merőleges és 90 -os könyök (cserélhető) és 5 = Ø8 mm gyorscsatlakozó. Csatlakozási irány: merőleges R = elvezetett elővezérlő leszellőzés, Ø mm gyorscsatlakozó. Csatlakozási irány: merőleges X = külső elővezérlés, Ø mm gyorscsatlakozó. Csatlakozási irány: merőleges Az ábrán példakonfiguráció látható. Saját konfigurációjának méreteit a képlet segítségével számíthatja ki, vagy közvetlenül leolvashatja a Konfigurátorban. 8,8 5 67

16 6 Szeleprendszer, Qn Max. = 00 l/min Multipol Elektr. csatlakozás: D-Sub csatlakozó, 5-pólusú, oldalsó / D-Sub csatlakozó, -pólusú, oldalsó Multipol dugó (5 pólusú), Kábel megjelölés a DIN 700 szerint Hüvely (female) Dugó (male) Pin Szín fehér barna zöld sárga szürke rózsaszín kék piros fekete ibolyaszínű szürke/ rózsaszín piros/kék fehér/ zöld Pin Szín barna/ fehér/ sárga/ fehér/ szürke/ fehér/rózsaszín rózsaszín/ fehér/kék barna/kék fehér/ barna/ fehér/ zöld sárga barna szürke barna barna piros piros fekete Multipol dugó ( pólusú), Kábel megjelölés a DIN 700 szerint _a Hüvely (female) Dugó (male) Pin Szín fehér barna zöld sárga szürke rózsaszín kék piros fekete ibolyaszínű szürke/ rózsaszín piros/kék fehér/ zöld Pin Szín barna/ fehér/ sárga/ fehér/ szürke/ fehér/rózsaszín rózsaszín/ fehér/kék barna/kék fehér/ barna/ fehér/ zöld sárga barna szürke barna barna piros piros fekete Pin Szín barna/ szürke/ sárga/ rózsaszín/ sárga/rózsaszín zöld/kék sárga/kék zöld/piros sárga/ zöld/fe- sárga/ szürke/ fekete zöld szürke zöld piros kete fekete kék Pin Szín rózsaszín/kék szürke/piros rózsaszín/piros szürke/fekete rózsaszín/fekete kék/fekete piros/fekete

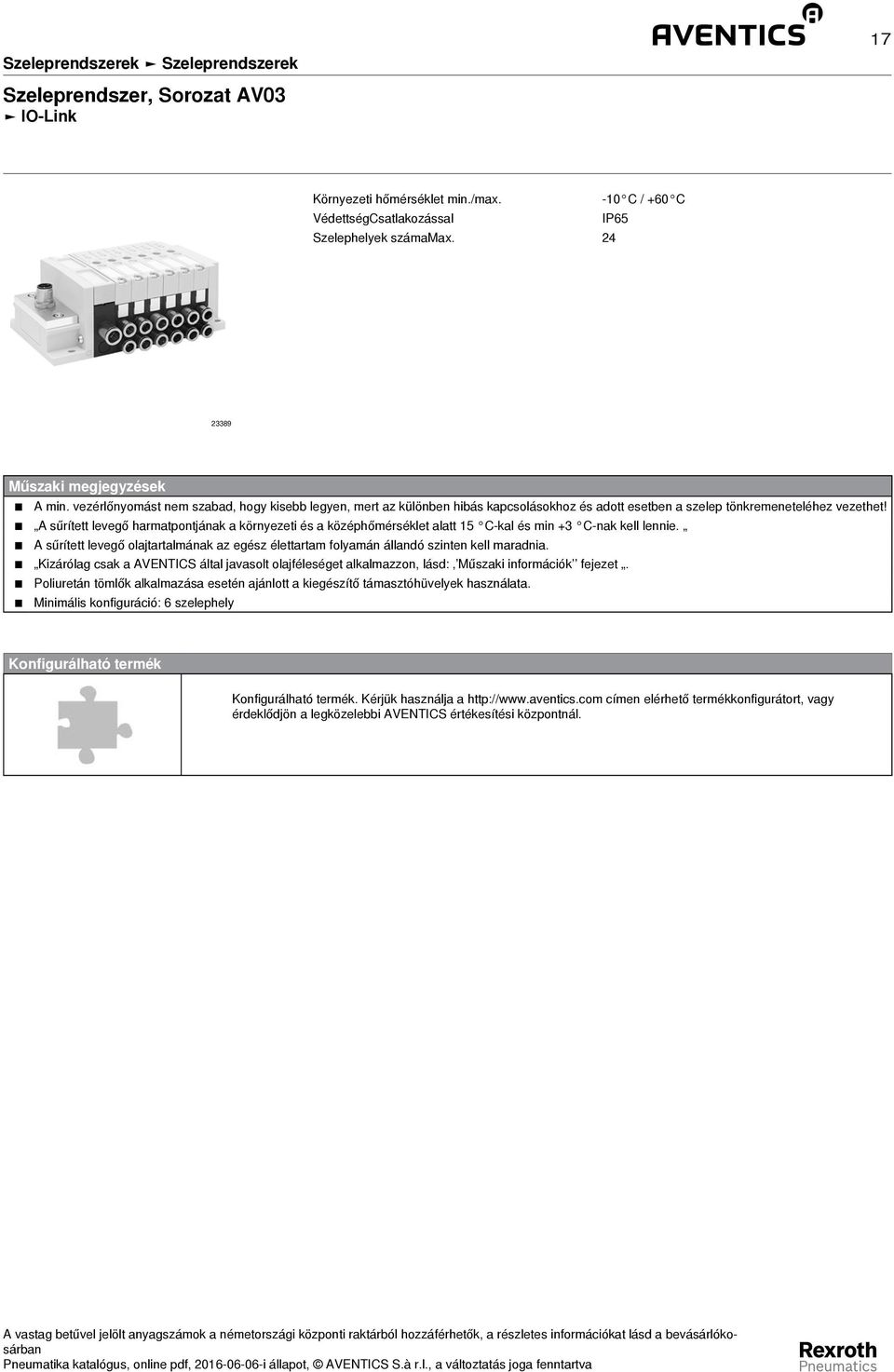

17 Szeleprendszer, IO-Link 7 Környezeti hőmérséklet min./max. -0 C / +60 C VédettségCsatlakozással IP65 Szelephelyek számamax. 89 Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Poliuretán tömlők alkalmazása esetén ajánlott a kiegészítő támasztóhüvelyek használata. Minimális konfiguráció: 6 szelephely Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

18 8 Szeleprendszer, IO-Link Méretek ) 0, , ,5,5 6,5,5 5 7,5 6 A, ) 5 57,, ,5 B C ) IO-Link ) Tartó sarokelem (opcionális) A = szelephelyek száma x.5 mm + táplapok száma x 6 mm + mm B = szelephelyek száma x.5 mm + táplapok száma x 6 mm mm C = szelephelyek száma x.5 mm + táplapok száma x 6 mm mm Az első szelep előtti táplapot a méretezés meghatározásakor figyelembe kell venni. = Ø mm, Ø6 mm és Ø8 mm gyorscsatlakozó. Csatlakozási irány : merőleges és 90 -os könyök (cserélhető) és = Ø mm gyorscsatlakozó. Csatlakozási irány: 90 -os könyök és = Ø mm és Ø6 mm gyorscsatlakozó. Csatlakozási irány: merőleges és 90 -os könyök (cserélhető) és 5 = Ø8 mm gyorscsatlakozó. Csatlakozási irány: merőleges R = elvezetett elővezérlő leszellőzés, Ø mm gyorscsatlakozó. Csatlakozási irány: merőleges X = külső elővezérlés, Ø mm gyorscsatlakozó. Csatlakozási irány: merőleges Az ábrán példakonfiguráció látható. Saját konfigurációjának méreteit a képlet segítségével számíthatja ki, vagy közvetlenül leolvashatja a Konfigurátorban. IM0059

19 Szeleprendszer, IO-Link 9 Póluskiosztás, A-kódolású 5 Buchse_A-Codiert

20 0 Szeleprendszer, Qn Max. = 00 l/min Terepbusz csatlakozás Be/Ki funkcióval (AES) Támogatott terepbusz protokoll:profinet IO, EtherCAT, DeviceNet, PROFIBUS DP, CANopen, EtherNET/IP, POWERLINK 855 Építési mód AES linkstruktúra Sorolási elv -szeres és -szoros alaplapos elv kombinációjából Üzemi nyomás min/max -0,9 bar / 0 bar Vezérlőnyomás min./max. bar / 8 bar Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Védettség, Csatlakozóval IP65 Szelephelyek száma / 6 Mágnestekercsek száma / 8 Üzemi feszültség elektronika V DC Feszültségtűrés, elektronika -5% / +5% Üzemi feszültség szelepek V DC Feszültségtűrés, szelepek -0% / +0% Energiaellátás csatlakozás M, -pólusú, A-kódolású Nyersanyag: Véglap Alaplap Alumínium Poliamid A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Poliuretán tömlők alkalmazása esetén ajánlott a kiegészítő támasztóhüvelyek használata. A -szeres és -szoros alaplapos elv lehetővé tesz egy -lépéses konfigurációt. Az egyes komponensek műszaki adatai a sorozat következő oldalain találhatók. Az elektronika műszaki adatai (linkstruktúrák) a Terepbusz csatlakozások fejezetben találhatók. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

21 Szeleprendszer, Qn Max. = 00 l/min Terepbusz csatlakozás Be/Ki funkcióval (AES) Támogatott terepbusz protokoll:profinet IO, EtherCAT, DeviceNet, PROFIBUS DP, CANopen, EtherNET/IP, POWERLINK Méretek, Terepbusz csatlakozás Be/Ki funkcióval (AES) A,5 0, ,5 6, B C 5,5 50 7,5 5 0,5 8, ,5 5 8, A = szelephelyek száma x.5 mm + táplapok száma x 6 mm + IO egységek száma x 50 mm + 6 mm B = szelephelyek száma x.5 mm + táplapok száma x 6 mm + IO egységek száma x 50 mm + 87 mm C = szelephelyek száma x.5 mm + táplapok száma x 6 mm + IO egységek száma x 50 mm + 76,5 mm Az első szelep előtti táplapot a méretezés meghatározásakor figyelembe kell venni. = Ø mm, Ø6 mm és Ø8 mm gyorscsatlakozó. Csatlakozási irány : merőleges és 90 -os könyök (cserélhető) és = Ø mm gyorscsatlakozó. Csatlakozási irány: 90 -os könyök és = Ø mm és Ø6 mm gyorscsatlakozó. Csatlakozási irány: merőleges és 90 -os könyök (cserélhető) és 5 = Ø8 mm gyorscsatlakozó. Csatlakozási irány: merőleges R = elvezetett elővezérlő leszellőzés, Ø mm gyorscsatlakozó. Csatlakozási irány: merőleges X = külső elővezérlés, Ø mm gyorscsatlakozó. Csatlakozási irány: merőleges Az ábrán példakonfiguráció látható. Saját konfigurációjának méreteit a képlet segítségével számíthatja ki, vagy közvetlenül leolvashatja a Konfigurátorban.

22 Szeleprendszer,, AV05 AV0 / AV05 kombinációban 86 Sorolási elv Üzemi nyomás min/max Vezérlőnyomás min./max. Környezeti hőmérséklet min./max. Közeghőmérséklet min./max. Közeg -szeres és -szoros alaplapos elv kombinációjából -0,9 bar / 0 bar bar / 8 bar Részecskeméret max. 0 µm A sűrített levegő olajtartalma VédettségCsatlakozással -0 C / +60 C -0 C / +60 C Sűrített levegő 0 mg/m³ - 5 mg/m³ IP65 Szelephelyek számamax. / 6 Mágnestekercsek számamax. / 8 Nyersanyag: Véglap Alaplap Kenőanyag Poliamid, üvegszálerősített Poliamid, üvegszálerősített ISO 69 (NSF-H) A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Poliuretán tömlők alkalmazása esetén ajánlott a kiegészítő támasztóhüvelyek használata. A -szeres és -szoros alaplapos elv lehetővé tesz egy -lépéses konfigurációt. Az egyes komponensek műszaki adatai a sorozat következő oldalain találhatók. Az elektronika műszaki adatai (linkstruktúrák) a Terepbusz csatlakozások fejezetben találhatók. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.

23 PUSH LOCK PUSH LOCK PUSH LOCK PUSH LOCK PUSH LOCK PUSH LOCK PUSH LOCK PUSH LOCK PUSH PUSH PUSH PUSH Szeleprendszer,, AV05 AV0 / AV05 kombinációban Méretek A AV0 AV05 8 7,5 5 C 6, XXXXX XXXXX XXXXX XXXXX XXXXX XXXXX XXXXX XXXXX XXXXX XXXXX XXXXX XXXXX B D-Sub dugó, felül vagy oldalt A = szelephelyek száma x.5 mm + táplapok száma x 6 mm + mm B = szelephelyek száma x.5 mm + táplapok száma x 6 mm + mm C = szelephelyek száma x.5 mm + táplapok száma x 6 mm mm Buszsoroló A = szelephelyek száma x.5 mm + táplapok száma x 6 mm + IO egységek száma x 50 mm + 6 mm B = szelephelyek száma x.5 mm + táplapok száma x 6 mm + IO egységek száma x 50 mm + 95,5 mm C = szelephelyek száma x.5 mm + táplapok száma x 6 mm + IO egységek száma x 50 mm + 76,5 mm Az első szelep előtti táplapot a méretezés meghatározásakor figyelembe kell venni. = gyorscsatlakozó Ø mm. Csatlakozási irány : egyenes (cserélhető gyorscsatlakozók) és = Ø6 mm és Ø8 mm gyorscsatlakozó. Csatlakozási irány: egyenes és 90 -os könyök (cserélhető gyorscsatlakozók) és 5 = Ø mm gyorscsatlakozó. Csatlakozási irány: egyenes R = elvezetett elővezérlő leszellőzés, Ø6 mm gyorscsatlakozó. Csatlakozási irány: egyenes X = külső elővezérlés, Ø6 mm gyorscsatlakozó. Csatlakozási irány: egyenes 8

24 x/ szelep, Qn = 80 l/min NC/NC Alaplapos Kézi segédműködtetés: reteszelődő Kétoldali működtetésű Elővezérlés: Külső 87 Építési mód Tolattyús szelep, átfedésmentes Tömítési elv elasztikus tömítés Sorolási elv Alaplapos elv, többszörös Üzemi nyomás min/max -0,9 bar / 0 bar Vezérlőnyomás bar / 8 bar min./max. Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Közvetlen vezérlőlevegő leszellőzéssel Védettség Csatlakozással IP65 Védőkapcsolás Z-dióda Polaritás-csere ellen védett Állapotkijelző LED Sárga Bekapcsolási idő 00 % Tip. bekapcsolási idő 6 ms Tip. kikapcsolási idő 0 ms Rögzítőcsavar Belső kulcsnyílású (TORX) ISO Rögzítőcsavar meghúzási nyomatéka 0,5 Nm Nyersanyag: Ház Tömítések Homloklap Véglap Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk; Hidrogénezett akrilnitril-butadien-kaucsuk Poliamid, üvegszálerősített Poliamid Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Üzemi feszültség Feszültség tűrés Teljesítmény felvétel DC DC DC W V -0% / +0% 0,55 KS Üzemi feszültség Teljesítmény felvétel Légáteresztési irányérték Átáramlási érték Súly DC DC b C Qn [W] [l/(s*bar)] [l/min] [kg] Rendelési szám NC/NC V 0,55 0,,7 80 0,05 R06 KS = kézi segédműködtetés Bázisszelep, elővezérlő szeleppel Qn névleges légáteresztés 6 bar és Δp = bar esetén

25 x/ szelep, Qn = 80 l/min NC/NC Alaplapos Kézi segédműködtetés: reteszelődő Kétoldali működtetésű Elővezérlés: Külső 5 KS Üzemi feszültség Teljesítmény felvétel Légáteresztési irányérték Átáramlási érték Súly DC DC b C Qn [W] [l/(s*bar)] [l/min] [kg] Rendelési szám NC/NC V 0,55 0,,7 80 0,05 R07 KS = kézi segédműködtetés Bázisszelep, elővezérlő szeleppel Qn névleges légáteresztés 6 bar és Δp = bar esetén Vezérlő nyomás: lásd a diagramot, max. 8 bar P e , P B PB = Üzemi nyomás Pe = külső vezérlőnyomás, min. 7

26 6 x/ szelep, Qn = 80 l/min NC/NC Alaplapos Kézi segédműködtetés: reteszelődő Kétoldali működtetésű Elővezérlés: Külső Méretek 8,8, (7,8) (,7) (5,7) ) ) 5) 6) ) ) ) Kézi segédműködtetés: reteszelődő ) Kézi segédműködtetés: nem reteszelődő ) Kézi segédműködtetés: nélkül ) Tekercs 5) Tekercs 6) Test 9

27 7 x/ szelep, Qn = l/min Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű Elővezérlés: Külső 87 Építési mód Tolattyús szelep, átfedésmentes Tömítési elv elasztikus tömítés Sorolási elv Alaplapos elv, többszörös Üzemi nyomás min/max -0,9 bar / 0 bar Vezérlőnyomás bar / 8 bar min./max. Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Közvetlen vezérlőlevegő leszellőzéssel Védettség Csatlakozással IP65 Védőkapcsolás Z-dióda Polaritás-csere ellen védett Állapotkijelző LED Sárga Bekapcsolási idő 00 % Tip. bekapcsolási idő 6 ms Tip. kikapcsolási idő 0 ms Rögzítőcsavar Belső kulcsnyílású (TORX) ISO Rögzítőcsavar meghúzási nyomatéka 0,5 Nm Súly Lásd a táblázatot lent Nyersanyag: Ház Tömítések Homloklap Véglap Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk; Hidrogénezett akrilnitril-butadien-kaucsuk Poliamid, üvegszálerősített Poliamid Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Üzemi feszültség Feszültség tűrés Teljesítmény felvétel DC DC DC W V -0% / +0% 0,55

28 8 x/ szelep, Qn = l/min Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű Elővezérlés: Külső KS Üzemi feszültség Teljesítmény felvétel Légáteresztési irányérték Átáramlási érték Súly DC DC b C Qn [W] [l/(s*bar)] [l/min] [kg] Rendelési szám NC/NC V 0,55 0,9,7 00 0,05 R00 NO/NO V 0,55 0,8 0,9 50 0,09 R0 NC/NO V 0,55 0,8 0,9 50 0,05 R0 NC/NC V 0,55 0,9,7 00 0,05 R0 NO/NO V 0,55 0,8 0,9 50 0,09 R0 NC/NO V 0,55 0,8 0,9 50 0,05 R05 KS = kézi segédműködtetés Bázisszelep, elővezérlő szeleppel Qn névleges légáteresztés 6 bar és Δp = bar esetén Vezérlő nyomás: lásd a diagramot, max. 8 bar P e , P B PB = Üzemi nyomás Pe = külső vezérlőnyomás, min. 7

29 x/ szelep, Qn = l/min Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű Elővezérlés: Külső 9 Méretek 8,8 5,7,7 7,8 ) ), ) reteszelődő ) nem reteszelődő 58

30 0 5/ szelep, Qn = 00 l/min Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű, Egyoldali működtetésű Elővezérlés: Külső 8 Építési mód Tolattyús szelep, átfedésmentes Tömítési elv elasztikus tömítés Sorolási elv Alaplapos elv, többszörös Üzemi nyomás min/max -0,9 bar / 0 bar Vezérlőnyomás bar / 8 bar min./max. Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Közvetlen vezérlőlevegő leszellőzéssel Védettség Csatlakozással IP65 Védőkapcsolás Z-dióda Polaritás-csere ellen védett Állapotkijelző LED Sárga Bekapcsolási idő 00 % Rögzítőcsavar Belső kulcsnyílású (TORX) ISO Rögzítőcsavar meghúzási nyomatéka 0,5 Nm Súly Lásd a táblázatot lent Nyersanyag: Ház Tömítések Homloklap Véglap Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk; Hidrogénezett akrilnitril-butadien-kaucsuk Poliamid, üvegszálerősített Poliamid Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Az elővezérlés módja (külső/belső) nem a szelepben, hanem a szeleprendszer véglapján van megvalósítva. Üzemi feszültség Feszültség tűrés Teljesítmény felvétel DC DC DC W V -0% / +0% 0,55 KS Teljesítmény felvétel Légáteresztési irányérték Üzemi feszültség Átáramlási érték Bekapcsolási idő Kikapcsolási idő Súly DC DC b C Qn [W] [l/(s*bar)] [l/min] [ms] [ms] [kg] Rendelési szám V 0,55 0,9, ,08 R06 KS = kézi segédműködtetés Bázisszelep, elővezérlő szeleppel Qn névleges légáteresztés 6 bar és Δp = bar esetén

31 5/ szelep, Qn = 00 l/min Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű, Egyoldali működtetésű Elővezérlés: Külső KS Teljesítmény felvétel Légáteresztési irányérték Üzemi feszültség Átáramlási érték Bekapcsolási idő Kikapcsolási idő Súly DC DC b C Qn [W] [l/(s*bar)] [l/min] [ms] [ms] [kg] Rendelési szám V 0,55 0,9, ,05 R050 V 0,55 0,9, ,0 R0 V 0,55 0,9, ,08 R07 V 0,55 0,9, ,05 R050 V 0,55 0,9, ,0 R05 KS = kézi segédműködtetés Bázisszelep, elővezérlő szeleppel Qn névleges légáteresztés 6 bar és Δp = bar esetén

32 5/ szelep, Qn = 00 l/min Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű, Egyoldali működtetésű Elővezérlés: Külső Méretek 8,8 5,7,7 7,8 ) ), ) reteszelődő ) nem reteszelődő 58

33 5/ szelep, Qn = 0 l/min Zárt középállás Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű Elővezérlés: Külső 86 Építési mód Tolattyús szelep, átfedésmentes Tömítési elv elasztikus tömítés Sorolási elv Alaplapos elv, többszörös Üzemi nyomás min/max -0,9 bar / 0 bar Vezérlőnyomás bar / 8 bar min./max. Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Közvetlen vezérlőlevegő leszellőzéssel Védettség Csatlakozással IP65 Védőkapcsolás Z-dióda Polaritás-csere ellen védett Állapotkijelző LED Sárga Bekapcsolási idő 00 % Tip. bekapcsolási idő ms Tip. kikapcsolási idő ms Rögzítőcsavar Belső kulcsnyílású (TORX) ISO Rögzítőcsavar meghúzási nyomatéka 0,5 Nm Súly 0,06 kg Nyersanyag: Ház Tömítések Homloklap Véglap Poliamid, üvegszálerősített Akrilnitril-butadien-kaucsuk; Hidrogénezett akrilnitril-butadien-kaucsuk Poliamid, üvegszálerősített Poliamid Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Az elővezérlés módja (külső/belső) nem a szelepben, hanem a szeleprendszer véglapján van megvalósítva. Üzemi feszültség Feszültség tűrés Teljesítmény felvétel DC DC DC W V -0% / +0% 0,55 KS Üzemi feszültség Teljesítmény felvétel Légáteresztési irányérték Átáramlási érték DC DC b C Qn [W] [l/(s*bar)] [l/min] Rendelési szám V 0,55 0, 0,9 0 R08 KS = kézi segédműködtetés Bázisszelep, elővezérlő szeleppel Qn névleges légáteresztés 6 bar és Δp = bar esetén

34 5/ szelep, Qn = 0 l/min Zárt középállás Alaplapos Kézi segédműködtetés: reteszelődő, nem reteszelődő Kétoldali működtetésű Elővezérlés: Külső KS Üzemi feszültség Teljesítmény felvétel Légáteresztési irányérték Átáramlási érték DC DC b C Qn [W] [l/(s*bar)] [l/min] Rendelési szám V 0,55 0, 0,9 0 R09 KS = kézi segédműködtetés Bázisszelep, elővezérlő szeleppel Qn névleges légáteresztés 6 bar és Δp = bar esetén Méretek 8,8 5,7,7 7,8 ) ), 58 ) reteszelődő ) nem reteszelődő

35 E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: képernyő Elektr. csatlakozás: M, 5-pólusú, A-kódolású 5 75 Építési mód Elővezérelt nyomásszabályozó szelep Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő max. olajtartalma 0 mg/m³ - 5 mg/m³ Közösített vezérlőlevegő leszellőzéssel Beszerelési helyzet Tetszőleges Üzemi nyomás 0 / bar DC üzemi feszültség V Feszültségtűrés DC -0% / +0% Védettség IP65 Súly 0, kg Nyersanyag: Ház Tömítés Poliarilamid Nitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nyomásszszabályozási tartomány min./max. [bar] Előírt érték bemenet Tényleges érték kimenet Az Max. áramfelvétel Ismétlési pontosság Hiszterézis Megj. Rendelési szám [ma] 0 / V 0-0 V 0 ); ) R / 6-0 ma - 0 ma 0 ); ) R / V 0-0 V 0 ); ) R / 0-0 ma - 0 ma 0 ); ) R00780 < 0,0 bar < 0,05 bar 0 / V 0-0 V 60 ); ) R / 6-0 ma - 0 ma 60 ); ) R / V 0-0 V 60 ); ) R / 0-0 ma - 0 ma 60 ); ) R V 0-0 V R / 0-0 ma - 0 ma 60 < 0,8 bar < 0, bar ); ) R00758 ) Feszültségkimaradás: a munkavezeték leszellőztetése ) Feszültségkimaradás: nyomás tartás ) Átfolyás jelleggörbéhez lásd a diagramot

36 6 E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: képernyő Elektr. csatlakozás: M, 5-pólusú, A-kódolású Méretek 99,8 9,6 6, 7, Csatlakozás az Mx csatlakozóhoz 60 Átfolyás jelleggörbe, Nyomászóna-szabályozás [bar] ) ) 6 5 ) ) [l/min] 6 ) Pv = 5 bar, korrigált: bar ) Pv = 7 bar, korrigált: 6 bar ) Pv = 9 bar, korrigált: 8 bar ) Pv = bar, korrigált: 0 bar

37 E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: képernyő Elektr. csatlakozás: M, 5-pólusú, A-kódolású 7 Átfolyás jelleggörbe, Külön nyomásszabályzó [bar] ) ) 6 5 ) ) ) Pv = 5 bar, korrigált: bar ) Pv = 7 bar, korrigált: 6 bar ) Pv = 9 bar, korrigált: 8 bar ) Pv = bar, korrigált: 0 bar [l/min] 6 Jelleggörbe és csatlakozó kiosztás tényleges érték kimenettel ellátott áramvezérléshez ) Tápfeszültség ) Tényleges érték (. pin) és előírt érték (. pin) 0 V-ra vonatkoztatva. Előírt érték bemenet (terhelés 00 Ω), Tényleges érték kimenet: külső terhelés < 00 Ω. Kikapcsolt tápellátás esetén az előírt értékű bemenet nagy ellenállású. ) A tápfeszültséget egy M 0,5 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a dugót árnyékolt kábelen keresztül kell csatlakoztatni. 7

38 8 E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: képernyő Elektr. csatlakozás: M, 5-pólusú, A-kódolású Jelleggörbe és csatlakozó kiosztás tényleges érték kimenettel ellátott feszültségvezérléshez ) Tápfeszültség ) Tényleges érték (. pin) és előírt érték (. pin) 0 V-ra (. Pin) vonatkoztatva. Előírt érték bemenet (R = MΩ), Tényleges érték kimenet: min. terhelési ellenállás > 0 KΩ. Kikapcsolt tápellátás esetén az előírt értékű bemenet nagy ellenállású. ) A tápfeszültséget egy M 0,5 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a dugót árnyékolt kábelen keresztül kell csatlakoztatni

39 E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: LED Elektr. csatlakozás: M, 5-pólusú, A-kódolású 9 7 Építési mód Elővezérelt nyomásszabályozó szelep Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő max. olajtartalma 0 mg/m³ - 5 mg/m³ Közösített vezérlőlevegő leszellőzéssel Beszerelési helyzet Tetszőleges Üzemi nyomás 0 / bar DC üzemi feszültség V Feszültségtűrés DC -0% / +0% Védettség IP65 Súly 0, kg Nyersanyag: Ház Tömítés Poliarilamid Nitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nyomásszszabályozási tartomány min./max. [bar] Előírt érték bemenet Tényleges érték kimenet Az Max. áramfelvétel Ismétlési pontosság Hiszterézis Megj. Rendelési szám [ma] 0 / V 0-0 V 80 ); ) R / 6-0 ma - 0 ma 80 ); ) R / V 0-0 V 80 ); ) R / 0-0 ma - 0 ma 80 ); ) R00777 < 0,0 bar < 0,05 bar 0 / V 0-0 V 0 ); ) R / 6-0 ma - 0 ma 0 ); ) R / V 0-0 V 0 ); ) R / 0-0 ma - 0 ma 0 ); ) R V 0-0 V R / 0-0 ma - 0 ma 0 < 0,8 bar < 0, bar ); ) R00756 ) Feszültségkimaradás: a munkavezeték leszellőztetése ) Feszültségkimaradás: nyomás tartás ) Átfolyás jelleggörbéhez lásd a diagramot

40 0 E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: LED Elektr. csatlakozás: M, 5-pólusú, A-kódolású Méretek 99,8 9,6 6, 7, Csatlakozás az Mx csatlakozóhoz 60 Átfolyás jelleggörbe, Nyomászóna-szabályozás [bar] ) ) 6 5 ) ) [l/min] 6 ) Pv = 5 bar, korrigált: bar ) Pv = 7 bar, korrigált: 6 bar ) Pv = 9 bar, korrigált: 8 bar ) Pv = bar, korrigált: 0 bar

41 E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: LED Elektr. csatlakozás: M, 5-pólusú, A-kódolású Átfolyás jelleggörbe, Külön nyomásszabályzó [bar] ) ) 6 5 ) ) ) Pv = 5 bar, korrigált: bar ) Pv = 7 bar, korrigált: 6 bar ) Pv = 9 bar, korrigált: 8 bar ) Pv = bar, korrigált: 0 bar [l/min] 6 Jelleggörbe és csatlakozó kiosztás tényleges érték kimenettel ellátott áramvezérléshez ) Tápfeszültség ) Tényleges érték (. pin) és előírt érték (. pin) 0 V-ra vonatkoztatva. Előírt érték bemenet (terhelés 00 Ω), Tényleges érték kimenet: külső terhelés < 00 Ω. Kikapcsolt tápellátás esetén az előírt értékű bemenet nagy ellenállású. ) A tápfeszültséget egy M 0,5 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a dugót árnyékolt kábelen keresztül kell csatlakoztatni. 7

42 E/P nyomásszabályozó szelep, -EP Többpólusú vezérléshez, Kijelzés: LED Elektr. csatlakozás: M, 5-pólusú, A-kódolású Jelleggörbe és csatlakozó kiosztás tényleges érték kimenettel ellátott feszültségvezérléshez ) Tápfeszültség ) Tényleges érték (. pin) és előírt érték (. pin) 0 V-ra (. Pin) vonatkoztatva. Előírt érték bemenet (R = MΩ), Tényleges érték kimenet: min. terhelési ellenállás > 0 KΩ. Kikapcsolt tápellátás esetén az előírt értékű bemenet nagy ellenállású. ) A tápfeszültséget egy M 0,5 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a dugót árnyékolt kábelen keresztül kell csatlakoztatni

43 E/P nyomásszabályozó szelep, -EP Terepbusz csatlakozáshoz, Kijelzés: képernyő 7 Építési mód Elővezérelt nyomásszabályozó szelep Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő max. olajtartalma 0 mg/m³ - 5 mg/m³ Közvetlen vezérlőlevegő leszellőzéssel Beszerelési helyzet Tetszőleges Üzemi nyomás 0 / bar DC üzemi feszültség V Feszültségtűrés DC -0% / +0% Védettség IP65 Súly 0, kg Nyersanyag: Ház Tömítés Poliarilamid Nitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nyomássszabályozási tartomány min./max. [bar] 0 / 0 Max. áramfelvétel Ismétlési pontosság Hiszterézis Megj. Rendelési szám [ma] 0 ); ) R < 0,0 bar < 0,05 bar ); ) R / 0 60 < 0,8 bar < 0, bar ); ) R00760 ) Feszültségkimaradás: a munkavezeték leszellőztetése ) Feszültségkimaradás: nyomás tartás ) Átfolyás jelleggörbéhez lásd a diagramot

44 E/P nyomásszabályozó szelep, -EP Terepbusz csatlakozáshoz, Kijelzés: képernyő Méretek 8,8 9,6 65, 6, 7, 60 Átfolyás jelleggörbe, Nyomászóna-szabályozás [bar] ) ) 6 5 ) ) [l/min] 6 ) Pv = 5 bar, korrigált: bar ) Pv = 7 bar, korrigált: 6 bar ) Pv = 9 bar, korrigált: 8 bar ) Pv = bar, korrigált: 0 bar

45 E/P nyomásszabályozó szelep, -EP Terepbusz csatlakozáshoz, Kijelzés: képernyő 5 Átfolyás jelleggörbe, Külön nyomásszabályzó [bar] ) ) 6 5 ) ) ) Pv = 5 bar, korrigált: bar ) Pv = 7 bar, korrigált: 6 bar ) Pv = 9 bar, korrigált: 8 bar ) Pv = bar, korrigált: 0 bar [l/min] 6 Jelleggörbék 6 5 [bar] A szabályzó 0 bites (bit ) felbontással rendelkezik a soros előírt érték és a soros tényleges érték számára: az előírt és a tényleges érték tartománya a 0 baros kivitelhez a tartományba esik 0 mbar felbontás esetén. További információt az üzemeltetési utasításban talál. 8

46 6 E/P nyomásszabályozó szelep, -EP Terepbusz csatlakozáshoz, Kijelzés: LED 7 Építési mód Elővezérelt nyomásszabályozó szelep Környezeti hőmérséklet min./max. -0 C / +60 C Közeghőmérséklet min./max. -0 C / +60 C Közeg Sűrített levegő Részecskeméret max. 0 µm A sűrített levegő max. olajtartalma 0 mg/m³ - 5 mg/m³ Közvetlen vezérlőlevegő leszellőzéssel Beszerelési helyzet Tetszőleges Üzemi nyomás 0 / bar DC üzemi feszültség V Feszültségtűrés DC -0% / +0% Védettség IP65 Súly 0,6 kg Nyersanyag: Ház Tömítés Poliarilamid Nitril-butadien-kaucsuk Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min + C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Nyomássszabályozási tartomány min./max. [bar] 0 / 0 Max. áramfelvétel Ismétlési pontosság Hiszterézis Megj. Rendelési szám [ma] 80 ); ) R < 0,0 bar < 0,05 bar ); ) R / 0 0 < 0,8 bar < 0, bar ); ) R00759 ) Feszültségkimaradás: a munkavezeték leszellőztetése ) Feszültségkimaradás: nyomás tartás ) Átfolyás jelleggörbéhez lásd a diagramot

47 E/P nyomásszabályozó szelep, -EP Terepbusz csatlakozáshoz, Kijelzés: LED 7 Méretek 8,8 9,6 7,8 5,7,7 60 Átfolyás jelleggörbe, Nyomászóna-szabályozás [bar] ) ) 6 5 ) ) [l/min] 6 ) Pv = 5 bar, korrigált: bar ) Pv = 7 bar, korrigált: 6 bar ) Pv = 9 bar, korrigált: 8 bar ) Pv = bar, korrigált: 0 bar

48 8 E/P nyomásszabályozó szelep, -EP Terepbusz csatlakozáshoz, Kijelzés: LED Átfolyás jelleggörbe, Külön nyomásszabályzó [bar] ) ) 6 5 ) ) ) Pv = 5 bar, korrigált: bar ) Pv = 7 bar, korrigált: 6 bar ) Pv = 9 bar, korrigált: 8 bar ) Pv = bar, korrigált: 0 bar [l/min] 6 Jelleggörbék, További információt az üzemeltetési utasításban talál. [bar] A szabályzó 0 bites (bit ) felbontással rendelkezik a soros előírt érték és a soros tényleges érték számára: az előírt és a tényleges érték tartománya a 0 baros kivitelhez a tartományba esik 0 mbar felbontás esetén. 8

49 9 Terepbusz-csatlakozás, Sorozat AES Buszsoroló Terepbusz csatlakozás Be/Ki funkcióval Terepbusz protokoll: PROFIBUS DP / CANopen / DeviceNet / EtherNET/IP / PROFINET IO / EtherCAT / POWERLINK 656 Környezeti hőmérséklet min./max. -0 C / +60 C Védettség IP65 Üzemi feszültség elektronika V DC Feszültségtűrés, elektronika -5% / +5% Áramfelvétel, elektronika 0, A Aktorok üzemi feszültsége V DC Összegződő áram aktorokra A Ciklusidő 56 bit esetén < ms Mágnestekercsek száma Max. 8 Szelephelyek száma 6 Logikai / működtető feszültség galvanikusan leválasztva Diagnózis Rövidzár Alacsony feszültség E/A-modul bővítés Max. 0 Zavarkibocsátás szerint az EN Zavartűrés szabvány szerint EN Nyersanyag: Ház Poliamid, üvegszálerősített Műszaki megjegyzések A termékhez tartozó leosztási tervek a kezelési utasításban találhatók, vagy pedig lépjen kapcsolatba az Önhöz legközelebb eső Aventics értékesítési központtal. LED-es feszültség- és rövidzár-ellenőrzés. A busz-összekötőelem ciklikus adatátvitel esetén 5 bit bemeneti adatot tud a vezérlésnek küldeni, és 5 bit kimeneti adatot tud a vezérléstől fogadni. Terepbusz protokoll PROFIBUS DP CANopen DeviceNet EtherNET/IP PROFINET IO EtherCAT POWERLINK Csatlakozás Dugó (male), M, 5-pólusú, B-kódolású Dugó (male), M, 5-pólusú, A-kódolású Dugó (male), M, 5-pólusú, A-kódolású Hüvely (female), M, -pólusú, D-kódolású Hüvely (female), M, -pólusú, D-kódolású Hüvely (female), M, -pólusú, D-kódolású Hüvely (female), M, -pólusú, D-kódolású Csatlakozás Hüvely (female), M, 5-pólusú, B-kódolású Hüvely (female), M, 5-pólusú, A-kódolású Hüvely (female), M, 5-pólusú, A-kódolású Hüvely (female), M, -pólusú, D-kódolású Hüvely (female), M, -pólusú, D-kódolású Hüvely (female), M, -pólusú, D-kódolású Hüvely (female), M, -pólusú, D-kódolású Tápfeszültség Súly Rendelési szám [kg] Dugó (male), M, -pólusú, A-kódolású 0,6 R088 Dugó (male), M, -pólusú, A-kódolású 0,6 R080 Dugó (male), M, -pólusú, A-kódolású 0,6 R08 Dugó (male), M, -pólusú, A-kódolású 0,75 R08 Dugó (male), M, -pólusú, A-kódolású 0,75 R08 Dugó (male), M, -pólusú, A-kódolású 0,75 R085 Dugó (male), M, -pólusú, A-kódolású 0,75 R086 Szállítási csomag: Rögzítőcsavarokkal együtt x

50 50 Méretek 8 8 ) ) ) ),5 5 8,5 5 9,7 0,5 5 7,5 ) Terepbusz csatlakozás ) Terepbusz csatlakozás ) Tápellátás ) Föld 657

51 5 Terepbusz-csatlakozás, Sorozat AES Önálló változat Terepbusz protokoll: PROFIBUS DP / CANopen / DeviceNet / PROFINET IO / EtherCAT / EtherNET/IP / POWERLINK 99 Környezeti hőmérséklet min./max. -0 C / +60 C Védettség IP65 Üzemi feszültség elektronika V DC Feszültségtűrés, elektronika -5% / +5% Áramfelvétel, elektronika 0, A Aktorok üzemi feszültsége V DC Energiaellátás csatlakozás M, -pólusú, A-kódolású Összegződő áram aktorokra A Ciklusidő 56 bit esetén < ms Logikai / működtető feszültség galvanikusan leválasztva Diagnózis Rövidzár Alacsony feszültség Zavarkibocsátás szerint az EN Zavartűrés szabvány szerint EN Nyersanyag: Ház Poliamid, üvegszálerősített A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A BE/KI modulok maximális száma 0. Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál.
