Nyomásszabályzók E/P nyomásszabályozó szelepek ED05 sorozat. Katalógus füzetek

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Nyomásszabályzók E/P nyomásszabályozó szelepek ED05 sorozat. Katalógus füzetek"

Átírás

1 ED05 sorozat Katalógus füzetek

2 ED05 sorozat Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Jelcsatlakozón keresztül Jelcsatlakozás: Bemenet és kimenet, Dugó, M, 5-pólusú 4 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Dugó, ISO 57, Form C Jelcsatlakozás: Bemenet és kimenet, Dugó, ISO 57, Form C 9 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Dugó, M, 4-pólusú, Árnyékolt kábel szükséges Kommunkációs csatlakozás Bus: Hüvely, M, 5-pólusú, Dugó Soros vezérlés: DDL 3 Tartozékok Csatlakozótömb, sorozathoz ED05 6 Önálló alaplap, sorozathoz ED05 7 Önálló alaplap, sorozathoz ED05 8 Zárólemeznyomásszabályozó szelepekhez 9 Hüvely, Mx, Sorozat CN Hüvely, Mx, 5-pólusú, A-kódolású, Könyök Árnyékolt 0 Csatlakozókábel, Sorozat CN Hüvely, M, 5-pólusú, A-kódolású, Könyök Ónozott vezetékvég, 5-pólusú Árnyékolt Hangtompítók, Sorozat SI Szinterbronz

3 3 ED05 sorozat Hangtompítók, Sorozat SI Polietilén 3 Kábel elektromos csatlakozóval, Sorozat CN ISO 57, Form C Kábellel 8 mm 4 Kábel elektromos csatlakozóval, Sorozat CN Ipari standard Árnyékolt Kábellel Form C, ipari 5 Szerelőkészlet, Sorozat ED05 6

4 4 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Jelcsatlakozón keresztül Jelcsatlakozás: Bemenet és kimenet, Dugó, M, 5-pólusú Építési mód Ülékes szelep Vezérlés analóg Tanúsítványok CE Megfelelősségi nyilatkozat Környezeti hőmérséklet min./max. +0 C / +70 C Közeghőmérséklet min./max. +0 C / +70 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő max. olajtartalma mg/m³ Qn 000 l/min Beszerelési helyzet α = 0-90 β = 0-90 Hiszterézis < 0,06 bar DC üzemi feszültség 4 V Feszültségtűrés DC -0% / +0% Megengedett felhullám-tartalom 5% Max. áramfelvétel,3 A Védettség IP65 Sűrített levegő csatlakozás bemenet G /4 Sűrítettlevegő-csatlakozás kimenete G /4 Sűrített levegő csatlakozás leszellőzés G /4 Súly 0,95 kg Nyersanyag: Ház Tömítés Nyomásos öntéses alumínium; Acél Hidrogénezett akrilnitril-butadien-kaucsuk Qn névleges légáteresztés 7 bar üzemi nyomás, 6 bar másodlagos nyomás és Δp = 0, bar esetén Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Olajmentes, szárított levegő esetén külön kérésre további beszerelési helyzetek is lehetségesek. A védettség csak akkor érhető el, ha a dugó szerelése kifogástalan. Közelebbi információkat lásd a Kezelési utasításban. Üzemi nyomás Max. Nyomásszszabályozási tartomány min./max. Előírt érték bemenet Tényleges érték kimenet Az ábra Megj. Rendelési szám [bar] [bar] 0 / ma 0-0 ma Fig. - R / ma 4-0 ma Fig. - R / V 0-0 V Fig. - R / ma - - Fig. 3 ) R / ma - - Fig. 3 ) R / V - - Fig. 3 ) R / ma 0-0 ma Fig. - R / ma 4-0 ma Fig. - R / V 0-0 V Fig. - R / ma - - Fig. 3 ) R / ma - - Fig. 3 ) R / V - - Fig. 3 ) R ) Nyugtázási jel - + Ub kiadása, ha a kimeneti nyomás megfelel a +/- 00 mbar előírt értéknek

5 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Jelcsatlakozón keresztül Jelcsatlakozás: Bemenet és kimenet, Dugó, M, 5-pólusú 5 Légáteresztési diagram bar P v = bar 7 P v = 9 bar 6 P v = 7 bar 5 P v = 5 bar 4 3 P v = 3 bar l/min dm³/s Méretek 3) + ).4 4) Ø6. Ø.4 Ø6. POWER STATUS ) 7 ) ) ) 5 mély magfurat M6 önmetsző csavar számára ) Általánosan alkalmazható menet G/4-hez az ISO 8/:000 és /4-7 NPTF szerint 3) Átmenő furat 4) Zöld LED kijelző; power (áram alatt) = nyomásszabályozó üzemel; status (állapot) = kimeneti nyomás megfelel a +/- 00 mbar előírt értéknek.

6 6 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Jelcsatlakozón keresztül Jelcsatlakozás: Bemenet és kimenet, Dugó, M, 5-pólusú Működési séma a) Előírt érték bemenet c) Kapcsolókimenet (nyugtázási jel) Az E/P nyomásszabályozó szelep egy analóg elektromos előírt értéknek megfelelően modulálja a nyomást. ) Üzemi nyomás ) Üzemi nyomás 3) Leszellőzés 0049 a) Előírt érték bemenet b) Tényleges érték kimenet Az E/P nyomásszabályozó szelep egy analóg elektromos előírt értéknek megfelelően modulálja a nyomást. ) Üzemi nyomás ) Üzemi nyomás 3) Leszellőzés D56_3

7 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Jelcsatlakozón keresztül Jelcsatlakozás: Bemenet és kimenet, Dugó, M, 5-pólusú 7 Fig., Jelleggörbe és csatlakozó kiosztás tényleges érték kimenettel ellátott áramvezérléshez ) Üzemi feszültség ) A tényleges érték (4-es érintkezőtű) és előírt érték (-es érintkezőtű) 0 V-ra vannak vonatkoztatva. Áramvezérlés (terhelés 00 Ω). Tényleges érték kimenet (az utánkapcsolt készülékek max. teljes ellenállása < 300 Ω). 3) Az üzemi feszültséget egy M,6 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a. dugót árnyékolt kábelen keresztül kell csatlakoztatni Fig., Jelleggörbe és csatlakozó kiosztás tényleges érték kimenettel ellátott feszültségvezérléshez ) Üzemi feszültség ) A tényleges érték (4-es érintkezőtű) és előírt érték (-es érintkezőtű) 0 V-ra vannak vonatkoztatva. Min. terhelési ellenállás = kω 3) Az üzemi feszültséget egy M,6 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a. dugót árnyékolt kábelen keresztül kell csatlakoztatni

8 8 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Jelcsatlakozón keresztül Jelcsatlakozás: Bemenet és kimenet, Dugó, M, 5-pólusú Fig. 3, Jelleggörbe és csatlakozó kiosztás kapcsolókimenettel ellátott áram- és feszültségvezérléshez ) Üzemi feszültség ) Az előírt érték (-es érintkezőtű) és kapcsolókimenet (4-es érintkezőtű) 0 V-ra vannak vonatkoztatva. Nyugtázási jel 3) Az üzemi feszültséget egy külső M,6 A-es biztosítékkal kell biztosítani

9 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Dugó, ISO 57, Form C Jelcsatlakozás: Bemenet és kimenet, Dugó, ISO 57, Form C 9 Építési mód Ülékes szelep Vezérlés analóg Tanúsítványok CE Megfelelősségi nyilatkozat Környezeti hőmérséklet min./max. +0 C / +70 C Közeghőmérséklet min./max. +0 C / +70 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő max. olajtartalma mg/m³ Qn 000 l/min Beszerelési helyzet α = 0-90 β = 0-90 Hiszterézis < 0,06 bar DC üzemi feszültség 4 V Feszültségtűrés DC -0% / +0% Megengedett felhullám-tartalom 5% Max. áramfelvétel,3 A Védettség IP65 Sűrített levegő csatlakozás bemenet G /4 Sűrítettlevegő-csatlakozás kimenete G /4 Sűrített levegő csatlakozás leszellőzés G /4 Súly, kg Nyersanyag: Ház Tömítés Nyomásos öntéses alumínium; Acél Hidrogénezett akrilnitril-butadien-kaucsuk Qn névleges légáteresztés 7 bar üzemi nyomás, 6 bar másodlagos nyomás és Δp = 0, bar esetén Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Olajmentes, szárított levegő esetén külön kérésre további beszerelési helyzetek is lehetségesek. A védettség csak akkor érhető el, ha a dugó szerelése kifogástalan. Közelebbi információkat lásd a Kezelési utasításban. Üzemi nyomás Max. Nyomásszszabályozási tartomány min./max. Előírt érték bemenet Tényleges érték kimenet Az ábra Megj. Rendelési szám [bar] [bar] 0 / ma 0-0 ma Fig / ma 4-0 ma Fig / V 0-0 V Fig / V - - Fig. 3 ) / ma 0-0 ma Fig / ma 4-0 ma Fig / V 0-0 V Fig / V - - Fig. 3 ) ) Konstans 0 V-os kimenet előírt érték potenciométer táplálásához. Min. üzemi nyomás = 0,5 bar + max. szükséges másodlagos nyomás Kiegészítő nyomásszabályzó-tartomány külön ajánlatra

10 0 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Dugó, ISO 57, Form C Jelcsatlakozás: Bemenet és kimenet, Dugó, ISO 57, Form C Légáteresztési diagram bar P v = bar 7 P v = 9 bar 6 P v = 7 bar 5 P v = 5 bar 4 3 P v = 3 bar l/min dm³/s Méretek D56_05 ) 5 mély magfurat M6 önmetsző csavar számára ) Általánosan alkalmazható menet G/4-hez az ISO 8/:000 és /4-7 NPTF szerint 3) Átmenő furat

11 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Dugó, ISO 57, Form C Jelcsatlakozás: Bemenet és kimenet, Dugó, ISO 57, Form C Működési séma a) Előírt érték bemenet b) Tényleges érték kimenet Az E/P nyomásszabályozó szelep egy analóg elektromos előírt értéknek megfelelően modulálja a nyomást. ) Üzemi nyomás ) Üzemi nyomás 3) Leszellőzés D56_3 Fig., Jelleggörbe és csatlakozó kiosztás tényleges érték kimenettel ellátott áramvezérléshez [bar] ) { 0 V + 4 V DC 3) M,6 A A) [V] 4) ) { 0 V V DC 0 V DC 3 B) D56_3 ) Üzemi feszültség ) Áramvezérlés előírt érték (terhelés 00 Ω, max. 50 ma). Az előírt érték bemeneten a feszültségnek nem szabad meghaladnia a V-ot. 4) Tényleges érték kimenet (az utánkapcsolt készülékek max. teljes ellenállása < 300 Ω) 3) Az üzemi feszültséget egy M,6 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a. dugót árnyékolt kábelen keresztül kell csatlakoztatni. A). dugó B). dugó

12 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Dugó, ISO 57, Form C Jelcsatlakozás: Bemenet és kimenet, Dugó, ISO 57, Form C Fig., Jelleggörbe és csatlakozó kiosztás tényleges érték kimenettel ellátott feszültségvezérléshez [bar] [V] ) ) 3) { { { 0 V + 4 V DC 0 V V DC V DC 0 V M,6A 4) 3 A) B) ) Üzemi feszültség ) Feszültségvezérlés előírt érték 3) Tényleges érték kimenet (min. külső terhelés kω). 4) Az üzemi feszültséget egy M,6 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a. dugót árnyékolt kábelen keresztül kell csatlakoztatni. A). dugó B). dugó D56_43 Fig. 3, Jelleggörbe és csatlakozó kiosztás tényleges érték kimenet nélküli potenciométer-vezérléshez [bar] [V] 4) ) ) { { 0 V + 4 V DC 0 V V DC 0 V DC 3) M,6 A 3 A) B) ) Üzemi feszültség ) Feszültségvezérlés előírt érték 3) Az üzemi feszültséget egy M,6 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a. dugót árnyékolt kábelen keresztül kell csatlakoztatni. A). dugó B). dugó 4) Potenciométer-vezérlés (0 - kω (min.), 0-0 kω (max.)) D56_53

13 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Dugó, M, 4-pólusú, Árnyékolt kábel szükséges Kommunkációs csatlakozás Bus: Hüvely, M, 5-pólusú, Dugó Soros vezérlés: DDL 3 Építési mód Ülékes szelep Vezérlés Soros Tanúsítványok CE Megfelelősségi nyilatkozat Környezeti hőmérséklet min./max. +0 C / +50 C Közeghőmérséklet min./max. +0 C / +50 C Közeg Sűrített levegő Részecskeméret max. 50 µm A sűrített levegő max. olajtartalma mg/m³ 007 Qn 000 l/min Beszerelési helyzet α = 0-90 β = 0-90 Üzemi nyomás Hiszterézis < 0,06 bar DC üzemi feszültség 4 V Feszültségtűrés DC -0% / +0% Megengedett felhullám-tartalom 5% Max. áramfelvétel,3 A Felbontás 0 bit Adathossz 6 bites bemenet és kimenet ( adatszó) Védettség IP65 Sűrített levegő csatlakozás bemenet G /4 Sűrítettlevegő-csatlakozás kimenete G /4 Sűrített levegő csatlakozás leszellőzés G /4 Súly, kg Nyersanyag: Ház Tömítés Nyomásos öntéses alumínium; Acél Hidrogénezett akrilnitril-butadien-kaucsuk Qn névleges légáteresztés 7 bar üzemi nyomás, 6 bar másodlagos nyomás és Δp = 0, bar esetén Műszaki megjegyzések A min. vezérlőnyomást nem szabad, hogy kisebb legyen, mert az különben hibás kapcsolásokhoz és adott esetben a szelep tönkremeneteléhez vezethet! A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 5 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Olajmentes, szárított levegő esetén külön kérésre további beszerelési helyzetek is lehetségesek. A védettség csak akkor érhető el, ha a dugó szerelése kifogástalan. Közelebbi információkat lásd a Kezelési utasításban. Nyomássszabályozási tartomány min./max. Rendelési szám [bar] 0 /

14 4 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Dugó, M, 4-pólusú, Árnyékolt kábel szükséges Kommunkációs csatlakozás Bus: Hüvely, M, 5-pólusú, Dugó Soros vezérlés: DDL Légáteresztési diagram bar P v = bar 7 P v = 9 bar 6 P v = 7 bar 5 P v = 5 bar 4 3 P v = 3 bar l/min dm³/s Az elektromágneses összeférhetőség biztosítása érdekében a dugót árnyékolt kábelen keresztül kell csatlakoztatni Méretek 007 ) 5 mély magfurat M6 önmetsző csavar számára ) Általánosan alkalmazható menet G/4-hez az ISO 8/:000 és /4-7 NPTF szerint 3) Átmenő furat

15 Qn= 000 l/min Sűrített levegő csatlakozás kimenet: G /4 Elektr. csatlakozás: Dugó, M, 4-pólusú, Árnyékolt kábel szükséges Kommunkációs csatlakozás Bus: Hüvely, M, 5-pólusú, Dugó Soros vezérlés: DDL 5 Működési séma a) Előírt érték bemenet b) Tényleges érték kimenet A DDL E/P nyomásszabályozó szelep egy digitális elektromos előírt értéknek (0 bit) megfelelően modulálja a nyomást. ) Üzemi nyomás ) Üzemi nyomás 3) Leszellőzés 0073 Energiaellátás csatlakozás ) Az üzemi feszültséget egy M,6 A-es külső biztosítékkal le kell biztosítani. Az elektromágneses összeférhetőség biztosítása érdekében a dugót árnyékolt kábelen keresztül kell csatlakoztatni. 0077

16 6 Sorozat ED05 Tartozékok Csatlakozótömb, sorozathoz ED05 Közeg Sűrített levegő Nyersanyag: Ház Alumínium P56_06 Típus Súly Rendelési szám [kg] -részes 0, részes, részes, részes,869 R részes,39 R részes, részes 3,75 R részes 3, részes 4,04 R részes 4, csavarral és 9 tömítéssel Méretek Ø6,3 38 C DxC G3/ M6 B A M4 G/ Rendelési szám A B C D Súly kg , , ,47 R ,869 R , ,735

17 Sorozat ED05 Tartozékok 7 Rendelési szám A B C D Súly kg R , ,448 R , ,688 Önálló alaplap, sorozathoz ED05 Közeg Sűrített levegő Nyersanyag: Ház Alumínium Típus Súly Rendelési szám [kg] Önálló alaplap, lapos, G/4 menetes csatlakozás 0,5 R Méretek,5 0,5 6,5 0,8 G/4 6 +0, -0, 8,5 70,5 +0,5-0,5 6,4 50,5 +0,5-0,

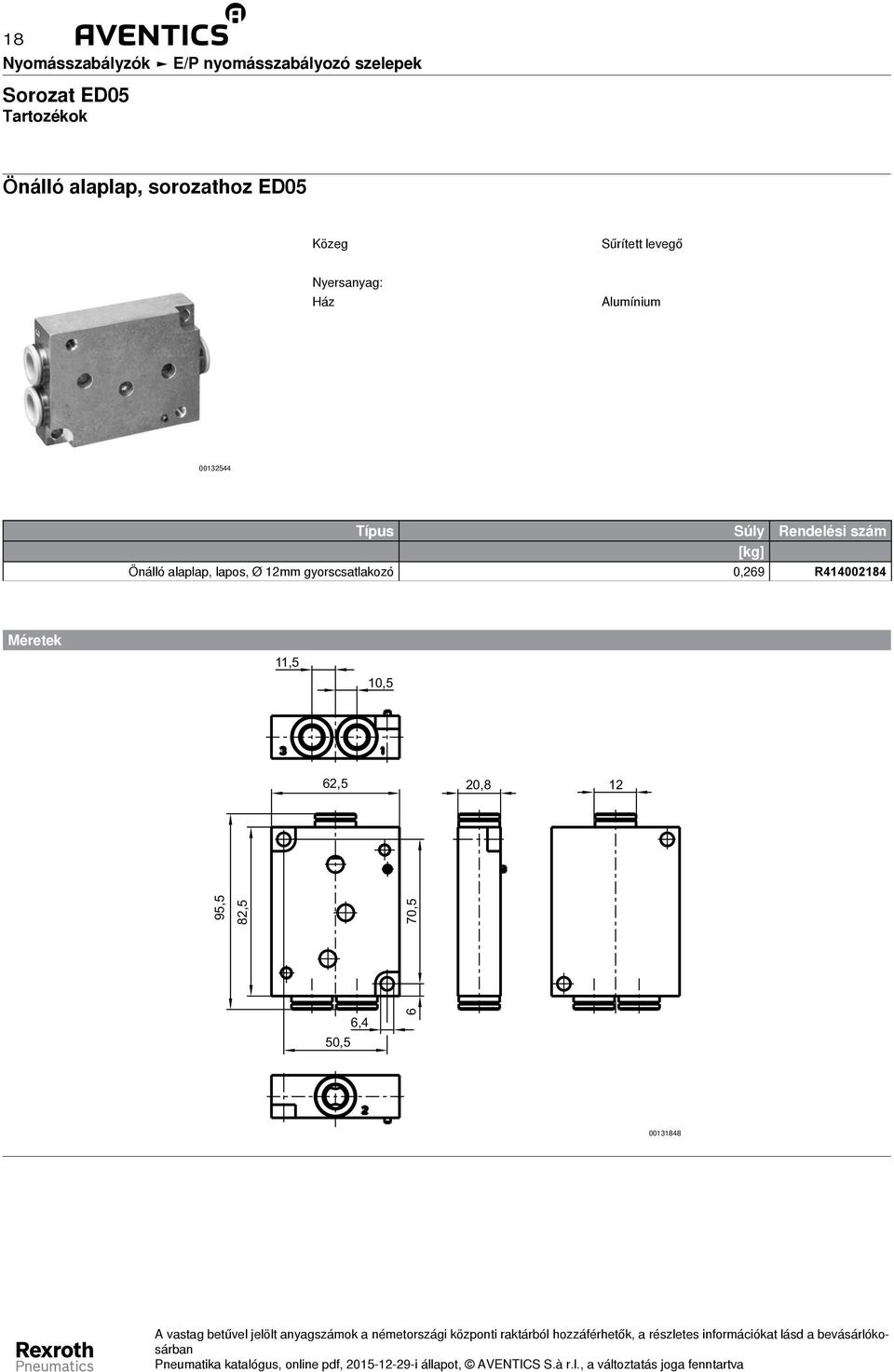

18 8 Sorozat ED05 Tartozékok Önálló alaplap, sorozathoz ED05 Közeg Sűrített levegő Nyersanyag: Ház Alumínium Típus Súly Rendelési szám [kg] Önálló alaplap, lapos, Ø mm gyorscsatlakozó 0,69 R Méretek,5 0,5 6,5 0,8 95,5 8,5 70,5 6,4 50,

19 Sorozat ED05 Tartozékok 9 Zárólemeznyomásszabályozó szelepekhez Közeg Sűrített levegő Nyersanyag: Ház Alumínium Típus Súly Rendelési szám [kg] Zárólemez használaton kívüli csatlakozások tömítéséhez csatlakozótömbökön. 0, Csavarokkal és tömítésekkel Méretek 3 ) Zárólemez ) Tömítés 3) Csavarok 00305

20 0 Sorozat ED05 Tartozékok Hüvely, Mx, Sorozat CN Hüvely, Mx, 5-pólusú, A-kódolású, Könyök Árnyékolt Környezeti hőmérséklet min./max. -40 C / +85 C Védettség IP67 Csavaros kábelcsatlakozás PG 9 Nyersanyag: Ház Nyomásos öntéses cink Műszaki megjegyzések A megadott védettség kizárólag felszerelt és ellenőrzött állapotban érvényes. Áram, max. Csatlakoztatható kábel-ø min./max. Súly Rendelési szám [A] [mm] [kg] 4 6 / 8 0, Méretek Mx Póluskiosztás Buchse_A-Codiert

21 Sorozat ED05 Tartozékok Csatlakozókábel, Sorozat CN Hüvely, M, 5-pólusú, A-kódolású, Könyök Ónozott vezetékvég, 5-pólusú Árnyékolt Környezeti hőmérséklet min./max. Huzalkeresztmetszet -5 C / +80 C 0,34 mm² Nyersanyag: Kábelköpeny Poliuretán BN WH BU BK GY Áram, max. Pólusok száma Kábel-Ø L kábelhossz Súly Rendelési szám [A] [mm] [m] [kg],5 0,53 R ,85 R ,54 R Méretek 6,5,5 Mx L Ø ,5 Ø8,8 Ø0, L = Hossz

22 Sorozat ED05 Tartozékok Póluskiosztás 3 () = Barna () = Fehér (3) = Kék (4) = Fekete (5) = Szürke 5 4 Buchse_A-Codiert Hangtompítók, Sorozat SI Szinterbronz Üzemi nyomás min/max Környezeti hőmérséklet min./max. Közeg 0 bar / 0 bar -5 C / +80 C Sűrített levegő Nyersanyag: Hangtompítók Menet Szinterbronz Sárgaréz P00_060 Sűrített levegő csatlakozás Hangnyomásszint Qn Szállítási mennyiség Súly Rendelési szám [db] [l/min] [Darab] [kg] G / , G 3/ , G / ,03 R Méretek D00_06

23 3 Sorozat ED05 Tartozékok Rendelési szám Csatlakozás G SW Ø D L L G /4 7 8, G 3/ R G /4 6 8,5 8,7 7,6 Hangnyomásszint 6 bar-nál mérve m távolságban Hangtompítók, Sorozat SI Polietilén Üzemi nyomás min/max Környezeti hőmérséklet min./max. Közeg 0 bar / 0 bar -5 C / +80 C Sűrített levegő Nyersanyag: Hangtompítók Menet Polietilén Polietilén Sűrített levegő csatlakozás Hangnyomásszint Qn Szállítási menynyiség Súly Megj. Rendelési szám [db] [l/min] [Darab] [kg] Ø ,00 ) R / ,00 - R Ø ,00 ) R Ø ,00 ) R Ø ,007 ) R / ,007 - R Ø ,00 ) R Ø ,004 ) R ) Qn névleges légáteresztés, ha p = 6 bar (abszolút) szabad kiáramlású. Hangnyomásszint az atmoszférával szemben 6 bar-nál mérve m távolságban. ) Qn névleges légáteresztés, ha p = 5 bar (abszolút) szabad kiáramlású. Hangnyomásszint az atmoszférával szemben 5 bar-nál mérve m távolságban. Méretek 0057 Rendelési szám Csatlakozás Ø D Ø D3 L L G R Ø 4, R /4 3,5,5 0,5 45 R Ø 6 3,5 0 0,5 45 R Ø 8 4,8 3,5,5 43,5 R Ø 8,4 8,5 9 8 R / 9, 8,5 9 8 R Ø 6 3,5,5 0,5 45

24 4 Sorozat ED05 Tartozékok Rendelési szám Csatlakozás G Ø D Ø D3 L L R Ø 0 6,9 5,5 6,5 57,5 Kábel elektromos csatlakozóval, Sorozat CN ISO 57, Form C Kábellel 8 mm Védettség IP67 Kábelkivezetés Könyök 90 Nyersanyag: Kábelköpeny Polivinilklorid Műszaki megjegyzések A megadott védettség kizárólag felszerelt és ellenőrzött állapotban érvényes. Érintkező kiosztás Pólusok száma L kábelhossz Súly Megj. Rendelési szám [m] [kg] BN BU GN/YE +E 3 5 0,3068 ) ) Kódoló dugasszal

25 Sorozat ED05 Tartozékok 5 Méretek 8 ) 8 5m 50 ) Kódoló dugasz Kábel elektromos csatlakozóval, Sorozat CN Ipari standard Árnyékolt Kábellel Form C, ipari Kábelkivezetés Könyök 90 Nyersanyag: Kábelköpeny Polivinilklorid BK BU BN GN/YE Érintkező kiosztás Pólusok száma L kábelhossz Súly Rendelési szám [m] [kg] 3+E 4 5 0, ) Kódoló dugasszal

26 6 Sorozat ED05 Tartozékok Méretek 8 ) m ) Kódoló dugasz Szerelőkészlet, Sorozat ED05 ) ) ) csavar ) 3 tömítés Rendelési szám Type Súly [kg] csavar és 3 tömítés 0,038 Egy ED05 alaplapra történő felerősítéséhez.

27 AVENTICS GmbH Ulmer Straße Laatzen Phone Fax info@aventics.com További címeket az alábbi internetoldalon talál: Kizárólag ipari területen használja a bemutatott AVENTICS termékeket! A termék használata előtt gondosan és teljes egészében olvassa el a termék dokumentációját. Vegye figyelembe az adott ország vonatkozó rendeleteit és törvényeit. Applikációkba integrált termék esetén vegye figyelembe a berendezés gyártójának adatait a termék biztonságos használatának érdekében. A megadott adatok csupán termékleírásra szolgálnak. Bizonyos jellemzőkre vagy bizonyos felhasználási célokra való alkalmazásra vonatkozó kijelentést az adatainkból nem lehet következtetéssel levonni. Az adatok nem mentesítik a felhasználót a saját értékelései és vizsgálatai alól. Figyelembe kell venni, hogy a termékeken természetes kopási és öregedési folyamatok jelentkeznek A címlapon egy példakonfiguráció látható. A kiszállított termék emiatt eltérhet a képtől. A változás joga fenntartva. Oltalmi jog bejelentése esetén is minden jog a AVENTICS S.à r.l.-t illeti. Minden jog fenntartva, beleértve a másolás és továbbadás jogát is. Online PDF
