Hengertartozékok Fékelemek, CL1 sorozat LU6 dugattyúrúdfék. Katalógus füzetek

Átírás

1 Hengertartozékok Fékelemek, CL1 sorozat LU6 dugattyúrúdfék Katalógus füzetek

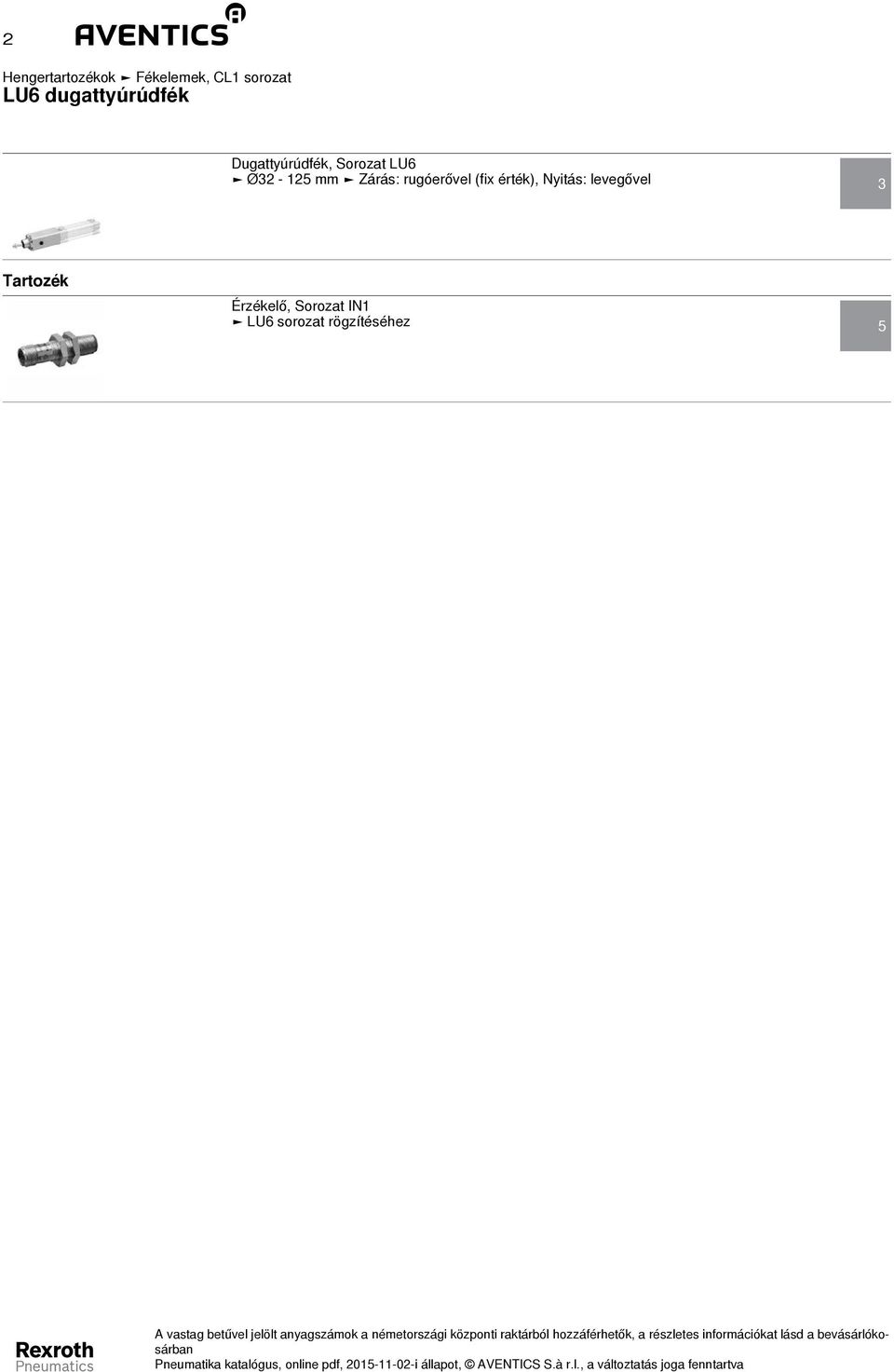

2 2 Hengertartozékok Fékelemek, CL1 sorozat LU6 dugattyúrúdfék Dugattyúrúdfék, Sorozat LU6 Ø mm Zárás: rugóerővel (fix érték), Nyitás: levegővel 3 Tartozék Érzékelő, Sorozat IN1 LU6 sorozat rögzítéséhez 5

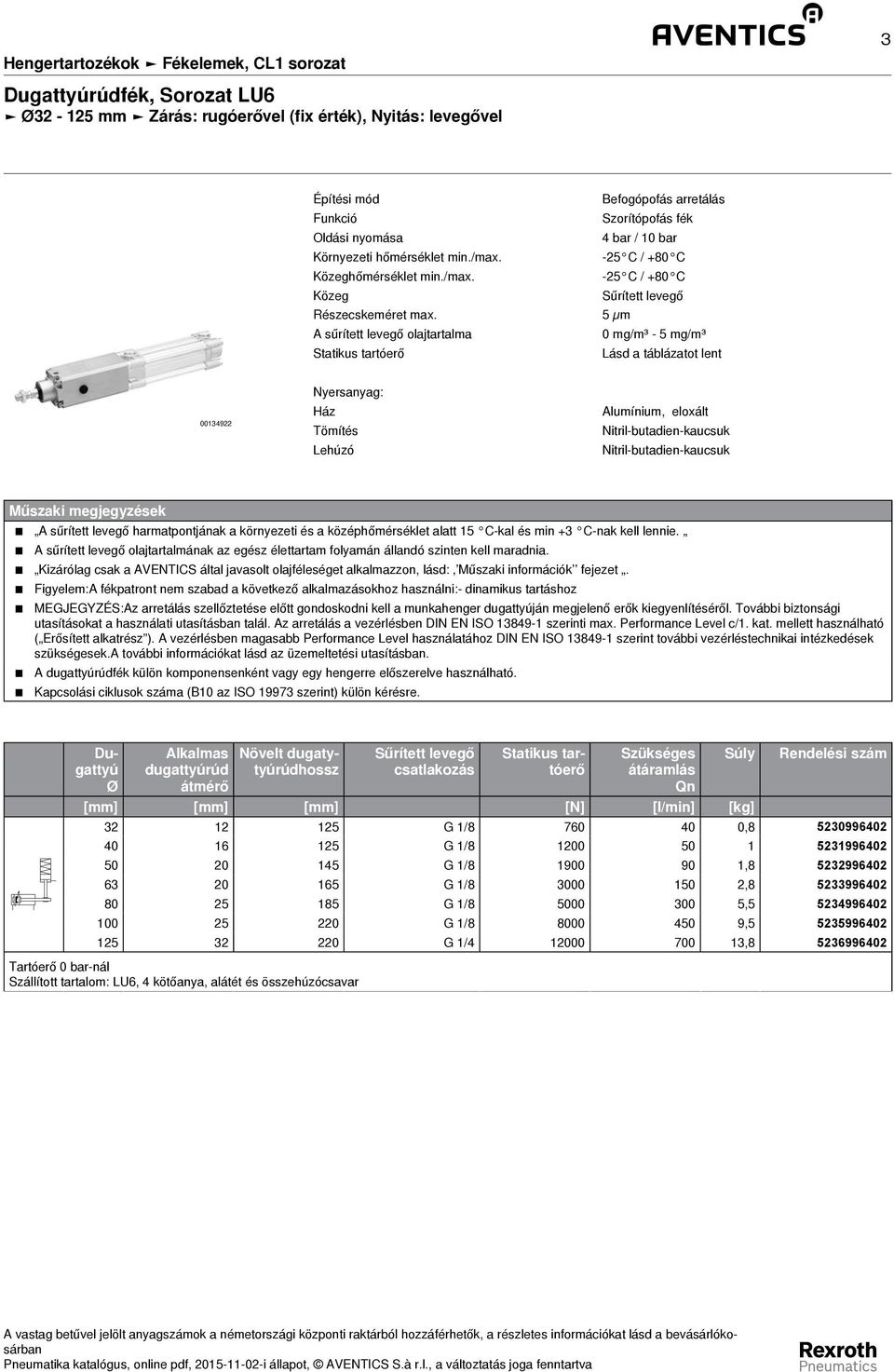

3 Hengertartozékok Fékelemek, CL1 sorozat 3 Dugattyúrúdfék, Sorozat LU6 Ø mm Zárás: rugóerővel (fix érték), Nyitás: levegővel Építési mód Befogópofás arretálás Funkció Szorítópofás fék Oldási nyomása 4 bar / 10 bar Környezeti hőmérséklet min./max. -25 C / +80 C Közeghőmérséklet min./max. -25 C / +80 C Közeg Sűrített levegő Részecskeméret max. 5 µm A sűrített levegő olajtartalma 0 mg/m³ - 5 mg/m³ Statikus tartóerő Lásd a táblázatot lent Nyersanyag: Ház Tömítés Lehúzó Alumínium, eloxált Nitril-butadien-kaucsuk Nitril-butadien-kaucsuk Műszaki megjegyzések A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. Figyelem:A fékpatront nem szabad a következő alkalmazásokhoz használni:- dinamikus tartáshoz MEGJEGYZÉS:Az arretálás szellőztetése előtt gondoskodni kell a munkahenger dugattyúján megjelenő erők kiegyenlítéséről. További biztonsági utasításokat a használati utasításban talál. Az arretálás a vezérlésben DIN EN ISO szerinti max. Performance Level c/1. kat. mellett használható ( Erősített alkatrész ). A vezérlésben magasabb Performance Level használatához DIN EN ISO szerint további vezérléstechnikai intézkedések szükségesek.a további információkat lásd az üzemeltetési utasításban. A dugattyúrúdfék külön komponensenként vagy egy hengerre előszerelve használható. Kapcsolási ciklusok száma (B10 az ISO szerint) külön kérésre. Dugattyú Ø Alkalmas dugattyúrúd átmérő Növelt dugatytyúrúdhossz Sűrített levegő csatlakozás Statikus tartóerő Szükséges átáramlás Qn Súly Rendelési szám [mm] [mm] [mm] [N] [l/min] [kg] G 1/ , G 1/ G 1/ , G 1/ , G 1/ , G 1/ , G 1/ , Tartóerő 0 bar-nál Szállított tartalom: LU6, 4 kötőanya, alátét és összehúzócsavar

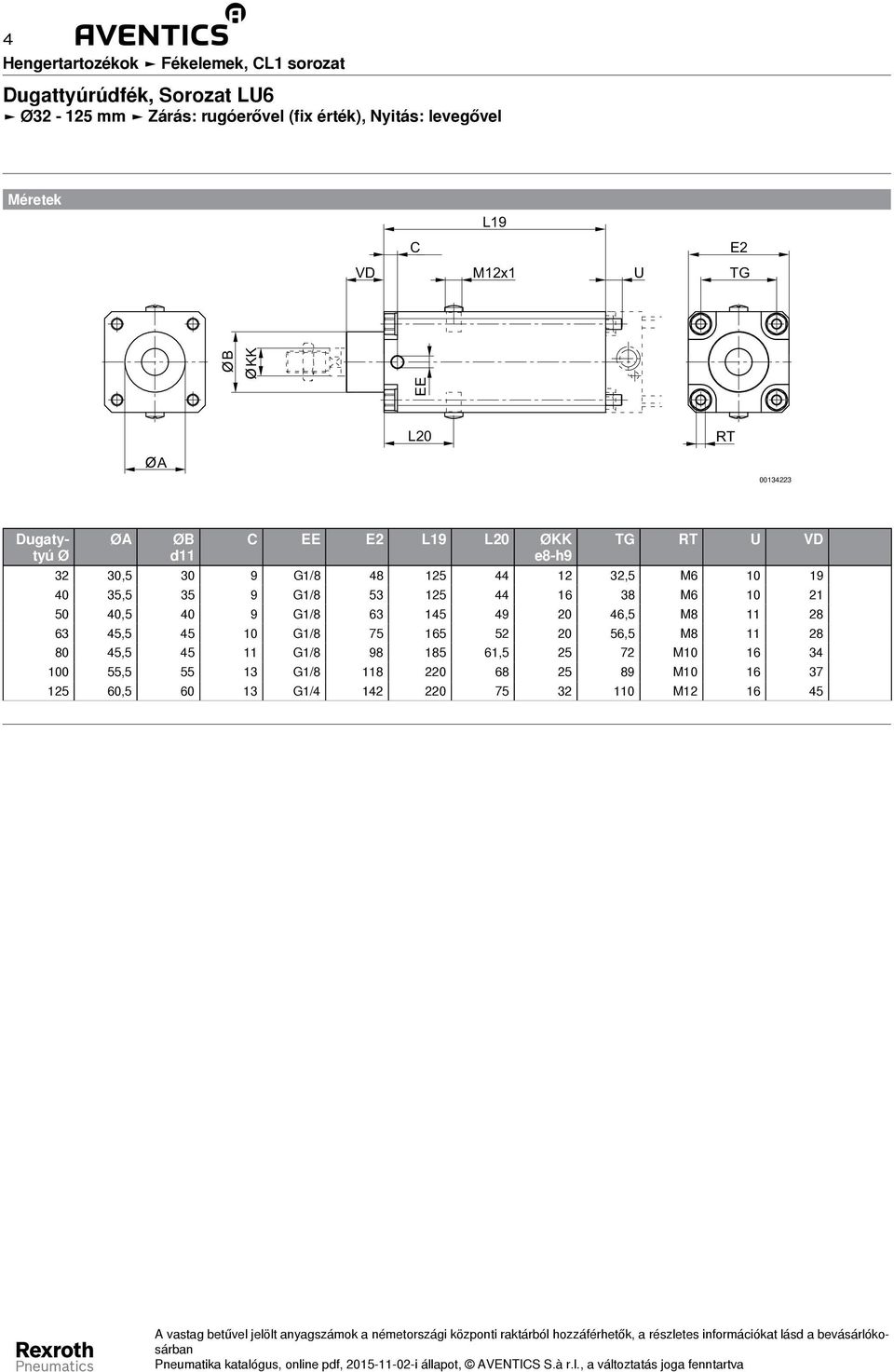

4 4 Hengertartozékok Fékelemek, CL1 sorozat Dugattyúrúdfék, Sorozat LU6 Ø mm Zárás: rugóerővel (fix érték), Nyitás: levegővel Méretek L19 C E2 VD M12x1 U TG EE B KK L20 RT A Dugatytyú Ø ØA ØB d11 C EE E2 L19 L20 ØKK e8-h9 TG RT U VD 32 30, G1/ ,5 M , G1/ M , G1/ ,5 M , G1/ ,5 M , G1/ , M , G1/ M , G1/ M

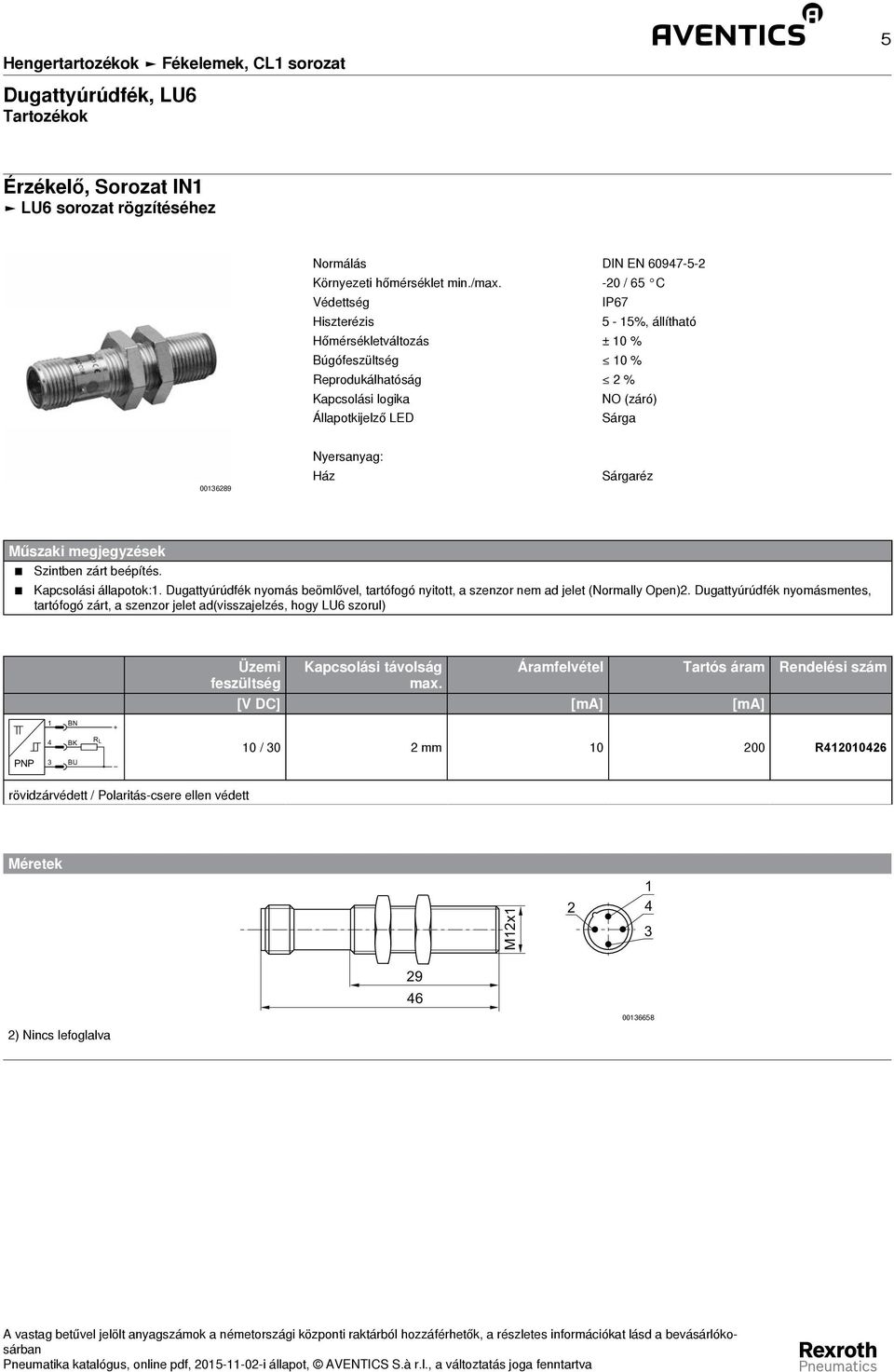

5 Hengertartozékok Fékelemek, CL1 sorozat 5 Dugattyúrúdfék, LU6 Tartozékok Érzékelő, Sorozat IN1 LU6 sorozat rögzítéséhez Normálás DIN EN Környezeti hőmérséklet min./max. -20 / 65 C Védettség IP67 Hiszterézis 5-15%, állítható Hőmérsékletváltozás ± 10 % Búgófeszültség 10 % Reprodukálhatóság 2 % Kapcsolási logika NO (záró) Állapotkijelző LED Sárga Nyersanyag: Ház Sárgaréz Műszaki megjegyzések Szintben zárt beépítés. Kapcsolási állapotok:1. Dugattyúrúdfék nyomás beömlővel, tartófogó nyitott, a szenzor nem ad jelet (Normally Open)2. Dugattyúrúdfék nyomásmentes, tartófogó zárt, a szenzor jelet ad(visszajelzés, hogy LU6 szorul) Üzemi feszültség Kapcsolási távolság max. Áramfelvétel Tartós áram Rendelési szám [V DC] [ma] [ma] 1 BN + 4 BK RL 10 / 30 2 mm R PNP 3 BU rövidzárvédett / Polaritás-csere ellen védett Méretek M12x ) Nincs lefoglalva
