1 BD/LU 04/06 Csomagológép ismertető TARTALOM: A GÉP LEÍRÁSA ÉS ISMERTETÉSE ALAPRAJZI MÉRETEK TECHNIKAI ADATOK AZ ALAPGÉP ÉS A RENDELHETŐ KIEGÉSZÍTÉSEK Sealed Air Magyarország Kft. H-2367 ÚJHARTYÁN Amerikai u.1. HUNGARY Telefon: Telefax: cryovac.cemkt@sealedair.com Reg. U.S. Pat. & TM Off. Copyright Sealed Air Corporation Minden jog fenntartva. A nyomdai munka Svájc-ban készült. A 9 Dot Logo és a Sealed Air márkanév a Sealed Air Corporation (US) tulajdona. A Sealad Air Corporation előzetes, írásbeli engedélye nélkül tilos a termékismertető bármely részét lemásolni, sokszorosítani, vagy bármilyen módon harmadik félnek átadni.

2 1 A gép leírása és ismertetése 1.1 A gép leírása BD04 tasakadagoló: manuális vagy elektronikus / BD06: manuális vagy elektronikus A tasakadagoló egy kerekes vázból áll, amelyre négy vagy hat tasaktekercselő berendezés BW18M (manuális), BW18E (elektronikus), BOR-S (kisméretű) vagy BOR-L (nagyméretű) van felszerelve. Feladata az, hogy bármilyen típusú szalagos Cryovac zsugorcsomagolású tasakot adagoljon a gépkezelő részére, többnyire friss vöröshús (FRM) alkalmazásokhoz. A berendezés rozsdamentes acélból készül. LU04 töltőegység: manuális vagy pneumatikus / LU06: manuális vagy pneumatikus A töltőegység egy statikus töltő villával vagy pneumatikus üzemű villával ellátott asztalból áll, és többnyire friss vöröshús (FRM) alkalmazásokhoz használható. A töltővilla középső lemezzel van ellátva, amely megakadályozza, hogy kisebb részek hulljanak az asztalra. A berendezés rozsdamentes acélból készül. A termékeket a töltőegység töltővillájára kell helyezni, ezután megfelelő tasakot kell kiválasztani a tasakadagolóból, és a termékre illetve a töltővillára húzni. A termékeket és a tasakot ezután kézzel, illetve a pneumatikus változaton szalagos hajtással kell lehúzni a villáról. A tasakolt termékek ezután készen állnak a vákuumozásra. A szerkezet egyszerű és masszív. Az élelmiszergyártó és csomagoló helyiségekben gyakori a korrozív környezet, ezért minden kritikus részegységet kezeltünk korrózió ellen. A tervezésében alapvető volt az ergonómia, a biztonság és a higiénia, ezért használata és tisztítása és karbantartása egyszerű, valamint az EU minden biztonsággal és higiéniával kapcsolatos rendelkezésének eleget tesz. 1.2 A gép ismertetése Tasakadagló Csak egy gépkezelő A BW18E meghajtóval és fotocellával van ellátva, amely automatikusan tekercseli fel a szalagot. A manuális berendezésen a feltekercselést a gépkezelő végzi. Tisztítási célokból a tasakokat tartalmazó berendezést ki lehet vinni a csomagoló helyiségből. Jól bevált és megbízható mechanikus rendszereket alkalmaz Nagy teljesítmény és kiváló megépítés, kizárólag élelmiszerekkel való használathoz engedélyezett anyagok felhasználásával A higiénikus kialakításnak köszönhetően könnyen és hatékonyan tisztítható Töltőegység Csak egy gépkezelő Jól bevált és megbízható mechanikus rendszereket alkalmaz Nagy teljesítmény és kiváló megépítés, kizárólag élelmiszerekkel való használathoz engedélyezett anyagok felhasználásával A higiénikus kialakításnak köszönhetően könnyen és hatékonyan tisztítható - tömlővel lemosható. 2

3 2 Alaprajzi méretek YBD04-V1, with manual winding devices YBD04E-V1, with electric winding devices (not shown) YBD06E-V1, with electric winding devices YBD06-V1, with manual winding devices (not shown) YLU04-V1, manual RL YLU04-V2, manual LR 2-1. kép, Alaprajzi méretek 3

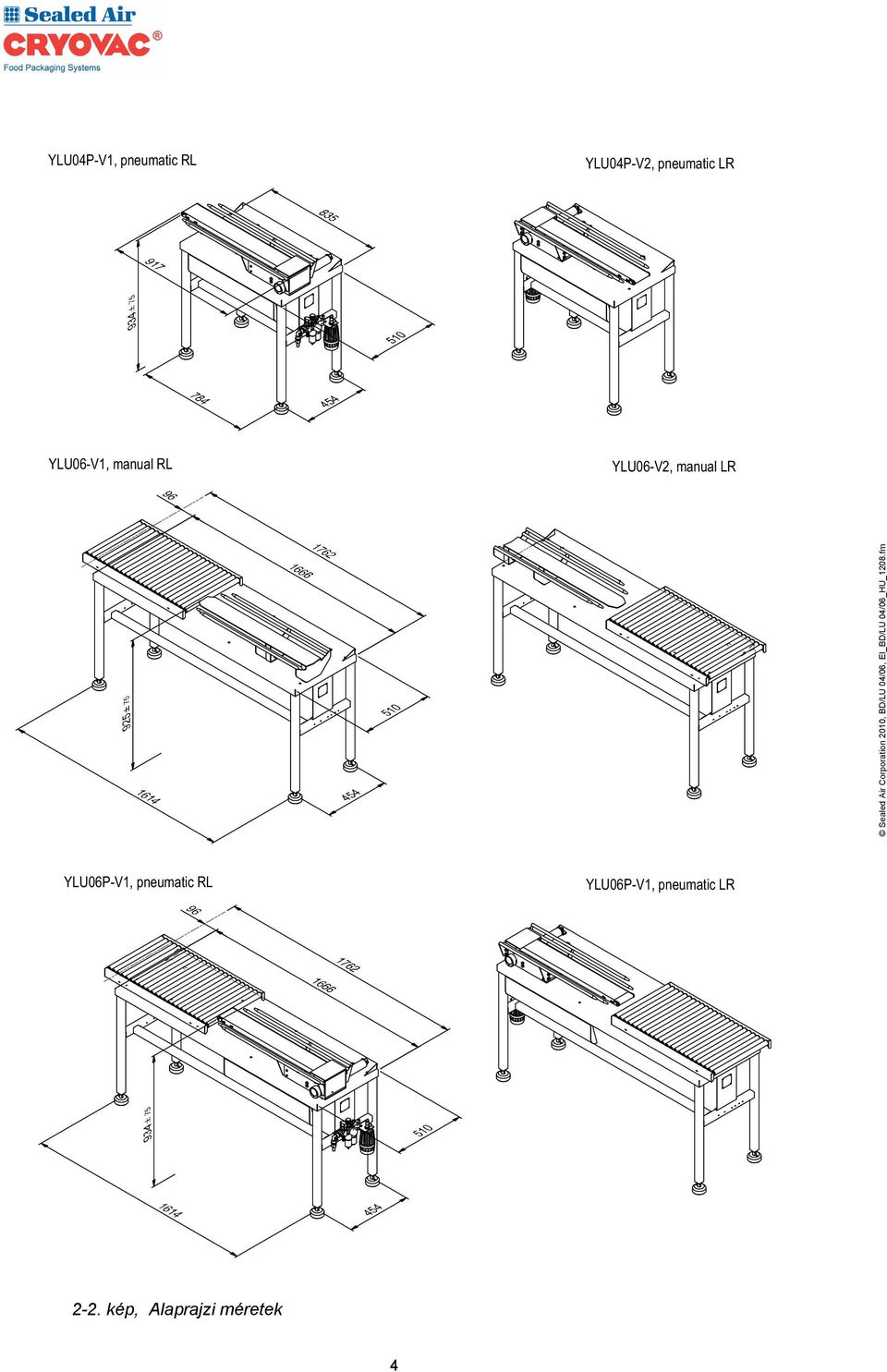

4 YLU04P-V1, pneumatic RL YLU04P-V2, pneumatic LR YLU06-V1, manual RL YLU06-V2, manual LR YLU06P-V1, pneumatic RL YLU06P-V1, pneumatic LR 2-2. kép, Alaprajzi méretek 4

5 3 Technikai adatok 3.1 A gép méretei Hosszúság, szélesség és magasság Lásd a berendezés elrendezését 3.2 Súly BD04 tasakadagoló BD06 tasakadagoló LU04 töltőegység LU06 töltőegység LU04P töltőegység LU06P töltőegység kb. 100 kg kb. 130 kg kb. 40 kg kb. 70 kg kb. 70 kg kb. 95 kg 3.3 Betápenergiák Préslevegő Electromos energia BD04E / BD06E LU04P / LU06P Levegő jellege - Tiszta és száraz Nyomás - 6 bar Fogyasztás l/perc Betápláló cső átmérője - ø12 (belméret) [½"] BD04E / BD06E LU04P / LU06P Feszültség 230 V - Fázisok száma 1 + föld - Frekvencia 50 Hz - Átlagos fogyasztás 0,1 kwh Termelési jellemzők A legnagyobb kezelhető termék adatai Hosszúság Szélesség Magasság Súly Max. 550 mm Max. 450 mm függ a tasak szélességétől Max. 20 kg Tasakadatok Hosszúság Szélesség Tasaktípusok függ a termék méretétől 150 mm min. 450 mm max. Szalagos tasakok, BOR tasakok Működési adatok Munkasebesség Max. 6 termék/perc Kezelők száma 1 5

6 4 Az alapgép és a rendelhető kiegészítések 4.1 BD04/06 BD04 alapmodell és rendelhető kiegészítések Kerekes váz 4 tasaktekercselő berendezés a változat szerint BD04 változatok Kézi (4 egység BW18M) Elektromos (4 egység BW18E) Moduláris (4 egységből álló kombináció a vevő igényeinek megfelelően. A BW18M, BW18E, BOR-S és BOR-L kombinációk közül lehet választani a tasakméreteknek megfelelően. Az összes kombináció használható ugyanazon a sínen a 2 x BOR-L kivételével, mivel a tasakszélesség meghaladja a váz szélességét). BD06 alapmodell és rendelhető kiegészítések Kerekes váz 6 tasaktekercselő berendezés a változat szerint BD06 változatok Kézi (6 egység BW18M) Elektromos (6 egység BW18E) Moduláris (6 egységből álló kombináció a vevő igényeinek megfelelően. A BW18M, BW18E, BOR-S és BOR-L kombinációk közül lehet választani a tasakméreteknek megfelelően. Az összes kombináció használható ugyanazon a sínen a 3 x BOR-L kivételével, mivel a tasakszélesség meghaladja a váz szélességét). 4.2 LU04/06 LU04/06 konfiguráció LU04 asztal vagy LU06 asztal 1 x adagolóegység Görgő egység (csak LU06) LU04/06 változatok Bal manuális LR (statikus töltővilla) Jobb manuális RL (statikus töltővilla) Bal pneumatikus LR (pneumatikus egység) Jobb pneumatikus RL (pneumatikus egység) 4.3 Az ajánlott csomagolóvonal BD04 (bármelyik változat) LU04-gyel (bármelyik változat) BD06 (bármelyik változat) LU06-tal (bármelyik változat) 6
