1 FLOWVAC35 Csomagológép ismertető TARTALOM: A GÉP LEÍRÁSA ÉS ISMERTETÉSE ALAPRAJZI MÉRETEK TECHNIKAI ADATOK AZ ALAPGÉP ÉS A RENDELHETŐ KIEGÉSZÍTÉSEK Sealed Air Magyarország Kft. H-2367 ÚJHARTYÁN Amerikai u.1. HUNGARY Telefon: Telefax: cryovac.cemkt@sealedair.com Reg. U.S. Pat. & TM Off. Copyright Sealed Air Corporation Minden jog fenntartva. A nyomdai munka Svájc-ban készült. A 9 Dot Logo és a Sealed Air márkanév a Sealed Air Corporation (US) tulajdona. A Sealad Air Corporation előzetes, írásbeli engedélye nélkül tilos a termékismertető bármely részét lemásolni, sokszorosítani, vagy bármilyen módon harmadik félnek átadni.

Copyright Sealed Air Corporation 2011. Minden jog fenntartva. A nyomdai munka Svájc-ban készült.

2 1 A gép leírása és ismertetése 1.1 A gép leírása A Cryovac ULMA FLOWVAC35 töltőgép alacsony tekercssebességű HFFS technológiás csomagológép, amely fogyasztói kiszerelésű friss sertés/bárány, illetve füstölt és tovább feldolgozott húskészítmények csomagolására alkalmas. A FLOWVAC35 kis helyigényű, mégis magas termelékenységű berendezés. A termék először a behordó szalagra kerül, majd onnan a csomagoló egységbe, illetve a fólia hálóra jut, ezt követően áthalad a formázó dobozon, ahol légmentes hosszanti és keresztirányú hegesztést kap. Mindkét hegesztő rendszert úgy alakították ki, hogy a lehető legmegbízhatóbb hegesztést eredményezze. A gép a csomagolóanyag hosszát a termék hosszához igazítja. A termék nem érintkezik a hegesztési varratokkal, ezért a hegesztés minősége igen jó. Az így kialakított tasakban a termék a gépből egy Cryovac gyártmányú behordószalagos, vagy forgókamrás csomagológépbe, majd a zsugorító egységbe jut. A hosszanti varrat készítésekor keletkező kettős fóliacsíkot a feltekercselő egységről, ha megtelt, nehézség nélkül lehet eltávolítani. A FLOWVAC35 gépcsalád elektronikus rendszere modemmel kiegészíthető számítógépes vezérlésen alapul. A FLOWVAC35 töltőn egyszerű a fólia cseréje. A beállítási adatok bevitele az ipari számítógéphez kapcsolt érintőképernyőn keresztül történik. A szoftver Microsoft Windows alapú grafikus ikon rendszerű. Az alaptípus önálló üzemmódban működik. De lehetőség van a legújabb Sealed Air PakFormance technológia integrálására is. Emellett, ajánlat kérhető a gép PakFormance hálózatba építésére is, mellyel elérhetők a képmegjelenítési és előzmény jelentési funkciók. Ezek a funkciók alapvető információkkal és jelentésekkel szolgálnak a gép és az anyagok teljesítményéről. A rozsdamentes acélból, az élelmiszeripar részére készített FLOWVAC35 töltőgép teljes mértékben biztosítja és kielégíti az élelmiszeripar által támasztott legmagasabb higiéniai elvárásokat is. 1.2 A gép ismertetése A berendezés beavatkozás nélkül készít a terméknek megfelelő hosszúságú tasakot A termék, készen a vákuumozásra, Cryovac zsugortasakban jön ki a gépből Alacsony csomagolóanyag költség Szennyeződésmentes csomagolás Kiváló vákuumtartás Csökkentett csomagolóanyag igény Alacsony munkaerő igény A on-line nyomon követés és az előzmény jelentés lehetővé teszi a rendszer termelékenységének állandó és teljes körű optimalizálását. Egyszerűen tisztítható kialakítás (IP65-ös védelmi osztály) Minimális alapterület Keskeny hosszanti hegesztés az ideális csomagminőség érdekében 2

húskészítmények csomagolására alkalmas. A FLOWVAC35 kis helyigényű, mégis magas termelékenységű berendezés.

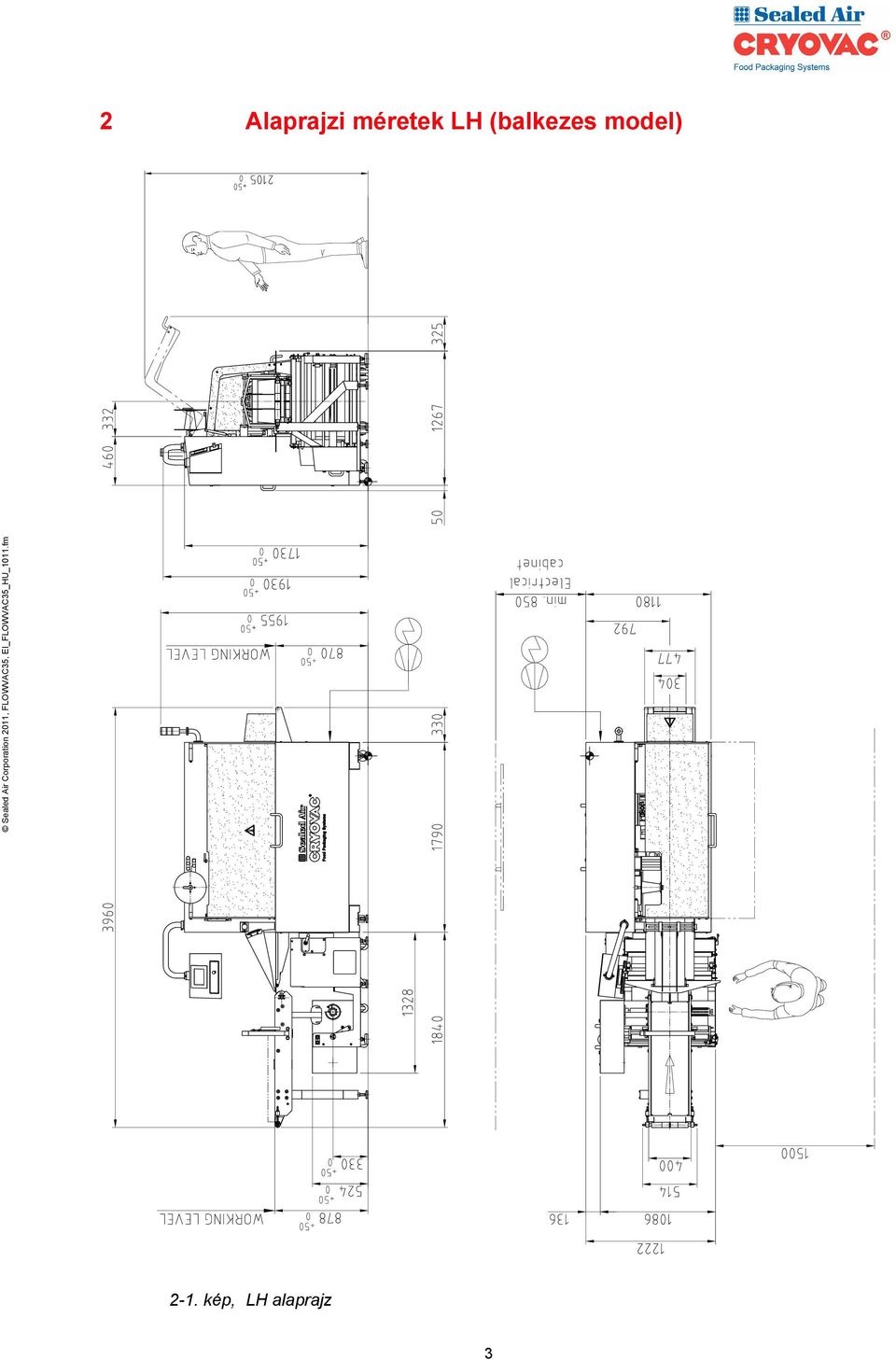

3 2 Alaprajzi méretek LH (balkezes model) 2-1. kép, LH alaprajz 3

4 3 Technikai adatok 3.1 A gép méretei Hosszúság, szélesség, magasság A rajz szerint 3.2 Tömeg 1200 kg kb. 3.3 Betápenergiák Préslevegő A levegő típusa Nyomása Levegőigény Az összekötés Elektromos energia Tiszta és száraz 6 bar 13 mm i.d. 200 l/min. Feszültség 3 x 400 V Fázisszám 3 + FÖLD Frekvencia 50 / 60 Hz Átlagfogyasztás 3 kwh A beépített teljesíítmény 7 kw 1) Áramvédelem 18 A Megjegyzés: az 1) adat változhat 4

5 3.4 Termelési jellemzők A legnagyobb kezelhető termék adatai Hossz Széleség Hosszúság Magasság mm ) mm Megjegyzés: 1) 150 mm igény esetén, de csökkentett sebességgel min. 80 mm max. 5 kg Tasakadatok Hosszúság Hossz A csomagolóanyag(ok) A használható fóliaszélesség Alkalmazható tekercs átmérő Működési adatok Munkasebesség (RS200 fóliával) Keresztirányú hegesztő rúd Kezelők száma Zajszint min. 150 mm max. 200 mm Cryovac RSXXXX anyag választék legalább 300 de legfeljebb 700 mm (3 mag) max. 410 mm max. fólia sebesség 15 m/perc vagy max. 30 ciklus/perc 300 mm-es termékhossz esetén. (40 c/perc 200 mm esetén) (A termék típusától és méretétől, illetve a fólia típusától függően a teljesítmény változhat) 350 mm széles 1 kizárólag a sor felügyeletéhez és a fóliatekercs utántöltéséhez < 75 db (A) Megjegyzés: az 1) adat változhat 5

150 mm max. 200 mm Cryovac RSXXXX anyag választék legalább 300 de legfeljebb 700 mm (3 mag) max. 410 mm max. fólia sebesség 15 m/perc vagy max. 30 ciklus/perc 300 mm-es termékhossz esetén.

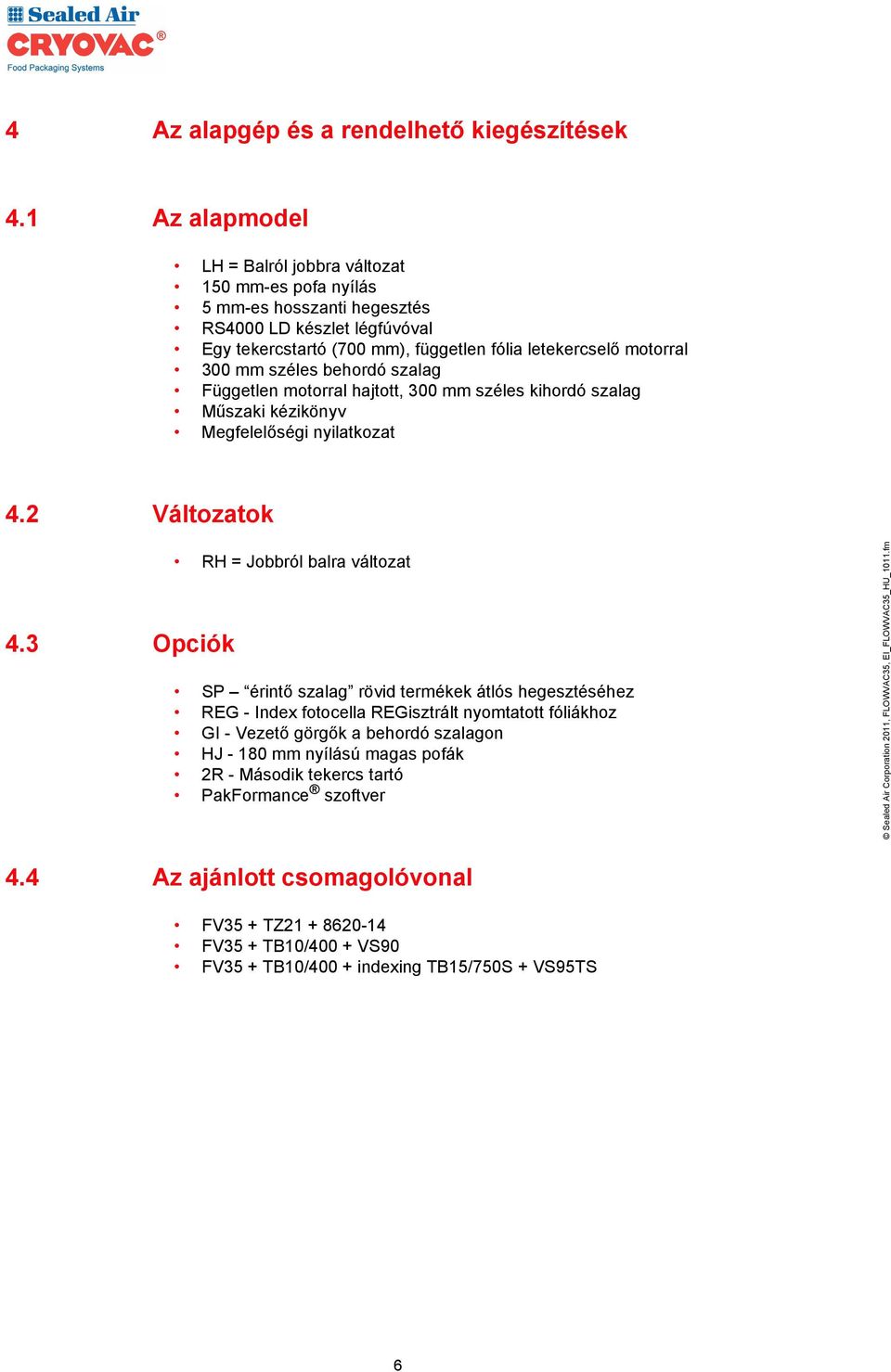

6 4 Az alapgép és a rendelhető kiegészítések 4.1 Az alapmodel LH = Balról jobbra változat 150 mm-es pofa nyílás 5 mm-es hosszanti hegesztés RS4000 LD készlet légfúvóval Egy tekercstartó (700 mm), független fólia letekercselő motorral 300 mm széles behordó szalag Független motorral hajtott, 300 mm széles kihordó szalag Műszaki kézikönyv Megfelelőségi nyilatkozat 4.2 Változatok 4.3 Opciók RH = Jobbról balra változat SP érintő szalag rövid termékek átlós hegesztéséhez REG - Index fotocella REGisztrált nyomtatott fóliákhoz GI - Vezető görgők a behordó szalagon HJ mm nyílású magas pofák 2R - Második tekercs tartó PakFormance szoftver 4.4 Az ajánlott csomagolóvonal FV35 + TZ FV35 + TB10/400 + VS90 FV35 + TB10/400 + indexing TB15/750S + VS95TS 6

mm széles behordó szalag Független motorral hajtott, 300 mm széles kihordó szalag Műszaki kézikönyv Megfelelőségi nyilatkozat 4.2 Változatok 4.
