1 Tervezés I. Belsőtér BME-VIK 1

2 Tervezés 1. Ami kimaradt a lámpatestekből 2. Tervezési alapok 3. Létesítési előírások 4. Számítási elvek 1. Belsőtér 2. Külsőtér 3. Gépi számítások Bárány Péter kis előadás tapasztalatok BME-VIK 2

3 Ami a múlt órából kimaradt CE jelölés A gyártó állítása szerint megfelel az európai normáknak. de nincs mögötte mérés! Nem minőséget, csak biztonságot jelent. ENEC= European Norms Electrical Certification EU szabványoknak megfelelő villamos tanúsítás Feltétele, hogy a gyártó rendelkezzen ISO minősítéssel BME-VIK 3

4 Energiahatékonyság Főleg fényforrásnál, de minden villamos készülékre, villamos alkatrészekre is (előtét, gyújtó, stb.) MSZ EN : A, B, C, D, (E); A legkedvezőbb, (E) legkedvezőtlenebb. D osztályú lámpatest nem gyártható C osztály 2005-től nem gyártható BME-VIK 4

5 Schwarz Péter BME-VIK 5

6 Schwarz Péter BME-VIK 6

7 Tervezés BME-VIK 7

8 Technológia Épített tér kiszolgálása feladata Vizuális komfort megteremtés Világítás megvalósíthatósága Természetes Mesterséges BME-VIK 8

9 Komfortos világítás feltételeit jobbára szabványok rögzítik Megvilágítás/Fénysűrűség Káprázás mentesség Megfelelő egyenletesség Jó színvisszaadás Kellemes színhatás Időbeli egyenletesség Zúgás és villódzás mentesség Stb BME-VIK 9

10 Fontosabb szabványok MSZ EN :2012 Beltér MSZ EN : 2007 Kültér MSZ EN :2012 Útvilágítás MSZ EN :2012 MSZ EN :2012 MSZ EN :2012 MSZ EN 1838 MSZ EN 12193:1999 Sport világítás BME-VIK 10

11 Számítási eljárások Hatásfok módszerek, jellemző reflexiójú terek esetén. Alap E definíciós egyenlete. Pont módszer: jellemzően reflexió mentes tereknél. Alap a távolság törvény Gépi-számítások BME-VIK 11

12 Alapok: Hatásfok módszereknél dφ E d A BME-VIK 12

13 Távolság törvény Pontmódszer esetén BME-VIK 13

14 Hatásfok módszer n A* E n n A* p * v E n v L * R v L * G BME-VIK 14

15 R meghatározása Függvénye: Geometriának (a, b, c, ill.h) reflexiós tényezőknek (mennyezet (fríz), fal, padló) világítás módjának BME-VIK 15

16 η R meghatározása: 1. CIE világítási mód (A,B,C,D,E) 2. LiTG finomított 33 féle világítási mód zóna fényáramok alapján k 3. Zijl Jansen módszer: k 0,8b h v 0,2a BME-VIK 16 h v a * b a b a= helyiség hossza b=helyiség szélessége a>b h v = világítási magasság k=helyiség tényező

17 ms h v ms h v BME-VIK 17

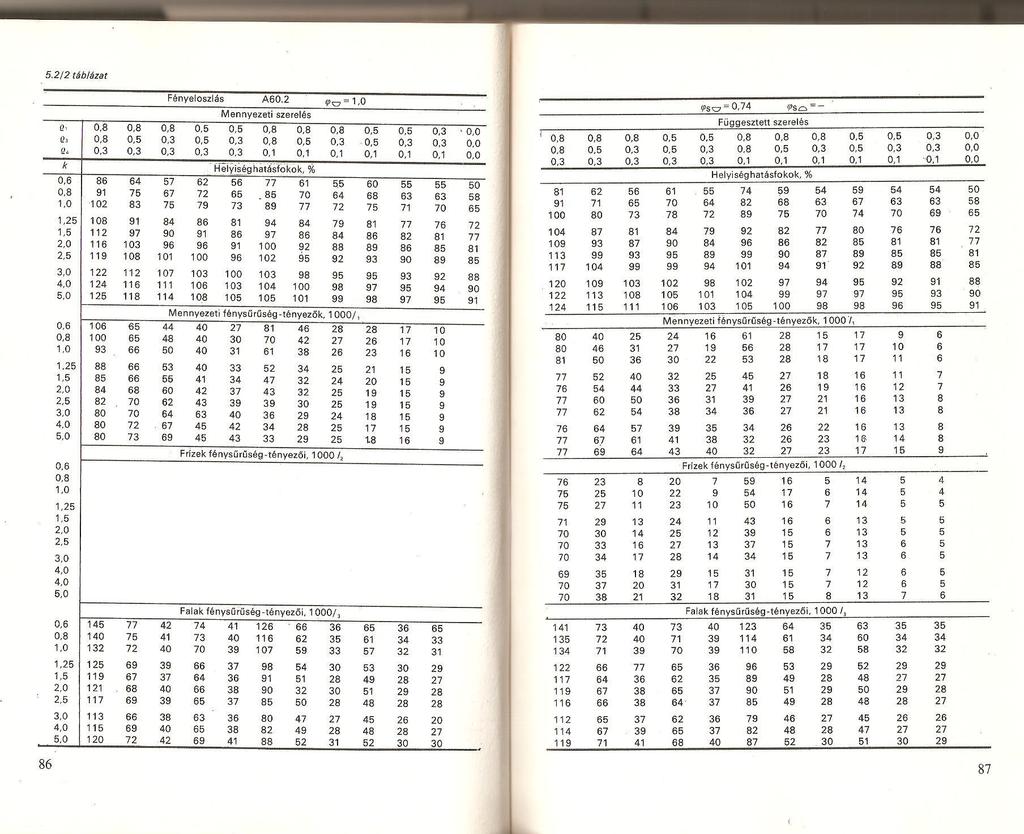

18 Helyiség hatásfok meghatározása BME-VIK 18

19 Arató Borsányi: Világítástechnika II BME-VIK 19

20 Φ IdΩ Φ I(, )sin d d és α az I fényerősség vektor df felületelem irányát leíró gömbi koorditánák BME-VIK 20

21 Zóna térszög: Ω 2π (cos 1 cos 2) Zóna fényáram: Φ I Ω További tudnivalók: Gergely Pál: Fénycsővilágítás BME-VIK 21

22 Zóna fényáramok BME-VIK 22

23 BME-VIK 23

24 Helyiség hatásfok meghatározása BME-VIK 24

25 BME-VIK 25 Belső térben η R meghatározása L H R Φ Φ η R 1 is lehet Φ ρ... Φ ρ Φ ρ ρφ Φ Φ n 3 2 n A Φ A Φ E * A Φ E ρ=0,5 2 ρ=0,1 1,11 ρ =

26 Helyiség hatásfok meghatározása BME-VIK 26

27 Szabad téren η G meghatározása G Φ Φ H L 0, BME-VIK 27

28 Tervezési tényező: p E E 0 n Avulási tényező: 1 MF MF= f*ft*lf*ft Ld. még CIE Tervezőnek kell megadni: f(falak tisztasága, ff fényáramtartása, lpt avulás, ff túlélés) Gyakorlati értékek: 0,6 0,8 avulásra 1,25 1,66 tervezésre BME-VIK 28

29 Fénycső fényáram tartása Kisnyomású nátriumlámpa fényáramtartása BME-VIK 29

30 Lámpatest avulása Normál szennyezettség esetén kültéren IP IP2X IP3X IP4X IP5X IP6X lf 0,62 0,62 0,62 0,82 0, BME-VIK 30

31 Fényáramtartás BME-VIK 31

32 Tervezési tényező: E p 0 E n Szükséges fényáram: Φ p* E * A n * R Szükséges lámpatest szám: L n p* R BME-VIK 32 * E n L * A * Φ L Eddig

33 Becslések Egyszerűsített hatásfok módszer Világítási mód: A-(közvetlen) η v =0.5 B-(főleg közvetlen) η v =0.4 C- (szórt) η v =0.3 D (főleg közvetett) η v =0.2 E (közvetett) η v = BME-VIK 33

34 CIE Megnevezés Φ Φ A Közvetlen B Főleg közvetlen C Szórt D Főleg közvetett E Közvetett BME-VIK 34

35 Hatásfok módszerek Pontmódszer Interflexiós módszer Gépi számítások Példa: 5 x 6 x 3m helyiség esetén 1 x1 m hálópont kijelölése 94 pontot jelent! Reflexió figyelembe vétele: 1 szeres reflexió esetén 1 lpt 8742 pont! BME-VIK 35

36 Számítások hibái, Metodikai hibák Reflexió hiba=(pontos-számított)/pontos Hatásfok módszernél: ha = 0,5 akkor egyszeres reflexió esetén 50 %; 5-szörös reflexió esetén 1,5625 %! Előbbi példa szerint ez közel pont! 1 lpt esetén!!! BME-VIK 36

37 Metodikai hiba nem pontszerű ff esetén l h h/l H % BME-VIK 37

38 Egyéb hibák Reflexió választás, 4-6 bemenő adat, Lámpatest hatásfok, eloszlás 2 bemenő adat Fényforrás adatok, fényáram 1 bemenő adat Tűrés értékek nem szokványosak! BME-VIK 38

39 Távolság törvény Pontmódszer esetén BME-VIK 39

40 h BME-VIK 40

41 ábra alapján: r h cosυ h Ha a felület merőleges, akkor α=0 E Vízszintes felület esetén: α=υ I 2 h 2 cos E h I 3 h 2 cos BME-VIK 41

42 Függőleges felület esetén: 90 A vertikális megvilágítás E V I h 2 cos 2 * sin h BME-VIK 42

43 Számítás menete: Ismernem kell: geometriát (h, osztás távolság) Lámpatest fényeloszlását (I υ ) raszter pontok kijelölése Számítom: E-t, E>>E n ; módosítok, újra számolok, becslés fontossága BME-VIK 43

44 Szuperpozíció tétele BME-VIK 44
