1 1.) Cél a csökkentés, de hogyan?

2 2.) Megvalósítás, Kik végezzék, végezhetik?

3 3.) A rendszer felépítése

4 4.) Összegzés: - Épületek reális hőigényének meghatározása (hőnyereségek figyelembevétele) - a fosszilis és megújuló energiák ésszerű arányainak megtartásával, fosszilis csökkentés - a teljes tevékenységen végigvonuló a számonkérést és ellenőrzést is lehetővé tevő komplex ERT elkészítése (megbízóval elfogadtatva) - A tevékenységet országosan lefedő szakmai körök létrehozása - tervező mérnökirodák (MMK felügyelettel) országos energiapolitika alakításában való közreműködése - energetikai vizsgálatok végzése, elemzés - pályázati MT, tender, kiviteli terv készítése - A végrehajtás kivitelezői háttere - szakosított, minősített, kivitelező kisvállalkozások regisztere (KIK felügyelettel) bevonása - a kivitelezés szervezése, irányítása a tervező (mint felelős) feladata, megbízói jóváhagyással - Üzemeltetés: - monitoring rendszerek, folyamatos felügyelet, ellenőrzés, Energiaközpont, stb. -A felelősség kezelése: - ERT alapján, tervezői felügyelettel végigvitt feladat, tervezői felelőssége - kivitelezői felelősség - a komplex (épületgépészeti mint felhasználói energetika, ellátói mint szolgáltatói energetika) szakmai felelősség a tervezőé, ha az ERT szerint készült el a feladat

mérnökirodák (MMK felügyelettel) országos energiapolitika alakításában való közreműködése - energetikai vizsgálatok végzése, elemzés - pályázati MT, tender, kiviteli terv készítése - A végrehajtás

5 Végül egy konkrét példa: Új épület tervezése esetén, az energetikai vizsgálat, elemzés elvégzése. a reális hőigény megállapítás (belső hőfejlődés, stb. figyelembe vétele), energetikai koncepcióalkotás, környezeti energiahasznosítás vizsgálata, fosszilis energiaigény csökkentése Miskolc, Csillagpont Kórház új épületénél

figyelembe vétele), energetikai koncepcióalkotás, környezeti energiahasznosítás

6 A Miskolci B.A.Z. Megyei Csillagpont Kórház energetikailag önellátó épületegyüttese környezeti energiahasznosítással, belső hőfejlődés figyelembevételével, szerkezettemperálással. Ez a terv döntéselőkészítő tanulmány az energetikai rendszerek vonatkozásaival! Építész generál ill. főtervező: Puskás Péter (okl. építészmérnök) YBL-díjas építés vezetésével a Miskolci MŰÉPÍTÉSZ Kft.

energiahasznosítással, belső hőfejlődés figyelembevételével, szerkezettemperálással.

7 Az épületgépészeti koncepció megalkotói a KLIMASOL Kft-ben» Cservenyák Gábor okl. épületgépész mérnök, okl. energetikai szakmérnök vezető tervező G » Ábel Miklós okl. gépészmérnök, okl. energetikai szakmérnök vezető tervező» Cservenyák Eliza okl. környezetmérnök, épületgépész mérnök tervező» Haász Áron épületgépész mérnök tervező» Juhász Péter okl. gépészmérnök konstruktőr, számítástechnikai munkatárs» Timkó Béla konstruktőr

energetikai szakmérnök vezető tervező» Cservenyák Eliza okl.

8 Csillagpont Kórház látképek

9 Csillagpont Kórház látképek

10 Csillagpont Kórház látképek

11 Bevezetés, áttekintés A Csillagpont Kórház építészeti szemlélete kezdettől energiatudatos. Ez megkönnyíti, ill. lehetővé teszi az épületgépész korszerű energetikai szemléletének megvalósítását. Manapság az épületek transzmissziós hőigénye egyre csökken a fokozott hőszigetelés miatt. Ebből eredően nem ritka a 8-12 W/m3 (ami W/m2 értéknek felel meg) fajlagos hőveszteség érték sem. Ugyanakkor az épületekben alkalmazott technológiák és a külső hőterhelés hatására a belső hőfejlődés egyre inkább nő. Ezek figyelembe vétele elkerülhetetlen, mert ha nem vesszük figyelembe az épületeket energetikailag indokolatlanul túlméretezzük, ami nem csak hiba, de az épület hőegyensúlya sem valósul meg.

Ebből eredően nem ritka a 8-12 W/m3 (ami 24-36 W/m2 értéknek felel meg) fajlagos hőveszteség érték sem.

12 Az épületgépészeti energetikai szemléletnek abba az irányba kell haladnia, hogy a keletkező belső hő minél nagyobb mértékben felhasználásra kerüljön. Meg kell vizsgálni és meghatározni már a tervezés szintjén az épület külső, belső energetikai viszonyait. Figyelembe kell venni a külső és belső hőhatásokat és azok maximális igénybevételét az épületek hőháztartásában. A belső és külső hatások összegzéséből adódó pontos hőigényre méretezhető a környezeti energiahasznosítás (talajhő, napenergia, stb.) Mindezek alapján meg kell találni azt a fűtési ill. hűtési módozatot, amellyel a fentiekben vázolt energetika lehetőségek kihasználhatók. Mi az a fűtési mód, amellyel ezt a hőmennyiséget hasznosítani lehet? Egyrészt hasznosul a légtechnika két fokozatú hővisszanyerőjével. Másrészt szerkezettemperálással. Az épületgépész tervező felelőssége, alapvető kötelessége, hogy ezek megtörténjenek.

Figyelembe kell venni a külső és belső hőhatásokat és azok maximális igénybevételét az épületek hőháztartásában.

13 Vizsgálat, elemzés El kell végezni az épület teljes körű energetikai vizsgálatát Van-e tartós és egyenletes belső hőfejlődés, hőterhelés, indokolt-e a nyári hűtés? Milyen mértékben elégithető ki a hűtési igény a szerkezettemperálással? Milyen mértékben csökkentheti a szerkezettemperálás a légtechnikai hűtést így, térfogatáramot?

Milyen mértékben elégithető ki a hűtési igény a szerkezettemperálással?

14 Az elvégzett téli, nyári napi és havi bontásban részletezett hőveszteség, ill. hőterhelés eredője határozza meg a szükséges beviendő hőáramot. Ez lesz az alapja, azaz a feltétlenül szükséges külső fűtő-, hűtő, hőenergia bevitelben a környezeti energia hasznosítás mértékének (talajhő, napenergia). Előzetesen el kell végezni egy beruházási és üzemeltetési költségelemzést, mert így dönthető el a környezeti energia hasznosítás igénybevételének mértéke. A Csillagpont Kórház épületegyüttese a fentiek szerinti vizsgálat és elemzés alapján gyakorlatilag energetikailag önellátó épületnek tekinthető.

15 Környezeti energiahasznosítás (modulrendszer) helyszínrajza

16 Környezeti energiahasznosítás (modulrendszer) helyszínrajza

17 Környezeti energiahasznosítás (modulrendszer) helyszínrajza

18 Talajhőszonda rendszer részlet 3D-ben

19 Talajhőszonda rendszer részlet 3D-ben

20 Energiaközpont modulrendszerben

21 Energiaközpont modulrendszerben

22 Energiaközpont modulrendszerben

23 Energiaközpont modulrendszerben

24 Energiaközpont modulrendszerben

25 Szerkezettemperálás födémben és külső falban modulrendszerben

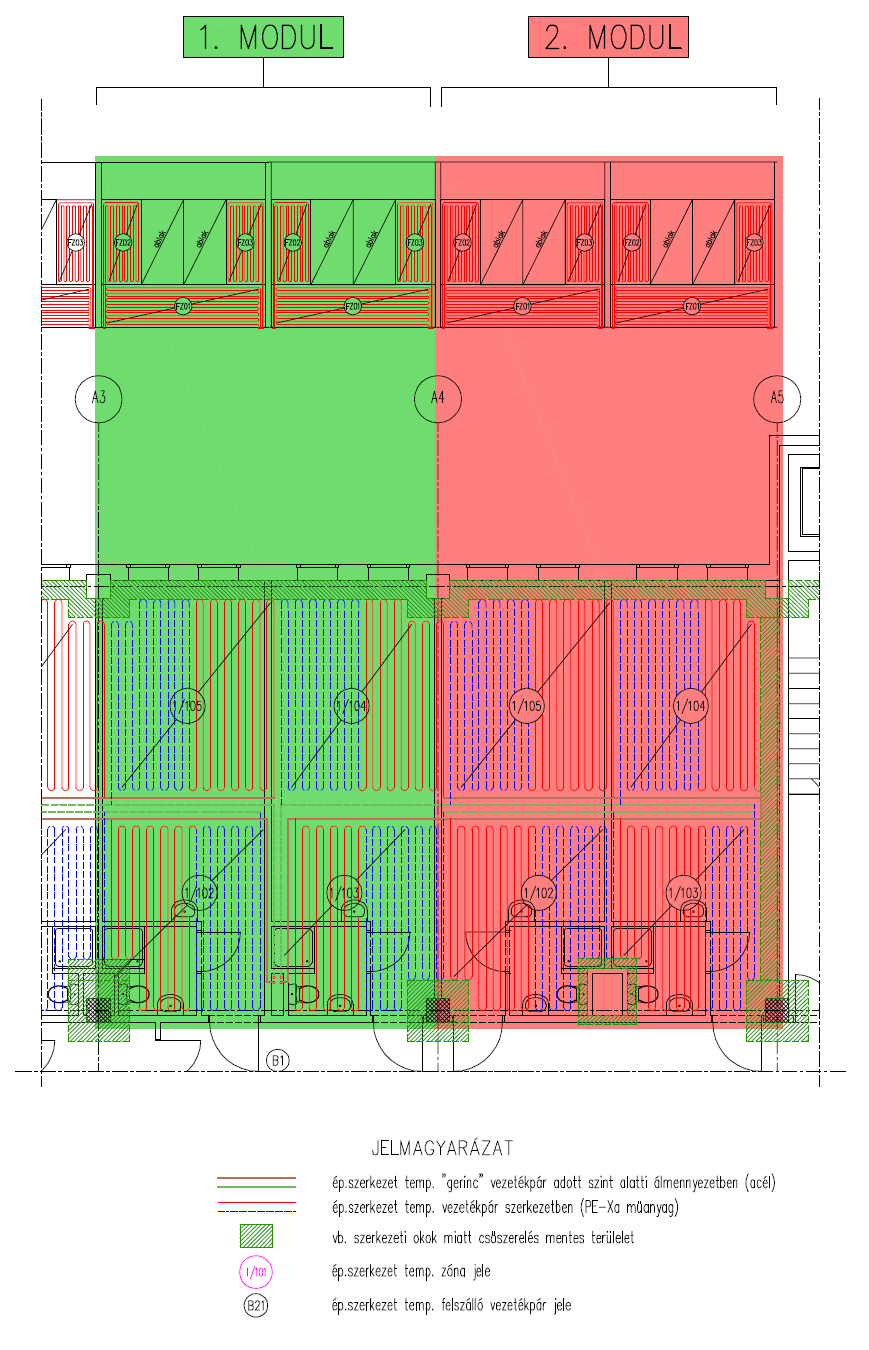

26 Szerkezettemperálás, modulok

27 Szerkezettemperálás, modulok

28 Szerkezettemperálás, modulok

29 Légtechnika modulrendszerben

30 Légtechnikai modulok

31 Légtechnikai modulok

32 Légtechnikai modulok tetőtéri gépegységei

33 Légtechnikai modulok és tetőtéri gépegységeik gyűjtőcsatornákkal

34 Fűtési hőigény napi lefutása

35 Fűtési hőigény napi lefutása

36 Fűtési hőigény napi lefutása

37 Fűtési hőigény napi lefutása

38 Fűtési hőigény napi lefutása

39 Hűtési hőigény napi lefutása

40 Hűtési hőigény napi lefutása

41 Hűtési hőigény napi lefutása

42 Hűtési hőigény napi lefutása

43 Hőigény alakulása a fűtési szezonban

44 Hőigény alakulása a hűtési szezonban

45 HMV-igény napi lefutása

46 Üzemeltetési költségvizsgálat

47 Beruházási költségvizsgálat

48 Beruházási költségtöbblet megtérülési ideje

49 Hagyományos energiafolyam fosszilis energia felhasználásával

50 Környezeti energia és hulladék hő hasznosítás energiafolyama

51 Ezt a koncepciótervet követő engedélyezési terv, majd kiviteli tervdokumentáció több külső és belső szempont együttes hatásaként más formában valósult meg. A végleges tervdokumentációt Plottcad Kft., Klimasol Kft. készítette el a tervezés és pályáztatás menetében előállt más koncepcióval. Külső okok miatt elmaradt a talajszondás hőszívattyús rendszer, majd a épületszerkezet temperálás is. Minden más vonatkozásban a tervezői team az adott körülmények között energetikailag a lehető, legelfogadhatóbb megoldást tervezte meg.
