1 Energiatudatos építészet/felújítás egy konkrét, megvalósult példán keresztül BME MET Előadó: Medgyasszay Péter PhD egyetemi docens, BME Magasépítési Tanszék

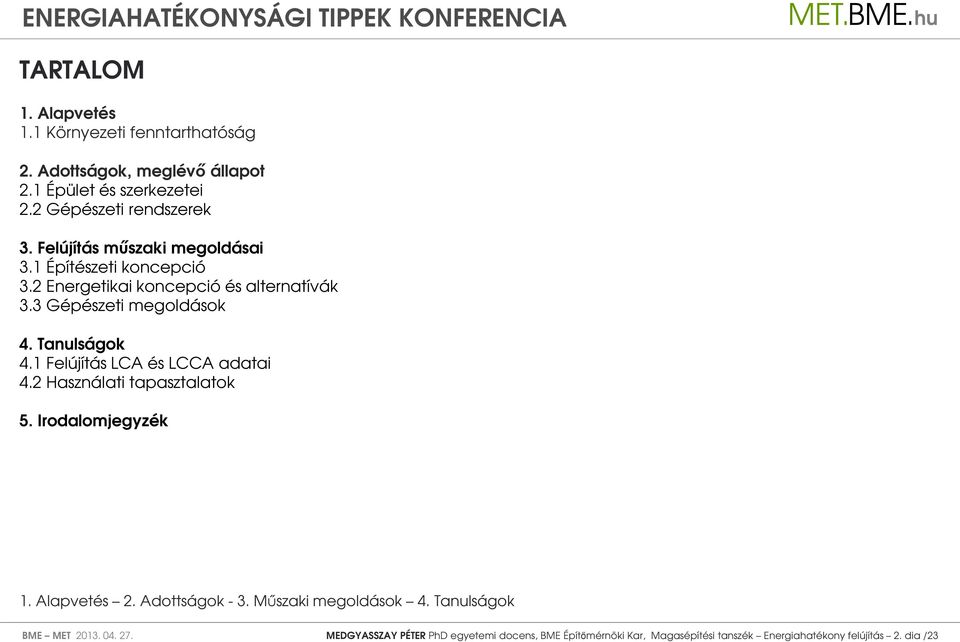

2 TARTALOM 1. Alapvetés 1.1 Környezeti fenntarthatóság 2. Adottságok, meglévő állapot 2.1 Épület és szerkezetei 2.2 Gépészeti rendszerek 3. Felújítás műszaki megoldásai 3.1 Építészeti koncepció 3.2 Energetikai koncepció és alternatívák 3.3 Gépészeti megoldások 4. Tanulságok 4.1 Felújítás LCA és LCCA adatai 4.2 Használati tapasztalatok 5. Irodalomjegyzék BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 2. dia /23

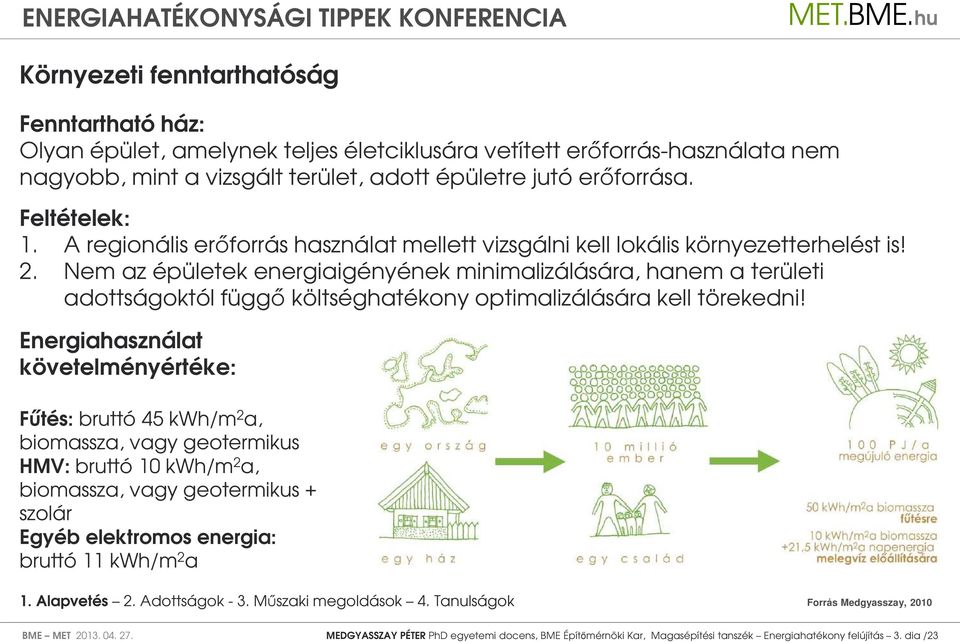

3 Környezeti fenntarthatóság Fenntartható ház: Olyan épület, amelynek teljes életciklusára vetített erőforrás-használata nem nagyobb, mint a vizsgált terület, adott épületre jutó erőforrása. Feltételek: 1. A regionális erőforrás használat mellett vizsgálni kell lokális környezetterhelést is! 2. Nem az épületek energiaigényének minimalizálására, hanem a területi adottságoktól függő költséghatékony optimalizálására kell törekedni! Energiahasználat követelményértéke: Fűtés: bruttó 45 kwh/m 2 a, biomassza, vagy geotermikus HMV: bruttó 10 kwh/m 2 a, biomassza, vagy geotermikus + szolár Egyéb elektromos energia: bruttó 11 kwh/m 2 a Forrás Medgyasszay, 2010 BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 3. dia /23

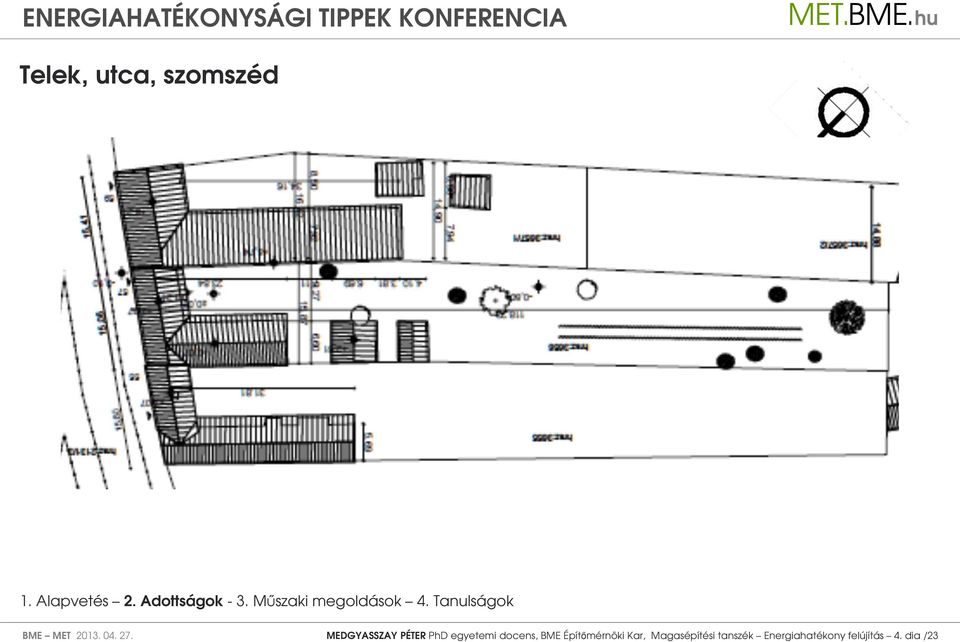

4 Telek, utca, szomszéd BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 4. dia /23

5 Ház kívül BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 5. dia /23

6 Ház kívül BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 6. dia /23

7 Ház belül BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 7. dia /23

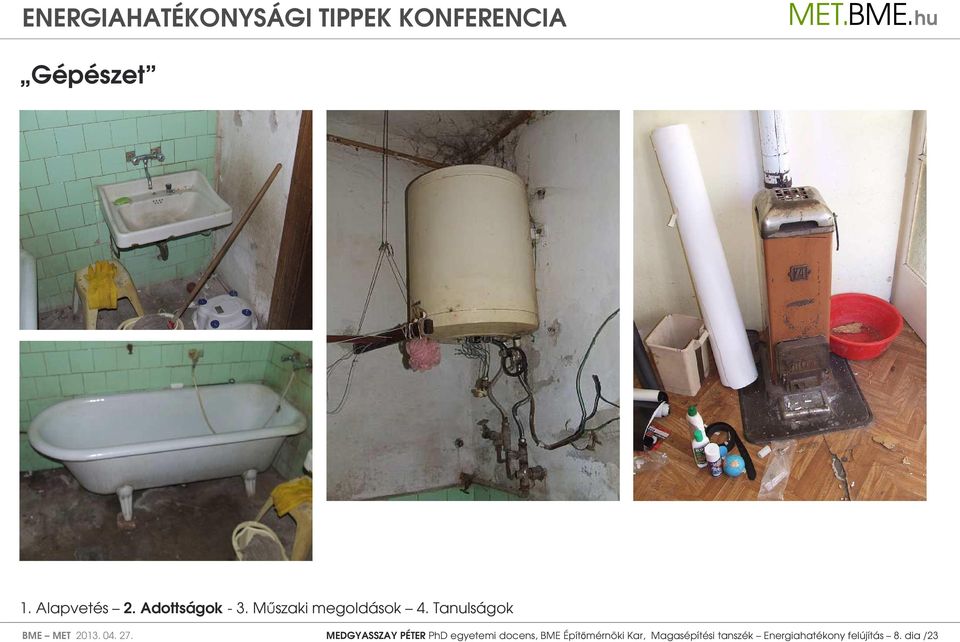

8 Gépészet BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 8. dia /23

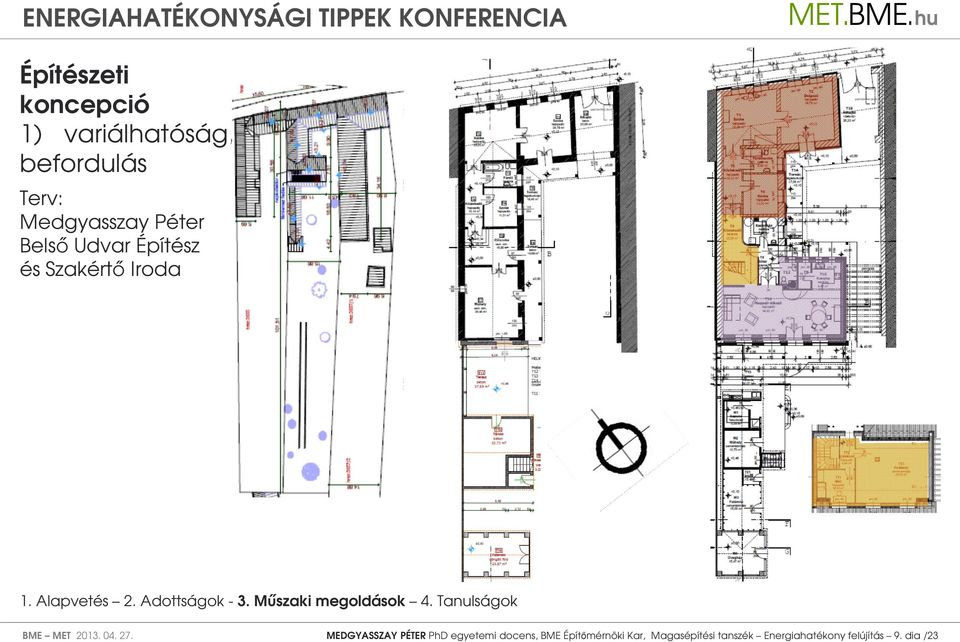

9 Építészeti koncepció 1) variálhatóság, befordulás Terv: Medgyasszay Péter Belső Udvar Építész és Szakértő Iroda BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 9. dia /23

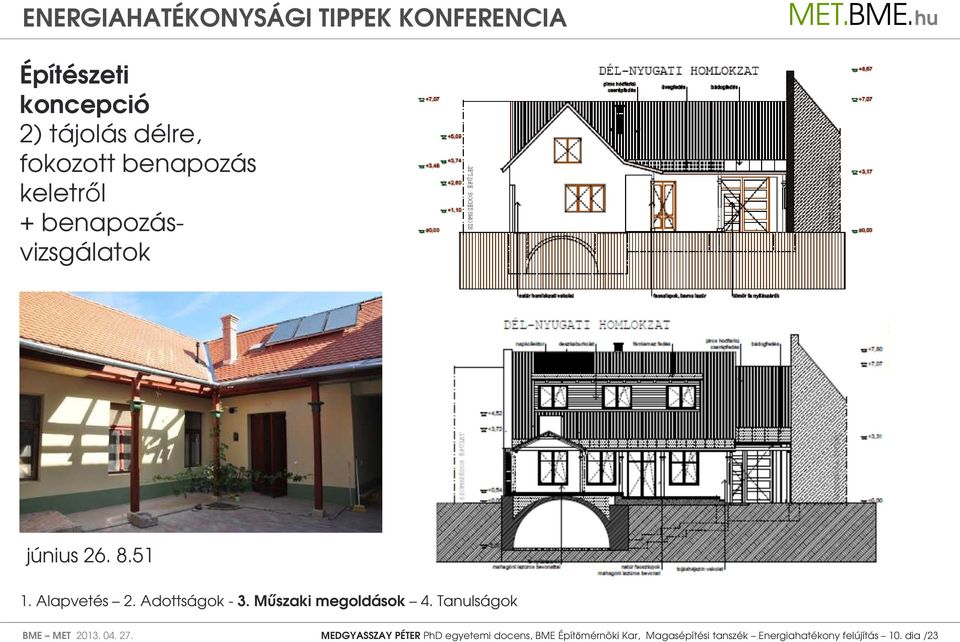

10 Építészeti koncepció 2) tájolás délre, fokozott benapozás keletről + benapozásvizsgálatok június BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 10. dia /23

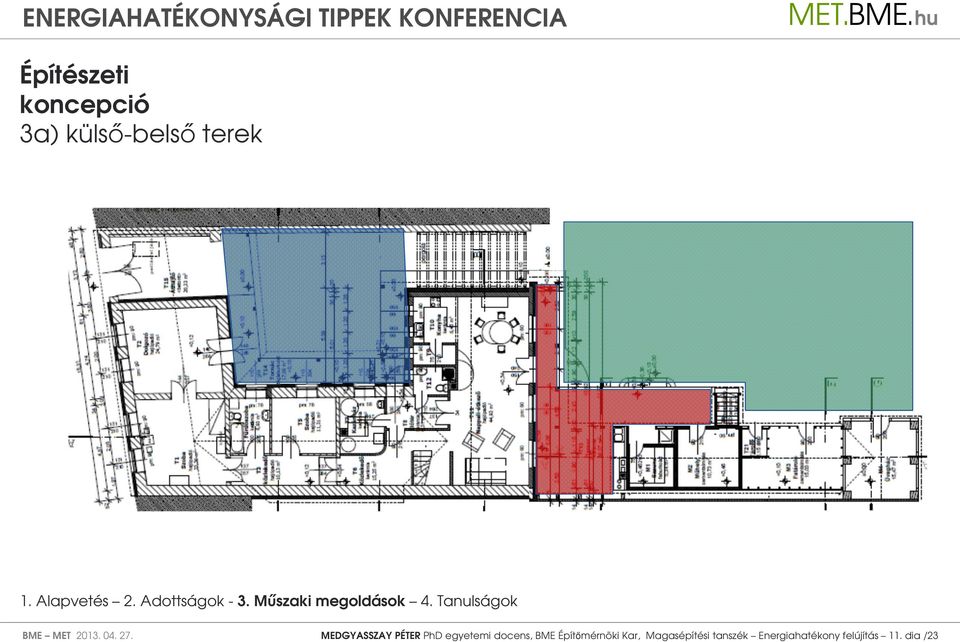

11 Építészeti koncepció 3a) külső-belső terek BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 11. dia /23

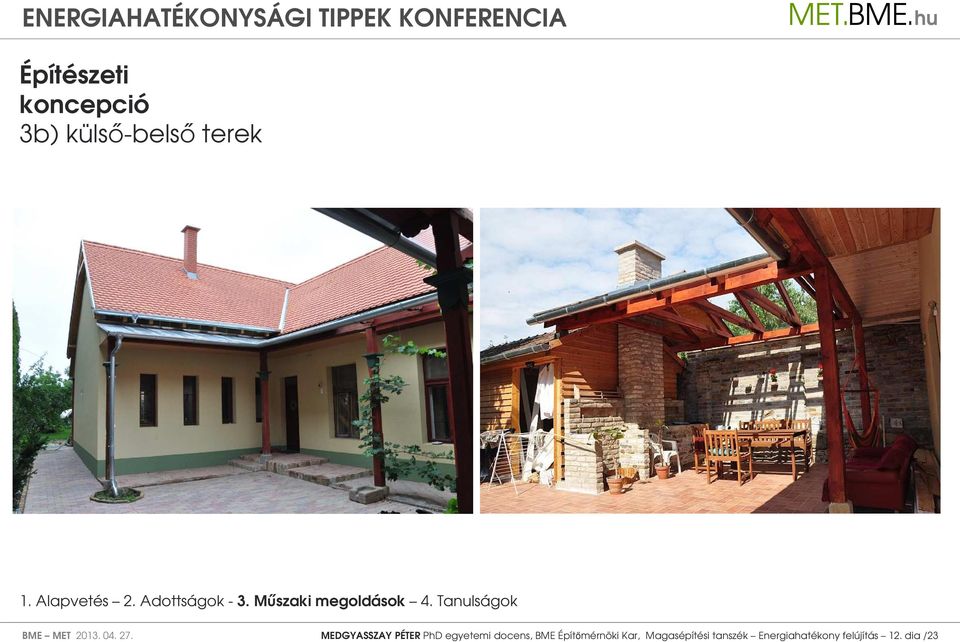

12 Építészeti koncepció 3b) külső-belső terek BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 12. dia /23

13 Energetikai koncepció, alternatívák Fűtés HMV Szellőzés összes 7/2006 TNM egyszerűsített módszer, szimpla 67 (63) /2006 TNM részletes módszer, szimpla 53 (46) /2006 TNM részletes módszer, hővisszanyerő szellőztetés * 33 (24) /2006 TNM részletes módszer, légkollektor ** 48 (40) BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 13. dia /23

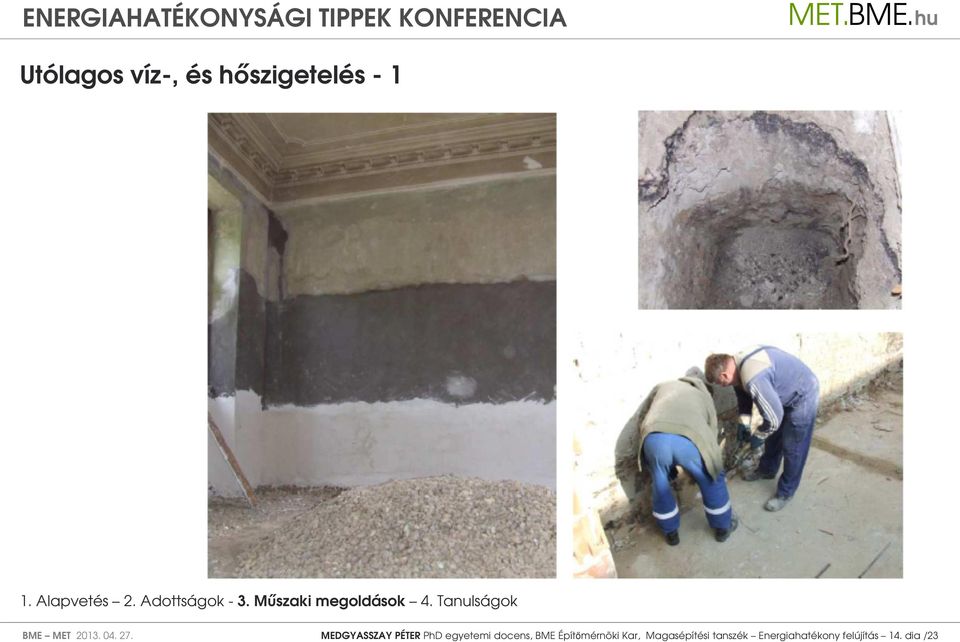

14 Utólagos víz-, és hőszigetelés - 1 BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 14. dia /23

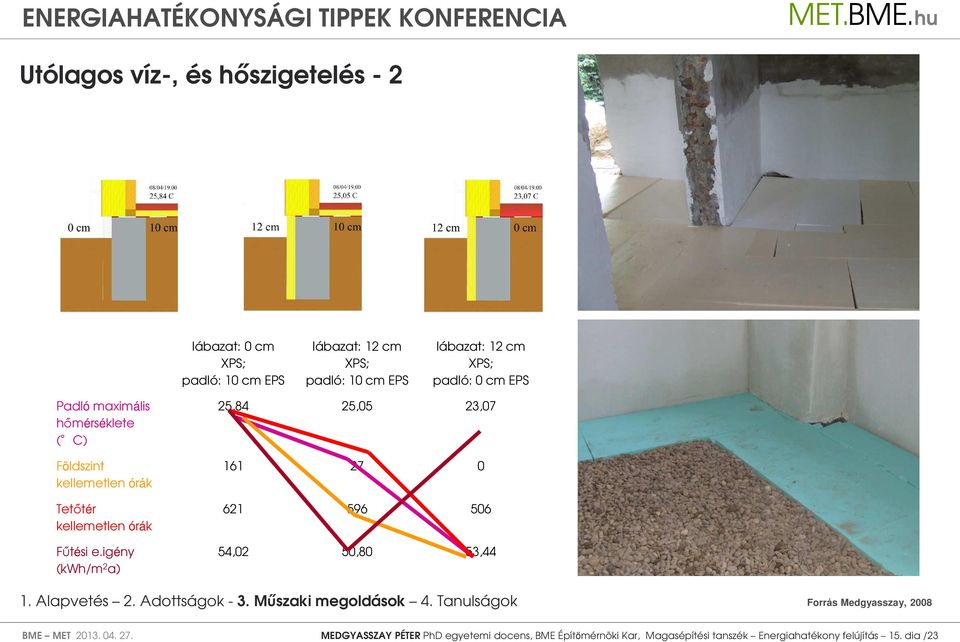

15 Utólagos víz-, és hőszigetelés - 2 lábazat: 0 cm XPS; padló: 10 cm EPS lábazat: 12 cm XPS; padló: 10 cm EPS lábazat: 12 cm XPS; padló: 0 cm EPS Padló maximális hőmérséklete ( C) Földszint kellemetlen órák Tetőtér kellemetlen órák Fűtési e.igény (kwh/m 2 a) 25,84 25,05 23, ,02 50,80 53,44 Forrás Medgyasszay, 2008 BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 15. dia /23

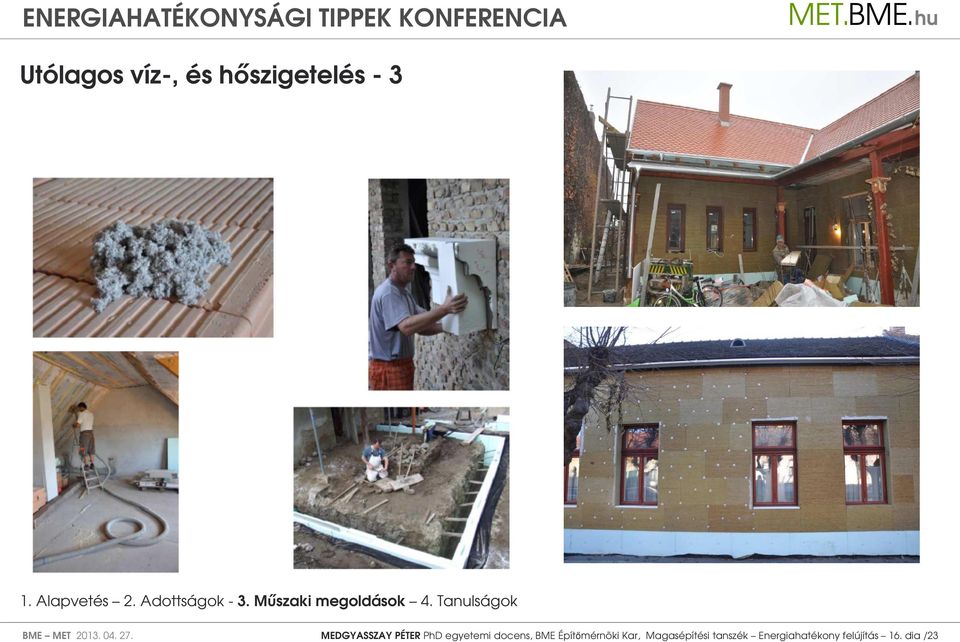

16 Utólagos víz-, és hőszigetelés - 3 BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 16. dia /23

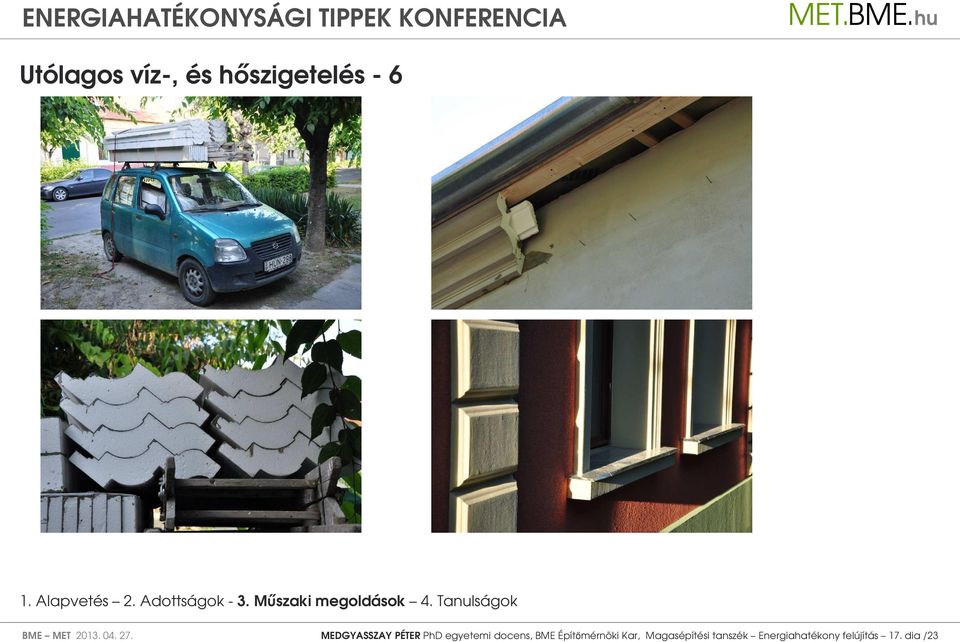

17 Utólagos víz-, és hőszigetelés - 6 BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 17. dia /23

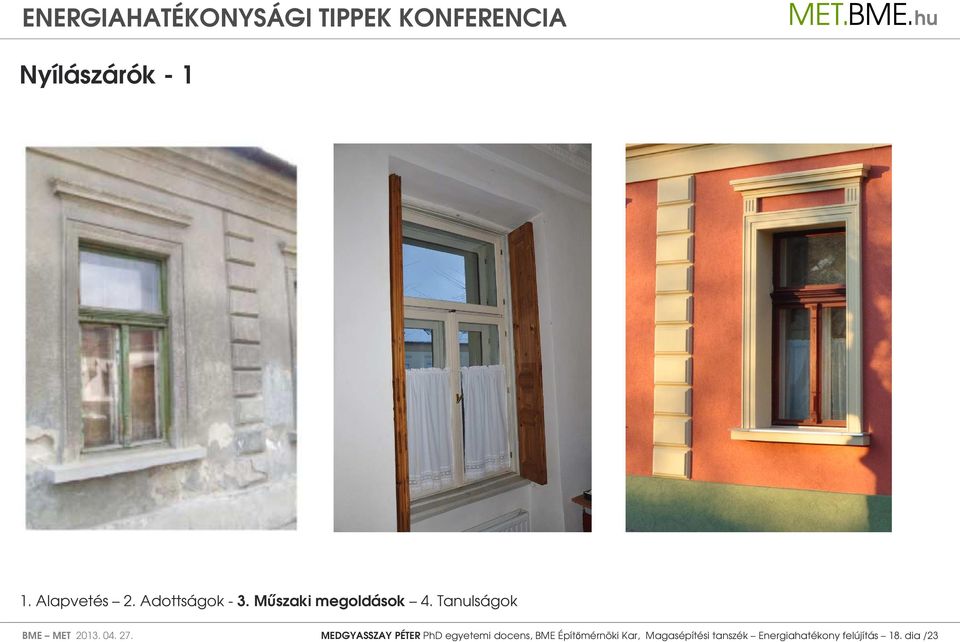

18 Nyílászárók - 1 BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 18. dia /23

19 Nyílászárók - 3 BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 19. dia /23

20 Gépészeti megoldások fűtés, hmv készítés BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 20. dia /23

21 LCA Új épület LCA, LCCA elemzése Nem cselekvés Új, követelményeket kielégítő építés Mélyfelújítás, bővítés Kummulatív energiaigény [MJ/év] Felújítás előtti állapot (132 m 2 ) Új épület (222 m 2 ) Mélyfelújítás, bővítés (222 m 2 ) Felmelegedési potenciál [kg/év] Savasodási potenciál [kg/év] Kummulatív energiaigény [MJ/év] Felmelegedési potenciál [kg/év] Savasodási potenciál [kg/év] Kummulatív energiaigény [MJ/év] Felmelegedési potenciál [kg/év] Létesítési, bontási életfázis környezetterhelése Használati életfázis környezetterhelése Savasodási potenciál [kg/év] Teljes életciklus környezetterhelése Fajlagosan (m2) 1 879,53 45,93 0,98 798,91 25,36 1,30 140,34 17,64 1,57 Felújítás előtti állapot (132 m 2 ) Új épület (222 m 2 ) Mélyfelújítás, bővítés (222 m 2 ) Beruházási költség - CI [eft] Üzemeltetési költség - Σ Ca x RR Felújítási költség [eft] Maradványérték - Vf,τ(j) Globális költség (közép érték)- Cg(τ) [eft] Fajlagos globális költség [eft/m2] Forrás: Medgyasszay, 2013 BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 21. dia /23

22 Hivatkozott irodalom Medgyasszay Péter: "A földépítés optimalizált alkalmazási lehetőségei Magyarországon - különös tekintettel az építésökológia és az energiatudatos épülettervezés szempontjaira Budapesti Műszaki és Gazdaságtudományi Egyetem PhD disszertáció, Medgyasszay Péter: Fenntartható ház? Természetesen! Régi-Új Magyar Építőművészet, Utóirat 2010/2 Medgyasszay Péter, Büki Péter: Családi ház felújításának tervdokumentációja. Engedélyezési és kiviteli tervek, Belső Udvar Építész és Szakértő Iroda, Medgyasszay Péter: A fenntartható ház koncepció szerint épített helyi műemléki védettség alatt lévő lakóépület felújítása, Magyar Építőipar, megjelenés alatt. (2013) Köszönöm a figyelmüket! medgyasszay.peter@met.bme. belsoudvar@belsoudvar. BME MET MEDGYASSZAY PÉTER PhD egyetemi docens, BME Építőmérnöki Kar, Magasépítési tanszék Energiahatékony felújítás 23. dia /23
