1 Passzívházakról kicsit másként Benécs József CePHD épületgépész szakmérnök

2 DEFINÍCIÓK (helyett) ha egy csoporthoz szeretnénk tartozni, akkor el kell fogadjuk annak minden szabályát Amennyiben a higiéniai szempontok szerinti szükséges szellőztető levegővel képesek vagyunk annyi hőenergiát az épületbe juttatni, amennyivel a benntartózkodók termikus komfortja biztosítható, akkor passzívházakról beszélünk.

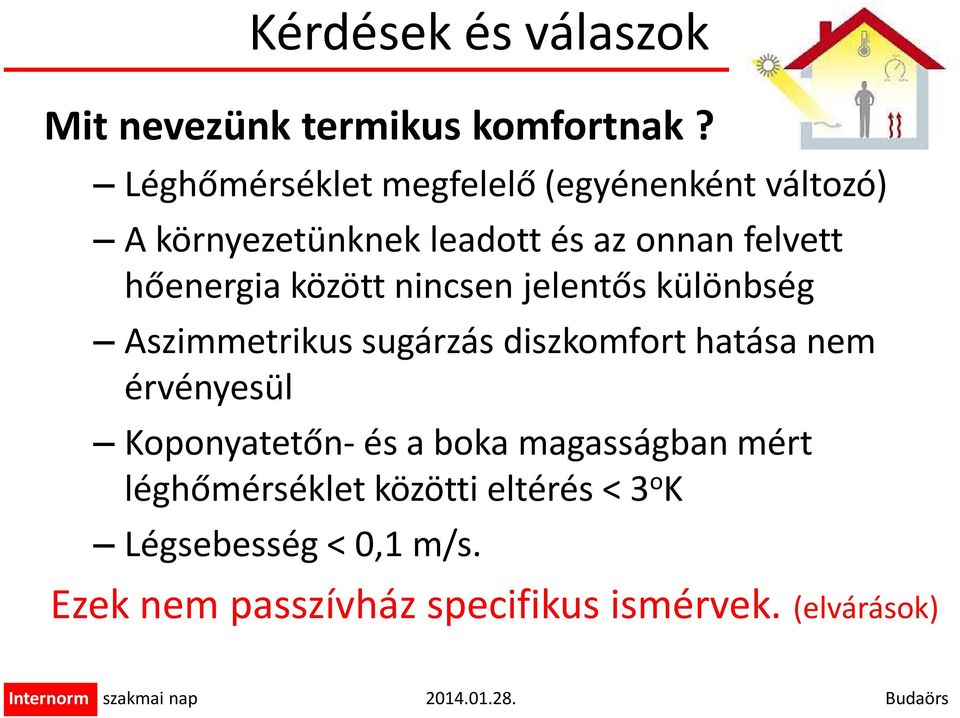

3 Kérdések és válaszok Mit nevezünk termikus komfortnak? Léghőmérséklet megfelelő (egyénenként változó) A környezetünknek leadott és az onnan felvett hőenergia között nincsen jelentős különbség Aszimmetrikus sugárzás diszkomfort hatása nem érvényesül Koponyatetőn- és a boka magasságban mért léghőmérséklet közötti eltérés < 3 o K Légsebesség < 0,1 m/s. Ezek nem passzívház specifikus ismérvek. (elvárások)

4 Kérdések és válaszok Miért fűtünk? Mennyit fűtünk? Mennyi az éves fűtési energiaköltségünk? Ön ismeri a saját autójának a fogyasztását? l/100km Ön ismeri a saját bankszámlája költségeit? Tranzakciós díj Ön ismeri a saját lakása fűtési költségeit? kwh/m 2 év Szabad-e önző módon a saját költségeinkről beszélni a fűtéssel kapcsolatban? ÜHG??? (széndioxid, metán etc.) Ki a felelős a lakásunk fűtési költségéért?? Építész/gépész? Szükségszerű-e hogy bonyolult és drága a gépészet?

5 Hogyan lehetne másként?

6 Hogyan lehetne másként?

7 Hogyan lehetne másként?

8 Hogyan lehetne másként? Tehát, ha fázunk a szőrmeruházat segít

9 energia - MÉRLEG Hogyan lehet csökkenteni a fűtési költséget? Egyéb veszteségek Szellőzési veszteségek Hőveszteség a falakon födémeken padlón zárt ablakokon veszteségek Szoláris nyereség Belső nyereségek HŐTERMELŐ berendezések például KAZÁN hőszivattyú nyereségek

10 energia - MÉRLEG Drasztikus, vagy átgondolatlan beavatkozás után Egyéb veszteségek Szellőzési veszteségek Hőveszteség a falakon födémeken padlón zárt ablakokon veszteségek Szoláris nyereség Belső nyereségek HŐTERMELŐ berendezések hőszivattyú nyereségek

11 SZÁMÍTÁSOK PÉLDA a fűtési költség számítására: Alapterület: 100 m 2 Fajlagos hőszükséglet 15 kwh/m 2 év Éves hőszükséglet: 100*15= kwh/év COP = 3 esetén 1.500/3 = 500 kwh/év elektromos energia H-tarifa 31 Ft/kWh. Fizetendő: 500*31 = Ft/év Ft/év Fűtési költség!!

12 a közeli JÖVŐ 2010/31/EU direktíva (2010.május 19.) 2020-ig energiafogyasztás -20% csökkentése 2020-ig energiahatékonyság +20% 2020-ig megújuló energiaforrás 20% Közel nullenergiás épületek A passzívházak Primer energiaigénye kisebb, mint 120 kwh/m 2 év

13 épületrekonstrukció Q = U * A * Dt

14 épületrekonstrukció

15 épületrekonstrukció

16 épületrekonstrukció

17 épületrekonstrukció

18 épületrekonstrukció HŐSZIGETELÉS, DE HOGYAN?

19 épületrekonstrukció Gödöllő, 16 lakásos társasház Belső oldali hőszigetelés kálciumszilikát Lapokkal 8 cm vastagságban.

20 épületrekonstrukció Zárófödém gerendaközök cellulóz hőszigeteléssel kitöltése. l= 0,04 W/m 2 K

21

22

23 épületrekonstrukció

24 CO 2 hatása az életminőségünkre 3*3 m alapterületű hálószoba, 2,7 m bm = 24,3 m 3

25 CO 2 hatása az életminőségünkre Óvoda, 45 m 2, 25 gyerek

26 Társasházi lakások energiahatékony felújítása Gödöllő, 16 lakásos társasház Légcsatorna hálózat kiépítése álmennyezettel takarva Fagymentesítő és mennyezet alatt elhelyezett szellőztető berendezés Passivhaus Institut

27 gépészet Hővisszanyerős szellőztető berendezések

28 Légcsatornák helyigénye 50 cm 30 cm 10 cm 1,93 m

29 Lapos csatornák és hangcsillapítók az álmennyezetben Forrás: [AkkP30], Fa. Helios (Typ FK-SD 200 mit LxB = 2010 x 530 mm)

30 HELIOS RenoPipe watch?v=hdjple4yf6m

31 Társasházi lakások energiahatékony felújítása

32 Társasházi lakások energiahatékony felújítása

33 Energiát termelő nyereséges ablak? 20,1 kwh/m 2 év

34 Számításokkal kézben tartható energiamérleg

35 Egyéb energo-design elemek

36 Egyéb energo-design elemek

37 Köszönöm megtisztelő figyelmüket! Museumsquartier Kunstinstallation, Wien, Museumsplatz 1.
