1 Passzív házak Csoknyai Tamás BME Épületenergetikai és Épületgépészeti Tanszék

2 Mi az a passzívház? Minimális fűtési energiafelhasználás Minimális fűtési hőszükséglet Passzív-szolár szolár technikák alkalmazása Vastag hőszigetelés Hőszigetelt nyílászárók Hagyományos fűtés minimális vagy nincs Hővisszanyerős szellőzés Magas komfortszint

hőszükséglet Passzív-szolár szolár technikák alkalmazása Vastag

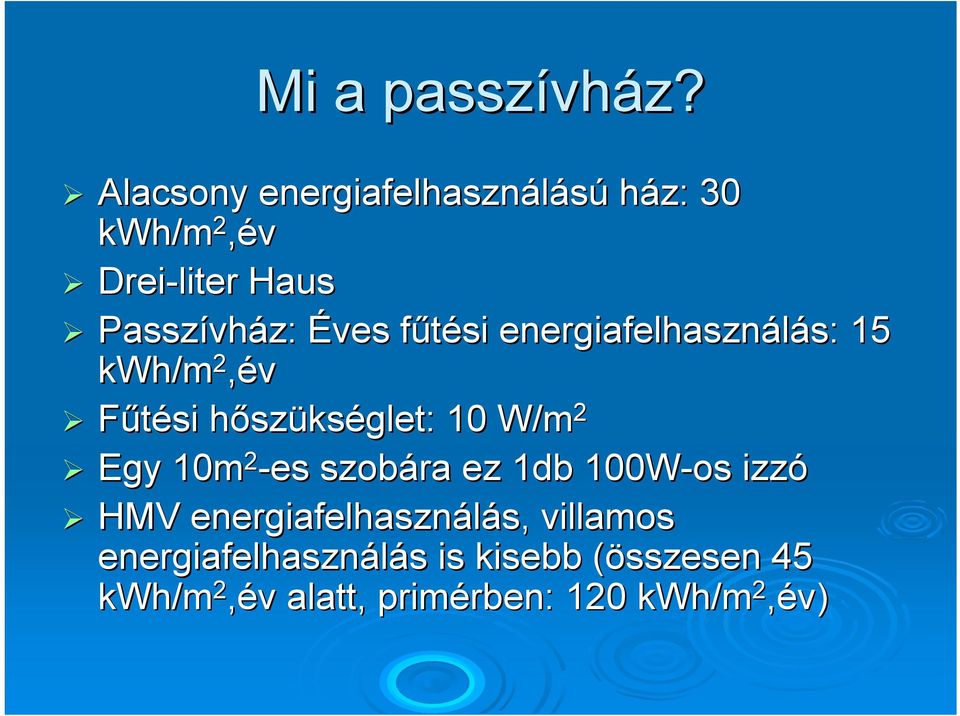

3 Mi a passzívház? Alacsony energiafelhasználású ház: 30 kwh/m 2,év Drei-liter Haus Passzívház: Éves fűtési energiafelhasználás: 15 kwh/m 2,év Fűtési hőszükséglet: : 10 W/m 2 Egy 10m 2 -es szobára ez 1db 100W-os izzó HMV energiafelhasználás, villamos energiafelhasználás is kisebb (összesen 45 kwh/m 2,év alatt, primérben: : 120 kwh/m 2,év)

fűtési energiafelhasználás: 15 kwh/m 2,év Fűtési hőszükséglet: : 10 W/m 2 Egy 10m 2

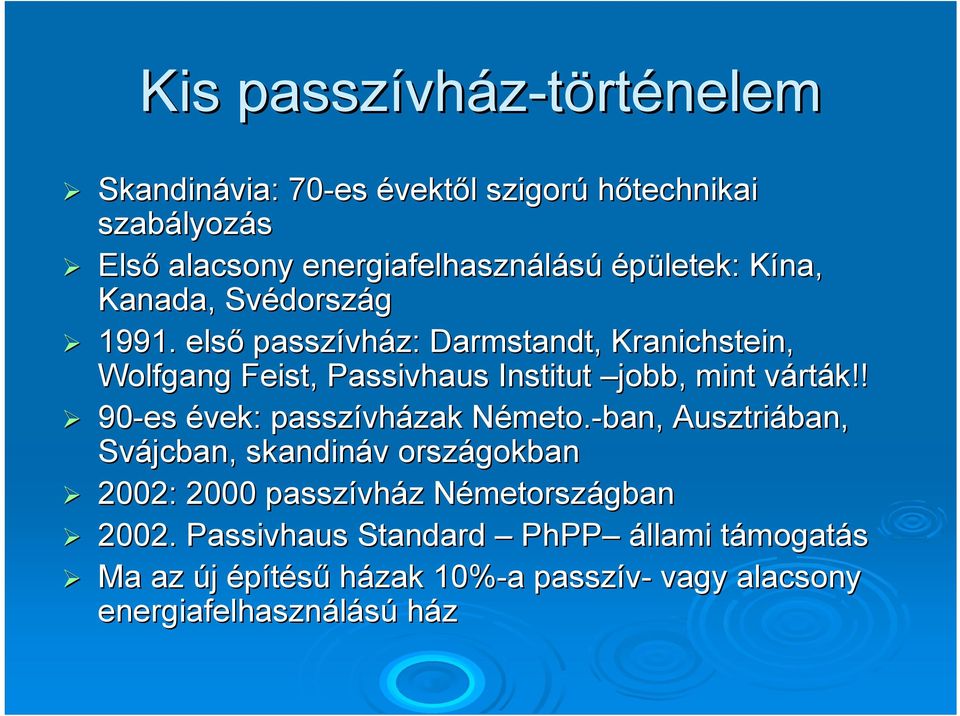

5 Kis passzívház-történelem Skandinávia: 70-es évektől szigorú hőtechnikai szabályozás Első alacsony energiafelhasználású épületek: Kína, Kanada, Svédország első passzívház: Darmstandt, Kranichstein, Wolfgang Feist, Passivhaus Institut jobb, mint várták!! 90-es évek: passzívházak Németo.-ban ban,, Ausztriában, Svájcban, skandináv országokban 2002: 2000 passzívház Németországban Passivhaus Standard PhPP állami támogatás Ma az új építésű házak 10%-a a passzív- vagy alacsony energiafelhasználású ház

első passzívház: Darmstandt, Kranichstein, Wolfgang Feist, Passivhaus Institut jobb, mint várták!

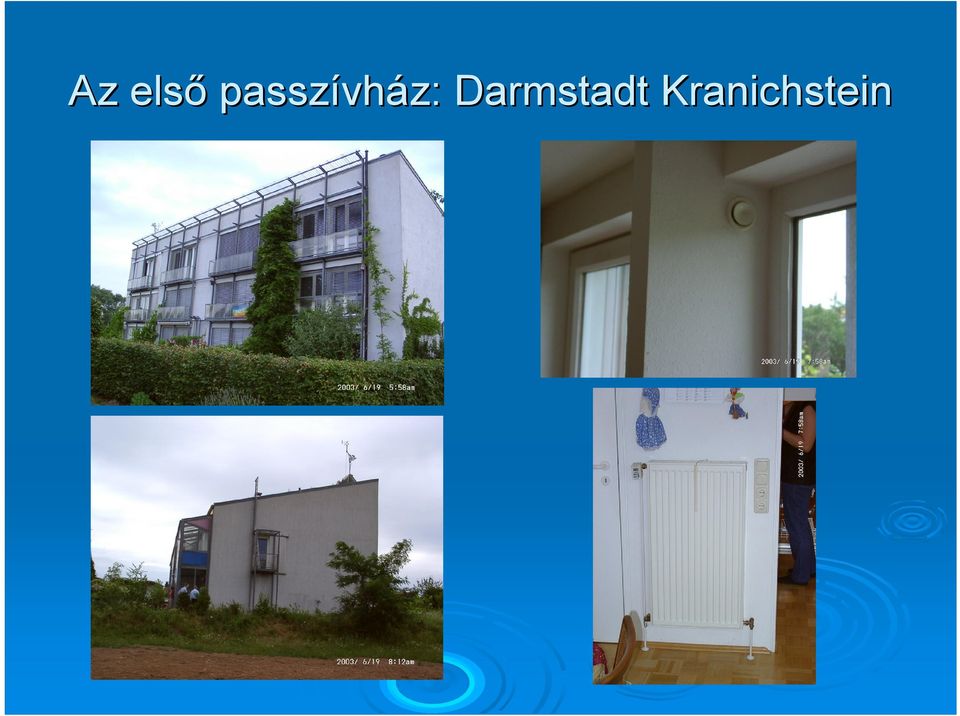

6 Az első passzívház: Darmstadt Kranichstein

7 Az első passzívház: Darmstadt Kranichstein

8 Passzívház elv Az ember kimegy a hidegbe Felvesz egy vastag kabátot Ami benntartja a saját hőjét Így nem fázik Az épület vastag hőszigetelő kabátot kap A veszteségek benn maradnak A hőnyereségek (emberek, napsugár, háztartási gépek) hasznosulnak Eredmény: Magas szintű hőkomfort

hőszigetelő kabátot kap A veszteségek benn maradnak A hőnyereségek

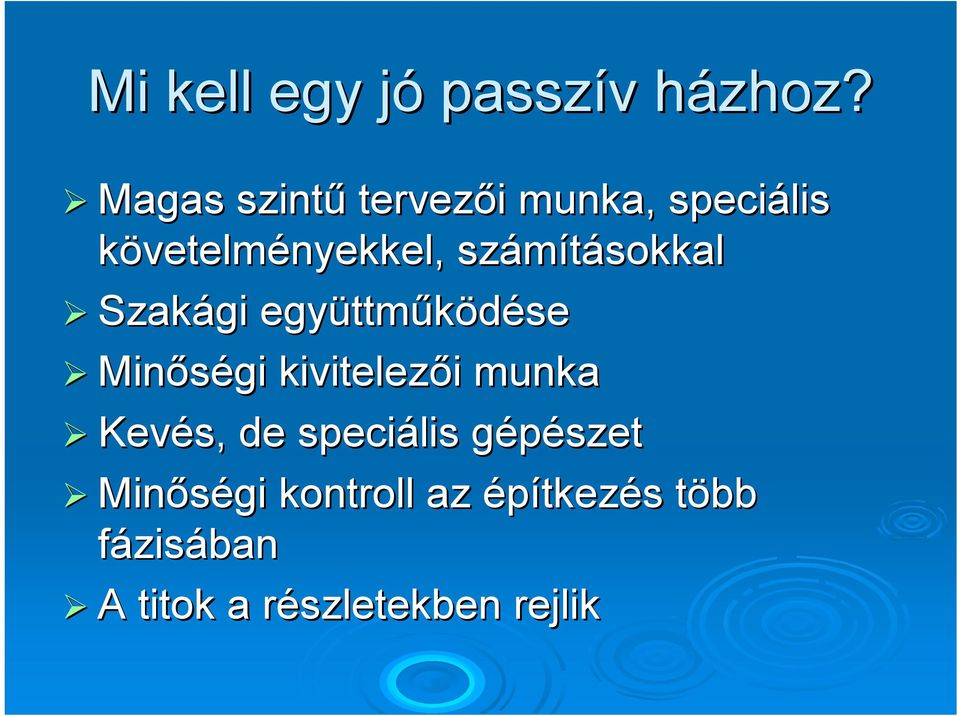

9 Mi kell egy jó passzív házhoz? Magas szintű tervezői munka, speciális követelményekkel, számításokkal Szakági együttműködése Minőségi kivitelezői munka Kevés, de speciális gépészet Minőségi kontroll az építkezés több fázisában A titok a részletekben rejlik

számításokkal Szakági együttműködése Minőségi kivitelezői munka

10 Tervezési alapelvek Kis ΣA/V arány kompakt forma Tájolás Hőhídmentes erkély-,, lodzsa kapcsolódás

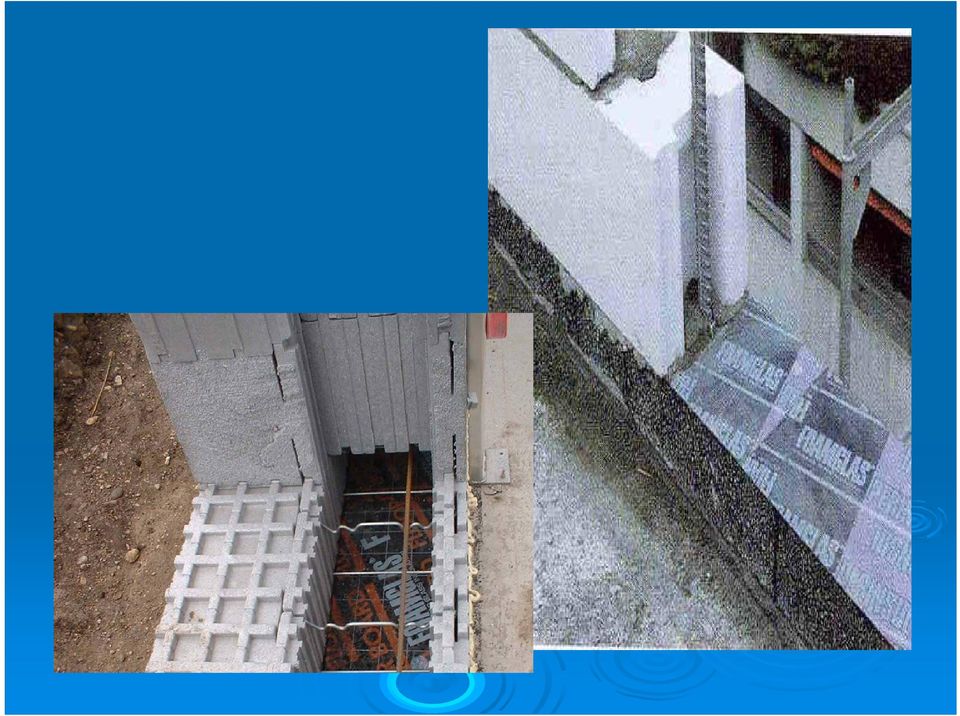

11 Passzívházak szerkezetei Homlokzati falak: U-érték < 0,15 W/m 2 K Jellemző hőszigetelés vastagság: cm, Göteborgi példa: 70cm Tetőfödém: U-érték < 0,1 W/m 2 K (40cm) Hőhídmentes csomópontok Kritikus a lábazat és a teraszok, erkélyek, de erre is van megoldás Kritkusak a hőszigetelés áttörések (csövek stb)

0,1 W/m 2 K (40cm) Hőhídmentes csomópontok Kritikus a lábazat és a teraszok,

14 Erkélykialakítások

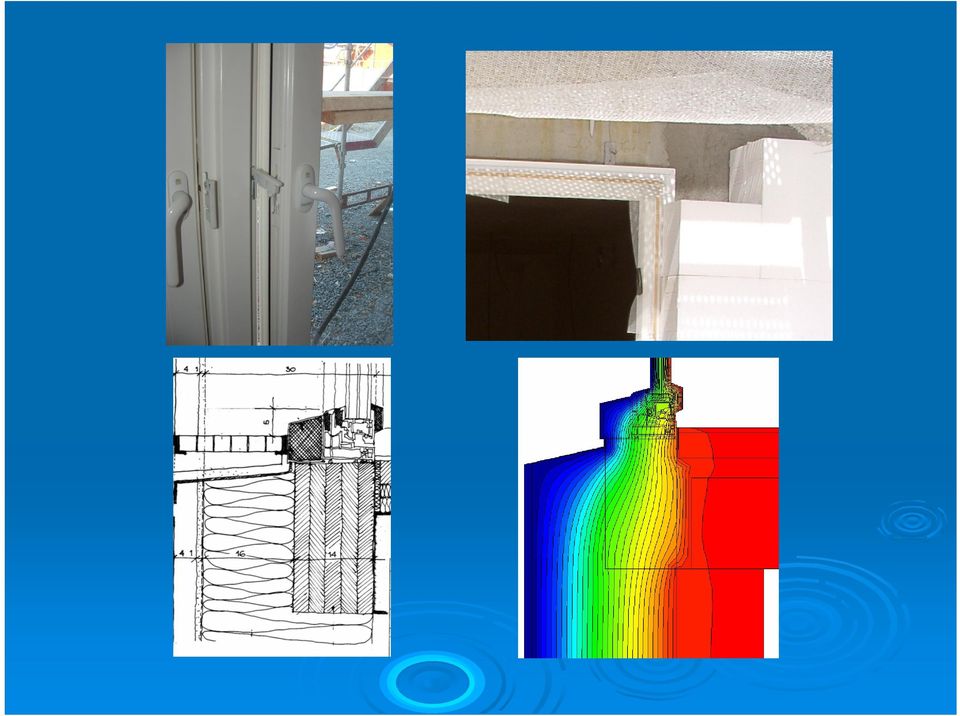

15 Nyílászárók U w < 0,8 W/m 2 K (üvegezés+keret+távtartó eredője) Háromrétegű, nemesgáztöltet, low-e PVC- vagy fakeret hőszigeteléssel g> 0,5 Nyári hővédelem,, lehetőleg külső árnyékolókkal Hőhídmentes beépítés

18 Régi épület 7/2006 (V.24) TNM r. Alacsony energiafelh. Passzívház Éves fűtési energiafelh kwh/m 2,a (<70-90 kwh/m 2,a) < 50 kwh/m 2,a < 15 kwh/m 2,a Külső fal U = 0,7-1,8 W/m 2 K Nincs szig. U < 0,45 W/m 2 K 38cm falazóblokk/ 6cm hőszig U < 0,25 W/m 2 K 15 cm U < 0,15 W/m 2 K d> cm Tető U = 0,7-2,0 W/m 2 K 0-10cm U < 0,25 W/m 2 K cm U < 0,15 W/m 2 K 30 cm U < 0,1 W/m 2 K d>40 cm Nyílászárók U < 2,5-6 6 W/m 2 K hagyományos U < 1,6 W/m 2 K 2rétegű low-e U < 1,1 W/m 2 K 2rétegű low-e nemesgáz U < 0,8 W/m 2 K 3rétegű low-e nemesgáz

U < 0,45 W/m 2 K 38cm falazóblokk/ 6cm hőszig U < 0,25 W/m 2 K 15 cm U < 0,15 W/m 2 K d>20.

19 Légtömörség

20 Légtömör kialakítás

21 Minőség-ellenőrzés: blower door Fúvóajtó n 50 : 50 Pa nyomáskülönbség hatására kialakuló légcsereszám n 50 < 0,6 h -1 Szokásos értékek: n 50 = h -1

22 Minőség-ellenőrzés: blower door és termovízió

23 Szellőzés Transzmissziót csökkentettük, rátérhetünk a szellőzési veszteségekre Légtömör épületben a biológiailag szükséges légcserét biztosítani kell Kiegyenlített hővisszanyerős szellőzés Hővisszanyerési hatásfok (PHI: η >75%) Kiegészítő légfűtés Jó hatásfok feltétele a légtömörség Légcsatornában: v < 3 m/s Befújás: v < 1 m/s Hangcsillapítók Egyedi vagy központi Konyhai elszívás vitatott, de van rá példa Egyedi szabályozás lehetősége

24 Hővisszanyerők

31 Fűtési rendszerek Minimális hagyományos fűtés Fő cél a túlfűtés elkerülése Hőszigetelt csővezetékek

33 HMV-rendszer Passzív házakban a HMV energiaigénye nagyobb mint a fűtésé Minden a fűtött burokban Melegvíz- és cirkulációs vezetékek hőszigetelése Nyári túlmelegedés veszélye Napkollektorok létjogosultsága nagyobb Víztakarékos szerelvények

34 Megújulók alkalmazása Kis hőszükséglet esetén nagyobb a lefedési arány Passzív-szolár szolár Levegő előmelegítés földhőcserélőben Hőszivattyú Napkollektorok Napelemek Biomassza (pellet( pellet) kazánok

35 Légkollektorok,, napelemek

36 Levegőelőmelegítés földhőcserélővel Friss levegő előmelegítése télen, előhűtése nyáron Csőkígyó m-rel m a föld alatt Kondenzátum elvezetés Nyomásveszteség

37 Biomassza tűzelésű kazánok: fa és pellet

38 Felújítás passzívház technikákkal Nürnberg < 25 kwh/m 2 év Dunaújváros < 35 kwh/m 2 év

39 Környezetbarát szemlélet

40 Összefoglalás Fűtési energiafelhasználás az átlagépület %-a Magasabb hőkomfort télen és nyáron Többlet tervezői munka, gondosabb kivitelezés 10%-os többletköltség (hagyományos fűtés elhagyható) Jobb akusztika a külvilág felé Belső hőáramok jelentősége nagy Tudatos használói magatartás Környezetvédelem
