1 Energiakulcs - az alacsony energiaigényű épület gépészete Előadó: Kardos Ferenc

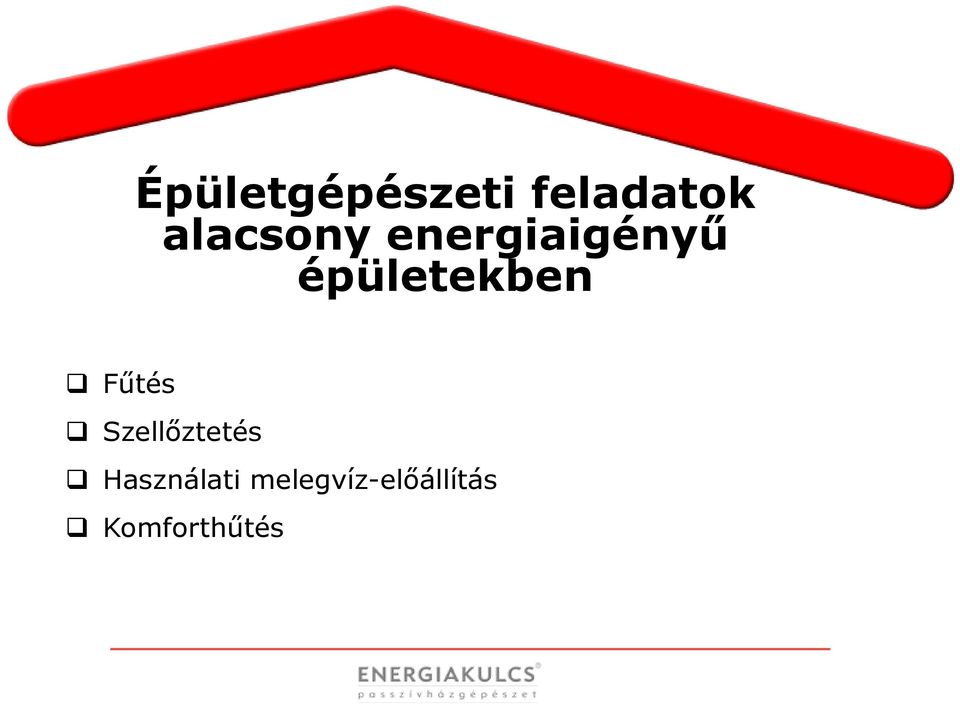

3 Épületgépészeti feladatok alacsony energiaigényű épületekben Fűtés Szellőztetés Használati melegvíz-előállítás Komforthűtés

4 Fűtés I. Hazai éghajlat mellett mindenképpen szükséges, bár sokkal kevesebb, mint azt a hagyományos épületeknél megszokhattuk. Hőleadás: szellőztető csőhálózaton keresztül. A szükségletnek csak egy része vihető be. Kiegészítésként elektromos fűtőpanelek; hagyományos melegvízfűtés radiátorokkal hűtés nem megoldható; beágyazott sugárzó fűtések (fal, padló, mennyezet, szerkezet)

épületeknél megszokhattuk. Hőleadás: szellőztető csőhálózaton keresztül.

5 Fűtés II. Hőtermelés (zárójelben egy 130 m 2 -es passzívháznál várható éves fűtési költség): Elektromos fűtőpanelek, villamos fűtőbetét a légkezelő gépben ( Ft); Kondenzációs földgázkazán felületfűtéssel ( Ft gáz Ft elektromos áram); Pelletkazán vagy vízteres pelletkandalló ( Ft pellet Ft elektromos áram); Passzívház kompaktkészülék (levegős hőszivattyú, Ft); Talajszondás hőszivattyú ( Ft).

villamos fűtőbetét a légkezelő gépben (91 600 Ft); Kondenzációs földgázkazán felületfűtéssel (26 000 Ft gáz +

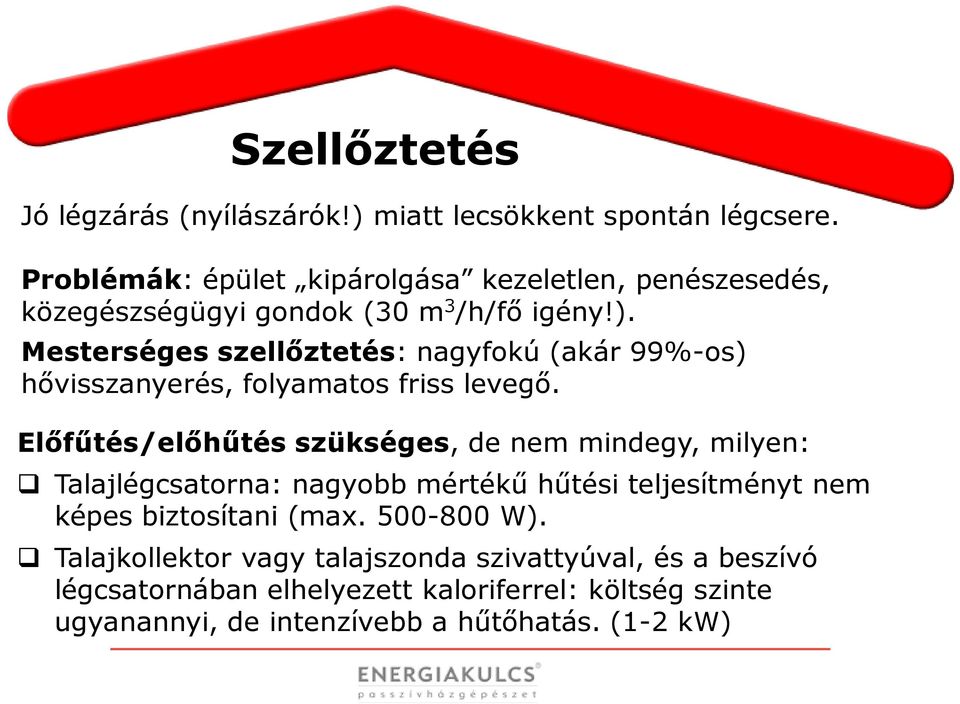

6 Szellőztetés Jó légzárás (nyílászárók!) miatt lecsökkent spontán légcsere. Problémák: épület kipárolgása kezeletlen, penészesedés, közegészségügyi gondok (30 m 3 /h/fő igény!). Mesterséges szellőztetés: nagyfokú (akár 99%-os) hővisszanyerés, folyamatos friss levegő. Előfűtés/előhűtés szükséges, de nem mindegy, milyen: Talajlégcsatorna: nagyobb mértékű hűtési teljesítményt nem képes biztosítani (max W). Talajkollektor vagy talajszonda szivattyúval, és a beszívó légcsatornában elhelyezett kaloriferrel: költség szinte ugyanannyi, de intenzívebb a hűtőhatás. (1-2 kw)

Mesterséges szellőztetés: nagyfokú (akár 99%-os) hővisszanyerés, folyamatos friss levegő.

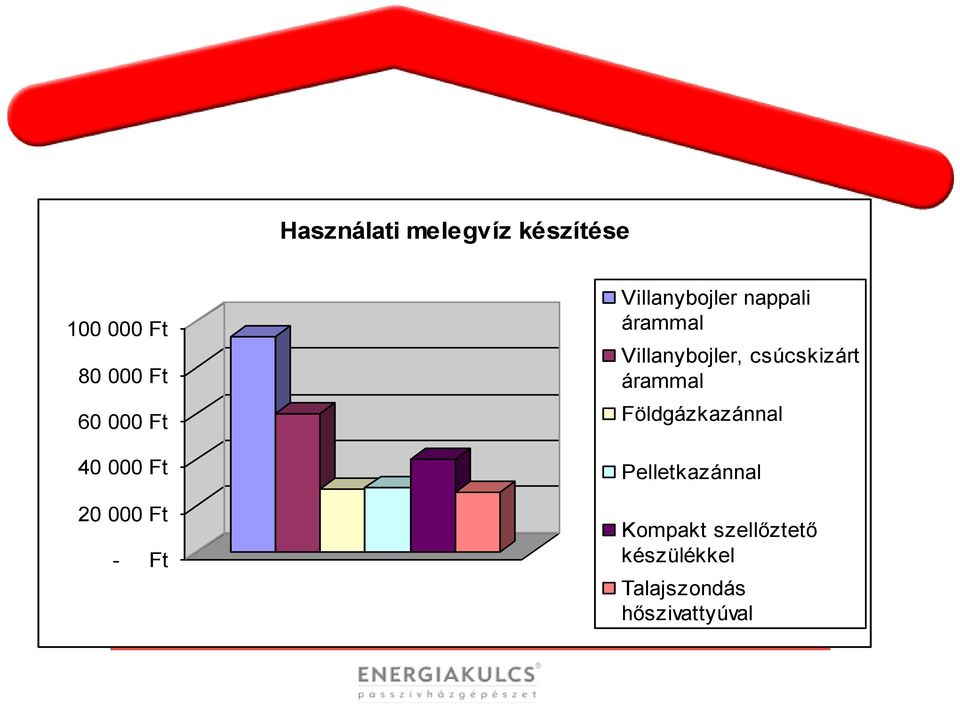

7 Használati melegvíz készítése Ft Ft Ft Ft Ft - Ft Villanybojler nappali árammal Villanybojler, csúcskizárt árammal Földgázkazánnal Pelletkazánnal Kompakt szellőztető készülékkel Talajszondás hőszivattyúval

8 Komforthűtés Éghajlati sajátosság, hogy nem elegendő a nyári árnyékolás, és egy talajlégcsatorna előhűtő hatása is csekély. Hűtési lehetőségek: Forszírozott hajnali-éjszakai átszellőztetés: nincs puffer Kompresszoros direkt hűtés ( split klímával ): szentségtörés Kompresszoros direkt hűtés hőszivattyúval: nem valami zöld Passzív hűtés: felületsugárzó hőleadókkal talajszondáról

Hűtési lehetőségek: Forszírozott hajnali-éjszakai átszellőztetés: nincs puffer Kompresszoros

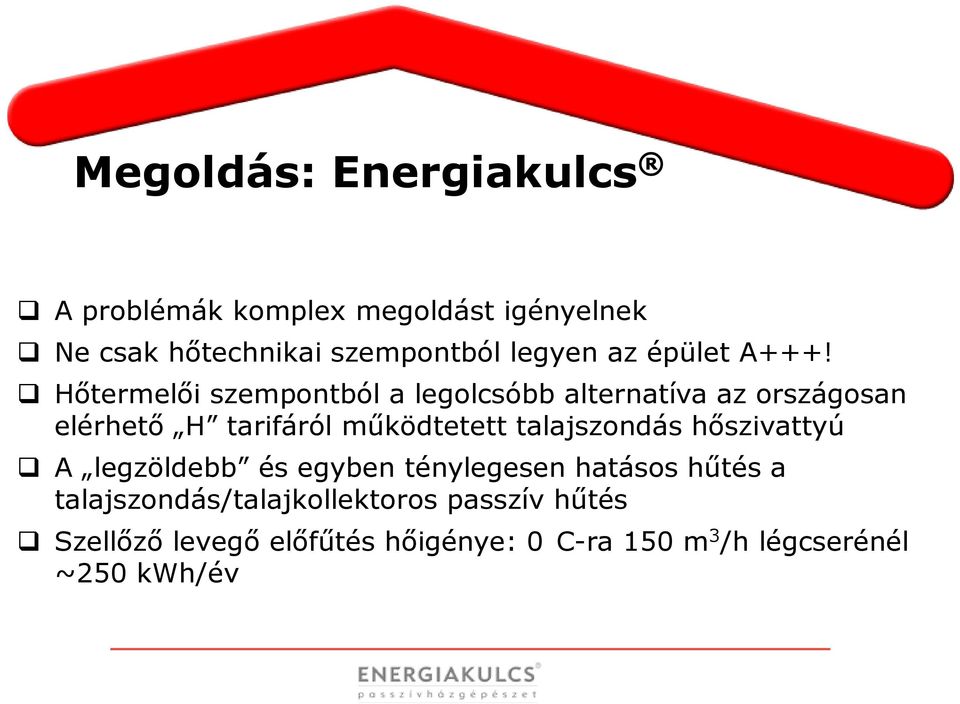

9 Megoldás: Energiakulcs A problémák komplex megoldást igényelnek Ne csak hőtechnikai szempontból legyen az épület A+++! Hőtermelői szempontból a legolcsóbb alternatíva az országosan elérhető H tarifáról működtetett talajszondás hőszivattyú A legzöldebb és egyben ténylegesen hatásos hűtés a talajszondás/talajkollektoros passzív hűtés Szellőző levegő előfűtés hőigénye: 0 C-ra 150 m 3 /h légcserénél ~250 kwh/év

Hőtermelői szempontból a legolcsóbb alternatíva az országosan elérhető H tarifáról működtetett

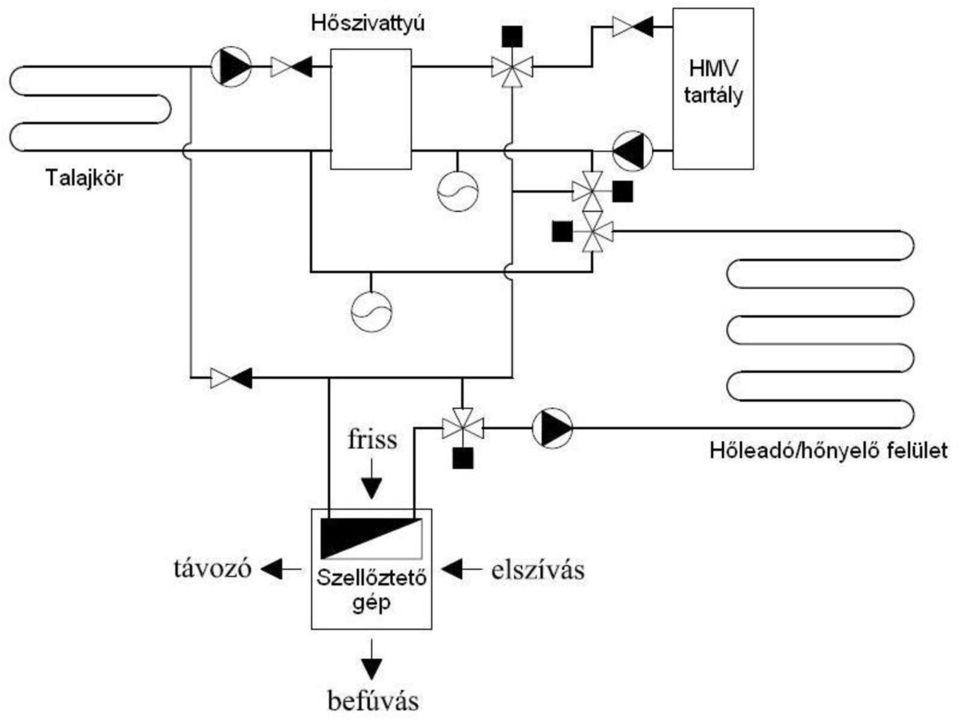

10 Megoldás: Energiakulcs talajszonda vagy talajkollektor hőnyerésre, passzívhűtés hőnyelésre, hűtőenergia átmeneti tárolására, napenergia hasznosítására (!); nagy tömegű/felületű hőleadó oldal pufferként (nincs külön puffertartály); hőszivattyús fűtésre alkalmas használati melegvíz-tároló; szellőző levegő előfűtő/hűtő hőcserélő; víz-víz rendszerű hőszivattyú inverteres szabályzással; hidraulikai kapcsolatokat és szabályzást bonyolító szekrény (3 db szivattyú, 3 db váltószelep, 1db keverőszelep), 7 üzemállapottal

); nagy tömegű/felületű hőleadó oldal pufferként (nincs külön puffertartály); hőszivattyús fűtésre alkalmas használati

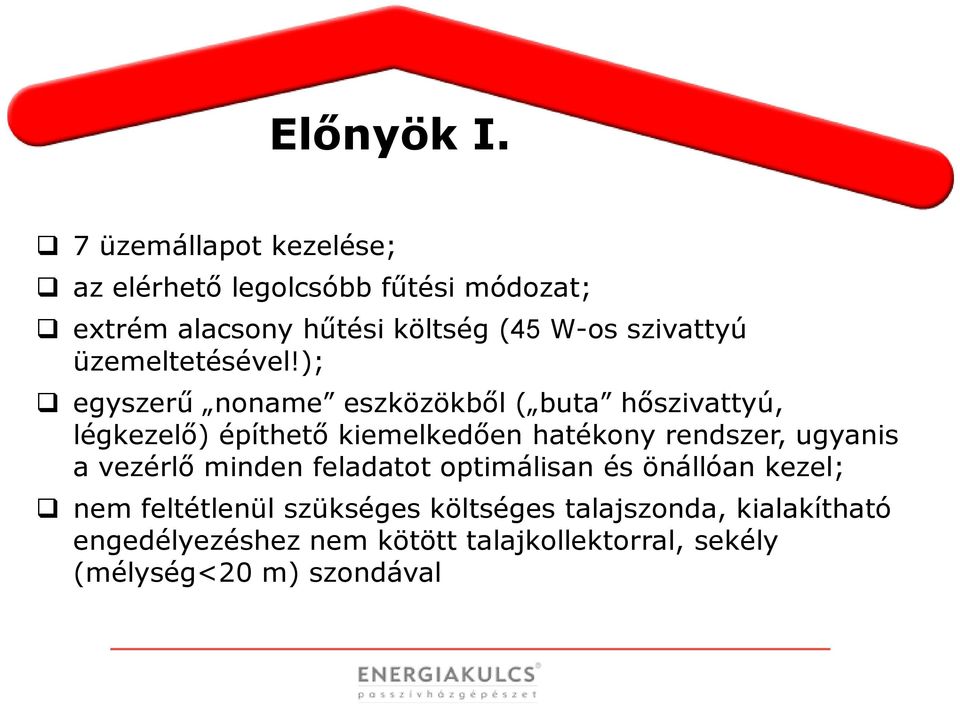

13 Előnyök I. 7 üzemállapot kezelése; az elérhető legolcsóbb fűtési módozat; extrém alacsony hűtési költség (45 W-os szivattyú üzemeltetésével!); egyszerű noname eszközökből ( buta hőszivattyú, légkezelő) építhető kiemelkedően hatékony rendszer, ugyanis a vezérlő minden feladatot optimálisan és önállóan kezel; nem feltétlenül szükséges költséges talajszonda, kialakítható engedélyezéshez nem kötött talajkollektorral, sekély (mélység<20 m) szondával

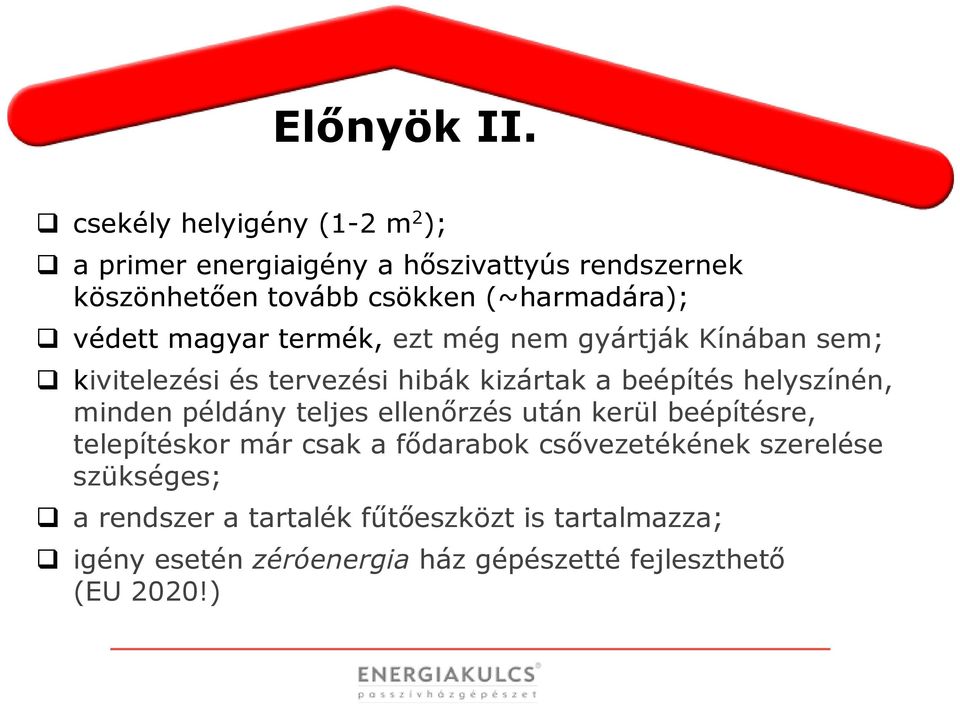

14 Előnyök II. csekély helyigény (1-2 m 2 ); a primer energiaigény a hőszivattyús rendszernek köszönhetően tovább csökken (~harmadára); védett magyar termék, ezt még nem gyártják Kínában sem; kivitelezési és tervezési hibák kizártak a beépítés helyszínén, minden példány teljes ellenőrzés után kerül beépítésre, telepítéskor már csak a fődarabok csővezetékének szerelése szükséges; a rendszer a tartalék fűtőeszközt is tartalmazza; igény esetén zéróenergia ház gépészetté fejleszthető (EU 2020!)

védett magyar termék, ezt még nem gyártják Kínában sem; kivitelezési és tervezési hibák kizártak a beépítés helyszínén,

15 Köszönjük a figyelmet! 1172 Budapest, Rétifarkas u. 5. Tel.: (1) , Fax: (1) info@energiakulcs.hu
