1 1.dia Üdvözöljük a rendezvényen! Megújuló energia hasznosításának építészeti vonzatai Makk Árpád Műszaki referens Viessmann Fűtéstechnika Kft

2 2.dia Lakossági trend a megújuló energia hasznosításának területén (HU) 80% 70% 60% 50% 40% 30% 20% 10% 0% Értékesítőink tapasztalata: a fatüzelés reneszánszát éli a napenergia hasznosítása szinte mindenkiben felmerül a hőszivattyúk iránt óriási az érdeklődés, de még nem beszélhetünk kialakult piacról számos olyan rendszer is megjelent, amelyet néhány éve elképzelhetetlennek tartottunk volna (pl. házi biogáz termelés) Megújuló energia aránya az új fűtési rendszerekben, a 2011-es értékesítési tapasztalatok alapján (Construma/Hungarotherm)

3 2.dia Bevezetés - első gondolatok a gépész szemszögéből Pl. Porotherm Titán II: a gépészeti tér napjainkban inkább vegyes használatú háztartási helység (12): egyre kisebb és szűkösebb az ajtó mérete gyakran korlátozza az alkalmazható berendezéseket, pl. a maximális tároló méretet a tető északi irányba lejt, ez kedvezőtlen a napkollektorok elhelyezésére

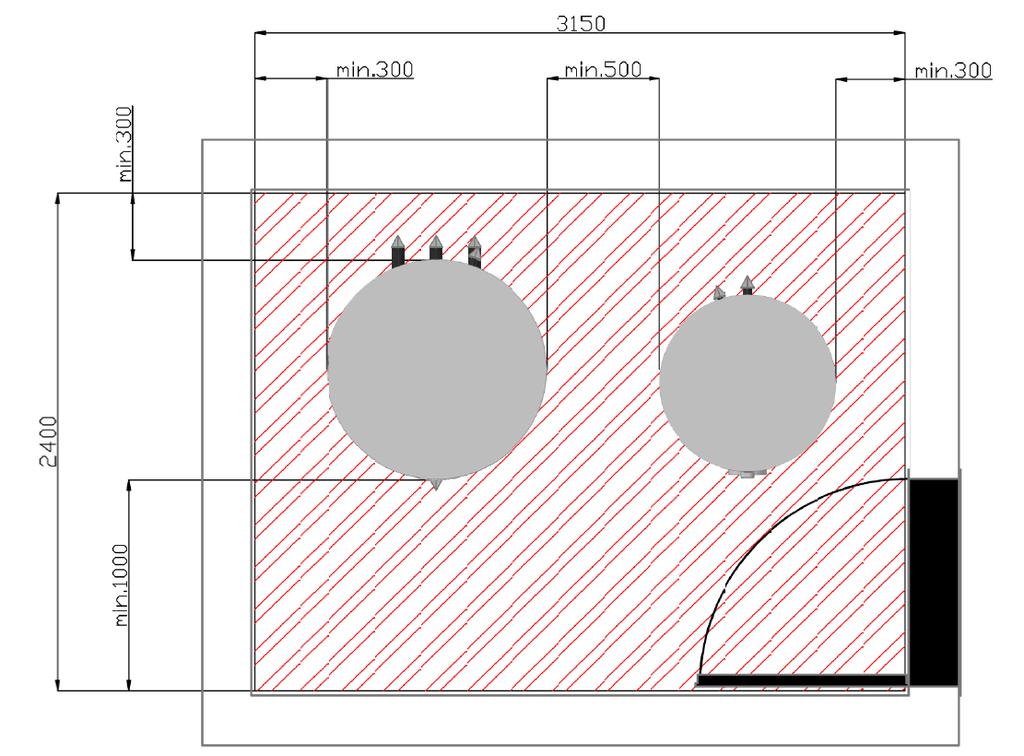

4 4.dia Mekkora helyiségre van szükség? Példa napkollektoros hőközpont kialakítására: melegvíz- és fűtés-rásegítés Megjegyzés: A pirossal jelzett alapterületre nem szabad semmilyen berendezési tárgyat tervezni!

5 Új fejlesztések alacsony energiaszintű épületekhez Helytakarékos megoldás Viessmann Vitovent 200-F Három funkció egy burkolat alatt: levegős hőszivattyú napkollektoros melegvíz tároló hővisszanyerős szellőztető Alkalmas és engedélyezett passzívházakhoz Felállítási felület: 0,68 m 2 (680 x mm)

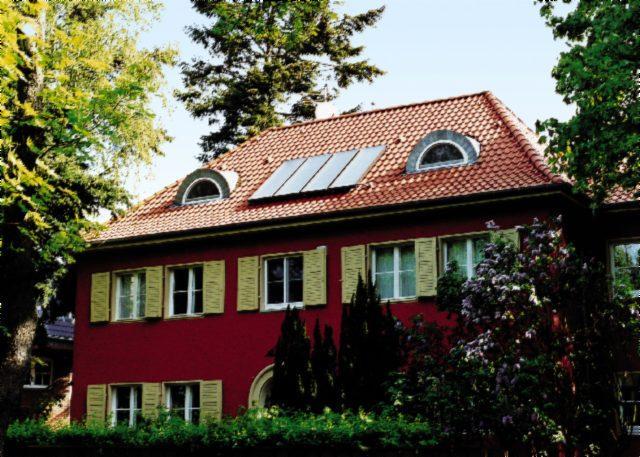

6 6.dia Napkollektorok elhelyezése és építészeti vonzatai A napkollektor a modern építészet része, új és korszerűsített épületeknél egyaránt. A leggyakrabban alkalmazott megújuló energia hasznosítás.

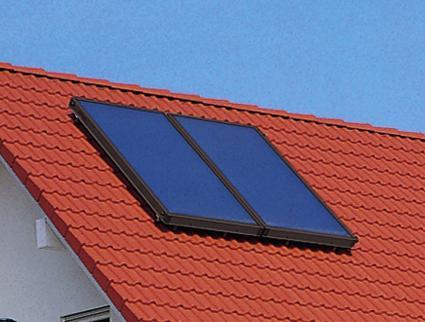

7 7.dia Napkollektor elhelyezési kérdések Tetőbe integrálás, vagy tetőn kívüli elhelyezés A tetőn kívüli kollektoroknál alacsonyabb a kondenzképződés

8 8.dia Kollektor elhelyezési kérdések Ajánlott dőlésszög: Ajánlott tájolás: déli irány, +/- 45 Műszakilag lehetséges dőlésszög: Műszakilag elfogadható tájolás: déli irány, +/- 90

9 9.dia A napkollektor, mint építészeti elem

10 10.dia A napkollektor, mint építészeti elem

11 11.dia Vákuumcsöves napkollektor

12 12.dia Példa rejtett napkollektorokra, Nyíregyháza

13 13.dia Korszerű fatüzelésű kazánok elhelyezése és építészeti vonzatai Korszerű fatüzelésű kazánok fő típusai: fahasáb- ill. brikett-tüzelés faelgázosító kazán (ált. ventilátoros) pellettüzelésű kazán Hagyományos fakazán Faelgázosító kazán

14 14.dia Korszerű fatüzelésű kazánok elhelyezése és építészeti vonzatai Megjegyzések a felállítási helyiséggel kapcsolatban: kültérre nyíló ajtó ajánlott (!) helyet biztosítani legalább három napra elegendő fához puffertároló beépítésére is legyen hely (!) Példa: 20 kw-os kazánhoz min. 750 liter tároló javasolt Kivonat a Viessmann Vitoligno 100-S faelgázosító kazán tervezési segédletéből, minimális távolságok

15 15.dia Faelgázosító kazánok Ajánlott legalább 3 éve száradó fát alkalmazni => legalább 3 évre elegendő tüzelőanyag tárolása célszerű 1 m 3 száraz fa ~ 200 m 3 gáznak felel meg Ökölszabály: 0,065 m 3 /év négyzetméterenként

16 16.dia Pellettüzelésű kazánok elhelyezésének építészeti vonzatai A pellettüzelés jellemző elemei: Pelletkazán Szállítórendszer Pellettároló A pelletet a legritkább esetben töltik be manuálisan! Iránymutató az éves pelletmennyiség meghatározásához: H éves = épület hőveszteség 0,9 Kivonat a Viessmann Vitoligno 300-P faelgázosító kazán tervezési segédletéből, minimális távolságok H éves = pl. 10 kw => 9 m 3 /év

17 17.dia Köszönjük a figyelmet!
