Energiahatékony fűtési és vízmelegítési rendszerek az ErP jegyében. Misinkó Sándor megújuló energia üzletágvezető HAJDU Hajdúsági Ipari Zrt.

Átírás

1 Energiahatékony fűtési és vízmelegítési rendszerek az ErP jegyében Misinkó Sándor megújuló energia üzletágvezető HAJDU Hajdúsági Ipari Zrt.

2 ErP rendeletek 813/2013/EU rendelet A legfeljebb 400 kw mért hőteljesítményű helyiségfűtő berendezések és kombinált fűtőberendezések környezettudatos tervezésére vonatkozó forgalomba hozatali, illetve üzembe helyezési követelményeket állapítja meg, beleértve azokat a berendezéseket is, amelyek helyiségfűtő berendezésből (vagy kombinált fűtőberendezésből), hőmérséklet szabályozóból és napenergia készülékből álló csomagokba vannak beépítve. Nem vonatkozik: pl. szilárd tüzelőanyaggal, ill. főleg biomasszából előállított folyékony, gáz tüzelőanyaggal üzemelő berendezésekre, stb. Követelmények szezonális helyiségfűtési hatásfokra, vízmelegítési hatásfokra, hangteljesítményszintre, NO x -re (2018-tól). A 70 kw mért hőteljesítményű helyiségfűtő (és kombinált) tüzelőkazánok szezonális helyiségfűtési hatásfoka nem csökkenhet 86 % alá. A 10 kw mért hőteljesítményű B1 típusú kazánok és a 30 kw mért hőteljesítményű B1 típusú kombinált kazánok szezonális helyiségfűtési hatásfoka nem csökkenhet 75 % alá. A > 70 kw és 400 kw mért hőteljesítményű helyiségfűtő (és kombinált) kazánok 100 %-os mért hőteljesítményen mért hatásfoka nem csökkenhet 86 % alá, a 30 %- os mért hőteljesítményen mért hatásfoka pedig nem csökkenhet 94 % alá.

3 ErP rendeletek 813/2013/EU rendelet (szezonális helyiségfűtési hatásfok folytatása) Elektromos helyiségfűtő (és kombinált) kazánok: 30 %. Kapcsolt helyiségfűtő berendezések: 86 %. Hőszivattyús helyiségfűtő (és kombinált) berendezések: 100 %. Alacsony hőmérsékletű hőszivattyúk: 115 %. Kombinált fűtőberendezések vízmelegítési hatásfoka az alábbi értékeknél nem lehet alacsonyabb: További hatásfok korlátozások: szeptember 26-tól. Hangteljesítményszintre vonatkozó követelmények hőszivattyús helyiségfűtő (és kombinált) berendezések esetén. NO x -re (2018-tól)

4 ErP rendeletek 814/2013/EU rendelet A legfeljebb 400 kw mért hőteljesítményű vízmelegítők és a legfeljebb 2000 liter tárolási térfogatú melegvíz-tároló tartályok környezettudatos tervezésére vonatkozó forgalomba hozatali, illetve üzembe helyezési követelményeket állapítja meg, ideértve azokat az ilyen típusú berendezéseket is, amelyek vízmelegítőből és napenergia készülékből álló csomagba vannak beépítve. Követelmények vízmelegítési hatásfokra, melegvíz-tárolók hőveszteségére (2017- től), hangteljesítményszintre (hőszivattyús) és NO x -re (gáz és folyékony tüzelőanyag) (2018-tól). Vízmelegítők vízmelegítési hatásfoka az alábbi értékeknél nem lehet alacsonyabb: További korlátozások: és szeptember 26-től.

5 ErP rendeletek 276/2015. (IX. 21.) Korm. rendelet 65/2011. (IV. 15.) Korm. rendelet módosítása A helyiségfűtő berendezések, a kombinált fűtőberendezések, a vízmelegítők és a melegvíz- tároló tartályok használatbavételére vonatkozó előírások (1) szeptember 26-át követően a típusengedély megszerzésének időpontjától függetlenül nem vehető használatba nem egyetemes szolgáltatásra jogosult felhasználási helyen a) olyan fűtőberendezés, amely a 813/2013/EU bizottsági rendeletben foglalt szezonális helyiségfűtési hatásfokra, vízmelegítési hatásfokra és hangteljesítményszintre, b) olyan vízmelegítő, amely a 814/2013/EU bizottsági rendeletben foglalt vízmelegítési hatásfokra és hangteljesítményszintre vonatkozó előírásoknak nem felel meg. (2) július 1-ét követően nem vehető használatba egyetemes szolgáltatásra jogosult felhasználási helyen Türelmi idő! (3) szeptember 26-át követően a típusengedély megszerzésének időpontjától függetlenül nem helyezhető üzembe Nincs türelmi idő! (4) szeptember 26-át követően a típusengedély megszerzésének időpontjától függetlenül nem helyezhető üzembe Nincs türelmi idő!

6 Szezonális helyiségfűtési hatásfok ηs=ηson ΣF(i) ηson = 0,85 η1 + 0,15 η4 η1 30 % teljesítményen η4 100 % teljesítményen ΣF(i)= F1+F2+F3+F % % ~ 4,3 % ΣF(i) = korrekciós tényezők összege F1 = hőm. szabályozó F1 = vill. segédenergia F1 = készenléti hőveszteség F1 = gyújtóégő fogy. 3 % ~ 1,0-1,2 % ~ 0,2 % 0

7 Felső fűtőérték / Égéshő A hatásfokszámítás új viszonyítási alapja - az ErP rendeletekben - az égéshő % kondenzációs hő Pl. 90 % kazán hatásfok fűtőértékre 81 % égéshőre! Földgáz Fűtőérték/alsó fűtőérték 34 ±5 MJ/m 3 Égéshő/felső fűtőérték 37,74 ±5,55 MJ/m 3

8 Vízmelegítő méretek Konyhai csap ( o C) Zuhanyzás Kádfürdő Kádfürd+zuh(egyidejű) Qref (kwh) 40ºC 2,10 35ºC 2,10 2,10 5,845 11,655 19,07 24,53 8x M 46,76 16x M 93,52 XXS XS S M L XL XXL 3XL 4XL max.térfá.(l/min,60ºc) max.vízm. (l)

9 Vízmelegítési csapolási profilok és vízmelegítési hatásfok CC Uniós energiatermelési hatékonyságot tükröző becsült együttható CC = 2,5 Tm=40 C 6 l/min Tm=40 C 6 l/min 3,6 l/min Tm=10 C 3,6 l/min Tm=10 C Tm=10 C 40ºC Ha nincs feltüntetve, akkor Tm=25 C Átfolyás 3 l./min = csúcs T 55 o C Tm= minimum T használat előtt

10 HGK Smart, HGK kondenzációs kazánok - η s = % - 18, 23, 26, 28, 32, 41 + kaszkádban kw fűtési teljesítmény - hamarosan távvezérlési lehetőség - a kazán már alkalmas rá - mobil alkalmazás felhasználónak /szerelőnek

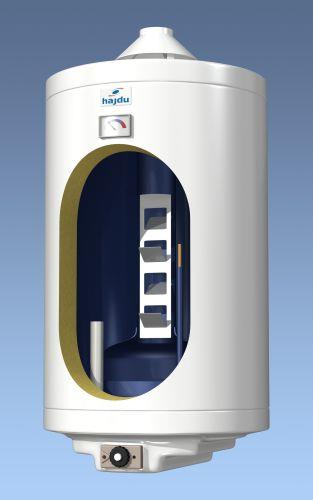

11 GB gáztüzelésű tárolós vízmelegítők - η WH = % literes kivitelben - kéményes, kémény nélküli kivitel

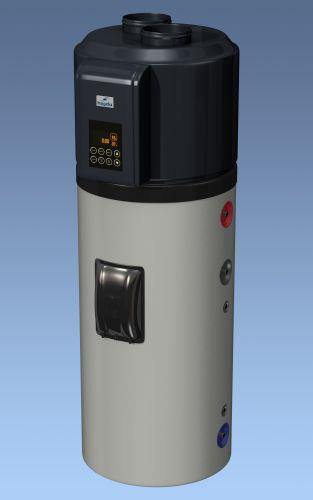

12 HB hőszivattyús tárolós vízmelegítő - η WH = % (CC=2,5) literes kivitelben - hőcserélővel, hőcs. nélkül - passzívházhoz is

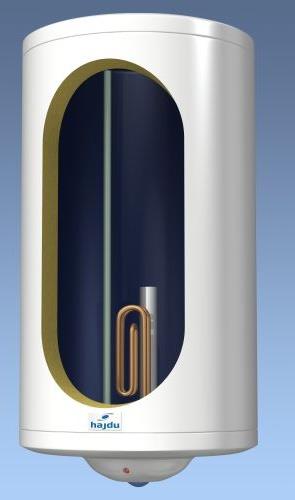

13 Z EK elektromos tárolós vízmelegítők - η WH = % (CC=2,5) literes kivitelben

14 STA HMV tárolók - η WH = - - napkollektorral vízmelegítő - hőveszteség W-ban literes kivitelben

15 Rendszercsomagok Rendszerábra A csomag tartalma HGK 24 kondenzációs gázkazán DTS92 RF szobatermosztát 2 db M4-200 síkkollektor AQ STA 300C szolár tároló FlowSol S HE CSPlus szolár állomás Tartószerkezet BRF-2 ME cseréptetőre 4 db G tartó (tetőkampó) Szolár tágulási tartály 18 lit 10 kg Szuperzöld fagyálló folyadék Termosztatikus keverő- + visszacsapó szelep 2 db Átm ropp toldóidom 4 db KM - 22x3/4 egyenes idom Szolár kézi légtelenítő (forrasztható d18)

16 A csomag energiacímkéje

17 A csomag hatékonyságának számítása

18 Rendszercsomagok Rendszerábra A csomag tartalma HGK 24 kondenzációs gázkazán DTS92 RF szobatermosztát 3 db M4-200 síkkollektor PT 500CF kombi puffertároló FlowSol S HE CSPlus szolár állomás Tartószerkezet BRF-1 ME cseréptetőre Tartószerkezet BRF-2 ME cseréptetőre 8 db G tartó (tetőkampó) Szolár tágulási tartály 25 lit 20 kg Szuperzöld fagyálló folyadék Termosztatikus keverő- + visszacsapó szelep 4 db Átm ropp toldóidom 4 db KM - 22x3/4 egyenes idom Szolár kézi légtelenítő (forrasztható d18)

19 A csomag energiacímkéje

20 A csomag hatékonyságának számítása
