1 FÉG kondenzációs technológia, alkalmazástechnikai kérdései FÉG ECON 26. FÉG ECON 45. FÉG ECON 90.

2 FÉG kondenzációs gázkészülékek fejlesztésének szükségessége Cél az elégedett fogyasztó Visszahozni a bizalmat a gáz-fűtés iránt Őrizni, ápolni, tovább vinni a Magyar gázszakma történelmi örökségét, a FÉG 122 éves!

3 FÉG kondenzációs gázkészülékek fejlesztésének szükségessége Gazdaságosság 10 évre vetítve Hagyományos kazán Kondenzációs kazán karbantartás elektromos energia gázenergia beszerzés Folyamatosan növekedő energia árak, Fogyasztók bizalom vesztése a gáz-fűtés iránt, Energia megtakarítás biztosítása, Tudatos környezetvédelem Élettartam gazdaságosság Magyar gáz-szakmai örökség ápolása, tovább vitele

4 Miért is van szükségünk a kondenzációs technológiára? EU Norma EP 1996/62/EK (1996. IX. 27.) - levegő tisztasági EP 1999/30/EK (1999. IV. 22.) - NOx EP 2000/69/EK (2000. X. 16.) - CO

5

6

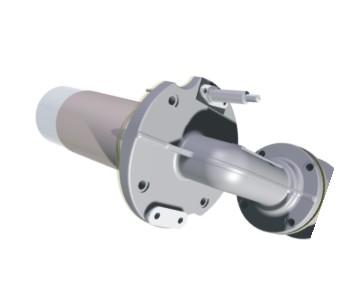

7 Teljes-előkeveréses gázégő, pneumatikus szabályozással Környezetvédelmi- Energia politikai megfelelőség EuP, ErP (2009/125/EC) direktívák Pmax: 100% 24/28 kw = 96,5 % Pmin: 20% 4,5 kw = 108 % NOx osztály : 5

8 Teljes előkeveréses gázégő Gázégő maximális hő-terhelésen

9 Teljes előkeveréses gázégő Gázégő minimális hő-terhelésen

10 Vertikális, keresztáramú hőcserélő Kondenzáció nem függ az előre-menő vízhőmérséklettől Optimális hőátadó felület Optimális fajlagos felületi hőterhelés Fontos a hőcserélő anyagának megfelelő hővezetési tulajdonsága Tömeg + víztér = tökéletes hő - akumulálás (hőkapacitás) A = Q K X Δ x x

11 Hőcserélő hőmérséklet lefutása Vertikális hőcserélő Radiális, hengeres hőcserélő O C % O C % Kazán teljesítmény % Kazán teljesítmény % Hőcserélő, füstgáz - víz hőmérséklet különbsége Hőcserélő, füstgáz - víz hőmérséklet különbsége Pl: FÉG ECON 26.

12

13 Szabályozó automatika 70 ºC 80 C 70 C 110 % 105 % 60 C 100 % 50 C 95 % SVt 40 C 30 C 90 % 85 % 60 ºC 20 C 10 C 80 % Tem Tvt ƞ Maximális szivattyú teljesítmény Alacsony hatásfok! Nem biztosítható a kondenzációs üzem MIN Szivattyú teljesítmény (W/h) MAX

14 Korszerűsítéseknél, készülék cseréknél jelent nagy előnyt! Tervezői szakmai napok Szabályozó automatika 70 ºC 80 C 70 C 110 % 105 % 60 C 100 % 50 C 95 % SV t 40 C 30 C 90 % 85 % 40 ºC 20 C 10 C 80 % Tem Tvt ƞ Maximális kondenzációs üzem Maximális hatásfok! MIN Szivattyú teljesítmény (W/h) MAX

15 Kondenzációs üzem biztosítása... Fordulatszám szabályozott keringető szivattyú Környezetvédelmi- Energia politikai megfelelőség EuP, ErP (2009/125/EC) direktívák Maximális előremenő fűtővíz hőmérséklet elérése kisebb fűtőfelület is elegendő Előremenő és visszatérő fűtővíz közötti hőmérséklet különbség beállítása Δt= állandó Δt állandó értékét a szivattyú fordulatszám változtatással érjük el PWM szabályozás ( 3-45 W elektromos energia igény) Akár 40% villamos energia megatkarítás

16 Fordulatszám szabályozás előnye Optimalizált áramlási sebesség Visszatérővíz hőfok beállítása Alacsony segédenergia igény

17

18 HMV előállítás kondenzációs gázkazánnal FÉG ECON 26 F, 26 V Magas HMV komfort Melegvíz termelésnél korlátozott hőátadás Nincs kondenzációs üzem Közepes teljesítmény Jelentős kisülési és készenléti veszteségek Alacsony éves kihasználtság

19 HMV előállítás kondenzációs gázkazánnal FÉG ECON 26 K Magas HMV komfort Gyors melegvíz termelés Folyamatos kondenzációs üzem Magas teljesítmény Tiszta meleg-víz üzem Nincs kisülési veszteség

20 FÉG ECON 26 F Fali fűtő készülék Radiátor és padlófűtés direkt csatlakozása 4,5-26 (28) kw fűtőteljesítmény Magas hatásfok 98,2-108%, hatásfok jelölés Külső indirekt tároló kapcsolási lehetőség, külső váltószeleppel Beintegrált időjárás-követő fűtésszabályozás Beintegrált füstgáz indító elem Szoba-termosztát vagy Opentherm távszabályozó kapcsolási lehetősége

21 FÉG ECON 26 K Fali kombi készülék Radiátor és padlófűtés direkt csatlakozása 4,5-26 (28) kw fűtőteljesítmény Magas hatásfok 98,2-108%, hatásfok jelölés Magas HMV teljesítmény, 4,5-28 kw, 14,2 lit/perc t 30 ºC Beintegrált időjárás-követő fűtésszabályozás Beintegrált füstgáz indító elem Szoba-termosztát vagy Opentherm távszabályozó kapcsolási lehetősége

22 FÉG ECON 26 T Fali fűtő készülék Radiátor és padlófűtés direkt csatlakozása 4,5-26 (28) kw fűtőteljesítmény Magas hatásfok 98,2-108%, hatásfok jelölés Külső indirekt tároló kapcsolási lehetőség, Beintegrált motoros váltószelep Beintegrált időjárás-követő fűtésszabályozás Beintegrált füstgáz indító elem Szoba-termosztát vagy Opentherm távszabályozó kapcsolási lehetősége Fejlesztés alatt

23 FÉG ECON 26 K Ötvözött, öntött alumínium hőcserélő Honeywell Premix Engine gázégő rendszer Honeywell kazán-égővezérlő automatika, széles modulációs teljesítmény szabályozás Honeywell motoros váltószelep FÉG SPIREC HMV hőcserélő WILO ErP PWM szabályozású keringető szivattyú CEN TR 1749 megfelelőség, C13, C33, C43, C63, C83, C93 Beépített 8 literes tágulási tartály, biztonsági szelep (3bar), nyomás jeladó, kézi feltöltési lehetőség IP xd védettség

24 FÉG ECON 45 F, 45 K Fali fűtő vagy kombi (fejlesztés alatt) készülék 7,8-4,5 kw fűtőteljesítmény Magas hatásfok 98,2-108%, hatásfok jelölés Külső indirekt tároló kapcsolási lehetőség, F típus Beépített Spirec gyors hőcserélő K típus Beintegrált időjárás-követő fűtésszabályozás Beintegrált füstgáz indító elem Szoba-termosztát vagy Opentherm távszabályozó kapcsolási lehetősége Kaszkád kapcsolási lehetőség

25 Gázkazán és a belső-építészet kapcsolata Színskála alapján különböző színekben lehet rendelni Bármely stílusú otthon optimális fűtőkészüléke Egyénre szabott rendelés, gyártás, kiszolgálás Kiválaszthatja a bútorzathoz legjobban illeszkedő színt, szín kombinációt A kazán már nem csak egy szükségszerű berendezés Országos szerviz és vevőszolgálat

26 FÉG ECON 90 F (Kondenz Vestale) B 33 típus Álló fűtő készülék (fejlesztés alatt) 7,8-90/648 kw fűtőteljesítmény Magas hatásfok 98,2-108%, hatásfok jelölés FÉG Modulok kapcsolási lehetősége Beintegrált időjárás-követő fűtésszabályozás Beintegrált füstgáz indító elem Szoba-termosztát vagy Opentherm távszabályozó kapcsolási lehetősége Kaszkád kapcsolási lehetőség Fejlesztés alatt

27 Égéstermék elvezetés, légellátás Meglévő kémény rendszer átalakítása Koaxiális D60/100, D80/125 vagy D80/80csőrendszer Együtt tanúsított csőrendszer Gyártómüvi garancia Magas üzem biztonság Akár 30 méter elvezetési hossz C33, C93 (C13) Koaxiális D60/100 vagy D80/125 csőrendszer Teljes rendszer kiépíthetőség Nem szükséges épített kémény Rendszermérettől függően az építhető hossz 6 12 méter lehet. Lapos tetőn és ferde tetőn való átvezetés is lehetséges

28 Köszönjük megtisztelő figyelmüket! Vara Árpád Nagy Lajos Mocsári Zoltán ügyvezető műszaki előadó műszaki fejlesztő Pár perc szünet feg1891.hu
