1 MINISPAZIOZERO 24SE-29SE GÉPKÖNYV FIGYELEM A SZÛKÍTÕGYÛRÛ ELHELYEZÉSÉHEZ KÉRJÜK, OLVASSA EL FIGYELMESEN A "SZERELÉSI UTASÍTÁS" FEJEZETBEN AZ ELVEZETÉSI RENDSZEREKKEL KAPCSOLATOS UTASÍTÁSOKAT FONTOS! A BEÜZEMELÉST ÉS A KÉSZÜLÉK GARANCIASZELVÉNYÉNEK ÉRVÉNYESÍTÉSÉT AZ ERRE MEGHATALMAZOTT HERMANN SZERVIZ VÉGEZZE, ELLENKEZÕ ESETBEN A GARANCIA ELVESZTI HATÁLYÁT.

2 BEVEZETÉS A termékhez kapcsolódó használati utasítások a termék elengedhetetlen részét képezik, így minden gázkészülékhez tartozik egy gépkönyv. Alaposan olvassa el a gépkönyvet és sajátítsa el a biztonságos beszereléssel, üzemeltetéssel és szervizeléssel kapcsolatos tudnivalókat. - Őrizze meg a gépkönyvet, mert később szükség lehet rá. - A beszerelést kizárólag szakember végezheti a gyártó utasításai és a berendezés adott változatára vonatkozó követelmények szerint. - Szakember az a személy, aki szakosodott műszaki szakértelemmel, bír a háztartási fűtő-, és melegvíz előállító készülékek szakterületén, a 84/1990. (IV. 27) MT, 26/2000. (VII. 28) GM, 5/1997. (III. 5) IKIM rendeletek, törvények előírásai szerint. - A felhasználó KIZÁRÓLAG azokat a műveleteket végezheti el, amelyek a FELHASZNÁLÓI UTASÍTÁSOK című részben találhatók meg. - A gyártót nem terheli sem szerződésszerű, sem szerződésen kívüli felelősség rossz beszerelésből, nem megfelelő használatból, illetve a vonatkozó jogszabályok és a gyártói utasítások be nem tartásából származó károkért. Fontos: ez a gázkészülék atmoszférikus nyomáson forráspont alatti forró víz előállítására szolgál; a fűtőrendszerre és/vagy használati melegvíz-rendszerre a saját műszaki jellemzői és teljesítménye alapján kell rákötni. A készülék csak olyan fűtési rendszerre csatlakoztatható, amely oxigéndiffúzió ellen garantáltan védett. Amennyiben ez nem biztosított, úgy hőcserélő beépítése kötelező, ellenkező esetben az ebből adódó hibák nem tartoznak a garancia és a szavatosság körébe. - A csomagolóanyagok (kartonpapír, szögek, műanyag zsákok, stb.) gyermekektől távol tartandók, mert potenciális veszélyt rejtenek magukban. - A készülék tisztítása, karbantartása, vagy javítása előtt mindig áramtalanítsa a fűtőrendszert és/vagy a gázkészülék elektromos leválasztását biztosító egyéb berendezést. - Ha a berendezés meghibásodik és/vagy rosszul üzemel, azonnal áramtalanítsa a berendezést, és ne próbálja saját maga megjavítani. A gázkészülék beüzemelését, szervizelését, javítását, ellenőrzését és karbantartását kizárólag a Török Fűtéstechnika Kft. cég által meghatalmazott és kiképzett szakszerviz végezheti el, kizárólag eredeti alkatrészek felhasználásával. A fentieket szigorúan tartsa be, a készülék biztonságos működését semmiképpen ne kockáztassa. - Ha a készüléket minden kétséget kizáróan le kell választani a hálózatról, akkor minden potenciális veszélyt hordozó készülékrészt hatástalanítani kell. - Ha eladja a berendezést vagy elköltözik és leszerelik a gázkészüléket, akkor mindenképpen ellenőrizze, hogy a gépkönyvet a gázkészülék közelében könnyen hozzáférhető helyen hagyta-e a készülék új tulajdonosa / beszerelője számára. - A berendezést csak a megadott célra szabad használni. Minden egyéb felhasználás veszélyes és nem rendeltetésszerű felhasználásnak minősül. - A berendezés nem rendeltetésszerű használata szigorúan tilos. - A készüléket kizárólag falra szabad szerelni. 2

3 MŰSZAKI ADATOK m.e. Minispaziozero Minispaziozero 24SE 29SE CE Minősítés n 0694 BL BL 2995 Osztály II2H3+ II2H3+ Típus Környezeti hőfok tart. B22-C12-C32-C42-C52-C62-C Tüzelőanyag G20 G30/31 G20 G30/31 Max. Hőterhelés kw 25,6 25,6 32,7 32,2 Min. Hőterhelés kw 10,5 10,5 13,2 13,2 Max. Hőteljesítmény kw 23,6 23,6 29,5 29,1 Min. Hőteljesítmény kw 8,9 8,9 11,0 11,0 Nox osztály Károsanyag kibocsátás No x mg/kwh CO teljes terhelésnél ppm CO 2 teljes terhelésnél % 6,3 7,4 5,9 6,9 HATÁSFOK Üzemi hatásfok % 92,1 93,4 Uzemi hatásfok 30% terhelésnél % 87,4 90,3 FŰTÉS Fűtővíz hőmérséklet min/max C (padlófűtés tartomány min/max) (25-40) (25-40) Tágulási tartály térfogata l 6 6 Tágulási tartály nyomása bar 1 1 Max. Üzemi nyomás bar 3 3 Max. Üzemi hőmérséklet C HASZNÁLATI MELEG VÍZ Folyamatos elvétel Δt 25 C-nál l/min Minimum elvétel l/min Max. Üzemi nyomás bar Min. Üzemi nyomás bar Hőmérséklet beállítás C ELEKTROMOS JELLEMZŐK Feszültség / frekvencia volt/hz Teljesítmény W Védettség MÉRETEK Szélesség-magasság-mélység mm Készülékek súlya kg Szekrény súlya kg CSATLAKOZÁSOK (S=kimenet) Fűtés előremenő/visszatérő Inc Használati víz bemenet/kimenet Inc Gáz csatlakozás a készüléken Inc Gáz csatlakozás a golyóscsapnál Inc Koaxiális rendszer átmérő mm Koaxiális rendszer hossz min/max m Szétválasztott rendszer elvezetés/bevezetés Ø mm Szétválasztott rendszer hossza min/max m Közvetlen légbeszívású rendszer el/bevezetés Ø mm Közvetlen légbeszívású rendszer hossza min/max m CSATLAKOZÓ GÁZ NYOMÁS 13,5 16, ,8 0, /50 230/ IP X4D IP X4D 550x1140x ¾" ¾" ½" ½" ¾" ¾" ½" ½" 60/100 60/100 0,5-4(vízsz.) 1-5(függ.) 1-3(vízsz.) 1-4(függ.) (max S=20) 2-16 (max S=10) Gáz fajta G20 G30/31 G20 G30/31 Csatlakozó gáz nyomása mbar 20 29/ /37 Gázfúvókák száma db Fúvókák átmérője Ø 1/100mm / /78 GÁZ FOGYASZTÁS Qmax Qmin m 3 /h 2,71 3,46 kg/h 2,01/1,98 2,50 m 3 /h 1,11 1,40 kg/h 0,83/0,81 1,02 3

4 MÉRETEK Figyelem! ez a rajz kizárólag elvi működési ábra. A vízbekötések elvégzéséhez kizárólag a szekrény, mint sablon, vagy a Szerelési utasítások részben található rajzot használjunk. ELVI MŰKÖDÉSI VÁZLAT 1. By-pass szelep 2. Untántöltő mágnesszelep 3. HMV NTC érzékelő 4. Leeresztőszelep 5. Nyomásmérő 6. Fűtési biztonsági szelep 3 bar 7. Keringető szivattyú 8. Vízhiány nyomáskapcsoló 9. Fűtési NTC érzékelő 10. Tágulási tartály 11. Fűtési biztonsági termosztát 12. Automata légtelenítő szelep 13. Zárt égéstér burkolata 14. Turbó ház 15. Füstgáz nyomáskapcsoló 16. Turbó ventilátor 17. Turbókamra 18. Égőtér 19. Gázégő 20. Hidralikus váltószelep 21. Használati melegvíz nyomáskapcsoló 22. HMV használati melegvíz hőcserélő 23. Gázszelep VISSZATÉRŐ BEMENŐ FŰTÉS KIMENET BEMENET VÍZ GÁZ 4

5 SZIVATTYÚ SZÁLLÍTÁSI KAPACITÁS MINISPACIOZERO 24SE I, II,III Fordulatszám fokozatban Szivattyú fordulatszám beállítása SZIVATTYÚ SZÁLLÍTÁSI KAPACITÁS MINISPAZIOZERO 29SE I. II. III Fordulatszám fokozatban 5

6 1. Falba süllyeszthető szekrény beillesztése falazókörmökkel az előre kialakított helyére gondosan illesztve füstgázelvezető csonkok-ra. Befalazása 2. Hidraulikus csővezetékek védőcsővel vagy szigeteléssel rácsatlakozása a védőszekrény erre előre kialakított meghatározott helyére. Elektromos csatornák kiépítése a szekrényen található sablon szerint. Biztonsági lefúvatószelep elvezetőcső kiépítése. 3. Fogyasztói gázvezeték kiépítése az érvényben levő gázszerelési technológiai utasítások szerint. 6

7 A Gáz beállás helye C HNV bemenet D HNV kimenet E Fütési előremenet F Fűtési visszatérő G Biztonsági lefuvatószelep elvezetés H Elektromos betáp 220V I Távszabályzó csatlakozás 7

8 FALBA SÜLLYESZTHETŐ SZEKRÉNY SABLONSZERŰ SZERELÉSI, CSATLAKOZÁSI HELYEI. Részei: 1 leemelhető homloklemez 2 külső illetve belső koaxiális valamint szétválasztott füstgázelvezetések betorkolási helyei 3 bekötő szett külső fogyasztói gázvezeték csatlakozása esetén 4 bekötő szett belső horonyban szerelt gázvezeték becsatlakozása esetén 8

9 FÜSTGÁZELVEZETÉSEK Szétválasztott csöves megoldások, a frisslevegő beszívására és az égéstermék elvezetésére. Figyelem! Ha az égéstermék- elvezető és a frisslevegő beszívó rendszer összes hossza rövidebb, mint 8 méter (minden 90-os ív ellenállása 0,5 m, és minden 45-os ív ellenállása 0,25 m egyenesen csőszakasznak felel meg), be kell építeni a készülékkel szállított szűkítőt, a mellékelt ábra szerint. 9

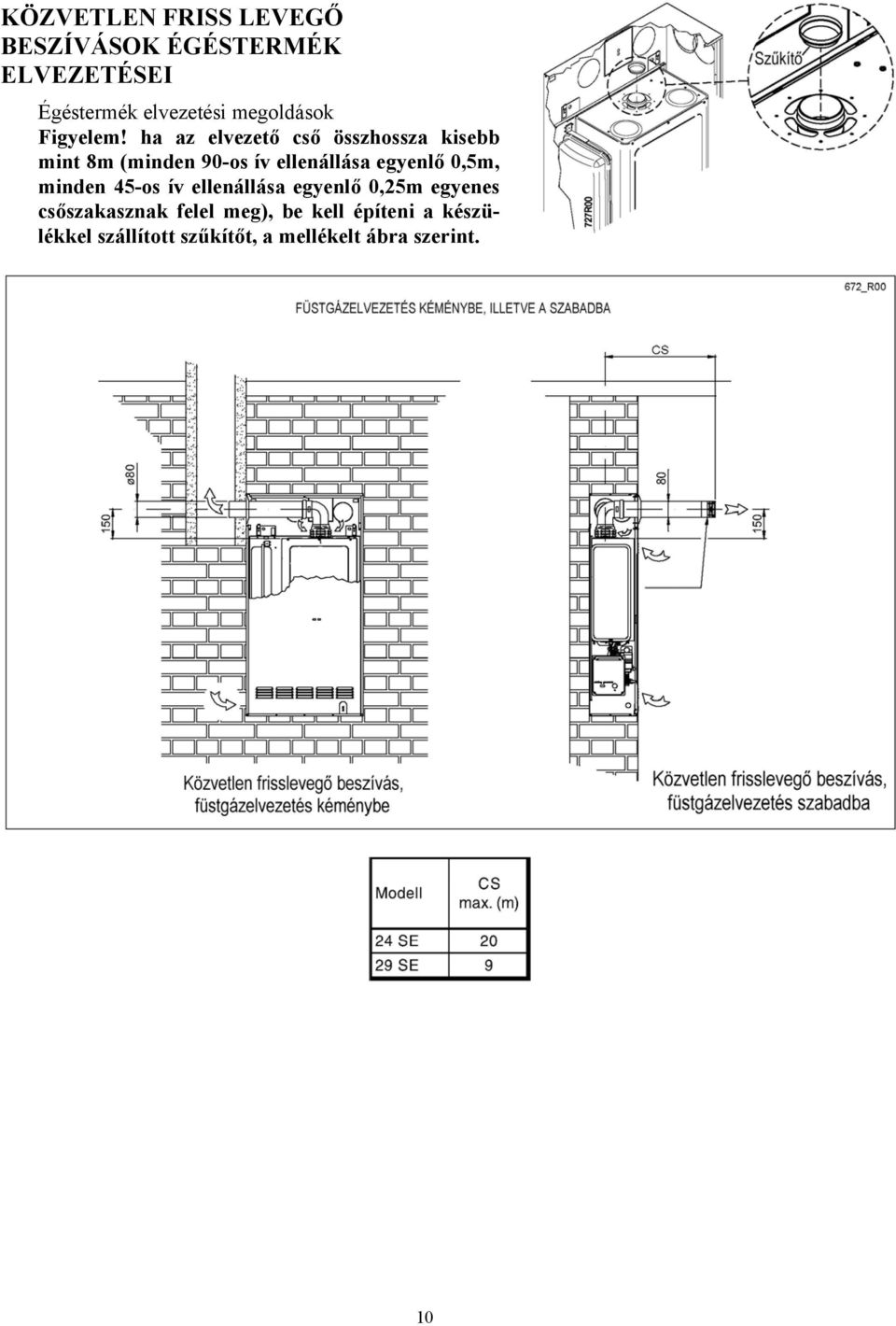

10 KÖZVETLEN FRISS LEVEGŐ BESZÍVÁSOK ÉGÉSTERMÉK ELVEZETÉSEI Égéstermék elvezetési megoldások Figyelem! ha az elvezető cső összhossza kisebb mint 8m (minden 90-os ív ellenállása egyenlő 0,5m, minden 45-os ív ellenállása egyenlő 0,25m egyenes csőszakasznak felel meg), be kell építeni a készülékkel szállított szűkítőt, a mellékelt ábra szerint. 10

11 KOAXIÁLIS FÜSTGÁZELVEZETÉSEK Figyelem! Ha a koaxiális cső összes hossza kisebb, mint 2 m a 24SE típusnál és 1 m a 29SE típusnál (minden 90-os ellenállása 1 m, minden 45-os ív ellenállása 0,5 m egyenes csőszakasznak felel meg), be kell építeni a készülékkel szállított szűkítőt, a mellékelt ábra szerint. Vízszintes koaxiális füstgázelvezetés Függőleges koaxiális füstgázelvezetés 11

12 SZERKEZETI FELÉPÍTÉS, METSZETRAJZ 1. Vezérlést szabályzó egység 2. Fűtési NTC 3. Tágulási tartály 4. Primer hőcserélő 5. Automatalégtelenítő szelep 6. Turbókamra 7. Füstgázelvezetés módok helye 8. Turbóventillátor 9. Füstgáz nyomáskapcsoló 10. Gázégő 11. Elektróda ionikus 12. Fűtési nyomáskapcsoló 13. Hidraulikus váltószelep 14. Mikrokapcsoló HMV 15. Gázszelep 16. Rendszerutántöltő mágnes szelep 17. HMV NTC érzékelő 18. Nyomásmérő 19. Ürítő szelep 20. HMV hőcserélő 21. Fűtési biztonsági termosztát 22. Keringető szivattyú 23. Fűtési biztonsági szelep 3 bar 12

13 PROGRAMOZHATÓ, HELYSÉG TÁVSZABÁLYZÓ EGYSÉG Kezelői billentyűzete 13

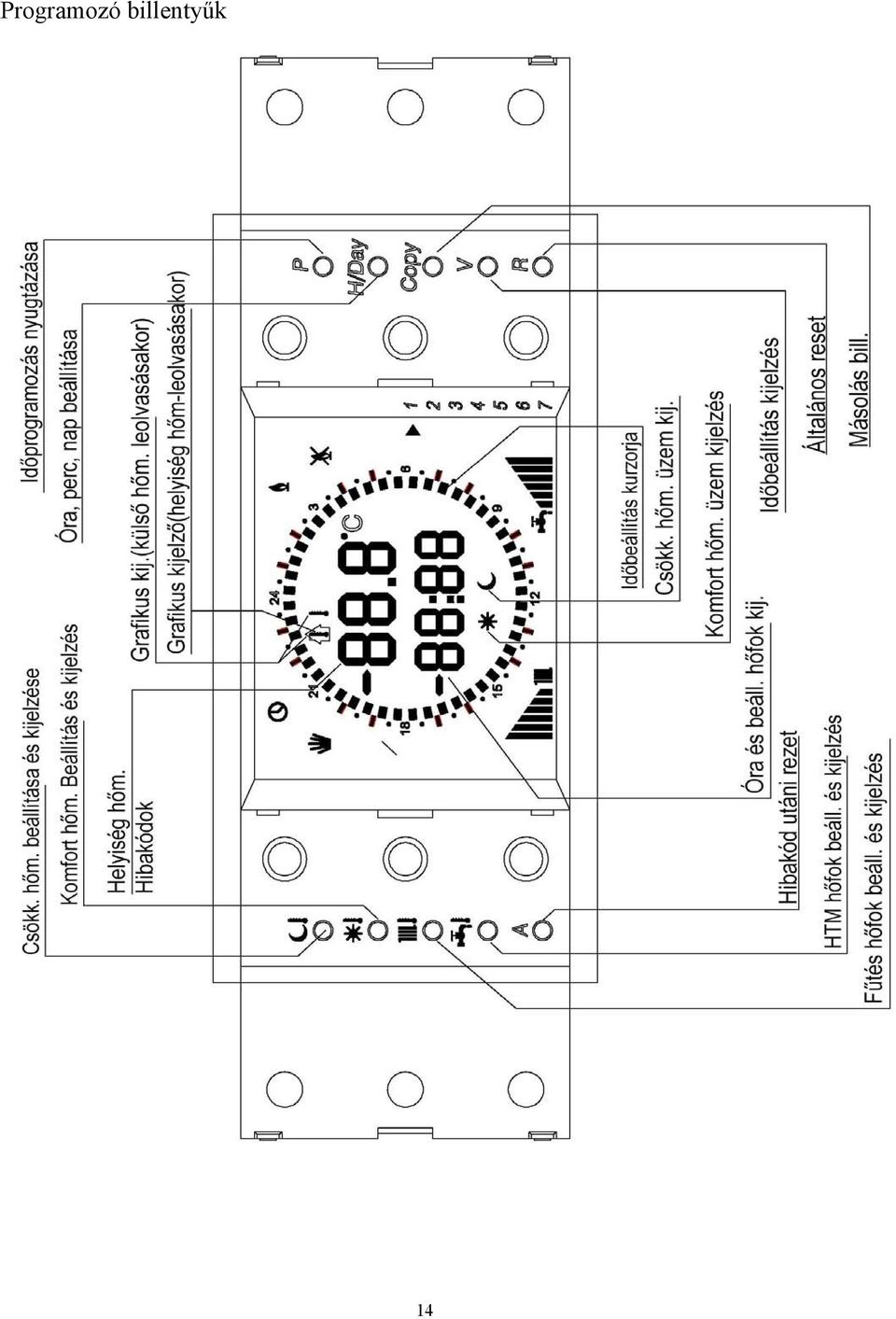

14 Programozó billentyűk 14

15 HERMANN KÉPVISELET: Török Fűtéstechnika Kft 8200 Veszprém Almádi u. 19. Tel / Fax / E.mail: HERMANN KÖZPONTI MÁRKASZERVÍZ: ÖKOTECH Kft Veszprém Almádi u.19. Tel: / , Fax: / Szerkesztő és számítógépes DTP:Tekes István Fordította: Liptay Gábor Ellenőrizte és összeállította: Liptay Gábor Szerkesztő: Tekes István Nyomdai munkák: Micro-Repro nyomda, Veszprém A változtatások jogát fenntartjuk! COD / REV. 05/HU
