DecoFlame tűztér leírása

Átírás

1 DecoFlame tűztér leírása A DecoFlame vízteres tűzterek szétszerelhetőek, és csak egy vízbekötési ponttjuk van. A radiátor és a hőcserélő teljesen öntöttvasból lett tervezve a füstelvezető pedig acéllemezből. A DecoFlame vizes tűzterek teljesítménye 22 és 31 kw közöttiek. A kimenő hőteljesítmény magas, a füstgázhőmérséklet pedig alacsony a kéménybe való távozáskor. Az ablaküveg éppencsak kormosodik. 100%-ig biztonságos az üzemeltetés, mert NINCS elekromos szelep és elektormos szabályozási redszer. A használati víz leőállításhoz használható forróvíz előállítású változatnál a szabályozási rendszer csatlakoztatása szabványos az összes vízteres lapnál. Decotherm 1801 Teljesítmény víz: 20 kw Leljes magasság: 1070 mm Tűztér szélessége: 750 mm Füstcsőkimenet: 200 mm Teljesítmény levegő: 10 kw Ablak magassága: 580 mm Hélység: 520 mm 1. Pillangószelep a füstkimenetnél 2. Füstcsőkimentet dia=200mm 3. Forróvíz kivezetése előremenő ág 4. Bontható acél füstelvezető 5. Szelep 6. Elsődleges levegőbevezetés 7. Keringő forróvíz a belső dupla falak között 8. Visszatérő a füstelvezetőből 9. Hidraulikus átkötés a két hőcserélő között 10. Visszatérő fűtés visszatérő ág 11. Másodlagos levegőbemenet az ablak szárítására, elkerülve a kormosodást 12. Hőcserélő vizzel, vas hátlap a tűztér szivében (15mm vastag)

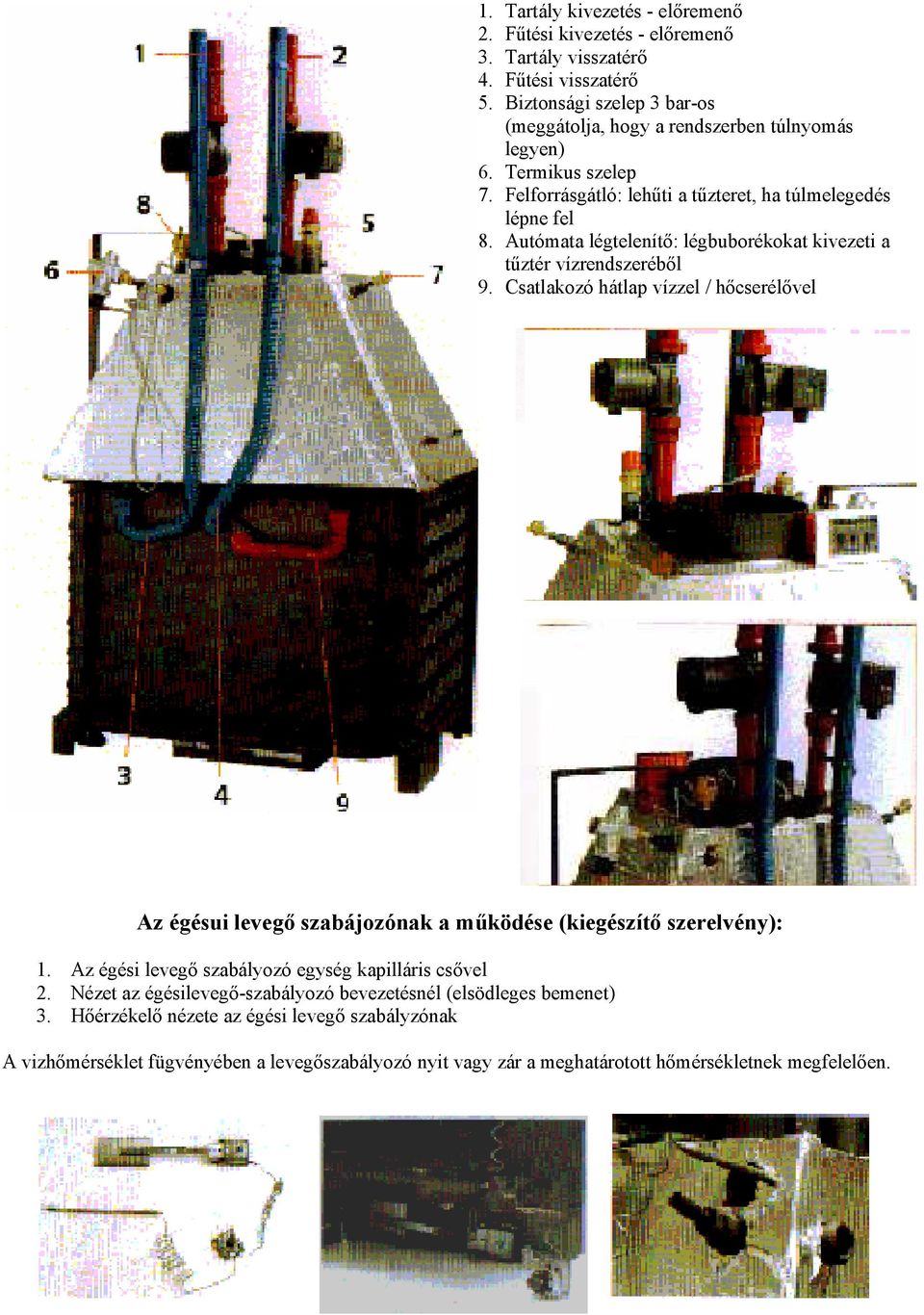

2 1. Tartály kivezetés - előremenő 2. Fűtési kivezetés - előremenő 3. Tartály visszatérő 4. Fűtési visszatérő 5. Biztonsági szelep 3 bar-os (meggátolja, hogy a rendszerben túlnyomás legyen) 6. Termikus szelep 7. Felforrásgátló: lehűti a tűzteret, ha túlmelegedés lépne fel 8. Autómata légtelenítő: légbuborékokat kivezeti a tűztér vízrendszeréből 9. Csatlakozó hátlap vízzel / hőcserélővel Az égésui levegő szabájozónak a működése (kiegészítő szerelvény): 1. Az égési levegő szabályozó egység kapilláris csővel 2. Nézet az égésilevegő-szabályozó bevezetésnél (elsödleges bemenet) 3. Hőérzékelő nézete az égési levegő szabályzónak A vizhőmérséklet fügvényében a levegőszabályozó nyit vagy zár a meghatárotott hőmérsékletnek megfelelően.

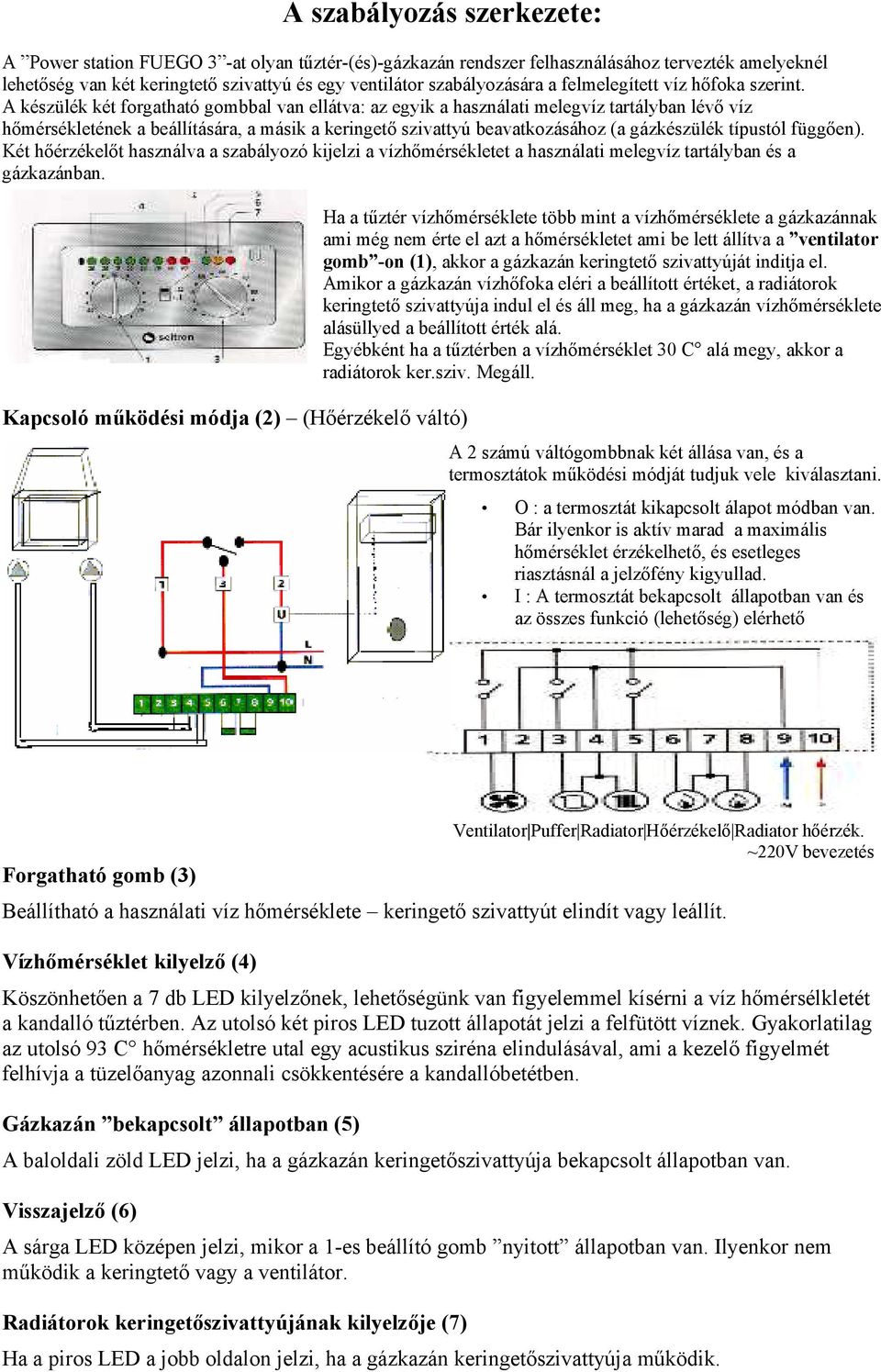

3 A szabályozás szerkezete: A Power station FUEGO 3 -at olyan tűztér-(és)-gázkazán rendszer felhasználásához tervezték amelyeknél lehetőség van két keringtető szivattyú és egy ventilátor szabályozására a felmelegített víz hőfoka szerint. A készülék két forgatható gombbal van ellátva: az egyik a használati melegvíz tartályban lévő víz hőmérsékletének a beállítására, a másik a keringető szivattyú beavatkozásához (a gázkészülék típustól függően). Két hőérzékelőt használva a szabályozó kijelzi a vízhőmérsékletet a használati melegvíz tartályban és a gázkazánban. Kapcsoló működési módja (2) (Hőérzékelő váltó) Ha a tűztér vízhőmérséklete több mint a vízhőmérséklete a gázkazánnak ami még nem érte el azt a hőmérsékletet ami be lett állítva a ventilator gomb -on (1), akkor a gázkazán keringtető szivattyúját inditja el. Amikor a gázkazán vízhőfoka eléri a beállított értéket, a radiátorok keringtető szivattyúja indul el és áll meg, ha a gázkazán vízhőmérséklete alásüllyed a beállított érték alá. Egyébként ha a tűztérben a vízhőmérséklet 30 C alá megy, akkor a radiátorok ker.sziv. Megáll. A 2 számú váltógombbnak két állása van, és a termosztátok működési módját tudjuk vele kiválasztani. O : a termosztát kikapcsolt álapot módban van. Bár ilyenkor is aktív marad a maximális hőmérséklet érzékelhető, és esetleges riasztásnál a jelzőfény kigyullad. I : A termosztát bekapcsolt állapotban van és az összes funkció (lehetőség) elérhető Forgatható gomb (3) Ventilator Puffer Radiator Hőérzékelő Radiator hőérzék. ~220V bevezetés Beállítható a használati víz hőmérséklete keringető szivattyút elindít vagy leállít. Vízhőmérséklet kilyelző (4) Köszönhetően a 7 db LED kilyelzőnek, lehetőségünk van figyelemmel kísérni a víz hőmérsélkletét a kandalló tűztérben. Az utolsó két piros LED tuzott állapotát jelzi a felfütött víznek. Gyakorlatilag az utolsó 93 C hőmérsékletre utal egy acustikus sziréna elindulásával, ami a kezelő figyelmét felhívja a tüzelőanyag azonnali csökkentésére a kandallóbetétben. Gázkazán bekapcsolt állapotban (5) A baloldali zöld LED jelzi, ha a gázkazán keringetőszivattyúja bekapcsolt állapotban van. Visszajelző (6) A sárga LED középen jelzi, mikor a 1-es beállító gomb nyitott állapotban van. Ilyenkor nem működik a keringtető vagy a ventilátor. Radiátorok keringetőszivattyújának kilyelzője (7) Ha a piros LED a jobb oldalon jelzi, ha a gázkazán keringetőszivattyúja működik.

4 Különböző megoldások a rendszer kiépítésének lehetőségeiről Alap bekötési forma Bekötés puffertartállyal Bekötési vázlat puffertartállyal Bekötési vázlat puffertartállyal, gázkazánnal és gázkazánnal padlófűtéssel és napkollektorral 3 bar-os biztonsági szelep Termikus szelep Visszacspószelep Kazántöltő Keringtő szivattyú Tágulási tartály Bekötési vázlat puffertartállyal, gázkazánnal és padlófűtéssel Kivezetés csatornába Váltó termosztát

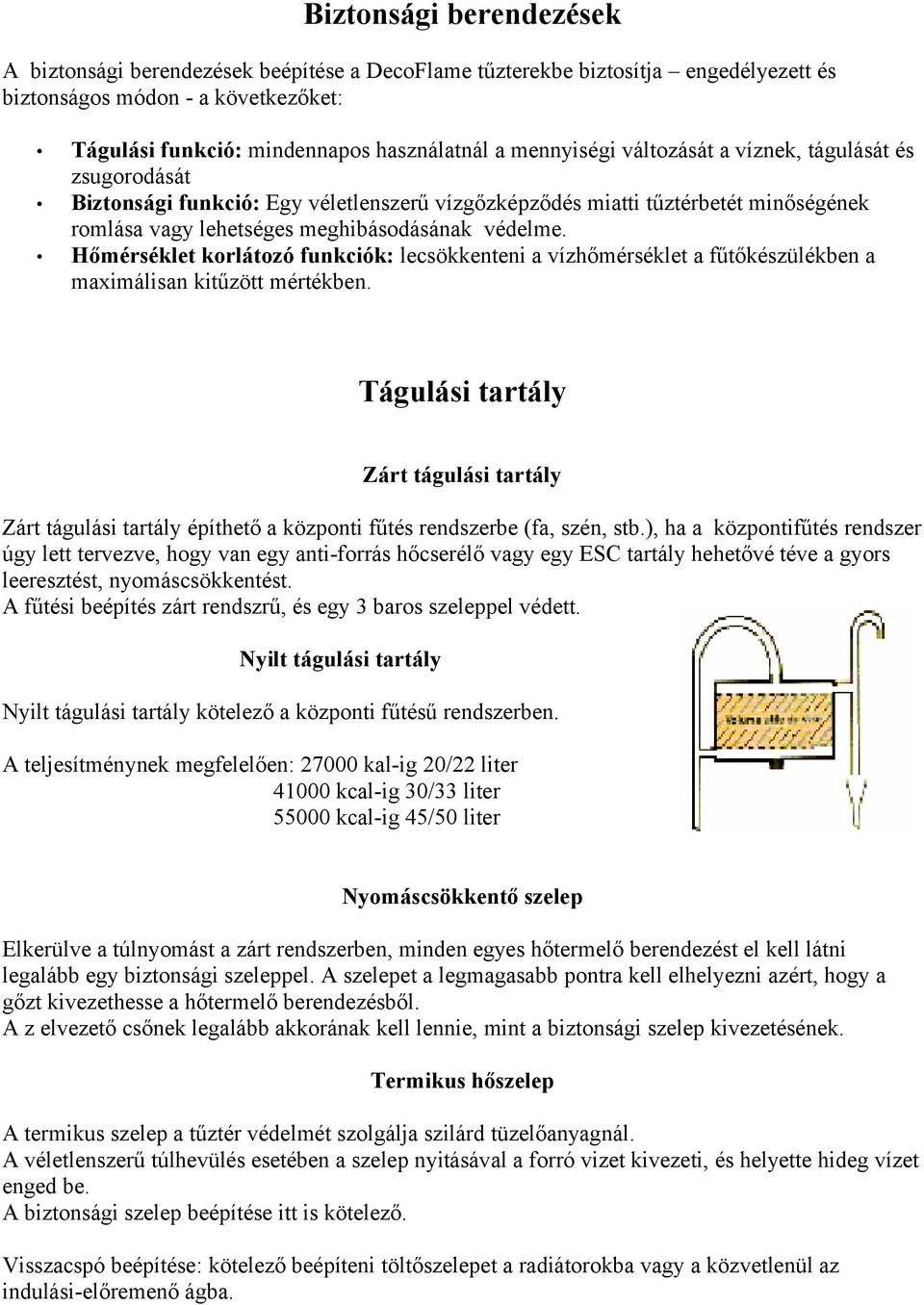

5 Biztonsági berendezések A biztonsági berendezések beépítése a DecoFlame tűzterekbe biztosítja engedélyezett és biztonságos módon - a következőket: Tágulási funkció: mindennapos használatnál a mennyiségi változását a víznek, tágulását és zsugorodását Biztonsági funkció: Egy véletlenszerű vízgőzképződés miatti tűztérbetét minőségének romlása vagy lehetséges meghibásodásának védelme. Hőmérséklet korlátozó funkciók: lecsökkenteni a vízhőmérséklet a fűtőkészülékben a maximálisan kitűzött mértékben. Tágulási tartály Zárt tágulási tartály Zárt tágulási tartály építhető a központi fűtés rendszerbe (fa, szén, stb.), ha a központifűtés rendszer úgy lett tervezve, hogy van egy anti-forrás hőcserélő vagy egy ESC tartály hehetővé téve a gyors leeresztést, nyomáscsökkentést. A fűtési beépítés zárt rendszrű, és egy 3 baros szeleppel védett. Nyilt tágulási tartály Nyilt tágulási tartály kötelező a központi fűtésű rendszerben. A teljesítménynek megfelelően: kal-ig 20/22 liter kcal-ig 30/33 liter kcal-ig 45/50 liter Nyomáscsökkentő szelep Elkerülve a túlnyomást a zárt rendszerben, minden egyes hőtermelő berendezést el kell látni legalább egy biztonsági szeleppel. A szelepet a legmagasabb pontra kell elhelyezni azért, hogy a gőzt kivezethesse a hőtermelő berendezésből. A z elvezető csőnek legalább akkorának kell lennie, mint a biztonsági szelep kivezetésének. Termikus hőszelep A termikus szelep a tűztér védelmét szolgálja szilárd tüzelőanyagnál. A véletlenszerű túlhevülés esetében a szelep nyitásával a forró vizet kivezeti, és helyette hideg vízet enged be. A biztonsági szelep beépítése itt is kötelező. Visszacspó beépítése: kötelező beépíteni töltőszelepet a radiátorokba vagy a közvetlenül az indulási-előremenő ágba.
