Art. Nr V11 C29. Műszaki leírás AQUA WT

Átírás

1 Műszaki leírás AQUA WT 1

2 Poz. Megnevezés Poz. Megnevezés 1 - Allítható lábak 21 - Kandallóbetét-tető 2 - Tűztérajtó (antracit) 22 - Huzatszabályzót vezérlő érzékelő helye 3 - Füstcsőcsonk 23 - Légtelenítő szelep helye G ½ 4 - Hamuláda 24 - Visszatérő ág csatlakozó1 IG 5 - Rostély 25 - Előremenő ág csatlakozó 1 IG 6 - Primerlevegő-szabályzó 26 - Biztonsági hűtőkör csatlakozója 7 - Szekunderlevegő-szabályzó 27 - Biztonsági hűtőkör csatlakozója 8 - Szekunderlevegő beáramló 28 - Parázsfogó 9 - Légbeömlő nyílások 29 - Huzatszabályzót vezérlő érzékelő 10 - Külsőlevegő csőcsonk ø Bizt.hűtőkört vezérlő hőérzékelő helye 11 - Ajtófogantyú tartóelem 31 - Külső egység (pl. keringetőszivattyú) vezérlésére szolgáló érzékelő helye 12 - Ajtófogantyú 13 - Ajtőüveg (külső) Tömítés (hőcserélő) 10x4 (4240 mm) 14 - Ajtőüveg (belső) Tömítés (tűztérajtó) 10 (2220 mm) 15 - Lángterelő (alsó) Tömítés (külső üveg) 10 (2230 mm) 16 - Huzatterelő (fém 1) Tömítés (belső üveg) 10x4 (2120 mm) 17 - Huzatterelő (fém 2) Tömítés (üvegtartó) 8x2 (1000 mm) 18 - Huzatterelő (fém 3) Tömítés (füstcsőcsonk) 10x4 (570 mm) 19 - Hőcserélő (WT) Tömítés (tisztítónyílás) 10x4 (1040 mm) 20 - Tisztítónyílás 2

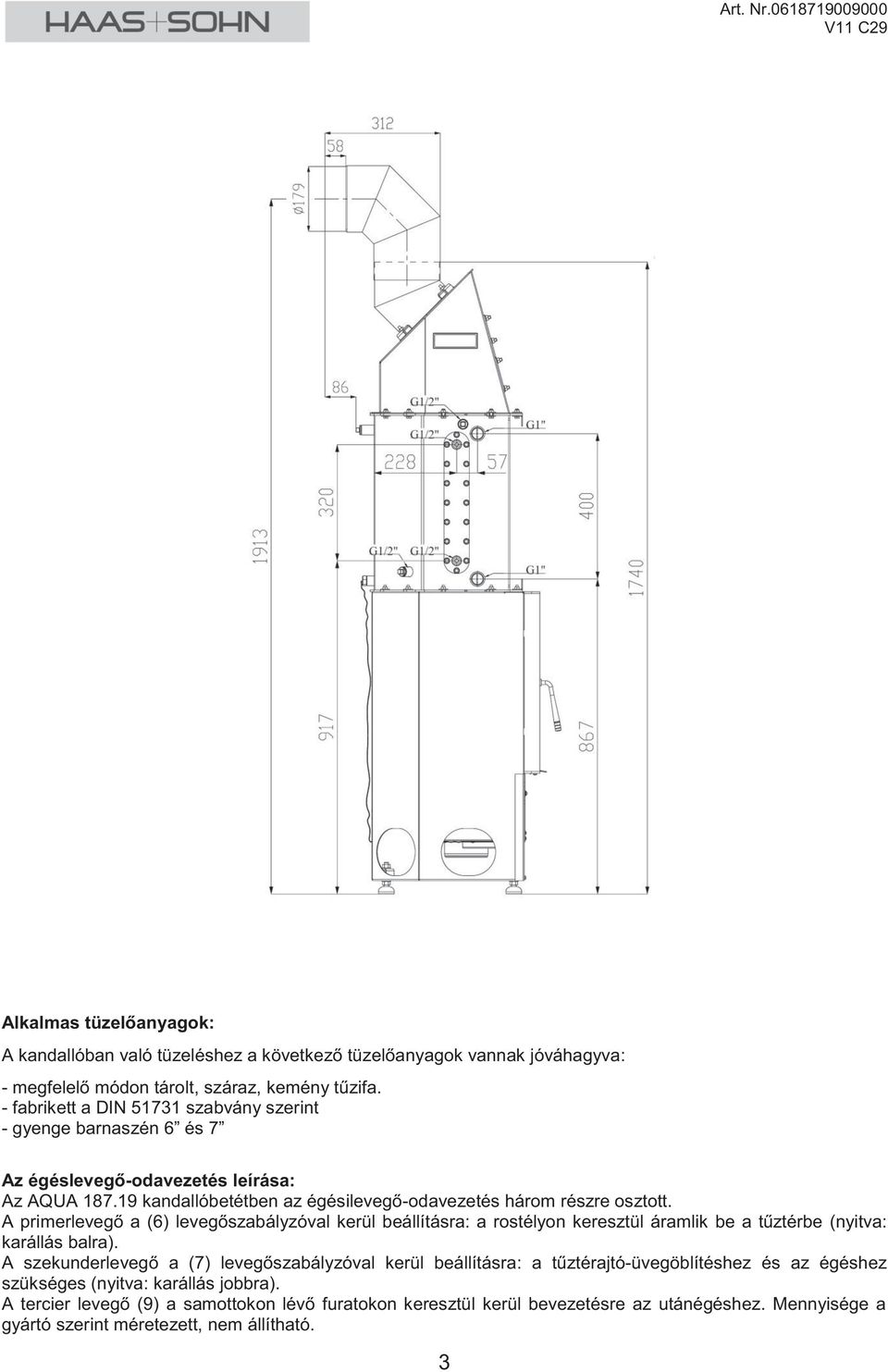

3 Alkalmas tüzelőanyagok: A kandallóban való tüzeléshez a következő tüzelőanyagok vannak jóváhagyva: - megfelelő módon tárolt, száraz, kemény tűzifa. - fabrikett a DIN szabvány szerint - gyenge barnaszén 6 és 7 Az égéslevegő-odavezetés leírása: Az AQUA kandallóbetétben az égésilevegő-odavezetés három részre osztott. A primerlevegő a (6) levegőszabályzóval kerül beállításra: a rostélyon keresztül áramlik be a tűztérbe (nyitva: karállás balra). A szekunderlevegő a (7) levegőszabályzóval kerül beállításra: a tűztérajtó-üvegöblítéshez és az égéshez szükséges (nyitva: karállás jobbra). A tercier levegő (9) a samottokon lévő furatokon keresztül kerül bevezetésre az utánégéshez. Mennyisége a gyártó szerint méretezett, nem állítható. 3

4 Alkalmazás fa, fabrikettnél A baloldali kar (6) állása Légmentesen zárt helység esetén a kandallóbetét működése közben előfordulhat, hogy a helység levegőtartalma nem elegendő az égés kielégítéséhez, ezért a megfelelő levegőutánpótlásról gondoskodnunk kell. Az AQUA kandallóbetétnél lehetőség van az égéshez szükséges levegő külső forrásból történő ellátására, ezáltal a szoba levegőjétől függetlenül működtethető a betét. Ez egyszerűen megoldható egy flexibilis cső segítségével, amit a betéten található csőcsonkhoz (10) csatlakoztathatunk. A légbevezető csonk átmérője Ø 120 mm. A légcsatorna vége lehet a szabadban vagy egy jól szellőztethető helyen. A betét szellőztető rendszerekkel történő működtetése megengedett. Ez esetben ügyeljen arra, hogy a betét levegőellátásának biztosítása ne a rendszerbe bekötött valamely helységből történjen. Tűzelőanyag mennyiségek és az égési levegőszabályzó beállítása begyújtáskor és utántöltéskor (Karállások működés közben és parázstartásnál: lásd. fenti táblázat). Tüzelőanyag Mennyiség Primerlevegő-szabályzó Szekuderlevegő (6) (7) Fahasáb, 5-6 hasáb (kb. 4 4,5 kg) 10 percig nyitva nyitva Fabrikett, 2 fabrikett (4 kg) (szabályzó bal állásban) Barnaszénbrikett 5-6 Brikett nyitva Karállás 1 Tüzelőanyag utántöltése előtt (kb.10 másodperccel) a levegőszabályzókat el kell zárni! A készülék begyújtása és fűtése: lásd a kezelési utasításban. Kérjük, használja a levegőszabályzó kezeléséhez a "hideg kezet", illetve a mellékelt hővédő kesztyűt. Tipp: Minden első begyújtás után hagyják a levegőszabályzót annyi ideig nyitott (bal) állásban, amig a tüzelőanyag élénken ég (kb.10 perc). Ez az időtartam a huzatfeltételek illetve a huzatnyomás függvényében kissé változhat. Tüzelőanyag újrarakáskor kérem, zárják el a levegőszabályzót, ahogy az meg van adva. Típuscímke: Primerlevegő A jobboldali kar (7) állása Szekunderlevegő Begyújtáskor és utántöltés után (kb. 10 percig) "bal" (1) nyitva "jobb"(2) nyitva Normál működés közben "jobb" (0) zárva "közép" (1) félig nyitva Parázstartásnál "jobb" (0) zárva "bal" (0) zárva HAAS + SOHN OFENTECHNIK GMBH URSTEIN NORD 67 A-5412 PUCH Kaminofen Bauart: EN13240 / Zeitbrandfeuerstätte Typenbezeichnung: WT Herstellnummer: Wärmeleistungsbereich: 5,1-17,4 kw Nennwärmeleistung Wärmeleistung/Wärmetauscher 17,0 kw 10,8 kw Zugelassener Brennstoff: Holz, Holzbrikett nach -DIN 51731, Braunkohlebrikett Staub bez.auf % O2: 16mg/Nm³ Wirkungsgrad:90,5% CO:0,05% Prüf Nr. VKF: NOx: mg/nm³ HC: mg/nm³ Mindestabstände seitlich: 20 cm zu brennbaren Bauteilen: hinten: 20 cm vorne im Strahlungsbereich: 80 cm Betriebsdruck max. 3,0bar Prüfstellenkennziffer: 1015 / Prüf Nr. E /1 Lesen und befolgen Sie die Bedieungsanleitung! Mehrfachbelegung des Schornsteins ist zulässig Engedélyszám Aqua WT/EN

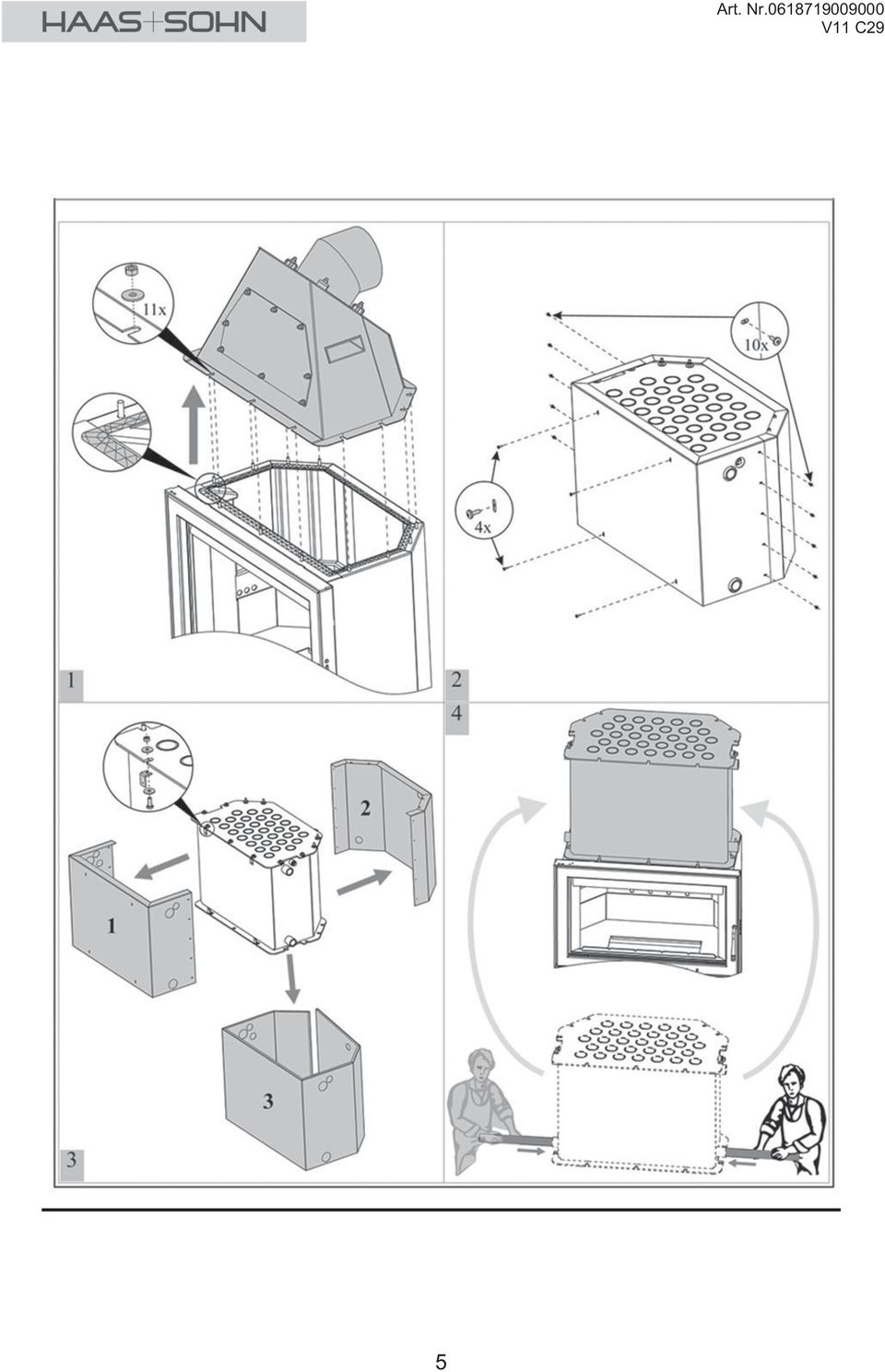

5 5 Art. Nr

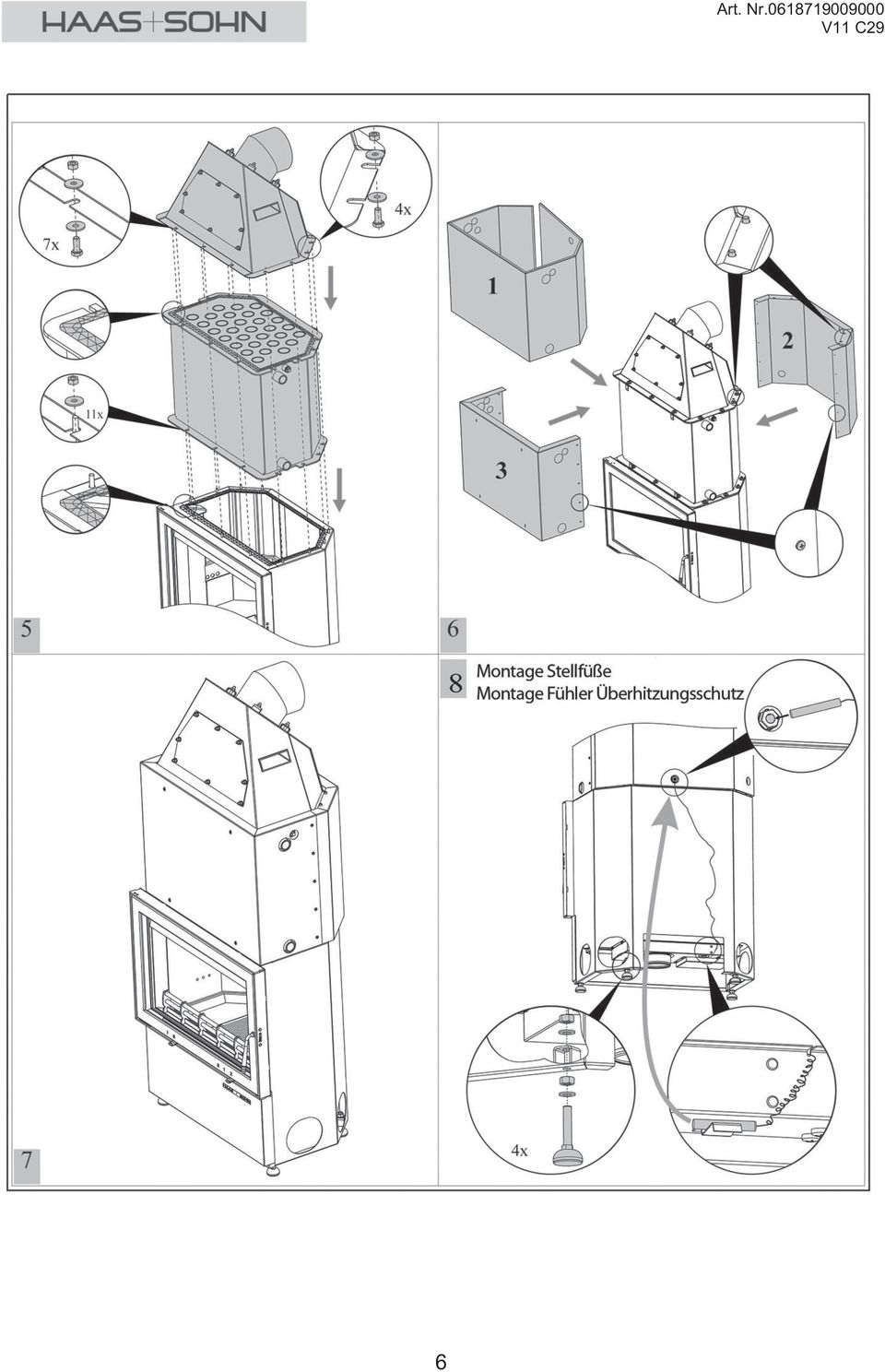

6 6 Art. Nr

7 A samottbélés beépítése Aqua WT Megnevezés: Darabszám Cikkszám 1 Alsó samott első-hátsó 2 2 Oldalsamott bal 1 3 Oldalsamott jobb 1 4 Hátsó samott (alsó) 1 5 Alsó samott bal 1 6 Alsó samott jobb 1 7 Hátsó samott jobb 2 8 Hátsó samott bal 2 9 Hátsó samott (felső) 1 A Lángterelő 1 B Rostély 1 C Parázsfogó 1 D Hamuláda 1 7

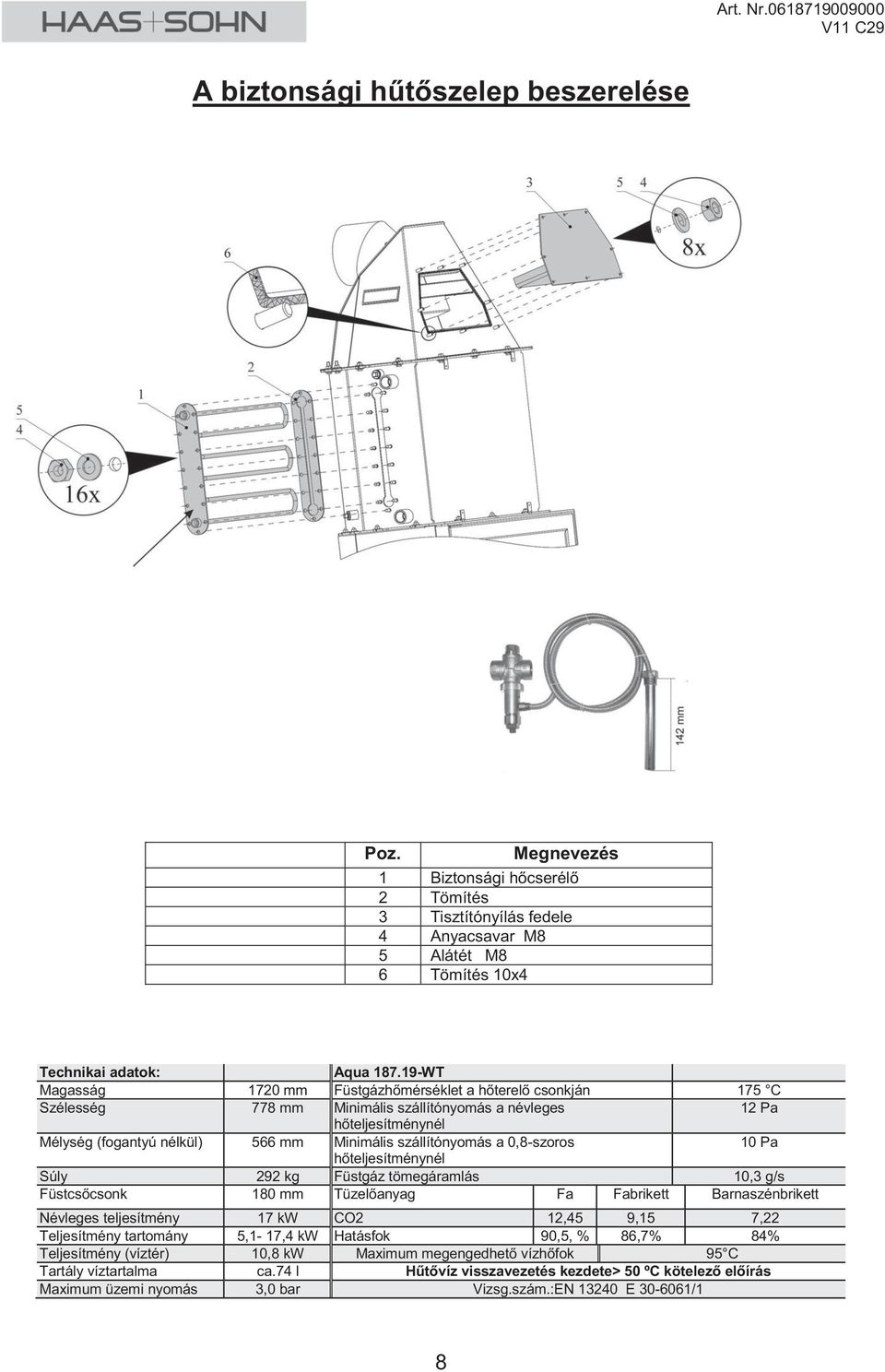

8 A biztonsági hűtőszelep beszerelése Poz. Megnevezés 1 Biztonsági hőcserélő 2 Tömítés 3 Tisztítónyílás fedele 4 Anyacsavar M8 5 Alátét M8 6 Tömítés 10x4 Technikai adatok: Aqua WT Magasság 1720 mm Füstgázhőmérséklet a hőterelő csonkján 175 C Szélesség 778 mm Minimális szállítónyomás a névleges 12 Pa hőteljesítménynél Mélység (fogantyú nélkül) 566 mm Minimális szállítónyomás a 0,8-szoros 10 Pa hőteljesítménynél Súly 292 kg Füstgáz tömegáramlás 10,3 g/s Füstcsőcsonk 180 mm Tüzelőanyag Fa Fabrikett Barnaszénbrikett Névleges teljesítmény 17 kw CO2 12,45 9,15 7,22 Teljesítmény tartomány 5,1-17,4 kw Hatásfok 90,5, % 86,7% 84% Teljesítmény (víztér) 10,8 kw Maximum megengedhető vízhőfok 95 C Tartály víztartalma ca.74 l Hűtővíz visszavezetés kezdete> 50 ºC kötelező előírás Maximum üzemi nyomás 3,0 bar Vizsg.szám.:EN E /1 8
