1 Fűtőkészülékgyártó és Kereskedő Kft. Az TREND AL típusú kandallóbetét berendezés adatlapja Rajzmagyarázat Nr. Megnevezés 1. Kályhatest Tűztérajtó 3. Fatároló rekesz Hamuláda 5. Füstcső csonk Rostély 260x levegő szabályzó 8. Szekunderlevegő Kerámiaüveg 635x Lángterelő felső 425x Lángterelő első 425x Lángterelő hátsó 425x Állítható lábak Ajtó fogantyú Ajtó fogantyú tartó Tartófül Thermotte alsó kő Thermotte hátsó kő Thermotte baloldali kő Thermotte jobboldali kő Levegő bevezető csonk Alsó ajtózsanér

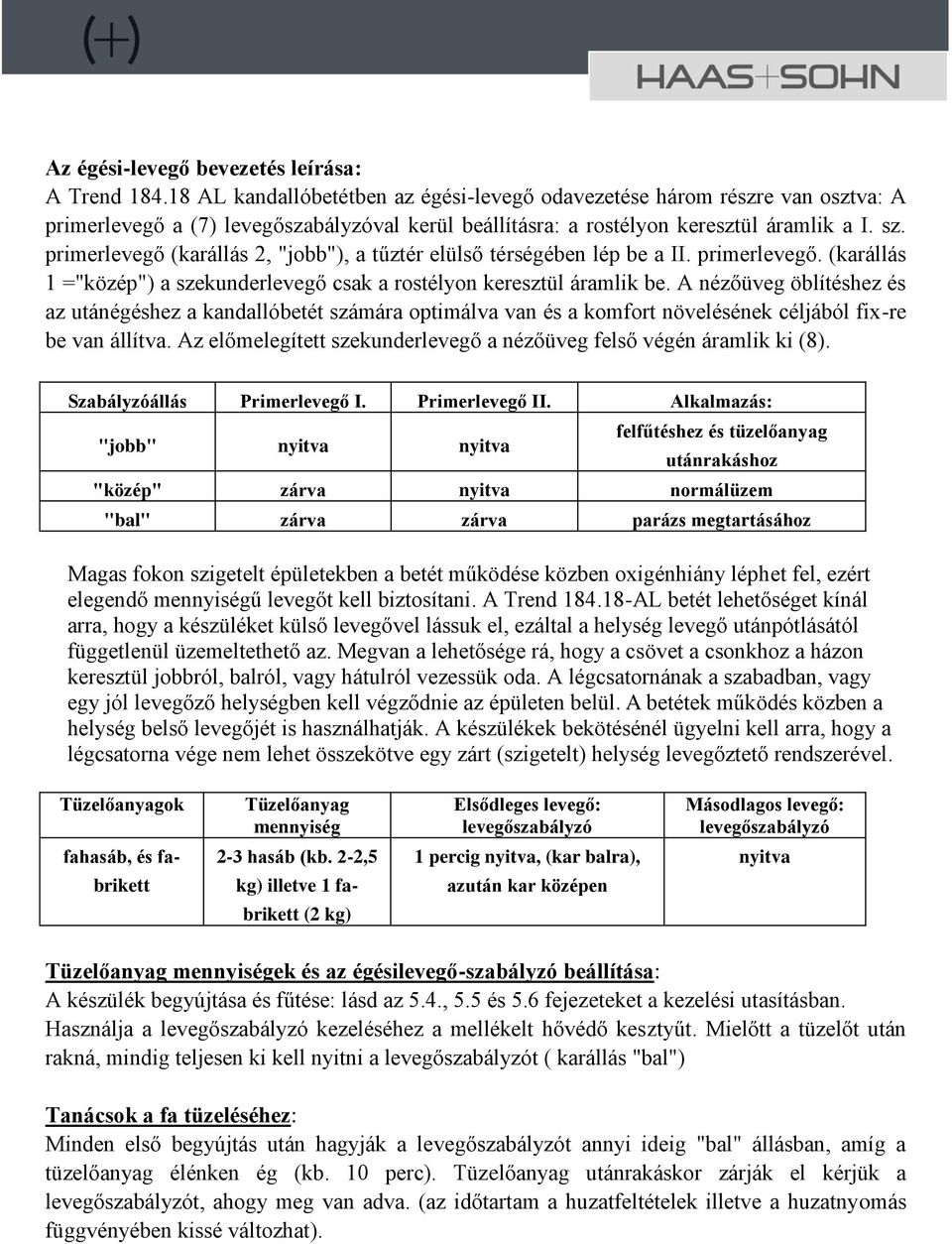

2 Az égési-levegő bevezetés leírása: A Trend AL kandallóbetétben az égési-levegő odavezetése három részre van osztva: A primerlevegő a (7) levegőszabályzóval kerül beállításra: a rostélyon keresztül áramlik a I. sz. primerlevegő (karállás 2, "jobb"), a tűztér elülső térségében lép be a II. primerlevegő. (karállás 1 ="közép") a szekunderlevegő csak a rostélyon keresztül áramlik be. A nézőüveg öblítéshez és az utánégéshez a kandallóbetét számára optimálva van és a komfort növelésének céljából fix-re be van állítva. Az előmelegített szekunderlevegő a nézőüveg felső végén áramlik ki (8). Szabályzóállás Primerlevegő I. Primerlevegő II. Alkalmazás: "jobb" nyitva nyitva felfűtéshez és tüzelőanyag utánrakáshoz "közép" zárva nyitva normálüzem "bal" zárva zárva parázs megtartásához Magas fokon szigetelt épületekben a betét működése közben oxigénhiány léphet fel, ezért elegendő mennyiségű levegőt kell biztosítani. A Trend AL betét lehetőséget kínál arra, hogy a készüléket külső levegővel lássuk el, ezáltal a helység levegő utánpótlásától függetlenül üzemeltethető az. Megvan a lehetősége rá, hogy a csövet a csonkhoz a házon keresztül jobbról, balról, vagy hátulról vezessük oda. A légcsatornának a szabadban, vagy egy jól levegőző helységben kell végződnie az épületen belül. A betétek működés közben a helység belső levegőjét is használhatják. A készülékek bekötésénél ügyelni kell arra, hogy a légcsatorna vége nem lehet összekötve egy zárt (szigetelt) helység levegőztető rendszerével. Tüzelőanyagok Tüzelőanyag mennyiség Elsődleges levegő: levegőszabályzó Másodlagos levegő: levegőszabályzó fahasáb, és fa- 2-3 hasáb (kb. 2-2,5 1 percig nyitva, (kar balra), nyitva brikett kg) illetve 1 fa- azután kar középen brikett (2 kg) Tüzelőanyag mennyiségek és az égésilevegő-szabályzó beállítása: A készülék begyújtása és fűtése: lásd az 5.4., 5.5 és 5.6 fejezeteket a kezelési utasításban. Használja a levegőszabályzó kezeléséhez a mellékelt hővédő kesztyűt. Mielőtt a tüzelőt után rakná, mindig teljesen ki kell nyitni a levegőszabályzót ( karállás "bal") Tanácsok a fa tüzeléséhez: Minden első begyújtás után hagyják a levegőszabályzót annyi ideig "bal" állásban, amíg a tüzelőanyag élénken ég (kb. 10 perc). Tüzelőanyag utánrakáskor zárják el kérjük a levegőszabályzót, ahogy meg van adva. (az időtartam a huzatfeltételek illetve a huzatnyomás függvényében kissé változhat).

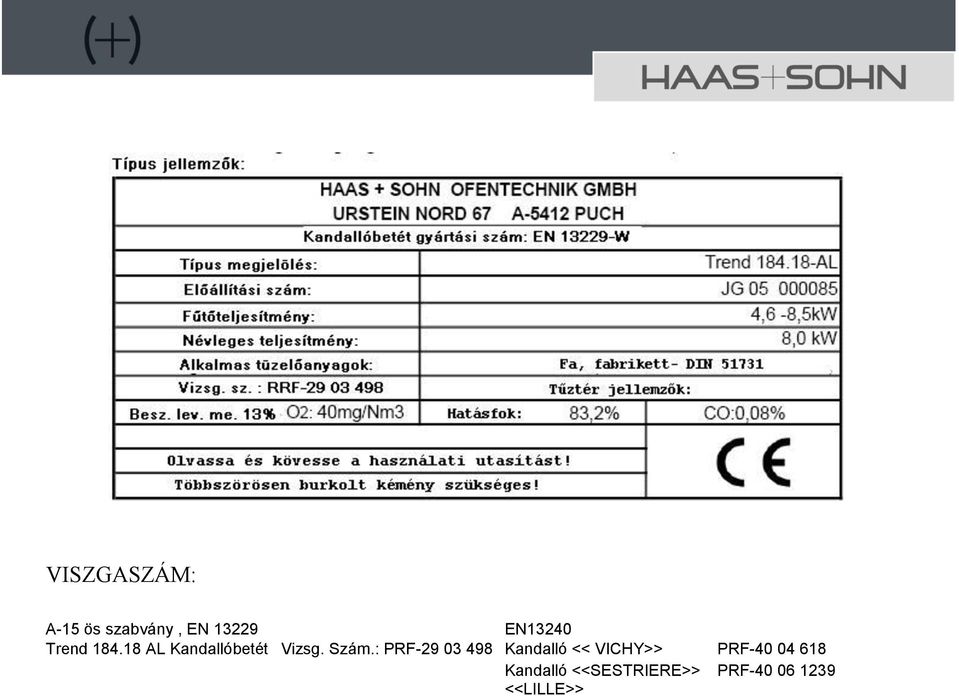

3 VISZGASZÁM: A-15 ös szabvány, EN EN13240 Trend AL Kandallóbetét Vizsg. Szám.: PRF Kandalló << VICHY>> PRF Kandalló <<SESTRIERE>> PRF <<LILLE>>

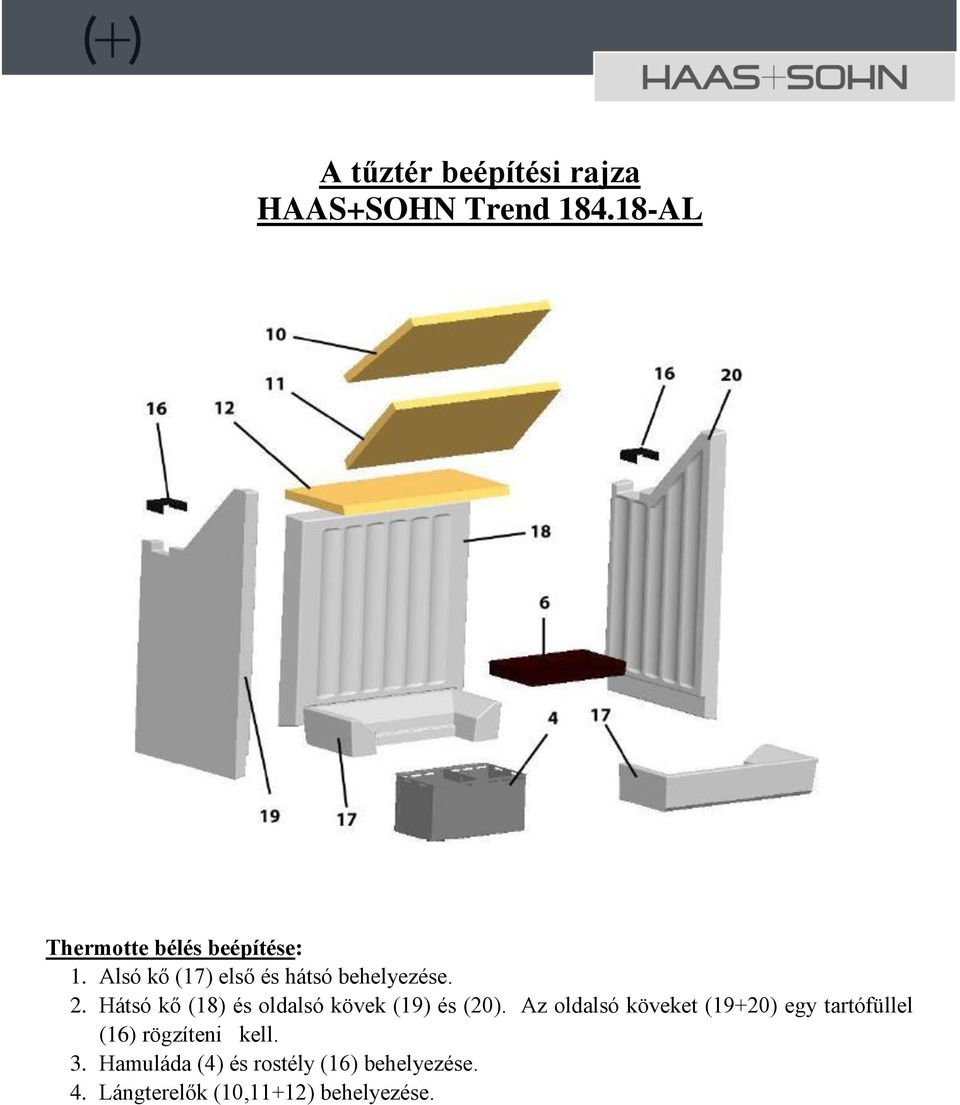

4 A tűztér beépítési rajza HAAS+SOHN Trend AL Thermotte bélés beépítése: 1. Alsó kő (17) első és hátsó behelyezése. 2. Hátsó kő (18) és oldalsó kövek (19) és (20). Az oldalsó köveket (19+20) egy tartófüllel (16) rögzíteni kell. 3. Hamuláda (4) és rostély (16) behelyezése. 4. Lángterelők (10,11+12) behelyezése.

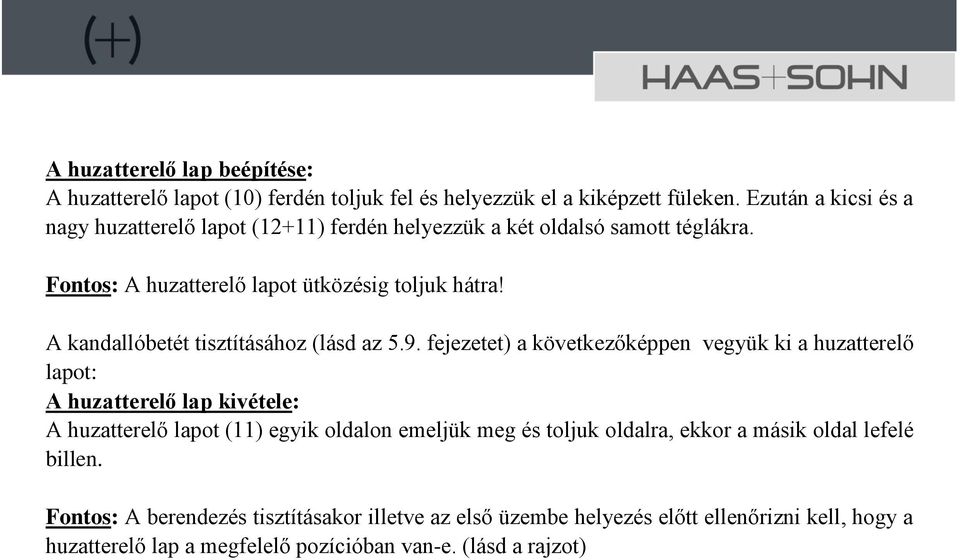

5 A huzatterelő lap beépítése: A huzatterelő lapot (10) ferdén toljuk fel és helyezzük el a kiképzett füleken. Ezután a kicsi és a nagy huzatterelő lapot (12+11) ferdén helyezzük a két oldalsó samott téglákra. Fontos: A huzatterelő lapot ütközésig toljuk hátra! A kandallóbetét tisztításához (lásd az 5.9. fejezetet) a következőképpen vegyük ki a huzatterelő lapot: A huzatterelő lap kivétele: A huzatterelő lapot (11) egyik oldalon emeljük meg és toljuk oldalra, ekkor a másik oldal lefelé billen. Fontos: A berendezés tisztításakor illetve az első üzembe helyezés előtt ellenőrizni kell, hogy a huzatterelő lap a megfelelő pozícióban van-e. (lásd a rajzot)
